光信息专业实验报告：光隔离器一、实验用具及装置1、稳定光源、光功率计、单模标准跳线（用于测量器件的输入功率）2、光隔离器（OISS1310ASO1111），实验装置示意图如下所示：二、与蔡老师探讨与光隔离器与光纤相关问题1、为什么把标准条线的输出功率作为其他光纤仪器的输入功率？答：因为在一般情况下，光纤仪器的损耗主要是接头处的插入损耗。
如果光源的输出功率稳定，光功率经过标准跳线后产生一定的损耗，然后再用通过接头连接到光纤仪器中也会产生损耗。
这与光源直接接入光纤仪器的产生的损耗相一致。
故可用标准跳线的输出功率作文其他光鲜的输入功率。
2、光纤准直器的自聚集透镜入射截面为什么要倾斜，即与光纤倾斜18度？答：因为光波经过任何一光学系统都会产生反射漫射，从而增加了光纤输入的回波损耗，产生一角度可以将反射波反射到其他方向上，减少损耗。
其次，由于自聚焦透镜焦距与波长和透镜长度有关，对于给定波长透镜长度的误差会影响光耦合的效果。
3、光隔离器中的偏振起使用双折射晶体，为什么入射面也是有一定角度（22.5度）的倾斜？答:因为入射光进入第一个偏振器时分为o光和e光，经过旋光介质后到达第二个偏振器，产生平行光射出。
若有光波从第二个偏振器反射回去，则在穿过第一个偏振器的时候，由于有一定的角度使光纤插针自聚焦透镜得反射回来的o 光和e 光向着不同的方向射出。
从而与入射光方向不重合，避免产生对入射光的干扰。
即阻止了光沿入射方向的反射 三、实验过程记录 实验步骤：1、耐心听老师讲解关于光纤的基本原理，相关器件及实验方法2、开始测量前，要先把光功率计的输入端口遮住，然后调零。
3、测量前，清洁标准跳线的光线界面，并在后面每次的跳线转接中重复清洁。
4、测量标准跳线的输出功率：光纤两端分别连接稳定化光源1550nm 光波段和光功率计，待光功率计读数稳定后记录数据，并在后续的实验项目前重复测量1550nm 的输出功率。
5、测量光隔离器的插入损耗：把光隔离器正向接入1550nm 的稳定化光源，另一端接上光功率计。
光电隔离器的工作原理和应用
光电隔离器的工作原理和应用
光电隔离器：
一、工作原理：
1. 原理：光电隔离器（Opto-Isolator）是一种非导电连接的绝缘元件，它结合了一个发射器和一个接收器，从而实现电气分离和信号传输功能。
发射器通常是一种发光的半导体，以脉冲形式照射到接收器，接收器将脉冲转换为电强度输出信号。
由于发射器和接收器之间有一个隔离的紫外线光纤，因此没有物理联系，就可以实现完全的电气分离功能。
2. 运用：光电隔离器可以有效的防止静电、泄漏电流、消除大电流、消除电感和除颤，同时它也可以防止拓扑结构改变时产生的耦合，可以有效的保护系统免受高压电磁脉冲等高级别的传导干扰和电磁强度的电磁干扰，从而可以保护系统的可靠性和安全性。
二、应用：
1. 自动化产线控制：光电隔离器用于自动化产线控制，可以防止拓扑结构改变时产生的电流耦合，充分保护控制信号和控制部件。
2. 机器人控制：光电隔离器可以用于机器人控制，可以有效地降低电磁噪声，确保机器人的性能。
3. 逻辑控制系统：光电隔离器可以确保逻辑控制系统的安全，减少电磁污染，保护系统的安全性。
4. 数据传输：光电隔离器可以用于无线电数据传输，从而提高数据传输的安全性和性能。
5. 信号传输：光电隔离器可以用于信号传输，可以有效的降低系统的电磁干扰，确保系统的稳定性和安全性。
光隔离器的工作原理
光隔离器的工作原理
光隔离器是一种光学元件，主要用于通过分离不同方向或不同极化状态的光来进行信号处理或实现光学隔离。
光隔离器的工作原理基于法拉第效应或开尔文效应。
根据法拉第效应，当一束光通过具有非线性光学材料的磁场区域时，光的传播方向会受到影响。
而根据开尔文效应，当电流通过一个导体时，导体周围会产生一个磁场，这个磁场会影响通过导体的光信号。
在光隔离器中，一般会使用磁光晶体（如镁钛酸锂晶体）或偏振片来实现光的分离。
当光通过磁光晶体时，磁场会改变晶体内部的光折射率，使得光在晶体中传播的速度和传播方向发生改变，进而实现光的分离。
具体地说，光隔离器一般包括输入端、输出端和一对偏振片。
当线偏振光从输入端进入光隔离器时，首先会通过第一个偏振片。
这个偏振片只允许特定方向的光通过，因此只有偏振方向与第一个偏振片相同的光能够通过。
然后，通过施加磁场或电流，改变磁光晶体的折射率，使得偏振方向与第一个偏振片相同的光在晶体中发生偏转。
而偏振方向与第一个偏振片垂直的光则不受影响，仍然沿原方向通过。
最后，通过第二个偏振片，这个偏振片的偏振方向与第一个偏振片垂直，因此只有偏振方向与第一个偏振片垂直的光能够通过。
这样，原来的光信号就被分离成了两部分，每一部分沿着不同的方向传播。
总而言之，光隔离器利用磁光晶体或偏振片的特性，通过控制光的传播方向和偏振状态，实现对不同方向或极化状态的光信号的分离和隔离。
光隔离器的原理和应用
光隔离器的原理和应用1. 光隔离器的概述光隔离器是一种常见的光学器件，用于隔离或分离光信号，防止光信号的反射、干扰或串扰。
它常被应用在光纤通信、激光器、光谱仪等领域，起到重要的作用。
2. 光隔离器的工作原理光隔离器的工作原理基于法拉第效应和波导技术。
2.1 法拉第效应法拉第效应是指在材料中施加磁场时，光的折射率会发生变化。
光隔离器利用这个效应来实现光信号的隔离。
2.2 波导技术波导是一种光传输的结构，可以将光束限制在一个狭窄的通道中传输。
光隔离器利用波导技术将光信号引导到特定的方向，实现光信号的分离和隔离。
3. 光隔离器的应用光隔离器被广泛应用于各种光学系统中，以下是一些常见的应用场景：3.1 光纤通信在光纤通信系统中，光隔离器用于隔离发送端和接收端的光信号，避免反射和串扰，提高通信质量和可靠性。
3.2 激光器激光器中的光隔离器可以防止光信号在激光器内部的反射，保护激光器的光源和光器件，延长激光器的使用寿命。
3.3 光谱仪光谱仪通常使用光隔离器来分离和隔离不同波长的光信号，提高测量的精度和准确性。
3.4 光学传感器在光学传感器中，光隔离器常用于隔离输入光信号和输出信号，避免相互干扰，提高传感器的灵敏度和稳定性。
3.5 光学放大器光学放大器中的光隔离器用于隔离输入信号和放大器内部的信号，避免反射和干扰，提高放大器的性能和可靠性。
4. 光隔离器的特点光隔离器具有以下几个特点：•高隔离度：能有效隔离不同方向的光信号，防止反射和干扰。
•低插入损耗：在光信号传输过程中，插入光隔离器不会引入显著的光损耗。
•快速响应：光隔离器具有快速的响应时间，可以迅速隔离光信号。
•稳定性高：光隔离器具有较高的温度稳定性和工作稳定性，适用于各种环境条件。
5. 光隔离器的市场前景随着光纤通信、激光器、光谱仪等领域的发展，光隔离器的需求量不断增加。
预计在未来几年，光隔离器市场将保持稳定增长，并出现更多种类和型号的产品。
6. 总结光隔离器是一种重要的光学器件，通过法拉第效应和波导技术实现光信号的隔离和分离。
光隔离器实验汇总

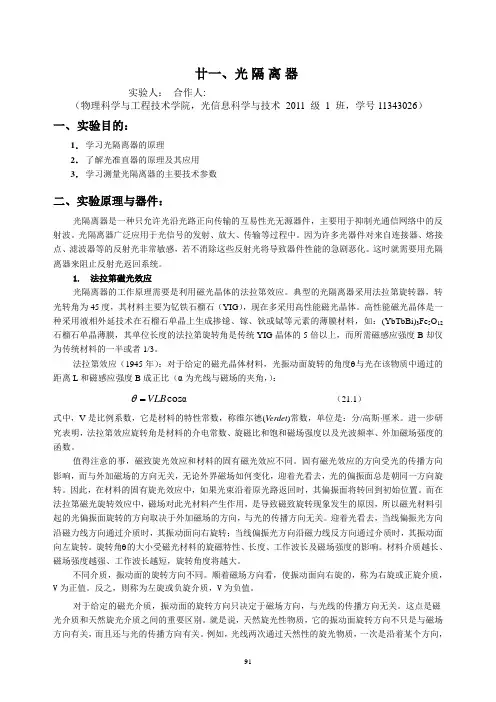

廿一、光隔离器实验人：合作人:（物理科学与工程技术学院，光信息科学与技术2011 级 1 班，学号11343026）一、实验目的：1．学习光隔离器的原理2．了解光准直器的原理及其应用3．学习测量光隔离器的主要技术参数二、实验原理与器件：光隔离器是一种只允许光沿光路正向传输的互易性光无源器件，主要用于抑制光通信网络中的反射波。
光隔离器广泛应用于光信号的发射、放大、传输等过程中。
因为许多光器件对来自连接器、熔接点、滤波器等的反射光非常敏感，若不消除这些反射光将导致器件性能的急剧恶化。
这时就需要用光隔离器来阻止反射光返回系统。
1.法拉第磁光效应光隔离器的工作原理需要是利用磁光晶体的法拉第效应。
典型的光隔离器采用法拉第旋转器，转光转角为45度，其材料主要为钇铁石榴石（YIG），现在多采用高性能磁光晶体。
高性能磁光晶体是一种采用液相外延技术在石榴石单晶上生成掺镱、镓、钬或铽等元素的薄膜材料，如：(YbTbBi)3Fe5O12石榴石单晶薄膜，其单位长度的法拉第旋转角是传统YIG晶体的5倍以上，而所需磁感应强度B却仅为传统材料的一半或者1/3。
法拉第效应（1945年）：对于给定的磁光晶体材料，光振动面旋转的角度θ与光在该物质中通过的距离L和磁感应强度B成正比（α为光线与磁场的夹角，）：θcosα（21.1）=VLB式中，V是比例系数，它是材料的特性常数，称维尔德(Verdet)常数，单位是：分/高斯⋅厘米。
进一步研究表明，法拉第效应旋转角是材料的介电常数、旋磁比和饱和磁场强度以及光波频率、外加磁场强度的函数。
值得注意的事，磁致旋光效应和材料的固有磁光效应不同。
固有磁光效应的方向受光的传播方向影响，而与外加磁场的方向无关，无论外界磁场如何变化，迎着光看去，光的偏振面总是朝同一方向旋转。
因此，在材料的固有旋光效应中，如果光束沿着原光路返回时，其偏振面将转回到初始位置。
而在法拉第磁光旋转效应中，磁场对此光材料产生作用，是导致磁致旋转现象发生的原因，所以磁光材料引起的光偏振面旋转的方向取决于外加磁场的方向，与光的传播方向无关。
光电隔离电路的设计与程序调试实习报告
光电隔离电路的设计与程序调试实习报告尊敬的老师，亲爱的同学们：大家好！我是来自电气工程系的李明，今天非常荣幸能够站在这里，和大家一起分享我在光电隔离电路设计与程序调试实习中的一些心得体会。
在接下来的时间里，我会尽量用大白话来讲述我的故事，希望能给大家带来一些启发和帮助。
让我们从一个小故事开始。
在我刚接触光电隔离电路的时候，就像是一个新手厨师第一次尝试做蛋糕一样，既兴奋又紧张。
记得有一次，为了验证光电隔离电路的稳定性，我特意设计了一个实验，将一个信号通过光电隔离器发送出去，然后观察另一端是否真的接收到了这个信号。
结果出乎我的意料，信号并没有像预期的那样被成功传递。
那一刻，我感到了前所未有的挫败感。
但正是这种挫折，激发了我更加深入地探索光电隔离电路的热情。
我开始查阅各种资料，请教经验丰富的前辈，甚至还自己动手制作了一些实验装置。
经过反复的试验和调整，我终于找到了问题所在——是我在设计电路时忽略了一个重要的细节，那就是光电隔离器的输入输出阻抗。
这个问题就像是一道障碍，阻碍了信号的顺利传递。
解决完这个问题后，我又遇到了另一个挑战。
在程序调试的过程中，我发现虽然理论上电路工作正常，但在实际操作中却出现了一些意料之外的问题。
有时候，一个小小的错误就会导致整个系统无法正常运行。
这时，我不得不放慢脚步，仔细检查每一个步骤，确保每一个细节都符合设计要求。
在这个过程中，我深刻体会到了理论与实践之间的差距。
理论知识为我们提供了解决问题的方法和思路，但在实际工作中，我们需要灵活运用这些知识，根据实际情况进行调整和优化。
我也认识到了团队合作的重要性。
在这次实习中，我不仅需要独立思考和解决问题，还需要与团队成员紧密合作，共同克服困难，实现目标。
我想说的是，光电隔离电路的设计和程序调试是一个充满挑战的过程。
它需要我们具备扎实的理论基础，丰富的实践经验，以及敏锐的观察力和分析能力。
只有这样，我们才能在这条道路上越走越远，最终成为一名优秀的工程师。
实验报告光隔离器(中大)
光隔离器相关参数测量中山大学理工学院光信息专业摘要：本文通过测量光隔离器的插入损耗、隔离度等相关参数，并对相关数据进行分析，得出结论，以进一步了解光隔离器的原理、功能。
关键词：光隔离器光功率插入损耗隔离度偏振相关损耗回波损耗Measurement of the Parameters of an Optoisolator Major of optical information science and technology, SYSU, Guangzhou Abstract: In this experiment, we measured several important parameters of an optoisolator, then analyzed the data and draw some usefulconclusions. After that, we got a further comprehension about theprinciples, the functions of the optoisolator.Key Words: optoisolator, optical power, insertion loss(IL), isolation,polarization dependent loss(PDL), return loss(RL);一、实验目的1.学习光隔离器的原理。
2.了解光准直器的原理及其应用。
3.学习测量光隔离器的主要技术参数。
二、实验用具及装置图实验用具：稳定光远、光功率计（武邮）、单模标准跳线（用于测量器件的输入功率）、光隔离器（OISS1310ASO1111）实验装置示意图如下所示：三、实验原理与器件熟悉Faraday 磁光效应、光隔离器的光学结构、工作原理和主要技术参数。
光隔离器室一种只允许光沿光路正向传输的互易性光无源器件，主要用于抑制光通信网络众的反射波。
光隔离器原理
光隔离器原理
光隔离器是一种光电子器件，常用于将输入光信号从一个光纤传送到另一个光纤，同时在两个通道之间进行光电隔离，以防止信号的返回。
其原理是基于半导体器件的特性和工作原理。
光隔离器通常由两个主要部分组成：输入通道和输出通道。
输入通道接收来自光纤的输入光信号，而输出通道将光信号传输到另一个光纤。
这两个通道之间通过一个光电隔离区域进行隔离，以阻止信号的反向传播。
在光电隔离区域中，光信号经过一个半导体器件，该器件通常是一种光电二极管或光电三极管。
当光信号通过器件时，被吸收的光能量会激发出电子，并产生一个电压信号。
这个电压信号随后被转换为相应的电流信号，传输到输出通道中。
由于光电器件的单向导电性质，输入通道和输出通道之间的光信号只能在一个方向上传输，而不能反向传播。
这样，光隔离器就能有效地隔离输入光信号和输出光信号，避免信号的反射和干扰。
除了光电器件，光隔离器还通常包括一些辅助元件，如滤波器和偏振器等。
这些元件的作用是滤除非期望频率的光信号，并调整光信号的偏振状态，以提高光隔离器的性能和可靠性。
综上所述，光隔离器通过利用光电器件的单向导电性质，将输入光信号从一个光纤传输到另一个光纤，并实现光电隔离。
它
在光通信和光电子设备中有广泛应用，可以有效地保护和增强光信号的传输质量。
光隔离器原理
光隔离器原理
光隔离器是一种用于光学系统中的重要器件，它能够有效地隔离光信号，防止
光信号的反射和回波干扰，保证光信号传输的稳定性和可靠性。
光隔离器的工作原理主要基于磁光效应和偏振效应，下面我们将详细介绍光隔离器的工作原理及其应用。
首先，光隔离器利用磁光效应实现光信号的单向传输。
当光信号通过光隔离器时，会受到外部磁场的影响，导致光信号的偏振方向发生变化。
这种偏振方向的变化会使光信号在光隔离器中产生旋转，从而使光信号只能单向传输，无法返回原来的光源，实现了光信号的隔离。
其次，光隔离器还利用偏振效应实现光信号的隔离和传输。
偏振效应是指光信
号在通过光隔离器时，会根据光信号的偏振方向而产生不同的传输效果。
光隔离器内部的偏振片可以选择性地吸收或透过特定方向的光信号，从而实现对光信号的隔离和传输控制。
在实际应用中，光隔离器广泛应用于光通信系统、激光器、光纤传感器等领域。
在光通信系统中，光隔离器能够有效地减少光信号的反射和回波干扰，提高光信号的传输质量和稳定性。
在激光器中，光隔离器能够防止激光器的光信号被反射回来，保护激光器的稳定工作。
在光纤传感器中，光隔离器能够隔离光信号，减少外部干扰，提高传感器的灵敏度和精度。
总之，光隔离器是一种重要的光学器件，它利用磁光效应和偏振效应实现光信
号的隔离和传输控制。
在光通信系统、激光器、光纤传感器等领域都有着重要的应用价值。
随着光学技术的不断发展，光隔离器的性能和应用将会得到进一步的提升和拓展，为光学系统的稳定运行和可靠传输提供更好的保障。
光隔离器原理实验
光隔离器原理实验
光隔离器原理实验：
光隔离器是一种只允许单向光通过的无源光器件，其工作原理是基于法拉第旋转的非互易性。
通过光纤回波反射的光能够被光隔离器很好的隔离。
光隔离器主要利用磁光晶体的法拉第效应。
光隔离器的特性是：正向插入损耗低，反向隔离度高，回波损耗高。
光隔离器是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，使光只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。
光隔离器主要利用磁光晶体的法拉第效应。
法拉第效应是法拉第在1845年首先观察到不具有旋光性的材料在磁场作用下使通过该物质的光的偏振方向发生旋转，也称磁致旋光效应。
对于正向入射的信号光，通过起偏器后成为线偏振光，法拉弟旋磁介质与外磁场一起使信号光的偏振方向右旋45度，并恰好使低损耗通过与起偏器成45度放置的检偏器。
对于反向光，出检偏器的线偏振光经过放置介质时，偏转方向也右旋转45度，从而使反向光的偏振方向与起偏器方向正交，完全阻断了反射光的传输。
法拉弟磁介质在1μm—2μm波长范围内通常采用光损耗低的钇铁石榴石（YIG）单晶。
新型尾纤输入输出的光隔离器有相当好的性能，最低插入损耗约0.5dB、隔离度达35—60dB，最高可达70dB。
光隔离器
光 隔 离 器尚 连 聚(曲阜师范大学物理系 山东 273165) 光隔离器是光纤通信系统和精密光学测量系统中常用到的一种光学器件。
在光路中,它的主要作用是阻止光被其他物体反射回来沿原路的传播,如图1所示,从端口①到②的正向光能顺利通过,而阻图1 光隔离器的作用止从端口②到①的反向光。
随着光通信技术的进一步发展和光电子材料研究热潮的兴起,光隔离器的用途越来越广泛。
与此同时,人们对光隔离器的各项特性指标也提出了更高的要求。
1.光隔离器的结构组成和工作原理光隔离器由两个线偏振器中间加一法拉第旋转器构成。
它的工作原理如图2所示。
方向可以这样决定:不管光的传播方向如何,迎着外加磁场的磁感应强度方向观察,偏振光总按顺时针方向旋转。
法拉第效应的这种旋向的不可逆性特别重要,光隔离器正是利用它的这种特性制成的。
光隔离器的旋转器常采用钇铁石榴石(YIG)晶片(或小球)外加横磁场做成。
这种材料在长波长波段有较小的损耗和较大的费尔德常数。
偏振器有一透光轴,对理想的偏振器,沿透光轴方向偏振的光能完全通过,而沿与之垂直方向偏振的光则完全不能通过。
下面说明光隔离器的作用原理。
假设偏振光的传播方向沿Z轴正方向,设偏振器1的透光轴在X 方向,光经过偏振器1后变为偏振方向沿X方向的线偏振光(图2(a)),经过法拉第旋转器后沿反时针方向(也可沿顺时针方向,由外加磁场决定)旋转过Ω=45°角,即与X轴成45°角(图2(b))。
为了图2 光隔离器的原理使正向光顺利通过,偏振器2的透光轴亦应与X轴成45°角。
光经过振器2后偏振方向仍然与X轴成45°角(图2(c)),被其他物体反射后沿原路返回的光线其偏振方向不变(图2(d)),反向光通过起偏器2后偏振方向仍然与X轴成45°角(图2(e))。
由于法拉第旋转效应的不可逆性,当光通过旋转器后仍按反时针方向旋过Ω角,因而到达偏振器1时将与X轴成2Ω=90°角(图2(f)),与偏振器1的透光轴互相垂直,有效地阻止了反向光通过。
