音视频系统培训资料(内部)PPT课件
合集下载
音视频系统集成引导PPT课件
音视频系统集成音频-处理器
（控制）
影院解码器 调音台
模拟 数字
家用 专业影院 机架式调音台 常规调音台 数字调音台 舞台接口箱
数字音箱处理器
数字音频矩阵
.
4
定压
合并式 纯后级
定压、定阻数字功放
AV功放
音视频系统集成音频-功放
定阻
合并式
数字功放 卡包功放
纯后级
HiFi功放 专业功放
多媒体有源音箱统集成-舞美-幕布
前沿幕 一道幕（大幕）
橼幕、侧幕 二道幕（会议幕）
橼幕、侧幕 白天幕
设计、布线、施工、安装、调试、培训、优化、税费、运输、 差旅、工程配合、等都属费用项
.
18
有源音箱 音视频系统集成-
音频-音箱
民用有源音箱 专业有源.音箱
电脑音箱 有源低音炮 多种类型
5
书架箱
落地箱
民用
5.1套装
嵌入式
定阻
壁挂式
全频
音视频系统集成音频-音箱
专业
线阵列 超低频 全天候
定压\定阻可选
音柱
室内
吸顶音箱
定压 （公共广播）
壁挂 防水音柱
全天候
中远程号角
.
景观音箱
6
线材
音视频系统集成音频-周边
音频
音视频系统集成
视频
舞美
.
1
音视频系统集成-音频
音源
处理器（控制）
功放
音箱
周边
.
2
点歌机
MP3\调频收音机
播放器
电影播放器 DVD（蓝光)
音视频系统集成音频-音源
CD(打碟机） 多媒体电脑
专业音视频基础知识培训课件
户外屏的像素直径及像素点数
P10 10000点/平米 P12.5 6400点/平米 P16 4096点/平米 P20 2500点/平米 P25 1600 点/平米 P31.25 1024 点/平米
矩阵切换器等
AV接口矩阵 VGA接口矩阵
矩阵
DVI接口矩阵 RGB接口矩阵 HDMI接口矩阵
抑制、效果器、数字音频处理器等 功率放大器 音箱话Leabharlann 的分类演唱有线话筒
录音
手拉手
会议
无线话筒的分类
手持 无线话筒 领夹
头戴 会议
调音台类型
数字型 调音台
模拟型
视频产品包含
显示设备包含各种类型显示器 其中： （液晶、等离子、LED）
显示设备包含各种类型投影机 其中： (LCD、DLP)
各类矩阵
混合矩阵
硬件视频会议终端
美国宝利通 Polycom 中国华为 HUAWEI 挪威腾博 (Tandberg) 2011年被思科收购 中国科达（KEDACOM）
硬件视频会议终端
软件视频会议
V2 视频会议 好视通
各类型矩阵 分配器 切换器等。 其他设备包含视频会议终端，具备远程
传输音视频信号的一种设备。
液晶/等离子电视
民用级 显示器
工业级
电视
投影机
教育型 投影机 商务型
工程机
投影类型
LCD LCD( Liquid Crystal Display) 投影机
分为液晶板投影机和液晶光阀投影机两 类。液晶是介于液体和固体之间的物质， 本身不发光，工作性质受温度影响很大， 其工作温度为-55oC~+77oC。投影机 利用液晶的光电效应，即液晶分子的排 列在电场作用下发生变化，影响其液晶 单元的透光率或反射率，从而影响它的 光学性质，产生具有不同灰度层次及颜 色的图像。 按照液晶板的片数，

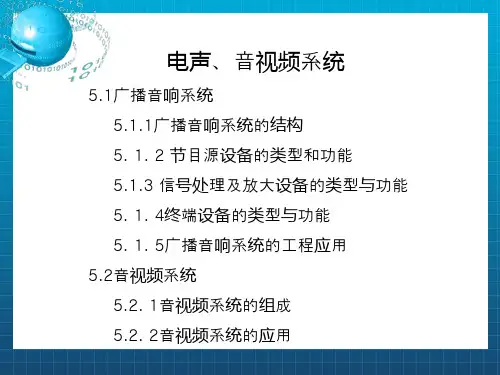

《电声、音视频系统》PPT课件
2)卡座 卡座又叫录音座，是不带功率放大器、不带扬声器的高 级录放机。
3)话筒 话筒又叫传声器，它是把声信号转换成电信号的一种换 能设备。 分有线话筒和无线话筒两类。 ①有线话筒：动圈式、电容式、驻极体式 输出阻抗为：低阻抗 200 Ω、高阻抗2000 Ω。 ②无线话筒 ：FM、UHF、VHF 有效范围为100～150 m
2)效果器 模仿立体声混响效果的器件。
3)压限器 压限器的功能是压缩信号幅值范围； 保护功率放大器和音箱； 提高信道的信噪比，降低噪声电平。
4)均衡器 均衡器是用来校正频率特性的音响设备，又称频率均衡器。 校正频率畸变 、频率自激，防止音响系统产生啸声。
5)前置放大器(又称激励器)与功率放大器 前置放大器-音频信号先电压放大 ，后功率放大
1000～4 000 Hz ≤10 dB
2)广播音响系统的传输方式 有线传输方式： 高电平、低电平和调频载波等三种传输方式。
(1)高电平传输方式 高电平传输方式的音频电压有70 V， 100 V、120V几种。 要求：负载具有较高的阻抗 。又称高阻定压传输方式。 高阻的实现方式：变压器进行阻抗变换。
LD、VCD、DVD
2) AV放大器
5.2. 2音视频系统的应用 1）卡拉OK系统
2) KTV系统
5.3多功能会议系统 会议扩音、同声传译、会议表决 、多媒体音视频的综合系统 5.3. 1同声传译系统 1）有线传输方式
2)无线传输方式 无线电波的感应无线传输方式 红外线的红外无线传输方式
RL' n2 RL
(2)低电平传输方式 用于音质要求较高的场合，如会议厅、歌舞厅、多功能厅 等场所。 低电平传输方式又称定阻传输方式，其扬声器和功率放大 器必须进行严格地匹配。 若不能严格匹配 ，添加假负载。 (3)调频载波传输方式 利用CATV网络进行音响信号的传输。
音视频基础 PPT
的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优 点，在彩色显示器领域得到了广泛的应用。
• 标准分量接口
• 支持50米以上的长传输距离 • 高清标准接口 • Y/Cb/Cr：隔行扫描分量 • Y/Pb/Pr：逐行扫描分量
• 标准高清DVI接口[DVI-I]
• 分两种： DVI-D[数字] 和 DVI-I[混合] • 传输距离5m
• 625行/帧（有效行575）, 25帧/秒 • 隔行扫描，高宽比4：3 • 西欧、中国和朝鲜等国家采用这种制式
CIF VCD效果
4CIF DVD效果
HD（720P） (9 X CIF)高清效果
• 国际标准的高清定义
ATSC (Advanced Television Systems Committee) • 1080P/i:分辨率1920x1080 24-30帧/秒 • 720P：分辨率1280x720（逐行) 24-60帧/秒
• 模拟图像和声音被数字化后信息量非常巨大
分辨率4CIF: 704 像素 x 576 行
YUV:
8 bits 每种颜色
帧率:Leabharlann 30 fps带宽:
250 Mbps
模拟 Modem: 56 Kbps
PRI ISDN: 2.048 Mbps
CD-ROM: 1.5 and 6 Mbps Fast LAN & FDDI: 100 Mbps
DVI-D
DVI-I
• POLYCOM EagleEye摄像机接口
传输视频信号、控制信号、向EagleEye供电
• 高清晰多媒体接口HDMI
• 提供高达5GB的数据传输速度 • 可同时传送无压缩的音频信号及高分辨率视频信号
• SDI数字分量串行接口
• 标准分量接口
• 支持50米以上的长传输距离 • 高清标准接口 • Y/Cb/Cr：隔行扫描分量 • Y/Pb/Pr：逐行扫描分量
• 标准高清DVI接口[DVI-I]
• 分两种： DVI-D[数字] 和 DVI-I[混合] • 传输距离5m
• 625行/帧（有效行575）, 25帧/秒 • 隔行扫描，高宽比4：3 • 西欧、中国和朝鲜等国家采用这种制式
CIF VCD效果
4CIF DVD效果
HD（720P） (9 X CIF)高清效果
• 国际标准的高清定义
ATSC (Advanced Television Systems Committee) • 1080P/i:分辨率1920x1080 24-30帧/秒 • 720P：分辨率1280x720（逐行) 24-60帧/秒
• 模拟图像和声音被数字化后信息量非常巨大
分辨率4CIF: 704 像素 x 576 行
YUV:
8 bits 每种颜色
帧率:Leabharlann 30 fps带宽:
250 Mbps
模拟 Modem: 56 Kbps
PRI ISDN: 2.048 Mbps
CD-ROM: 1.5 and 6 Mbps Fast LAN & FDDI: 100 Mbps
DVI-D
DVI-I
• POLYCOM EagleEye摄像机接口
传输视频信号、控制信号、向EagleEye供电
• 高清晰多媒体接口HDMI
• 提供高达5GB的数据传输速度 • 可同时传送无压缩的音频信号及高分辨率视频信号
• SDI数字分量串行接口
音视频系统培训手册
AV音/视频会议扩声系统培训手册山东宝龙泰安福朋喜来登大酒店山东宝龙泰安福朋喜来登音视频系统概述本系统选用 NOVA吸顶喇叭，功率放大器选用NOVA CX415T，数字音频矩阵处理器采用Ashly24.24、调音台选用声艺系统，是我司工程范例，为国内大型酒店会议中心语言扩声广播工程的首例。
NOVA 的放大器已形成完整的系列，应用在扩音系统中具有无可挑剔的专业品质，CX系列的放大器设计得十分精心，制造符合最严格的国际标准，各型号都设有过载保护电路，保证长寿命、无故障运行，同时大大减少了维修和使用的费用。
本工程采用了Alshy 24.24C数字音频矩阵处理器管理中心，适用于较大型、较复杂的扩音系统。
该系统可连接多个功放，也可作故障备份另时接入。
可以根据用户的功能需求任意组合，同时也可满足今后修改和扩充的需求。
音乐及会议扩声系统：通过设在大宴会厅的音响控制室，将DVD及MD机的节目，通过有线方式向前厅、宴会厅及其它厅传送音频信号；大宴会和多功能厅在使用中可合并使用也可以分割多间使用，音频具备独立操控互不干扰。
智能化综合控制系统：系统以数字式音频矩阵为控制中心，对大宴会厅前厅区，大宴会厅内三大宴会厅，另留有4路备用分区，系统可通过增加模块来满足更多的分区要求。
一、系统的组成及设备简介：(一)、在对系统的组成及相关功能作出详细说明时，先对系统中涉及到的名词或术语作一解释：¾背景音乐： 在公共场所连续放送的音乐，以不影响人们对话为放音的响度标准，可以调节人们的精神状态，创造舒适、温馨的环境。
背景音乐通常不是立体声系统，多采用音箱分散式放音，故声音分布均匀，不良声环境对听音的影响小。
¾音箱: 亦称扬声器箱，是一种提高电声转换质量的声学装置。
根据障板原理，将扬声器安装在—个箱子中，用来分割扬声器前后的声辐射，避免扬声器前后声音的声短路效应和干涉现象，而且可对声共振进行有效的控制，增大声阻尼作用，使放音优美动听。
经典会议室音视频系统培训
➢ 3、 自由模式（FREE）： ➢ 4、 申请发言模式（APPLY）：需要发言时必
须先按申请键申请发言，待主席机同意其申请 后方能开启话筒发言
-7-
视频系统
-8-
视频系统-信号源
电脑主机/笔记本
摄像机
会商设备
DVD/CD/DVR等 硬盘录像机
-9-
视频系统-视频输出设备
显示器
大屏拼接墙
投影机
会商设备
-10-
视频系统-视频处理设备
视频矩阵
信号转换器
远程传输设备
-11-
中控系统
-12-
中控系统-串口控制
串口
视频矩阵
摄像机
音频处理器
投影机
-13-
中控系统-网口控制
网口
摄像机
投影机
音频处理器
-14-
中控系统-红外控制
红外发射棒
DVD/CD/DVR等
电视机
-15-
中控系统-继电器控制
经典会议室 音视频系统培训
-1-
➢ 扩声系统 ➢ 会议讨论系统 ➢ 视频系统 ➢ 中控系统 ➢ 远程视频会议系统
-2-
扩声系统
-3-
扩声系统-音频输入设备
电脑 DVD/CD/DVR等
无线麦克风
会商设备
-4-
扩声系统-音频输出设备
音响/喇叭/耳机
会商设备
-5-
扩声系统-音频处理设备
音频处理器
抑噪器
功放
-6-
会议讨论系统
➢ 1、 普通模式（NORMAL）：设定可以同时打 开的发言单元数量，当发言人数达到定值时， 要打开另一台发言单元，必须先关闭已打开的 发言单元。
须先按申请键申请发言，待主席机同意其申请 后方能开启话筒发言
-7-
视频系统
-8-
视频系统-信号源
电脑主机/笔记本
摄像机
会商设备
DVD/CD/DVR等 硬盘录像机
-9-
视频系统-视频输出设备
显示器
大屏拼接墙
投影机
会商设备
-10-
视频系统-视频处理设备
视频矩阵
信号转换器
远程传输设备
-11-
中控系统
-12-
中控系统-串口控制
串口
视频矩阵
摄像机
音频处理器
投影机
-13-
中控系统-网口控制
网口
摄像机
投影机
音频处理器
-14-
中控系统-红外控制
红外发射棒
DVD/CD/DVR等
电视机
-15-
中控系统-继电器控制
经典会议室 音视频系统培训
-1-
➢ 扩声系统 ➢ 会议讨论系统 ➢ 视频系统 ➢ 中控系统 ➢ 远程视频会议系统
-2-
扩声系统
-3-
扩声系统-音频输入设备
电脑 DVD/CD/DVR等
无线麦克风
会商设备
-4-
扩声系统-音频输出设备
音响/喇叭/耳机
会商设备
-5-
扩声系统-音频处理设备
音频处理器
抑噪器
功放
-6-
会议讨论系统
➢ 1、 普通模式（NORMAL）：设定可以同时打 开的发言单元数量，当发言人数达到定值时， 要打开另一台发言单元，必须先关闭已打开的 发言单元。
通用音视频方案培训ppt课件
线径大小公式法： R (线径)=5 x P(功率) x L（距离） (P为功率，单位kw ; L为距离，单位km) 例如：这路分区的单元总功率为500W（包含损耗），最远那只喇叭的距离为1000米，则 R= 5 x 0.5kw x 1km=2.5mm
数字IP广播设计标准-线径计算
4只200W音箱
会议室5
150平米到200平米
2只300W，2只150W音箱
会议室6
200平米到250平米
4只300W音箱
会议室7
250平米到300平米
2只300W，2只200W音箱
会议室8
300平米到350平米
4只350W音箱
会议室9
350平米到400平米
2只450W，4只200W音箱
系统简介
系统架构
系统简介
系统架构
系统功能优势
系统应用场景
系统设计标准
1
2
3
4
5
智能会议系统
智慧化经济型会议系统智慧化摄像跟踪会议系统带同传摄像跟踪会议系统无线数字会议系统Dante协议网络会议系统5G WiFi会议系统
5G WiFi 会议系统
会议发言会议签到表决投票计时、定时发言短信推送茶水申请后台软件管控同声传译
数字IP广播系统简介
数字IP广播系统架构
数字IP广播系统优势-移动端管控
教室点对点终端
听力原件
广播服务器
主线路-网络
备份线路-模拟
断网备份
断电备份
定压100V备份
模拟广播
数字IP广播系统优势-高考听力备份
数字IP广播系统功能优势
备份主机支持冷热备份可以独立于服务器工作，管理所有终端，保障系统正常运行内置1路实时音频编码器，可采集外部音源广播。
数字IP广播设计标准-线径计算
4只200W音箱
会议室5
150平米到200平米
2只300W，2只150W音箱
会议室6
200平米到250平米
4只300W音箱
会议室7
250平米到300平米
2只300W，2只200W音箱
会议室8
300平米到350平米
4只350W音箱
会议室9
350平米到400平米
2只450W，4只200W音箱
系统简介
系统架构
系统简介
系统架构
系统功能优势
系统应用场景
系统设计标准
1
2
3
4
5
智能会议系统
智慧化经济型会议系统智慧化摄像跟踪会议系统带同传摄像跟踪会议系统无线数字会议系统Dante协议网络会议系统5G WiFi会议系统
5G WiFi 会议系统
会议发言会议签到表决投票计时、定时发言短信推送茶水申请后台软件管控同声传译
数字IP广播系统简介
数字IP广播系统架构
数字IP广播系统优势-移动端管控
教室点对点终端
听力原件
广播服务器
主线路-网络
备份线路-模拟
断网备份
断电备份
定压100V备份
模拟广播
数字IP广播系统优势-高考听力备份
数字IP广播系统功能优势
备份主机支持冷热备份可以独立于服务器工作，管理所有终端，保障系统正常运行内置1路实时音频编码器，可采集外部音源广播。
音频和视频系统培训教材
V.35 M
DB25 M
HD connectors
BUG
PC
LAN
Polycom VS FX Polycom VS-4000
H.323
Data IP
Remote control using Web Access Or Telnet Access
IP and V.35
1/ VC and Network Connections
1/ VC and Network Connections
• A CODEC (Coder-Decoder) is a device that converts analog signals such as voice and video signals to digital and compresses them to ship them at a certain bandwidth on a transmission path. It will inversely decode the digital signal received from the path and ship separately voice-video-data to receivers.
1/ VC and Network Connections
• Picturetel can connect directly only to V.35 network
Direct
Dedicated V.35
Picturetel Data IP
ISDN
1/ VC and Network Connections
Data out of the codec
Data out of the codec
DB25 M
HD connectors
BUG
PC
LAN
Polycom VS FX Polycom VS-4000
H.323
Data IP
Remote control using Web Access Or Telnet Access
IP and V.35
1/ VC and Network Connections
1/ VC and Network Connections
• A CODEC (Coder-Decoder) is a device that converts analog signals such as voice and video signals to digital and compresses them to ship them at a certain bandwidth on a transmission path. It will inversely decode the digital signal received from the path and ship separately voice-video-data to receivers.
1/ VC and Network Connections
• Picturetel can connect directly only to V.35 network
Direct
Dedicated V.35
Picturetel Data IP
ISDN
1/ VC and Network Connections
Data out of the codec
Data out of the codec
音视频基础培训资料
音/视频系统基础培训 -2018
第一 部分：音频部分
• 1．专业音箱的分类 • A.按专业音箱的结构划分，专业音箱基本分为： • 封闭式音箱 • 倒相式音箱 • 迷宫式音箱 • 对偶同轴音箱 • 线性阵列音箱
第一部分：音频部分
• B.按专业音箱的用途划分， • 适合会议室使用的音箱： • 适合多功能厅使用的音箱： • 适合剧场使用的音箱： • 适合娱乐使用的音箱： • 适合录音使用的音箱： • 适合环境扩声使用的音箱： • 适合场馆使用的音箱： • 适合流动演出使用的音箱：
• 全向性（OMNI-DIRECTIONAL），比较适合全方位拾音的场合， 如：合唱、话剧用的胸麦话筒、效果声等等。 • 心形（CARDIOID），比较适合乐器拾音、演唱拾音等场合使用。 • 超心形（HYPER CARDIOID），比较适合强指向性话筒、采访话 筒使用。 • 双向性（BI-DIRECTIONAL） • 单向性（强指向性UNIDIRECTIONAL） • 广角（WIDE ANGLE） • 在实际应用中，前三种方位特性的话筒使用较多。一般的电容话 筒使用距离为 0.2-0.5 米。而一般的动圈话筒使用距离为 0.5CM5CM，所以也称为近讲话筒，其可以避免不必要的噪音进入话筒， 而且使得话筒的低频及高频略有提升。
一、投影屏幕
2、背面投影屏幕（透射式），光学背投屏幕画面整体感较强，不受环境光的影响， 能正确反映信息质量，所以画面色彩艳丽，形象逼真。
背投屏幕分为以下几种： -散射型背投屏幕(可分为背投硬幕和背投软幕)，光能利用率低，浪费投影机亮度输出 亮斑效应（太阳效应）明显，亮度均匀性差彩色漂移现象严重，对比度很低可视角度 小，不适用于大范围显像，尺寸可进行定制(主要指背投软幕) 。 -光学背投屏幕，采用菲涅尔透镜技术，增益较大，对比度大，视角较大，不受环境 光影响，明显改善太阳效应，但尺寸受技术限制，目前最大的单张光学背投幕有200 英寸，有效图像范围宽4034mm×3018mm。 背投方式优缺点： 投影机安装在屏幕背后的暗房，对装修不会造成失调，也屏蔽了投影机运行产生的噪 音和强光，同时不容易受环境光的干扰等。但对安装空间有一定要求。
第一 部分：音频部分
• 1．专业音箱的分类 • A.按专业音箱的结构划分，专业音箱基本分为： • 封闭式音箱 • 倒相式音箱 • 迷宫式音箱 • 对偶同轴音箱 • 线性阵列音箱
第一部分：音频部分
• B.按专业音箱的用途划分， • 适合会议室使用的音箱： • 适合多功能厅使用的音箱： • 适合剧场使用的音箱： • 适合娱乐使用的音箱： • 适合录音使用的音箱： • 适合环境扩声使用的音箱： • 适合场馆使用的音箱： • 适合流动演出使用的音箱：
• 全向性（OMNI-DIRECTIONAL），比较适合全方位拾音的场合， 如：合唱、话剧用的胸麦话筒、效果声等等。 • 心形（CARDIOID），比较适合乐器拾音、演唱拾音等场合使用。 • 超心形（HYPER CARDIOID），比较适合强指向性话筒、采访话 筒使用。 • 双向性（BI-DIRECTIONAL） • 单向性（强指向性UNIDIRECTIONAL） • 广角（WIDE ANGLE） • 在实际应用中，前三种方位特性的话筒使用较多。一般的电容话 筒使用距离为 0.2-0.5 米。而一般的动圈话筒使用距离为 0.5CM5CM，所以也称为近讲话筒，其可以避免不必要的噪音进入话筒， 而且使得话筒的低频及高频略有提升。
一、投影屏幕
2、背面投影屏幕（透射式），光学背投屏幕画面整体感较强，不受环境光的影响， 能正确反映信息质量，所以画面色彩艳丽，形象逼真。
背投屏幕分为以下几种： -散射型背投屏幕(可分为背投硬幕和背投软幕)，光能利用率低，浪费投影机亮度输出 亮斑效应（太阳效应）明显，亮度均匀性差彩色漂移现象严重，对比度很低可视角度 小，不适用于大范围显像，尺寸可进行定制(主要指背投软幕) 。 -光学背投屏幕，采用菲涅尔透镜技术，增益较大，对比度大，视角较大，不受环境 光影响，明显改善太阳效应，但尺寸受技术限制，目前最大的单张光学背投幕有200 英寸，有效图像范围宽4034mm×3018mm。 背投方式优缺点： 投影机安装在屏幕背后的暗房，对装修不会造成失调，也屏蔽了投影机运行产生的噪 音和强光，同时不容易受环境光的干扰等。但对安装空间有一定要求。
《音视频编解码技术培训课件》
音视频编解码的未来发展趋势
本节将介绍音视频编解码技术的未来发展趋势，讨论如何根据利用新技术、 硬件和算法来提高音视频编解码的性能和质量，并展望未来发展的新技术和 新应用。
结束语及培训反馈建议
本节将简要总结本课程的主要内容，同步收集学员的反馈建议，以便进行进 一步的优化和改进。
音视频编解码技术在诸多应用场景中都有着广泛的应用，本节将介绍常见的 应用场景，如视频流媒体、视频会议、网络游戏等，并提供相应的技术方案 和优化方法。
音视频编解码优化技巧与方法
本节将介绍音视频编解码优化方案，包括硬件加速、多线程优化、编解码算法优化和代码优化等 方面，旨在帮助您提高音视频应用的性能和质量。
音视频数据流的封装与解封装技术
封装技术
介绍音视频数据流封装的基 本概念、主要格式以及封装 格式的特点和应用场景。
解封装技术
容器格式
介绍音视频数据流解封装的 基本概念、主要格式以及解 封装格式的特点和应用场景。
介绍不同封装格式的差异和 特点，并探讨如何根据不同 需求选择合适的容器格式。
基于H.264和HEVC 的视频编码 技术
音视频定时协同技术与同步问题处理
1
音视频同步
介绍音视频同步问题，并介绍时钟
定时协同
2
同步、帧同步等同步方法的原理和 实现。
介绍音视频数据的定时协同方法，
包括同步时钟、数据帧和缓存管理
等操作。
3
同步问题处理
介绍常见的音视频同步问题，并提 供相应的解决方案和优化建议。
常用开源音视频编解码库介绍
FFห้องสมุดไป่ตู้peg
实践案例：基于FFm p eg 的音 视频处理与转码
本节将提供基于FFmpeg的音视频处理方案，包括视频剪辑、视频合成、音视 频转码等应用案例，并提供相应的代码和优化方案。
音视频系统集成引导PPT课件
橼幕、侧幕 二道幕（会议幕）
橼幕、侧幕 白天幕
设计、布线、施工、安装、调试、培训、优化、税费、运输、 差旅、工程配合、等都属费用项
.
音视频系统集成引导
音频
音视频系统集成
视频
舞美
.
音视频系统集成-音频
音频
音源 处理器（控制）
功放 音箱 周边
.
音视频系统集成音频-音源
播放器 拾音器
远程会议音源
音源
点歌机 MP3\调频收音机
电影播放器 DVD（蓝光) CD(打碟机） 多媒体电脑
有线话筒 无线话筒 电话耦合器 视频会议终端
.
处理器
定压、定阻数字功放
AV功放
合并式
数字功放
卡包功放
纯后级
HiFi功放 专业功放
多媒体有源音箱
2.4G有源音箱
民用有源音箱
电脑音箱 有源低音炮
专业有源.音箱
多种类型
定阻
民用
音视频系统集成音频-（公共广播）
室内
全天候
.
音箱
书架箱 落地箱 5.1套装 嵌入式 壁挂式
全频 线阵列 超低频 全天候
灯光-配电与控制
配线 硅箱 直通柜 配电箱 配线 硅控一体调光台 数\模硅控台 数字调光台 DMX信号分配
.
音视频系统集成-舞 美-舞台机械
前端设备
后端设备 控制
.
舞台机械
马道 轨道 吊杆 滑轮 钢丝 升降舞台 旋转舞台 配线 电机 机座建设 配电箱 控制箱
舞美-幕布
音视频系统集成-舞美-幕布
前沿幕 一道幕（大幕）
音视频系统集成-视频 -管理
音视频系统集成-视频 -录制
视频-管理与录制
橼幕、侧幕 白天幕
设计、布线、施工、安装、调试、培训、优化、税费、运输、 差旅、工程配合、等都属费用项
.
音视频系统集成引导
音频
音视频系统集成
视频
舞美
.
音视频系统集成-音频
音频
音源 处理器（控制）
功放 音箱 周边
.
音视频系统集成音频-音源
播放器 拾音器
远程会议音源
音源
点歌机 MP3\调频收音机
电影播放器 DVD（蓝光) CD(打碟机） 多媒体电脑
有线话筒 无线话筒 电话耦合器 视频会议终端
.
处理器
定压、定阻数字功放
AV功放
合并式
数字功放
卡包功放
纯后级
HiFi功放 专业功放
多媒体有源音箱
2.4G有源音箱
民用有源音箱
电脑音箱 有源低音炮
专业有源.音箱
多种类型
定阻
民用
音视频系统集成音频-（公共广播）
室内
全天候
.
音箱
书架箱 落地箱 5.1套装 嵌入式 壁挂式
全频 线阵列 超低频 全天候
灯光-配电与控制
配线 硅箱 直通柜 配电箱 配线 硅控一体调光台 数\模硅控台 数字调光台 DMX信号分配
.
音视频系统集成-舞 美-舞台机械
前端设备
后端设备 控制
.
舞台机械
马道 轨道 吊杆 滑轮 钢丝 升降舞台 旋转舞台 配线 电机 机座建设 配电箱 控制箱
舞美-幕布
音视频系统集成-舞美-幕布
前沿幕 一道幕（大幕）
音视频系统集成-视频 -管理
音视频系统集成-视频 -录制
视频-管理与录制
音视频基础培训ppt
音/视频系统基础培训 -2018
第一 部分：音频部分
• 1．专业音箱的分类 • A.按专业音箱的结构划分，专业音箱基本分为： • 封闭式音箱 • 倒相式音箱 • 迷宫式音箱 • 对偶同轴音箱 • 线性阵列音箱
第一部分：音频部分
• B.按专业音箱的用途划分， • 适合会议室使用的音箱： • 适合多功能厅使用的音箱： • 适合剧场使用的音箱： • 适合娱乐使用的音箱： • 适合录音使用的音箱： • 适合环境扩声使用的音箱： • 适合场馆使用的音箱： • 适合流动演出使用的音箱：
• 均衡器的作用： • 校正音响设备产生的频率畸变，补偿各种节目信号中欠缺的频率
成份或抑制各种节目信号中过多的频率成份。 • 弥补建筑声学缺陷。 • 抑制声反馈，改善厅堂扩声的质量。 • 修饰或美化音色，提高音质和音响效果。
• 十. 反馈抑制器 • 什么是反馈抑制器：反馈抑制器是一种专门用于抑制扩声系统中话筒声反馈（消除
• 六. 均衡器 • 什么是均衡器：均衡器是一种对声音频响曲线进行调整的音频设
备。 • 什么是滤波器：是一种频率衰减器，它让某段信号频率通过，而
对其余的频率进行衰减或截止的音频装置。基本可以分为： – 高通滤波器（HIGH PASS FILTER）：对低频进行衰减或截止。 – 低通滤波器（LOW PASS FILTER）：对高频进行衰减或截止。 – 带通滤波器（BAND PASS FILTER）：让某频带信号通过。 • 均衡器可以分为三大类：图示均衡器、参数均衡器、数字均衡器。
• 五.效果器 • 什么是效果器：效果器是改变声音音色（泛音结构）的一种音频
设备。此种音频设备是充分利用了声学中混响的理论概念而创造 的，目前的效果器已经完全进入到了数字时代，通过数字技术可 以创造出多种声音效果，一般分为五大类：厅堂效果（HALL）、 金 属 板 效 果 （ PLATE ） 、 密 室 效 果 （ CHAMBER ） 、 房 间 效 果 （ROOM）、延迟效果（DELAY）。 • 效果器的作用： • 在歌手演唱和乐器演奏中效果器可以起到美化人声、美化乐器音 色的的作用。 • 在音乐、影视、作品中效果器可以渲染画面，强化情节气氛，扩 大空间范围，增加艺术感染力。 • 效果器可以分为两类：数字混响效果器和数字延时效果器。
第一 部分：音频部分
• 1．专业音箱的分类 • A.按专业音箱的结构划分，专业音箱基本分为： • 封闭式音箱 • 倒相式音箱 • 迷宫式音箱 • 对偶同轴音箱 • 线性阵列音箱
第一部分：音频部分
• B.按专业音箱的用途划分， • 适合会议室使用的音箱： • 适合多功能厅使用的音箱： • 适合剧场使用的音箱： • 适合娱乐使用的音箱： • 适合录音使用的音箱： • 适合环境扩声使用的音箱： • 适合场馆使用的音箱： • 适合流动演出使用的音箱：
• 均衡器的作用： • 校正音响设备产生的频率畸变，补偿各种节目信号中欠缺的频率
成份或抑制各种节目信号中过多的频率成份。 • 弥补建筑声学缺陷。 • 抑制声反馈，改善厅堂扩声的质量。 • 修饰或美化音色，提高音质和音响效果。
• 十. 反馈抑制器 • 什么是反馈抑制器：反馈抑制器是一种专门用于抑制扩声系统中话筒声反馈（消除
• 六. 均衡器 • 什么是均衡器：均衡器是一种对声音频响曲线进行调整的音频设
备。 • 什么是滤波器：是一种频率衰减器，它让某段信号频率通过，而
对其余的频率进行衰减或截止的音频装置。基本可以分为： – 高通滤波器（HIGH PASS FILTER）：对低频进行衰减或截止。 – 低通滤波器（LOW PASS FILTER）：对高频进行衰减或截止。 – 带通滤波器（BAND PASS FILTER）：让某频带信号通过。 • 均衡器可以分为三大类：图示均衡器、参数均衡器、数字均衡器。
• 五.效果器 • 什么是效果器：效果器是改变声音音色（泛音结构）的一种音频
设备。此种音频设备是充分利用了声学中混响的理论概念而创造 的，目前的效果器已经完全进入到了数字时代，通过数字技术可 以创造出多种声音效果，一般分为五大类：厅堂效果（HALL）、 金 属 板 效 果 （ PLATE ） 、 密 室 效 果 （ CHAMBER ） 、 房 间 效 果 （ROOM）、延迟效果（DELAY）。 • 效果器的作用： • 在歌手演唱和乐器演奏中效果器可以起到美化人声、美化乐器音 色的的作用。 • 在音乐、影视、作品中效果器可以渲染画面，强化情节气氛，扩 大空间范围，增加艺术感染力。 • 效果器可以分为两类：数字混响效果器和数字延时效果器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
会议音视频系统 内部培训
XXXXXXXXXX有限公司
.
目录
1
系统简介
2
系统组成
3
案例分享
4
总结
.
系统简介
• 随着科学技术的发展，会议室已从一个单纯的以听、说、看为主的交流场所 ，逐渐演变成为一个具有多种功能的综合性的信息资源交流场所，可以用来 举行各类常务会议、日常会议、接待会议、领导会议、报告会和演示会等。 满足演讲、讲座、培训、演示、报告、指挥、调度、学术交流、新闻发布、 文艺演出、娱乐联欢活动 他一些诸如同声传译、远程视频会议、投票表决、影院、卡啦OK等特殊方面 的需要
.
延时器
• 延时器 是一种可将节目信号延迟一个短时间的声加工设备。 • 常见的使用方法： • 剧场、会场和多功能厅等多通道主扩声＋后场补声时，补声需要延声来改善
语言清晰度或抑制重声； • 大场所采用分散扩声时，为改善交叠区语言清晰度使用； • 与混响器结合使用获取良好临场感效果。
.
反馈抑制器
• 反馈抑制器 是一种自动拉馈点的设备，当出现声反馈时，它会立即发现和 计算出其频率、衰减量，并按照计算结果执行抑制声反馈的命令。
吊挂话筒
乐器话筒
领夹话筒 头戴话筒
台式话筒 界面话筒
.
Sennheiser9000 Sennheiser5200 .
调音台
• 调音台又称调音控制台，它将多路输入信号进行放大、音质修饰和音响效果 加工、混合、分配，是扩声系统的主要控制设备
.
调音台的基本结构与功能
信号接口 控制 界面
.
单声道输入 4~64路
立体声输入 2~8路
输出2~27路
均衡器
• 均衡器 对音频信号的频率响应特性进行补偿，均衡器将整个音频频率范围分 为31个频段，使用者可以根据实际情况，对不同频率的声音信号进行不同的 提升或衰减，以达到补偿由于各种原因造成的声音信号中欠缺的频率成分和 抑制过多的频率成分的目的。
.
效果器
• 效果器 是利用数字信号处理技术来模拟各种厅堂效果 和特殊声音效果（声源 效果）的音响器材。它们可以弥补自然混响的不足以改变和美化声色，还可 以产生各种特殊的音响效果以增强音响艺术的感染力。数字混响效果器有三 大基本功能：混响、延时、非线性 效果。
.
数字处理扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
数字信号 处理器
功放
均衡器 音频分配器
延时器 分频器 压缩限幅器
音箱
数字处理扩声系统组成
.
数字控制扩声系统组成
艺术——声音的创作
话筒/音源
数字调音台
技术——声音的还原
数字信号 处理器
功放
音箱
激励器 效果器 反馈抑制器 压缩限幅器
• 扩声系统啸叫的出现要同时具备三个条件： 1、话筒与音箱同时使用； 2、音响放送的声音能够通过空间传到话筒； 3、音箱发出的声音能量足够大、话筒的拾音灵敏度足够高
产生“啸叫”的原因是系统的正反馈，如下图 话筒 系统（放大）
音箱
.
产生啸叫的原因
• 常用抑制“啸叫”的手段
反馈抑制器的功能：
压缩限幅器的功能：
.
多媒体会议系统子系统
• 根据我们长期对会议系统的研究，设计和安装所积累的经验以及对会议系统 概念的分析和理解，我们在设计方案会议系统项目分为以下几类子系统： • 数字发言子系统 会议桌牌子系统 数字会议表决子系统 数字会议IC卡签
到子系统 红外同声传译子系统 数字自动跟踪视像子系统 • 会议扩声子系统 • 显示子系统 桌面液晶显示升降子系统 信号切换系统 • 音视频记录子系统 • 远程视频子系统 • 集中控制子系统 • 主席台灯光照明子系统 • 舞台灯光、舞台幕布、舞台机械 • 无线干扰屏蔽子系统
自动衰减“啸叫”频率， 消除“啸叫”
减少频率
对比
改变信号放大比例， 防止“啸叫”
减弱动态
.
数字信号处理器
• 数字处理器 将多种模拟周边进行整合，内部的架构普遍是由输入部分和输出 部分组成，
• 输入部分包括，增益控制，均衡调节, 延时， 极性（相位）转换 • 输出部分包括：信号分配路(2X2 2X3 1X6)，高通滤波器，低通滤波器，均衡
器，极性（相位），增益，延时，限幅器等。
输入部分
.
输出部分
.
功率放大器
• 功率放大器 它能将输入输入信号电压转换成高功率输出而推动音箱放声 • 按功放与扬声器匹配方式，可分定阻抗输出和定电压输出； • 按功率放大器的使用元件分类，可分电子管、晶体管、集成电路、V-MOS功
噪声门 扩展器
数字控制扩声系统组成
.
专业音源
CD机 DVD机
硬盘录音机
.
卡座 MD机
DJ 设备
话筒
话筒:将声信号转换为电信号的换能器。
按传输方式分类 有线话筒
按转换方式分类 动圈话筒
按指向性分类 全指向性话筒
无线话筒
电容话筒
心型话筒 超心型话筒
.
话筒分类
按用途分类 人声话筒
按使用方式分类
手持话筒
.
分频器
• 分频就 把信号分成两个或两个以上的频段。它能使扬声系统中的各种扬声器 都工作于最佳的频率范围内
• 大部分一只音箱不能全频带还原音频信号，事实上每单元负责部分频带信号 还原，比如高频单元、低频单元或者高频音箱和中低频音箱的声场系统。
.
压限器
• 压限器 是压缩与限制器的简称。 • 压缩器：是一种随着输入信号电平增大而本身增益减少的放大器。 • 限制器：是一种这样的放大器，输出电平到达一定值以后，不管输入电平怎
.
常见的会议系统表现形式
.
扩声系
统
.
6
为什么要扩声？
.
基本扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
均衡器
功放
音箱
效果器
基本扩声系统组成
.
模拟扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
均衡器 音频分配器
延时器 分频器 压缩限幅器
功放
音箱
模拟扩声系统组成
样增加，其最大输出电平保持恒定的放大器。该最大输出电平是可以根据需 要调节的。 一般地来讲，压缩器与限制器多是结合在一起出现，有压缩功能 的地方同时也就会有限制功能。
.Leabharlann 励器• 激励器 是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和 美化的声处理设备。通过给声音增加高频谐波成分等多种方法，可以改善音 质、音色、提高声音的穿透力，增加声音的空间感。现代激励器不仅可以创 造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完 美、音乐更具表现力。
XXXXXXXXXX有限公司
.
目录
1
系统简介
2
系统组成
3
案例分享
4
总结
.
系统简介
• 随着科学技术的发展，会议室已从一个单纯的以听、说、看为主的交流场所 ，逐渐演变成为一个具有多种功能的综合性的信息资源交流场所，可以用来 举行各类常务会议、日常会议、接待会议、领导会议、报告会和演示会等。 满足演讲、讲座、培训、演示、报告、指挥、调度、学术交流、新闻发布、 文艺演出、娱乐联欢活动 他一些诸如同声传译、远程视频会议、投票表决、影院、卡啦OK等特殊方面 的需要
.
延时器
• 延时器 是一种可将节目信号延迟一个短时间的声加工设备。 • 常见的使用方法： • 剧场、会场和多功能厅等多通道主扩声＋后场补声时，补声需要延声来改善
语言清晰度或抑制重声； • 大场所采用分散扩声时，为改善交叠区语言清晰度使用； • 与混响器结合使用获取良好临场感效果。
.
反馈抑制器
• 反馈抑制器 是一种自动拉馈点的设备，当出现声反馈时，它会立即发现和 计算出其频率、衰减量，并按照计算结果执行抑制声反馈的命令。
吊挂话筒
乐器话筒
领夹话筒 头戴话筒
台式话筒 界面话筒
.
Sennheiser9000 Sennheiser5200 .
调音台
• 调音台又称调音控制台，它将多路输入信号进行放大、音质修饰和音响效果 加工、混合、分配，是扩声系统的主要控制设备
.
调音台的基本结构与功能
信号接口 控制 界面
.
单声道输入 4~64路
立体声输入 2~8路
输出2~27路
均衡器
• 均衡器 对音频信号的频率响应特性进行补偿，均衡器将整个音频频率范围分 为31个频段，使用者可以根据实际情况，对不同频率的声音信号进行不同的 提升或衰减，以达到补偿由于各种原因造成的声音信号中欠缺的频率成分和 抑制过多的频率成分的目的。
.
效果器
• 效果器 是利用数字信号处理技术来模拟各种厅堂效果 和特殊声音效果（声源 效果）的音响器材。它们可以弥补自然混响的不足以改变和美化声色，还可 以产生各种特殊的音响效果以增强音响艺术的感染力。数字混响效果器有三 大基本功能：混响、延时、非线性 效果。
.
数字处理扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
数字信号 处理器
功放
均衡器 音频分配器
延时器 分频器 压缩限幅器
音箱
数字处理扩声系统组成
.
数字控制扩声系统组成
艺术——声音的创作
话筒/音源
数字调音台
技术——声音的还原
数字信号 处理器
功放
音箱
激励器 效果器 反馈抑制器 压缩限幅器
• 扩声系统啸叫的出现要同时具备三个条件： 1、话筒与音箱同时使用； 2、音响放送的声音能够通过空间传到话筒； 3、音箱发出的声音能量足够大、话筒的拾音灵敏度足够高
产生“啸叫”的原因是系统的正反馈，如下图 话筒 系统（放大）
音箱
.
产生啸叫的原因
• 常用抑制“啸叫”的手段
反馈抑制器的功能：
压缩限幅器的功能：
.
多媒体会议系统子系统
• 根据我们长期对会议系统的研究，设计和安装所积累的经验以及对会议系统 概念的分析和理解，我们在设计方案会议系统项目分为以下几类子系统： • 数字发言子系统 会议桌牌子系统 数字会议表决子系统 数字会议IC卡签
到子系统 红外同声传译子系统 数字自动跟踪视像子系统 • 会议扩声子系统 • 显示子系统 桌面液晶显示升降子系统 信号切换系统 • 音视频记录子系统 • 远程视频子系统 • 集中控制子系统 • 主席台灯光照明子系统 • 舞台灯光、舞台幕布、舞台机械 • 无线干扰屏蔽子系统
自动衰减“啸叫”频率， 消除“啸叫”
减少频率
对比
改变信号放大比例， 防止“啸叫”
减弱动态
.
数字信号处理器
• 数字处理器 将多种模拟周边进行整合，内部的架构普遍是由输入部分和输出 部分组成，
• 输入部分包括，增益控制，均衡调节, 延时， 极性（相位）转换 • 输出部分包括：信号分配路(2X2 2X3 1X6)，高通滤波器，低通滤波器，均衡
器，极性（相位），增益，延时，限幅器等。
输入部分
.
输出部分
.
功率放大器
• 功率放大器 它能将输入输入信号电压转换成高功率输出而推动音箱放声 • 按功放与扬声器匹配方式，可分定阻抗输出和定电压输出； • 按功率放大器的使用元件分类，可分电子管、晶体管、集成电路、V-MOS功
噪声门 扩展器
数字控制扩声系统组成
.
专业音源
CD机 DVD机
硬盘录音机
.
卡座 MD机
DJ 设备
话筒
话筒:将声信号转换为电信号的换能器。
按传输方式分类 有线话筒
按转换方式分类 动圈话筒
按指向性分类 全指向性话筒
无线话筒
电容话筒
心型话筒 超心型话筒
.
话筒分类
按用途分类 人声话筒
按使用方式分类
手持话筒
.
分频器
• 分频就 把信号分成两个或两个以上的频段。它能使扬声系统中的各种扬声器 都工作于最佳的频率范围内
• 大部分一只音箱不能全频带还原音频信号，事实上每单元负责部分频带信号 还原，比如高频单元、低频单元或者高频音箱和中低频音箱的声场系统。
.
压限器
• 压限器 是压缩与限制器的简称。 • 压缩器：是一种随着输入信号电平增大而本身增益减少的放大器。 • 限制器：是一种这样的放大器，输出电平到达一定值以后，不管输入电平怎
.
常见的会议系统表现形式
.
扩声系
统
.
6
为什么要扩声？
.
基本扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
均衡器
功放
音箱
效果器
基本扩声系统组成
.
模拟扩声系统组成
艺术——声音的创作
话筒/音源
模拟调音台
技术——声音的还原
均衡器 音频分配器
延时器 分频器 压缩限幅器
功放
音箱
模拟扩声系统组成
样增加，其最大输出电平保持恒定的放大器。该最大输出电平是可以根据需 要调节的。 一般地来讲，压缩器与限制器多是结合在一起出现，有压缩功能 的地方同时也就会有限制功能。
.Leabharlann 励器• 激励器 是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和 美化的声处理设备。通过给声音增加高频谐波成分等多种方法，可以改善音 质、音色、提高声音的穿透力，增加声音的空间感。现代激励器不仅可以创 造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完 美、音乐更具表现力。
