哈广1KW发射机工作原理课件
ZHT-PDM 1 kW中波发射机调制功放的工作原理与维修
图１ 调制功放电路组成原理图１．１ 电平转换电路电平转换电路由2Q3、2Q4和2U1及相关电路组成。
调制器送来的是可变方波脉冲，脉冲低电位为0，高电位为+15 V，方波脉冲经转换电路转换成0～60 V 的调制驱动信号，以满足后级功放管IRF140饱和导通的要求。
１．２ 调制驱动电路调制驱动电路由Q1、Q2和二极管CR1组成。
251图２ 功率放大器原理简图２ 调制功放的故障维修调制功放常见故障原因单元上下指示灯全部变红，入射功率指电流减小。
故障原因是：调幅过大造成冲损坏，功放单元过热或温度继电器损坏。
盒上DS4-DS6变红，继电器控制板上变红。
故障原因是：天馈线系统驻波过大，-72 V 电流过大保护，应检查天馈线系统和输出槽路。
（3）加电后PA盒指示灯DS4-DS6变红，继电器控制板指示正常。
故障原因是：调制信号没到位，射频驱动信号没到位，PA盒负载开路或严重失配。
（4）低功率正常，功率加大后出现降功率或无功率输出故障。
故障原因是：驻波反射保护设置过于灵敏，调整继电器控制板上W2。
降低保护灵敏度，若故障仍无法排除，则多为天馈线系统出现故障。
调制功放典型故障的维修调制功放的常见故障为功放单元调制驱动灯亮、功放单元功放指示灯亮、功放单元调制驱动和功放指调制驱动灯亮，说明调制驱动电路有故障，首先应管D极与S极的电阻，即可大致判断场效应管的好坏，损坏时一般比正常时电阻小。
再就是要检查驱动集成块L7667是否损坏。
正常情况下，L7667值为8.5～9 kΩ（红接4、黑接5），红黑表笔互换为24～32 kΩ；3-6脚间阻值为17～26 kΩ（红接接6），红黑表笔互换为4.8 kΩ左右。
如果测得的数据与上述数据相差很大，基本可以判断集成块坏。
功放单元功放指示灯亮，说明功放部分有损坏的元件，可分别测量功放输出J2-1和J2-2正反向对地阻值，如果阻值偏低，说明有部分场效应管损坏，然后再分别检查每个场效应管是否正常。
1kW全固态调频广播发射机组成原理及维护
３ ０ Ｗ，立 体 声和 单声 道 信号 是平 衡 输 电源采 用优 质开 关 电源 ，可使 电 各模 块 间用总线 连接 ，便 于维护 人员 入 或不平衡 输入 ，还可加 一路 Ｓ Ｃ Ａ辅 源效率 提高 到 ９ ０ ％ 以上。开关 电源控 检查和故障排除 ， 电源采用 开关 电源 ， 助信道信号 。 制芯 片采用 进 口军用级 Ｉ Ｃ ，设 计优 化 提 高 了效 率 。该 机 内有保 护 电路 ，当 ２ 功 率 放 大 器 天馈 系统 发生故 障 时 限制 功率 ，同时 合理 ，稳定 性好 ，采用 先进 的防雷 措 施 ，对 于 弱雷采 用旁 路 吸收 ，对 于 强
雷采 用切 断输 入 电路 ，有 效 的克服 了 电源窜人设备的感应雷的危害。同时 ， 该 电源具 有交 流输 入过压 和输 入欠 压 保护 以及交流输入过流保护功能。 该机每年进行 １～２次清洁即可 ， 每 月检查 备 电表 的读 数 是否在 正 常的 范 围 内；输 出功率保 持 不变 ，检查 反
１ 激 励 器
激励 器功 率过 大 时，机器 自动 关 闭 ， 面板 “ Ｖ Ｓ ＷＲ”红灯亮 。内有频率合成 并显示 问题所在 。 ３ ０ Ｗ 激励器 ， 整机采用 Ｓ ＭＤ技术 ， 器 ，可 自行 选 用工 作频 率 ，输 出功 率 ４ 整 机 电源
交 流 接 触器
提高 了整机的性 能 ， 采用模块化技术 ，
（ 新疆广 电局 节传 中心 ８ １ １ ２台 ）
１ ５ Ｏ
特 点。 ３ 整机 保 护 和 控 制 电路
当天线系统失配时 ， （ Ｖ Ｓ ＷＲ ＞ Ｉ ５） ，
保 护 电 路 自动 切 断 直 流 电 源 ， 功 放 停
止工作 。控制 温度 的信 号来 自温 度传 感器 ， 当功放组件外壳温度 ≥６ ５ ￣ （ ２ 时， 保 护 电路 自动 切断直 流 电源 。当合成 器与低通滤波器 之间匹配 出现 问题时 ， 机器 将 自动关 闭并显 示报 警情 况 。当

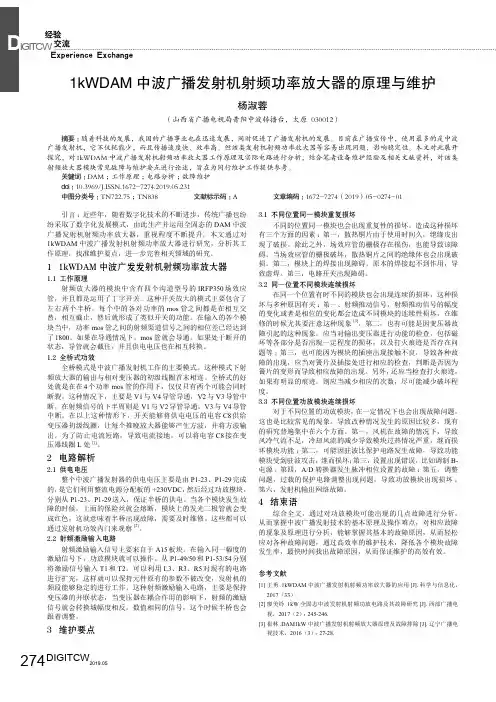

1kWDAM中波广播发射机射频功率放大器的原理与维护
交流Experience ExchangeDI G I T C W 经验274DIGITCW2019.05引言：近些年，随着数字化技术的不断进步，传统广播也纷纷采取了数字化发展模式，由此生产并运用全固态的DAM 中波广播发射机射频功率放大器，重视程度不断提升。
本文通过对1kWDAM 中波广播发射机射频功率放大器进行研究，分析其工作原理，找准维护要点，进一步完善相关领域的研究。
1 1kWDAM 中波广发发射机射频功率放大器1.1 工作原理射频放大器的模块中含有四个沟道型号的IRFP350场效应管，并且都是运用了丁字开关。
这种开关放大的模式主要包含了左右两个半桥。
每个中的各对功率的mos 管之间都是在相互交替，相互截止，然后就形成了类似开关的功能。
在输入的各个模块当中，功率mos 管之间的射频渠道信号之间的相位差已经达到了1800。
如果在导通情况下，mos 管就会导通。
如果处于断开的状态，导管就会截住，并且供电电压也在相互转换。
1.2 全桥式功效全桥模式是中波广播发射机工作的主要模式。
这种模式下射频放大器的输出与相对变压器的初级线圈首末相连。
全桥式的好处就是在在4个功率mos 管的作用下，仅仅只有两个可能会同时断裂。
这种情况下，主要是V1与V4导管导通，V2与V3导管中断。
在射频信号的下半周则是V1与V2导管导通，V3与V4导管中断。
在以上这种情形下，开关能够将供电电压的电容C8供给变压器初级线圈，让每个推晚放大器能够产生方波，并将方波输出。
为了防止电流短路，导致电流接地，可以将电容C8接在变压器线圈L 处[1]。
2 电路解析2.1 供电电压整个中波广播发射器的供电电压主要是由P1-23、P1-29完成的，是它们利用整流电源分配板的+230VDC ，然后经过功放模块，分别从P1-23、P1-29送入，保证半桥的供电。
当各个模块发生故障的时候，上面的保险丝就会熔断，模块上的发光二极管就会变成红色，这就意味着半桥出现故障，需要及时维修。

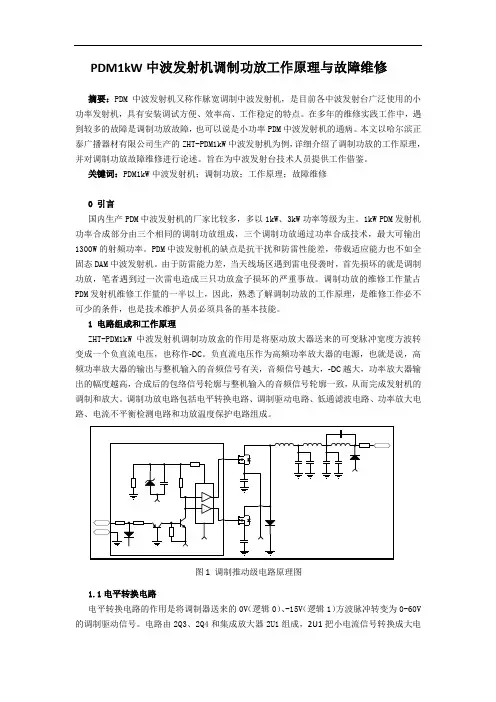

PDM1kW中波发射机调制功放工作原理与故障维修
PDM1kW中波发射机调制功放工作原理与故障维修摘要：PDM中波发射机又称作脉宽调制中波发射机，是目前各中波发射台广泛使用的小功率发射机，具有安装调试方便、效率高、工作稳定的特点。
在多年的维修实践工作中，遇到较多的故障是调制功放故障，也可以说是小功率PDM中波发射机的通病。
本文以哈尔滨正泰广播器材有限公司生产的ZHT-PDM1kW中波发射机为例，详细介绍了调制功放的工作原理，并对调制功放故障维修进行论述。
旨在为中波发射台技术人员提供工作借鉴。
关键词：PDM1kW中波发射机；调制功放；工作原理；故障维修0 引言国内生产PDM中波发射机的厂家比较多，多以1kW、3kW功率等级为主。
1kW PDM发射机功率合成部分由三个相同的调制功放组成，三个调制功放通过功率合成技术，最大可输出1300W的射频功率。
PDM中波发射机的缺点是抗干扰和防雷性能差，带载适应能力也不如全固态DAM中波发射机。
由于防雷能力差，当天线场区遇到雷电侵袭时，首先损坏的就是调制功放，笔者遇到过一次雷电造成三只功放盒子损坏的严重事故。
调制功放的维修工作量占PDM发射机维修工作量的一半以上，因此，熟悉了解调制功放的工作原理，是维修工作必不可少的条件，也是技术维护人员必须具备的基本技能。
1 电路组成和工作原理ZHT-PDM1kW中波发射机调制功放盒的作用是将驱动放大器送来的可变脉冲宽度方波转变成一个负直流电压，也称作-DC。
负直流电压作为高频功率放大器的电源，也就是说，高频功率放大器的输出与整机输入的音频信号有关，音频信号越大，-DC越大，功率放大器输出的幅度越高，合成后的包络信号轮廓与整机输入的音频信号轮廓一致，从而完成发射机的调制和放大。
调制功放电路包括电平转换电路、调制驱动电路、低通滤波电路、功率放大电路、电流不平衡检测电路和功放温度保护电路组成。
图1 调制推动级电路原理图1.1电平转换电路电平转换电路的作用是将调制器送来的0V（逻辑0）、-15V（逻辑1）方波脉冲转变为0-60V 的调制驱动信号。
浅析pdm1kw中波发射机功放单元工作原理
浅析PDM1kW中波发射机功放单元工作原理塔拉内蒙古新闻出版广电局乌拉盖077台内蒙古锡林郭勒盟026000【摘要】本文简要介绍了全固态PDM1kW广播发射机高频功率放大单元各功能电路的构成和相应的工作原理，特别对输入的有关信号的变化和性质做了较为详细的分析。
【关键词】射频驱动信号的分配调制信号的电平转换高频功率的放大【中图分类号】TN934.81【文献标识码】A【文章编号】2096-0751（2020）01-0019-04在全固态PDM1kW中波发射机中，PA盒中集成了三个相对独立的功率放大单元，每个输出功率可达450W。
从功率放大单元实际电路构成来看，它在实际设计上除了有射频功率放大功能外，还具有诸如电平转换、调制信号驱动放大、功放提供保护和调制与功放故障告警等功能，功放单元本身就是一个集功率放大功能实现和工作保护为一体的多功能工作单元。
本文将结合具体电路对该单元的工作和工作保护原理做一简要分析。
限于篇幅和分析角度，笔者未提供完整的电路原理图。
本文拟按该单元各电路工作任务的不同，将其分为射频驱动信号电路、调制信号的电平转换与驱动电路、射频功率放大电路、功率放大单元的温度检测与保护四个方面进行分析。
1射频驱动信号分配和电流不平衡检测电路分析如图1所示，该电路主要由高频变压器T1、1CR1、1Q1及相应的电阻、电容构成。
其中，高频变压器T1的初级绕组由两个圈数相等，绕向相反的线组组成，高频变压器初级的两个绕组既是作者简介：塔拉内蒙古新闻出版广电局乌拉盖077台高级工程师射频驱动信号的分配端，也是电流不平衡检测信号形成的主要前端。
之所以将高频驱动信号分成两路，是因为其驱动的对象是由8只并且两两并联的IRF140构成的所谓的桥式D类射频功率放大器，其放大器的桥间由输出变压器的初级线圈连接，若使变压器的初级线圈产生电流回路，桥上对应的功放管必须同时导通。
因此，只能把射频驱动信号分成两路，两路分别同时驱动对应的射频功放管，使之同时导通并在变压器初级形成放大的射频电流。
全固态PDM1kW中波广播发射机原理及维护
全固态PDM1kW中波广播发射机原理及维护摘要：随着国家的发展，对无线电传输设备的性能提出了更高的需求，随着电子科技的发展，目前市场上有1kW全固态PDM中波广播发射机；这种既能保证高品质的电台传输，又能大大减少信号传输的周期，极大地适应了高水准的广播节目要求，但因为这种中波广播发射机刚刚推出，技术发展还不够完善，使用过程中仍会遇到许多问题，并且对其组成也没有完全认识；这将给其普及应用带来诸多阻碍。
文章就1kW全固态中波广播发射机的原理及维护做了简单的探讨，以期对其在实际应用工作有一定的借鉴意义。
关键词：全固态PDM1kW；中波广播发射机；原理引言：近几年，全固态PDM 1 kW的中波广播发射机得到了大量的应用，这一新型的发射机采用固态放大器件和脉冲宽度调制的新的回路，不但体积小、重量轻，而且功耗低，音质也得到了很好的改善，工作性能也很好。
相对于常规高容量的大功率电子管固体发射装置，它不但可以减少功耗，而且提高了整个系统的工作效能，而且在体积、重量、音质和稳定性上都有很大的提高。
一、全固态PDM1kW中波广播发射机原理全固态PDM 1kw中波广播发射机由三个部分构成：电源部分、音频部分和高频部分，其中，该部分的输出载波标称为1 kw，而其真实的功耗是0至1.2 kw；在实践中，还要求将PDM1kw中波广播发射机的载频在531khz-1602khz，响应频率在1 Db以下的区间内，从而使响应频率低于1 Db的真实操作效率不低于85%。
全固态PDM 1 KW中波广播发射机的工作方式是：首先，对1kw全固体 PDM中波电台发射机的声音信号进行高效地加工，然后利用负荷波信号对其声音进行调制，从而获得期望的宽度调节。
第二，第一，再一次扩大调制的脉冲，然后把调制脉冲输出到调制电路，根据调制信号的传输需求对调制脉冲功率和幅度进行适当的调节。
第三，利用低通波滤波器作为对变脉冲功率和振幅的最佳调节。
第四，将音频信号进行放大，对音频信号的调谐滤波进行适当的调节，然后将其发送到中波的广播发射天线上。
1kW调频发射机工作原理及维护经验
图１ 立体声复合信号的频谱
调频广播与中波调幅广播相比，具有信噪比好、能进行高保真度广播、立体声广播等特点和优势，在国内得到了迅速发展。
现就四川广播电视台613发射传输台1 kW数字发射机为例，对其基本结构、数据采集监控及故障判断维护等方面做以下介绍。
１ 调频发射机的工作原理及架构
四川广播电视台613发射传输台1
调频发射机主要由激励器、分配器、功放单元、合成器、显示控制单元、电源系统以及风冷系统等组成。
显示控制系统包括显示单元、控制单元、风冷系统、配电及其他外围设备，主要作用是显示发射机的工作状态，控制发射机工作过程，保证发射机最大程度地处于安全工作范围内。
发射机带有RJ45、RS485
信接口，机器的工作状态可通过计算机。
FM1KW调频发射机及多工器原理
FM1KW调频发射机及多工器原理---罗世钰罗世钰FM1KW发射机及多工器工作原理及故障处理16例一、FM1KW发射机的基本工作原理1、FM1KW发射机的组成意大利FM1KW发射机主要由音频处理器、同步广播的还有同步器、调频激励器、两个48V直流电源、两个500W射频功放器和逻辑单元等组成。
FMIKW发射机的机械结构为盒式接插连接、各单元盒可以拔出，互换性较好，便于维护。
分配器13M5659A与1KW功率合成器13M56670设置在机架上；射频信号进入功放单元后，由于有多个功放管放大,所以还有多个分配器与合成器，详见资料图。
2、FM1KW发射机工作原理方框图:3、FM1KW发射机的基本工作原理前方的10G微波信号或卫星信号进入数字接收机，从接收机输出的左、右（L、R）声道音频信号分别进入音频处理器进行处理，同步广播的经同步器、再经调频调制，把音频信号用调频的方式调制到87.5~1 08MHz中的各自载频上，进行放大等处理，输出0~20W步进可调节的射频激励信号给分配器13M565 9A，分配器输出两路信号分别送到两个500W射频放大器。
500W放大器主要由两个BLF278场效应管组成。
而每个场效应管内部都是由两个场效应管封装一体上，实际上是有四个场效应管进行功率合成输出500W功率，后由两个500W射频放大器经功率合成器13M 56670合1000W功率输出到多工器，多套广播信号经多工器合成一路，经天线馈线到天线进行开路发射。
基本与电视发射机相似。
直流电源是提供48V、+24V、+12V、-12V和+5V各种直流电压，供各单元所需的各种不同直流电压。
一个放大器对应一盒电源。
逻辑控制单元分别对调频激励单元、直流电源和功放单元等进行逻辑自动控制，如检测到反向功率过大时，立即把功率放大器的供电自动关闭；功放单元不工作时，它发指令给激励器，让激励器输出变小或为零；当市电电源不正常时，它将自动切断直流电源的AC供电等等。
PDM 1KW中波发射机功率合成母板故障处理二例
研究Technology StudyI G I T C W 技术22DIGITCW2020.07哈广生产的GZ-G1K-Ⅴ型PDM1KW 中波广播发射机大部分主要部件都采用了独立的印制板接插式结构，这给发射机的维护检修带来极大的方便，同时也大大地提高了机器的安全性、稳定性和可靠性，其中最为典型的就是功率合成母板这一板块。
1 功率合成母板的工作原理功率合成母板由多块功放板组合而成，其中包含了一块前置放大板、两块功率放大板、两块调制驱动板和母板，母板作为插槽基座连接其他五块独立板块，这五块独立板块按一定顺序排列，一旦插错会引起连锁故障而无法开机。
如图1所示。
图1 功率合成母板简图发射机工作时射频信号由频率合成振荡器产生，振荡器的输出馈送到前置放大板进行预放大，前置放大板由+30V 和-115V 供电，经过三级放大电路后推动前置放大器的末级，为功率放大器提供驱动激励信号。
射频信号从前置放大板输出后进入母板的高频变压器T1，从T1的次级输出端经串联谐振回路和并联谐振回路后，分别送至两块功率放大板的射频输入端[1]。
另外，平衡双端输入的音频信号进入调制器板，经过音频信号处理器转换为不平衡单端信号，再经过一系列的有效调制后形成调制推动信号并进入调制驱动板，通过调制驱动电路对该信号进行脉冲放大和解调后，得到稳定运行的直流和音频信号，最后将其输出至功率放大板以实现幅度调制[2]。
功率放大器是一个丁类开关放大器，它将来自调谐回路输出的正弦波射频电压和叠加了音频信号的直流电压进行幅度调制，得到射频调幅波。
两块功率放大板输出的调制信号送至功率合成变压器的初级，得到总的合成功率后送至输出网络[3]。
其工作流程图如图2所示。
图2 功率合成母板工作流程图2 功率合成母板故障分析与处理故障现象1：发射机在开机过程中，突然出现故障PDM 1KW 中波发射机功率合成母板故障处理二例黄楚勇（广东省揭阳中波转播台，揭阳 522000）摘要：哈尔滨广播器材有限责任公司（简称哈广）生产的GZ-G1K-Ⅴ型PDM 1KW 发射机的功率合成母板由多块独立的功放板组合而成，一旦出现故障可针对某一板块进行维修，效率大大提高。
浅析1kW广播发射机PA盒原理
２ ０ １ ３年 ２月下
Ｃ ｏ ｎ ｓ ｔ ｕ ｎ ｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ 电子 科 技
浅析１ ｋ Ｗ广播发射机Ｐ Ａ 盒原理
肖辉
（ 新 疆广电局节传 中Ｉ 心８ １ １ ５台 ，新 疆阿勒泰
８ ３ ６ ５ ０ ０）
摘 要 ：近几年来 ，调 幅发射机广泛 的应 用于通信 系统和其他无线电 系统 ，尤其是 中短波的广播通信领 域 ，所 以现在的广播通 常运 用的都是调幅发射机 。Ｐ Ａ盒作为整个发射机的核心部位 ，对发射机起 着领导性的作用 ， 但 它在 广泛应用的同时也 常常会 出现一些故障。本文将在 分析全 固态中波 （ Ｐ Ｄ Ｍ） ｌ ｋ Ｗ 广播发射机 Ｐ Ａ盒原理 的基础上 ，
１ ｋ ｗ广播发射机和 Ｐ Ａ盒的简述 点亮 ， 这时可 以卸下功放小盒后使用数字 万用表二极管档 ， 黑 （ 一） 简述 ｌ ｋ ｗ 广播发射机 。 全 固态 中波 ｌ ｋ ｗ 广播发射机 表笔接地 ，红表笔分别测试 Ｐ １ 、Ｐ ２点 ，读数应在 ４ ９ ０ ￣５ ２ １ 是 一种将信号转换成其他形式发射 出去的装 置。 它 的电源部分 之间 。 如有读数不在此之 间的则对应场效应管损坏 。当有调制 可 以显 示出电压和 电流指数 ， 并具有过压、 过流保护和完善可 管损坏 时，我们可 以卸下功 放小盒后使用数字万用 表二极管
进 而 分 析 其 在 实际 工作 时 出现 的 问题 ，并 提 出相 应 的 解 决 思路 和 方 法 。 关键 词 ：发射机
一
文献标识码： Ａ
文章编号：１ ６ ７ ４ — ７ ７ １ ２（ ２ ０ １ ３ ） ０ ４ — ０ ０ １ ３ — ０ １
、
靠 的避 雷措施 。 它 的工作原理与 电子管 Ｐ Ｄ Ｍ 发射机 的工作原理 档 ，黑表笔接地，红表笔测试 Ｑ １ 、Ｑ ２的 Ｄ极 ，读数应 为 ４ ０ ０ 是类似 的。 但不 同的是，它在去掉电子管的基础上使用大功率 左右 ， 但这种故障一般不是单独发生 ， 它一般伴有 其他 器件损 场效应管 ， 并使用发射功率合成 的变压器 ， 这 就是它能够稳定 坏 。 工作的主要原因，同时也 是它 能够 高效工作 的重要前提。 （ 二） 一些综合故障及其解 决方法 。 有时一些 问题 出现 在 （ 二 ）对于 Ｐ Ａ盒 的概述 。在整个广播发射器的工作过程 激励放 大器上 ，在第一步检查时，并不 能检查 出 Ｐ Ａ盒 出现 的 中，Ｐ Ａ 盒起着 非常重要 的作用 ，可 以说它相当于整个 发射 器 故障 ， 它主要表现 出来 的现象是拉低激励信号 ， 在发射机开机 中的领导 ， 它主要包括了功 率放大器和调制器 。 功率放大单元 后无功率，Ｐ Ａ盒指示灯 Ｄ Ｓ ３ 一 Ｄ Ｓ ６亮红灯 ，在 ３块功放板 Ｉ Ｒ Ｆ １ 包括 了预推动功率放大器、六路分配器 、功放 模块 、六路合 成 ４ ０管子没有发现损坏的管子 ， 然后检查 出 Ｉ Ｒ Ｆ １ ４ ０功放管全都 器、 低通滤波器和监测单元 。 这个单 元的最大输 出载频功率为 正常没有损坏， 但其 中一个功放板上的激 励保护封锁 电路 中集 １ ． ４ Ｋ Ｗ ，总 电源输 出电流由 Ｍ １ 指示 ， Ｄ Ｓ ７ 指示后面板上 的一 ７ ２ Ｖ 成块 ７ ６ ６ ７ 损坏 ， 在更换 ７ ６ ６ ７ 集成块后重新上机试验故障依旧 ， 电压 。Ｄ Ｓ ｉ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３分别显示功放单元 １ 、功放单元 ２ 、功 根据正常的思路在检查激励放大并没有发现 问题， 所以故障应 放单元 ３的故障指示 ，为了保障功放管 的安全可靠工作，２ ５ ０ 当还在 Ｐ Ａ盒 内，这就 告诉我们有时需要用另一种 思路来考 虑 Ｗ的功放模块往往采用 ３ ０ ０ ｗ的 晶体场效应管，而 且所有 的射 这类 问题 。 第二步检查时发现 Ｐ Ａ盒发现 ３只 ２ ２ ０ ０ ０ ｕ Ｆ电解 电 频电路板都采用聚 四氟 乙烯玻璃布双面覆铜箔板， 这就可 以充 容有一只没有容量 损坏 ，另外两只容量 降低 。功放板 内有 ５ 分显现出功放管损耗 小、 输 出功率大的优点。 万一 出现故障时 ， 只Ｉ Ｒ Ｆ １ ４ ０损坏 。重新更换以上 元件后上机试验 ，当输 出功率 也会有 Ｄ Ｓ １ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３的正极连接 到一起送到整机面板上 ，显 调到 ２ ０ ０ Ｗ时第 ３个功放板烧毁 。此时就 会怀 疑新换 的 ７ ６ ６ ７ 示 出故障时的 电压， Ｄ Ｓ ４ 、 Ｄ Ｓ ５ 、 Ｄ Ｓ ６也会 帮助其调制驱动故障 ， 有 问题， 但 当发射机正常播出 ３小时候再 一次 出现故障 时发现 分别指示功放单元 １ 、功放单元 ２ 、功放 单元 ３ ，它们就相 当 输 出变压器烧 毁同时烧毁 ８个 Ｉ Ｒ Ｆ １ ４ ０管子，发现 以前 的变压 于此 时的工作助手 。 器就有打火现象 ， 这才是发射机总是 出现故障的隐蔽原因。 此 二 、Ｐ Ａ 盒 常见 的故障 以及处理方法 时如果为了保险起 见可 以再次重新检查一下 Ｐ Ａ 盒 ，在 更换输 （ 一 ）出现在效应管上的 问题 。 一种 故障是发射机在刚开 出铜片和绝缘垫片换掉 ８只烧毁的管子后上机试 验时机器 正 机过程 中， 发现 了 Ｐ Ａ盒左侧 Ｄ Ｓ ４灯不亮 ， 而Ｄ Ｓ ５ 、 Ｄ Ｓ ６ 亮 红灯 ， 常播 出，功放板温 升正常，工作 ８小时候没有再次 出现故障 ， 发射 功率 极低 ，并闻到焦糊 味，这就可 以根据现象判断为 Ｐ Ａ 才可 以最终确认发射机维修 结束 。 盒 内功放 小盒损坏 ，此 时应关机后卸下 Ｐ Ａ盒拿出对应 的功放 在整个维修过程中一定要细致 ， 最好检查每一个可能出现 小盒 ， 更换场效应管上机试验，然后故 障就可 以排除 。另一类 故障的部位 ， 这样不但可以节省维修 的时间， 还可 以避免多次 故障是发射机开机 后发射功 率降低 ，打 开发射机前 门发现 Ｐ Ａ 烧 毁功放管子 。 维修过程中通常检 查的方法是冷态检查 ， 就是 盒上 Ｄ Ｓ ４亮红灯。 根据故 障现象可 以先检测功放小盒 内调制场 使用数字万用表二极管档 ，黑笔接地，红笔对应测试 点读数 。 效应管 ，发现 调制 管损坏 ，更换后上机试验 故障即可排除 。大 三 、 结语 部分 Ｐ Ａ盒出现的故障是由于功率产效应管和调制场效应管出 Ｐ Ａ盒作为整个广播发射 机中的核心部位 ，我们需要时刻 现 问题 ， 但还有一类问题是出现在发射机 的高频通路上 。 这类 注意它可能发生的故障， 学会运用排除的方法来解决问题 ， 按 不常见的故障现象通常是在检修清洁发射机 时， 发现发射机的 照 了解情况、分析判断 、 测量验证并予 以更换等 ３个步骤 ， 来 输 出功率和输 出电流都为零 ，中放 电流 、推动 电流 、推动 电压 进行分析故障推理，这才是一个合理科学的故障解决方法。 均变小 ， 但主 电源和中 间放大电源均正常， 控制检测器上的面 参考文献： 板和 中间放大器备用均红灯报警 。 发生了这种故障后就应该结 【 １ 】 陈晓卫． 全 固态中波广播发射机 使 用与维护 『 Ｊ ｖ Ｉ １ ． 北京： 中 合推动 电流和推动 电压一 同分析 ， 在 调制功放器 的高频激励检 国广 播 电视 出版 社 ． 测孔上检测是否有高频激励 电压后 ， 故障部位就可 以缩小到高 【 ２ 】 陈涛 ， 孙伟， 张旭， 等． 变风 速条件下风 电齿轮随机 可靠性 频调谐 回路 中。 优化 ｍ． 沈阳大学学报， ２ ０ １ １ （ ５ ） ． 根据这种分析方法 ，我们可 以就大概总结出 Ｐ Ａ 盒 出现故 【 ３ 】 史萍， 倪 世 兰． 广播 电视技术概论 【 Ｍ】 ． 北京 ： 中国广播 电 障时的处理方法 了。当故障发生后功率降低，故障指示灯成对 视 出版 社 ．
1kW调频发射机封锁控制电路原理及故障
ｒ
Ｃ０ ４Ｂ ６ Ｅ
Ｒ １ ５
Ｉ Ｒ 霹 ｌ Ｏ ｋ ６
图 Ｉ 封锁控 制电器
