变电站二次——信号回路

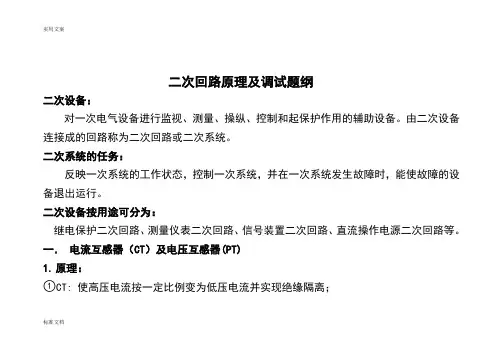

变电站二次回路原理及调试

二次回路原理及调试题纲二次设备:对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。
由二次设备连接成的回路称为二次回路或二次系统。
二次系统的任务:反映一次系统的工作状态,控制一次系统,并在一次系统发生故障时,能使故障的设备退出运行。
二次设备按用途可分为:继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等。
一.电流互感器(CT)及电压互感器(PT)1.原理:○1CT: 使高压电流按一定比例变为低压电流并实现绝缘隔离;标准文档有外装CT、套管CT(开关、主变);还分为充油及干式等;二次绕组分为多组及抽头可调变比式等。
○2PT:使高电压按一定比例变为低电压并实现绝缘隔离;一般都外装;有充油及干式等;还有三相式、三相五柱式及单相PT(线路用)等;二次绕组分为主绕组及副绕组(开口三角:为保护提供零序电压)。
2.用途:○1CT:为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电流按一定比例变化所需的二次电流(包括相电流及零序电流。
);○2PT:为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电压按一定比例变化所需的二次电压;3.二次负载:○1CT:低阻抗运行,不得开路;二次回路阻抗越高误差越大;CT二次开路将产生高低压危及人身安全;(备用CT必须可靠短接;带有可调变比抽头的CT,待用抽头不得短接。
)标准文档○2PT: 高阻抗运行,二次回路阻抗越低误差越大;不得短路。
4.极性:○1 CT:一次电流流入端与二次电流流出端为同极性;○2 PT:一次电压首端与二次电压首端为同极性。
5. 二次线:○1 CT:由二次端子电缆引入CT端子箱—控制室—按图纸设计依次串入各装置所需电流回路;○2 PT: 由二次端子电缆引入PT端子箱—控制室—按图纸设计依次并接各装置所需电压回路;6.新装及更换改造注意事项:○1 CT:所有端子、端子排的压接必须正确可靠;一、二次极性试验正确、变比试验正确、伏安特性符合各装置运行要求;更换CT前首先进行极性试验并正确详细记录,CT更换后进标准文档行的极性试验必须与更换前极性一致、变比正确、伏安特性应与原CT基本一致;变比、极性、伏安特性的正确性对保护及自动装置是否能正确判断设备的运行状态非常重要,(特别是差动保护)在安装及改造过程中必须认真做好每一项试验工作,才能确保万无一失。
变电站二次接线PPT课件

因此,必须借助于二次回路的展开接线图。
原理接线图缺点:
(1)只能表示继电保护装置的主要元件,而对细节之处无法 表示; (2)不能表明继电器之间接线的实际位置,不便于维护和调 试; (3)没有表示出各元件内部的接线情况,如端子编号、回路 编号等; (4)标出直流“+”、“-”极符号多而散,不易看图; (5)对于较复杂的继电保护装置,很难表示,即使画出了图, 也很难让人看清楚。
1LH
B411~B419,C411~C419,
2LH
N411~N419;
另一组供测量仪表用,其顺序号为 2LH,回路号应取A421~A429, B421~B429,C421~C429, N421~N429,以下类推。
交流回路编号不分奇数和偶数,从电源处开始按顺序编号。
三段式电流保护原理接线图
+
-
+
10.2.3、安装接线图
安装接线图是制造厂生产加工变电站的控制屏、继电保 护屏和现场安装施工接线所用的主要图纸,也是变电站检修、 试验等的主要参考图。
在安装接线图中,各种仪表、电器、继电器和连接导线 及其路径等,都是按照它们的实际图形、位置和连接关系绘 制的。
为了便于安装接线和运行中检查,所有设备的端子和导 线都给加上走向标志。
(3)图形右边有对应文字说明(回路名称、用途等),便 于分析和读图。
(4)导线、端子都有统一规定的回路编号和标号,便于分 类查线、维修和施工。
学会并熟练读工程图是十分重要的,读展开接线图的方 法可以归纳如下: (1)先一次接线,后二次接线。 (2)由图右文字说明,先看交流回路,再看直流回路。 (3)对各种继电器和装置,先找到起动线圈,再找相应的
迅速看懂变电所二次回路及接线

1.3不同线路电流互感器配制方法
2.电压互感器 2.1 接线图
2.2 接线形式
电流互感器的作用是将电力系统的一次电压按一定的变比转换为要求 的二次电压,其工作原理与变压器基本相同。电压互感器的一次绕组 并联接在主电路上,二次绕组接负荷。电压互感器的接线方式主要有 V-V接线和星形-星形/开口三角两种,如上图所示。
V-V接线方式. 为不完全三角形接线,其一次绕组不能接地,二次绕组接地。V-V接线的 特点是:只用两支单相电压互感器就可以获得三个对称的相电压和相对中性 点的线电压,但是无法得到相对地的电压。V-V接线以前较广泛地应用于各种 电测仪表,目前新建110kV变电站已经不再使用这种接线方式。 星形-星形/开口接线. 是目前广泛采用的接线方式,其一次绕组和二次绕组均接地。在这种接 线方式中,从星形二次绕组可以获得相对地的电压、线电压和相对中性点电 压。根据相关规程要求,计量电压必须单独使用一组二次绕组。所以,在电 压互感器二次侧,一般每相配置三个线圈,两个分别用于两组星形接线,一 个用于开口三角接线。现在的电力系统中,绝大多数采用此种接线方式。
1.2接线形式
1.2.1完全星形接线: 可以反映单相接地故障、相间短路及三相短路故障。目前, 110kV线路、变压器、10kV电容器等设备配置的电流互感器均采用此 接线方式。 1.2.2不完全星形接线: 反映相间短路及A、C相接地故障。目前,35kV及10kV架空线路 在不考虑“小电流接地选线”功能(以后简称“选线”)的情况下 多采用此接线方式,以节省一组电流互感器;否则,必须配置三组 电流互感器,以获得零序电流实现“选线”功能。电缆出线时,配 置了专用的零序电流互感器实现“选线”功能,也按此方式配置。 1.2.3.三角形接线: 以往,这种接线用于采用Y,d11接线的变压器的差动保护,使 变压器星形侧二次电流超前一次电流30°,从而和变压器三角形侧 (电流互感器接成完全星形)二次电流相位相同。目前,主变微机 差动保护本身可以实现因主变组别造成的相位角差的校正,主变星 形侧和三角形侧电流互感器均采用完全星形接线。
变电所二次回路编号

W611~W619 W621~W629 W631~W639
U(W,N)760~769,V600 U(W,N)730~739,V600 U(V,W,L,试)710~719,N600 U(V,W,L,试)720~729,N600
中性线N
N11~N19 N111~N119 N121~N129 N121~N129 N211~N219 N291~N299
序号
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31
元件名称
断路器 接地隔离开关 电压继电器 电压互感器 合闸线圈 跳闸线圈 绿色信号灯 信号小母线 预告信号小母线 重合闸继电器 保护出口中间继电器 差动继电器 瓦斯继电器 防跳继电器 干簧继电器 闪光小母线
33
熔断器
L611~L619 L621~L629 L631~L639
2.直流控制、信号及辅助小母线的编号
电路图中的小母线用粗实线表示,并注以文字符号。例如用“+” 和“-”表示控制回路正、负电源;“M708”表示事故音响信号小母线; “-700”表示信号回路负极电源。表10-4所示为直流控制、信号及辅助 小母线文字符号及回路编号。
信号回路是由信号发送机构、接收显示元件及其网络组成的。其作用是反映 一、二次设备的工作状态。回路信号按信号性质可分为事故信号、预告信号、 指挥信号和位置信号4种。 操作电源系统是由电源设备和供电网络组成的,它包括直流和交流电源系统, 作用是供给上述各回路工作电源。变电所的操作电源多采用蓄电池组作为直 流电源系统,简称直流系统,这种直流电源不依赖于交流系统的运行,即使 交流系统故障,该电源也能在一段时间内正常供电,以保证二次设备正常工 作,具有高度的可靠性。对小型变电所也可采用交流电源或整流电源,正常 运行时一般由TV或站用变压器作为断路器的控制和信号电源,故障时由TA 提供断路器的跳闸电源,这种操作电源接线简单,维护方便,投资少。
变电站二次电缆及回路编号

关于二次设计中电缆编号以及端子号的相关说明为便于二次施工设计的统一,现对电缆编号以及端子号作如下说明:一、间隔号:1.主变:1B(#1主变)、2B(#2主变);2.电压互感器:EYH(220kV电压互感器)、YYH(110kV电压互感器)、UYH(35kV电压互感器)、SYH(10kV电压互感器);3.线路:EX(220kV线路)、YX(110kV线路)、UX(35kV线路)、SX(10kV线路);4.电容器:UC(35kV电容器)、SC(10kV电容器);5.电抗器:UK(35kV电抗器)、SK(10kV电抗器);6.接地变及消弧线圈:UQ(35kV接地变)、SQ(10kV接地变);7.所用变:1SB(#1所变)、2SB(#2所变);8.母联:EML(220kV母联)YML(110kV母联)、UML(35kV母联)、SML(10kV母联);9.母分:EFD(220kV母分)、YFD(110kV母分)、UFD(35kV母分)、SFD(10kV母分);10.母差:EMB(220kV母差)、YMB(110kV母差)、UMB(35kV母差);11.其他:ZL(直流);SD(交流);GY(公用);LB(录波);BZT(备自投);JR(加热);12.稳控:WK;二、电缆号:1.101~129:继保室至室内和室外配电场所,开头为电流电压电缆编号;2.131~149:继保室之间的电缆编号;3.151~159:室内配电场所之间的电缆编号;4.160~169:电容器(接地变)成套设备电缆编号,160为电流或者电压电缆编号;6.170~179:主变本体电缆编号,170为电流电缆编号(零序和间隙用A、B加以区分);7.180A、B、C:户外电流互感器电缆编号;8.181~189:户外配电场所电缆编号(断路器);9.190A、B、C:户外电压互感器电缆编号;10.191~199:户外配电场所电缆编号(隔离开关);末位1表示1G,2表示2G、3表示3G、4表示4G、每个机构中的电缆编号加A、B、C、D、E用以区分;注:当用于三圈变时,电缆首位1表示高压侧,2表示中压侧,3表示低压侧。
变电站二次回路介绍

变电站二次回路介绍1)二次回路种类变配电站二次回路包括:测量、保护、控制与信号回路部分。
测量回路包括:计量测量与保护测量。
控制回路包括:就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分。
信号回路包括开关运行状态信号、事故跳闸信号与事故预告信号。
2)测量回路测量回路分为电流回路与电压回路。
电流回路各种设备串联于电流互感器二次侧(5A),电流互感器是将原边负荷电流统一变为5A测量电流。
计量与保护分别用各自的互感器(计量用互感器精度要求高),计量测量串接于电流表以及电度表,功率表与功率因数表电流端子。
保护测量串接于保护继电器的电流端子。
微机保护一般将计量及保护集中于一体,分别有计量电流端子与保护电流端子。
电压测量回路,220/380V低压系统直接接220V或380V,3KV以上高压系统全部经过电压互感器将各种等级的高电压变为统一的100V电压,电压表以及电度表、功率表与功率因数表的电压线圈经其端子并接在100V电压母线上。
微机保护单元计量电压与保护电压统一为一种电压端子。
3)控制回路(1)合分闸回路合分闸通过合分闸转换开关进行操作,常规保护为提示操作人员及事故跳闸报警需要,转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。
以使利用不对应接线进行合分闸提示与事故跳闸报警,国家已有标准图设计。
采用微机保护以后,要进行远分合闸操作后,还要到就地进行转换开关对位操作,这就失去了远分操作的意义,所以应取消不对应接线,选用中间自复位的只有合闸与分闸的三档转换开关。
(2)防跳回路当合闸回路出现故障时进行分闸,或短路事故未排除,又进行合闸(误操作),这时就会出现断路器反复合分闸,不仅容易引起或扩大事故,还会引起设备损坏或人身事故,所以高压开关控制回路应设计防跳。
防跳一般选用电流启动,电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路,作为保持线圈,当分闸时,电流线圈经分闸回路起动。
220KV及以上电压等级变讲义电站二次回路

③本侧保护远传、远跳开入后,仅作 用于对侧保护装置的输出回路,与本侧无 关。
④目前采用远传与远跳端子并接开入, 远跳对侧同时,让对侧远传接点同时动作, 接入录波回路,用于对侧记录判断保护装 置动作是否为收到远跳动作。
(5)单跳、三跳起动重合回路
当仅使用本套保护的重合闸功能时,需 接入另一套不含重合闸的保护所输出的单 跳三跳启动重合闸接点。
(4)压力异常监视及闭锁回路
压力异常禁止合闸、跳闸、重合闸回路为常 励磁继电器
在典型设计方案中,压力异常禁止合闸、 跳闸、操作回路原则上由断路器机构本体 实现。仅压力降低闭锁重合闸接点需引入 操作箱。
国网典设中两组电源自动切换回路取消, 压力监视等公用电源取自第一组跳闸电源
(5)分相合闸、跳闸回路 ①防跳回路基本作用
第二、断开TWJ与合闸回路的连线,从 机构单独引出断路器辅助接点,控制TWJ。
若不断开TWJ,则TWJ将与机构防跳继电 器形成串联回路,产生分压作用,造成 TWJ动作行为不正确。
(6)操作箱与保护及控制信号回路配合接点 输出回路
二、双母线接线方式下的220KV母线及失灵保护
1、母线及失灵保护配置原则
220KV双母线接线,配置2套母线保护,失灵 保护包含在母线保护中。
目前运行的2套母线保护仅使用了1套保护中的 失灵保护,一般采用915保护中的失灵功能,另 一套母差中仅使用了母联失灵功能。在国网新典 设中将使用两套母线的失灵保护,实现失灵保护 的双重化。
3、母线电压互感器二次绕组配置及回路
(1)110KV以上母线电压互感器均配置3 个主二次绕组,1个开口三角绕组。低压母 线PT(10KV或35KV)由于设备制造原因目 前仅配置2个主二次绕组,1个开口三角绕组, 开口三角绕组准确级满足6P即可。
(完整版)变电所二次回路图及其全部讲解

直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路(电磁操动机构)------------------ 3带有灯光监视的断路器控制回路(弹簧操动机构)------------------ 5带有灯光监视的断路器控制回路(液压操动机构)------------------ 6闪光装置接线图(由两个中间继电器构成) -------------------------------- 8闪光装置接线图(由闪光继电器构成)-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置(LALF)原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明(10KV线路保护原理图)--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图,请说明其作用答:直流母线电压监视装置主要是反映直流电源电压的高低。
浅谈变电站二次系统发展趋势及二次回路数字化应用设计

浅谈变电站二次系统发展趋势及二次回路数字化应用设计摘要:随着科技快速发展,许多行业都开始走向了智能化、数字化发展道路,以大数据、信息网络为支撑,将人类引进了一个崭新的文明阶段。
对于电力行业来说,数字化、信息化运作模式非常重要,它首先可以提高变电站的工作效率,以网络信息共享为基础的模式取代了传统二次回路系统,数字化信息技术系统应用,从根本上解决了变电站二次回路复杂性,因此,二次回路的数字化设计应用是我国变电站数字化、自动化系统必然发展趋势,是数字化电网运行过程中的基本组成部分。
关键词:变电站二次系统;发展趋势;数字化;二次回路设计1、变电站二次系统发展趋势目前,我国变电站二次系统智能化主要历程为:由RTU远动终端模式过渡到综合自动化模式再发展到数字化应用模式。
1.1 RTU远动终端模式,具备遥测、遥信、遥调和遥控功能,满足了常规变电站控制、测量及监视系统功能,从根本上解决变电站对于遥测功能的需求。
但RTU远动终端模式适应范围有限,依然保留着常规变电站的中央信号系统,基本上没有改变保护及自动装置,变电站仅仅依附于局域通信网络形成分布式的监控系统。
该模式下二次回路设计依据按常规变电站测量、监视、控制及自动化装置回路等功能设计,并未实质性的改变传统二次回路设计。
1.2 综合自动化模式。
它是当前应用非常普遍的一种变电站系统装置,从根本上取消了中央信号系统,而微机装置的应用取代了落后的常规保护屏系统功能。
一般情况下,变电站综合自动化模式连接着常规控制和信号回路与计算机监控系统,使现代计算机技术和通信技术充分被利用,对于二次回路接线也起了一定的简化作用。
除此,变电站自动化模式应用也从一定程度上控制了设备电缆用量,重要的是变电站综合自动化模式实现了变电站数据的信息共享。
综合自动化模式在保护、测控一体化装置和新控制方式的采用方面尤为明显,为实现无人看管模式创造了必要条件。
尽管如此,变电站综合自动化模式仍然存在一些不可避免的现实问题,因为它没有从根本上解决二次回路复杂引起的电磁干扰,一次设备智能化、电保护状态检修等问题,所以它还不能满足智能电网发展需求,变电站二次回路必须向数字化模式过渡,这是应用系统的需求,也是时代发展的必然。
变电站二次系统介绍ppt课件

中国·成都
Chengdu · China
变电站直流系统
六、变电站直流系统
❖ 1、220V及110V直流系统应该采用蓄电池 组,48V及以下的直流系统可采用蓄电池组, 也可以由220V或110V用直流电源变换器获得
中国·成都
Chengdu · China
变电站控制系统
❖ 2、断路器采用灯光接线时,应采用双 灯监视,红灯监视合闸,绿灯监视跳闸
❖ 3、在主控室控制断路器时,应同时启 用音响报警系统
❖ 4、断路器的防跳回路,一般采用电流 启动,电压自保持的防跳接线
电流启动防跳继电器的时间,不应 大于跳闸脉冲发出到断路器跳开的时间
一、什么是变电站二次系统
❖ 二次设备按照一定的规则连接起来以实现某种 技术要求的电气回路称为二次回路
❖ 二次设备通过电压互感器和电流互感器与一次 设备取得电的联系。二次设备是对一次设备进行控 制、调节、保护和监测的设备,它包括控制器具、 继电保护和自动装置、测量仪表、信号器具等
中国·成都
Chengdu · China
Chengdu · China
变电站测量系统
❖ 对于一般的频率测量,宜采用测量范围 为45~55Hz的指针式频率表,其 测量基本误 差的绝对值不应大于0.25Hz;监视电力系统 频率变化的频率表,应采 用测量范围为45~ 55Hz的数字频率表,其测量基本误差的绝对 值不应大于 0.02Hz
中国·成都
五、变电站计量系统
❖ 1、电能计量装置应满足发电、供电、用电三方 面准确计量的要求, 以作为考核电力系统技术经济
指标和合理计费的依据
变电站电气二次回路编号和电缆编号设计规定电力配电知识

变电站电气二次回路编号和电缆编号设计规定 - 电力配电学问在变电站电气二次设计中,二次回路编号和电缆编号都有肯定的规定,通过规范规定、设计手册和一些工程设计实践总结而来,这些规定对电气二次图纸设计起到规范性、便利性的作用。
下面是电气二次回路编号和电缆编号的规定性总结,了解这些规定,有助于从事电气二次回路的设计师良好设计习惯的养成。
1. 回路编号:(全部单号为正极性如01,双号为负极性如02)-微机系统数字量:D001~D999,连续使用;公共端D001,D002;-模拟量回路(变送器输出):A001~A999,连续使用;-信号及其他回路:701~799的单号,公共端701和702;或7011~7999的单号.公共端7011和7012;-DC爱护回路:01~099;或011~029;031~049;051~069;-DC把握回路:合闸:103~131,203~231,303~331;跳闸:133~149,233~249,333~349;合闸监视回路:105,205,305;跳闸监视回路:135,235,335;-AC电流回路:LH-TA:A401,B401,C401,N401;1LH-1TA:A411,B411,C411,N411;4LH-4TA:A441,B441,C441,N441;-AC电压回路:-切换后的AC电压回路:(用于双母线系统,用于电度表回路加’)6kV~11 kV: A760,B760,C760,L760,S760,N600;20kV~22 kV: A720,B720,C720,L720, S720,N600;33kV~35 kV: A730,B730,C730,L730, S730,N600;110kV~132kV: A710,B710,C710,L710, S710,N600;220kV~230kV: A720,B720,C720,L720, S720,N600;500kV: A750,B750,C750,L750, S750,N600;2.电缆编号:-把握室内: 130~149;-把握室至配电装置:101~129;-6kV~11 kV配电装置内: 150~159-20kV ~22 kV配电装置内: 160~169-33kV~35 kV配电装置内: 170~179-110kV~132kV配电装置内:180~189-220kV~230kV配电装置内:190~199-330kV~500kV配电装置内:180~189(500kV变电站一般无110kV)。
变电站二次回路的发展趋势

变电站二次回路的发展趋势摘要:由于我国的经济快速发展,我国的电网也朝着信息化、数字化、智能化的方向得到了较大的发展。
在变电站的运行中额,二次回路的发展也受到了关注,传统的二次回路已经无法满足现在社会的要求,所以二次回路的发展必须向更加科学、智能化的方向发展。
基于此,文章探讨了变电站二次回路的发展趋势和数字化应用。
关键词:变电站,二次回路,发展趋势引言二次回路是指测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路。
是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
一、传统变电站的二次回路传统的二次回路使用的是一对一的监管模式,就是不同的二次回路只对自己相应的一次设备进行监测、控制、调节和保护的工作,对其他的一次设备无任何作用。
测量与监视回路主要由反映模拟量变化的指示性表计、信号灯及光字牌等二次设备组成。
工作人员通过记录二次回路的数据,来判断一次设备是否正常工作。
但是因为工作人员在读取指针的数据时,由于肉眼观察会产生较大的偏差,使得测量系统经常不能够得到比较精准的监测数据。
其次,很多的设备都采用的是灯光或者音响监视,导致当监视设备出现故障或者需要重启时,监视设备就无法及时的监测一次设备的工作情况了。
控制回路由控制开关、继电器、操动机构的闭锁回路等二次设备及回路组成。
断路器和隔离开关的控制一般采用控制开关模式,对断路器和隔离开关的操作需要使用控制室中的控制开关。
信号回路主要包括位置信号回路、继电保护动作信号回路、事故信号及预告信号回路,是反映一次设备的工作状态,为运行人员提供操作、调节和故障处理提供依据。
位置信号就是受控制的部件,或物体,当它运动到某一特定的位置,由检测元器件发出的信号,由这个信号通过控制系统再决出下一个动作。
事故信号是当发生事故时断路器跳闸发出的警报声;预告信号是一次设备出现异样或者是二次回路出现异样时断路器跳闸发出的警告声等提示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、事故信号 (3)
以上断路器跳闸无论是何种原因引起的,运行 人员都应当立即知道,并迅速采取措施处,所 以事故信号装置应具有以下功能: 1)发生断路器跳闸时应无延时发出事故音响 信号,同时有相应的灯光信号(一般为相应断 路器绿灯闪光)指出发生跳闸的断路器位置;
二、事故信号 (4)
2)应立即通过远动装置,向调度系统及远方 的监控系统发出遥信信号; 3)能手动或自动复归音响信号,能进行定期 切换对声光信号进行试验,但在试验时不发遥 信; 4)事故时应有光信号或机械掉牌、机械变位 等指示信号,指明继电保护和自动装置的动作 情况;
四、信号系统的其它问题(12)
由于隔离开关的分布范围广,辅助触点所处的 环境条件差,为防止隔离开关辅助触点绝缘不 良而影响其他回路的安全,隔离开关的位置信 号应设立独立的电源。
四、信号系统的其它问题(13)
三、继电保护和自动装置的动作信号 在发生事故时,在伴有音响和灯光信号出现的 同时,还应有标明继电保护和自动装置动作的 信号,用来协助运行人员分析事故和检验各种 装置动作的正确性。
二、事故信号 (5)
5)能重复动作,当一台断路器事故跳闸后, 在运行人员还没来得及确认事故及复位之前又 发生了新的事故跳闸时,事故信号装置还能发 出音响和灯光信号; 6)能手动对事故信号装置进行定期切换试验。
三、预告信号 (1)
预告信号是系统或变电所中电气设备运行状态 发生变化或不正常的信号,在一般变电所中, 预告信号应包括以下内容。 1)系统中发生各种参数的越限,如系统过电 压、欠电压,系统频率异常,各种电力设备的 过负荷等;
四、信号系统的其它问题(11)
手动设置机械变位的方法简单,但要增加运行 人员的操作工作量,而且如果操作中遗忘,将 造成指示信号与实际运行状态不一致的情况, 对安全运行不利。自动指示的方式无论采用机 械变位还是灯光指示,都是有隔离开关合接地 闸刀的的辅助触点来控制的,隔离开关或接地 闸刀操作后,相应的辅助接点变位,带动机械 指示或灯光信号变位。
三、预告信号(6)
因此对预告信号装置提出以下要求: 1)预告信号出现时,应能与事故信号有区别 的音响信号,同时有灯光信号指出预告信号的 内容; 2)能手动或自动的复归音响信号,在预告信 号消除以前,应能保留相应的灯光或机械掉牌 信号;
三、预告信号(7)
3)能重复动作,即在一个预告信号没有消除 前,再出现新的预告信号时,仍能发出音响和 灯光信号; 4)当保护装置或信号装置的直流电源因故消 失重新恢复后,信号装置应保证其动作状态不 便,便于运行人员查找; 5)预告信号可以有选择地通过远动装置发给 调度或集控中心;
第四篇 电气二次回路
第十七章 信号回路
一、概述(1)
在变电所中,必要安装有完善而可靠的信号装 置,以供运行人员经常监视所内各种电气设备 和系统的运行状态。
一、概述(2)
这些信号装置按其告警的性质一般可以分为以下 几种: 1)事故信号――表示设备或系统发生故障,造成 断路器事故跳闸的信号; 2)预告信号――表示系统或一、二次设备偏离正 常运行状态的信号; 3)位置信号――表示断路器、隔离开关、变压器 的有载调压开关等开关设备触头位置的信号; 4)继电保护及自动装置的启动、动作、呼唤等信 号。
四、信号系统的其它问题(5)
KK位置 断路器位置 红 灯
分 后 预 合 合 后 预 分 分 分 合 暗 暗 亮
绿 灯
亮 闪亮 暗
备 注
分
合
暗
闪亮
闪亮
暗
电笛响
四、信号系统的其它问题(6)
对于220kV及以上具有分箱操作机构的断路器, 由于各相断路器都有独立的操作回路,每相断 路器也可能有不同的分、合闸状态,所以较为 完备的是采用六灯制来指示每相断路器的位置, 其中每一相可以看成一台三相操作机构的断路 器的位置。
三、预告信号(2)
2)系统出现异常的运行方式,如交流小电流 接地系统的接地故障; 3)设备损坏但还不致造成故障跳闸,如电流 互感器一次熔丝熔断造成二次电压异常,轻瓦 斯动作告警等; 4)各种设备的运行参数超过报警值还不至于 造成故障时,如带油设备的油温升高超过极限, 各种液压或气压机构的压力异常等,用SF6 气 体绝缘设备的SF6气体密度或压力异常;
三、预告信号(3)
5)各种设备的回路、压力等状态与运行要求 不符,可能存在缺陷会危及设备安全运行时, 如弹簧机构的弹簧没有拉紧,三相断路器的三 相位置不一致,有载调压变压器的三相分接头 位置不一致,断路器的控制回路断线等; 6)继电保护装置或回路发生异常,可能影响 其正常运行的,继电保护和自动装置的交、直 流电源消失,装置故障信号等;
一、概述(10)
b) 信号装置是否动作要有明显的区别,便于 运行人员查找具体的动作信号内容,不致多读 或少读信号,造成对发生事件的错误判断。最 好还能做到,在几个动作的信号中,已经动作 并被运行人员确认的信号与没有确认的之间有 明显的区别,如未确认的闪光,已确认的不闪 光;
一、概述(11)
b)动作后又自动消失与没有动作的信号之间 有明显的区别,如自动消失的有闪光但可复归, 未动作的没有任何信号等。随着微机型信号系 统及计算机监控系统的应用,这一点已不难实 现。
一、概述(12)
c) 在变电所中信息量很大,在大量的信号中, 动作的信号属于哪个设备单元,应有明显的指 示。这样,在出现不正常运行状态或发生事故 时,通过信号装置的动作指示,运行人员就能 迅速知道,在哪个回路中,在什么设备上,发 生了什么性质和什么内容的故障,便于快速反 应与正确处理。
一、概述(13)
对三相操作机构的断路器,一般用单灯制来指 示断路器位置信号,如图17-1为常用的、指 示灯直接接在分、合闸回路的断路器位置指示 回路,其接线简单明了,但如果采用白炽灯, 由于其功率较大(约15W),会在分、合闸线 圈上产生较大压降,切断分、合闸线圈可能产 生的较大干扰电压也容易使白炽灯烧坏。 图17-1 断路器位置信号指示接线图之一
三、预告信号(4)
9)电流或电压互感器的二次回路断线、失压, 产生差流、零流、差压、低压等越限告警或闭 锁保护的; 10)变电所中有继电保护或其它信号继电器动 作没有复归的; 11)变电所公用设备发生故障或异常,如直流 系统的接地或电压异常,所用电等缺相或失压 等;
三、预告信号(5)
12)动作于信号的继电保护和自动装置的动作; 13)一些设备的切换或动作,如断路器油泵起 动,变压器辅助冷却器起动等。 其他一些运行人员需要了解的运行状态,也可 以发出预告信号。 当预告信号动作时,即发生了电气设备或系统 运行状态的不正常,这时运行人员应立即通过 预告信号装置掌握异常情况,及时进行处理并 做好记录,防止事故发生。
一、概述(7)
信号装置的这种变换信息的功能一定要准确可 靠,既不能误变换,也不允许不变换。否则, 运行人员就不能准确地掌握电气设备和系统的 运行工况,因而也就不能作出正确的判断和操 作,甚至可能造成操作地延误或严重事故。例 如,当小接地电流系统发生单相接地时,如果 信号装置失灵而不能及时发出警报信号,运行 人员就不可能作出停用电容器及拉路查找接地 点决定和操作,结果系统发生长时间接地,结 果造成设备绝缘损坏和故障停电事故。
3)信号装置对事件的反应要及时 当电气设备或系统发生事故或出现异常运行状 态时,运行人员必须及时知道,并尽快进行处 理,减少事故造成设备损坏的程度及对电网的 影响,这样就要求信号装置有较高的反应速度, 否则可能延误事故的处理,而使事故扩大。
一、概述(14)
3)信号装置对事件的反应要及时 在信号系统中,常常根据信号的重要性将其分 为瞬时预告信号与延时预告信号,这样既可以 突出一些重要信号,也可以减少一些次要信号 对运行人员的精神压力,如一些在系统波动或 操作中的瞬间干扰可能触发的信号。
三、预告信号(8)
6)能手动对预告信号装置进行定期切换试验。
四、信号系统的其它问题(1)
一、路器的位置信号 断路器的位置信号只是反映其工作状态,有时 也作为判断控制电源直流消失或控制回路断线 的辅助判据。在实际运行的变电所中常用的断 路器位置信号有单灯制、三灯制两种。
四、信号系统的其它问题(2)
一、概述(8)
2)声光信号要便于运行人员注意 运行人员感受各种信号主要靠视觉和听觉,光 线的不同颜色、亮度,声音的不同频率及强度 被人感受的灵敏度不同。信号装置采用的声光 信号必须适应人的要求,明显、清晰,最有利 于人的感官接收与判别,有利于对发生事件的 判断。
一、概述(9)
具体解释如下: a)对不同性质的信号,要有明显的区别。例 如,事故跳闸的音响是电笛声,预告信号的音 响是警铃声,运行人员从音响信号就能判断发 生事件的性质。
一、概述(6)
变电所的信号装置必须满足以下要求。 1)信号装置的动作要准确、可靠 信号装置作为一种信息变换设备,它输入的信 息是电气设备和电力系统的各种运行状态,输 出是运行人员可以感受的声光信号。这种变换 是按人事先约定的对应关系进行的。例如,表 示断路器正常合闸用红灯信号灯点亮;事故跳 闸的声音信号是电笛声,而灯光信号是绿色信 号灯闪光;直流系统接地时为警铃响,并有光 字牌指示等等。
四、信号系统的其它问题(9)
好在目前生产的成套操作相中一般都有开关分、 合闸的信号记录,微机保护装置中也有故障相 报告,所以双灯制在现场应用也很广泛。 图17-4 采用双灯制的分相操作断路器位置指示 接线图
四、信号系统的其它问题(10)
二、隔离开关接地器的位置信号 在控制柜上,为指示一次系统的运行方式,常 常需要反映变电所中个隔离开关和接地闸刀的 运行状态。该位置信号可采用手动设置机械变 位、自动调整机械指示或灯光指示的方式。
二、事故信号 (1)
事故信号的级别高于预告信号,它只有当系统 或变电所内设备发生故障引起断路器跳闸时才 动作。
二、事故信号 (2)
断路器跳闸具体可以由以下原因引起: 1)线路或电气设备发生事故,由继电保护装 置动作跳闸; 2)自动无功优化、备用电源自投等自动装置 来跳闸; 3)继电保护或自动装置误动作、二次回路故 障误跳闸或断路器自动脱扣等非正常跳闸。
