sap2000使用心得
SAP2000总结
SAP2000总结第一篇：SAP2000总结SAP2000总结(2012-07-28 17:34:56)转载▼ 标签：杂谈在家一边做论文，一边把SAP2000建模和分析过程整理了下 1.轴网：a：文件---新模型---轴网。
笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。
添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。
b:文件---导入：CAD文件、EXCEL等。
注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动；cad中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改；cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。
c:程序自带的已定义属性的三维“框架”。
1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。
编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。
.2．定义材料：定义---材料（有快速添加材料和添加新材料）。
快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料” 中没有要定义的材料时，则需要自己手动在“添加新材料” 中定义。
3.定义截面: 框架单元：用来模拟梁、柱、斜撑、桁架、网架等。
sap2000算例及其学习心得
SAP2000算例及学习心得摘要：SAP2000程序是由加州大学伯克利分校Edwards Wilson教授创始的Structure Analysis Program系列程序发展而来的，是独立的基于有限元的结构分析和设计程序。
SAP至今已经有许多版本面世，SAP2000是这些新一代程序中最新也是最成熟的产品。
SAP2000可以用于框架单元和壳单元的结构分析，因此我学习了sap2000并且提供一份框架设计算例。
关键词：SAP2000；算例；学习心得一、问题描述根据规范确定由DL、LL和EQ荷载引起的抗弯钢框架应力比。
钢材料E=29000, 泊松比=0.3；底部铰接，所有梁-柱连接为刚性。
其中梁：Hw400X400X11X18, Fy=34.5柱：Hw300X300X10X15, Fy=34.5。
所有梁的跨间荷载为：恒载为1.0 （不包括钢构件的自重），活载为0.5；侧向荷载（地震）如图所示。
框架无支撑长度，假设每层柱子在楼板位置有侧向支撑，假设梁在中心10英尺处设支撑。
二、模型建立1.点击文件菜单--新模型命令，进入新模型对话框。
2.点击下拉框设置单位为Kip,ft,F。
3.点击“二维框架”按钮，显示”二维框架对话框。
在此对话框中：在“二维框架类型”下拉菜单中选择”Portal（门式框架）；在“层数”编辑框内输入3；在“跨数”编辑框内输入3；接受“层高”编辑框内的默认值12；在”跨度”编辑框内输入20。
点击在梁和柱下拉列表旁边的“+”(加号)，进入“框架属性”对话框。
点击”导入新属性”按钮，进入”导入框架截面属性”对话框。
在”框架截面属性”下拉列表中选择”Steel（钢材），点击”工字钢”按钮，进入”截面属性数据”对话框。
”选择”Chinese.pro文件，点击打开按钮，将显示可用的截面数据库对话框。
点击材料下拉列表旁边的”+”(加号)，进入”定义材料”对话框。
点击”快速添加新材料”按钮进入”快速定义新材料”对话框。
SAP2000总结
SAP2000总结(2012-07-28 17:34:56)转载▼标签：杂谈在家一边做论文，一边把SAP2000建模和分析过程整理了下1.轴网：a：文件---新模型---轴网。
笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。
添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。
b:文件---导入：CAD文件、EXCEL等。
注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs 中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动；cad中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改；cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。
c:程序自带的已定义属性的三维“框架”。
1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。
编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。
.2．定义材料：定义---材料（有快速添加材料和添加新材料）。
快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料”中没有要定义的材料时，则需要自己手动在“添加新材料”中定义。
3.定义截面:框架单元：用来模拟梁、柱、斜撑、桁架、网架等。
面截面：Shell（壳）、plane（平面）、Asolid（轴对称实体）Shell: 膜（仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用）；壳（具有平面内以及平面外刚度，一般用于定义墙单元,当h/L<1/10时为薄壳，忽略剪切变形）板(仅具有平面外刚度，仅存在平面外变形，一般用来模拟薄梁或地基梁)4:绘制模型：一般是定义好某种截面后再绘制该截面。
Sap2000自学心得

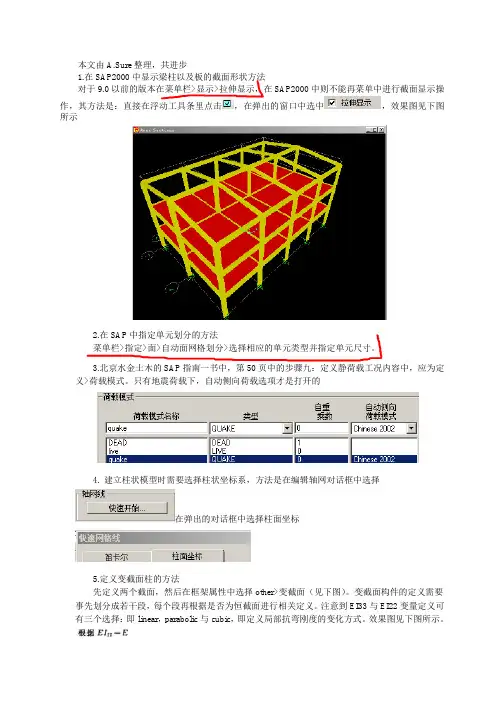

本文由A.Sure整理，共进步1.在SAP2000中显示梁柱以及板的截面形状方法对于9.0以前的版本在菜单栏>显示>拉伸显示，在SAP2000中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示2.在SAP中指定单元划分的方法菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。
3.北京水金土木的SAP指南一书中，第50页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。
只有地震荷载下，自动侧向荷载选项才是打开的4. 建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法先定义两个截面，然后在框架属性中选择other>变截面（见下图）。
变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。
注意到EI33与EI22变量定义可有三个选择：即linear，parabolic与cubic，即定义局部抗弯刚度的变化方式。
效果图见下图所示。
6.定义组合及不规则截面的方法。
另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系（是否可以在设计中直接应用呢？）见PDF第89页：。
工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。
在SAP中，截面总是预定义的，需要对截面尺寸进行修改。
方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。
截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。
7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元（4节点单元不必是平面）。
板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。
Sap2000自学心得
本文由A.Sure整理，共进步1.在SAP2000中显示梁柱以及板的截面形状方法对于9.0以前的版本在菜单栏>显示>拉伸显示，在SAP2000中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示2.在SAP中指定单元划分的方法菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。
3.北京水金土木的SAP指南一书中，第50页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。
只有地震荷载下，自动侧向荷载选项才是打开的4. 建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法先定义两个截面，然后在框架属性中选择other>变截面（见下图）。
变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。
注意到EI33与EI22变量定义可有三个选择：即linear，parabolic与cubic，即定义局部抗弯刚度的变化方式。
效果图见下图所示。
6.定义组合及不规则截面的方法。
另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系（是否可以在设计中直接应用呢？）见PDF第89页：。
工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。
在SAP中，截面总是预定义的，需要对截面尺寸进行修改。
方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。
截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。
7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元（4节点单元不必是平面）。
板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。
SAP2000计算体会
SAP2000计算体会SAP2000学习体会以北陵公园站2-2横断面强度计算为例，总结一下SAP2000计算的步骤如下：一、计算前准备：——————荷载计算①整理出计算断面所处位置的地质信息，确定地面标高、覆土深度、抗浮设防水位标高等，计算出抗浮设防水位以下各土层的饱和容重与浮容重、结构侧面土层加权平均侧压系数等；②按抗浮水位计算出顶板土压力、顶板水压力、底板水浮力、侧墙水土压力，以上计算详见附页。
二、绘制计算简图————————————————CAD建立几何模型在CAD中绘制平面框架计算简图，计算跨度、高度取构件中心间距，需要注意的有以下几项：1、将每跨度、高度范围内的构件绘制为一个线单元，在导入程序后会自动生成节点；2、不要在“0”图层绘制，需新建一图层进行绘制，图层名可自定义。
计算简图绘制完毕后另存为.dxf文件。
3.画图应以米为单位，图应在原点。
4.曲线，应分段为直线，再导入。
三、导入.dxf文件1、打开SAP2000程序，在导入.dxf文件之前，先将右下角的单位一栏里的默认单位制改为“KN,m,C”，否则导入文件后会造成节点处出错；2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件，在随之打开的菜单中选择坐标系向上方向为“Y”方向，由于上步已将单位制改为“KN,m,C”，此步中不需再做修改，直接确定；下一选框中frame应选中图层名称。
3、导入完成后点击“XZ”视角，即可看见计算简图。
四、定义材料点击“定义-材料”,在对话框中选择“CONC”（混凝土），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：材料名称：C30 材料类型：各向同性密度：2.5 T/m3重度：25 KN/m3弹性模量：30000000 KN/㎡泊松比：0.2热膨胀系数：1.000E-05 剪切模量：12500000设计类型：Concrete（混凝土）fcuk：30000 KN/㎡（立方体抗压强度标准值）fyk；335000 KN/㎡fyks：335000 KN/㎡C40除以下两项与C30不同外，其余均与C30相同：弹性模量：32500000 KN/㎡fcuk：40000 KN/㎡五、定义框架截面点击“定义-框架截面”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截面），点击“添加新属性”，在弹出的对话框中定义截面名称、材料、深度、宽度：1、截面名称自定义，为方便好记，可取拼音定义，如顶板取名为“DINGBAN”；2、材料根据真实设计信息选择C30、C40或其它；3、深度即为构件的厚度，按真实设计信息填写；4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5m，也可以取单位宽板带计算，但此时柱需做简化；在对话框中还有一个“配筋混凝土”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”。
sap2000动力分析总结
sap2000动力分析总结sap2000动力分析总结1、 sap2000反应谱分析里有一个scale放大系数是怎么回事？应该怎么输入？答：（1）scale不仅调峰值，整个加速度时程都会乘以这个系数。
marry11（2）新的抗震规范，规定了不同地震烈度下，多遇和罕遇地震对应的地震加速度时程曲线的最大值，如8度地区对应的设计基本地震加速度为0.16g。
marry11（3）scale就是个放大系数，让最后得到的数值为程序需要，比如在反应谱分析中，如果输入的地震系数，那么scale就是g（要注意单位，如果采用m，就输入9.8，如果是mm，就输入9800），如果反应谱直接输入了谱加速度，那么scale就是1。
在时程分析中也同理。
Xfjiang说明：在“定义”－“反应谱函数”中选择chinese2002添加反应谱函数时，在此界面中的“加速度”栏中的各个数值代表不同时间的地震影响系数，而地震反应谱。
（4）楼上说得对，但是输入1时也要注意单位，因为sap本身要求这个地方输的不是简单的放大系数，而是与单位有关的一个加速度，因此要注意单位。
Ngmxf（5）我个人觉得是这样，这个系数有2个作用：一个是进行地震方向组合；还可以用来修正反应谱曲线中的数值，因为大多数人都是按照规范中的地震影响系数曲线公式去得到反应谱曲线的，这个曲线纵坐标是地震影响系数。
所以可以在反应谱分析选项中用这个scale factor去调整，即把scale factor设为重力加速度，单位一定要搞清楚。
sap的原意应该是进行地震方向组合用的。
如果当时在输反应谱曲线时就把纵坐标变为影响系数乘以重力加速度的话那第二个作用就不存在了。
Z625（6）g就是那个scale，还是同意这个，Scale还是取决于单位，比如国内通常取用9.8，因为大家用的都是m 、N、s。
当用英制的时候就要注意单位的变换了，用Kip, ft, 时 scale 是32.2。
用lb, in时，scale 取386。
论SAP2000程序中提供了强大的分析功能
SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反响谱分析等，最近还开展了在机械行业常用的频域分析，如稳态分析及PSD分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1〕P-Δ〔大应力〕效应：当结构中有较大应力〔或内力〕时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差异可能很大；2〕大变形效应：当结构经历大变形时，变形前后的平衡方程差异很大，即使应力较小时也是如此；3〕材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4〕人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。
在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。
材料非线性在目前SAP2000版本中主要表达为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。
铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。
带有铰的框架对象的弹性属性来自于框架单元本身的弹性。
SAP2000更高版本将会融入P erform系列程序，届时用户可以更加灵活地定义材料非线性。
2 Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线〔能力曲线〕与弹塑性反响谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover 方法。
SAP2000学习心得
以下是一个典型的新建模型中的钢框架设计步骤。
1.使用选项菜单> 首选项> 钢框架设计命令，选择钢框架设计规范及检查其它钢框架设计首选项，如有必要可作修改。
2.生成建筑模型。
包括建模，加载，设定分析工况等等。
3.使用分析菜单> 运行分析命令运行结构分析。
4.使用设计菜单> 钢框架分析> 查看/修改覆盖项命令指定钢框架覆盖项。
注意：在使用该命令前必须先选好框架单元。
5.如有必要，可使用设计菜单> 钢框架设计> 选择设计组命令指定设计组。
6.在钢框架设计中，如果要用到ETBAS 所提供的设计荷载组合默认值以外的数值时，则可单击设计菜单＞钢框架设计＞选择设计组合命令。
7.使用设计菜单＞钢框架设计＞设置侧向位移目标命令指定在各种荷载工况下的侧向位移目标。
8.单击设计菜单＞钢框架设计＞开始结构设计/检查命令，可开始运行钢框架设计。
9.检查钢框架设计结果。
可按下述之一进行：单击设计菜单＞钢框架设计＞显示设计信息命令可在模型上显示设计信息。
当设计结果已显示时，在框架单元上右击，进入交互式设计模式，以便交互地设计框架单元。
注意：当用户在此模式时，可修改覆盖项并立即看到新的设计结果。
如果当前没有显示出设计结果，则可单击设计菜单> 钢框架设计> 交互式钢框架设计命令，然后右击框架单元，进入此单元的交互式设计模式。
10.如有必要，再次使用设计菜单> 钢框架设计> 改变设计截面命令，修改所选框架单元的截面设计属性。
11.单击设计菜单＞钢框架设计＞开始结构设计/检查命令，可重新运行带有新截面属性的钢框架设计。
使用上述步骤说明的方法查看结果。
12.使用分析菜单> 运行分析命令重新运行结构分析。
注意：分析所使用的截面属性都是最新指定的设计截面属性。
13.将侧向位移值与侧向位移目标值进行比较。
SAP2000计算体会
SAP2000学习体会以北陵公园站2-2横断面强度计算为例，总结一下SAP2000计算的步骤如下：一、计算前准备：——————荷载计算①整理出计算断面所处位置的地质信息，确定地面标高、覆土深度、抗浮设防水位标高等，计算出抗浮设防水位以下各土层的饱和容重与浮容重、结构侧面土层加权平均侧压系数等；②按抗浮水位计算出顶板土压力、顶板水压力、底板水浮力、侧墙水土压力，以上计算详见附页。
二、绘制计算简图————————————————CAD建立几何模型在CAD中绘制平面框架计算简图，计算跨度、高度取构件中心间距，需要注意的有以下几项：1、将每跨度、高度范围内的构件绘制为一个线单元，在导入程序后会自动生成节点；2、不要在“0”图层绘制，需新建一图层进行绘制，图层名可自定义。
计算简图绘制完毕后另存为.dxf文件。
3.画图应以米为单位，图应在原点。
4.曲线，应分段为直线，再导入。
三、导入.dxf文件1、打开SAP2000程序，在导入.dxf文件之前，先将右下角的单位一栏里的默认单位制改为“KN,m,C”，否则导入文件后会造成节点处出错；2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件，在随之打开的菜单中选择坐标系向上方向为“Y”方向，由于上步已将单位制改为“KN,m,C”，此步中不需再做修改，直接确定；下一选框中frame应选中图层名称。
3、导入完成后点击“XZ”视角，即可看见计算简图。
四、定义材料点击“定义-材料”,在对话框中选择“CONC”（混凝土），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：材料名称：C30 材料类型：各向同性密度：2.5 T/m3重度：25 KN/m3弹性模量：30000000 KN/㎡泊松比：0.2热膨胀系数：1.000E-05 剪切模量：12500000设计类型：Concrete（混凝土）fcuk：30000 KN/㎡（立方体抗压强度标准值）fyk；335000 KN/㎡ fyks：335000 KN/㎡C40除以下两项与C30不同外，其余均与C30相同：弹性模量：32500000 KN/㎡ fcuk：40000 KN/㎡五、定义框架截面点击“定义-框架截面”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截面），点击“添加新属性”，在弹出的对话框中定义截面名称、材料、深度、宽度：1、截面名称自定义，为方便好记，可取拼音定义，如顶板取名为“DINGBAN”；2、材料根据真实设计信息选择C30、C40或其它；3、深度即为构件的厚度，按真实设计信息填写；4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5m，也可以取单位宽板带计算，但此时柱需做简化；在对话框中还有一个“配筋混凝土”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”。
sap2000程序中提供了强大的分析功能
SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反应谱分析等，最近还发展了在机械行业常用的频域分析，如稳态分析及PSD 分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1）P-Δ（大应力）效应：当结构中有较大应力（或内力）时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差别可能很大；2）大变形效应：当结构经历大变形时，变形前后的平衡方程差别很大，即使应力较小时也是如此；3）材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4）人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。
在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。
材料非线性在目前SAP2000版本中主要体现为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。
铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。
带有铰的框架对象的弹性属性来自于框架单元本身的弹性。
SAP2000更高版本将会融入Perfor m系列程序，届时用户可以更加灵活地定义材料非线性。
2 Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线（能力曲线）与弹塑性反应谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover方法。
sap2000使用心得
sap2000对混凝土楼板的处理建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。
板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。
壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。
sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。
该约束用于：1、模拟建筑结构混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。
2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。
此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。
sap2000入门栏2005年精华贴整理作者：tumugg 提交日期：2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
SAP2000学习小结
步骤1.在CAD中画中图形（0.5m采用直线段），然后应用rotate 3D命令绕X轴旋转90°成XZ平面，然后再另存为DXF文件（0图层不可用）2．在SAP2000中的file中选择import，选定单位、图层3.定义材料：define中的materials4.定义杆件：define中的fram\cable sections5.定义荷载：dinfine中的load cases6.定义荷载组合7.定义图中线段各代表的名称，用I↙图标或assifn中的frame\cable8.加载荷载：assign中的frame loads9.杆件分段：edit中的divide frames10.加弹抗：assign中的joint中的spring11.加约束：选择assign中joint中restraints.12.运行、查看任务要求：区间标准断面钢架图（断面结构尺寸见附件dwg文件）计算步骤：1．Autocad中建模，保存成dxf文件，导入SAP中。
注：①在CAD中画中图形（0.5m采用直线段），然后应用rotate 3D命令绕X轴旋转90°成XZ平面，然后再另存为DXF文件（0图层不可用）,以符合SAP中默认以-Z方向作为重力方向；②采用断面中心线，弧段“以弦带弧”，直线段长度（或弦长）不宜大于1m(取0.5m)，弦所对应的圆弧不要大于15°；③应顺序以直线连接各关键点，连接的先后顺序决定了一段杆（在SAP中）的起点和终点，以便于之后在SAP中赋荷载；④根据结构待赋的力的情况，此处可不完全建出结构来，待赋完力之后再完善结构；⑤将模型移到（0，0，0）点，并缩小0.001倍（因为建模时取mm，SAP中单位取m）；⑥模型需保存在同一图层中，0图层和defpoint图层除外。
2. SAP中计算（1）define materials注：对于二力杆（初支与二衬之间假想的压力传递杆件）取ρ=0，γ=0，其余同钢筋（或混凝土）。
sap2000总结
层间剪力输出
在SAP中没有直接的层间剪力结果显示，但是可以通过“截面切割”定义选项来查看层间剪力。我的做法是先将各层的柱子及其上部的点定义为一个组，模型分析完成之后在定义菜单中的“截面切割”定义成各个组，这样就可以在时程分析的结果中查看截面切割的力，即各层的层间剪力。组定义在分析前做，但是截面切割的定义最好是在分析完成之后做。
1，荷载工况(load case)：是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analysis case）：是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。 分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。运行分析工况才能得到结构关于荷载的响应。
动力非线性直接积分法收敛问题
SAP2000动力分析方法有四种：
（1）线性振型叠加法，是大多数教材里讲到的振型叠加法，它只适用于线性结构。
（2）非线性振型叠加法，针对于结构中加有非线性单元(粘弹、粘滞、摩擦、阻尼单元、隔
位移时程施加与上同。assign 中的节点荷载可以施加函数类型荷载，勿需质疑。
出现丢失精度的警告信息， “lost 6.4 digits of accuracy”解释
答：sap2000采用双倍精度运算，允许15个有效数字。如果存在整体的或局部的不稳定（比如某个节点没有被约束），求解过程将出现精度丢失。当精度丢失超过6位时，程序会提示警告。比如某次分析出现精度丢失，用户可检查出现错误的位置，借助*.OUT文件确认施加的荷载与反力的平衡误差在1％范围内。精度丢失通常是由于同时含有十分刚的单元与十分柔的单元。若警告仅是局部的精度丢失，对于工程分析，一般可以接受。
学习心得
学习心得通过四次课的学习我对SAP2000有了初步的了解，包括它的来历，适用范围，主要功能。
经过每节课的操作，我也初步会使用SAP2000.现在我来谈谈我对SAP2000的了解。
SAP2000是Structure Analysis Program 2000的缩写，它是是SAP系列软件的升级版，至今集成了常用的所有功能。
SAP2000程序于1996年问世，它是SAP产品系列中第一个以Windows视窗为操作平台的程序，拥有强大的可视界面和方便的人机交互功能.在这个看似简单的界面中，可以完成模型的创建和修改、计算结果的分析和执行、结构设计的检查和优化以及计算结果的图表显示(包括时程反应的位移曲线、反应谱曲线、加速度曲线)和文本显示等等，从最简单的问题到最复杂的工程项目，都非常方便快捷。
SAP2000是通用的结构分析设计软件，适用范围很广，主要适用于模型比较复杂的结构，如桥梁，体育场，大坝，海洋平台，工业建筑，发电站，输电塔，网架等结构形式，当然高层等民用建筑也能很方便的用SAP建模、分析和设计。
在我国，SAP2000程序也在各高校和工程界得到了广泛的应用，尤其是航空航天、土木建筑、机械制造、船舶工业、兵器以及石油化工等许多部门都大量使用SAP2000程序。
SAP2000具有极强的功能，如建模功能、编辑功能分析功能荷载功能、自定义功能、以及设计功能等等。
一、建模功能：在SAP2000中建模，实际结构单元用对象来体现，先定义出所使用的材料性质，如钢材、混凝土和铝材，再在图形界面中画出对象的几何分布，然后指定荷载和属性到对象上建立实际构件模型。
程序包含下列对象类型:点对象、线对象、面对象、实体对象。
在各个SAP2000版本中，由于面向对象技术的出现，建模时无需像以前那样，把模型划分为足够细的单元进行分析，而只要给出结构的基本框架即可。
因为当运行SAP2000进行分析时，程序自动将建立的面对象的模型转换成基于有限元的模型。
sap2000使用心得..
sap2000对混凝土楼板的处理建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。
板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。
壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。
sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。
该约束用于：1、模拟建筑结构混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。
2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。
此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。
sap2000入门栏2005年精华贴整理作者：tumugg 提交日期：2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
SAP2000计算体会
SAP2000学习体会以北陵公园站2-2横断面强度计算为例，总结一下SAP2000计算的步骤如下：一、计算前准备：——————荷载计算①整理出计算断面所处位置的地质信息，确定地面标高、覆土深度、抗浮设防水位标高等，计算出抗浮设防水位以下各土层的饱和容重与浮容重、结构侧面土层加权平均侧压系数等；②按抗浮水位计算出顶板土压力、顶板水压力、底板水浮力、侧墙水土压力，以上计算详见附页。
二、绘制计算简图————————————————CAD建立几何模型在CAD中绘制平面框架计算简图，计算跨度、高度取构件中心间距，需要注意的有以下几项：1、将每跨度、高度范围内的构件绘制为一个线单元，在导入程序后会自动生成节点；2、不要在“0”图层绘制，需新建一图层进行绘制，图层名可自定义。
计算简图绘制完毕后另存为.dxf文件。
3.画图应以米为单位，图应在原点。
4.曲线，应分段为直线，再导入。
三、导入.dxf文件1、打开SAP2000程序，在导入.dxf文件之前，先将右下角的单位一栏里的默认单位制改为“KN,m,C”，否则导入文件后会造成节点处出错；2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件，在随之打开的菜单中选择坐标系向上方向为“Y”方向，由于上步已将单位制改为“KN,m,C”，此步中不需再做修改，直接确定；下一选框中frame应选中图层名称。
3、导入完成后点击“XZ”视角，即可看见计算简图。
四、定义材料点击“定义-材料”,在对话框中选择“CONC”（混凝土），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：材料名称：C30 材料类型：各向同性密度：2.5 T/m3重度：25 KN/m3弹性模量：30000000 KN/㎡泊松比：0.2热膨胀系数：1.000E-05 剪切模量：12500000设计类型：Concrete（混凝土）fcuk：30000 KN/㎡（立方体抗压强度标准值）fyk；335000 KN/㎡fyks：335000 KN/㎡C40除以下两项与C30不同外，其余均与C30相同：弹性模量：32500000 KN/㎡fcuk：40000 KN/㎡五、定义框架截面点击“定义-框架截面”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截面），点击“添加新属性”，在弹出的对话框中定义截面名称、材料、深度、宽度：1、截面名称自定义，为方便好记，可取拼音定义，如顶板取名为“DINGBAN”；2、材料根据真实设计信息选择C30、C40或其它；3、深度即为构件的厚度，按真实设计信息填写；4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5m，也可以取单位宽板带计算，但此时柱需做简化；在对话框中还有一个“配筋混凝土”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”。
学习sap2000的总结
学习sap2000的总结学习sap2000的总结1，荷载工况(load case)：是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。
这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analysis case）：是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。
分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。
运行分析工况才能得到结构关于荷载的响应。
3，定义组合(define combination ):是将分析工况的计算结果进行组合（计算机运行减少人工进行计算的工作量），常用的组合形式是线性（linear）叠加或者包络(envelope)。
扭转与振型耦联基本概念解释结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。
CQC方法的真实含义并非是“考虑扭转效应”，确切的说法是“考虑振型间的耦联”，咱们规范的用语容易使人误解为CQC是考虑扭转，SRSS是不考虑扭转，这是不对的（至少是不确切）。
所以，只要是真正的三维软件（比如框架单元每节点有六个自由度，三平动，三转动），结构的真实效应都可以体现，扭转亦不例外。
位移型多点输入（1）将加速度是时程函数二次积分得到位移时程函数，对位移函数进行基线修正（消除位移偏移项），然后才能作为位移时程函数输入。
（2）在支座给定单位位移（确定位移输入方向），每个支座给定不同的荷载工况名称（体现多点输入）（3）建立时程分析荷载工况，按支座距离震中的远近给定相对的地震波到达时间。
（不同点时程函数计算出来后，要有时间间隔，此时间间隔内后到达点输入时程函数为0层间剪力输出，在SAP中没有直接的层间剪力结果显示，但是可以通过“截面切割”定义选项来查看层间剪力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
sap2000对混凝土楼板的处理建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。
板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。
壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。
sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。
该约束用于：1、模拟建筑结构混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。
2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。
此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。
sap2000入门栏2005年精华贴整理作者：tumugg 提交日期：2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
（2）、定义截面钢筋面积，是从杆系结构模拟的角度出发的，因此钢筋面积定义在两边和中间并没有什么差别，倒是箍筋的问题很难受，因为箍筋对延性的影响还是很大的，没有考虑箍筋的作用也算是一种保守的做法吧。
（3）、关于塑性铰参数的问题，可以自定义，这个参数可以计算的软件也很多，应该能计算截面M-转角，或者M-曲率的就可以，这两个可以根据塑性铰长度进行转化，自己编写程序也可以啊，采用条带法，可以参考一些钢筋混凝土非线性分析的资料。
（4）、地震波文件采用txt就可以，时间可以自己设置。
4、如何输入fy（屈服强度），fu（抗拉强度）？？答：输入标准值, 而不是设计值 cmliu5、SAP20009.04版本中的“Pattern Live Load Factor”的含义？2005-01-06答：样式活荷载折减系数。
这个系数主要是用于连续梁端部悬挑出部分的，因为这部分的荷载对其它跨中弯矩是有利的。
可以参见ETABS手册的设计部分。
CSI忙于对程序增加新功能，SAP2000 的设计手册没有出是一个遗憾，不过可以看ETABS的设计手册部分。
Cmliu6、sap2000中的edge constrain的含义？2005-01-05答：这个功能主要是为了让面和梁共同作用！你可以尝试建两个不同的模型，一个不约束，一个约束。
这样运行完后，约束的梁板变形是一体的；不约束的则是分离的，二者会有缝隙！你用etabs的话会很明显，而且一般推荐创建约束。
Lovedy7、在构件应力结果检查信息”细节“中出现：应力检查信息－Lambda_y>120*sqrt(235/fy)：phib is no longer correct （chinese 2002）。
我用的是sap2000 9.04版，杆件是否需要添加横向加劲肋呢？答：（a）可能是sap2000在计算phib时应用了钢结构规范附录B.5-1这一简化公式，当Lambda_y>120*sqrt(235/fy)时，phib计算是不准确的，故程序给了这个提示。
（b）应该分两种情况来看这个问题：1.如果是受弯构件，最好按规范规定B.1-1计算phib，复核一下；2.如果是压弯构件，phib值对计算结果影响不大，可接受程序验算的结果。
deeply_shi（c）我也遇到过类似的问题，在《高层民用建筑钢结构技术规程》的第6.4.2条中这样写到：抗震设防建筑的支撑杆件长细比，按照6度或者7度设防时，不得大于120sqre(235/fy)，当按照8度时，不得大于80sqrt(235/fy)，当按照9度时不得大于40sqre(235/fy)。
那么这个提示信息就是指的这个意思，是指长细比不够呀。
yhqzqddsh（d）是构件弱轴的长细比超限了，规范上有这么一条，调一下柱子的计算长度系数，增加侧向支撑 syj01038、无支撑长度比怎么确定？答：（a）基本上，此项功能主要是用于钢梁设计。
由于钢梁强轴(major axis)受弯时，一侧之翼板受压，另一侧受拉。
受压侧之翼板可能发生LTB(Lateral torsional buckling)，故有必要将其束制，降低钢梁此类破坏。
SAP2000所提及的minor LTB指的就是计算钢梁强度时的侧向无支撑长度系数，计算侧向无支撑长度时，是以杆件全长为基准，再乘以LTB系数。
） u8216806 （b）是不是相当于把一根梁当作两部分处理，防止出现局部屈曲现象呢？那么系数到底取多少合适，有参考标准么？ jttan答：必须视钢梁受压侧束制条件而定，举例：一般钢梁（次梁）若与RC楼板或Deck板由shear stud 接合一起时，由于此类钢梁一般是剪力接頭，故受压侧于上缘，因此shear stud的设置将可有效避免LTB，所以在SAP2000中可设一个合理值，本人我大多取0.1~0.2。
但若是主梁，则必须视次梁配置的状况而定，SAP2000中大梁的LTB系数是其支撑的次梁最大间距与主梁全长的比值。
u82168069、关于Unbraced Length Ratio(Minor，LT)的问题 2004-11-15问：发现beam stress ratios 太高,先选 start Design/check 偶发structure,选了一些group name,然后选design menu里面的Redefine element design data在assignment options area 的Unbraced Length Ratio(Minor，LT)里面输入一个值,再点击ok就可以redesign了redesign后发现有一些beam stress ratios降下来了，不知道在什么时候使用这一功能呀？答：（a）应该是平面外支撑的问题吧，Unbraced Length Ratio(Minor，LT)中的数值并不改变程序计算出来的结构的内力，但是却能改变杆件的承受力和变形的能力，数值越少，就是说不支撑的距离越短，承载能力也越强，那么ratio 肯定就越小，结构会越稳定。
摩蟹族的浪子（b）主要用于钢结构，混凝土中的稳定问题考虑较少，因为混凝土构件截面都会比较大，惯性矩大而回转半径小，所以一般满足稳定，而且一般稳定问题一般是出现在强度破坏之后的，更多的考虑的是强度和延性了摩蟹族的浪子（c）Unbraced Length Ratio(Minor, LT) means if the distance between lateral bracing. If the ratio is small, the capacity of the beam might reach 0.66Fy. If the ratio is small enough, it will reach 0.66Fy. On the other hand, if the ratio is high, then then capacity is low. a portion of 0.66Fy.Refer to" Manual of Steel Construction , ASD, 9th Edition , Specification Chapter F", you will know how to calculate the bending strength of steel for difference unbraced length. By the way, the ratio is always between 0 and 1. If it is 0.33, it means that there are two braces between the end of the member. and the unbraced length is one third of the total length of the total length of the member zszjf10、sap2000v9.04可以进行单、双向导荷载吗？答：（a）可以的。
就是将板定义成无限薄，然后自动划分时。
根据你的需要进行划分了，划分双边的时候就是双向导，如果只划分一边，那就单向导了。
fwang1999（b）sap2000V9已经可以自动导荷载了。
