安全阀计算规定讲解

安全阀计算规定讲解安全阀计算规定1. 应⽤范围1.1 本规定仅适⽤于化⼯⽣产装置中压⼒⼤于0.2MPa的压⼒容器上防超压⽤安全阀的设置和计算，不包括压⼒⼤于100MPa的超⾼压系统。

适⽤于化⼯⽣产装置中上述范围内的压⼒容器和管道所⽤安全阀；不适⽤于其它⾏业的压⼒容器上⽤的安全阀，如各类槽车、各类⽓瓶、锅炉系统、⾮⾦属材料容器，以及核⼯业、电⼒⼯业等。

1.2计算⽅法引⾃《⼯艺设计⼿册》 (Q/SPIDI 3PR04-3-1998)，使⽤本规定时，⼀般情况应根据本规定进⾏安全阀计算，复杂⼯况仍按《⼯艺设计⼿册》有关章节进⾏计算。

1.3 本规定提供了超压原因分析，使⽤本规定必须详细阅读该章节。

2. 计算规定的⼀般说明2.1安全阀适⽤于清洁、⽆颗粒、低粘度流体，凡必须安装泄压装置⽽⼜不适合安全阀的场所，应安装爆破⽚或安全阀与爆破⽚串联使⽤。

2.2 在⼯艺包设计阶段（PDP），应根据⼯艺装置的操作规范，按照本规定（见5.0章节），对本规定所列的每个⼯况进⾏分析，根据PDP的物流表，确定每个⼯况的排放量，填⼊安全阀数据表⼀。

2.3在基础设计阶段（BDP）和详细设计阶段（DDP），按照泄放量的计算书规定（见6.0章节），在安全阀数据表⼀的基础上，形成安全阀数据表⼆（数据汇总表）和安全阀数据表三。

安全阀数据表三作为条件提交有关专业。

3. 术语定义3．1 积聚（accumulation）：在安全阀泄放过程中，超过容器的最⼤允许⼯作压⼒的压⼒，⽤压⼒单位或百分数表⽰。

最⼤允许积聚由应⽤的操作规范和⽕灾事故制定。

3．2 背压（back pressure）：是由于泄放系统有压⼒⽽存在于安全阀出⼝处的压⼒，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

3．3 附加背压（superimposed back pressure）：当安全阀启动时，存在于安全阀出⼝的静压，它是由于其它阀排放⽽造成的压⼒，它有两种形式，固定的和变化的。

安全阀的计算范文

安全阀的计算范文安全阀是一种用于压力设备中的安全保护装置，其主要功能是在设备发生过压时，通过释放多余压力来保护设备的安全运行。

安全阀的计算是保证其能够准确工作的关键，下文将从安全阀的类型、计算公式等方面详细阐述。

首先，安全阀的类型主要有弹簧式安全阀和重锤式安全阀两种。

弹簧式安全阀是通过一定的弹簧对阀芯施加力以保证设备的正常工作压力，而重锤式安全阀则是利用重锤的重力来控制阀芯的开闭。

根据不同类型的安全阀，其计算公式也不尽相同。

在这里，我们以弹簧式安全阀为例进行计算。

首先需要确定以下几个参数：1. 设备的最大工作压力（Pmax）：这是设备能够承受的最大压力，通常由设备的设计要求决定。

2.设备的额定工作压力（Pr）：这是设备正常工作时所需的工作压力，通常也由设备的设计要求决定。

3.安全阀的启闭力（F）：这是设备工作压力对安全阀阀芯所施加的力，通常需要通过计算或实验来确定。

4.安全阀的额定流量（Qr）：这是在正常工作压力下，安全阀所需释放的介质流量，通常由设备的设计要求决定。

根据以上参数，可以使用如下公式计算出安全阀的额定流量：Qr=K*(Pr-Pb)其中，K是安全阀的流量系数，它是一个与安全阀类型有关的常数，需要参考安全阀的使用说明书来确定；Pb是安全阀的启闭压力，即当安全阀关闭时，在安全阀上方的压力。

而安全阀的启闭压力则可以通过以下公式计算得出：Pb = Pmax - (Pmax - Pr) / C其中，C是安全阀的启闭压力系数，需要根据弹簧式安全阀的设计参数来确定。

通过以上公式的计算，可以得到安全阀的额定流量和启闭压力，从而确保安全阀能够在设备发生过压时准确地释放多余的压力，保护设备的安全运行。

需要注意的是，在进行安全阀的计算时，还需要考虑诸如安全阀的可靠性、安全阀的选择、安全阀的安装位置等因素。

这些因素也是保证安全阀能够有效工作的重要因素，需要综合考虑进行选择和计算。

总结起来，安全阀的计算是保证设备安全运行的重要环节。

安全阀额定排量计算

安全阀额定排量计算
一、介质为液体（参照GB12241-89标准）
式中Wt--安全阀的理论排量，Kg/h A--流道面积，mm2 ρ--介质密度，Kg/ mm3（如水ρ=1000 Kg/ mm3）△P--阀门前后压差，△P=Pp·Pb，Mpa Pp--排放压力，Mpa（绝对压力）Pb--阀门出口侧压力，Mpa(对空排放时Pb为0)
二、介质为蒸汽（参照《蒸汽锅炉安全监察规程》
式中K--排放系统，对微启式安全阀C=0.2。

全启式安全阀C=0.7 M--气体分子量（如空气M=29，甲烷M=16）Z--气体在操作温度下的压缩系数，（如空气在常温，压力为1.6Mpa下Z=0.99，压力为10Mpa下Z=0.95）T--气体的温度，K（T=273+摄氏度）
三、介质为气体（参照GB12241-89标准）
Wt=CA（10.2P+1）
式中C--排放系统，对微启式安全阀C=0.085。

全启式安全阀C=0.235 P--安全阀入口处压力，Mpa K--蒸汽比容修正系数，一般取K=1 A--流道面积，mm2
密封性要求（依据GB12243-89）
安全阀类型流道直径
(mm)
最大允许泄漏率，气泡数/min(试验介质：空气或其它气体) 公称压力PN,Mpa
< 10 ≥ 10
一般安全阀
< 20 40 60
≥ 2020 30
背压平衡安全阀
< 20 50 75
≥ 2030 45
注：
1. 进行蒸汽安全阀密封试验时，用目视或听音的方法检查阀的出口端，如未发现泄漏现象，则认为密封性合格。

2. 进行水或其它液体用安全阀密封试验时，在规定的试验持续时间2分钟内，其密封面处不应有流淌的水
珠。

安全阀的工艺计算

安全阀工艺计算1 安全阀工艺计算1.1 操作参数1.1.1 最高操作压力P（表）：设备运行期间可能达到的最高压力，一般应按不同工艺过程确定。

1.1.2 安全阀定压P s：安全阀的开启压力。

安全阀定压P s（表）必须等于或稍小于设备设计压力P D（表）；由不同工艺操作压力和设备设计压力确定。

当安全阀定压P s=设备设计压力时，当P≤1.8MPa（表）时，P s=P D+0.1=P+0.18+0.1当1.8<P≤4MPa（表）时，P s=P D+0.1=1.1P+0.1当4<P≤8MPa（表）时，P s=P D+0.1=P+0.4+0.1当P>8MPa（表）时，P s=P D+0.1=1.05P+0.1 （1-1）注：P D（表）：设备设计压力；P s（表）：安全阀定压；P D（表）：设备设计压力；P（表）：设备最高操作压力；1.1.3 积聚压力Pa（表）：安全阀排放介质过程中，允许压力增加超过设备的设计压力的数值，可按表1.1选取表1.1 定压和积聚压极限1.1.4容许过压P h（表）：容许压力增加超过定压的数值。

如果定压等于设计压力：P s=P D，则P h=P a+P D-P s如果定压小于设计压力：P s<P D，则P h=P a+P D-P s（1-2）1.1.5最高泄放压力P m（绝）：安全阀达到最大泄放能力时的压力。

一般按如下计算：P m=P a+P a（1-3）1.1.6 背压P2（安全阀出口压力）背压是由于排放系统有压力而存在于安全阀出口的压力，它是迭加背压（安全阀开启前泄压总管的压力）和积聚背压（积聚背压是在安全阀开启后，由于介质流动所增加的压力）的总和。

对于普通型（非平衡型）安全阀：P2≤10%P S1.1.7 回座压差：是安全阀的定压与关闭压力的差值，以定压的百分数或压力单位表示。

P D<回座压力<P S1.1.8 安全阀的压力等级关系（即容器设计压力，安全阀容许积聚压、定压、注：1、与ASME锅炉压力容器规程和《压力容器安全技术监察规程，1990》基本一致；2、所示压力条件是安装在容器的安全阀条件；3、操作压力可高于或低于90%；4、回座和压差应参照ASME规程有关章节。

安全阀计算实例

一．安全阀计算实例我们在压力容器设计和定期检验中均要求对安全阀的安全排放能力进行选型或校验计算。

基于以往资料不齐全,往往以大代小,造成不必要的浪费。

现拟以GB15 0附录B-B5.1 b)为依据，用不同介质、压力、温度对安全阀的安全排放量进行选型计算。

例1：有一空气储罐,DN1000㎜，容积V=5m3最高工作压力为0.8MPa，工作温度为30℃进口管为φ57X3.5,确定安全阀尺寸.解1)确定气体的状态条件设Po—安全阀出口侧压力（绝压）0.103MPa（近似为0.1MPa）则Pd—安全阀泄放压力（绝压）为Pd=1.1Pw+0.1+10%P=1.068MPa（GB150附录B4.2.1）当安全阀出口侧为大气时: Po/Pd=0.103/1.068=0.0936而（2/(k+1)）k/(k-1) =（2/(1.4+1)）1.4/(1.4-1)=0.53∴ Po/Pd＜（2/(k+1)）k/(k-1)是属于临界状态条件, 安全阀排放面积A按（B5）计算A≥mm（B5）式中: C气体特性系数,查表B1或C=520√k（2/(k+1)(k+1)/(k-1)）K—安全阀额定泄放系数,K=0.9倍的泄放系数(泄放系数由制造厂提供,一般为0.75);或按《容规》附件五第二节有关规定中选取.2)容器安全泄放量的计算:盛装压缩气体或水蒸汽的容器安全泄放量,按下列规定来确定a.对压缩机贮罐或水蒸汽的容器,分别取压缩机和水蒸汽发生器的最大产气量;b.气体储罐等的安全泄放量按(B1)式计算Ws=2.83×10-3ρυd2 ㎏/h (B1)式中ρ为排放压力下的气体密度.ρ=M（分子量）×Pw’(排放绝对压力)×273/(22.4×(273+t))空气M=28.95排放绝对压力Pw’=10.68㎏/㎝2代入上式得ρ=28.95×10.68×273/22.4×303=12.44㎏/m3υ—容器在工作压力下的进口管的气体流速m/s;查表2得υ=10～15m/s 一些常用气体流速范围表2取υ=10m/s.将上述ρ、ν、d代入得Ws=2.83×10-3×12.44×15×502 =1320.2㎏/h则A==205.4mm2若采用带板手全启式安全阀A=0.785d02=205.4mm2 d0=(205.4/0.785)1/2=16.2㎜根据统计概算,全启式安全阀的喉径d0与公称直径DN之比约为0.625,而微启式安全阀的喉径d0与公称直径DN之比约为0.8.∴选用公称直径DN32的全启式带板手安全阀.安全阀公称直径与喉径关系表3例2.将例题1的介质改为蒸汽。

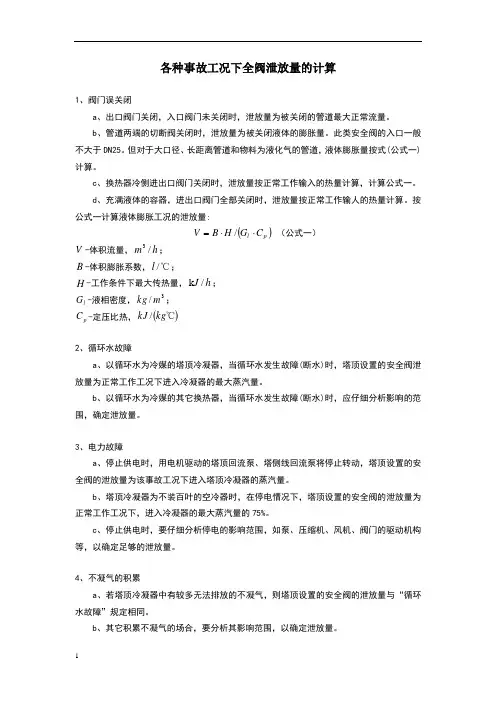

安全阀各个工况计算

各种事故工况下全阀泄放量的计算1、阀门误关闭a 、出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。

b 、管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量。

此类安全阀的入口一般不大于DN25。

但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(公式一)计算。

c 、换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式一。

d 、充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输人的热量计算。

按公式一计算液体膨胀工况的泄放量:()p l C G H B V ⋅⋅=/ （公式一）V -体积流量，h m /3；B -体积膨胀系数，℃/l ；H -工作条件下最大传热量，h J /k ；l G -液相密度，3/m kg ；p C -定压比热，()℃kg kJ /2、循环水故障a 、以循环水为冷媒的塔顶冷凝器，当循环水发生故障(断水)时，塔顶设置的安全阀泄放量为正常工作工况下进入冷凝器的最大蒸汽量。

b 、以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。

3、电力故障a 、停止供电时，用电机驱动的塔顶回流泵、塔侧线回流泵将停止转动，塔顶设置的安全阀的泄放量为该事故工况下进入塔顶冷凝器的蒸汽量。

b 、塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的75%。

c 、停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱动机构等，以确定足够的泄放量。

4、不凝气的积累a 、若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量与“循环水故障”规定相同。

b 、其它积累不凝气的场合，要分析其影响范围，以确定泄放量。

5、控制阀故障a 、安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。

b 、安装在设备入口的控制阀，发生故障时若处于全开位置时:(1) 对于气相管道，如果满足低压侧的设计压力小于高压侧的设计压力的2/3，则安全阀的泄放量应按式(公式二)计算:()()2/121/3.3171T G P C C W g h v v -= (公式二) W -质量泄放流量，h kg /；1v C -控制阀v C 值；2v C -控制阀最小流量下的v C 值；h P -高压侧工作压力，Mpa ；g G -气相密度，3/m kg ；T -泄放温度，K如果高压侧物料有可能向低压侧传热，则必须考虑传热的影响。

安全阀计算

安全阀计算安全阀作为一种安全泄放装置，能够有效预防由生产装置超压引起的爆炸事故。

它安装在压力容器或管道上，在紧急情况或异常工况下开启，防止内部压力超过设计规定的安全值，保护压力容器或管道等受压设备发生爆炸事故的装置。

大多数化工装置系统操作压力比较高，而且化工物料介质多可燃易爆，如果安全阀设计考虑不周全，超压泄放时容易引起火灾、爆炸等事故。

因此，从安全角度出发，安全阀的合理计算与设计对化工装置来说是非常重要的。

1安全阀概述1.1 安全阀操作参数1.1.1 定压(Ps):安全阀开启的压力，其数值必须等于或稍小于设备或管道的设计压力。

当安全阀的定压等于设备设计压力时，安全阀的定压见表1-1-1。

表1-1-1 安全阀定压1.1.2 积聚压力(Pa):安全阀的最高泄放压力与其定压之间有一差值，此压力差即为积聚压力。

安全阀的积聚压力一般取定压的0.1倍，即Pa=0.1Ps。

1.1.3 最高泄放压力(Pm):安全阀达到最大泄放压力能力时的压力：Pm=Ps+Pa1.1.4 背压（P2）：即出口压力，为安全阀开启前泄压总管的压力与安全阀开启后介质流动所产生的流动阻力之和。

对于普通型安全阀，P2不宜大于定压值Ps的10%。

1.1.5 回座压力：安全阀的回座压力介于安全阀的操作压力与定压之间。

当定压高于操作压力10%时，回座压力一般高于操作压力5%。

1.2 安全阀分类安全阀形式繁多，按照不同的分类标准，会有不用的分类，下面简单介绍一下常见的分类类型：1.2.1按开启高度分类(1) 微启式安全阀微启式安全阀的开启高度介于流通直径的1/40和1/20之间。

主要用于排放不可压缩流体（如水或油等液体）。

(2) 全启式安全阀全启式安全阀的开启高度大于等于流通直径的1/4。

全启式安全阀的排放面积是阀座喉部最小截面积。

主要用于排放可压缩流体（如蒸汽和其他气体）。

(3) 中启式安全阀开启高度介于微启式与全启式之间，这种形式的安全阀在我国应用的比较少。

(新安全生产)安全阀的工艺计算

（新安全生产）安全阀的工艺计算安全阀的工艺计算1各种事故工况下泄放量的计算1.1阀门误关闭1.1.1出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。

1.1.2管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量。

此类安全阀的入口一般不大于DN25。

但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(1.1)计算。

1.1.3换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式见式(1.1)。

1.1.4充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输入的热量计算。

按式(1.1)计算液体膨胀工况的泄放量：V=B·H／(Gl ·Cp)(1.1)式中:V——体积泄放流量，m3／h；B——体积膨胀系数，l／℃；H——正常工作条件下最大传热量，kJ／h；Gl——液相密度，kg／m3；CP--定压比热，kJ／(kg℃)。

1.2循环水故障1.2.1以循环水为冷媒的塔顶冷凝器，当循环水发生故障(断水)时，塔顶设置的安全阀泄放量为正常工作工况下进入冷凝器的最大蒸汽量。

1.2.2以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。

1.3电力故障1.3.1停止供电时，用电机驱动的塔顶回流泵、塔侧线回流泵将停止转动，塔顶设置的安全阀的泄放量为该事故工况下进入塔顶冷凝器的蒸汽量。

1.3.2塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的15%。

1.3.3停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱动机构等，以确定足够的泄放量。

1.4不凝气的积累1.4.1若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量与1.2规定相同。

1.4.2其它积累不凝气的场合，要分析其影响范围，以确定泄放量。

1.5控制阀故障1.5.1安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。

安全阀计算

目次1 总则1.1 目的1.2 范围1.3 引用标准2 计算要求2.1 一般要求2.2 安全阀的计算2.3 安全阀的选择2.4 计算举例2.5 安全阀选型举例1 总则1.1 目的为规范储运系统压力容器上安全阀的计算和选择，特编制本标准。

1.2 范围1.2.1 本标准规定了储运系统压力容器上安全阀计算的一般要求﹑安全阀的选择﹑计算举例﹑安全阀选型举例等要求。

1.2.2 本标准适用于储运系统中储存物料为气、液相处于平衡状态的液化石油气、液氨等并以泄放气体为安全措施的压力容器上安全阀的计算和选择。

安全阀可以为弹簧全启封闭式。

本标准适用于国内工程，对涉外工程应按指定标准执行。

1.3 引用标准使用本标准时，应使用下列标准最新版本。

GB/T 12241 《安全阀一般要求》12 计算要求2.1 一般要求2.1.1 名词定义2.1.1.1 定压：定压系指安全阀在运行条件下阀瓣开始升起，介质连续排放时的瞬时压力。

2.1.1.2 冷定压：冷定压系指安全阀直接向大气排放介质时，阀瓣开始升起，介质连续排放时的瞬时压力。

对平衡式安全阀定压与冷定压数值相同，对非平衡式安全阀冷定压为定压减去背压；当设置两个以上非平衡式安全阀时，每个安全阀的冷定压应经放空管道系统压降计算后确定。

2.1.1.3 排放压力：排放压力系指安全阀瓣达到规定开启高度后，其进口侧的压力数值。

2.1.1.4 背压：背压系指安全阀出口处的压力。

当安全阀直接向大气排放时，背压可视为零，当安全阀的出口与放空系统密闭连接时，安全阀的背压由两部分组成，即由排放背压与附加背压组成。

a) 排放背压是排放介质在放空系统流动的阻力；b) 附加背压是安全阀不排放时，在安全阀出口处存在的压力，是由其他压力源在排放系统中引起的。

2.1.1.5 平衡式安全阀：平衡式安全阀系指背压对工作特性影响最低的安全阀，带波纹管的安全阀即是其中之一，波纹管使作用在阀瓣上、下两面的压力互相抵消，对阀瓣的升降不发生作用。

安全阀计算

例1：有一空气储罐,DN1000㎜，容积V=5m3最高工作压力为0.8MPa，工作温度为30℃进口管为φ57X3.5,确定安全阀尺寸.解1)确定气体的状态条件设Po—安全阀出口侧压力（绝压）0.103MPa（近似为0.1MPa）则Pd—安全阀泄放压力（绝压）为Pd=1.1Ps+0.1 =1.1×1.1Pw＋0.1=1.068MPa（GB150附录B4.2.1）当安全阀出口侧为大气时: Po/Pd=0.103/1.068=0.0936而（2/(k+1)）k/(k-1) =（2/(1.4+1)）1.4/(1.4-1)=0.53∴ Po/Pd＜（2/(k+1)）k/(k-1)是属于临界状态条件, 安全阀排放面积A按（B5）计算A≥ mm（B5）式中: C气体特性系数,查表B1或C=520√k（2/(k+1)(k+1)/(k-1)）K—安全阀额定泄放系数,K=0.9倍的泄放系数(泄放系数由制造厂提供,一般为0.75);或按《容规》附件五第二节有关规定中选取.2)容器安全泄放量的计算:盛装压缩气体或水蒸汽的容器安全泄放量,按下列规定来确定a.对压缩机贮罐或水蒸汽的容器,分别取压缩机和水蒸汽发生器的最大产气量;b.气体储罐等的安全泄放量按(B1)式计算Ws=2.83×10-3ρυd2 ㎏/h(B1)式中ρ为排放压力下的气体密度.ρ=M（分子量）×Pw’(排放绝对压力)×273/(22.4×(273+t))空气M=28.95排放绝对压力Pw’=10.68㎏/㎝2代入上式得ρ=28.95×10.68×273/22.4×303=12.44㎏/m3υ—容器在工作压力下的进口管的气体流速m/s;查表2得υ=10～15m/s一些常用气体流速范围表2流体名称/输送压力MPa流速范围m/s 流体名称/输送压力MPa流速范围m/s压缩空气0~0.1＞0.1~＜0.6＞0.6~＜1.0＞1.0~＜2.0＞2.0~＜3.0一般气体（常压）氧气＜0.60.05~0.6饱和水蒸汽（主管）（支管）低压蒸汽＜1.0低压蒸汽＜1.0低压蒸汽＜1.010~1510~2010~158~103.0~6.010~205.0~10.07.0~8.030~4020~3015~2020~4040~60饱和水蒸汽（主管）（支管）煤气（初压）2KPa（初压）6KPa氨气≤0.61.0~2.0液氨氮气5~10乙炔气氢气自来水（主管）（支管）易燃气体40~6035~400.75~3.03~1210~203.0~8.00.3~1.02.0~5.02.0~8.0≤8.01.5~3.51.0~1.5≤1.0取υ=10m/s.将上述ρ、ν、d代入得Ws=2.83×10-3×12.44×15×502 =1320.2㎏/h 则A= =205.4mm2若采用带板手全启式安全阀A=0.785d02=205.4mm2液化石油气单一成分组分及汽化潜热表5重量组分X1丙烷C3H8丙烯C3H6正异丁烯正异丁烷残液50℃汽化潜热kJ/kg285.5285.96343.7317.8337液化石油气贮罐，一般不设保温且夏日均配备水喷淋予以冷却。

安全阀计算,气体适用

M—气体的摩尔质量
K—泄放装置的泄放系数，安全阀K取额定泄放系数 C—气体特性系数,C=520*SQRT(k*（2/(k+1)）（（k+1）/（k-
1））)
P0/Pf
kg/h
单位 Mpa MPa —
K —
kg /kmol
— — —
k
2
k -1
—
k 1
当 P0
Pf
（
2
k
）k -1时，
k 1
As
13.16
安全阀计算（适用于气体）
设备名称：二级分离器
一、容器的安全泄放量(Ws)
DK1710
介质名称：压缩空气
容器的安全泄放量：
二、安全阀所需泄放面积(As)
符号意义及计算公式 P0—泄放装置出口侧压力(绝压) Pf — 泄放装置的泄放压力(绝压) k—气体绝热指数 Tf—泄放装置泄放温度 Z—气体的压缩系数:
Ws CKP f
ZT f ......( B.5) M
当
p0
pf
＞（
k
2 Biblioteka k）k -1时， 1
As 1.79 10 -2 KPf
Ws
2
k1
k k -1
P0 Pf
k
-
P0 Pf
k
三、安全阀实际泄放面积(A)
符号意义及计算公式
ZT f ......( B.6) M
mm2
安全阀型号：
单位
DN－安全阀公称直径
mm
D0－安全阀喉径
mm
h－安全阀开启高度（全启式h=0.25*D0，微启式h=0.025D0）
A－安全阀实际泄放面积：A=π*h*D0

安全阀计算

安全阀计算实例安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。

它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。

凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。

一．安全阀的选用方法a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级;c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式;d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀;e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀;f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀g）液化槽(罐)车,应采用内置式安全阀.h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀.i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀. j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀.k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置.l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表1m）安全阀公称压力PN与弹簧工作压力关系表表1PN弹簧工作压力等级1.60.06～0.1>0.12>0.16～0.25>0.25～0.4>0.4～0.5>0.5～0.6>0.6～0.8>0.8～1.0>1.0～1.3>1.3～1.62.5>1.3～1.6>1.6～2.0>2.0～2.5只能用于大于1.3MP6.4->1.3～1.6>1.6～2.0>2.0～2.5>2.5～3.2>3.2～4.0>4.0～6.4只能用于大于1.3MPa10>4～5>5～6.4>6.4～8>8～10只能用于大于4.0MPa安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出规定的气量。

安全阀计算(液化气)

安全阀安全泄放计算：安全泄放量与安全阀排放面积计算：　容器盛装介质：R22，为液化气体，无绝缘保温层。

其安全泄放量计算如下：1. 容器的安全泄放量：——B3 (GB150-1998)Ws=87327.1式中：Ws——容器的安全泄放量，kg/m3F——系数；F=1　容器置于地面以下用砂土覆盖时，F=0.3；容器置于地面上时，F=1；容器置于大于10L/m2·min 喷淋装置下时，F=0.6；Ar——容器受热面积；Ar=123.2509 Ar=πD 0(L+0.3D 0)D 0——容器外径，m ；D 0=3.2L——容器总长，m ；L=11.3q——在泄放压力下，液体的汽化潜热，kJ/kg ；q＝151.32. 安全阀的排放面积A：P 0/P d =0.0414940.566426A=1046.306式中：A——安全阀的最小排放面积，mm2Ws——容器的安全泄放量，kg/m3C=336.2227P 0——安全阀出口侧压力，（绝压）Mpa ；P 0=0.1k——气体绝热系数；k=1.19K——安全阀的额定泄放系数，Ｋ＝0.9倍阀门泄放系数；K=0.675 A42Y-25阀门样本泄放系数为：0.75P d ——安全阀的泄放压力，P d =1.1P+0.1 Mpa (绝压）；P d =2.41P——容器设计压力，Mpa ；P=2.1M——气体的摩尔质量，kg/kmol ；M=86.469Z——气体的压缩系数，根据Tr 、Pr 由GB150图B1查得Z=0.72Px——介质泄放压力，MPa ；Px=2Tx——介质泄放温度,Ｋ；Tx=331P l ——介质临界压力，MPa ；P l =4.9751l T l =369Tr=0.897019Pr=0.402002故本设备采用一个Dg80全启式安全阀，其喉部直径dt=50mm,满足泄放安全的要求。

安全阀计算

内容数值/结论天然气小时流量m 3/h17000天然气密度kg/m 30.72设计压力(MPa)4P w 运行压力(MPa)2.5C p 定压热容kJ/(m3·k)1.55C v 定容热容kJ/(m3·k)1.18P o 安全阀出口侧压力（绝压）MPa0.1K安全阀排放系数0.7M气体摩尔质量 kg/mol16Z气体在操作温度压力下的压缩系数1T气体温度 (k)293.15P d 安全阀排放压力（绝压）MPa3.125P 0/P d0.032k(气体绝热指数)C p /C v 1.3135593220.543289217绝大多数压力容器使用的安全阀，排放气体时，气体流速都处于临界状态。

安全阀的排量即可按临界流量公式计算满足临界条件临界条件下C(气体特性系数)348.2447651A安全阀最小排气截面积(mm 2)904.940708d 0安全阀最小流道直径(mm)（全放散）33.95277177A安全阀最小排气截面积(mm 2)90.4940708d 0安全阀最小流道直径(mm)（超压放散）10.73680917全启式安全阀最小流道直径计算P s 整定压力（MPa）2.75)12)1((+-k k k C ZT MACKP W S d 2106.7-⨯=备注录入数据中间计算结果整定压力满足要求最终结果勿动勿动全启式安全阀K=0.6-0.7P d =1.1*P s +0.1MPak：气体绝热系数(kg/h）k：气体绝热系数计算当 Pw≤1.8MPa 时:P0=Pw+0.18 当1.8MPa＜Pw ≤4.0MPa 时：P0=1.1Pw 当 4.0MPa＜Pw≤8.0MPa 时：P0=Pw+0.4 当 8.0MPa＜Pw≤25.0MPa 时：P0=1.05Pw本公式中d 0计算适用于全启式安全阀站内的所有设备和管道组成件的最大工作压力10％及以上，且不应低于安全阀的定压。

)11()21(520-++=k k k k C 1-k kd o12）（+≤k P P 785.00A d ≥310.4150056 0.09567415914000成件的设计压力，应高于％及以上，且不应低于安全阀的定。

安全阀各个工况计算

各种事故工况下全阀泄放量的计算1、阀门误关闭a 、出口阀门关闭，入口阀门未关闭时，泄放量为被关闭的管道最大正常流量。

b 、管道两端的切断阀关闭时，泄放量为被关闭液体的膨胀量。

此类安全阀的入口一般不大于DN25。

但对于大口径、长距离管道和物料为液化气的管道，液体膨胀量按式(公式一)计算。

c 、换热器冷侧进出口阀门关闭时，泄放量按正常工作输入的热量计算，计算公式一。

d 、充满液体的容器，进出口阀门全部关闭时，泄放量按正常工作输人的热量计算。

b 、以循环水为冷媒的其它换热器，当循环水发生故障(断水)时，应仔细分析影响的范围，确定泄放量。

b 、塔顶冷凝器为不装百叶的空冷器时，在停电情况下，塔顶设置的安全阀的泄放量为正常工作工况下，进入冷凝器的最大蒸汽量的75%。

c 、停止供电时，要仔细分析停电的影响范围，如泵、压缩机、风机、阀门的驱动机构等，以确定足够的泄放量。

4、不凝气的积累a 、若塔顶冷凝器中有较多无法排放的不凝气，则塔顶设置的安全阀的泄放量与“循环水故障”规定相同。

b 、其它积累不凝气的场合，要分析其影响范围，以确定泄放量。

5、控制阀故障a 、安装在设备出口的控制阀，发生故障时若处于全闭位置，则所设安全阀的泄放量为流经此控制阀的最大正常流量。

b 、安装在设备入口的控制阀，发生故障时若处于全开位置时:(1) 对于气相管道，如果满足低压侧的设计压力小于高压侧的设计压力的2/3，则安全阀的泄放量应按式(公式二)计算:()()2/121/3.3171T G P C C W g h v v -= (公式二)W -质量泄放流量，h kg /；1v C -控制阀v C 值；2v C -控制阀最小流量下的v C 值；h P -高压侧工作压力，Mpa ；g G -气相密度，3/m kg ；T -泄放温度，K如果高压侧物料有可能向低压侧传热，则必须考虑传热的影响。
