光纤以太网的设计
FTTH网络设计方案
FTTH网络设计方案FTTH(Fiber To The Home)是一种将光纤接入到居民家庭的网络连接方式,通过光纤的高速传输和稳定性,可以提供更快速、更稳定的互联网接入服务。
下面将为您提供一种FTTH网络设计方案,希望能对您有所帮助。
1. 网络拓扑结构设计:采用星型拓扑结构,将光纤中心局连接到各个用户的光猫设备。
光纤中心局作为网络的核心节点,连接至多个OLT (Optical Line Terminal)设备,其中每个OLT可以连接数百个用户。
每个OLT设备通过纤芯交换机与居民楼或住宅小区的光网络终端(ONT)连接。
2.光纤布线设计:为了确保网络的稳定性和可靠性,建议使用单模光纤作为主干线,连接OLT设备和光网络终端。
由于单模光纤具有较小的衰减和延迟,可以提供更远的传输距离和更高的信号质量。
使用FTTH技术,可以在居民家庭内部进行光纤到户(FTTP)布线,确保每个用户都能接收到高质量的光纤信号。
3.光猫设备选择:光猫设备是将光纤信号转换为电信号并提供局域网连接的设备。
在FTTH网络中,光猫设备将安装在用户家中。
为了提供更好的连接速度和稳定性,建议选择具有高速以太网端口和无线路由器功能的光猫设备。
另外,为了保护用户隐私和网络安全,光猫设备应支持强大的防火墙和加密功能。
4.网络安全设计:在FTTH网络中,网络安全至关重要。
为了保护用户的个人信息和保障网络的安全性,可以采用以下措施:- 使用VPN(Virtual Private Network)技术建立安全连接,加密数据传输;-安装防火墙设备,以阻止潜在的网络攻击;-为用户提供独立的网络接入账户,并设置强密码;-定期更新软件和固件,以修复安全漏洞。
5.网络管理与维护:为了确保网络运行的稳定性和高效性,需要进行网络管理和维护工作。
可以采用以下措施:-监控网络状态和带宽利用率,及时发现和修复潜在问题;-定期进行网络设备的维护和升级,以确保它们的正常运行;-提供24小时的技术支持服务,以解决用户的问题和故障。

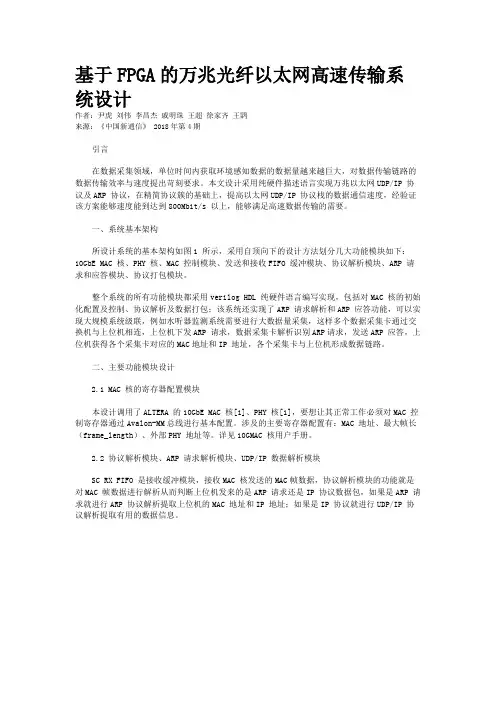

基于FPGA的万兆光纤以太网高速传输系统设计
基于FPGA的万兆光纤以太网高速传输系统设计作者:尹虎刘伟李昌杰戚明珠王超徐家齐王鹍来源:《中国新通信》 2018年第4期引言在数据采集领域,单位时间内获取环境感知数据的数据量越来越巨大,对数据传输链路的数据传输效率与速度提出苛刻要求。
本文设计采用纯硬件描述语言实现万兆以太网UDP/IP 协议及ARP 协议,在精简协议簇的基础上,提高以太网UDP/IP 协议栈的数据通信速度,经验证该方案能够速度能到达到800Mbit/s 以上,能够满足高速数据传输的需要。
一、系统基本架构所设计系统的基本架构如图1 所示,采用自顶向下的设计方法划分几大功能模块如下:10GbE MAC 核、PHY 核、MAC 控制模块、发送和接收FIFO 缓冲模块、协议解析模块、ARP 请求和应答模块、协议打包模块。
整个系统的所有功能模块都采用verilog HDL 纯硬件语言编写实现,包括对MAC 核的初始化配置及控制、协议解析及数据打包;该系统还实现了ARP 请求解析和ARP 应答功能,可以实现大规模系统级联,例如水听器监测系统需要进行大数据量采集,这样多个数据采集卡通过交换机与上位机相连,上位机下发ARP 请求,数据采集卡解析识别ARP请求,发送ARP 应答,上位机获得各个采集卡对应的MAC地址和IP 地址,各个采集卡与上位机形成数据链路。
二、主要功能模块设计2.1 MAC 核的寄存器配置模块本设计调用了ALTERA 的10GbE MAC 核[1]、PHY 核[1],要想让其正常工作必须对MAC 控制寄存器通过Avalon-MM总线进行基本配置。
涉及的主要寄存器配置有:MAC 地址、最大帧长(frame_length)、外部PHY 地址等。
详见10GMAC 核用户手册。
2.2 协议解析模块、ARP 请求解析模块、UDP/IP 数据解析模块SC RX FIFO 是接收缓冲模块,接收MAC 核发送的MAC帧数据,协议解析模块的功能就是对MAC 帧数据进行解析从而判断上位机发来的是ARP 请求还是IP 协议数据包,如果是ARP 请求就进行ARP 协议解析提取上位机的MAC 地址和IP 地址;如果是IP 协议就进行UDP/IP 协议解析提取有用的数据信息。
采用光纤传输技术的多串口以太网连接器设计
第 2卷 8
20 年 08
第 2期
3月
核 电 子学 与探 测 技 术
Nu la e to is& De e to c n lg ce rElcr nc t cin Te h oo y
V0 8 No 2 L2 .
Mac 2 0 rh 08
抗 辐照 、 易加 工 、 能 制 成 大 直 径 ( ~ 3毫 米 , 并 1 以增 大 受 光 角 度 , 扩大 使 用 范 围) 一 系 列 优 等 点 , 以备 受青 睐 。 所 () 受 电磁 场 干 扰 。因 为 光 纤 为 非 金 属 3不 的介 质 材料 , 因此 它不受 电磁 波 的干扰 。
关键 词 : P D ̄ mea2 ; 纤 ; C L At g1 8光 以太 网 中图分类号 : TL 2 . 8 21 文 献标 识码 : A 文章 编号 : 0 5—9 4 2 0 ) 20 5 -4 2 80 3 (0 8 0 —3 00
在 粒 子 加 速 器 自动 控 制领 域 , 常 需 要将 经 带 有标 准 R -3/ 8 S22 45串行 接 口的设 备 通 过 以
35 0
() 2支持 l/ o p 全速的 I E 23 o lo Mb s E E8 . 0
标 准 用 于 网络连 接 。 ( ) 1k 3 52 B的 S AM , 2k 的 i-ytm R 18 B nsse
维普资讯
可 编 程 Fah R M 和 52 B 的 串 行 D t ls O 1k a —
为 5 04MHz光 纤 的带 宽 为几 千 兆 赫 兹甚 ×1 1 ,
小, 只有 0 1 . mm 左 右 , 此 制 成 光 缆 后 , 径 因 直 要 比电缆 细 , 而且 重量 也轻 。因此 , 便于 制造 多
EPON的关键技术及实现原理
EPON的关键技术及实现原理EPON(Ethernet Passive Optical Network)是一种基于以太网技术的无源光网络,它使用光纤作为传输介质,在光线从中心局传入用户终端的过程中不需要中继节点的参与。
EPON将以太网和光纤接入技术结合,实现了大带宽、高可靠性和低成本的宽带接入。
一、光传输技术光传输技术是EPON中最基础的技术之一,它包括了光纤的选择和光纤传输的参数设计。
在EPON中,一般采用单模光纤进行传输,因为它具有更低的衰减和更高的带宽。
此外,还需要考虑光纤的长度、连接等参数的设计,以实现光信号的高速传输。
二、光分配技术光分配技术是EPON中的关键技术之一,它主要包括了光发送和接收的技术。
EPON使用了一种被称为比例脉冲宽度调制(PON)的技术,它通过在一个周期内改变光脉冲的宽度来传输数字信号。
在EPON中,光发送端使用激光器将数字信号转换为光信号,并通过光纤传输到用户终端,光接收端再将光信号转换为数字信号,实现数据的传输。
三、以太网技术以太网技术是EPON的核心技术之一,EPON使用以太网协议作为数据的传输协议,这使得EPON可以兼容现有的以太网设备和系统。
EPON将以太网帧封装在光信号中进行传输,用户终端上的以太网设备可以直接接入EPON,无需进行额外的协议转换。
四、调度控制技术调度控制技术是EPON中的关键技术之一,它主要用于实现共享信道的调度和管理。
EPON中采用了一种被称为动态带宽分配(DBA)的技术,它可以根据不同的用户需求和网络负载情况动态地分配带宽资源。
DBA技术通过控制ONU(光网络单元)的发送速率和发送时隙来实现带宽的分配,从而提高网络的效率和性能。
EPON的实现原理主要是基于光纤传输和以太网技术的结合。
当用户需要接入宽带网络时,光纤连接到用户终端设备的光接收端口,光信号经过光分配器进入光纤传输中。
同时,用户终端设备上的以太网设备通过以太网接口与EPON网络相连,可以直接发送和接收数据。
以太网通信接口电路设计规范
以太网通信接口电路设计规范1.通信标准选择:以太网通信接口电路设计应符合IEEE802.3标准,并根据具体应用场景选择适当的以太网标准,如10BASE-T、100BASE-TX或1000BASE-T。
2.电路布局设计:以太网通信接口电路布局应遵循信号完整性原则,电源和地线应分开布局,采用合适的终端电阻和衰减器以减少信号反射和串扰。
电路板上的噪声源应尽量避开关键信号传输路径。
3.信号线设计:以太网通信接口电路应采用高速差分信号线传输数据,信号线的长度应尽量短,保持相同长度以减小信号延迟和失真。
信号线的阻抗应匹配传输线特性阻抗以确保信号传输的完整性。
4.EMI设计:以太网通信接口电路应采取合适的电磁干扰(EMI)抑制措施,如添加滤波器、电源线柔性涂层和屏蔽罩等,以减少电磁辐射和敏感器件对外界电磁干扰的敏感性。
5.電源设计:以太网通信接口电路设计应确保电源电压稳定,并避免电源波动和噪声对接口电路的干扰。
为了提高系统的稳定性和抗干扰能力,可以采用分离式电源或添加稳压电路等措施。
6.技术参数要求:以太网通信接口电路的设计应满足相关技术参数的要求,如传输速率、最大传输距离、带宽等。
设计人员应仔细考虑电路组件的选型和参数设置,确保在实际应用中能够稳定可靠地工作。
7.抗干扰性能测试:以太网通信接口电路设计完成后,应进行抗干扰性能测试,包括共模噪声、差模噪声和电磁干扰等方面的测试,以确保接口电路可以在复杂的工作环境中正常工作。
8.安全性设计:以太网通信接口电路应考虑安全性设计,包括对传输数据的加密和解密、身份验证、访问控制等安全措施的支持。
总之,以太网通信接口电路设计规范旨在确保以太网通信接口电路的稳定性、可靠性和安全性。
设计人员应根据具体应用需求和相关标准要求,合理选择电路布局、信号线设计和EMI抑制等方面的措施,并通过测试和验证确保接口电路的性能符合预期。
光纤以太网
• 最小帧长越长,允许的网络站点距离越远。 • 但最小帧长加大将导致短帧填充过多而降低效率。
时间槽:
• 即碰撞时隙,碰撞发生在帧开始发送后碰撞时隙时间 长度内,超过此时间长度还没有碰撞的话就一定不会 碰撞。 • IEEE 802.3标准中,最小帧长64字节,即512bit,10M 以太网中对于51.2s。
• 不需要改变网络其他硬件,只需用交换机替换共享式 HUB。 • 同时提供多个通道,允许多对用户同时通信。 • 能提供更高带宽和速度。
全双工交换式局域网
在广域网上的连接通常是全双工的,但以前局域网一直工 作在半双工方式下。 原因:在总线方式下采用CSMA/CD协议,如果两台工作 站同时发送就会产生碰撞,所以只能是半双工方式。 所谓全双工FDX(full-duplex)是在一个连接上同时进行 数据的接收和发送。在10BASE-T的局域网中,虽然使用 两对双绞线与集线器相连,一对用于发送,另一对用于接 收,但根据10BASE-T规定,在发送时必须在接收电缆上 监听碰撞信号,而不能接收数据,所以也作为半双工方式 工作。
10M 以太网 10M 以太网 10M 以太网 100M 以太网 100M 以太网 100M 以太网 1000M 以太网 1000M 以太网 1000M 以太网
后退等待时间=r ST
0 r<2k k min(n,10) 重发次数n<15(802.3标准规定)
最小帧长: Lmin 2
• • • • 载波监听 冲突检测 干扰(拥挤):jamming信号 等待
以太网数据的发送
• • • • 先听后发 边听边发 冲突停发 延迟重发
以太网数据的接收
• 在接收过程中,以太网中的各节点同样需要监测信道 状态。如果在整个接收过程中没有发生冲突,接收节 点在收到一个完整的数据后即可对数据进行接收处理。
千兆位以太网光纤收发器应用电路设计
千兆位以太网光纤收发器应用电路设计
快速以太网光纤收发器不仅大大简化局域网的设计,而且可以保护原有铜缆LAN 设备的投资,成为当前市场的迫切需要。
光纤收发器可让设计者
实现单模千兆位以太网应用的解决方案。
该产品由三部分构成:光发射器、光接收器以及内置双工SC 连接器的机盒。
发射器包含一个符合GE LX 规范的1300nm 激光器,它是由一个定制的、硅双极IC 驱动的,将差分PECL 逻辑信号变换为激光二极管模拟驱动信号。
接收器含有一个InP PID 光电二极管,它与一个定制的硅双极跨导型前置放大器IC 安装在一起,并连接至后置放大器
与数字化电路。
后置放大器中设置的信号检测电路,一旦检测到有用的光信号就提供一个PECL 逻辑高信号,这个单端PECL 输出通过一个负载驱动标准PECL 输出。
机盒由高强度、抗热、抗化学腐蚀和良好阻燃性的塑料制成,整体设计有极高的抗干扰和EMI 性能。
数据线互连
该收发器可直接与+5V PECL 信号互连。
发射器输入是直流耦合至激光器驱动电路的,亦即在输入处,并未设置电容耦合终端电阻。
激光器的驱动电路也是直流耦合的,使各种占空比数据图形的输出光功率相对地平衡。
如果数据具有长又连续的状态时间,输出光功率则会渐渐地将其平均值改变至它的预设值。
在接收器部分,前置放大器与后置放大器之间是交流耦合的,而后置放大器输出的实际数据是直流耦合至各自的输出引脚。
信号检测输出是单端、
+5V PECL 信号,也是直流耦合至它的输出引脚。
当然,在收发器与支持的物理层集成电路之间应设置正确的互连电路,图1 是推荐的接口电路。
一种新型光纤实时以太网媒质接入协议的设计
S a g a J oo gU ies y h n a 2 0 4 ,C ia h n h i i tn nvri ,S a g i 02 0 hn ) a t h
Absr c t a t:Th s p pe r s n s a me i m c e s c n r lpr tc lo e ltme Et e n t i a rp e e t d u a c s o to oo o fr a —i h r e ,whih b s d o c ae n mu tp i —o p i tpa sv p i a ewo k sr t r .The c n r ln d n c e s no e o h s n t r li ontt — o n s ie o tc ln t r tucu e e ta o e a d a c s d ft i e wo k a e i e n e n FPGA lto m o s tup 0 r mplme td i p a r t e a 1 0Mb s e p rme tl n t r f p x e i n ewo k,wh c a u p r he a ih c n s p o t t r a —i e lt me CAN u s rd t .T e smu a in a x rme tto e u  ̄ s o t a i e lt p c l b s u e a a h i l t nd e pei n a n r s l h w tt sr a — me o t a o i h h i i Et e n tme i c e s c nr lp o o o a r vde a x e ntr a —i e o a c h r e d a a c s o to r tc lc n p o i n e c He e ltme p r r n e,e. . 1 s a f m g e st n h 2 0r s o e t 0 e p ns me whe o n ce t 6 us r . i n c n e td wi 1 e s h Ke r s: r a —i he n t p si e o tc lne o k; F y wo d e ltme Et r e ; a sv p ia t r w PGA ; CAN
光纤网络方案设计1
四川化院光纤网络方案设计一、光纤系统简介●光纤通信系统简述1.光纤通信系统光纤通信系统是以光波为载体、光导纤维为传输介质的通信方式,起主导作用的是光源、光纤、光发送机和光接收机。
1)光源-光源是光波产生的根源;2)光纤-光纤是传输光波的导体;3)光发送机-光发送机负责产生光束,将电信号转变成光信号,再把光信号导入光纤;4)光接收机-光接收机负责接收从光纤上传输过来的光信号,并将它转变成电信号,经解码后再作相应处理。
光纤通信系统的基本构成如图所示:. 2.光纤通信系统主要优点1)传输频带宽、通信容量大,短距离时达几千兆的传输速度2)线路损耗低、传输距离远;3)抗干扰能力强,应用范围广;4)线径细、质量小;5)抗化学腐蚀能力强;6)光纤制造资源丰富。
在网络工程中一般是62.5µm/125µm规格的多模光纤,有时也用100µm/140µm规格的多模光纤。
户外布线大于2KM时可选用单模光纤。
●光纤的种类主要有两大类,即单模与多模。
单模光纤(SMF Single Mode Fiber)的纤芯直径很小,在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。
光信号可以沿着光纤轴向传播,因此光信号的损耗很小,离散也很小,传播的距离较远。
单模光纤PMD规范建议芯径为8~10µm,包层直径为125µm。
多模光纤(MMF Multi Mode Fiber)是在给定的工作波长上,能以多个模式同时传输的光纤。
多模光纤的纤芯直径一般为50至200µm,而包层直径的变化范围为125到230µm,计算机网络用纤芯直径为62.5µm,包层为125µm,也就是通常所说的62.5µm。
与单模光纤相比,多模光纤的传输性能要差。
在导入波长上分单模1310nm、1550nm;多模850nm、1300nm 光缆的种类和机械性能单芯互联光缆主要应用范围包括:1)跳线;2)内部设备连接;3)通信柜配线面板;4)墙上出口到工作站的连接;5)水平拉线,直接端接;6)适于使用环氧树脂或LIGHTCRIMPLP连接端接。
ftth设计方案
FTTH设计方案1. 简介FTTH(Fiber to the Home)是一种现代化的光纤接入技术,将光纤引入家庭,实现宽带网络的高速连接。
本文将介绍一个基于FTTH的设计方案,包括网络拓扑、设备配置和部署流程等。
2. 网络拓扑在该设计方案中,我们采用了三层网络拓扑结构,包括边缘层、汇聚层和核心层。
边缘层边缘层是连接终端用户的接入设备,主要包括光猫和交换机。
光猫用于将光纤信号转换为电信号,提供给用户终端设备使用。
交换机提供局域网内的数据交换和路由功能。
汇聚层汇聚层用于集中管理多个边缘层设备,提供更高的带宽和可靠性。
在该设计中,我们使用了聚合链路以提升网络性能和冗余。
核心层核心层是网络的中枢,提供跨地域的数据交换和路由功能。
在该设计中,我们使用了多台核心交换机进行冗余和负载均衡。
3. 设备配置光猫配置光猫是用户接入设备,需要配置以下参数: - 光纤连接方式:单模光纤或多模光纤 - 上行带宽:用户需求而定 - WLAN配置:SSID、加密方式等交换机配置交换机作为边缘层设备,需要配置以下参数: - VLAN划分:划分用户和管理网络 - 交换机放置:根据用户分布合理布置交换机 - 交换机堆叠:提高网络可靠性和带宽核心交换机配置核心交换机作为网络中枢,需要配置以下参数: - 交换机堆叠:提供冗余和负载均衡 - 动态路由协议:OSPF、BGP等 - 链路聚合:提升网络性能和冗余 - 安全配置:ACL、ARP检测等4. 部署流程1.安装和配置光猫:根据用户需求选择合适的光猫,并进行相关配置。
2.部署边缘交换机:根据用户数量和分布,合理布置边缘交换机,并进行VLAN划分等配置。
3.部署汇聚交换机:将边缘交换机连接到汇聚交换机,配置链路聚合和冗余。
4.部署核心交换机:将汇聚交换机连接到核心交换机,进行堆叠配置和动态路由协议配置。
5.测试和优化:进行网络连通性测试和性能优化,确保网络正常运行和满足用户需求。
5. 总结本文介绍了一个基于FTTH的设计方案,包括网络拓扑、设备配置和部署流程等。
光纤设计方案范文
光纤设计方案范文一、项目背景与目标随着信息技术的迅猛发展,光纤作为高速、大容量、低延时的传输介质,在通信领域应用广泛。
本项目旨在设计一个光纤网络系统,以满足用户对高速、稳定、可靠的数据通信需求。
二、项目实施步骤1.确定需求:与用户沟通,了解用户对光纤网络的需求,包括带宽、网络拓扑、设备数量等。
2.工程设计:根据用户需求,设计光纤网络的布线方案、拓扑结构,并选择适合的光纤设备,如光纤交换机、光纤收发器等。
3.光缆敷设:根据工程设计方案,选择合适的光缆敷设路径,确保光缆的安全性和可靠性。
4.光纤连接:对敷设好的光缆进行连接,确保连接质量良好,减少信号传输中的损耗。
5.软件配置:配置光纤设备的相关软件,确保网络设备间的通信顺畅。
6.联网测试:对已搭建好的光纤网络进行测试,检测网络的稳定性和传输速率。
7.完善维护:定期维护光纤网络系统,检查设备的运行状态,及时处理故障和异常情况。
三、关键技术及方案1.光纤布线方案:根据实际需求和结构布局,选择合适的光纤布线方案。
对于大型机构或企业,可以采用主干式布线结构,将主干线分布在整个建筑物中,然后通过水平布线连接到各个工作区域。
对于小型机构或家庭用户,可以采用点对点布线结构,将光纤直接连接到每个用户,达到直接传输的目的。
2.光缆敷设方案:根据需求,选择合适的光缆敷设方案。
可以考虑地下敷设、架空敷设等方式,根据不同场景选择合适的敷设方法,并确保光缆的安全性和可靠性。
3.光纤连接方案:光纤连接质量对于数据传输的稳定性和可靠性至关重要。
在进行光缆连接时,应选用优质的光纤接头,保证连接的质量和可靠性。
4.光纤设备选型:根据实际需求,选择适合的光纤设备,如光纤交换机、光纤收发器等。
对于大规模的光纤网络系统,可以考虑使用高性能的光纤交换机,以满足高带宽、高并发的传输需求。
四、项目实施进度安排1.需求确定和工程设计:1周时间2.光缆敷设:2周时间3.光纤连接和软件配置:1周时间4.联网测试和维护:1周时间五、项目预算与风险控制1.项目预算:根据实际需求和所选方案,进行项目预算,确保资金的合理投入,并做好预算控制。
光纤设计方案范文
光纤设计方案范文一、项目背景和目标随着信息技术的飞速发展和大量数据的传输需求,光纤通信技术作为一种高带宽、低损耗、安全稳定的传输介质得到了广泛应用。
本光纤设计方案旨在地区的光纤网络建设提供一个全面的规划和设计。
二、需求分析1. 带宽需求:根据目标地区的现阶段和未来5年的发展需求,初步确定了每天光纤网络的带宽需求为100Gbps。
2.覆盖范围:根据目标地区的地理环境和通信需求,确定需要覆盖一块总面积为1000平方公里的地区。
3.连接需求:根据目标地区的特点和发展需求,确定需要连接100个办公建筑、50个学校和10个医院。
4.可靠性要求:确保光纤网络的可靠性要求在99.99%以上。
三、设计方案1.网络拓扑结构:采用星型网络拓扑结构,以一个中央节点为核心,分别连接到办公建筑、学校和医院。
中央节点作为数据传输和控制的中心,其他节点通过光纤连接到中央节点。
2.光纤布线规划:根据覆盖范围和连接需求,将地区划分为10个区域,每个区域由一个中央节点负责连接到该区域内的办公建筑、学校和医院。
每个中央节点需要大约200根光纤连接到所属区域内的节点。
四、光纤选型和布线方案1.光纤选型:根据带宽需求和可靠性要求,选用单模光纤作为传输介质。
单模光纤有更大的带宽容量和传输距离,能够满足目标地区的应用需求。
2.光纤布线方案:根据覆盖范围和连接需求,将每个中央节点与所属区域内的节点进行光纤连接。
根据地理环境和建筑结构,确定光纤布线方案,确保光纤能够顺利地穿过各种地形和建筑物。
3.选择最佳路径:通过实地勘察和规划设计软件,确定每根光纤的最佳路径,避免建筑物、道路和地形等因素对光纤的影响。
同时,考虑到未来扩展需求,预留一定数量的光纤容量。
五、光纤网络设备配置1.中央节点配置:根据带宽需求和可靠性要求,选用高速光纤交换机作为中央节点的主要设备。
中央节点还需要配置相应的管理软件和电力设备来支持运行。
2.区域节点配置:根据连接需求和带宽要求,选用多端口光纤交换机作为区域节点的主要设备。
光纤以太网分解
• 边发送边检测,发现冲突就停止发送,然后延迟一个 随机时间之后继续发送。
CSMA/CD工作原理
以太网采用总线型拓扑结构,任何节点的发送都 是随机的,都必须平等地征用发送时间。如果一 个节点要发送数据,就以“广播”方式把数据通 过总线发送出去,连在总线上的所有节点都能 “收听”到这个数据信号。 协议规则:
光纤以太网
以太网的诞生
以太网最初是由Xerox公司开发的一种基带局域网技术, 使用同轴电缆作为网络媒体,采用载波多路访问和冲突检 测(CSMA/CD)机制,数据传输速率达到10Mbps。 以太网被设计用来满足非持续性网络数据传输的需要,而 IEEE 802.3规范则是基于最初的以太网技术于1980年制定。 以太网版本2.0由Digital Equipment Corporation、 Intel和Xerox三家公司联合开发,与IEEE 802.3规范相互 兼容。
10Base-T
• 使用双绞线电缆,最大网段长度为100m,拓扑结构为星型; 10Base-T组网主要硬件设备有:3类或5类非屏蔽双绞线、带有 RJ-45插口的以太网卡、集线器、交换机、RJ-45插头等。
1Base-5
• 使用双绞线电缆,最大网段长度为500m,传输速度为1Mbps;
10Broad-36
以太网参数指标:
• • • • • • • • 10Base5:粗同轴电缆 10Base2:细同轴电缆 10BaseT:双绞线 10BaseF:MMF光缆 100BaseT:双绞线 100BaseF:MMF/SMF 1000BaseX:屏蔽短双绞线/MMF/SMF 1000BaseT:双绞线
10Base-5
冲突检测
• 发送节点在发送数据的同时,将它发送的信号波形与 从总线上收到的信号波形进行比较。如果总线上同时 出现两个或两个以上节点的发送信号,那么它们叠加 后的信号将不等于任何节点发送的信号波形,表明冲 突已产生。
光纤设计方案
光纤设计方案1. 背景介绍光纤是一种用于传输光信号的特殊纤维材料。
与传统的金属导线相比,光纤具有更高的带宽和更低的信号衰减,因此在通信领域得到广泛应用。
为了实现高效稳定的光纤传输,需要合理设计光纤网络的结构与参数。
本文将介绍光纤设计的基本原理和几种常见的光纤设计方案。
2. 光纤设计原则在进行光纤设计时,需要考虑以下几个原则:2.1 适当的纤芯直径纤芯直径是光纤传输性能的关键参数之一。
较大的纤芯直径能够减少信号衰减,但会增加光纤的尺寸和成本。
较小的纤芯直径可以提供较高的带宽,但容易受到光波的散射和光纤损伤。
因此,需要在保证传输性能的前提下选择适当的纤芯直径。
2.2 低损耗材料的选择光纤材料的损耗对于光信号的传输距离和质量至关重要。
选择具有较低损耗的光纤材料可以减少信号衰减,提高信号传输质量和距离。
2.3 光纤网络拓扑的优化光纤网络的拓扑结构会直接影响信号传输的效果。
在设计光纤网络时,需要考虑光纤的距离、连接方式、光纤横截面等因素,以优化信号传输的有效性和稳定性。
2.4 光纤系统的可靠性和容错性光纤系统在实际使用中需要具备较高的可靠性和容错性。
针对可能出现的光纤断裂、光纤损伤等情况,需要设计适当的冗余传输路径和故障检测、修复机制,以确保光纤系统的连续性和可靠性。
3. 光纤设计方案3.1 单模光纤设计方案单模光纤是一种具有较小纤芯直径的光纤,适用于长距离传输和高速数据传输。
其设计方案包括: - 确定合适的纤芯直径和材料,以平衡带宽和信号衰减; - 保证光纤横截面的圆整和均匀,以减少光波的散射和损耗; - 采用低损耗的材料,以提高信号传输质量; - 增加光纤的保护层和护套,以提高光纤的可靠性和耐久性; -针对不同传输距离和速度要求,根据设计原则进行优化调整。
3.2 多模光纤设计方案多模光纤是一种具有较大纤芯直径的光纤,适用于短距离传输和低速数据传输。
其设计方案包括: - 选择合适的纤芯直径和材料,以平衡成本和性能; - 考虑光纤模式色散对传输质量的影响,进行优化设计; - 采用合理的光源和接收器,以匹配光纤的性能; - 控制光纤连接质量,确保低损耗的信号传输; - 针对不同传输距离和速度要求,根据设计原则进行优化调整。
光纤设计方案
光纤设计方案摘要:光纤通讯在现代社会发挥着重要的作用,它以其高速度、高带宽和优异的信号传输质量而被广泛应用于各种场景,包括电信、互联网、数据中心等领域。
本文将介绍光纤设计方案的基本原理和实施流程,以及其在实际应用中的一些考虑因素。
引言:随着信息技术的飞速发展,人们对高速、可靠和安全的数据传输需求不断增加。
而光纤通讯作为一种先进的传输技术,正成为满足这些需求的首选方案之一。
在光纤设计方案中,我们需要考虑的因素包括传输距离、传输速率、网络拓扑结构、光纤材料等。
在本文中,我们将对这些关键因素进行详细讨论并提出相应的设计方案。
一、传输距离光纤的传输距离是一个设计方案中需要重点考虑的因素。
光纤的传输距离受到信号衰减和传输损耗的影响。
一般来说,传输距离越长,光纤的衰减和损耗就越大。
因此,在设计光纤传输系统时,需要根据实际需求合理选择光纤的类型和参数。
一些常见的光纤类型包括单模光纤和多模光纤,它们具有不同的特性和适用范围。
二、传输速率传输速率是光纤设计方案中另一个重要的考虑因素。
随着数据传输需求的增加,光纤通讯系统需要支持更高的传输速率。
常见的光纤传输速率包括万兆以太网(10GbE)、百兆以太网(100MbE)等。
在设计光纤系统时,需要选择合适的设备和专用线缆来支持所需的传输速率。
三、网络拓扑结构网络拓扑结构是光纤设计方案中另一个重要的考虑因素。
不同的网络拓扑结构将直接影响光纤布线和设备的安装方式。
一些常见的网络拓扑结构包括星型、环型、总线型和网状型等。
在选择网络拓扑结构时,需要考虑实际应用场景和系统的可靠性要求。
四、光纤材料光纤材料是光纤设计中的关键因素之一。
常见的光纤材料包括石英、玻璃、塑料等。
不同的材料具有不同的特性,例如折射率、传输速度等。
在选择光纤材料时,需要考虑其适用范围、成本和可靠性等因素。
五、设计流程光纤设计方案的实施流程包括以下步骤:1.需求分析:根据具体应用需求,确定光纤传输系统的传输距离、传输速率和网络拓扑结构等参数。
变电站光纤以太网开发及应用
G N n
国电南 自的 F 一 O O光纤网络系统 。国内还没有将开关柜保 CN 2 O 护/ 测控装 置直接上 以太网光纤通信 的方案 。
12 实 现 方 案 .
1 变 电 站二 次 设 备 光 纤 以 太 网 接 口 的开 发
通道工作状况 。
]
11 问 题 的提 出 .
变 电站 环 境 有 较 强 电 磁 干 扰 ,尤 其 是 开 关 柜 保 护/ 控 装 测
+ 5V
置, 其本身处于强电磁干扰环境 , 尤其是开关跳 、 合时 , 目前 已有 变 电站 的开关柜保护/ 测控装 置使用光纤网络通信 , 但它 只是针
目前新 一代 的变 电站保 护/ 控装 置开 始采用 3 测 2位 单片
机 , 件 上 已经 可 以支 持 以太 网通 信 方 案 , 些 因 素 导 致 在 变 电 硬 这 站 综合 自动 化 系 统 中 网 络 系 统 采 用 以 太 网方 案 日渐 流 行 。在 变
是 电信号线定 义正常 ;双绞线灯亮表示 以太 网电接 口接 收到正 常数据包 ; 光纤灯亮 表示光 纤接 日正常接收到数据包 ; 电源灯 亮
涉 及 到修 改 印 制 板 以 及 结 构 设 计 问 题 ,可 以 利 用 二 次 设 备 的
针 对 变 电站 内通 信 距 离 短 的特 点 , 用 多 模 光 纤 收发 器 , 使 它
一
图 1 1 B s -I至 1 B s - L介 质 转 换 示 意 圈 0 ae 0 ae F
般是使用 L D收发器 , E 成本低 、 寿命长。目前二次设备主要使
eth电路设计
eth电路设计ETH(Ethernet)是一种常见的局域网(LAN)技术,广泛应用于各种网络设备中,包括计算机、路由器、交换机等。
ETH电路设计涉及到了网络通信的硬件部分,需要考虑到信号传输、接口连接、电源供应等方面。
下面将从ETH电路设计的原理、组成部分、设计要点和应用示例等方面进行详细的介绍。
ETH电路设计的原理是基于以太网通信技术的原理。
以太网采用的是CSMA/CD(载波监听多址/冲突检测)协议,具有广播性和共享性的特点。
在ETH电路中,需要实现物理层和MAC(介质访问控制)层的功能。
物理层负责实际的电气特性和信号传输,MAC层负责数据帧的发射和处理。
ETH电路的主要组成部分包括:接口电路、发送电路、接收电路和控制电路。
接口电路用于将ETH电路与其他设备进行连接,常见的接口包括RJ45接口和光纤接口。
发送电路负责将要传输的数据转换成ETH信号,并经过编码和调制后发送出去。
接收电路负责接收ETH信号,并将其解调和解码成数据。
控制电路用于对ETH电路的状态和操作进行控制。
在ETH电路设计中,需要考虑到一些设计要点。
首先,信号传输的稳定性和抗干扰性是ETH电路设计的重要目标。
可以采取一些抗干扰措施,比如提高信号的传输速度,降低传输的功率。
其次,接口的设计要符合标准,以确保与其他设备的兼容性。
另外,电源供应的可靠性也是ETH电路设计中需要考虑的因素之一。
ETH电路在各种网络设备中都有广泛的应用。
比如,在计算机中,ETH电路是实现局域网连接的基础。
在路由器和交换机中,ETH电路则是连接不同局域网和广域网的桥梁。
此外,ETH电路还可以应用于嵌入式系统中,通过以太网接口与其他网络设备进行通信。
综上所述,ETH电路设计是一项复杂而重要的工作,需要考虑到信号传输、接口连接、电源供应等多个方面。
合理的ETH电路设计可以提高网络设备的性能和稳定性,同时也为各种应用场景提供了方便和灵活的局域网连接方式。
光纤通信之SDHMSTP设备以太网业务配置课件
未来发展方向
01
02
03
04
05
随着光纤通信技术的不 断发展,SDH MSTP设 备以太网业务配置的应 用场景将越来越广泛。 未来,SDH MSTP设备 以太网业务配置将更加 注重智能化、自动化和 高效化的方向发展。
智能化方面,SDH MSTP设备将引入更多 的智能算法和数据分析 技术,实现对网络性能 的实时监测、分析和优 化,提高网络运行效率 和可靠性。
金融行业
SDH MSTP设备适用于金融行业 ,提供高可靠性的数据传输服务 ,支持实时交易和数据交换。
03 以太网业务配置
以太网业务配置概述
以太网业务配置是光纤通信中SDH MSTP设备的一项重要功能,用于实现 数据的传输和交换。
通过以太网业务配置,可以设置设备的IP地 址、子网掩码、网关等网络参数,以及 VLAN划分、QoS策略等高级功能。
多种业务接入
SDH MSTP设备支持多种业务 接入,如以太网、POS、ATM
等,满足不同用户需求。
高速传输
SDH MSTP设备采用SDH复用 技术,可以实现高速数据传输 ,如10Gbps、40Gbps等。
灵活调度
SDH MSTP设备支持灵活的调 度功能,可以根据业务需求进 行带宽分配和调度。
可靠性高
03
5. 文档记录和备份配置数据。
04
在以太网业务配置过程中,需要遵循一定的安全规范和操作流程,以 确保网络的安全性和稳定性。
04 实际操作与案例分析
实际操作步骤
步骤一:设备连接
步骤二:配置IP地址
实际操作步骤
01
为SDH MSTP设备配置一个有效的IP地址,以便于后续管 理和配置。
02
基于千兆以太网的基带光纤拉远设计
p roma c g btc i 8 1 1 a d 12 G o t a r n c ie S F 1 1 t o eee te b s b n n e a eT e sg a e r n e Gi a i h p 8 E1 1 n .5 p i l a s ev rS F 3 5 o c mp l t h a e a d i t r c . in f c t f h l t n mi o t e r moe tr u h t e d gt lf e , n e tr s t e r d ofe u n y sg a . i p p r i t d c s 8 EI 1 ’ r s t t h a s e t h g h i i b r a d r so e a i - q e c in 1 o a i h r h T s a e n r u e 8 1 1 S o p n i l p r r n e, t r c t e h r w r ic i d sg r cp e ,a e la a to e c n r t mp e n ai n a d i r cp e, e o ma c i e a e, a d a e c r u t e i n p n i ls s w l s p r ft o c ee i lme t t n f n f h i h o
第 1 8卷 第 6期
epon方案
epon方案epon方案概述EPON(Ethernet Passive Optical Network)是以太网无源光纤网络的一种解决方案。
EPON技术是通过使用光纤作为传输介质,将以太网技术和光纤通信技术结合起来,以提供高速、高带宽、大容量的网络服务。
EPON方案在现代通信领域得到了广泛的应用,尤其是在传输速率要求高、带宽需求大的场景中。
原理EPON方案基于一条主干光纤来传输数据,用户通过光纤接入单元(ONU)连接到主干光纤。
主干光纤将数据传输到一个位于中心的光线路交换机(OLT)。
OLT负责在主干光纤上进行数据的传输和路由。
在主干光纤和ONU之间,EPON方案使用了TDMA (Time Division Multiple Access)技术,以实现多个用户之间的共享带宽。
EPON方案使用了IEEE 802.3标准定义的以太网技术。
它使用了光传输介质以及光学收发器,将电信号转换为光信号进行传输,从而实现了更长的传输距离和更高的带宽。
EPON方案支持传输速率为1Gbps,2.5Gbps和10Gbps的不同版本。
在EPON方案中,各个ONU独立地与OLT进行通信,不同ONU之间的通信互不干扰。
EPON方案还采用了高效的动态带宽分配机制,以确保高速的数据传输和网络资源的充分利用。
同时,EPON方案还支持QoS(Quality of Service)机制,以保证不同类型的数据流能够得到适当的优先级处理。
优点EPON方案具有以下几个优点:1. 高带宽:EPON方案采用了光纤作为传输介质,能够提供更高的传输速率和带宽。
这使得EPON方案适用于大容量数据的传输和高负载的网络环境。
2. 长距离传输:EPON方案使用光纤进行数据传输,具有较低的传输损耗,可以实现更长的传输距离。
这使得EPON方案能够满足大范围的网络覆盖需求。
3. 灵活性:EPON方案支持多种传输速率的版本,可以根据具体的需求选择不同的版本。
EPON方案还支持扩展性,可以根据需求增加更多的ONU和OLT,以扩展网络规模。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光纤以太网一、什么是光纤以太网光纤以太网指利用在光纤上运行以太网LAN数据包接入SP网络或在SP网络中进行接入。
底层连接可以以任何标准的以太网速度运行,包括10Mbps、100Mbps、1Gbps或10Gbps,但在此情况下,这些连接必须以全双工速度(例如双向10Mbps)运行。
光纤以太网业务能够应用交换机的速率限制功能,以非标准的以太网速度运行。
光纤以太网中使用的光纤链路可以是光纤全带宽(即所谓的“暗光纤”)、一个SONET连接或者是DWDM。
光纤以太网可以在交换式LAN的基础上运行,尽管它们可以互联共享的LAN。
二、光纤通讯、以太网、光纤以太网的区别光纤通讯光纤通讯(Fiber-optic communication)也作光纤通信,是指一种利用光与光纤(optical fiber)传递资讯的一种方式。
属于有线通信的一种。
光经过调变(modulation)后便能携带资讯。
以太网(Ethernet)指的是由Xerox公司创建并由Xerox、Intel和DEC公司联合开发的基带局域网规范,是当今现有局域网采用的最通用的通信协议标准。
以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术,并以10M/S的速率运行在多种类型的电缆上。
以太网是应用最为广泛的局域网,包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网,采用的是CSMA/CD 访问控制法,它们都符合IEEE802.3。
光纤以太网指利用在光纤上运行以太网LAN数据包接入SP网络或在SP网络中进行接入。
底层连接可以以任何标准的以太网速度运行,包括10Mbps、100Mbps、1Gbps或10Gbps,但在此情况下,这些连接必须以全双工速度(例如双向10Mbps)运行。
光纤以太网业务能够应用交换机的速率限制功能,以非标准的以太网速度运行。
光纤以太网中使用的光纤链路可以是光纤全带宽(即所谓的“暗光纤”)、一个SONET连接或者是DWDM。
光纤以太网可以在交换式LAN的基础上运行,尽管它们可以互联共享的LAN。
光纤以太网产品可以借助以太网设备采用以太网数据包格式实现WAN通信业务。
该技术可以适用于任何光传输网络——光纤直接传输、SDH以及DWDM网络传输。
说白了光纤通讯是一种概念上的称谓,以太网就是局域网的发展技术,光纤以太网就是利用光纤资源建立起来的网络。
三、光以太网的特点光以太网的连接业务具有以下特点:(1)对于本地设备10M/100M自适应。
(2)基于以太网连网标准。
(3)能无缝升级到1G。
(4)基于网络的业务实现减少了客户投资,避免了复杂的维护。
(5)灵活地满足无连接的IP流量性能要求和固定比特率的话音通信要求。
(6)能迅速激活新业务,从业务订购到实现可以立刻完成。
四、光以太网的优势1.保护已有的网络和设备投资。
2.能适应未来任何应用和带宽需求。
3.具有灵活的带宽定制和业务选择。
4.促进了带宽和业务的方便扩展。
5.由于其简单性,减少了服务提供的挑战与障碍。
五、常见的骨干技术目前最常见的骨干技术是帧中继(FR)、ATM、SONET以及本地以太网。
为最终用户提供最后一公里物理连接的宽带解决方案有市话网上的拨号调制解调器、xDSL、ISDN以及光以太网。
那么,哪些技术能支持最广泛的业务并能确保灵活性和可扩充性,以满足未来的需求呢?帧中继被广泛使用于企业局域网的互联。
目前,大多数的企业网是由帧中继永久虚电路提供的点到点连接创建的,格形网把不同地点的办公室连接在一起。
这种方案能提供足够的服务质量(QoS)并支持多协议环境。
通过多种服务类别(CoS)选项,服务提供商能够以不同的价格支持不同的服务水平协议(SLA)。
帧中继的缺点是网络体系结构、成本以及对于大多数现有网络而言,是一种相对贫乏的带宽选择。
在格形网中若增加办公室,通常需要为每一个办公室增加一条PVC,因此,帧中继与其他技术相比,在组网方面欠灵活性和可扩展性。
在所有的网络技术中,ATM能提供最多的QoS和CoS选项。
ATM能支持固定速率(CBR)业务、视频以及可变速率(VBR)业务。
ATM的设计者希望它能成为下一代的基础设施技术,但是,由于协议开销大、结构复杂,ATM技术的部署成本过于昂贵。
像帧中继一样,ATM主要是由PVC组成的一个大型的格形网。
由于这种技术过于复杂,ATM并没有如它的设计者所希望的那样被广泛应用。
SONET(同步光纤网络)是一种被广泛应用的骨干技术,经常与ATM技术结合使用,向最终用户提供OC-3(155Mbps)的高速传输业务。
SONET对于最终用户是透明的,它只在骨干网络中运行,而在用户的网络中没有终结点。
SONET可以部署在一个双向环的拓扑中,具有极高的可行性,在网络发生故障时,恢复时间可控制在50ms之内。
SONET在骨干网中是网中之王,但是由于它的成本高、灵活性低,妨碍了它的进一步发展。
在互联网的骨干通常使用SONET OC——192(10Gbps)电路,OC——768(40Gbps)也正在逐步地投入使用,但是以这样的速率承载SONET,开销成本也是非常大的。
六、光纤以太网的应用在打造光纤以太网的众多技术中,10G以太网技术是目前受到业内人士高度关注的链路层技术,10G以太网的优点是减少网络的复杂性,兼容现有的局域网技术并将其扩展到广域网,降低了系统费用,并提供更快、更新的数据业务。
是一种融合LAN/MAN/WAN的一种链路技术,可构建端到端的以太网链路。
归纳起来10G光纤以太网在LAN/MAN/WAN中的应用包括:1.局域网应用这种应用是传统的局域网应用,针对运营商数据中心和企业网,包括骨干层中的LAN交换机上行10Gbps汇聚,服务器到交换机间的高速数据链路,数据中心服务器池的数据交换以及连接不同楼宇间的交换设备。
2.城域网应用城域网应用可采用暗光纤和DWDM设备两种传输形式,前者采用10G路由交换机作为节点设备,直接采用城市中敷设的暗光纤,可直接构建格状网络(采用单模光纤,端口链路距离可长达40km),后者采用城域DWDM设备,通常是环网方式组网,提供光层的业务上/下路和网络自愈恢复保护,对企业/园区骨干网,可实现无服务器建筑、远程备份/系统容灾,对运营商而言,该方式成本大大低于采用T3或OC-3传输设备的组网方案。
此外在SAN中,10GbE相对Fiber Channel ,Ultra160/320 SCSI,ATM以及HIPPI(High Performance Parallel Interface)等方式具有更加良好的时延性能,目前已经出现在SAN中应用。
3.广域网应用这是10GbE一个新兴的应用场合,连接ISP的电信级以太网交换机和NSP DWDM光纤传输设备的链路可以是极具成本优势的以太网链路,代替传统方式的昂贵的ATM交换机。
10GbE WAN接口还可以将园区中分散的LAN和节点设备连接到广域网。
考虑到骨干网中SDH传输设备大量存在的事实,IEEE802.3ae中定义的10Gb EWAN接口采用速率匹配和直接映射的方式,将10GbE MAC帧封装入OC-192c的净荷中传输,确保和现有SDH设备的无缝连接。
光网络正在向智能化方向发展,如现在兴起的自动交换光网络技术ASON,假如未来的ASON节点设备(如大容量的OXC)可以实现全光域上的恢复保护(电信级),实现多波长动态分配和路由,灵活的波长上/下路,SDH体系和产品也会逐步向电信网络的边缘转移,演变为一种客户层信号或标准接口,10Gethernet over Fiber将完全可以实现,网络形态将更为简单。
七、高速以太网的发展趋势1.以太网在1995年后期,IEEE 802.3委员会就组建了一个工作小组,以研究在以太网的环境下如何使分组包的传输速度达到Gbit(即千兆)级。
如今千兆以太网的技术标准已经成熟,并有了一些成功的应用。
千兆以太网不仅仅定义了新的媒体和传输协议,还保留了10M和100M以太网的协议、帧格式,以保持其向下兼容性。
随着越来越多的人使用100M以太网,越来越多的业务负荷在骨干网上承载,千兆以太网就应运而生。
千兆以太网用于连接核心服务器和高速局域网交换机。
每个局域网交换机都有10/100M自适应端口和1G的上行端口。
图1为千兆以太网的典型应用。
千兆以太网的协议栈结构包括物理层和介质访问层(MAC),该MAC层是802.3的MAC层算法的增强版本。
除了使用非屏蔽的双绞线,对于其他媒介,都可以使用新定义的gigabit medium-independent interface (GMII),GMII是一种8bits的并行同步收发接口,它用于芯片和芯片的标准接口,可以满足不同芯片供应商对于MAC层和物理层的互连互通。
1.1 介质访问层千兆以太网使用IEEE 802.3定义的10M/100M以太网一致的CSMA/CD帧格式和MAC层协议。
以太网交换机(全双工模式)中的千兆端口不能采用共享信道方式访问介质,而只能采用专用信道方式,这是因为在专用信道方式下,数据的收发能够不受干扰地同步进行。
由于以太网交换技术的发展,不采用CSMA/CD协议也能全双工操作。
千兆以太网规范发展完善了PAUSE协议,该协议采用不均匀流量控制方法最先应用于100M以太网中。
1.2 物理层千兆以太网协议定义了以下四种物理层接口:● 1000BASE-LX:较长波长的光纤,支持550 m长的多模光纤(62.5μm或50μm)或5 Km长的单模光纤(10μm),波长范围为1270到1355 nm;● 1000BASE-SX:较短波长的光纤,支持275 m长的多模光纤(62.5μm)或550 m长的多模光纤(50μm),波长范围为770到860 nm;● 1000BASE-CX:支持25 m长的短距离屏蔽双绞线,主要用于单个房间内或机架内的端口连接;● 1000BASE-T:支持4对100 m长的UTP5线缆,每对线缆传输250M数据。
1.3 用于千兆以太网的数字信号编码技术除非物理层是双绞线方式,千兆以太网的数字信号编码方式均是8B/10B,这种方式在发送的时候将8bits数据转换成10bits,以提高数据的传输可靠性。
8B/10B方式最初由IBM公司发明并应用于ESCON(200M互连系统)中。
这种编码方式具有以下优点:●实现相对简单,并以廉价的方式制造可靠的收发器;● 对于任何数字序列,相对平衡地产生一样多的0,1比特;● 提供简便的方式实现时钟的恢复;● 提供有用的纠错能力。
8B/10B编码是mBnB编码方式的一个特例。
所谓mBnB编码即在发送端,将m bits的基带数据映射成n bits数据发送。
当n > m时,在发送侧就产生了冗余性。
