以太网光纤收发器的故障案例及设置经验交流
光纤收发器故障维修方法
光纤收发器故障维修方法
故障1、收发器指示灯不亮。
解决方法：用万用表DC电压档测量DC电源变压器的输出端，看电压是否正常。
如果没有输出电压，用万用表的电阻档测量变压器的初始开路情况，如开路，更换电源变压器。
故障2、POWER灯亮，RX灯和LINK灯不亮。
解决方法：这种故障表明光路有问题。
取下光纤头，放在黑暗的地方，观察对面的光是否发出，如果没有，更换对面的收发器。
如果有红光，观察光纤收发器的发射端是否有红光，强度如何。
如果没有光线或弱点，更换收发器。
故障3、UTP端的RX和LINK灯不亮。
解决方案：这种故障现象是输出问题。
用测线器测量开关的双绞线。
如果正常，只能是光纤收发器的问题。
仔细观察光纤收发器，有一个直通开关，用小螺丝刀反复拨动开关，RX灯和LINK灯亮，输出正常。
这个故障是由于灰尘进入开关造成的。
故障4、指示灯正常，网络速度慢。
解决方法：使用笔记本电脑访问光纤收发器的UTP端，访问Windows98，单击开始*运行，输入PingXXX-T命令(XXX是主页的IP 地址)，可以找到断点。
更换光纤收发器。
此时，再次执行Ping命令，如果仍然发现有断点，则需要更换另一端的光纤收发器。
光纤收发器故障原因及处理方法
光纤收发器故障原因及处理方法
1.光纤连接问题：光纤连接问题是光纤收发器故障的主要原因之一、在安装或维护过程中，如果光纤的连接不牢固、接触不良，会导致信号传输质量下降甚至中断。
2.光纤损坏：光纤在使用过程中可能会因为各种原因而受损，如弯曲过度、拉力过大、挤压等，这样就会导致光纤的光损耗增大或者断裂。
3.光纤收发器故障：光纤收发器本身也可能存在一些问题，如电路板损坏、器件老化等，这些都会导致光纤收发器无法正常工作。
针对以上几个原因，我们可以采取相应的处理方法，具体如下：
1.检查光纤连接：首先，需要检查光纤的连接情况，确保连接处没有松动或者脱落。
如果发现光纤连接有问题，需要重新连接或更换光纤连接器。
2.检查光纤质量：如果光纤损坏，需要对光纤进行检查，找出损坏部位并及时更换。
在使用过程中，要避免光纤受到过大的张力或者弯曲。
3.检查光纤收发器：如果确定光纤连接没有问题，就需要对光纤收发器进行检查。
可以通过测量正常光纤收发器的工作情况来对照检查故障的光纤收发器，以确定是否需要维修或更换。
4.检查电源和电路：光纤收发器的电源和电路也是可能出现故障的地方，可以检查电源是否正常供电，是否存在电路板损坏等问题。
如果有问题，需要及时修复或更换。
5.预防措施：为了减少光纤收发器故障的发生，可以采取一些预防措施，如定期检查和维护光纤收发器，避免过大张力和弯曲，使用合适的光纤连接器等等。
总之，对于光纤收发器故障的处理，需要综合考虑光纤连接、光纤质量、光纤收发器本身及电源电路等因素。
通过仔细排查故障原因，并采取正确的处理方法，可以及时修复故障，保证光纤通信系统的正常运行。
光纤收发器的简单介绍和简单故障排除
常见故障判断
用户通常报障碍都会称上不了网，不通了，或者是速度慢之类的。假如这个时候能询问一下用户光纤收发器当时的指示灯的状态。进行一下简单的障碍点预判，可能有些问题当时就能解决，解决不了的，对下单下到哪个部门也能有个准确的判断。下面简单说说常见的几种情况。
*
常见故障判断
*
常见故障判断
二。光纤收发器光口灯不亮。在指导用户确认光纤接口没有松动的情况下可以判断为光纤断。
三。光纤收发器光口灯只有RLK灯亮，TLK灯不亮（RC513），这种情况下根据经验并不是发送数据链路有问题，也就是说不是用户端光纤收发器有问题，而是光衰耗过大。
四。光纤收发器电口灯不亮。这种情况可有以下几种情况：1。网线断。2两边设备没有接好。3。光纤收发器电口坏。
*
01
谢 谢
02
*
RC513-FE
*
RC513-FE
Байду номын сангаас
电连接/数据收发灯
LNK ACT
常亮：电口链路正常；不亮：链路错误；闪亮：电口有数据传输；
电路速率灯
100M
常亮：电路速率为100M；不亮：电路速率10M；
电源
电源指示灯
PWR
常亮，电源工作正常，反之错误；
*
F-engine OL100 系列
*
光纤收发器的简单介绍和 故障判断
单击此处添加副标题
数据维护中心
汇报人姓名
目前我公司所用品牌
RC513/RC514
01
F-engine OL100
02
*
RC513/RC514
产品简述： RC513/RC514-FE-XX是支持全面网管的单纤双波长以太网光纤收发器产品。它在一条光纤上完成收、发双向的以太网光、电信号转换，实现以太网链路最远60公里的接入能力。节约了光纤资源，同时也减少一条光路的维护，链路可靠性更高。
网络光收发设备常见故障及排除方法
网络光收发设备常见故障及排除方法网络光收发设备是指用于光纤传输系统中的光收发器等设备，它们在网络通信中起到了至关重要的作用。
然而，由于环境、设备使用等原因，这些设备可能会出现各种故障。
下面将介绍一些常见的网络光收发设备故障及排除方法。
1.光收发设备无法正常启动可能原因：-电源问题：检查电源线是否插好，确认电源是否正常供电。
-其他连接问题：检查光纤连接是否牢固，确认连接口是否正常。
解决方法：-检查电源线是否插好，确认电源线与电源的连接是否正常。
-检查光纤连接是否牢固，重新插拔光纤并确认连接口是否正常。
2.光收发设备传输速度慢或频繁掉线可能原因：-光纤质量问题：检查光纤是否受潮或损坏，确认光纤的质量是否合格。
-设备设置问题：检查设备是否配置正确，确认设备的设置是否符合要求。
解决方法：-更换光纤：如果光纤受潮或损坏，应尽快更换光纤。
如果质量不合格，需更换质量合格的光纤。
-检查设备设置：确认设备的配置是否正确，检查设备的设置是否符合要求，如速率等是否设置正确。
3.光收发设备发热严重可能原因：-通风不良：检查设备周围是否有遮挡物，是否有足够的通风空间。
-设备故障：检查设备是否老化或功耗超出设备的负荷。
解决方法：-清理通风口：确保设备的通风口畅通无阻，清除周围的遮挡物。
-更换设备：如果设备老化严重或功耗超出设备的负荷，需考虑更换设备。
4.光收发设备接收不良或发送信号弱可能原因：-光纤连接松动：检查光纤连接是否牢固，确认光纤接头是否正确插入。
-光纤污染：检查光纤是否受到污染，确认光纤的清洁度。
解决方法：-插紧光纤连接：重新插拔光纤并确认连接牢固。
-清洁光纤：使用专用的光纤清洁剂清洁光纤，确保光纤表面干净。
网络光收发设备常见故障及排除方法
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Conver）。
其一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，由于体积小传输距离长的特点，在我们的网络传输中得到大量的应用，同时在我们平时工作中遇到的问题也比较多，这里介绍几种常见的问题及解决方法。
一、光纤收发器通信一段时间后死机
具体现象为光纤收发器状态灯正常，数据收发灯不闪烁或闪烁异常。
此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。
但这个过程中有些错误的包在CRC错误检测和长度校验中都检测不出来，这样的包在转发过程中将不会被发送出去，也不会被丢弃，它们将堆积在动态缓存（buffer）中，永远无法发送出去，等到buffer中堆积满了，就会造成交换机死机的现象。
因为此时重启交换机或者重启收发器都可以使通信恢复正常，所以用户通常会认为是收发器的问题。
解决方法：重启光收发器。
二、光纤收发器LINK灯不亮。

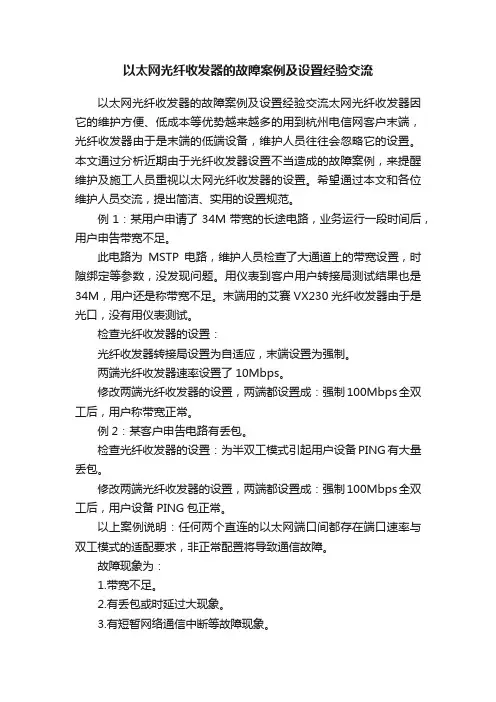

以太网光纤收发器的故障案例及设置经验交流
以太网光纤收发器的故障案例及设置经验交流以太网光纤收发器的故障案例及设置经验交流太网光纤收发器因它的维护方便、低成本等优势越来越多的用到杭州电信网客户末端，光纤收发器由于是末端的低端设备，维护人员往往会忽略它的设置。
本文通过分析近期由于光纤收发器设置不当造成的故障案例，来提醒维护及施工人员重视以太网光纤收发器的设置。
希望通过本文和各位维护人员交流，提出简洁、实用的设置规范。
例1：某用户申请了34M带宽的长途电路，业务运行一段时间后，用户申告带宽不足。
此电路为MSTP电路，维护人员检查了大通道上的带宽设置，时隙绑定等参数，没发现问题。
用仪表到客户用户转接局测试结果也是34M，用户还是称带宽不足。
末端用的艾赛VX230光纤收发器由于是光口，没有用仪表测试。
检查光纤收发器的设置：光纤收发器转接局设置为自适应，末端设置为强制。
两端光纤收发器速率设置了10Mbps。
修改两端光纤收发器的设置，两端都设置成：强制100Mbps全双工后，用户称带宽正常。
例2：某客户申告电路有丢包。
检查光纤收发器的设置：为半双工模式引起用户设备PING有大量丢包。
修改两端光纤收发器的设置，两端都设置成：强制100Mbps全双工后，用户设备PING包正常。
以上案例说明：任何两个直连的以太网端口间都存在端口速率与双工模式的适配要求，非正常配置将导致通信故障。
故障现象为：1.带宽不足。
2.有丢包或时延过大现象。
3.有短暂网络通信中断等故障现象。
以太网光纤收发器的设置建议及注意事项：1.两端电口设置为同样的速率和双工模式（100M/全双工），以保证匹配良好。
2.电口强制模式建议优先设置成“强制”模式，这种工作模式能和绝大部分对接设备良好匹配。
个别出现链路起不来现象时，检查对接设备的工作模式（包括用户设备），建议本设备设置为与对接设备同样工作模式，以保证匹配良好。
3.特别注意：状态变更后，必须重新上电设置方能生效。
4.设置完毕后，最后检查：自局端交换机至用户交换机（路由器）链路上的所有以太网端口都以双工模式工作于用户租用的数据速率上，确保用户的带宽及通信质量。
奇葩网络故障之光纤收发器
奇葩网络故障之光纤收发器某单位网络拓扑基本如下下属公司客户跟我反映上公司内网网站很慢打开邮件要等很久，偶尔很快。
进过询问得知。
这周内才开始出现这样的情况，之前一直很正常。
（交换路由都是H3C产品）到达现场，开其中一台PC ping 总公司网关，发现丢包非常严重，达到60%，丢包严重导致网站打不开或者邮件打不开或者很慢。
ping 核心交换机IP地址正常，ping防火墙也正常，ping路由也正常。
于是我到机房主要检查路由器连接到光纤收发器的线路重新插拔，观察指示灯正常闪烁。
从上面可以得知问题出在总部连接到下属公司的光纤收发器到路由器连接光纤收发器这段线路。
进入路由器ping总公司网关，丢包率也是达到60%左右，更换路由器到光纤收发器的跳线，再ping总部网关正常了。
呼呼，准备收工，去客户电脑上ping总部网关正常，丢包率不到1%打开网站、邮件看看正常，正准备走人时，问题又来了。
有一个人网站又打不开了。
ping总部网关有TMD丢包了，跟之前一样丢包率60%左右。
又去机房再换网线试试，这次不行了。
打开笔记本把光纤收发器到路由的跳线接到笔记本上，改好IP地址ping总部网关，一切正常。
直接无语，。
换到路由器上去，登录到路由上去ping总部网关，丢包率60%左右，神了，以为是路由器的接口问题，将以前跟光纤收发器的接口改成跟防火墙连接，ping 核心交换机正常，防火墙正常，把接口在改回来，ping交换机正常，防火墙正常。
到这里直接无语。
没遇见过怎么奇葩的故障。
脑大了，难道是光纤收发器跟路由器不兼容？如果不兼容也不对。
这个光纤收发器都用了两年过了。
要是不兼容的话早就出问题了。
路由器BUG。
路由器硬件问题。
？客户这边有没有多余的光纤收发器可以替换。
把路由器清空，只配置一个接口的ip地址，不做任何配置， ping总部网关，丢包率60%左右，一样。
只配置一个接口的ip地址，不做任何配置，把ip地址配置跟防火墙同一网段，ping防火墙交换机正常。
光纤收发器常见故障
光纤收发器常见故障
光纤收发器常见故障可能包括以下几种：
1. 光纤断裂或损坏：由于光纤的使用环境复杂，容易受到外力、温度变化等因素的影响，使光纤出现断裂或损坏。
2. 光模块故障：光模块是光纤收发器的核心部件之一，如果光模块出现故障，可能会导致光纤收发器无法正常工作。
3. 光纤接口松动：光纤收发器与光纤之间的连接处如果松动，可能会引起信号传输不畅，影响光纤收发器的正常工作。
4. 电源故障：电源是光纤收发器正常运行所必需的，如果电源出现故障，可能会导致光纤收发器无法正常供电，从而无法正常工作。
5. 光损耗过大：如果信号在光纤传输过程中损耗过大，可能会导致光纤收发器无法接收到足够的光信号，影响正常工作。
6. 接收端故障：光纤收发器的接收端如果出现故障，可能会导致无法正确接收光信号，影响正常工作。
以上仅为一些常见的光纤收发器故障，具体故障需要根据实际情况进行判断与排除。
光收发器故障及排除方法
光收发器故障及排除方法1.引言1.1 概述光收发器是一种用于光纤通信系统中的重要设备，其作用是将电信号转换为光信号进行传输或将光信号转换为电信号进行接收。
然而，在使用过程中，光收发器可能出现各种故障，影响通信质量和稳定性。
因此，了解光收发器的常见故障及其排除方法对于维护和保障光纤通信系统的正常运行至关重要。
本文将详细介绍光收发器故障及其排除方法，通过对光收发器故障的分类和分析，帮助读者了解光收发器故障的原因和可能产生的后果。
同时，针对不同类型的故障，我们将提供一系列实用的排除方法，以帮助读者快速、准确地解决问题，并提高故障排除的效率。
本文的结构如下：1. 引言部分将对本文的内容进行简要介绍。
2. 正文部分将分为两个主要章节：2.1 光收发器故障概述，将介绍光收发器故障的分类和常见原因，并分析可能造成的后果。
2.2 光收发器故障排除方法，将提供一些常见的故障排除方法和操作步骤，帮助读者解决故障。
3. 结论部分将对全文进行总结，并对未来可能的发展方向进行展望。
通过本文的阅读，读者将能够更好地理解光收发器故障的原因和后果，并学会一些实用的排除方法，以提升光纤通信系统的维护能力和应对故障的能力。
提高故障排除的效率和准确性，对于保障通信系统的稳定运行具有重要意义。
文章结构部分的内容应包括详细说明文章的组织结构和各个章节的内容概要。
在这篇文章中，可以这样编写1.2文章结构的内容：1.2 文章结构本篇文章主要围绕光收发器故障以及相应的排除方法展开讨论。
为了帮助读者更好地理解和掌握相关知识，本文将按照以下章节进行论述：2.1 光收发器故障概述在本章节中，我们将全面介绍光收发器故障的背景和概述。
首先会对光收发器的基本原理进行简要阐述，然后重点讨论常见的光收发器故障类型和可能的原因。
通过对这些故障进行分类和描述，读者将能够更加清晰地了解光收发器故障的特征和表现形式。
2.2 光收发器故障排除方法这一章节将详细介绍针对各种光收发器故障的有效排除方法和步骤。
浅谈光纤收发器的故障排查思路及方法
浅谈光纤收发器的故障排查思路及方法摘要：以友讯网络（D-LINK）公司的DFE-855光纤收发器为例，介绍了光纤收发器在网络通信中的应用和常见故障，并提供了光纤收发器的故障快速排查思路及方法。
关键词：光纤收发器；网络通信；故障排查前言随着电力系统信息化水平的提高，不同网络、设备或系统之间的数据交换需求不断增大，而往往需要数据通信的设备或系统之间的物理距离比较远，以双绞线为传输介质的通信网络受限于传输距离较短，无法适用于远距离传输，无线传输方式信号不稳定且易受干扰，而以光缆为传输介质的光纤通信网络以传输距离长、信号衰减小的优势成为电厂远距离网络通信的首选。
光纤收发器将远距离的光信号转换为短距离的双绞线电气信号，是光纤通信网络的关键设备。
本文以DFE-855光纤收发器为例，介绍其在网络中的应用和故障排查，有利于快速排除光纤收发器故障，恢复光纤网络数据通信。
1 光纤通信网络1.1 网络的基本构成光纤通信网络由数据终端设备（DTE）、光纤收发器、光缆、网线、光纤跳线等设备构成，构建不同的DTE之间的数据通信链路，其系统示意图如下图一所示。
图一光纤网络系统示意图1.2 DFE-855光纤收发器DFE-855光纤收发器为10/100M自适应，并支持全双工和半双工两种模式下运行，全双工模式下最大传输距离不超过2000米。
收发器拥有1个SC光纤接口、1个RJ-45网线接口、1个DC电源接口、1个电源指示灯（Power）、1个光纤连接指示灯（FX LINK）、1个网线连接指示灯（TX LINK）。
1.3 数据通信光纤网络用于不同数据终端设备之间的通信，包括不同的交换机之间、交换机与计算机之间或不同的计算机之间等，数据经光纤收发器在光信号和电信号间转换，双绞线电气信号与网卡通讯，进而实现远距离不同数据终端设备的通信。
在正常工作状态下，光纤收发器Power灯为绿色常亮，FX和TX指示灯为绿色闪烁。
2 光纤网络的常见故障在应用程序数据连接断开的情况下，首先在数据终端设备上进行PING指令，能PING通，表明网络传输正常；不能PING通，表明网络传输故障。
光纤收发器故障原因及解决方法
光纤收发器故障原因及解决方法
光纤收发器出现故障的原因可能有多种，包括但不限于以下几点：
1. 环境因素，光纤收发器的工作环境可能存在温度过高或过低、湿度过大、灰尘堆积等情况，这些因素都有可能导致光纤收发器故障。
2. 光纤连接问题，光纤收发器的连接可能出现松动、脏污或损坏，导致信号传输出现问题或中断。
3. 光纤本身问题，光纤本身可能出现断裂、弯曲或损坏，导致
信号传输不畅或丢失。
4. 电力问题，不稳定的电源供应或电压过高过低都有可能对光
纤收发器造成损害。
针对光纤收发器故障，可以采取以下解决方法：
1. 确保良好的工作环境，保持光纤收发器工作环境的清洁、干
燥和适宜温度。
2. 检查光纤连接，定期检查光纤连接状态，确保连接牢固、干净，并及时清洁光纤连接头。
3. 检查光纤本身，定期检查光纤的完整性和清洁度，确保光纤没有断裂、弯曲或损坏。
4. 稳定电源供应，确保光纤收发器接入稳定可靠的电源，避免电压波动对设备造成损害。
5. 使用专业设备检测，定期使用专业的光纤测试仪器对光纤收发器进行检测，及时发现并解决潜在问题。
总的来说，光纤收发器出现故障可能是由于多种因素造成的，解决方法也需要综合考虑设备的使用环境、连接状态、光纤本身和电源稳定性等方面。
定期的维护保养和检测是预防和解决光纤收发器故障的关键。
光纤收发器的使用与各类故障处理
光纤收发器的使用与各类故障处理光纤收发器是一种用于将电子信号转换为光信号，并将光信号转换为电子信号的设备。
它在光纤通信系统中起着关键的作用，用于数据传输和网络连接。
然而，在使用过程中，光纤收发器可能会遇到各种故障。
本文将重点介绍光纤收发器的使用和各类故障处理方法。
一、光纤收发器的使用1.连接光纤：首先需要将光纤连接到光纤收发器的光口上，确保连接牢固和稳定。
2.连接设备：将光纤收发器的电口连接到设备上，例如计算机、路由器等，通过光纤收发器实现设备之间的数据传输。
3.设置参数：根据实际需求，设置光纤收发器的传输速率、工作模式等参数。
4.开启设备：在一切准备就绪后，可以开启设备，开始数据传输和通信。
二、光纤收发器的故障处理在使用光纤收发器的过程中，可能会遇到以下故障情况，我们需要采取相应的措施进行修复。
1.无信号或信号弱可能原因：(1)光纤连接不良：检查光纤是否连接牢固，进行重新连接。
(2)光纤损坏：更换光纤。
(3)光纤收发器故障：更换光纤收发器。
2.信号丢失或抖动可能原因：(1)光纤损坏：检查光纤是否有明显的损坏状况，如果有需要更换光纤。
(2)环境干扰：将光纤收发器和其他设备远离电磁干扰源。
(3)光纤收发器故障：更换光纤收发器。
3.传输速率降低可能原因：(1)光纤长度过长：光纤传输速率和长度呈反比关系，如果光纤长度超过规定长度，需要考虑使用光纤放大器进行放大。
(2)光纤质量差：更换质量更好的光纤。
(3)光纤收发器故障：更换光纤收发器。
4.光纤收发器无法正常开启可能原因：(1)电源故障：检查电源是否正常，更换电源线或电源插座。
(2)光纤收发器故障：更换光纤收发器。
(3)光纤连接错误：检查光纤连接是否正确，重新连接光纤。
5.光纤收发器发热过多可能原因：(1)光纤收发器安装不当：确保光纤收发器与周围环境有足够的散热空间。
(2)光纤收发器故障：更换光纤收发器。
总结：在使用光纤收发器时，需要注意光纤的连接、参数设置和设备开启等步骤。
光纤收发器故障问题，一个让你想不到的问题，个人真实案例
光纤收发器故障问题，一个让你想不到的问题，个人真实案例在弱电施工调试中，会遇到各种奇葩问题，如何解决这些奇葩问题，就看技术人员是否有丰富故障问题处理经验了，我想，只要做弱电同行，肯定会用到一个叫光纤收发器的东西，是网络传输非常实用又廉价的产品。
今天小编我讲下我第一次遇到的光纤收发器奇葩问题，讲起来真的不值一提，但这个问题确实有存在，我在网上看了，还不少人反应这种问题，所以今天整理下我遇到的光纤收发器，算是比较特别问题，希望能助到大家。
先了解下光纤收发器，光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。
光纤收发器分为100M和1000M之分，如果是千兆光纤收发器会根据数据自适应，光纤收发器很多问题都光路问题，只要光路通了，有电，网线正常，基本是数据是能正常通过的，可以通过ping包，就知道是否正常。
下图为千兆光纤收发器。
千兆光纤收发器，如果接百兆交换机时，收发器就会亮百兆灯，千兆交换机收发器亮千兆灯，总共有5个指示灯会亮，两个灯双闪，3个指示灯常亮，这表示数据已通，设备正常。
上面说了这么多，都是一些常见问题，容易解决，今天小编讲下不常见问题，你一定想不到，会出现这样低级的问题，下面我细细讲来，说出来都是泪啊，万恶的低价中标，为了降低成本，很多配件都无法保障，这大概是现在行业一种通病。
言归正传，小编在调试监控时，现场是采用交换机与光纤收发器组网。
小编把所有光纤收发器用网线接入到交换机后，用红光笔进行进行两端（光纤收发器分为A端和B端，这就是一对光纤收发器，分别放在光纤的两端）对光，对完光通电，看两端指示灯显示正常，5个指示灯都亮了（本案例用的千兆光纤收发器，如果是百兆光纤收发器6个指示灯者会亮，这里亮是指工作指示灯都为正常，link和act都是一闪一灭为正常，其他灯为常亮），小编已为正常了，回来机房ping前端摄像头是这样的，如下图小编抱着电脑到前端去各种排查，摄像头ip没有设置对，登录web进行查，没有问题，网线打错了，测，网线正常；尾纤衰减过大？换；光纤收发器不行（当时没有光功率计测试，只能通过一个个排除法，进行排查，后来都怀疑光纤熔接问题，害的小编急忙在某宝买了一个光功计，又是双十一，天天等啊，天天盼啊，在一个星期后送到），换；光纤收发器不行，两边换；电源不行，换；反正是能换的都换了，就差没有换光缆了。
光纤收发器常见问题解答
光纤收发器常见问题解答光纤收发器技术-如何解决传输中死机问题用光纤收发器可以将Ethernet的传输距离延伸到100公里以上，但是在长距离的传输过程中由于误码的原因，可能导致以太网交换机设备的“死机”。
在对FHC0110-XX光纤收发器的系统设计中，针对这一问题，根据我们对故障原因的分析及理解，提出一套解决方案可以最大限度地减少交换机“死机”现象。
一、故障原因分析：如图1-1所示为数据传输过程及差错控制点。
A点的有效数据发出后，在路途中的两个光纤收发器中不作差错校验，只有数据帧到达B点的交换核心时才做差错校验，将错误帧丢弃，而正确帧进入BUFFER，等待转发。
但是，所有的差错校验过程都是一个程序控制过程，当某些特定的错误帧进入时，无论是帧长度检测还是CRC检验都不能查出错误，这种帧也被认为是正确帧进入BUFFER，但这类帧永远无法转发出去，进而在BUFFER中造成堆积，当BUFFER的占用量大到一定程度时，导致交换机无法继续运行。
二、FHC0110-XX的解决方案：....法判断BUFFER中的数据堆积是由于交通捅塞造成的、错误帧造成的，还是其它原因造成的，因此对于一个复杂系统无法用简单的手段处理。
但是，对于光纤收发器因为它只有两个端口，如果可以实现交换机的上述检测功能，又出现了BUFFER堆积的问题时，我们可以简单了判断为光纤收发器的状态不正常，因而可以将它Reset针对这一理解，解决方案就是在FHC0110-XX系列光纤收发器中内置以太网交换核心及一个大BUFFER，使其具有差错校验功能（当然，这样设计还具有其它的功能，在此不多述），同时在系统的设计中加入自动Reset功能，综合布线在广州光纤光缆和长飞光纤光缆比较FTTH光缆，多模光纤收发器和单模光纤收发器比单路视频光端机好用。
当系统判定自身进入严重故障状态时，自动进行Reset，从而最大限度地避免上位系统的故障可能。
如图2-1指示了FHC0110-XX的工作过程。
光纤收发器故障排除经验谈
155 2019.05责任编辑：赵志远 投稿信箱：netadmin@故障诊断与处理Trouble Shooting或闪烁。
又观察了几分钟后，发现LINK/ACT 左边代表光纤和网线数据传输状态的指示灯一直常亮，全然没有数据交互的闪烁状态，且光纤收发器整体散热比正常时略热。
在这样的情况下，只能换掉这台光纤收发器。
在更换后，六个指示灯全亮，并出现闪烁状态，又可以正常连网了，故障排除。
这次遇到的属于光纤收发器的“硬故障”，笔者曾排除过关于光纤收发器的诸多问题，如何精准定位故障所在，给大家作一个经验总结。
一、网络完全不通的情况1.检查PWD 电源指示灯是否常亮，常亮说明供电正常，进行下一步排除。
2.一般最常见的问题是光纤收发器中LINK/ACT 左边分别代表FX-LINK/ACT 光纤链路、TX-LINK/ACT 网络链路的两个指示灯有不亮的，那么网络肯定是不通畅笔者所在单位为一所大型园区校园网络，各办公楼、教学楼、实验楼及场、区、库、所终端的信息点通过接入层的交换设备连接到汇聚层的交换机，再由汇聚层交换机连接到网络中心的核心交换机，在这网络三层结构中，使用最多的除了网络交换机外就要数光纤收发器了。
某天早上刚上班接到电话说上不了校园网，通过电话指导用户排除了本机配置和网线连接问题后在网管平台中确认了接入的交换机一切正常，怀疑是连接库房的光纤收发器出现问题。
笔者前往故障现场，找到上不去网的用户电脑，对端到端的网络线路进行重新排查，基本排除线路物理中断造成的网络不通，根据用户反映昨天还能正常上网，今天突然上不去，并且也没有对网络线路进行过改动。
根据多年网管经验，目光就落在了放在接入交换上的光纤收发器故障排除经验谈■ 陆军步兵学院（石家庄校区） 薄鹏 徐长战编者按： 笔者单位所在的校园网出现断网，经排查是光纤收发器故障导致的，在此，通过该事件笔者对如何精准定位光纤收发器故障做出一些总结。
那台光纤收发器，这台收发器已使用了五年之久，在除去外观上的一层尘土后，首先将光纤收发器断电，之后对连接光纤的TX（发射口）与RX（接收口）进行重新插拔，这时要注意小心操作以防将光纤弄断。
光纤收发器带来的故障
在 网 络 连 通 使 用 后 ，发 现
故 障 分 析
两 台思 科 交 换机 相 连 的 接 入
通 过 分 析 以 上 日志 发 现
层 端 口 会 不 定 时 ｕｐ／ｄｏｗｎ，并 产 生 了 对 应 日 志 。 如 下 ：
Ｍａｒ ２２ Ｏ６ ：４８ ：０７．０６０：
图 １ 网 络 结 构 Ｇ ｉ ｇａｂｉ ｔＥｔｈｅｒｎｅｔ０／４７．
ｃｈａｎｇｅｄ ｓｔ，ａｔｅ ｔｏ ｕｐ
ｄｏｗｎ 时 ，交 换 机 也 不 会 失 去
％Ｉ ＩＮＫ－３－ＵＰＤ０＼ Ｎ： Ｉｉ３．ｔｅｆｆａｃｅ
ｍａｒ ２２ ０６ ：４８ ：１２．７８９：
连 接 ，只 是 Ｐｉｎｇ命 令 会 延
【上 接 第 １５０页 】 之 间 存 在 端 口 对 应 关 系 ，这 种 方 式 需 要 服 务 器 和 网 络 管 理 人 员 通 力 配 合 ，网 络 管 理 人 员 按 照 服 务 器 管 理 人 员 的 需 求 对 刀 箱 交 换 机 进 行 合 理 配 置 。
分 ，网 络 架 构 随 之 变 得 愈 发 复 杂 ，增 加 了 网 络 环 路 的 风 险 ，给 网 络 排 错 也 带 来 诸 多 困 扰 ，企 业 可 以 根 据 自 身 实 际 情 况 ，采 用 技 术 ＋管 理 的 手 段 对 网 络 环 路 进 行 防 范 ， 合 理 设 计 网 络 架 构 ，规 范 网 络 运 维 流 程 ，保 障 数 据 中 心
型 兰 生：
！！ 墼堕
堡 ！一＿Ｔｒ … ｂｌｅ一
ｇ＿
光 纤 收 发 器 带 来 的 故 障
■ 西安 孙 建锁
故 障 现 象
：在 信 息化 Ｅｌ益 发 展 的今 天 ，首 先 离 不开 网络 ，更 ％ＬｌＮＥＰＲＯ Ｉ’０—５一
光纤收发器使用及故障解决方法
前言：光纤收发器在弱电工程使用非常普遍，如何选择光纤收发器？光纤收发器出现故障了，如何维护？这些问题对于新手来说都是难题，今天就分享一下光纤收发器方面的知识。
正文：一、什么是光纤收发器？光纤收发器又叫光电转换器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。
观察角度的不同使人们对光纤收发器有着不同的认识，比如按传输速率分为单10M、100M的光纤收发器、10/100M自适应的光纤收发器和1000M光纤收发器；按工作方式分为工作在物理层的光纤收发器和工作在数据链路层的光纤收发器；如果从结构角度来看分桌面式（独立式）光纤收发器和机架式光纤收发器；按接入光纤的不同又有多模光纤收发器和单模光纤收发器两种叫法。
此外还有单纤光纤收发器和双纤光纤收发器，内置电源光纤收发器和外置电源光纤收发器以及网管型光纤收发器和非网管型光纤收发器。
光纤收发器在数据传输上打破了以太网电缆的百米局限性，依靠高性能的交换芯片和大容量的缓存，在真正实现无阻塞传输交换性能的同时，还提供了平衡流量、隔离冲突和检测差错等功能，保证数据传输时的高安全性和稳定性。
二、光纤收发器的应用本质上光纤收发器只是完成不同介质间的数据转换，可以实现0--100Km 内两台交换机或计算机之间的连接，但实际应用却有着更多的扩展。
1、实现交换机之间的互联。
2、实现交换机和计算机之间的互联。
3、实现计算机之间的互联。
4、传输中继：当实际传输距离超过收发器的标称传输距离，特别是实际传输距离超过100Km的时候，在现场条件允许的情况下，采用2台收发器背对背进行中继，是一种很经济有效的解决方案。
5、单多模转换：当网络间出现需要单多模光纤连接时，可以用1台多模收发器和1台单模收发器背对背连接，解决了单多模光纤转换的问题。
6、波分复用传输：当长距离光缆资源不足，为了提高光缆的使用率，降低造价，可将收发器和波分复用器配合使用，让两路信息在同一对光纤上传输。
光纤收发器故障处理
光纤收发器常见故障解答1． Power灯不亮电源故障。
2． Link灯不亮故障可能有如下情况：(a) 检查光纤线路是否断路；(b) 检查光纤线路是否损耗过大，超过设备接收范围；(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的 TX 与本地的RX连接；(d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3. 电路Link灯不亮故障可能有如下情况：(a) 检查网线是否断路；(b) 检查连接类型是否匹配：网卡与路由器等设备使用交叉线，交换机，集线器等设备使用直通线；(c) 检查设备传输速率是否匹配；4. 网络丢包严重可能故障如下(1)收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配；(2)双绞线与RJ-45头有问题，进行检测；(3)光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等；(4)光纤线路损耗是否超出设备接受灵敏度。
5. 光纤收发器连接后两端不能通信(1) 光纤接反了，TX和RX所接光纤对调；(2) RJ45接口与外接设备连接不正确(注意直通与绞接)光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
6. 时通时断现象(1) 可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1~2dB范围之内可基本判断为光路故障；(2) 可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障；(3) 可能为收发器故障，此时可把收发器两端接PC（不要通过交换机），两端对PING 没问题后，从一端向另一端传送一个较大文件（100M）以上，观察它的速度，如速度很慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以太网光纤收发器的故障案例及设置经验交流太网光纤收发器因它的维护方便、低成本等优势越来越多的用到杭州电信网客户末端，光纤收发器由于是末端的低端设备，维护人员往往会忽略它的设置。
本文通过分析近期由于光纤收发器设置不当造成的故障案例，来提醒维护及施工人员重视以太网光纤收发器的设置。
希望通过本文和各位维护人员交流，提出简洁、实用的设置规范。
例1：某用户申请了34M带宽的长途电路，业务运行一段时间后，用户申告带宽不足。
此电路为MSTP电路，维护人员检查了大通道上的带宽设置，时隙绑定等参数，没发现问题。
用仪表到客户用户转接局测试结果也是34M，用户还是称带宽不足。
末端用的艾赛VX230光纤收发器由于是光口，没有用仪表测试。
检查光纤收发器的设置：
光纤收发器转接局设置为自适应，末端设置为强制。
两端光纤收发器速率设置了10Mbps。
修改两端光纤收发器的设置，两端都设置成：强制100Mbps全双工后，用户称带宽正常。
例2：某客户申告电路有丢包。
检查光纤收发器的设置：为半双工模式引起用户设备PING有大量丢包。
修改两端光纤收发器的设置，两端都设置成：强制100Mbps全双工后，用户设备PING包正常。
以上案例说明：任何两个直连的以太网端口间都存在端口速率与双工模式的适配要求，非正常配置将导致通信故障。
故障现象为：
1.带宽不足。
2.有丢包或时延过大现象。
3.有短暂网络通信中断等故障现象。
以太网光纤收发器的设置建议及注意事项：
1.两端电口设置为同样的速率和双工模式（100M/全双工），以保证匹配良
好。
2.电口强制模式建议优先设置成“强制”模式，这种工作模式能和绝大部分
对接设备良好匹配。
个别出现链路起不来现象时，检查对接设备的工作模式（包括用户设备），建议本设备设置为与对接设备同样工作模式，以保证匹配良好。
3.特别注意：状态变更后，必须重新上电设置方能生效。
4.设置完毕后，最后检查：自局端交换机至用户交换机（路由器）链路上的
所有以太网端口都以双工模式工作于用户租用的数据速率上，确保用户的带宽及通信质量。
以上仅供维护人员交流，各维护人员在实际应用中有不同现象，或不同的处理方式，往及时交流、探讨。
