电梯机械设备安装图解96页PPT
电梯部件安装图
导轨
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第4页
电梯部件安装图 THJB-3
曳引机导向轮的安装
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定例
共 25 页
第9页
电梯部件安装图 THJB-06
90 22 300 38 20
165 165
90
35 5 35 5 60
技术要求
1、安装时先拆去门板然后把门框用膨 胀螺栓与井道壁固定，并保证其相 对位置和水平垂直度；
图样目录
名称 木制样板架 导轨支架 导轨 曳引机导向轮的安装 制动器的调节 中分双折式轿门机构 中分双折式层门 轿架安装示意图 钢丝绳与锥套 限速器安装图 平层感应器的安装 限位开关安装示意图 搁机梁安装示意图 对重安装示意图 层门地坎安装示意图
标记 处数
设计 校对 审核 工艺
更改文件号
签字
标准化
电梯安装过程图
1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔311-安装主机213-吊装配重架14-安装钢丝15-主机钢丝安装完毕115-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架1 31-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板1 35-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起237-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
电梯部件安装图
木制样板架
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第1页
电梯部件安装图 THJB-1
轿箱导轨面距
对重导轨距
说明： 竖立导轨应先装导轨支架，依照安装图在井道全部高度内核对导轨支架位置，先装每边最上的一档和最
下的一档。导轨支架应按照工作线埋置，安装导轨时在支架面上加垫片，借以调整。然后沿着上、下两端 的支架面再敷设二根工作线，中间各挡支架可按此二线先后埋入，当井道壁厚度在150毫米以下时，支架可 用对穿螺栓固定之，而当井道壁厚度在200毫米以上时，则可用膨胀螺栓埋入墙内或者焊接固定。
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第5页
电梯部件安装图 THJB-04.A
曳引机导向轮的安装
标记 处数 设计 校对 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
平层感应器的安装
标记 处数 设计 制图 审核 工艺
更改文件号 签 字 标准化 审定 批准 日期
日期
图样标记 数量 重量 比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限 顶层平层位置 上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位 底层平层位置 下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记 处数 设计 校对 审核 工艺
电梯机械基础PPT课件
电的高度合一,使电梯成了现代科学技术的综和 产品.对于电梯的结构而言,传统的方法是分为机 械部分和电气部分,但以功能系统来描述,则更能 反映电梯的特点.下面简单介绍电梯机械部分的 结构,而我们的主要目的是怎样来控制它.
§2-1 概 述
啮合型带传动 ----同步带传动
优点：1. 传动比恒定； 2. 结构紧凑； 3. 抗拉强度高，故带速高达40m/s，传动比可达 10，传递功率可达200 KW； 4. 效率高，高达0.98。
缺点：成本高；对中心距及其尺寸稳定性要求较高。
§2-1
（一）带传动的类型
按横截面形状可分为:
一、轮齿的失效形式
疲劳折断
轮齿折断
过载折断
失效形式
局部折断
§2-3齿轮传动 一、轮齿的失效形式
轮齿折断 齿面点蚀
失效形式 齿面胶合
高速重载传动中，常因啮合区温 度升高而引起润滑失效，致使齿 面金属直接接触而相互粘连。当 齿面向对滑动时，较软的齿面沿 滑动方向被撕下而形成沟纹。
措施： 1. 提高齿面硬度 2. 减小齿面粗糙度 3. 增加润滑油粘度低速 4. 加抗胶合添加剂高速
齿轮传动是机械传动中最重要的传动之一
（一）齿轮传动的特点：
▲ 传动效率高 η可达99％；
▲ 结构紧凑; ▲ 工作可靠，寿命长； ▲ 传动比稳定; ▲ 制造及安装精度要求高，价格较贵。
§2-3齿轮传动
（二）分类
开式传动
齿轮传动 半开式传动 闭式传动
按两轴线相 对位置分
直齿轮
§2-3齿轮传动
两轴线相互平行的圆柱齿轮传动 两轴线相交的圆锥齿轮传动 两轴线交错在空间既不平行也 不相交的螺旋齿轮传动
电梯机械设备安装图解
门扇安装步骤：测量、切割、固定、调试等
门扇调试：检查门扇开关是否顺畅门锁是否正常工作等
门锁类型：根据电梯类型选择合适的门锁类型如机械锁、电子锁等
安装步骤：首先将门锁固定在门框上然后调整门锁的位置和角度确保门锁与门框紧密贴合
调试：安装完成后进行门锁调试确保门锁能够正常开启和关闭且门锁与门框紧密贴合
安装位置：门锁安装在电梯厅门的门框上确保门锁与门框紧密贴合
轿底维护：定期检查轿底结构确保其安全可靠
电梯井道设备安装
导轨类型：T型导轨、U型导轨等
导轨安装位置：电梯井道内壁
导轨安装步骤：测量、切割、固定、调整等
导轨安装注意事项：确保导轨水平、垂直、平行避免扭曲、变形等
电梯层门是电梯井道设备的重要组成部分负责乘客进出电梯
电梯层门安装完成后需要进行调试和验收确保其正常运行
安装步骤：测量、切割、固定、调整
地坎类型：分为固定式和活动式两种
安装位置：位于电梯厅门下方与电梯厅门平行
注意事项：确保地坎与电梯厅门平行避免影响电梯运行
检查厅门开关是否正常
检查厅门开关与电梯控制系统的连接是否正常
检查厅门开关与电梯控制系统的通信是否正常
检查厅门开关与电梯控制系统的响应时间是否正常
控制柜接线：按照接线图进行接线确保线路正确无误
控制柜安装：固定在机房墙壁上确保稳固可靠
电梯轿厢设备安装
轿厢架是电梯轿厢的重要组成部分用于支撑轿厢和乘客
轿厢架的安装需要严格按照图纸和规范进行确保安全可靠
轿厢架的安装包括底架、侧架、顶架等部分需要精确测量和定位
轿厢架的安装需要与电梯井道、导轨、安全装置等设备配合确保运行平稳、安全
门系统：包括门机、门锁、门刀等控制电梯门的开闭

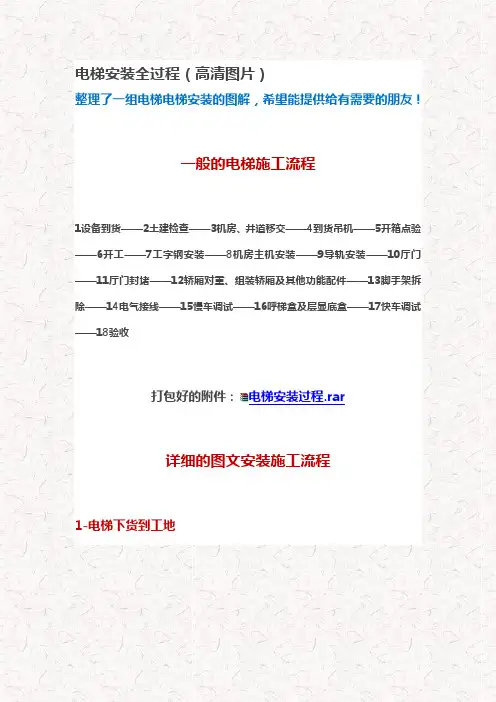

电梯安装全过程(高清图片)
电梯安装全过程（高清图片）整理了一组电梯电梯安装的图解，希望能提供给有需要的朋友！一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收打包好的附件：电梯安装过程.rar详细的图文安装施工流程1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔3 11-安装主机111-安装主机212-安装控制柜13-吊装配重架14-安装钢丝15-主机钢丝安装完毕1 15-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶128-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架131-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板135-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起136-轿厢安装，第一步把轿定吊起236-轿厢安装，第一步把轿定吊起3 37-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
资料--电梯主要零部件结构原理及安装要点幻灯片PPT
曳引系统
曳引机固定方法 刚性固定: 曳引机直接与承重梁或楼板接触，工作时震动和噪
音较大，用于低速梯。 弹性固定：曳引机底部或底部基础板与承重梁或楼板间安装有
减震橡胶，能有效地减少曳引机的震动及噪音传播。
曳引机吊装方法 P122
电梯机械原理培训讲义 2008
13
曳引系统
曳引机安装技术要求 曳引机承重梁如须埋入承重墙内，则其支撑长度应超过墙厚中
电梯机械原理培训讲义 2008
8
曳引系统
减速箱的密封 目的在于防止箱体中的润滑油渗漏，方法有二种：
➢ 盘根密封：以油浸盘根（麻或石棉）作为密封材料。 ➢ 橡胶密封圈 ➢ 蜗杆轴伸出端渗漏油面积平均每小时不超过150cm2,其余各处
不得漏油。 ➢ 减速箱油温升不超过600C，其最高温度不应超过850C。
➢ 撞击型门锁与固定式门刀 配合使用。
➢ 非撞击型门锁与活动式门 刀配合使用
电梯机械原理培训讲义 2008
32
门系统
电梯机械原理培训讲义 2008
33
门系统
电梯机械原理培训讲义 2008
34
门系统
电梯机械原理培训讲义 2008
35
门系统
电梯机械原理培训讲义 2008
36
门系统
电梯机械原理培训讲义 2008
49
导向系统
导轨支架的固定方式 ➢ 预埋螺栓或直接埋设固定法
当井道墙壁厚度大于150mm时，可以采用预留孔方法固定导轨 支架，埋入深度不小于120mm，并用混凝土浇灌填充。
➢ 对穿螺栓固定法 当井道墙壁厚度小于150mm时，可以在井道壁两侧使用钢板或 铁板采用对穿螺栓来固定导轨支架。
电梯机械原理培训讲义 2008
电梯检验员培训之四电梯安装流程简图精品PPT课件
电梯安装的责任主体
• 电梯在制造完成时以部件型式出厂，安装完成之后才形成 完整的产品，安装实际上是电梯的总装配工序，是制造的 继续。
• 电梯制造单位是实施电梯安装的主体
土建勘验
土建勘验
搭设脚手架
制作样板架及放样
安装导轨
导轨吊装
安装导轨
安装导轨
安装导轨
校轨
安装机房设备
安装层门
安装层门
安装层门
装好的层门
组装轿厢
放钢丝绳
安装电气
调试
电梯验收
无脚手架安装
