【大学物理实验】日光灯电路的组装及参数测量
项目一日光灯电路的安装与测量
电路分析与实践
二、任务实施
图2-1-1
RC测试电路
项目一 日光灯电路的安装与测量
电路分析与实践
三、知识链接
一、正弦交流电的定义 二、正弦量的三要素 1.最大值和有效值 2.角频率 3.初相位
项目一 日光灯电路的安装与测量
电路分析与实践
一、正弦交流电的定义
时变电压和电流： 周期量：u、i随时间作周期性的变化；
项目一 日光灯电路的安装与测量
职业技能目标：
电路分析与实践
项目教学目标
职业知识目标：
*熟练掌握正弦交流电的三要素，掌握正弦交流电有效值的 概念 。 *了解日光灯电路的组成，理解日光灯电路的工作原理。 *熟练正弦量的相量表示法。 *熟练掌握正弦交流电路中基尔霍夫定律的相量形式，电阻、 电感和电容元件电压电流关系的相量形式。 *掌握RLC串联电路的性质，掌握复阻抗的概念，理解阻抗 三角形、电压三角形和功率三角形的关系。 *掌握正弦交流电路有功功率、无功功率、视在功率、功率 因数和复功率的计算； *掌握功率因数的概念及其提高方法。
或表示i2 比i1超前，超前的角度是150º。
项目一 日光灯电路的安装与测量
电路分析与实践
任务二 日光灯电路的安 装与电压、电流测量ຫໍສະໝຸດ 项目一 日光灯电路的安装与测量
电路分析与实践
一、任务导入
提出问题: ⒈什么是相量？为什么正弦量可以用相量表示？ ⒉已知正弦量，如何写出正弦量的相量？反之， 已知相量，又如何写出其对应的正弦量？ ⒊日光灯电路中的电源电压US为什么不等于镇流 器两端电压UL和日光灯灯管两端电压UR之和？ ⒋在正弦交流电路中引入“相量”有什么好处？ 试举例说明。
交流量：若周期量其正半周期和负半周期的波形面积相等；
日光灯电路,实验报告
日光灯电路,实验报告
这次实验是关于日光灯电路的实验。
日光灯电路是主开关控制的开闭路电路，由电阻器、电容器、可变电阻器以及双组分显示器组成。
实验的目的在于测量电容器的电容量。
实验开始时，我们首先拆下LED1和LED2，用一只多用测量仪测量环境参数，如空气
电流、时间等，然后将多功能测量仪和日光灯电路连接起来。
在接上电源之前，要先接入
一些试验条件，如电压、电流、电阻、时间等，确保实验的可靠性。
一旦电阻、电压、电流、时间等参数设定完毕，我们开始测量电容器的电容量。
首先，将电压源连接到电路的输入端，然后通过测量仪控制电压的大小，来调节多功能显示器的值，将显示器的值测定为最小时，该为电容器的电容量。
然后，可以通过调整可变电阻器
来检查该多功能显示器的值。
最后，当电容器的电容量达到要求时，结束测量电容器的电
容量。
通过本次实验，我对日光灯电路有了深刻的理解，熟练掌握了电容器的测量方法，并
且能够有效地控制日光灯电路的运行。
经过这次实验的活动，我学会了如何去实验日光灯电路，同时也增加了对实验活动的
安全性和使用维修设备知识的有效性。
实验中不仅需要准确的记录实验操作的步骤，也要
求对实验装置的结构以及其中的各部件有效使用。
项目二 《日光灯电路的安装》实训报告 (1)
日光灯正常亮起，开关控制灵敏
实训总结
这次实训是我来到大学的第一次实训课，他带给了我不一样的体验，让我知道了什么是“实践出真知”，书本上的东西学得再熟练都不如自己亲自动手做一次来得明白，搞得清楚。通过这次实训，我认识到了许多不足，也学会了很多课本上学不到的知识。尽管这次实训我们做得还不够好，还有非常多的缺点，可是这都不是问题，他最重要的还是锻炼了我们的动手能力与实践能力，可以说这次实训对我意义非凡。
4.巩固和提高电路安装能力和电路调试及检修能力，电子元件的采购及检测能力等
二、实训任务：日光灯电路的安装
三、实训组织方法：
3～6人一组，每人独立完成一个设计。
四、完成进度安排：
教学内容
课时
地点
情境1：安装制作的总体实施
元件采购
原理图绘制
1天
电子器材市场
EDA实验室
布线
1天
电子器材市场
安装
1天
电子设计制作实训室
项目目标和预期效果
（完成项目的总体目标和预期效果）
项目目标
1、理解日光灯电路的组成及各组成部分的作用。
2、掌握日光灯电路的原理。
3、学会安装日光灯电路。.
4、学会正确使用万用表进行电阻、电压的测量和读数。
预期效果
1.日光灯正常熄亮。
2、电阻、电压读数正常。
任务准备情况
（完成项目的已有基础）
实验器材及相关知识储备
实训作品照片
实训自我评价
实训中才知道有些东西没有掌握，有很多不会的，但我能够虚心向别组成员请教，不断改正与完善电路，动手能力也不足。
任务
情境2通电检验调试及故障排查
调试目的
避免通电后短路，烧坏线路，避免出现闭合开关后出现灯不亮的情况及灯座螺口与中间螺丝联通。
实训二：日光灯电路的安装与测试实训报告模板
广州铁路职业技术学院
实训、实习报告
实训、实习名称日光灯电路的安装与测试组别
专业班级高速动车11-1姓名学号_
指导教师童巧新成绩时间
一、实训、实习目的
测量记录
测量数值
计算值
P(W)
cosφ
I(A)
U(V)
UL(V)
UA(V)
r(Ω)
cosφ
启辉值
正常工作值
2.并联电路──电路功率因数的改善
电容值
测量数值
计算值
(μF)
P(W)
cosφ
U(V)
I（A）
IL(A)
IC(A)
I’(A)
cosφ
0
1
2.2
4.7
3.回答下述问题
(1)在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮（DGJ-04实验挂箱上有短接按钮，可用它代替启辉器做试验。）；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？
1.掌握日光灯线路的接线。
2.理解改善电路功率因数的意义并掌握其方法。
二、实训、实习的内容（内容可另加页）
1.设备
序号
名称
型号与规格
数量
备注
1
交流电压表
0～500V
1
2
交流电流表
０～5A
1
3
功率表
1
4
自耦调压器
1
5
镇流器、启辉器
与30W灯管配用

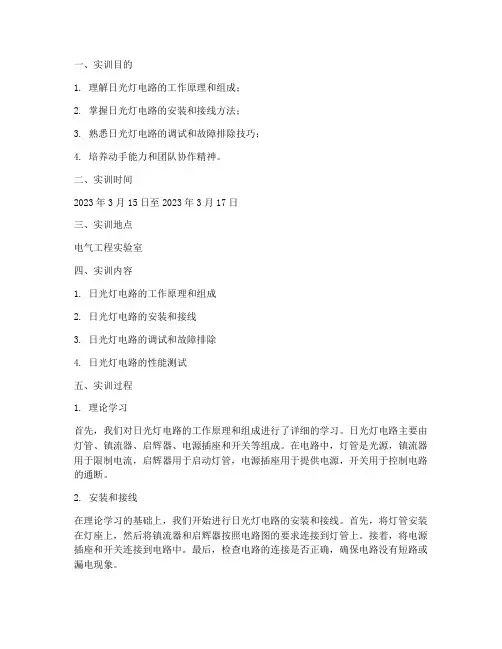

日光灯电路的实训报告
一、实训目的1. 理解日光灯电路的工作原理和组成；2. 掌握日光灯电路的安装和接线方法；3. 熟悉日光灯电路的调试和故障排除技巧；4. 培养动手能力和团队协作精神。
二、实训时间2023年3月15日至2023年3月17日三、实训地点电气工程实验室四、实训内容1. 日光灯电路的工作原理和组成2. 日光灯电路的安装和接线3. 日光灯电路的调试和故障排除4. 日光灯电路的性能测试五、实训过程1. 理论学习首先，我们对日光灯电路的工作原理和组成进行了详细的学习。
日光灯电路主要由灯管、镇流器、启辉器、电源插座和开关等组成。
在电路中，灯管是光源，镇流器用于限制电流，启辉器用于启动灯管，电源插座用于提供电源，开关用于控制电路的通断。
2. 安装和接线在理论学习的基础上，我们开始进行日光灯电路的安装和接线。
首先，将灯管安装在灯座上，然后将镇流器和启辉器按照电路图的要求连接到灯管上。
接着，将电源插座和开关连接到电路中。
最后，检查电路的连接是否正确，确保电路没有短路或漏电现象。
3. 调试和故障排除在安装和接线完成后，我们对日光灯电路进行了调试。
首先，闭合开关，观察灯管是否能够正常点亮。
如果灯管不能点亮，我们需要检查电路的连接是否正确，以及是否存在短路或漏电现象。
经过检查，发现电路连接正确，没有短路或漏电现象。
然后，我们尝试更换启辉器，再次闭合开关，灯管成功点亮。
在调试过程中，我们还遇到了一些故障，如灯管闪烁、亮度不稳定等。
针对这些故障，我们分析了可能的原因，并采取相应的措施进行了排除。
例如，对于灯管闪烁的故障，我们检查了电路的连接是否牢固，并更换了镇流器；对于亮度不稳定的故障，我们调整了灯管的电压，使亮度达到正常水平。
4. 性能测试在调试完成后，我们对日光灯电路进行了性能测试。
首先，使用功率表测量电路的总功率，然后使用交流电压表和交流电流表分别测量电路的电压和电流。
根据测量结果，计算电路的功率因数和效率，评估电路的性能。
日光灯线路安装及测试
ΣU ＝0 。
2．日光灯线路如图 4-1 所示，图中 A 是日光灯管，内充有稀薄的惰性气体和少量的水
银、管内壁涂有荧光物，两端装有灯丝。L 是镇流器，具有铁心的线圈。S 是启辉器，一个 氖气小泡，内有固定电极与双金属片电极。C 是补偿电容器，用以改善电路的功率因数（cosφ
值）。日光灯的工作原理请自行翻阅有关资料。
实验四 日光灯线路安装及测试
一、实验目的 1．研究正弦交流电路中电压、电流相量之间的关系。 2．掌握日光灯线路的接线。 3．理解改善电路功率因数的意义并掌握其方法。 二、实验原理 1．在单相正弦交流电路中，用交流电流表测得各支路的电流值，用交流电压表测得回
·
路各元件两端的电压值，它们之间的关系满足相量形式的基尔霍夫定律，即 Σ I ＝0 和
ห้องสมุดไป่ตู้
图 4-1 带补偿电容器的日光灯电路接线图
·
·
·
3．在图 4-1 的 RL 串联支路中，在正弦稳态信号U 的激励下，U R 与 U L 保持有 90º的
·
·
·
相位差，即U 、U C 与U R 三者形成一个直角形的电压三角形。
三、实验设备 1．可调三相交流电源 0～450V，1 路。 2．交流数字电压表 0～500V，1 块。 3．交流数字电流表０～5A，1 块。 4．单相功率、功率因数表 1 块。 5．日光灯实验电路板挂箱，TKDG-04-1，1 件。
日光灯电路连接实训报告
一、实训目的1. 理解日光灯电路工作原理，掌握日光灯电路的连接方法。
2. 学会使用功率表、交流电流表、交流电压表等测量仪器。
3. 提高动手能力和电路故障排除能力。
二、实训器材1. 功率表、交流电流表、交流电压表各一个。
2. 1F、2.2F、4.2F的电容各一个。
3. 日光灯灯管、灯管支座、镇流器、启辉器、保险盒、插头、开关、试电笔、剥线钳、导线等。
三、实训原理1. 日光灯电路的组成日光灯电路主要由灯管、镇流器、启辉器组成。
灯管是内壁涂有荧光粉的玻璃管，两端有钨丝，钨丝上涂有易发射电子的氧化物。
在日光灯启动时，它和启辉器配合产生瞬间高压使灯管发光。
灯管发光后，镇流器在电路中起降压限流的作用。
2. 日光灯电路连接方法（1）将镇流器、启辉器、灯管按照电路图连接。
（2）将镇流器、启辉器、灯管分别连接到电源插座上。
（3）闭合电源开关，观察日光灯是否正常发光。
四、实训步骤1. 准备工作（1）熟悉日光灯电路图，了解电路元件的连接顺序。
（2）检查实训器材是否齐全，如有损坏及时更换。
2. 连接电路（1）将镇流器、启辉器、灯管按照电路图连接。
（2）将镇流器、启辉器、灯管分别连接到电源插座上。
3. 测试电路（1）闭合电源开关，观察日光灯是否正常发光。
（2）使用功率表、交流电流表、交流电压表测量电路的功率、电流和电压。
4. 故障排除（1）观察日光灯是否正常发光，如不发光，检查电路连接是否正确。
（2）检查镇流器、启辉器、灯管等元件是否损坏。
（3）如有损坏，更换损坏的元件，重新连接电路。
五、实训结果与分析1. 实训结果（1）成功连接日光灯电路，日光灯正常发光。
（2）使用功率表、交流电流表、交流电压表测量电路的功率、电流和电压，数据符合要求。
2. 实训分析（1）通过本次实训，掌握了日光灯电路的连接方法，提高了动手能力。
（2）了解了日光灯电路的工作原理，为以后学习和维修电路奠定了基础。
（3）在实训过程中，学会了使用功率表、交流电流表、交流电压表等测量仪器，提高了测量能力。
日光灯电路安装实训报告
一、实训目的本次实训旨在使学生掌握日光灯电路的基本原理，熟悉日光灯电路的安装过程，提高学生的实际操作能力和安全意识。
通过本次实训，使学生能够熟练进行日光灯电路的安装、调试和故障排除。
二、实训时间2023年10月25日三、实训地点电气工程实训室四、实训人员班级：电气工程与自动化1班组员：张三、李四、王五、赵六五、实训内容1. 日光灯电路原理及元件介绍2. 日光灯电路安装步骤3. 日光灯电路调试及故障排除4. 实训总结与心得体会六、实训过程1. 日光灯电路原理及元件介绍本次实训主要学习日光灯电路的原理，包括镇流器、起辉器、灯管、灯座等元件的工作原理及作用。
通过学习，我们了解到日光灯电路的启动过程：当电源接通后，起辉器产生瞬间高压，使灯管中的气体电离，灯管点亮。
2. 日光灯电路安装步骤（1）准备材料：镇流器、起辉器、灯管、灯座、导线、开关等。
（2）连接电路：首先，将镇流器与起辉器连接，然后连接起辉器与灯管，最后将灯管与灯座连接。
（3）接线：将电源线与开关连接，再将开关与镇流器连接，最后将镇流器与灯座连接。
（4）检查电路：检查电路连接是否正确，确保没有短路或漏电现象。
3. 日光灯电路调试及故障排除（1）调试：打开电源，观察日光灯是否正常点亮。
（2）故障排除：若日光灯不亮，首先检查电路连接是否正确，然后检查起辉器、灯管、灯座等元件是否损坏。
4. 实训总结与心得体会通过本次实训，我们掌握了日光灯电路的安装、调试及故障排除方法。
以下是我们的一些心得体会：（1）安全意识：在实训过程中，我们时刻注意安全，严格按照操作规程进行操作，避免触电等事故的发生。
（2）团队协作：在实训过程中，我们相互配合，共同完成任务，提高了团队协作能力。
（3）动手能力：通过实际操作，我们提高了自己的动手能力，为今后的工作打下了基础。
七、实训成果通过本次实训，我们成功安装并调试了一台日光灯电路，掌握了日光灯电路的安装、调试及故障排除方法。
以下是我们的实训成果：1. 日光灯电路原理图2. 日光灯电路安装步骤3. 日光灯电路调试及故障排除记录八、实训反思本次实训过程中，我们遇到了一些问题，如电路连接错误、元件损坏等。
日光灯电路实验报告
日光灯电路实验报告导言：日光灯是一种常见的照明设备，广泛应用于家庭、商业和工业场所。
其高效能和长寿命的特点使得日光灯成为替代传统白炽灯的理想选择。
本实验旨在通过设计和搭建一个简单的日光灯电路，来了解日光灯的基本工作原理和电路结构。
实验步骤：1. 准备工作：a. 确保实验室环境安全，确保桌面干净整洁。
b. 检查实验箱内的仪器材料是否齐全，并准备好所有需要的元器件和工具。
c. 关闭电源开关，确保电源不会给实验带来危险。
2. 实验装置组装：a. 将电源线的插头插入电源插座，并连接到实验箱的电源接头上。
b. 将电源线的另一头的插头插入电源开关上，保证电源开关关闭状态。
c. 将日光灯座的一个插头插入实验箱上的日光灯插座上，另一个插头插入实验箱内的“输出”接头上。
d. 检查所有连接是否牢固，确保没有松脱的部分。
3. 实验线路连接：a. 将导线插头分别插入实验箱内的“输入”接头和“输出”接头。
b. 将一个导线的另一头插入实验箱内的“输入”接头上的“活”的孔中，将另一个导线的另一头插入实验箱内的“输入”接头上的“零”的孔中。
c. 将另一对导线的一头插入实验箱内的“输出”接头上的两个孔中。
4. 实验电源连接：a. 打开电源开关，将整个电路连接到电源上。
5. 实验结果观察：a. 观察日光灯是否亮起，如果没有亮起，检查电路连接是否正常。
b. 如果日光灯亮起，观察灯管的亮度和发光效果。
6. 实验数据记录：a. 观察日光灯的功耗，并记录下来。
b. 记录灯管的亮度和发光效果，可以用眼睛观察，也可以使用测量仪器进行定量测量。
7. 实验分析与讨论：a. 根据实验结果和数据记录，分析日光灯的工作原理。
b. 比较日光灯和传统白炽灯的优缺点。
c. 探讨日光灯在实际应用中的使用场景和潜力。
结论：通过本次实验，我们成功搭建了一个日光灯电路，并观察了日光灯的工作原理和发光效果。
日光灯作为一种高效能和长寿命的照明设备，具有广泛的应用前景。
在实验过程中，我们不仅了解了日光灯的基本原理，还通过实际操作对电路连接和器材使用有了更深入的认识。
日光灯电路测试实训报告
一、实训目的1. 理解日光灯电路的工作原理及组成。
2. 掌握日光灯电路的测试方法及注意事项。
3. 提高动手能力和实际操作技能。
二、实训内容1. 日光灯电路组成及工作原理2. 日光灯电路测试方法3. 日光灯电路测试结果分析三、实训过程1. 实训准备（1）熟悉日光灯电路的组成及工作原理；（2）了解日光灯电路测试所需仪器及工具；（3）准备实验电路及元件。
2. 实训步骤（1）日光灯电路连接按照电路图连接日光灯、启辉器、镇流器等元件，确保电路连接正确。
（2）日光灯电路测试① 测试电路电压：使用万用表测量电路电压，确保电压符合要求；② 测试电路电流：使用电流表测量电路电流，观察电流大小及变化；③ 测试电路功率：使用功率计测量电路功率，观察功率大小及变化；④ 测试电路功率因数：使用功率因数表测量电路功率因数，观察功率因数大小及变化。
（3）日光灯电路故障排除根据测试结果，分析电路故障原因，并采取相应措施进行排除。
3. 实训总结根据实训过程，总结日光灯电路测试的经验及注意事项。
四、实训结果分析1. 日光灯电路组成及工作原理日光灯电路主要由日光灯管、启辉器、镇流器、电源等组成。
日光灯管在通电时，电流通过镇流器产生高压，使日光灯管内的水银蒸汽导电，产生紫外线，激发荧光粉发光，从而实现照明。
2. 日光灯电路测试方法（1）测试电路电压：使用万用表测量电路电压，确保电压符合要求；（2）测试电路电流：使用电流表测量电路电流，观察电流大小及变化；（3）测试电路功率：使用功率计测量电路功率，观察功率大小及变化；（4）测试电路功率因数：使用功率因数表测量电路功率因数，观察功率因数大小及变化。
3. 日光灯电路测试结果分析（1）电压测试：电压符合要求，说明电路供电正常；（2）电流测试：电流大小及变化符合要求，说明电路电流正常；（3）功率测试：功率大小符合要求，说明电路功率正常；（4）功率因数测试：功率因数符合要求，说明电路功率因数正常。
日光灯电路的组装与测试
实验二 日光灯电路的组装与测试一、实验目的1) 掌握日光灯电路的组成、工作原理及接线。
2) 提高学生对交流电路中的谐振、功率等知识的理解及综合运用能力。
3) 学习提高功率因数的方法，理解提高功率因数的实际意义。
4) 进一步掌握电压表、电流表、功率表的使用方法。
二、预习要求1) 阅读实验指导，了解本次实验的内容和步骤，熟悉日光灯电路的组成及工作原理。
2) 复习并联电路电压和电流的相量关系及提高功率因数的意义和方法。
3) 根据所给设备设计出合理的安装和测试电路。
三、实验原理1．提高功率因数的意义和方法在正弦交流电路中，一个无源二端网络(通常指负载)．如图2—la 所示，其吸收的有功功率P 一般不等于视在功率S ，只有对纯电阻网络两者才能相等．只要网络中存在电抗，电路中就存在磁场能量或电场能量与电源能量之间的交换过程．有功功率与视在功率的关系为ϕϕcos cos s UI P ==式中，cos ϕ称为功率因数，ϕ是功率因数角，即负载的阻抗角。
ϕ越大。
cos ϕ越小。
对供电系统来说，用电设备大部分是感性的．如工矿企业中用的电动机、感应电炉、家 庭生活中用的日光灯、电风扇、洗衣机等，都是感性负载，一般功率因数都较低．当电源电 压．负载功率一定时，功率因数低，一方面使发电设备的容量不能充分利用，另外还使输电 线路电流较大（ϕcos U P I =），从而引起线路损耗的增加，降低了输电效率，因此．提高用电负载的功率因数，对于降低电能损耗．提高电源设备的利用率和供电质量具有重要的经济意义。
要提高感性负载的功率因数，又不能改变负载的工作状态，可采用在感性负载两端并联 适当大小的电容器的办法，如图2－1b 所示．并联电容后的相量图如图5—lC 所示．由于电容支路的电流c I 超前电压U90°。
抵消了一部分感性负载电路电流中的无功分量，使电路总电流I 减小，从而提高了电路的功率因数．当电容量增加到一定值时，电容支路电流等于感性无功电流，总电流下降到最小值，此时，整个电路相当于电阻性，cos ϕ＝1。
（完整word版）日光灯实验报告答案
（完整word版）⽇光灯实验报告答案⽇光灯实验报告答案篇⼀：⽇光灯实验报告单相电路参数测量及功率因数的提⾼实验⽬的1．掌握单相功率表的使⽤。
2．了解⽇光灯电路的组成、⼯作原理和线路的连接。
3．研究⽇光灯电路中电压、电流相量之间的关系。
4．理解改善电路功率因数的意义并掌握其应⽤⽅法。
实验原理1．⽇光灯电路的组成⽇光灯电路是⼀个rl串联电路，由灯管、镇流器、起辉器组成，如图所⽰。
由于有感抗元件，功率因数较低，提⾼电路功率因数实验可以⽤⽇光灯电路来验证。
图⽇光灯的组成电路灯管：内壁涂上⼀层荧光粉，灯管两端各有⼀个灯丝（由钨丝组成），⽤以发射电⼦，管内抽真空后充有⼀定的氩⽓与少量⽔银，当管内产⽣辉光放电时，发出可见光。
镇流器：是绕在硅钢⽚铁⼼上的电感线圈。
它有两个作⽤，⼀是在起动过程中，起辉器突然断开时，其两端感应出⼀个⾜以击穿管中⽓体的⾼电压，使灯管中⽓体电离⽽放电。
⼆是正常⼯作时，它相当于电感器，与⽇光灯管相串联产⽣⼀定的电压降，⽤以限制、稳定灯管的电流，故称为镇流器。
实验时，可以认为镇流器是由⼀个等效电阻rl和⼀个电感l串联组成。
起辉器：是⼀个充有氖⽓的玻璃泡，内有⼀对触⽚，⼀个是固定的静触⽚，⼀个是⽤双⾦属⽚制成的u形动触⽚。
动触⽚由两种热膨胀系数不同的⾦属制成，受热后，双⾦属⽚伸张与静触⽚接触，冷却时⼜分开。
所以起辉器的作⽤是使电路接通和⾃动断开，起⼀个⾃动开关作⽤。
2．⽇光灯点亮过程电源刚接通时，灯管内尚未产⽣辉光放电，起辉器的触⽚处在断开位置，此时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的⼆个触⽚上，起辉器的两触⽚之间的⽓隙被击穿，发⽣辉光放电，使动触⽚受热伸张⽽与静触⽚构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热⽽发射热电⼦。
与此同时，由于起辉器中动、静触⽚接触后放电熄灭，双⾦属⽚因冷却复原⽽与静触⽚分离。
在断开瞬间镇流器感应出很⾼的⾃感电动势，它和电源电压串联加到灯管的两端，使灯管内⽔银蒸⽓电离产⽣弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，⽇光灯就点亮了。
