音响系统的组成
音箱元件配件知识点总结

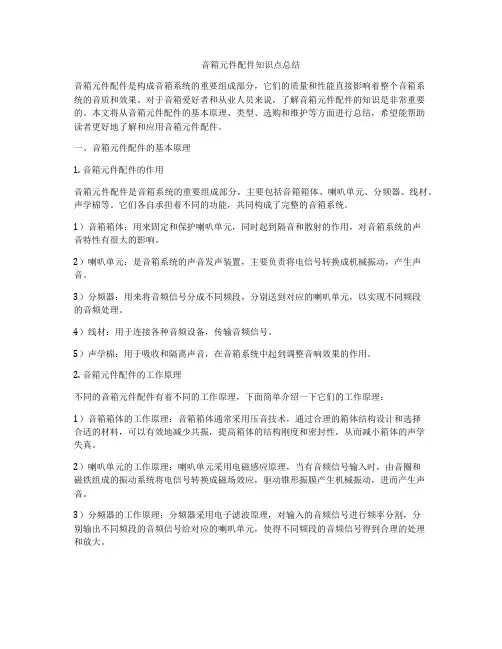

音箱元件配件知识点总结音箱元件配件是构成音箱系统的重要组成部分，它们的质量和性能直接影响着整个音箱系统的音质和效果。
对于音箱爱好者和从业人员来说，了解音箱元件配件的知识是非常重要的。
本文将从音箱元件配件的基本原理、类型、选购和维护等方面进行总结，希望能帮助读者更好地了解和应用音箱元件配件。
一、音箱元件配件的基本原理1. 音箱元件配件的作用音箱元件配件是音箱系统的重要组成部分，主要包括音箱箱体、喇叭单元、分频器、线材、声学棉等。
它们各自承担着不同的功能，共同构成了完整的音箱系统。
1）音箱箱体：用来固定和保护喇叭单元，同时起到隔音和散射的作用，对音箱系统的声音特性有很大的影响。
2）喇叭单元：是音箱系统的声音发声装置，主要负责将电信号转换成机械振动，产生声音。
3）分频器：用来将音频信号分成不同频段，分别送到对应的喇叭单元，以实现不同频段的音频处理。
4）线材：用于连接各种音频设备，传输音频信号。
5）声学棉：用于吸收和隔离声音，在音箱系统中起到调整音响效果的作用。
2. 音箱元件配件的工作原理不同的音箱元件配件有着不同的工作原理，下面简单介绍一下它们的工作原理：1）音箱箱体的工作原理：音箱箱体通常采用压音技术，通过合理的箱体结构设计和选择合适的材料，可以有效地减少共振，提高箱体的结构刚度和密封性，从而减小箱体的声学失真。
2）喇叭单元的工作原理：喇叭单元采用电磁感应原理，当有音频信号输入时，由音圈和磁铁组成的振动系统将电信号转换成磁场效应，驱动锥形振膜产生机械振动，进而产生声音。
3）分频器的工作原理：分频器采用电子滤波原理，对输入的音频信号进行频率分割，分别输出不同频段的音频信号给对应的喇叭单元，使得不同频段的音频信号得到合理的处理和放大。
4）线材的工作原理：线材主要有传输音频信号的作用，其工作原理主要是通过导体传导电流的方式将音频信号从音源传输到喇叭单元。
合理选用高品质的线材可以减小传输损耗和提高音质。
5）声学棉的工作原理：声学棉可以有效地吸收和隔离声音，减小音响系统中的共振和回声，对声音特性的调整起到很大的作用。

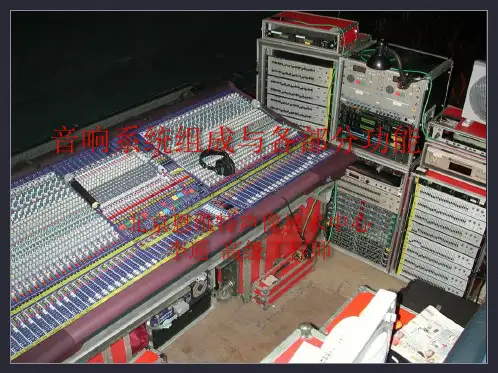

音响系统组成与各部分功能
实际声像调整
声相
声相：是指声音电信号的极性和声波传播有关。话 筒和音箱都需要检查声相。 声相和话筒的极性有关，音箱的极性有关，接线的 极性有关，话筒和音箱的安放位置有关。 调整原则：两个音源比单个音源声压级提高3dB。
话筒反相的解决方法
同相 音箱的同相与反相
反相
九.分析判断故障的简单方法
分析判断故障的简单方法
简单的音响系统
一般的音响系统
完整的音响系统
三.音响系统电平匹配
三种电平
前级输电平必须和后级要求输入电平相一致 音箱电平 音箱电平
线路电平
烧毁
电平匹配
线路电平
话筒电平
话筒电平
四.音响系统连接线
信号线
音箱线
音响系统连接线
五.音响系统常用接插件
卡农公插座 卡农母插座
卡农公插头 卡农母插头
XLR接插件及焊接放法
6.35大二芯插头
6.35插座
6.35大三芯插头
TS、trs接插件及焊接放法
NEUTRIK插座
NEUTRIK插头
neutrik接插件及焊接放法
Y型线（立体声线）
特殊线焊接放法
六.音响系统开关机
音响系统开机流程： 必须按照信号的流程从前到后顺序开机，即先打开 音源（话筒或播放器等），打开调音台，按下PFL开关， 带上耳机，调整声音电平与音色，弹起PFL开关，按下 相应发送开关，把标准音频电平依次送到周边设备，最 后打开功率放大器，调整其输入电平，使音量达到要求 声压级。 音响系统关机流程： 关机时与开机的顺序相反，即首先关掉功放， 再关掉周边设备，调音台，最后关掉音源。
调控部分的功能：对声音进行调整和控制
周边部分共分三种类型的设备
音响系统的组成
所谓专业音响系统，就是多种专业音响设备经组合配接后 能还原出较好音响效果的一种系统组合。音响系统因场合不同 可大可小，即便最小的专业音响系统至少也应包括以下几种专 业音响设备：调音台、 专业音箱、 专业功放、信号源（VCD机、 LD机、 CD机等）。若要进一步增大音响系统，则可根据实际 要求， 增加均衡器、 激励器、 压限器、 效果器、电子分频器 等专业音响设备。总之，音响系统会因使用场合的不同而以不 同的组合形式出现。
(声 艺 12 路 )
arp
卡座 TD-W1 18
图3-1 音响系统的基本组成
话筒
12 3 4 5 6 …1516
激励器
调音台
AU X1 (声 迹 16 路 ) AU X2
压限器
效果器
VCD
REV10 0
JVC
黑
XL-MV3 监
MASPro
均衡器
LD S2 80
4． 频率范围要协调
音响设备相接时应考虑频率范围的协调问题。如果在整个音 响系统中有一台设备的频率范围很窄，则整个音响系统的频响就 要变坏，因此， 由各种设备组合起来的音响系统必须保持高低音 的平衡，既不能把频响特性很差的设备插入其中，也不应把在性 能上大大优于其他设备的设备插入。例如，若把一对特优的音箱 接在一般音响系统中，不但不能提高声音质量，反而会暴露该系 统的缺点，把不该重放出来的噪声也重放出来，因此要考虑频率 的互补性。在音响系统中，低音与高音固然重要，但也不能忽视 中间音。过去在处理频响特性上曾有这样的经验，即高、低音频 率相乘应等于800 kHz，比如高端到20 kHz时，低端应在40 Hz截 止；高端到8 kHz时，低端要在100 Hz截止; 依此类推。 这样配合， 其频响特性均匀，声音悦耳。当然这不是绝对的，根据不同节目 还要进行必要的频率补偿。要保证音响系统高质量放音，首先要 求功率放大器的频响要比其他设备宽，其次要求扬声器系统频响 宽且均衡。
专业音响系统培训教材(音响系统基础篇)
目录
• 专业音响系统概述 • 专业音响系统的基本原理 • 专业音响系统的设备与组件
目录
• 专业音响系统的设计与安装 • 专业音响系统的维护与保养
01
专业音响系统概述
音响系统的组成
音源设备
用于产生音频信号，如CD播放机 、话筒等。
功率放大器
将音源设备产生的音频信号进行 放大，以驱动扬声器发声。
参数设置
根据实际使用场景，调整音响设备的各项参 数，以达到最佳音质效果。
系统校准
使用专业校准工具对整个音响系统进行校准， 确保各设备之间的协调一致。
音质评估
通过专业测试软件和仪器，对音响系统的音 质进行客观评估和调整。
故障排查
熟悉常见故障现象和原因，掌握快速排查和 解决故障的方法。
05
专业音响系统的维护与保 养
当两个或多个声波相遇时，它们会相 互作用，产生叠加或干涉现象，影响 声音的音质和音量。
声音的特性
声音的特性包括频率、振幅和波形。 频率决定了声音的音高，振幅决定了 声音的响度，波形则决定了声音的音 色。
声音的传播与接收
01
声音的传播方式
声音可以通过固体、液体和气体传播，不同的传播方式对声音的传播速
日常维护与保养
01
定期清洁
保持设备表面清洁，避免灰尘和污 垢影响设备散热和声音质量。
定期检查
定期检查设备连接线和接口是否松 动或损坏，及时处理问题。
03
02
防潮防尘
保持设备存放环境干燥，避免灰尘 和潮湿侵蚀设备内部。
定期更新软件
保持设备软件更新，以确保系统稳 定性和安全性。
04
常见故障排除
广播音响系统的组成

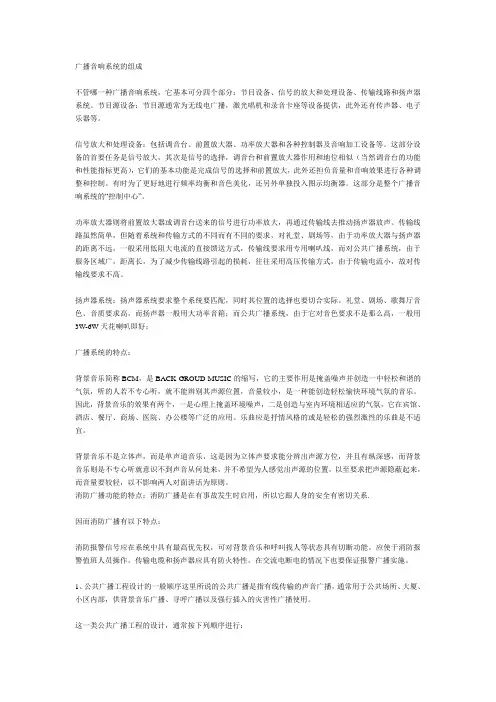

广播音响系统的组成不管哪一种广播音响系统，它基本可分四个部分：节目设备、信号的放大和处理设备、传输线路和扬声器系统。
节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，此外还有传声器、电子乐器等。
信号放大和处理设备：包括调音台、前置放大器、功率放大器和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大，其次是信号的选择，调音台和前置放大器作用和地位相似（当然调音台的功能和性能指标更高），它们的基本功能是完成信号的选择和前置放大，此外还担负音量和音响效果进行各种调整和控制。
有时为了更好地进行频率均衡和音色美化，还另外单独投入图示均衡器。
这部分是整个广播音响系统的“控制中心”。
功率放大器则将前置放大器或调音台送来的信号进行功率放大，再通过传输线去推动扬声器放声。
传输线路虽然简单，但随着系统和传输方式的不同而有不同的要求，对礼堂、剧场等，由于功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要求用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传输线路引起的损耗，往往采用高压传输方式，由于传输电流小，故对传输线要求不高。
扬声器系统：扬声器系统要求整个系统要匹配，同时其位置的选择也要切合实际。
礼堂、剧场、歌舞厅音色、音质要求高，而扬声器一般用大功率音箱；而公共广播系统，由于它对音色要求不是那么高，一般用3W-6W天花喇叭即好；广播系统的特点：背景音乐简称BCM，是BACK GROUD MUSIC的缩写，它的主要作用是掩盖噪声并创造一中轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种能创造轻松愉快环境气氛的音乐。
因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应的气氛，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。
乐曲应是抒情风格的或是轻松的强烈激性的乐曲是不适宜。
背景音乐不是立体声，而是单声道音乐，这是因为立体声要求能分辨出声源方位，并且有纵深感，而背景音乐则是不专心听就意识不到声音从何处来，并不希望为人感觉出声源的位置，以至要求把声源隐蔽起来，而音量要较轻，以不影响两人对面讲话为原则。
专业音响系统组成设备
专业音响系统组成设备1、音源部分：音乐播放设备，诸如CD播放机、MD机、硬盘录音机，VOD电脑点歌机和电声乐器等；拾音设备即话筒。
2、控制设备：模拟调音台、数字调音台、数字音频媒体矩阵、AV数字管理中心和前级效果器等。
3、周边设备：均衡器、处理器、压限器、分频器、激励器、效果器、延时器、反馈抑制器。
4、声音还原设备：功率放大器即功放，音箱或扬声器系统。
以上设备由各种类型不同的类型线材、电缆及接插件串接在一起，组成统一音响系统使用。
专业音响设备对使用者有很高的要求，要对各种器材的功能和使用都十分的了解，具备专业的理论知识、精确地听音能力、极强的调试水平、强调故障诊断与排除能力。
一个设计合理的专业音响系统，不应只关注电声系统的设计与调试，而应该考虑到实际的声音传播环境，并在其中进行精确的现场调音，因此说难点在于进行系统的设计和调试。
组成设备的简介功率放大器利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流放大，就完成了功率放大。
动圈话筒动圈话筒(动圈式麦克风）（moving-coil microphone 【工程声学】动圈式话筒，动圈式传声器）是把声音转变为电信号的装置。
动圈式话筒是利用电磁感应现象制成的，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），感应电流的大小和方向都变化，变化的振幅和频率由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。
音响扩声知识
音响扩声知识一、系统的组成1．音视频源子系统z音频器材：DVD光碟机、MD光碟机、DAT磁带机、盒式磁带机、录像机z拾音系统：无线话筒、动圈话筒、电容话筒、界面话筒z讨论系统：控制主机、主席单元、代表单元、系统软件2．音响处理子系统z音频放大控制：调音台、话筒混合、音频矩阵z音频加工处理：均衡器、压限器、延时器、效果器、解码器、反馈抑制器3．音响扩声子系统z信号功率放大：功率放大器z音箱控制处理：分频器、声场处理器z声频还原系统：全频音箱、高音号角、超低音箱、监听音箱、监听耳机4．工程配件子系统z建筑配件、音箱吊架、传输线材、安装机柜5．电源控制子系统z电源滤波器、时序控制器、不间断电源二、主流的品牌1．音视频源子系统：z普及型：日本SONY（索尼）、Panasonic（松下）、Pioneer（先锋）、TASCAM、Fostex、美国ALESIS （爱丽思）、MACKIE（美奇）z专业型：日本SONY（索尼）、Panasonic（松下）、DENON（天龙）、JVC（胜利）、YAMAHA（雅马哈）、TECH（第一音响）、荷兰PHILIPS（飞利浦）2．拾音子系统z话筒部分：德国SENNHEISER（深海塞尔）、德国beyerdynamic（拜亚动力）、奥地利AKG、RODE 、日本SONY、Panasonic、Audio-technica（铁三角）、美国SHURE（舒尔）、CROWN（皇冠）z会议讨论系统：德国SENNHEISER（深海塞尔）、德国Interkom、德国beyerdynamic（拜亚动力）、奥地利AKG（爱科技）、德国BRAHLER（贝拉）、丹麦DIS、荷兰Philips 、日本SONYz同声传译系统：德国SENNHEISER（深海塞尔）、德国Interkom、德国beyerdynamic（拜亚动力）、德国BRAHLER（贝拉）、丹麦DIS、荷兰Philips、日本SONYz红外传输系统：德国SENNHEISER（深海塞尔）、德国beyerdynamic（拜亚动力）、德国BRAHLER （贝拉）、丹麦DIS、荷兰Philips、日本SONY3．音响扩声子系统z调音台：美国MACKIE（美奇）、CREST-AUDIO（高峰）、Allen&Heath、SPIRIT（英国声艺）、德国BEHRINGER（百灵达）、日本YAMAHA、SONY、Panasonicz话筒处理：德国beyerdynamic、日本Audio-technica、SONY、z美国CROWN、SHURE、RDL、ROLLS（劳斯）、XTA、dBx、Symetrix（思美）、ASHLYz功率放大器：美国CROWN、EV、QSC、ASHLY、CREST-AUDIO、Carverz音频加工处理：美国ASHLY、dBx、DOD、RDL、XTA、Symetrixz分频器、声场处理器：德国DYNACORD（大地）、美国ASHLY、dBx、Symetrixz音箱：美国Meyer-Sound有源箱（美亚）、EV、EAW、OAP、BOSE（博士）、德国DYNACORD、HK_AUDIO、英国OHM（奥姆）法国NEXO（力素）、4．集成控制系统z美国AMX、CRESTRON（快思聪）5．灯光控制系统（略）6．工程配件部分：z传输线缆：美国BELDEN（标等、百通）、Extron三、系统器材的作用和主要技术规范1．音视频源子系统z音视频源部分：DVD光碟机：早期用数字视频光碟（Digital Video Disc）定义，视频采用MPEG-2格式（移动图像专家组）编解码，音频采用多通道杜比数码（Dobly Digital）或数字影院系统DTS（Digital Theater System）编解码，在一张12cm单面、单层的DVD光碟上可以储存大约133分钟的节目内容（4.5G）。
音响系统培训
音响系统培训一、引言音响系统是现代生活中不可或缺的一部分，广泛应用于家庭、会议室、剧院、体育场馆等场所。
为了更好地使用和维护音响系统，提高音质效果，特举办本次音响系统培训。
本培训旨在帮助参训人员掌握音响系统的基本原理、操作方法和维护技巧，以确保音响设备的安全、稳定和高效运行。
二、音响系统的基本原理1. 音响系统的组成2. 音响系统的信号流程音源设备产生的音频信号，经过音频处理设备（如调音台）进行放大、调整和混合，再通过功率放大器放大，最后驱动扬声器发出声音。
3. 音响系统的性能指标音响系统的性能指标主要包括：频率响应、信噪比、失真度、功率输出等。
了解这些性能指标有助于评估音响系统的质量。
三、音响系统的操作方法1. 开机与关机按照设备说明书，正确连接电源线和音频线。
开机顺序：先开启音源设备，再开启音频处理设备，最后开启功率放大器和扬声器。
关机顺序相反。
2. 音量调节音量调节是影响音质的关键因素。
应根据环境噪声、扬声器性能和听众需求，合理调整音量。
避免长时间过大音量，以免损坏扬声器。
3. 音效调整根据音乐类型和现场效果，合理调整音频处理设备（如调音台、音频效果器）的参数，以达到最佳音质效果。
4. 音响系统的日常维护（1）保持设备清洁：定期清洁设备表面和扬声器单元，避免灰尘和杂物影响音质。
（2）检查连接线缆：确保连接线缆无破损、接触不良等现象，以保证信号传输的稳定性。
（3）设备散热：确保设备周围有足够的散热空间，避免长时间高温运行。
（4）定期检查电源：检查电源线和插头，确保电源稳定，避免电压波动对设备造成损害。
四、音响系统的故障处理1. 常见故障现象（1）无声：检查音源设备、音频处理设备、功率放大器和扬声器是否正常工作，连接线缆是否接触良好。
（2）音质不佳：调整音量、音效设置，检查扬声器性能，更换损坏的扬声器单元。
（3）设备过热：检查设备散热情况，清理灰尘，确保设备正常运行。
2. 故障处理方法（1）断电重启：对于一些简单故障，可以尝试断电重启设备。
会议音响系统组成详解
1）音源设备
音设备包括CD机、磁带放（录）音机、视 频播放机的音频部分（LD、VCD、DVD 等）、调谐（收音）器、话筒（MIC）、 无线话筒、电子乐器（电子琴、合成器、 电子鼓、电吉它、电贝司等）以及其它一 切提供含有声音节目信息音频信号的设备。
相对电平
可以用相对电平来表示两点之间的电平值 之差，这两点可以是设备、单元模块、或 电路间的输出和输入点。
其相对电平Lu＝Lu2－Lu1（dB）。
Lu1
Lu2
设备
无论是设备、模块还是电路，其输出和输 入两点之间的相对电平为正，则它具有增 益（Gain），若相对电平为负，则它具有 衰减（PAD）。
即一个信号的准峰值实际上就是其峰值 的70%。
准平均值Uq-a：用与信号相同平均值的 稳态简谐信号的有效值表示的数值。
意义
同一信号在用五种不同的计量值去计量时，其 数值是不同的，当这一信号频率（或频谱）和 波形为确定的，则五种计量值的比例也是确定 的，而当信号的频率（频谱）和波形改变时， 五种计量值的比例也随之改变，有时甚至差异 很大，因为这五种计量值是从不同角度去描述 信号的。根据不同的场合和不同的使用要求， 有针对性地去选用合适的计量值，从而来计量 声音信号的强度。
在音响系统根据不同的要求则往往选择设置不 同计量值的电平表。
1.2.3 电平表
电平表的五个特性
为了统一在各环节中对同一声音信号的计量，便于 声音信号的传输和声音信号所对应的节目的交换 （信号从一个音响系统变换到另一音响系统），必 须要有一个共同的电平标准，因此同一类型的计量 电平表除了必须在计量值上统一外，也必须在它的 计量值、时间特性、频率响应、刻度方式、指示偏 差的方面有统一的要求。特别是时间特性，它是反 映计量电平表特性的一个很重要的参数。
会议音响系统组成详解
01
02
鹅颈麦克风
适用于会议等场合，可调节角度 和长度，音质清晰。
03
04
领夹麦克风
适用于演讲者移动频繁的场合， 不易脱落且音质清晰。
扬声器类型与特点
落地式扬声器
适用于大型会议、演出等场合，音质饱满、 低音效果好。
桌面式扬声器
适用于会议室、酒店等场合，隐藏安装且音 质清晰。
吸顶式扬声器
适用于小型会议、家庭影院等场合，便于携 带和摆放。
注意麦克风的噪音问题，如回声 、杂音等，可通过选择合适的麦 克风或采取降噪措施解决。
04
03
调音台与音频处理器
调音台的功能与类型
功能
调音台是会议音响系统的核心设备，主要用于对音频信号进 行混合、调节和分配。通过调音台，可以控制每个通道的音 量、均衡、效果等参数，以达到理想的音质效果。
类型
调音台主要有模拟调音台和数字调音台两种类型。模拟调音 台采用模拟电路，操作直观，适合中小型会议；数字调音台 则具有更多的功能和更高的性能，适合大型会议和演出。
音频处理器的功能与应用
功能
音频处理器是对音频信号进行处理的设备，可以对音频信号进行均衡、压缩、 限幅、噪声抑制等处理，以提高音质。
应用
音频处理器广泛应用于会议音响系统中，特别是在处理复杂音频信号时，如演 讲、音乐播放等。通过音频处理器，可以确保音频信号的质量和稳定性。
调音台与音频处理器的选择与搭配
04
品牌信誉
选择知名品牌和信誉良好的供 应商，以保证设备的品质和售 后服务的质量。
05
其他设备与附件
线材的类型与选择
线材类型
注意事项
音频线、视频线、控制线、电源线等 。
音响系统培训资料
音响系统培训资料音响系统是一种能够将声音信号进行处理、放大和传播的设备组合，广泛应用于各种场所，如会议室、剧院、家庭影院等。
为了让大家更好地了解和使用音响系统，以下将对其进行详细的介绍和培训。
一、音响系统的组成音响系统主要由以下几个部分组成：1、音源音源是音响系统的信号来源，常见的音源设备包括 CD 播放器、MP3 播放器、电脑、手机、收音机等。
2、前级放大器前级放大器的作用是对音源输出的微弱信号进行放大和处理，例如调整音量、平衡、音色等。
3、功率放大器功率放大器负责将前级放大器输出的信号进一步放大，以驱动扬声器发声。
4、扬声器扬声器是音响系统的最终发声单元，将电信号转换为声音。
常见的扬声器类型有动圈式、静电式、号角式等。
5、连接线材连接线材用于连接各个音响设备，确保信号的传输质量。
优质的线材能够减少信号损失和干扰。
二、音响系统的工作原理音响系统的工作原理是将音源产生的电信号通过前级放大器和功率放大器进行放大和处理，然后驱动扬声器振动产生声音。
当音源设备播放音频时，会产生一个微弱的电信号。
这个信号首先进入前级放大器，前级放大器对信号进行放大，并通过各种调节控制（如音量、音调、平衡等）来优化信号的质量。
然后，经过处理的信号被输送到功率放大器，功率放大器将信号进一步放大到足以驱动扬声器的功率水平。
最后，扬声器接收到放大后的电信号，通过振膜的振动产生声音，并传播到空气中。
三、音响系统的参数和性能指标1、频率响应频率响应表示音响系统能够重现的声音频率范围。
通常以赫兹（Hz）为单位，例如 20Hz 20kHz，表示系统能够重现 20 赫兹到 20 千赫兹之间的声音。
2、灵敏度灵敏度是指扬声器在输入一定功率的信号时所产生的声压级。
灵敏度越高，扬声器在相同功率下产生的声音越大。
3、功率功率分为额定功率和最大功率。
额定功率是指扬声器能够长期稳定工作的功率，最大功率则是扬声器能够承受的瞬间最大输入功率。
4、失真度失真度是指音响系统输出信号与输入信号相比的失真程度。
音响系统基础知识素材课件
声音失真问题
解决方案 确保信号源质量良好，如使用高质量的音乐文件或无损音频格式。
选择性能更优的音响设备，如使用高保真音响系统。
声音失真问题
01
调整音量至适中，避免过大或过 小。
02
使用音频均衡器等设备对音频信 号进行适当处理，以减少失真。
回后产生的延迟声，而噪音则是指不清晰、刺耳的声音。
音频传输设备
总结词
音频传输设备用于将音频信号传输到音响系统中各个设备之间。
详细描述
音频传输设备包括音频线、调音台、无线接收器等，它们将音频信号从音源传 输到功放，再从功放传输到音箱，实现音频信号的传递。
音频播放设备
总结词
音频播放设备是音响系统的最终输出设备，负责将处理后的音频信号播放出来。
详细描述
将电信号转换为声音， 是音响系统的最终输出
设备。
包括均衡器、效果器、 混音器等，用于调整和
优化音频信号。
音响系统的分类
01
02
03
专业音响系统
用于音乐会、演出等场合 ，要求音质高、稳定性强 。
家用音响系统
用于家庭娱乐，如家庭影 院、背景音乐等。
便携式音响
便于携带，适用于户外活 动、旅行等场合。
音响系统的应用场景
声音的测量与评价
声压级与响度
声压级是描述声音强弱的 物理量，响度则是人耳对 声音的主观感受。
音质评价
音质是对声音质量的评价 ，包括清晰度、丰满度、 音乐性和平衡度等。
音频测量仪器
音频测量仪器用于测量和 评价声音的各项参数，如 声压计、频谱分析仪和失 真度测试仪等。
03
CATALOGUE
音响系统设备介绍
音频源设备
音响系统的组成
音箱的分类
音箱的分类
按照体积大小可以分为多媒体音箱 书架箱 等等 按照信号输入和工作方式可以分为有源音 箱（主动式音箱）和无源音箱（被动式音 箱） 根据用途和工作环境分为普通音箱和特制 音箱等
音箱的分类
Hale Waihona Puke 音箱的分类音箱的结构
音箱是音频回放系统中的终端器材，它大 致上由喇叭单元 箱体和分频器所组成。 致上由喇叭单元、箱体和分频器所组成。 喇叭单元、 其工作原理是将全频段声音通过分频器将 声音信号分成频段，然后，再把这些若干 个频段分配给相对应的驱动单元而发声。 因此，在单元的工艺、分频器的调整、箱 体的制作以及设计师对声音的审美能力等 多方面的影响下，音箱有着不同的声音表 现。
音源的连接
RCA（俗称莲花头） RCA（俗称莲花头）
3.5mm立体输出 3.5mm立体输出
音源的性能指标
音源的质量（以MP3格式为例 音源的质量（以MP3格式为例 ） ISO标准MPEG1和MPEG2第三层(Layer 3)，采样率 ISO标准MPEG1和MPEG2第三层(Layer 3)，采样率 16-48kHz，编码速率8K-1.5Mbps。 16-48kHz，编码速率8K-1.5Mbps。 无损格式：APE、FLAC、TTA、TAK、 无损格式：APE、FLAC、TTA、TAK、WAV 输入的信号强度 播放器的能力 接口的类型 线材的 质量等 数字音源和模拟音源 数字音源具有携带方便 容易拷 贝 音质损失小的特点。
音箱的分类
3.按用途来分：一般可分为主放音音箱、监听音 3.按用途来分： 按用途来分 箱和返听音箱等。主放音音箱一般用作音响系统 的主力音箱，承担主要放音任务。主放音音箱的 性能对整个音响系统的放音质量影响很大，也可 以选用全频带音箱加超低音音箱进行组合放音。 监听音箱用于控制室、录音室作节目监听使用， 它具有失真小、频响宽而平直，对信号很少修饰 等特性，因此最能真实地重现节目的原来面貌。 返听音箱又称舞台监听音箱，一般用在舞台或歌 舞厅供演员或乐队成员监听自己演唱或演奏声音。 一般返听音箱做成斜面形，放在地上，这样既可 放在舞台上不致影响舞台的总体造型，又可在放 音时让舞台上的人听清楚，还不致将声音反馈到 传声器而造成啸叫声。
音响系统组成
2、频率响应 （freguency response），通常电容传声器有较平坦的频响 曲线，而动圈传声器在高频段(主要在3kHz～5kHz)稍有提升， 以增加拾音的明亮度和清晰度。
3、额定噪声 传声器的噪声是由于组成传声器的元件或负载上的分子热运动 等原因形成的。
4、失真度和动态范围 总谐波失真系数通常不大于0.5%，
9、其他系统的干扰 VHF(169-230MHz)受VHF电视频道、呼叫站和无绳电话 及其他工业干扰源的干扰较大
UHF(690-960MHz)高频干扰较少 10、射频噪声 VHF(169-230MHz)较大 UHF(690-960MHz)很小 11、 天线尺寸（长度）
VHF(169-230MHz)天线较长 UHF(690-960MHz)天线很短，便于隐装 12、音频调制信号带宽 VHF(169-230MHz)较窄，不允许扩展 UHF(690-960MHz)较宽，可扩展，音质更好 13、可使用的频率范围 VHF(169-230MHz)不宽（61MHz） UHF(690-960MHz)很宽（270MHz） 14、信号动态范围 VHF(169-230MHz)不大 UHF(690-960MHz)较大 15、发射功率 VHF(169-230MHz)不允许太大，以免干扰其他设备 UHF(690-960MHz)允许较大的发射功率（最大为50mW ） 16、多通道同时使用的可能信 VHF(169-230MHz)可选择的多通道兼容频率少 UHF(690-960MHz)允许组成更大的系统
• 二拖一：
• 一台接收机，两根天线(分集接收)，对应一支话筒
VHF的优势
UHF的优势
VHF和UHF的对比
1、对较小金属物体的反射 VHF(169-230MHz)反射少 UHF(690-960MHz)反射多，可形成多途径传播产生的 干扰 2、对金属小孔（删网）的反射 VHF(169-230MH很少反射，可绕射传播 UHF(690-960MHz)反射 3、对非金属物体（如人体、墙等）的穿透力 VHF(169-230MHz)穿透力强 UHF(690-960MHz)传播衰减大 4、对非金属物体的反射 VHF(169-230MHz)吸收、不反射 UHF(690-960MHz)更大的吸收 5、天线电缆对信号的衰减 VHF(169-230MHz)损耗低 UHF(690-960MHz)损耗大，因此接受天线必须靠近接 收机
汽车音响系统的组成特点以及基本配制
汽车音响系统的组成特点以及基本配制汽车音响是指在车厢内声源与车厢所形成的听音效果。
汽车音响设备就是在汽车与音响有关的设备，它包括音源（主机）、功率放大器、扬声器和分音器、均衡器、电容等以及其他辅助设备和材料。
当今汽车音响一般有两种风格，音质型和强劲型。
前者追求的是音乐的纯正和高保真，也称欧洲风格。
后者对音质本身要求不高，追求的是大动态范围，大声压和极大音量，称为美洲风格，两种风格因人而异，各有爱好者。
汽车音响系统的组成、特点一音源我们所说的音源目前在汽车音响中主要有两种：卡带机和碟片机卡带机用录音磁带作为音源的，使用的是模拟技术，属过时产品，主要安装在一些低档驾轿车上，车厂为降低制造成本而配套的。
其频响范围窄噪音大，显然不能作为欣赏音乐的音源用，这里不做探讨。
碟片机使用的音源有CD MD MP3 VCD DVD 等，使用的是数字技术。
CD的基本工作原理1信号解读系统激光头从碟片上读取信号，经过RF放大IC形成RF信号，然后经过DSP处理形成初步的音频信号，送入音频处理电路处理后转换成四声道。
再经过功率放大器放大后输出，直接驱动扬声器。
还有一种解读方式是在音频信号进入功率放大器前直接输出，称为RCA信号输出。
2司服系统能有两组信号：第一组是激光头从碟片上读取信号，经过RF放大处理后输入到司服控制IC 另外一组上控制信号。
两组信号共同作用于司服控制IC，控制司服电动机工作，使激光头准确无误地读取碟片上的信号。
]3控制系统从面板上发来的控制指令经过CPU编译成不同数字信号，DSP处理输入到司服控制IC控制司服系统工作，面板还有一组指令经过CPU发往音频处理电路，对音频处理电路进行控制。
在控制过程中面板现实屏惊醒相应的显示。
IC 集成电路RF 激光头读取的信号DSP 数字信号处理器CPU 中央处理器FL 前置左路FR前置右路RL后置左路RR后置右路RCA信号未经放大的纯音频信号，不能直接驱动扬声器D/A 数字信号转换为模拟信号。
音响电磁原理
音响电磁原理
音响电磁原理是指利用电磁感应原理实现声音放大和传输的技术。
音响系统通常由音源、放大器和扬声器三部分组成。
音源产生的声音信号首先经过放大器进行信号放大，然后通过扬声器将声音转化为空气振动并传播出去。
在音响电磁原理中，放大器起到了关键作用。
它通过电磁感应原理将微弱的声音信号转化为电流信号，并进行放大。
具体而言，音源发出的声波通过一个感应线圈或麦克风转化为微弱的电流信号。
这个电流信号经过放大器的输入端，通过放大器内部的电子元件如管子或晶体管等进行电流放大。
放大后的信号再经过放大器的输出端，通过扬声器转化为声波。
放大器的工作原理是利用电磁感应效应。
当电流通过绕线圈时，会产生磁场。
而当磁场与导体相互作用时，会产生感应电动势，即电磁感应。
放大器内部的电子元件通过电磁感应原理实现信号放大。
具体来说，放大器内部的管子或晶体管等电子元件，通过其构造形成绕线圈，而输入的声音信号就是通过这个绕线圈产生的微弱电流信号。
当这个微弱电流信号通过管子或晶体管时，会产生强大的电流信号输出，从而实现声音的放大。
扬声器则是将电流信号转化为声音的装置。
扬声器由磁铁、线圈和振膜等部分组成。
当电流通过线圈时，会产生磁场。
而磁场与磁铁相互作用时，会产生力，推动振膜震动，从而产生声音。
总结来说，音响电磁原理是通过电磁感应将声音信号转化为电流信号，并通过放大器进行放大，最后通过扬声器将电流信号转化为声音。
这一过程是利用电磁感应效应实现的。
扩声音响系统的组成与分类
自然声源（如演讲、乐器演奏和演唱等）发出的声音能量是很有限的，其声压级随传播距离的增大而迅速衰减，由于环境噪声的影响，使声源的传播距离减至更短，因此在公众活动场所必需用电声技术进行扩声，将声源的信号放大，提高听众区的声压级，保证每位听众能取得适当的声压级。
最近几年来，随着电子技术、电声技术和建声技术的快速进展，使扩声系统的音质有了极大提高，知足了人们对系统音质愈来愈高要求的需要。
扩声系统通常由节目源（各类话筒、卡座、CD、LD、或DVD等）、调音台（各声源的混合、分派、调音润饰）、信号处置设备（周边器材，如：均衡器、压限器、效果器、分频器、延时器、反馈抑制器等）、功放和扬声器系统等设备组成。
在民用建筑工程中，扩声系统按用途可分为以下几类：一、室外扩声系统室外扩声系统主要用于运动场、广场、公园、艺术广场等。
它的特点是服务区域面积大，空间宽旷，声音传播以直达声为主。
若是周围有高楼大厦等建筑物，扬声器的布局又不尽合理，因声波多次反射而形成超过50ms以上的延迟，会引发双重声或多重专长，乃至会出现回声等问题，影响声音质清楚度和声像的定位。
室外系统以语言扩声为主，兼用音乐和演出功能。
音质受环境和气候条件影响大，干扰声大，条件复杂，因此需要有专门大的扩声功率。
二、室内扩声系统室内扩声系统是应用最普遍的系统，包括各类剧场、会堂、体育馆、歌舞厅、卡拉OK厅等，它的专业性较强，不仅要考虑电声技术问题，还要涉及建筑声学问题，不仅要作语言扩声，还要能供各类文艺演出利用，对音质的要求很高，受高度间建筑声学条件的影响较大。
三、流动演出系统扩声系统有固定安装和流动系统两大类。
流动系统是在固定系统的声学特性条件不能知足文艺演出使历时临时安装的一种便于安装、调试和利用的高性能、轻便的扩声系统。
常常利用于各类大型场地（如运动场、体育馆、艺术广场和大宴会厅等）作文艺演出时利用。
这种系统的投资较大，通常由专业单位提供出租利用。
四、公共广播系统公共广播系统为宾馆、商厦和各类大楼提供背景音乐和广播节目，近几所来公共广播系统又兼作紧急广播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音响系统的组成
最简单的音响系统可以是由音源、前置放大器、功率放大器、扬声器组成的系统，如图1所示。
该系统中的
音源是一只传声器，用来将声信号转变成电信号，音源也可以是其它音源，例如磁带放音机、光盘播放机、MD机等，如果音源不是传声器，甚至可以取消前置放大器。
这个系统是作为会议用的最简单系统，要求有传声器，由于传声器的输出电压信号非常小，大约在O.lrnV到几十毫伏之间，不足以直接推动功率放大器，功率放大器的灵敏
度（额定输入）往往规定在0dB(0.775)左右，所以需加人前置放大器，将传声器输出的微弱电压信号放大到足以推
动功率放大器的电压信号，再经过功率放大器将此电压信号进行电压放大和电流放大，也就是功率放大，功率放大器将放大了的电功率信号输送给扬声器(我们通常称之为音箱），扬声器再将电功率信号转变成声信号辐射到空间，完成声音扩大作用，也就是扩声作用。
图1-1最简单的音响系统
实际使用的绝大部分音响系统都比上述系统复杂得多，一般配备有好几种音源，例如卡座、DVD机、VCD 机、MD机、有线传声器、无线传声器等。
专业场合通常用调音台替代前置放大器，因为调音台比前置放大器的功
能强大得多，它可以有比较多的输入通道，可以同时输人多路信号，能分别对输入到各输人通道的信号进行放大、加工处理及分配等，有比较多的输出通道。
根据具体需要，也许要用好几台功率放大器，甚至数十台功率放大器，扬声器（音箱）通常要用好几对，甚至数十对。
以上这些设备统称为主设备，除了主设备外，往往还要配置不少周边设备，例如频率均衡器、压缩器、限幅器、噪声门、扩展器、效果器、延迟器、反馈抑制器、声音激励器、移频器、电子分频器等。
当然并不是每套音响系统中都具备上述周边设备的全部品种，根据具体需要也许只配备两种或三种，并且也可能其中一种周边设备就配备好几台。
这些周边设备都有各自的功能，我们需要对主设备和周边设备的工作原理、功能、性能指标、各功能件的作用、操作方法等都有相当程度的了解，只有这样才能准确地选择、使用它们。
图1-2就是一套投资不高的体育馆主音响系统方框图。
图1-2中音源配备了1台CD机、1台双卡座、4只有线传声器、2套无线传声器；配备了1台16路调音台、5台立
体声功率放大器、8只为观众席服务的音箱和2只为场地服务的音箱；周边设备配备了1台双声道31段频率均衡器、1台双声道压限器、1台双声道反馈抑制器，控制室还配备了有源监听音箱和监听耳机。
由于是体育馆，所以也不
需要立体声扩声，每台立体声功率放大器带两只音箱，也就是每1路功率放大器带1只音箱。
可以看出这是一个不
大的体育馆，观众席座位不很多，整套系统的价格也不高。
图1-2的系统是体育馆主扩声系统是指该系统是为体育
馆比赛大厅使用的，其实作为整个体育馆的音响系统除了主扩声系统外还应该有辅助扩声系统，主要为周围走廊、辅助用房间、运动员更衣室、休息室、门厅等场所播送比赛情况、注意事项、通知等用，另外还应该有检录处单独使用的扩声设备，根据实际情况也许还有新闻发布用扩声设备等。
虽然这套系统不很复杂，但是如果设计者没有一定经验和相应的知识，也不可能设计出切实可行的方案。
另外，如果没有详细的方案说明、施工资料，即使有了这张系统图，施工者也很难实现设计者的意图，所以设计者还应该编写出详细的方案说明、采购清单、施工、安装、调试、验收方案等资料。
