【斗式提升机】各种型号提升机
TDTG系列斗式提升机
TDTG系列斗式提升机一、概述本公司目前生产的TDTG系列斗式提升机是专门用于连续垂直输送谷物的设备，其占地面积小，输送量大，功率消耗低。
在油脂、饲料、面粉、淀粉等行业使用极为普遍，该系列斗式提升机是根据国内外斗式提升机的现状，结合国情消化吸收同类产品的优点生产的新一代斗式提升机，可广泛用于垂直输送各种颗粒类物料。
二、工作原理传动机构（可根据用户要求制作）通电后，带动头轮使畚斗带由下而上循环运动，通过固定在畚斗带上的畚斗，将进入机座进料口的物料装满传送到提升机头部，由于头部外壳按抛物线形设计，使物料在离心力的作用下从出料口抛出，空的畚斗又经过畚斗带传动回到提升机机座，装满物料后又被提升上来抛出，这样反复循环，把底部物料提升到指定高度下料，达到垂直输送的要求。
三、特点1、整机外形美观，体积小，耗电少，输送量大。
2、传动机构合理可靠，头轮采用凸轮包胶工艺增大摩擦系数及减少跑偏。
由于头轮采用机械包装，磨损后更换简单。
3、采用高强度塑料畚斗，故畚斗使用寿命长，满载系数大。
4、采用强力畚斗带，抗拉强度大，延伸率低，使用寿命长。
5、头轮、尾轮为鼠笼式（可根据用户要求）结构可最大的减少破碎率。
6、该机装有止逆器，当停电时，提升机突然停止运转，物料不会倒灌到提升机底部，减少扒料。
当检修时，由于止退作用，皮带不会倒转，确保检修人员的安全。
7、畚斗与皮带之间加装垫圈，防止了夹料的产生。
8、安全稳妥，该机可根据用户要求装多道防爆口（用于粉料时），能有效防止粉尘爆炸（如用于矿山），可选装速度监控，自动跑偏报警，防堵报警等系统，并可与控制系统连结，确保生产正常。
四、TDTG系列斗式提升机主要技术参数如表8所示如：T D T G 50 ×28畚斗型号：DQ2816头轮直径：φ=500mm固定式斗式提升机通用型粮油机械输送量的计算:Q=KQ实式中：Q---造型输送量（T/H）Q实---实际输送量（T/H）K---为防止密集进料或堵塞而考虑的不均匀系数，K=1.2～1.6 并且：Q=3.6×i×γ×φ×υ/a式中：i---畚斗容积（L）a---畚斗间距（m）γ---物料容重（T/m3）φ---装满系数υ---线速（m/s）五、安装使用、检查、调整及维修1、提升机必须垂直安装，最高安装直线与垂线误差不得超过15mm；按装好后应紧固、定位，不使其发生位移。
斗式提升机样本及选型
斗式提升机样本及选型
一、斗式提升机简介
斗式提升机是指利用托盘、葫芦、节拍和链条等装置组成的立体起重机械，通过传动系统动作的重复，实现轻货物的相对起重、转移和放置的一种机械设备。
由于其结构简单、操作方便、安全性高，被广泛应用于工厂仓库及作业场所的货物搬运中。
二、斗式提升机样本
1、单斗提升机样本
单斗提升机是指由一个吊斗组成的起重机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动。
2、双斗提升机样本
双斗提升机是指安装有两个吊斗的提升机械，由斗架、包括落料口、上斗口以及悬臂架组成，落料口处安装有滑轮组，斗架连接着摆动机构，摆动机构的上端连接着悬臂架，使得整个斗提机能实现上下、左右位置的移动，并可实现两个斗子的并行提升。
三、斗式提升机选型
1、根据货物重量和体积，选择适合货物的斗式提升机。
NE板链斗式提升机技术规范
NE板链斗式提升机一、NSE斗式提升机产品介绍NSE系列斗式提升机是我公司97年开发的一种新型垂直提升设备。
它适用于提升粉状和小颗粒状物料，如：水泥、煤粉、破碎后较细的矿石等。
NSE系列板链式提升机是我公司引进国外同类产品先进技术开发的产品，在各工业国家，这类输送机广泛用于输送量较大的粉状和小颗粒状物料的提升。
NSE系列板链式提升机共有九个基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号可根据输送物料的不同，选择不同的提升速度，最大提升速度70m／min。
另外，我公司还可根据用户要求设计各基本型号之间的扩展型号。
二、提升机的特点1、输送能力大。
该系列提升机是国内提升机中相近横截面尺寸输送量最大的提升机，提升量为100～1000m3／h。
2、提升范围广。
这类提升机对物料的种类、特性要求少。
不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。
要求物料温度≤200℃。
3、驱动功率小。
采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。
在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率约30％。
4、使用寿命长。
提升机的喂料采用流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。
本机在设计时保证物料在喂料、提升机卸料时少有撒落，减少了机械磨损，采用板链式高强度耐磨输送链，大大延长了输送链和料斗的使用寿命。
正常使用下，输送链使用寿命超过3年。
5、提升高度高。
该提升机运行平稳，并且采用板链式高强度耐磨输送链，因此可达到较高的提升高度。
在额定输送量下，提升高度≤50m。
6、密封性好，环境污染少。
7、运行可靠性好。
先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。
8、操作、维护方便，易损件少。
9、结构刚度好，精度高。
机壳经压型焊接后，刚度好且外观漂亮。
10、综合成本低。
各种斗式提升机结构
(a) 料斗固接到带子上; (b) 料斗固接到一
根链条上; (c)料斗在侧面固
接到两根链条上
• 胶带斗式提升机得优点就是:成本低,自重较小,工作平稳无 噪声,可采用较高得运行速度,生产效率较高,磨损较小;主要 缺点就是:料斗在胶带上得固定较弱,因为就是用摩擦传递 牵引力,需要有较大得初张力。因此,它主要用于中小输送 量(在60~80m3/h以内)与中等提升高度(通常在30m以内), 运输密度较小或中等得粉粒状物料。普通胶带输送物料温 度不超过60℃,采用耐热胶带允许达到150℃。
(2)特点
• 斗式提升机在建材工业各厂矿中被广泛应用于垂直输送块 状、粒状与粉状物料,例如:熟料、水泥、矿渣、粉碎煤、 破碎后得石灰石与石膏等。一般情况下多采用垂直斗式提 升机,仅当垂直斗式提升机不能满足特殊工艺要求时,才采 用倾斜斗式提升机。由于倾斜斗式提升机得牵引构件在垂 直度过大时需增设支承牵引构件得装置,而使结构复杂,因 此,一般很少采用倾斜斗式提升机。
装载方法 (a) 掏取式;(b) 流入式
2、类型与特点
(1)斗式提升机得分类
• 按安装形式分为垂直式与倾斜式。
•
• 按装载特性分为掏取式与流入式。
• 按料斗形式分为深斗式、浅斗式、带导向槽得尖棱面斗式。
• 按牵引构件分为带式、环链式与板链式。
• 按工作特性分为重型、中型与轻型。
• 斗式提升机得装载方式有掏取式与流入式两种。掏取式主要 用于输送粉状、粒状、小块状等磨琢性小得散状物料,由于 在掏取物料时不会产生很大得阻力,所以允许料斗得运行速 度较高,为0、8～2m/s。流入式主要用于输送大块与磨琢性 大得物料,其料斗得布置很密,以防止物料在料斗之间撒落,料 斗得运行速度不得超过1m/s。

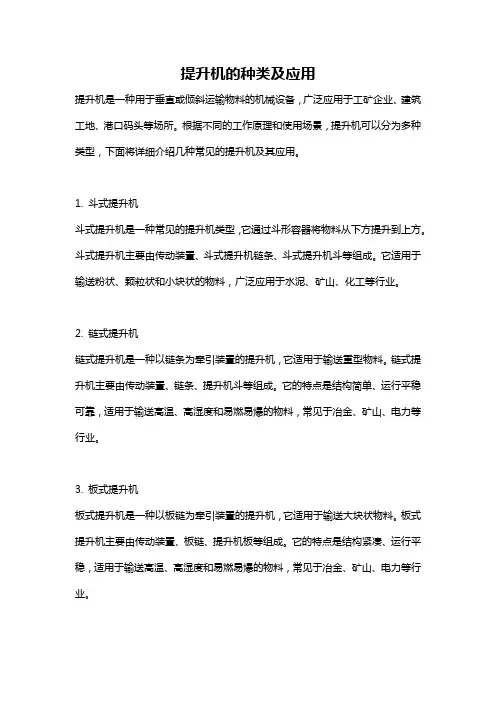

提升机的种类及应用
提升机的种类及应用提升机是一种用于垂直或倾斜运输物料的机械设备，广泛应用于工矿企业、建筑工地、港口码头等场所。
根据不同的工作原理和使用场景，提升机可以分为多种类型，下面将详细介绍几种常见的提升机及其应用。
1. 斗式提升机斗式提升机是一种常见的提升机类型，它通过斗形容器将物料从下方提升到上方。
斗式提升机主要由传动装置、斗式提升机链条、斗式提升机斗等组成。
它适用于输送粉状、颗粒状和小块状的物料，广泛应用于水泥、矿山、化工等行业。
2. 链式提升机链式提升机是一种以链条为牵引装置的提升机，它适用于输送重型物料。
链式提升机主要由传动装置、链条、提升机斗等组成。
它的特点是结构简单、运行平稳可靠，适用于输送高温、高湿度和易燃易爆的物料，常见于冶金、矿山、电力等行业。
3. 板式提升机板式提升机是一种以板链为牵引装置的提升机，它适用于输送大块状物料。
板式提升机主要由传动装置、板链、提升机板等组成。
它的特点是结构紧凑、运行平稳，适用于输送高温、高湿度和易燃易爆的物料，常见于冶金、矿山、电力等行业。
4. 斜槽提升机斜槽提升机是一种以斜槽为牵引装置的提升机，它适用于输送颗粒状和小块状物料。
斜槽提升机主要由传动装置、斜槽、提升机斗等组成。
它的特点是结构简单、运行平稳，适用于输送高温、高湿度和易燃易爆的物料，常见于水泥、矿山、化工等行业。
5. 螺旋提升机螺旋提升机是一种以螺旋为牵引装置的提升机，它适用于输送粉状和颗粒状物料。
螺旋提升机主要由传动装置、螺旋、提升机槽等组成。
它的特点是结构简单、运行平稳，适用于输送高温、高湿度和易燃易爆的物料，常见于食品、化工、冶金等行业。
6. 气力提升机气力提升机是一种利用气流作为动力的提升机，它适用于输送粉状和颗粒状物料。
气力提升机主要由气动装置、提升管道、提升机斗等组成。
它的特点是结构简单、无需电力驱动，适用于输送易燃易爆、高温、高湿度的物料，常见于化工、粮食加工等行业。
以上是几种常见的提升机类型及其应用。
斗提类型及选型
（1）TD系列皮带式斗式提升机TD系列皮带式斗式提升机是适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号。
本系列提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
（2）TH系列圆环链斗式提升机TH系列圆环链式斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD 系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
（3）NE系列板链斗式提升机NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
（4）HL系列环链离心斗式提升机HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度最高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。
（5）TB系列垂直斗式提升机TB系列垂直斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
TH、HL型斗式提升机
TH、HL型斗式提升机TH系列斗式提升机产品概述:TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。
TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。
适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。
如煤、水泥、碎石、砂子、化肥、粮食等。
TH 型斗式提升机用于各种散状物料的垂直输送。
适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH系列斗式提升机主要特点:1.维护方便，寿命长。
机壳钢板加厚、刚性好。
2.输送物料的温度最高可达250℃。
提升高度运行平稳可靠，噪音小，维护方便。
3.中节机壳具有单通道和双通道两种形式。
改进机型的提升输送量比普通机型提高30%以上。
4.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TH型斗式提升机技术参数表:注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
注释:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:G=40+0.232·H式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
Y11J5表示Y型电机功率11KW,JZQ500型减速机。
TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。
牵引件用优质合金钢高度圆环链。
中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。
各种斗式提升机结构
各种斗式提升机结构提升机是一种常用的物料输送设备，广泛应用于各个行业。
根据不同的使用环境和物料输送要求，提升机分为多种结构形式。
下面将介绍几种常见的斗式提升机结构。
一、链斗式提升机链斗式提升机是一种采用链条传动的提升机结构，其特点是结构简单、可靠性高。
链斗式提升机由链条、斗板、滚筒等部件组成。
链条沿着上、下两个滚筒传动，斗板装在链条上，通过链条的运动实现物料的输送。
链斗式提升机适用于输送粉状、小颗粒和小块状物料，广泛应用于建材、化工、冶金等行业。
二、板链式提升机板链式提升机是一种采用板链传动的提升机结构，其特点是耐磨性好、使用寿命长。
板链式提升机由链条、板链、斗板等部件组成。
板链沿着上、下两个滚筒传动，斗板装在板链上，通过板链的运动实现物料的输送。
板链式提升机适用于输送颗粒状物料，广泛应用于矿山、水泥、化肥等行业。
三、螺旋斗式提升机螺旋斗式提升机是一种采用螺旋传动的提升机结构，其特点是结构简单、体积小。
螺旋斗式提升机由螺旋、斗板、滚筒等部件组成。
螺旋通过电机的驱动，带动斗板和物料一起向上提升。
螺旋斗式提升机适用于输送粉状和颗粒状物料，广泛应用于食品、制药、化工等行业。
四、波纹边带式提升机波纹边带式提升机是一种采用波纹边带传动的提升机结构，其特点是可靠性高、使用寿命长。
波纹边带式提升机由波纹边带、斗板、滚筒等部件组成。
波纹边带沿着上、下两个滚筒传动，斗板装在波纹边带上，通过波纹边带的运动实现物料的输送。
波纹边带式提升机适用于输送颗粒状和小块状物料，广泛应用于电力、化工、冶金等行业。
五、挖斗式提升机挖斗式提升机是一种采用挖斗装置进行物料提升的提升机结构，其特点是适用于大块状物料的输送。
挖斗式提升机由挖斗、链条、滚筒等部件组成。
挖斗通过链条的传动，沿着滚筒上下运动，实现物料的提升。
挖斗式提升机适用于输送大块状物料，广泛应用于矿山、港口等行业。
综上所述，不同的斗式提升机结构适用于不同的物料输送要求。
根据实际使用环境和物料特性，选择合适的提升机结构能够提高生产效率，降低成本。
斗式提升机分类
斗式提升机主要用于垂直输送粉状、颗粒状及块状物料，其类型分为多种，下面为大家介绍一下斗式提升机常见的三种分类：TD皮带式提升机TH环链式链条斗式提升机、NE板链提升机
1、TD皮带式斗式提升机胶带斗式提升机比较简单，采用特殊设计，带防撕裂的高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行。
普通胶带物料的温度不超过60℃，钢绳胶带允许物料温度达80℃，耐热胶带允许物料温度达120℃。
2、环链斗式提升机
环链结构的斗式提升机制造比较简单，采用类圆环链条作为牵引部件，料斗之间的连接也比较牢固，适用于输送粉状、粒状、小块状物料，如水泥、碎石、沙子、化肥等，输送物料的温度可达250℃。
3、NE板链斗式提升机
板链式的斗式提升机自重轻，结构坚固，适用于提升量大的物料，采用全封式机壳链速低，几乎无回料现象，输送物料的温度可达250℃。
以上是斗式提升机常见的几种分类，斗式提升机根据输送物料属性、输送量、提升高度等方面的不同，选择的型号种类也有所不同。
新乡市荣威机械是专业生产销售斗式提升机的厂家，更多的信息可以咨询荣威机械的工作人员。
斗式提升机
3、斗式提升机的装料方式
4、斗式提升机的卸料方式
5、驱动滚筒
6、传动滚筒
7、张紧装置
斗式提升机常用的张紧装置有螺杆式张紧装置、 弹簧螺杆式张紧装置和重力式张紧装置等
8、机
பைடு நூலகம்
壳
斗式提升机的机壳由中间机壳、上部区段和下 部区段组成，一般用2～3mm厚的钢板制造。 上部区段按卸料口形式分为带倾斜法兰盘和水 平法兰盘卸料口两种。 下部区段按进料口形式分为进料口的底面与水 平面成45°和60°角两种。 中间机壳根据提升高度由一定数目节段组成， 用法兰盘互相连接，对口处要装密封垫。 在机壳的中上部位开有检视门，以便检查修整 提升机。在机壳外装设有中间支承装置，以防 机壳偏移和晃动。各道中间支承装置的间距不 应大于8m，最上面的支承应尽量靠近顶部。
三、斗提的使用和维护
四、斗提的维修
（3）板链提升机（PL型斗式提升机）
用板式套筒滚了链作牵引构件的提升机。 板链提升机适用于输送粉状、粒状和容积密度大、磨损性较强的块状物料，如水泥、硬煤、碎石和易碎物料 木炭等。物料温度不超过250℃。 提升高度一般在5～30m范围内，输送量为22～100m3/h，料斗运行速度为0.4～0.5m/s， 常用的板链提升机型号有PL250、PL350和PL450。 板链提升机在板链上连续布置，采用重力式卸料。
二、斗提的结构
斗提的构件有：驱动滚筒、牵 引件、传动滚筒、料斗、加料 及卸料装置、张紧装置和机壳 等。
1、牵引构件
（1）带式提升机（D型斗式提升机）
是用橡胶带作牵引构件的提升机。 带式提升机适用于输送粉状、粒状、小块磨损性小的物料，如煤、沙、水泥、碎石等。 提升高度一般为4～30m，输送量为3.1～66m3/h,料斗运行速度一般为1～1.26m/s。 常用带式提升机的型号有D160、D250、D350、D450。
提升机的种类及应用
提升机的种类及应用提升机是一种用于垂直或倾斜输送物料的机械设备。
根据其不同的设计和用途，提升机可以分为多种不同的种类。
以下将介绍一些常见的提升机种类及其应用。
1. 斗式提升机：斗式提升机是一种将斗壳连接在链条或带式输送机上，用来垂直输送散状物料的提升设备。
它广泛应用于矿山、冶金、化工等行业，用于输送颗粒状物料，如煤炭、矿石等。
2. 板链提升机：板链提升机是一种使用板链作为搬运装置的提升设备。
它通常用于输送温度高、粘性大或易结块的物料，如水泥、石灰石等。
板链提升机广泛应用于水泥工厂、冶金矿山等行业。
3. 水力提升机：水力提升机是一种利用高压水流和重力来提升物料的设备。
它通常由一个上部容器和一个下部容器组成，通过控制高压水流的流动和停止，使物料被提升或下降。
水力提升机广泛应用于水坝、河流疏浚等工程中，用于运输土石方。
4. 螺旋提升机：螺旋提升机是一种利用螺旋叶片将物料沿斜面输送的设备。
它通常用于输送颗粒状或粉状物料，如谷物、面粉等。
螺旋提升机广泛应用于粮食加工厂、制药工厂等行业。
6. 斜槽提升机：斜槽提升机是一种利用斜槽运动将物料从低处提升到高处的设备。
它通常由一个斜面和可运动的槽体组成，通过倾斜槽体以推动物料的运动。
斜槽提升机广泛应用于矿山、冶金矿山等行业，用于提升砂石、煤炭等物料。
7. 真空提升机：真空提升机是一种利用真空吸力将物料提升到一定高度的设备。
它通常由真空泵和吸盘组成，通过产生负压将物料吸附在吸盘上，然后提升到指定位置。
真空提升机广泛应用于包装、印刷等行业，用于提升纸张、纤维板等物料。
8. 导链提升机：导链提升机是一种利用链条和导轨进行物料输送的设备。
它通常用于输送单个物体或物料箱，如汽车制造行业中的汽车车身搬运。
导链提升机具有运行稳定、占地面积小等优点，广泛应用于各种行业。
总之，提升机是一种重要的物料输送设备，在不同行业中起到关键的作用。
各种不同种类的提升机根据物料的性质和输送要求，可以选择合适的设备来满足生产需求。
TD型斗式提升机规格及主要技术性能参数表
斗提机型号
料斗型式
输送量m3/h
输送物料最大块度mm
料斗
输送带
料斗运行速度m/s
传动滚筒
从动滚筒直径
mm
离心式卸料
重力式卸料
宽度mm
斗容
升
斗距
mm
宽度
mm
层数
离心式卸料
重力式卸料
直径
mm
转速r/m
离心式卸料
重力式卸料
T
D
1
0
0
浅斗
4
20
100
0.16
200
150
110
85
浅斗
65
48
60
500
5.0
500
600
5
1.8
1.3
630
55
40
500
圆弧斗
115
85
9.0
中深斗
100
70
9.5
630
深斗
160
110
15
T
D
6
3
0
浅斗
100
75
65
630
7.8
560
700
6
2.0
1.5
800
48
36
630
圆弧斗
180
132
14
中深斗
150
115
15
3
1.4
400
67
315
圆弧斗
7.5
0.3
中深斗
7
0.4
280
深斗
9
0.5
斗式提升机样本及选型
斗式提升机样本及选型概述:TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。
TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。
型号的分类:斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：(1).TD系列斗式提升机TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。
TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.(2).TH系列斗式提升机TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。
其常用于较大比重的物料的提升。
(3).NE系列斗式提升机NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。
如NE150指的是提升量为150吨一小时而不是斗宽150。
NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
垂直斗式提升机的选型和计算
工作研究10垂直斗式提升机的选型和计算胡敬发（安徽星辉工业科技有限公司，安徽 合肥 238074）垂直斗式提升机是用于提升粉状、颗粒状及块状物料的连续输送设备。
因具有占地面积小、结构紧凑、提升量大、密封性能好、运行平稳等优点，广泛应用于建材、冶金、化工、港口等行业的散状物料提升、输送系统中。
1 常用垂直斗式提升机的分类和结构组成斗式提升机分类方法很多，通常情况下按牵引件类型分为链式和带式两类。
链式有环链（TH 型）、板链两种，板链又有低速板链（NE 型）和高速板链（NSE 型）两种。
带式有普通橡胶带（TD型）和钢丝绳芯橡胶带（TGD 型）两种[1]。
常用垂直斗式提升机的结构组成主要由运行部件、头部、中间机壳、尾部、驱动装置、安全防护及辅助装置等部件组成。
运行部件：由牵引件和料斗组成，牵引件有链条或橡胶带。
牵引件上每间隔一定距离安装有料斗。
头部：由头部链轮组（或滚筒组）、头部机壳、头部半罩、出料口、检修平台等组成。
中间机壳：按型式有单通道和双通道两种。
中间机壳有标准节、检修节、带检视门节、防摆节、通风节等不同结构。
防摆节应用于胶带提升机，通风节应用于双通道提升机。
尾部：由尾部链轮组（或滚筒组）、尾部机壳、进料口和张紧装置组成。
斗式提升机张紧型式有螺杆式、弹簧式、杠杆式、重锤式（带自动平衡机构）等。
安全防护及辅助装置：主要有护栏、护罩、支撑、料位、失速检测、吊架等。
驱动装置：驱动装置有单驱和双驱两类。
一般小功率都用单驱型式。
单驱分左右装，从进料口看驱动在左边为左装，在右边为右装。
常见的几种驱动配置如下：①DDJ 型，由电机—V 带—减速机组成的驱动型式。
V 带可以起到一定的缓冲、过载保护作用，减速机采用平行轴结构，可配有逆止器装置，主要应用在TH、TD 型斗式提升机上。
②DJL 型，由电机—联轴器—减速机—链传动组成的驱动型式。
联轴器起过载保护作用，链传动用来变速，减速机采用平行轴结构，可配有逆止器装置，主要应用在NE 型斗式提升机上。
斗式提升机技术参数
TD斗式提升机产品概述TD斗式提升机适用于粉状、颗粒状和小体积物料的垂直输送。
这些散状物料具有较小的研磨和抽吸能力，如谷物、煤炭、水泥、碎矿等，最大提升高度为40米。
TD斗式提升机严格按照jb3926-85《立式斗式提升机》设计制造。
目前国内常用的斗式提升机是立式的。
TD系列斗式提升机特点：结构简单，运行稳定，挖装，离心重力卸料，物料温度不超过60℃；TD系列斗式提升机的输送效率比传统的D型斗式提升机高，料斗形式较多，应优先选用。
TD型斗式提升机配有四种料斗，即：Q型（浅斗）、H型（弧形底斗）、ZD型（中深斗）、SD型（深斗）。
TD系列斗式提升机采用皮带+料斗提升输送物料。
目前，已涉及粮食、煤炭、粉煤灰、水泥、碎矿、石英砂、炭素等行业，并得到了很好的应用。
TD斗式提升机的基本结构TD型斗式提升机（皮带斗式提升机）由操作部分（料斗和牵引带）、上部带驱动滚筒、下部带张紧滚筒、中间壳体、驱动装置、逆止制动装置等组成。
输送散度ρ<1.5t/m3的粉状、颗粒状、小型非粉磨、半粉状散装物料，如煤、砂、焦粉、水泥、碎矿等，TD 提升机结构为：TD斗式提升机有两个传动装置，分别装有YZ型减速机和ZQ（或YY）减速机。
YZ减速机直接安装在主轴头上，不需要传动平台和联轴器，结构紧凑、重量轻。
另外，内部有一个特殊形状的滚轮逆止器，使逆止器更加可靠。
该减速机噪音低，运行平稳，与主轴浮动，可消除安装应力。
TD斗式提升机的特点1驱动功率小，料斗布置密集，容量大。
物料提升过程中几乎没有退料和开挖，因此无效功率小。
2TD斗式提升机具有广泛的提升范围，不需要高材料类型和特性。
它不仅能提升一般粉末和小颗粒物料，而且能提升研磨性较大的物料。
密封性能好，环境污染小。
三。
良好的操作可靠性。
先进的设计原理和加工方法保证了整机的可靠性，无故障时间超过20000小时。
高空提升。
电梯运行平稳，可达到较高的提升高度。
4使用寿命长。
带式斗式提升机的进料采用流入式，不需要用料斗挖掘物料，物料之间几乎没有挤压和碰撞。
垂直斗式提升机选型设计及计算
垂直斗式提升机选型设计及计算一、选型常用斗式提升机主要有TD型带式斗式提升机、TH型圆环链斗式提升机（老型号为HL型）、TB型板式套筒滚子链斗式提升机（老型号为PL型）、TZD 型带式斗式提升机等。
TD型带式斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过60℃，采用离心式或混合式方式卸料。
料斗有浅斗（Q型）、弧形斗（H型）、中深斗（zd型）、深斗（sd型）四种。
其基本参数见表1。
（我公司现有图纸TD100、TD160、TD250、TD315。
）TH型环链斗提机适用于输送容重小于1.5t/m3的粉状、粒状、小块状的无磨琢性及半磨琢性物料，物料温度不超过250℃，采用混合式和重力式方式卸料。
料斗有中深斗（zh型）和深斗（sh型）两种。
其基本参数见表2。
（我公司现有图纸：TH315、TH400、TH500、TH630。
）TB型板链斗提机适用于输送容重小于2t/m3的中、大块状的磨琢性物料，物料温度不超过250℃，采用重力式方式卸料。
除TB250为角型（J）料斗外，其余机型均为梯形（T）料斗。
其基本参数见表3。
（我公司现有图纸：TB315、TB400、TB500、TB630。
）TZD系列斗提机是我公司参照进口斗提机，专门为粮油行业设计的筒仓专用型带式斗提机，一般输送散粮（如大豆、玉米、小麦、稻谷等），采用离心式方式卸料，料斗有浅斗和深斗两种，料斗材质为钢斗或塑料斗，现有带宽系列200、250、300、400、500、650、800、1000、1200。
其主要技术参数见表4（钢制料斗）及表5（塑料料斗）。
表1注： 1.斗容为计算斗容。
2.表中输送量未考虑填充系数。
2表2注:1.本表摘自JB3926.1-85标准,*栏为补充内容,供设计计算参考.2.斗容为计算斗容,输送量未考虑填充系数.表3（已考虑填充系数）注: 1.本表中输送量按填充系数0.6-0.85计算；2.链条单条破断载荷,提升高度在20m以下用分子值，20-40m用分母值； 3．*栏为补充内容，供设计计算参考。
矿用提升机型号标准规格
矿用提升机型号标准规格矿用提升机是一种用于矿山和采矿行业的重要设备，主要用于提升和运输矿石、岩石、煤炭等物料。
根据不同的使用环境和需求，矿用提升机有多种不同的型号和规格。
下面将介绍几种常见的矿用提升机型号标准规格。
1. 斗式提升机斗式提升机是一种常见的矿用提升机，它采用斗式提升杯来提升物料。
斗式提升机适用于垂直或倾斜输送物料，可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
斗式提升机的型号标准规格通常根据其提升能力、提升高度、斗容量等参数来确定。
2. 链式提升机链式提升机是一种采用链条作为牵引元件的矿用提升机，它适用于垂直或倾斜输送物料。
链式提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
链式提升机的型号标准规格通常根据其提升能力、提升高度、链条规格等参数来确定。
3. 螺旋提升机螺旋提升机是一种采用螺旋叶片作为牵引元件的矿用提升机，它适用于水平或倾斜输送粉状、颗粒状或小块状物料。
螺旋提升机可以提升各种粒度和性质的物料，例如粉煤灰、水泥、颗粒等。
螺旋提升机的型号标准规格通常根据其提升能力、提升高度、螺旋直径等参数来确定。
4. 斜槽提升机斜槽提升机是一种采用斜槽作为牵引元件的矿用提升机，它适用于水平或倾斜输送颗粒状或小块状物料。
斜槽提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
斜槽提升机的型号标准规格通常根据其提升能力、提升高度、斜槽长度等参数来确定。
5. 桶式提升机桶式提升机是一种采用桶式提升杯作为牵引元件的矿用提升机，它适用于垂直或倾斜输送物料。
桶式提升机可以提升各种粒度和性质的物料，例如煤炭、矿石、水泥等。
桶式提升机的型号标准规格通常根据其提升能力、提升高度、桶容量等参数来确定。
以上是几种常见的矿用提升机型号标准规格的介绍。
在选择合适的矿用提升机时，需要根据具体的使用环境和需求来确定合适的型号和规格。
同时，还需要考虑设备的质量、安全性能、维护保养等因素，以确保设备的正常运行和安全使用。
斗式提升机设备参数及单价
1.概述1.1用途及其特点TDTG/TDTGQ系列斗式提升机广泛应用于粮食、饲料加工业，是对原料、辅料（温度超过60℃，含过大杂质，表面有油份浸出，带腐蚀性物料除外）进行垂直输送的一种固定式输送设备。
具有结果紧凑、占地面积小、提升物料稳定、噪声小、密封性能好、提升高度大、输送能力强等优点。
其缺是过载敏感、进料量大时易堵料，畚斗及输送带易磨损等。
为提高产品性能，本公司生产的提升机采用KA/T 系列硬齿面减速器、PVC强力输送带、脉冲除尘器（由用户选订）。
TDTG系列为普通式斗式提升机，用于输送物料品种变化不频繁、对品种混料要求不是很严格的场合。
有单筒和双筒两种，由工艺及用户选订。
图示为双筒结构。
TDTGQ系列为自清式斗式提升机，用于输送物料品种变化频繁、对品种混料要求较严格的场合。
有单筒和双筒两种，由工艺及用户选订。
3.主要技术参数3.1提升能力、提升高度、畚斗线速度、设备单价（不足5米按5米计算）型号最大输送量（t/h）畚斗规格(宽度×凸度)畚斗线速度（m/s）畚斗间距(mm)普通单价元/米白钢304元/米TDTG36/15 18 160X90 2.5 220-260 1700 4250 TDTG36/23 35 230X125 2.5 220-260 2100 5250 TDTG50/28 45 285X143 2.7 300 2400 6000 TDTG63/38 75 285X219 2.7 250~400 3200 7200 TDTG63/38 115 420X219 2.9 250~400 4000 9200说明：由于市场价格波动本价格仅供参考。
2.主要结构及工作原理2.1主要结构TDTG/TDTGQ系列斗式提升机由机头节、承重节、除尘器（脉冲）节（选订）、中间节、检修节、机尾节/自清式机尾节组成。
（见图一）（图一）1、机头节装配；2、承重节；3、除尘器（脉冲）节；4、中间节；5、检修节；6、机尾节装配；7、取样器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简介:新乡市三星机械有限公司(网址：)是专业生产、销售、研发振动筛分设备及输送机设备、提升机设备、给料机设备等振动设备的专业厂家。
TB系列斗式提升机产品概述:
TB型式斗式提升机（以下简称斗提机）系采用板式套筒滚子链为牵引构件，料斗固定在链板上并连续布置，用流入式装载，低速重载卸料的斗提机。
本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料，物料温度不超过2500C，如块煤、矿石、卵石、焦碳等。
TB型斗式提升机用途及特点：
TB型垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料，如矿石、煤炭、焦炭、水泥、石砂等。
是一种新型节能、高效的提升设备，在老厂进行技术改造时，可用其取代，近似规格的HL、PL型垂直斗式提升机。
本机具有结构简单，占地面积小，技术指标先进，工作可靠，使用维修方便等特点。
TB型斗式提升机选择须知：
TB型垂直斗式提升机的结构形式繁多，请按《TH、TB型垂直斗式提升机选用与使用说明书》进行选型设计，提供订货总图或委托制造单位选型设计，但需提供所必需的原始资料。
安装基础螺栓由用户自备。
斗式提升机的型号选用须知：
作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。
一般决定斗式提升机选型取决于以下几个要素：1.物料的形态：物料是粉状还是颗粒状还是小块状。
2.物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。
3.物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。
4.单位时间内
的输送量。
一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重
力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而
重力卸料需采用深斗。
斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。
斗式提升
机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。
选型过程如下：
物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机
型。
