斗式提升机设计说明书

合集下载

TB250型单链斗式提升机说明书

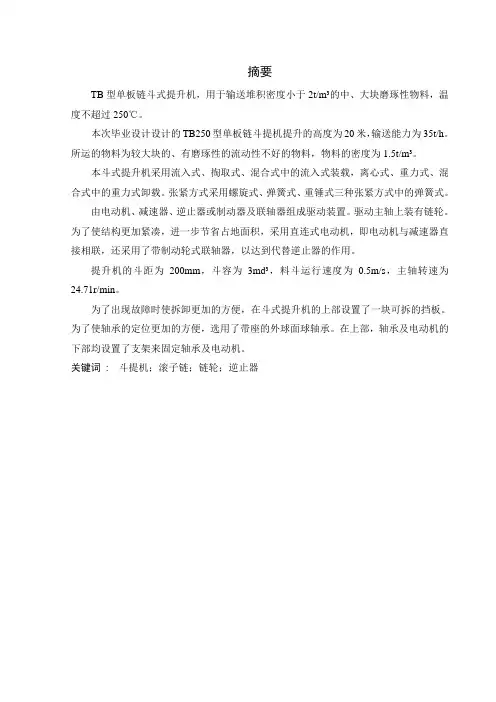

摘要TB型单板链斗式提升机，用于输送堆积密度小于2t/m³的中、大块磨琢性物料，温度不超过250℃。

本次毕业设计设计的TB250型单板链斗提机提升的高度为20米，输送能力为35t/h。

所运的物料为较大块的、有磨琢性的流动性不好的物料，物料的密度为1.5t/m³。

本斗式提升机采用流入式、掏取式、混合式中的流入式装载，离心式、重力式、混合式中的重力式卸载。

张紧方式采用螺旋式、弹簧式、重锤式三种张紧方式中的弹簧式。

由电动机、减速器、逆止器或制动器及联轴器组成驱动装置。

驱动主轴上装有链轮。

为了使结构更加紧凑，进一步节省占地面积，采用直连式电动机，即电动机与减速器直接相联，还采用了带制动轮式联轴器，以达到代替逆止器的作用。

提升机的斗距为200mm，斗容为3md³，料斗运行速度为0.5m/s，主轴转速为24.71r/min。

为了出现故障时使拆卸更加的方便，在斗式提升机的上部设置了一块可拆的挡板。

为了使轴承的定位更加的方便，选用了带座的外球面球轴承。

在上部，轴承及电动机的下部均设置了支架来固定轴承及电动机。

关键词: 斗提机；滚子链；链轮；逆止器AbstractThis graduation designs the TB250 type plank type set tube of design to roll the son chain Bucket Elevator to lift the height that the machine promote as 15 meters, Transport the ability is a 20 t/ h. The material carry for compare the big piece of, whet carve mobility not good of material, the density of the material is 1.4 ts/ m³.This type bucket elevator promote the machine adoption flows into the type, take type of drawing out , the admixture type of afflux type load, leave the heart type, gravity type, the gravity in the admixture type to unload. Bring to the stretch the spiral type, spring coil type, heavy hammer type of the way adoption three kinds of bring to the stretch the spring coil type in the way.From the electric motor, decelerate the machine, negative machine or make to move the machine and join stalk machines to constitute to drive the device. Drive the principal axis to have the chain round up.Structure for make more tightly packed, further save to cover the area, the adoption keep even the type electric motor, namely electric motor and decelerate the machine directly and mutually jioned , still adopted to take to make to move a type jioning stalk machine, to attain replace negative the function of the machine.The bucket that promotes the machine is apart from for the 200 mms, the bucket permits for the 3 md3s, anticipating the bucket movement speed as 0.5 ms/ s, the principal axis turn is a 24.71 rs/ min soon.For appearing to break down make dismantle the convenience unload more, promoted the upper part of the machine to establish a cake of and can dismantle in the type of bucket of block the plank. The fixed position of the bearings for make more of convenience, chose to use to take outside surface of sphere ball bearings of. At the upper part, the lower part of the bearings and electric motor all establishes the support to fix the bearings and electric motors. Key Word: Bucket Elevator；Roller chain；Chain round；Backspin stop machine目录第一章绪论 (1)1.1方案比较 (2)1.1.1斗式提升机的分类 (2)1.1.2斗式提升机的构造： (4)第二章斗式提升机的设计计算 (5)2.1输送能力的计算 (5)2.2料斗的设计及装载卸载方式的选择 (6)2.3运行阻力和驱动功率的计算 (8)2.4电动机的选择与固定 (9)2.5轴的设计 (10)2.6链轮的设计 (16)2.7壳体的设计 (18)2.8选择减速器和驱动链轮轴联接的联轴器 (19)2.9轴承轴承座的选取与固定 (19)2.10斗式提升机弹簧式拉紧装置设计 (20)2.11键的选取与校核 (21)第三章斗式提升机的安装 (23)3.1基础划线 (23)3.2机壳安装 (23)3.2.1吊装法 (23)3.2.2倒装法 (23)3.2.3正装法 (24)3.3传动链轮和改向链轮的安装 (24)3.4链条及链斗的安装 (25)3.5上机壳盖子的安装 (25)3.6传动装置安装 (25)3.7固定架的安装 (25)3.8斗式提升机的调整试运转 (26)3.8.1试运转前的检查 (26)3.8.2试运转的要求 (26)3.8.3钩头重力斗式提升机的安装 (26)第四章斗式提升机运行中的事故分析与处理 (27)4.1运转时发生异常音响 (27)4.2电动机机座振动 (27)4.3漏灰 (27)结论 (28)参考文献 (29)致谢 (30)附录一中文译文 (i)附录二外文资料原文 (vii)TB250型单板链斗式提升机设计第一章绪论改革开放以来，我国建筑业蓬勃发展，城市面貌日新月异。

NE斗式提升机说明书

NE 型板链提升机是应用最广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250 C以下。

NE 型板链斗式提升机是由本公司引进的国外同类产品先进技术开发的产品。

NE系列板链式斗式提升机共有11种型号:NE15、NE30 NE50 NE100 NE150 NE200 NE300 NE400 NE500 NE600 NE800一、NE系列板链斗式提升机工作原理：NE 系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

本系列提升机规格多（NE15~NE80共11种）,提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机。

该机采用全封式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

二、NE系列板链斗式提升机主要结构：NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,（依用户实际需要而定）.驱动平台上装有检修架和栏杆。

驱动制装置分左和右装两种。

上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道（双链）,以防止链条工作中摆动F部装置---安装有自动张紧装置三、NE系列板链斗式提升机主要部件特点：1. 提升范围广。

这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度＜ 250度的高温物料。

2、输送能力大。

提升量可达15-800立方米/小时。

3. 能耗低。

这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%4. 使用寿命长。

斗式提升机毕业设计说明书

TDG400提升机设计刘艳涛指导老师：李志峰（陕理工机械工程学院机械设计制造及其自动化专业 045班，陕西汉中 723003）[摘要]随着机械运输行业的快速发展，提升机对国民经济的发展起着重要的作用，提升机的应用很为广泛，在各行业都有所应用，主要应用在建筑，机械，矿山领域，还应用于粮油“食品”化工”水泥制造等行业，它是一种垂直或大倾角倾斜向上输送粉状"粒状或小块状物料的连续输送机械，由牵引带围绕着头和底轮做循环运动，从而将其上部固定的畚斗内的物料由下提升至机头。

本设计主要对TDG400斗式提升机的方案确定以及结构设计，包括减速器设计，料斗，胶带以及滚筒等结构设计和计算。

其中减速器设计主要是齿轮和轴的结构设计和强度校核。

[关键字]：提升机减速器设计Hoist design Of TDG400LiuYantaotutor:Li zhi-feng(Grade04, Class5, Machine designe,manufacturing and automation ,Mechanical Engineering School，Shaanxi University of Technology，Hanzhong 723003，Shaanxi)[Abstract]With the machinery of the rapid development of the transport industry，Hoist the national economy plays an important role in development，Hoist the very wide application，In various sectors have applied, Mainly used in construction, machinery, mining areas, but also for grain and oil, "food" chemical "industries such as cement manufacturing, It is a steep vertical or inclined upward conveyor powder "small block or granular materials for transportation machinery，Traction belt around by the end of round Zhaotou and do recycling campaign, and it will be fixed upper part of the fight, Ben materials from the next upgrade to the nose. The design of the main TDG400 bucket elevator and the scheme for the structural design. Including design, hopper, belt and pulley, such as structural design and calculation. Reducer which is mainly designed gear and shaft design of the structure and intensity of checking.[Key words]:Hoist Reducer Design目录1 引言 (1)1.1概论 (1)1.2斗式提升机的分类装载和卸载 (3)2 传动方案的确定 (6)2.1总体方案的选择原则： (6)2.2传动方案的设计 (6)3 TDG400总体设计 (9)3.1电动机的选择 (9)3.2滚筒转速和尺寸的确定 (11)3.3传动比的确定 (11)3.4胶带的参数确定 (12)3.5料斗的参数确定 (13)4 减速器的设计 (15)4.1相关参数的计算 (15)4.2齿轮的设计计算 (16)4.2.1 z1,z2齿轮的计算 (16)4.2.2 z3,z4齿轮计算 (21)4.2.3 齿轮的结构设计 (26)4.2.4 齿轮的润滑 (27)4.3.1 各轴的设计计算 (28)4.3.2 各轴的结构设计 (29)4.3.3轴的强度校核 (31)4.4减速器箱体的设计 (33)4.4.1减速器设计原则 (33)4.4.2减速器的箱体设计尺寸： (34)5 总结 (35)致谢 (36)参考文献 (37)1 引言1.1 概论的发展经历了几百年的历史，但近几年提升机的类型很多，主要有斗式提升机，物料提升机，高效提升机，环链提升机等多种，各有其特点。

T系列脱水斗式提升机说明书

周聚天下管理目录一、产品型号 (1)二、用途 (1)三、工作原理 (1)四、结构简介 (1)五、技术参数 (2)六、安装与调试 (2)七、操作与维护 (3)八、易损件明细表 (4)九、附图 (4)一、产品型号及含义T二、用途T 系列脱水斗式提升机主要用于洗煤厂跳汰洗选后中煤或矸石的提升运输与脱水。

具有结构简单、运转可靠等优点。

三、工作原理T 系列脱水斗式提升机是在提升带水物料的过程中，漏斗式的杓斗沿倾斜的机身上升，并达到固液分离的效果。

其工作过程：物料从提升机底部供入，通过一系列杓斗向上提升至头部，并在头部进行卸载，从而实现在竖直方向或大倾角方向上运送物料。

同时完成分选产品在运输过程中的脱水工作。

四、结构简介T 系列脱水斗式提升机主要由尾部组件、尾部节段、封闭节段、过渡节段、头部节段、斗链和驱动装置等组成。

其结构简图见附图1。

1）驱动装置：驱动装置包括减速电机、链轮、头部组件等。

减速电机与头部组件的主轴之间用标准套筒滚子链联接。

头部组件包括方轮、驱动轴、轴承座以及拉紧装置等。

其结构简图见附图2。

2）斗链：斗链由杓斗和链板等组成。

杓斗用钢板冲压制成，其底板上交错排列着物料脱水所用的长方形孔。

杓斗通过螺栓紧固在链板上。

链板是采用45#扁钢并通过冲孔、调质等工艺制作而成的耐磨件。

3）尾部组件：尾部组件包括尾轴、尾轮和尼龙轴承等，尾轴安装在两个法兰盘轴承体上。

两个尾轮的其中一个用键与轴固定，另一个则自由安装在轴上，这样自由尾轮可以补偿由于斗链不均匀磨损或不均匀伸长所造成的位移错位。

4）机壳：机壳包括头部节段、封闭节段、尾部节段等。

所有节段均为金属焊接结构，各节段之间通过法兰使用螺栓联接，为了防止漏水，在法兰盘的接口衬有胶垫。

为确保斗链能在各阶段内的导轨上作连续运动，导轨采用角钢和扁钢制作，扁钢通过沉头螺栓固定在角钢上，若导轨磨损只须更换扁钢即可继续使用。

五、技术参数六、安装与调试1、安装前的准备安装前应认真检查，根据发货清单清点设备及随机附件是否齐全，同时应检查装运中是否造成设备损坏及随机附件丢失，并及时通知制造厂家。

斗提机说明书

TH型斗式提升机产品说明书一、TD型、D型斗式提升机（一）概述TD、D型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m，其特点为：结构简单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60℃。

TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效率高，料斗形式多，应优先选用。

（二）技术参数注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、斗提机料斗用途：浅料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

1（三）TD型斗式提升机外形尺寸图2TD型提升机动力参数3订货型号编写订货型号包括：型号及料斗形式－驱动号－上下轴距（m）－左右装。

例如：TD315型、深斗Sd、驱动号C2、上下轴距20.04m、右装斗提机型号为：TD315Sd－C2－20.04－右装1.驱动装置2.上部区段3.中部机壳4.挡板5.带斗6.下部区段D型提升机结构参数D型提升机动力参数5订货型号编写订货型号包括：型号及料斗形式－进卸料口形式－检视门位置－驱动号－上下轴距(m)－左右装。

例如：D160型、浅斗Q、卸料X1进料J1、检视门K1Z1、驱动号C1、上下轴距11.42m、右装斗提机型号为：D160Q－X1J1－K1Z1－C1－11.42－右装二、TH型、HL型斗式提升机（一）概述TH、HL型环链式提升机适用于垂直输送琢性较大的粉状、粒状、及小块状的物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链条经特殊处理寿命长，下部采用重力自动张紧装置，能保质恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

斗式提升机设计说明书书

课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机的选型设计课程设计内容与要求：1. 设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρ=1.4g/cm3B2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管的直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1.1 斗式提升机的简介 (2)1.2 斗式提升机的特点（优缺点） (4)1.3 斗式提升机的应用 (5)2 选型计算与校核及各种系数的确定 (5)2.1 斗式提升机输送能力的计算 (5)2.2 电机功率大小的计算选择 (6)3 斗式提升机的布置与确定 (8)3.1 检视门 (8)3.2 进料口 (8)3.3 卸料口 (8)3.4 传动装置置法 (8)4 基础尺寸的确定 (8)地脚孔尺寸的确定 (8)5 设备的运行与维修 (9)5.1斗式提升机的安全操作规程 (9)5.2斗式提升机的维护保养 (9)6 参考资料 (10)致谢 (11)1 前言1.1 斗式提升机的简介斗式提升机作为一种应用极为广泛的垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等。

TB型斗式提升机说明书

TB型斗式提升机（一）、概述TB型垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料，如矿山、煤炭、焦炭、水泥、石沙等，是一种新型节能、高效的提升设备。

TB斗式提升机采用板式套筒滚子链条作为牵引构件，是NE板链斗式提升机的过渡产品。

采用重力式方式卸料，适用松散密度<2t/m的中、大块状的磨琢性物料。

被输送物料的温度不超过250℃。

TB斗式提升机提升高度在5m-50m 之间，输送量范围20-560m/h。

TB斗式提升机为板链式、重力诱导卸料的提升机设备。

该机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

链条是优质合金钢高强度板式链条，耐磨可靠，驱动部分采用硬齿面减速机。

（二）、技术参数型号最大给料粒度mm斗距mm 宽度mm 容量L最大提升能力（m3/h）TB250 90 200 250 3 29TB315 100 200 315 6 72TB400 110 250 400 12 121TB500 130 320 500 25 191TB630 150 400 630 50 294 （三）、结构特点1、提升范围广，不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。

2、驱动功率小，能耗低，节能。

提升相同高度的物料能耗约为环链式提升机的1/3~1/2。

3、整机采用全密封设计，运行时无粉尘污染。

4、机壳采用压筋结构，刚性好，精度高，外形美观。

（四）、TB斗式提升机分为下部区段，中间节，上部区段，以及驱动装置。

（五）、提升机的安装说明斗式提升机系分成各个部件，由制造厂运往使用，场地进行接桩，TB型斗式提升机为垂直式，因此安装提升机的基础承受着提升机的全部重量，在提升机安装前必须对基础布置进行检查。

安装提升机按以下的顺序有序进行，在基础上根据图纸安装基础螺钉，将提升机下部区段暂时紧固于基础上，以后再下部区段上依次（根据工厂印记或编号）逐一安装中间机壳标准节，如有非标准节应在所有标准节安装完毕，安装上部区段前将非标准节装上，再连接上部区段及头罩，然后安装传动平台，在传动平台上安设传动平台，在传动平台上安装减速机、电动机、联轴器和逆止装置、保护罩等。

D型斗式提升机说明书

几3力」用滿獅WjmMis 禺诫腑加师国注咖鞘蒯附加朋M 谢他浹(L覘D 妙拗Hi 狮爾狀因2占蹴九柳机兑 4成申夕檜椒 6.料牛7 . TfM目录1、用途及特点 (2)2、结构说明、外形图与外形尺寸.......................... ..23、提升机的技术规范 (5)4、本机订货代号的写法.................................... ..65、提升机成套表及H和L值............................... ..76、提升机工作原理与结构特征 (15)7、提升机的安装，调整和试运转.......................... ..15 &提升机的使用维护事项. (16)9、滚动轴承目录17D 型胶带离心斗式提升机一、用途及特点本系列提升机为垂直斗式提升机，它适用于向上输送粉状、粒状、小块状的无磨琢性或半磨琢性的散状物料，如煤、砂、焦末、木屑、水泥、白粉、碎块、矿石等。

本机的特点为快速离心卸料，并采用胶带作为牵引机件，故不适用于输送大块、磨琢性高以及揭取阻力大的物料。

被输送物温度不应超过60C，如采用耐热胶带允许150C。

本机共有四种规格：D160；D250；D350；D450。

本机的输送量在 3.1~6立方米/小时。

我厂生产提升机高度大约在4~30米范围内。

二、结构说明，外形图与外形尺寸（一）本机系垂直胶带离心式：它由牵引机件（系采用挠性输送胶带）、料斗、带有传动滚筒的上部驱段、带有拉紧滚筒和螺旋拉紧装置的下部驱段、中间有机壳和传动装置所组成；其运行部分（牵引机件和料斗）在整个高度中，均封闭在机壳内。

在下部驱段上装置一进料口，输送物料由下部驱段进料口加入底部而被运动着的料斗所揭取提升向上，通过传动滚筒借离心力和物料重力的共同作用进行卸料，输送物料由上部驱段出料口泻出。

传动装置位于提升机上部，系用J0型电动机（出口采用J02型），三角皮带传动轮，LQ型减速器，平衡联轴器及其安装的底座所组成，整个传动装置固定在上部传动的机壳上（见图1），再通过传动装置带动传动滚筒和牵引机件连续运转。

NE型斗式提升机设计说明

NE型斗式提升机设计说明NE型斗式提升机是严格按照按JB3926-85《垂直斗式提升机》标准设计制造，目前我们常用的斗式提升机均为垂直式，较新型。

斗式提升机被广泛应用于冶金、化工、建材、矿山、粮油、塑料、医药、食品、饲料等行业。

NE型斗式提升机选型原则：1、原始参数：物料名称，物料特性(粒度mm、松散密度t/m3、温度、湿度、粘性、磨琢性等),输送量m3/h，提升高度。

例如：型号：NE50 输送物料：石灰石块输送量：28m3/h 最大颗粒：55mm 物料容量：1.3t/h 最大提升高度：60m功率：22KW 提升速度：0.8m/s 斗距：304.8mm料斗容积：14.7L(1m3=1000L)2、料斗型式：a、浅料斗(Q)：前壁斜面大而深度小，适用于潮湿和流散性差的物料。

b、深料斗(S)：前壁斜面小而深度大，适用于干燥且流散性好的物料。

3、牵引构件的种类：a、胶带：成本低，质量小，可使用较高的速度，工作平稳，噪音低，但胶带强度低，料斗在胶带上的固定处为薄弱环节，所以提升高度一般不大。

b、链式提升机：与胶带相反，允许较大提升高度，但链传动会产生动载荷。

4、装料特性：a、掏取式：主要用于输送粉状、小颗粒、小块状的无磨琢性和半磨琢性散装物料，不会产生很大阻力，速度为0.8～2m/s。

b、流入式：主要用于输送大块状和磨琢性物料，料斗布置很密，料斗速度较低，一般不超过1m/s，多用于重力卸料。

5、卸料特性：a、离心式卸料：适用于流散性好的粉状、小颗粒、小块状的物料，主要用于带式提升机，斗速较快，速度一般取1～2m/s，现已有5m/s。

b、重力式卸料：适用大块状和磨琢性物料，并适用料斗连续布置，斗速较慢，速度一般取0.4～0.6m/s。

c、混合式卸料：介于两者之间，速度一般取0.6～0.8m/s。

6、安装方式：垂直式、倾斜式二、牵引构件：1、牵引构件作用是承载、传递动力，要求强度高，扰性好，延伸率小，重量轻。

斗式提升机毕业设计说明书

目录1 斗式提升机的概述 (2)1.1 斗式提升机的概述以及发展现状 (2)1.2 NE系列斗提机的原理和主要结构 (2)1.3 斗式提升机的分类 (3)1.4 设计方案的说明 (4)2 斗式提升机畚斗和输送链的选择 (5)2.1 畚斗型号的选取 (5)2.2 链条的选择 (7)2.3 链轮的选择 (8)3 斗式提升机传动系统的设计计算 (10)3.1 电动机的选择 (10)3.2 链传动的设计 (13)3.3 轴的设计 (16)4 斗式提升机的结构尺寸 (19)5 维修保养 (22)设计总结 (22)谢词 (23)参考文献 (24)1 斗式提升机的概述1.1 斗式提升机的概述以及发展现状β>方向上输送物料的设备，斗式提升机是专门用在竖直或者大倾角()070它的优点是能垂直方向输送物料，占地面积很小。

与倾斜的带式输送机相比，提升机同样的高度所需通过的输送路程可大为缩短。

斗式提升机按型号可分为TD，HL，TB，NE等型号，TD型应用最为广泛，牵引构件时皮带，速度比较高，主要适用于输送松散密度较小的粉状和粒状以及小块状无磨琢性的散装物料，其驱动功率较小，产量不高。

而NE型斗式提升机是新型的技术，采用板链式的牵引构件，输送量较大，提升高度高，同时尺寸也随之增大，驱动功率也增大。

国内外斗式提升机的发展很快，主要体现在:一方面是功能的多元化、应用范围的扩大。

如NE系列斗式提升机的出现。

另一方面是斗提机的输送量、提升高度等有所改进，并成为未来发展的核心方向。

目前，我国生产的斗提机类型较多，主要特点是：驱动功率小，主要是在物料的提升过程中几乎无回料和挖料现象，因此无效功率少；提升范围广，提升高度高，运行可靠、平稳，可提升物料的类型广；提升机的喂料采用流入式，无需料斗挖料，材料之间不易发生挤压和碰撞现象。

虽是如此，但是我国的斗提机技术与国外还是存在不小的差距。

1.2 NE系列斗提机的原理和主要结构板链式斗式提升机主要由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

TH250斗式提升机设计说明书

第一章绪论第1.1节概述斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。

适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等。

中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。

1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。

此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。

斗式提升机就是输送机的其中一种。

国内斗式提升机的设计制造，技术是 50 年代由前苏联引进的, 直到 80 年代，几乎没有大的发展。

在此期间, 虽各行业就使用中存在的一些问题也作过一些改进, 如ZL型和钩头链式斗式提升机的设计等工作, 但大都因为某些原因未能得到推广[19]。

自 80 年代以后, 随着国家改革开放和经济发展的需要, 一些大型及重点工程项目引进了一定数量的斗式提升机, 从而促进了国内斗式提升机技术的发展。

有关斗式提升机的部颁标准JB 3926—85 及按此标准设计的TD、TH 及 TB 系列斗式提升机的相继问世, 使我国斗式提升机技术水平向前迈了一大步, 但与国际先进水平相比仍存在相当大的差距,尤其是板链式斗式提升机存在的差距更大一些。

随着国民经济的发展运输机械行业在引进、吸收、消化了世界各国斗式提升机的最新技术，并结合我国实际情况，设计出THG型和TDG型高效斗提机系列，以满足市场对大运输量、大提升高度及结构紧凑的新型高效斗提机的需要。

THG、TDG型斗提机优点：1THG、TDG型斗提机优点输送量大、提升高度高；2斗型合理，容量大；3环链采用合金钢制造，经表面和热处理后，硬度适中，强度高，耐磨性好；4胶带采用钢丝绳编织芯胶带，韧性好，强度高；5头尾部和中部机壳全部作了密封处理，物料及粉尘不外扬，不会造成环境污染；6传动装置中采用了垂直轴减速器和液力偶合器，并配有逆止装置，使得传动装置结构紧凑，实现了柔性传动。

斗式提升机说明书.doc

斗式提升机说明书河北宏泰环保工程有限公司电话：3011-66688688TD系列斗式提升机产品概述:TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。

TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。

TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D 型斗式提升机相比输送效率高、料斗形式多，应优先选用。

TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列斗式提升机主要特点:1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。

本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。

提升高度高.提升机运行平稳,因此可达到较高的提升高度。

TD系列斗式提升机基本结构:TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。

YZ 型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。

斗式提升机设计说明书

斗式提升机设计说明书课程设计字第院（系）专业班级姓名x x x x x年月日课程设计任务书材料科学与工程学院材料科学与工程专业学生姓名学号课程设计题目: 斗式提升机得选型设计课程设计内容与要求：1、设计基本参数1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1、4g/cm3 2）布置要求：垂直输送，提升高度42m3）输送量：45 m3/h；料仓为3×3m4）下料溜管横截面为圆形2．设计要求1）对斗式提升机进行选型计算2）溜管与方圆接头设计下料速度：1、8m/s；下料量：Q=3600Fv m3/h；溜管得直径≮200mm；方圆接头角度＜15°3）料仓设计4）绘制立面图，平面图，设备订货单，预留孔，基础图，进出口图；撰写设计说明书3．绘图要求按土建制图标准进行4．参考资料水泥工厂设计手册，粉体工程及设备5．绘图工具计算机（AutoCAD）绘图目录1 前言 (2)1、1 斗式提升机得简介 (2)1、2 斗式提升机得特点（优缺点） (4)1、3 斗式提升机得应用 (5)2 选型计算与校核及各种系数得确定 (5)2、1 斗式提升机输送能力得计算 (5)2、2 电机功率大小得计算选择 (6)3 斗式提升机得布置与确定 (8)3、1 检视门 (8)3、2 进料口... (8)3、3 卸料口... (8)3、4 传动装置置法... (8)4 基础尺寸得确定 (8)地脚孔尺寸得确定... (8)5 设备得运行与维修 (9)5、1斗式提升机得安全操作规程 (9)5、2斗式提升机得维护保养 (9)6 参考资料 (10)致谢 (11)1 前言1、1 斗式提升机得简介斗式提升机作为一种应用极为广泛得垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准与国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状得无磨琢性及磨琢性小得物料，如：煤、水泥、石块、砂、粘土、矿石等。

课程设计说明书斗提机

课程设计说明书题目：重载斗提机院（部）：专业：班级：姓名：学号：指导教师：完成日期：目录1 设计任务 (1)2 重载斗提机的结构设计2.1 引言 (8)2.2 结构设计原理 (12)2.3 设计过程 (18)2.2 结构强度校核 (12)3 重载斗提机三维造型及装配3.1 零件三维造型 (23)3.2 重载斗提机装配过程 (26)3.3 渲染及干涉检查 (29)4 CAXA制造工程师设计4.1 链轮结构设计 (30)4.2 刀具轨迹生成 (32)4.3 轨迹仿真 (35)4.4 G代码生成 (38)4.5 工艺卡片 (45)5 设计小结 (56)参考文献 (58)附录 (59)1设计任务了解重载斗提机的相关原理、组成，并查找相关资料，设计相应的零部件结构或机构，实现重载斗提机的基本功能要求。

主要内容为重载斗提机装配的手工绘图、以及相关零部件的二维图设计和手工绘制图。

选择典型零件进行工艺分析，用CAXA制造工程师进行造型设计，编写机械加工工艺过程卡片，并生成刀具轨迹及加工仿真。

在造型设计中，要求使用尽可能少的命令来达到最佳的设计效果，设计的零件占用的计算机内存尽可能的少。

在装配过程中，选择最佳的装配过程及步骤，以满足重载斗提机的基本功能要求，并进行三维实体的渲染、零件的干涉检查等。

2重载斗提机结构设计2.1引言斗提机即斗式提升机，斗提机是一个传统的叫法。

它是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。

分为环链、板链和皮带三种。

斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。

斗式提升机设计说明书

斗式提升机设计说明书斗式提升机简介斗式提升机是一种垂直或倾斜度很大的输送块料、颗粒、或粉状物料的设备，在农业机械,粮库和粮油工业中得到广泛使用。

在农业机械中常在各种脱粒、清选、烘干和饲料加工以及输送机械上使用。

斗式提升机的基本构件由机头、机筒、机座、料斗、料斗牵引装置等组成，它具有结构紧凑，提升高度大，生产率高。

斗式提升机根据料斗的形式分为深斗式、浅斗式、和无底料式；按卸料特性分为离心式、重力式和混合式。

斗式提升机的主要特点主要性能特点：1．结构紧凑，外形整齐，轻巧，美观，并设有自动报警装置，当失速堵塞或皮带跑偏时能自动发出报警信号，同时自动切断电源；2．工作稳定可靠，.操作和维修保养简便，头轮流化优质橡胶增大摩擦，运转平稳；3．机座可装顺，逆两向进料斗，供用户按要求采用；4．主要部件采用机械折弯咬边联结和焊接，密封性能好；5．用高强度平胶带做牵引带，牵引力强，耐用可靠；6．传动装置可采用摆线针轮减速机或者用电动机通过三角带轮带动悬挂式轴装减速器，传动平稳，可靠，噪音小，安装维修方便；8．采用超高分子聚乙烯畚斗输送物料，噪音低，使用寿命长；9．设有回流挡板，从而不使物料回流发生堵塞。

斗式提升机输送工作原理该机的工作原理：当电动机通电转动，通过联轴器，带动头轮，使料带有上到下循环运动，料带上装有畚斗，畚斗以恰当的间距紧固在此带上，把通过料口进入的物料装满并传送到提升机头部，当皮带在头轮上转过去时，作用在畚斗的离心力使物料从畚斗中弹身射出来，由于头部外壳按抛物线设计，使物料从出料口下料，可调的挡板装置，可挡住物料从提升机的下料管中回流，在头部的带轮下面安装了一个不、对称的鞍座，能防止灰尘积聚和物料从管道中自落入机座，而空的畚斗又经过皮带轮转动回到提升机机座，装满料后被提升上来，并下料，这样，反复循环，把底部物料提升到指定高度的地方下料，达到垂直提升要求。

总体部分：提升机毕业设计QQ774864685含全套图纸斗式提机有两种装料型式：（1）掏取式：由料斗在尾部机壳的物料中掏取装料。

斗式提升机说明书

斗式提升机说明书一、产品概述斗式提升机是一种常用的垂直输送设备，主要用于将散状、粒状或块状的物料从底部升至顶部的过程。

该机具有结构简单、工作可靠、运行平稳等特点，广泛应用于建筑材料、化工、冶金、矿山等行业。

二、产品结构与工作原理1. 结构：斗式提升机主要由机体、提升机链条、斗板、传动装置、驱动装置和紧急停车装置等组成。

机体由钢板焊接而成，具有足够的强度和刚性。

2. 工作原理：斗式提升机的工作原理是通过驱动装置带动提升机链条和斗板沿提升机的轨道上下运动，实现物料的垂直输送。

在运行过程中，物料由进料口进入机体内，然后被斗板抓取，随着链条的升降运动，物料逐渐向上运送，最终从卸料口排出。

三、使用方法与注意事项1. 安装：在安装斗式提升机之前，首先要确保提升机的基础牢固可靠。

然后按照提升机的安装尺寸要求，正确安装主体结构和驱动装置，同时确保链条调整到适当的张紧度。

2. 使用：在使用斗式提升机之前，要首先对设备进行全面检查，确保各个部件正常运行。

使用时，要按照提升机的额定容量和提升速度进行物料的投入，避免超载运行。

同时，要定期进行润滑保养工作，保持设备的正常运行。

3. 注意事项：1) 在操作斗式提升机时，要注意安全，禁止身体接近机体进料口和卸料口，防止发生事故。

2) 在运行中，如有异常情况或异常噪音，请立即停止使用，并进行检修。

3) 禁止在提升机正常运行时对设备进行任何改动或维修，以免发生意外。

4) 定期检查提升机链条的磨损程度，及时更换磨损严重的链条，以保证设备的正常运行。

四、维护与保养1. 润滑：定期对斗式提升机进行润滑保养工作，按照设备厂家提供的润滑图纸或说明书，对各个润滑点进行润滑。

同时要确保添加的润滑油质量和用量符合要求。

2. 清洁：定期对斗式提升机进行清洁，清除积尘和杂物。

清洁时要注意安全，关闭设备电源，并采取必要的防护措施，以免发生意外。

3. 检修：定期开展设备的全面检修，包括检查链条的磨损程度、传动装置的工作状态、电气部件的连接情况等，对发现的问题及时处理。

斗式提升机说明书

斗式提升机说明书河北宏泰环保工程有限公司电话：3####TD系列斗式提升机产品概述:TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。

TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。

TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。

本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。

提升高度高.提升机运行平稳,因此可达到较高的提升高度。

TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。

YZ 型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。

NE斗式提升机说明书

NE系列斗式提升机使用说明泊头市盛康机械设备有限公司前言NE型板链提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

NE型板链斗式提升机是由本公司引进的国外同类产品先进技术开发的产品。

NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

一、NE系列板链斗式提升机工作原理：NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

本系列提升机规格多(NE15~NE800共11种)，提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机。

该机采用全封式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

二、NE系列板链斗式提升机主要结构:NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。

驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动下部装置---安装有自动张紧装置。

三、NE系列板链斗式提升机主要部件特点:1.提升范围广。

这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度< 250度的高温物料。

2、输送能力大。

提升量可达15-800立方米/小时。

3.能耗低。

这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%。

皮带斗式提升机设计说明书

皮带斗式提升机摘要斗式提升机是一种被普通采用的垂直输送设备，用于运送各种散状和碎块物料，例如水泥，沙，土煤，粮食等，并广泛地应用于建材、电力、冶金、机械、化工、轻工、有色金属、粮食等各工业部门。

斗式提升机的结构特点是：被运送物料在与牵引件连结在一起的承载构件料斗内，牵引件绕过各滚筒，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路,连续运动输送物料。

驱动装置与头轮相连，使斗式提升机获得动力并驱使运转。

本次设计主要针对TD250的整体结构设计，驱动滚筒的设计,电机、减速机、皮带等主要零部件的选择及驱动轴的设计校核。

关键词：斗式提升机,滚筒，驱动装置，张紧装置，牵引件The bucket elevatorABSTRACTThe bucket elevator is a common vertical transportation equipment for the delivery of a variety of bulk and fragments of materials such as cement， sand，soil, coal, grain， and is widely used in building materials, electricity，metallurgy， mechanical, chemical industry, light industry， nonferrous metals，grain and other industrial sectors. Bucket Elevator is the structural characteristics: the materials being transported together with the traction of carrying components of the hopper， the traction around the drum pieces, forming a closed loop containing a branch of a delivery of materials and a branch of the non-delivery of materials, the Movement for conveying materials. The design of the main TD250 overall structural design， the design of the drive pulley, the select of motor, reducer, belt and other parts and the drive shaft design verification。
