镜头组立基本知识（上）

光学梦想：从这里开始！

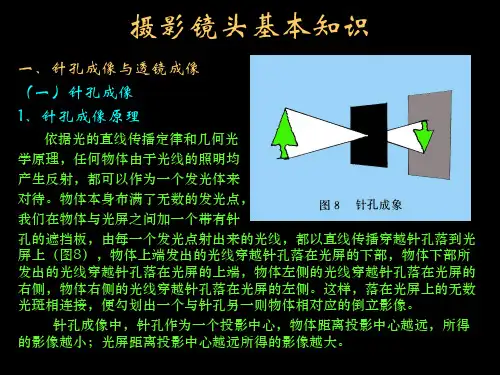

镜头成像原理：小孔成像----镜头

用一个带有小孔的板遮挡在屏幕与物之间，屏幕上就会形成物的倒像，我们把这样的现象叫小孔成像。前后移动中间的板，屏幕上像的大小也会随之发生变化，这种现象说明了光沿直线传播的性质。现在的一些照相机和摄影机就是利用了小孔成像的原理——镜头是小孔（大多数安装凸透镜以保证光线成像距离），景物通过小孔进入暗室，像被一些特殊的化学物质（如显影剂等）留在胶片上（数码相机、摄影机等则是把像通过一些感光元件存储在存储卡内）。群组镜头系列：

变焦镜头系列：

CCTV标清/高清系列：

镜片的分类：1.按镜片的结构分：a:粘合镜片b:单片镜片2.按镜片的材质分：a：玻璃镜片b：塑料镜片C﹕玻璃/塑胶镜片3.按镜片的形状分：球面镜（凸透镜、凹透镜）、非球面镜、平面镜、棱镜部品的分类：部品:指除镜片外用于组立的其他非玻璃材料.

1、镜头组立知识了解组立专业术语☆组立: 将零部件按照设计要求进行先后顺序的组装过程，叫组立。一般指部品和

镜片经过组立加工组合在一起的完成品.

☆接着:即点胶，就是将两种或两种以上物质粘在一起,使其不脱离.在两个物体中间,使之不脱离的物质就叫接着剂.☆熔着: 利用熔着头的高温,将塑胶部品熔化,以使镜片与镜框接着并形成一定強度以达到固定镜片之目的过程.☆焊接:在两者或两者以上固定金属间,利用比金属熔点更低的焊锡,经毛细现象原理将此两者金属物接合成一体.

2、镜头的组成基本要素：w镜片群組：是镜头主要组成要素﹐作用是汇聚光线在底片上形成景物的图像w光圈組件控制进光量wZoom﹑Focus﹑Iris 作动机构控制镜片群组的移动(实现变焦和调焦)和光圈的开合w电子电路部分控制和驱动镜片群组的移动和光圈的开合w接口将镜头的输出要素(镜片群组汇聚的光线和电子信号)与相机连接

3、变焦镜头的基本构成：

4、镜头组装的主要要素：

5、镜头组装的基本流程：w按镜头组装流程的区段可分﹕主线和副线主线﹕将各组件组裝成整机后调试﹑检测﹑检查。(下图为主线的主要流程名)副线﹕完成鏡片群组件和加工料

6、群组镜片的组装：

镜片的压入

w镜片的压入﹐主要有四种﹕(一)﹑自动压入机----移管设备，用于FUJINON镜片組裝。(利用吸气放入镜片，作用在镜框上﹐用气压控制压入量)

(二)﹑气动打压机----多用于群组镜片组立打压，以保证镜片组入的水平。(作用在镜片上﹐利用气压控制压入量)

(三)﹑加压机-----目前用于宾得机种的组装。(作用在镜片上﹐

利用行程控制压入量)

(四)﹑吸棒压入----根据镜片外径制作，成本便宜，广泛应用于各机种。(作用在镜片上﹐利用手感控制)

7、镜片的固定方式：镜片的固定w镜片的固定﹐主要有三种﹕热熔、UV胶、压环锁付等。(一)、热熔﹕目前三洋群组使用，操作简单，作业效率高。

(二)﹑UV固化：由作业者操作控制，作业要求精度高（部分

机种需进行本固化）。UV照射机:将部品放在紫外线下进行照射。利用强光使部品上的胶液迅速硬化。注意：由于发出的紫外线会灼伤皮肤，故不可直接接触。

(三)﹑压环锁付：由作业者手动锁付或借用锁具控制，作业操作简单，作业后需检查镜片是否有松动。

1401B胶水:一种用来接着塑料部品的胶水，接着后自然干燥，干燥时间24H。

---待续
