逻辑板维修 新
显示器逻辑板维修的方法
显示器逻辑板维修的方法显示器逻辑板是显示器的核心部件之一，负责接收来自输入信号源的数据并将其转换为图像显示在屏幕上。
在长时间使用过程中，逻辑板可能会出现故障，导致显示器无法正常工作。
针对这种情况，可以通过以下方法进行维修:1. 查看连接:首先，检查逻辑板与其他部件的连接是否牢固，包括电源线、数据线、视频线等。
确保它们没有损坏或松动，如果发现问题可以重新连接或更换。
2. 清洁接口:有时，逻辑板上的接口可能会受到灰尘或腐蚀的影响，导致信号传输不畅。
可以使用棉签和洗涤酒精轻轻擦拭接口以去除污垢，并确保它们干燥后再次连接。
3. 检查电源:逻辑板所配备的电源模块可能会出现故障。
通过使用万用表检测电源输出电压是否正常，可以判断电源是否损坏。
如果电压异常或没有输出，可以考虑更换电源模块。
4. 重新焊接:逻辑板上的焊点可能存在松动或没有正确连接的情况。
使用焊接铁和焊锡，重新焊接可能引起故障的焊点，以确保信号传输正常。
5. 更换电容:逻辑板上的电容器也是常见的故障点之一。
如果检查电容器时发现它们的外观似乎有损坏或漏液的迹象，应及时更换它们。
注意在更换电容时保持正确的电极极性。
6. 升级固件:有些显示器的逻辑板上可能有可以升级的固件。
更新固件可能修复一些已知的软件问题和漏洞，提高显示器的稳定性和性能。
可以在显示器厂商的官方网站上查找适用于逻辑板的固件升级。
7. 专业维修:如果以上方法无效，或者您不具备维修技能，可以选择将显示器逻辑板送去专业维修中心修理。
专业技术人员能够准确诊断并修复逻辑板故障，确保显示器正常工作。
综上所述，对于显示器逻辑板的维修，可以采取多种方法，从检查连接和清洁接口开始，到检查电源和焊接，更换故障电容，升级固件等。
如果无法自行解决问题，可以寻求专业维修服务。
无论采取何种方法，保持维修环境整洁，小心操作，确保安全。
三星电视维修逻辑板故障方法
三星电视逻辑板作为三星电视的重要组成部分之一，不仅提供着三星电视驱动功能控制功能还能够很好地去进行接收信号，对此闪电家修将三星电视逻辑板介绍给大家，下面闪电家修介绍的请看三星电视逻辑板的介绍。
一起来看三星电视维修逻辑板故障方法吧。
三星电视逻辑板三星电视逻辑板—三星电视逻辑板简介介绍逻辑板也叫屏驱动板，中心控制板，TCON板。
目前国内的主要通用逻辑板生产商有视显光电。
逻辑板的作用是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS 信号，再直接送往液晶屏的LVDS接收芯片。
通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
驱动液晶屏显示图像。
逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变。
三星电视逻辑板—三星电视逻辑板维修方法1、电阻检测法：在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。
2、对照法：因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。
实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。
这样既可获得一手维修资料，也有助于查找故障元件。
3、上电测试法：上电测试主要检测以下关键点：检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V或12V 两种）。
检查逻辑板上DC/DC转换电路产生的3.3V、2.5V或1.8V供电是否正常（不同屏厂家的标注不相同，如AUT420HW04屏逻辑板上3.3V用“V3D3”标注）。
检查逻辑板上DC/DC转换电路产生的VDA电压是否正常，该电压通常在15.8V左右。
注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD标注，电压为15.81V。
逻辑板白屏故障维修要点
逻辑板5V或3.3V工作电压正常情况下：
一、第一个电压是10V(或12V)VDD
它是由5V（或3.3V）的屏供电电压经过一个简单升压后，产生的一个电压。
二、第二个电压是25V(或30V)VGH
它是由DC---DC电路输出的。
三、第三个电压是负7V VGL
它也是由DC---DC电路输出的
一般来说检修屏电路，当检测这3个电压都正常的话，接着就要考虑主芯片是否虚焊、以及是否损坏等。
还要检查的一个重点就是屏线，看屏线有没有装到位、是否接触良好？必要时清洗一下屏线。
另外屏的DC变换电路，第一个要检查的就是滤波电容，第二个就是DC--DC 电路的IC坏的多。
做完以上这几步后，如果还不能排除故障，建议不要花费精力维修，直接申请逻辑板OK。
逻辑板维修方法

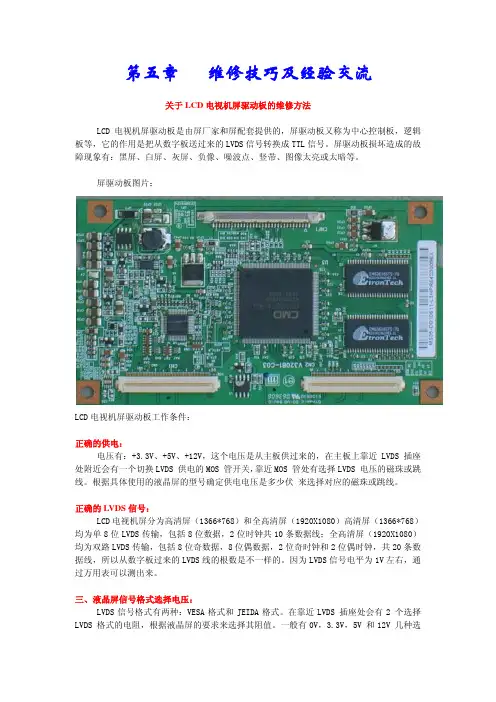

第五章 维修技巧及经验交流关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右，通过万用表可以测出来。
三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。
一般有0V，3.3V，5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四：帧频选择端口：有些屏具有这个端口，如奇美屏。
在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。
如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。
常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
液晶电视逻辑板的维修经验
液晶电视逻辑板的维修经验文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

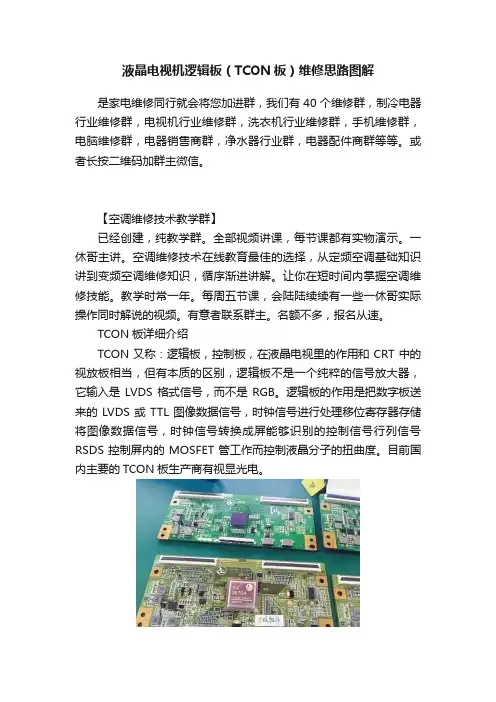

液晶电视机逻辑板（TCON板）维修思路图解
液晶电视机逻辑板（TCON板）维修思路图解是家电维修同行就会将您加进群，我们有40个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
【空调维修技术教学群】已经创建，纯教学群。
全部视频讲课，每节课都有实物演示。
一休哥主讲。
空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常一年。
每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主。
名额不多，报名从速。
TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON板生产商有视显光电。
TCON板在显示器中的功能示意图TCON板板构架图TCON板的供电:不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。
液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
逻辑板的维修方法以及电路图-视显光电
逻辑板的维修方法以及电路图-视显光电逻辑板又称控制板或T-CON 板，T-CON 是Timming Controller 的英文缩写，意思是时序控制电路。
目前国内的主要通用逻辑板生产商有视显光电。
CRT 电视已经有几十年的历史了，传统的CRT 电视是通过扫描的方式工作的，信号都是串行的，而现在的电视标准又是根据CRT 电视制定的，所以电视信号经电视机主板解码后输出的也是串行信号，我们知道液晶显示器是采用矩阵显示的方式工作的，处理的是并行信号，也就是说，如果将主板解码后的电视信号直接送往液晶显示器显示，液晶显示器是不能显示的。
必须有一个将串行信号转换为并行信号的装置，液晶显示器才能将电视信号显示出来，于是便有了T-CON 板，T-CON 板就是一个将串行信号转换为并行信号的装置。
主板输出的电视信号，在T-CON 板中，进行拆解、重新组合，最终形成液晶显示器的行驱动和列驱动需要的控制信号和数据信号。
一般的T-CON 板电路大致可以分为三大部分:信号处理电路（主IC 及其外围电路）、灰度形成电路（GMA 形成电路）、供电电路(DC/DC 电路)。
信号处理电路主要是将主板传输来的电视信号转换为液晶屏显示需要的控制信号、像素信号、辅助信号等；灰度形成电路主要是形成液晶显示器显示所需要的灰度信号（灰度可以使液晶屏的显示更有层次感，使显示更加丰富鲜明）。
供电电路主要是形成信号处理IC、行驱动和列驱动的供电电压以及TFT 的开关电压（TFT 开启电压VGH、TFT 关闭电压VGL）等。
T-CON 板常见故障及分析：1 显示画面颜色异常一般来说，液晶屏显示画面的颜色异常，与信号处理IC 有很大的关系，信号处理内部结构复杂，集成度高，很容易被静电和突发的强电压、大电流损坏。
大多数的画面异常是信号处理IC 损坏引起的。
IC 输出液晶屏显示需要的控制信号和像素信号，IC 损害后，控制信号无法完成对像素信号的有序排列，所以产生画面异常。
液晶电视逻辑板维修方法
液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件；英文 : timing controller的缩写为T-CON 中文：时序控制电路市场上主要的逻辑板牌子有：视显光电。
原理T-CON板主要由五部分组成：1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。
电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。
作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。
TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。
主要接入脚：1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
TCON板电路主要由几部分组成：1.TCON IC(必须的）2.GAMMA IC（必须的）3.PM IC （必须的）4.GPM IC（OPTION)5.LEVEL SHIFT IC(GOA屏专用）逻辑板实物图一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。
逻辑板TCON板详细介绍及维修思路
逻辑板(TCON板)详细介绍及维修思路————————————————————————————————作者：————————————————————————————————日期：ﻩ逻辑板(TCON板)详细介绍及维修思路一、TCON板详细介绍ＴCON又称:逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器,它输入是ＬVDＳ格式信号,而不是ＲＧB。
逻辑板的作用是把数字板送来的ＬVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MＯSFET管工作而控制液晶分子的扭曲度。
目前国内主要的ＴCON板生产商有视显光电。
TCON板实物图逻辑板二、TＣＯN板在显示器中的功能示意图三、TＣON板的电压液晶屏工作电压大致分为五组，+３.3V＋3.3V,+５V+５V,+15V+15V，-15V-１5Ｖ，+４5Ｖ+45V,+３.3V+3.3V，+5Ｖ+５Ｖ可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理ＩC,把从数字板送过来的+１２V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，１、VGH（VOＮ）:是指gａte级的高电位,也就是打开gate级的电压。
２、ＶＧＬ(VOFF）:是gaｔe级的低电位,也就是关闭gate级的电压，在二阶驱动时此电压有效,在三阶驱动时，此电压只是用来产生Ｖgｏffl;3、ＶgoｆｆL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、ＶgｏfｆH：是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条ｇａte级关闭时由储存电容(CSONGATE)造成的电压值改变）,它的值基本上可以认为是Vgoｆfl+Vcoｍ;有些IC资料上面只提到了VGH和VＧL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VＧH、VＧL、VGOＦFＨ、ＶＧOＦFL都有,那是因为此IC支持二阶和三阶驱动。
逻辑板详细介绍及维修思路
逻辑板（TCONfi）详细介绍及维修思路一、TCONS详细介绍TCONR称：逻辑板,控制板,在液晶电视里的作用和CRT4的视放板相当,但有本质的区别,逻辑板不是一个纯粹的信号放大器, 它输入是LVD解式信号,而不是RGB逻辑板的作用是把数字板送来的LVD敏TTL图像数据信号,时钟信号进行处理移位存放器存储将图像数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS空制屏内的MOSFET工作而控制液晶分子的扭曲度.目前国内主要的TCONS生产商有视显光电.TCON&实物图逻辑板二、TCO NS在显不■器中的功能不■意图三、TCO熠的电压液晶屏工作电压大概分为了五组,+3.3V+3.3V, +5V+5M +15V+15V -15V-15V, +45V+45V +3.3V+3.3V, +5V+5VW 以通过降压稳压电路得到,其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+ 12V或+5V通过DC-DOt路把电压提升到液晶屏工作所需的电压,1、VGH（VON）M指gate级的高电位,也就是翻开gate级的电压.2、VGL（VOFF）是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平（使用在三阶驱动中,由VG宅过一个电压转换电路得到）.4、VgoffH:是gate级关闭电压中的高电平（在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容（CSONGATBI成的电压值改变）,它的值根本上可以认为了是Vgoffl+Vcom;有些IC资料上面只提到了VG用VGL那是由于,这颗IC只支持二阶驱动,有的IC资料上面VGH VGL VGOFFHVGOFF都有,那是因为了此IC支持二阶和三阶驱动.VDDG,VEEG二阶驱动的GATE勺开关电平.5、VCOM夜晶偏转基准电压；在PCB上VDDA^通过分压的回路分出10~14组电压,作为了IC内部DACM的输出VGMA勺基准电压,通过PC 由勺分压电路,产生多组参考电压,可以减少IC内部的分压电路.逻辑板电压图四、T COrNS板输入输出接口：目前国内主流逻辑板厂家视显光电支持的输出接口有：USI-T、EPI、CMPI（P2P接口）, MINI-LVDS RSDSTTL传统接口）,输入接口: LVDS V-BY-ONE dp1.2a、HDMI2Q五、T CO NS支持的输入视频格式：FHD@50 FHD@60FHD@120UHD@50UHD@60六、TCQrNS中的软件：1、视显液晶显示主板测试系统,2、视显液晶显示拼接控制系统,3、视显液晶显示背光控制系统,4、视显液晶显示驱动程序系统,5、视显数字变频器算法软件,6、视显FULLHtM晶屏驱动软件7、视显光电4K四色高清成像算法软件.七、TCQNS造成的故障现像有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗.单纯的看电路是不能从LVD酸送芯片发出的输出信号TXQUT- TXQUT+出内部包含的哪些数据信号,以及这些数据是怎么样排列的,由于不同厂家生产的LVD酸送芯片,其输出数据排列方式是不同的,因此逻辑板上的LVD酸送芯片输出格式必须要与液晶面板的接收格式相同,否那么就不配备,所以我们在点屏时一定要考虑这个问题,这也是必须要建立的重要资料.八、TCQNS使用维修方法1.电阻检测法在逻辑板不通电的情况下进行检测,主要检查逻辑板上的保险电阻是否开路,逻辑板上相关集成电路的电源脚和地间是否击穿, 逻辑板上的三极管是否漏电或不良.2. 对照法因上游厂家对屏上组件资料进行控制,目前没有多少逻辑板电路图可参考.实修时,可拿一块同型号好的逻辑板与坏逻辑板进行比照测试.这样既可获得一手维修资料,也有助于查找故障元件.3. 上电测试法上电测试主要检测以下关键点：(1) 检查上屏电压是否正常(不同型号屏的上屏电压存在差异,上屏电压主要有5V或12V两种).(2) 检查逻辑板上DC/DC专换电路产生的3.3V、2.5V或1.8V供电是否正常(不同屏厂家的标注不相同,如AUT420HWO4逻辑板上3.3V 用“V3D3 标注).(3) 检查逻辑板上DC/DC专换电路产生的VDA电压是否正常, 该电压通常在15.8V左右.注意：不同屏厂家的标注不相同,电压也有些差异,如AUT420HW04 屏逻辑板上用AVD所注,电压为了15.81V.九、故障维修实例C07逻辑板机型:TLM40V68P机芯：液晶LCD-MST6M68FQ故障现象：白屏分析检修：开机检查发现整机启动正常,但是屏亮起的时间较长, 且亮起后呈现白屏,伴音及整机其他功能均正常,因此将故障确定在逻辑板上.首先检测逻辑板各路供电,发现VGH的测点无电压,而正常时此检测点应有19.5V电压,再测其它几个检测点电压正常,取下逻辑板, 测VGH吨压输出端对地电阻为了0欧,显然这个问题就是因无VGH吨压引起,当取下滤波电容CP19时,复测VGH麻出端对地电阻恢复正常,将逻辑板装回原机,开机故障仍然如故,再测仍无VGH吨压,往前再测UP1第10脚有正常的直流2.25V和交流5V输出,VAA检测点也有正常的13V电压,由此确定无VGH曲压是因DP5开路所致,直接更换后后开机检测VGH值压有正常的19.5V电压输出,整机恢复正常.分析该故障形成是由于VGH值压是为了gate级提供的高电位,也就是翻开gate级的电压,当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障.逻辑板主要是由格式变换器和DC/DC£换器这两局部电路组成的.由以上这两个故障实例的分析检修过程, 我们可以看出逻辑板的大多数故障均出在DC/DC^换电路.十、TCONS维修总结（检修思路）。
液晶电视逻辑板维修方法
液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件；英文 : timing controller的缩写为T-CON 中文：时序控制电路市场上主要的逻辑板牌子有：视显光电。
原理T-CON板主要由五部分组成：1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。
电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。
作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。
TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障xx、图像翻转、图像发白等都是TCON电路造成。
主要接入脚：1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；3、屏供电多为12V或5V，现在屏多数是12V，如是xx屏全部是12V供电。
TCON板电路主要由几部分组成：1.TCON IC(必须的）2.GAMMA IC（必须的）3.PM IC （必须的）4.GPM IC（OPTION)5.LEVEL SHIFT IC(GOA屏专用）逻辑板实物图一直以来都被很多xx误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。
逻辑板TCON板详细介绍及维修思路
逻辑板（TCON板）详细介绍及维修思路一、TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON 板生产商有视显光电。
TCON板实物图逻辑板二、TCON板在显示器中的功能示意图三、TCON板的电压液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。
液晶电视逻辑板维修方法
液晶电视逻辑板维修方法Revised on November 25, 2020液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件；英文 : timing controller的缩写为T-CON 中文：时序控制电路市场上主要的逻辑板牌子有：视显光电。
原理T-CON板主要由五部分组成：1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。
电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。
作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。
TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。
主要接入脚：1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V 供电。
TCON板电路主要由几部分组成：IC(必须的）IC（必须的）IC （必须的）IC（OPTION)SHIFT IC(GOA屏专用）逻辑板实物图一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。
友达屏T420HW04逻辑板维修图解友达屏T420HW02逻辑板维修图解
友达屏T420HW04逻辑板维修图解友达屏T420HW02逻辑板维修图解
1、V3D3电压（3.3V）供给格式变化IC。
2、VGH电压负责开启TFT_Gate极（27V），VGL电压负责关闭TFT_Gate极（-6V）。
3、VGMA_REF电压（15V）。
4、VZREF基准电压（2.4V）。
5、AVDD电压（15V）转换成14组（GM1-GM14）电压，对TFT显示电极进行充电与VCOM公共电压做比较形成不同的灰阶。
友达屏T420HW02逻辑板维修图解
1、AVDD电压（15V）通过转换形成14路（GM1-GM14）电压送入显示电极与VCOM公共电压比较形成不同灰阶决定液晶点开不同偏转角度。
2、VGH负责打开Tቤተ መጻሕፍቲ ባይዱT_Gate极电压（27V）。
3、VGMA_REF电压（15V）。
4、VGL负责关闭TFT-Gate极电压（-6V）。
5、VREF基准电压（2.4V）。
6、V3D3电压（3.3V）。
7、伽马校正IC。
8、VCOM公共电压（6V）。
逻辑板的维修方法[1]
![逻辑板的维修方法[1]](https://img.taocdn.com/s3/m/feaaabc30c22590102029daf.png)
第五章 维修技巧及经验交流关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右，通过万用表可以测出来。
三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。
一般有0V，3.3V，5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四：帧频选择端口：有些屏具有这个端口，如奇美屏。
在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。
如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。
常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
逻辑板 TCON板 详细介绍及维修思路
逻辑板（TCON板）详细介绍及维修思路一、TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS 格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON板生产商有视显光电。
TCON板实物图逻辑板二、TCON板在显示器中的功能示意图三、TCON板的电压液晶屏工作电压大致分为五组，++，+5V+5V，+15V+15V，-15V-15V，+45V+45V，++，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL 经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。
逻辑板维修 新
U16用2679D时为1.8V
VDD 3.3V
U3
EM638325TS
U4
EM638325TS
U16
CM2679B/C/D
LVDS信号输入对地阻值 （2679B/C）400 (2679D) 500 R149处阻值增大一般是U16坏
53脚 UP8
2.5V
STB ON
3.3V
LP2 3.3V
FP1 12V供电输入
F101 FU101
CN101①②③④为12V供电（29）脚为 LVDS数据格式选择与IC101(118)脚相连
中华 CPT320WA01C
45脚 CNSR2 1脚
45脚
CNSL/R2： ⑦⑧：-6.2V ⑨⑩：24V ⑾⑿：13.7V ⒀⒁：6.5V ⒂⒃：3.3V ⒄⒅：13.7V
CNSL2 1脚
常
障
图
图
片
片
VCM电压丢失
伽马电压校正芯片损坏
伽马电压校正芯片损坏
伽马电压校正芯片损坏
U5 I7822 ①②VST0.6V ③0.6V ④GND ⑤CNX1(80)脚5.8 ⑥⑦VCOM5.5V ⑧VDA13.7V
奇美V420H1-L07逻辑板元件识别图
VGL-5.5V VGH 18V
R83 VCOM 5.5V
MAX1858:①脚STB低电平有效⑤供电输入12V
I7868A与AS19可以通用适用于 奇美“37”寸及“37”寸以上的高清 屏上适用，同样适用于LED上， 其型号是（ HX8919-A ）
奇美V420H1-L07逻辑板
主要故障：
一、无图
① U1（CM2679B）损坏直接烧黑，电源3.3V2.5V 短路等 ②供电丢失2.5V3.3V13.7V18V-5.5V12V任一丢失 都会造成无图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、图像不良
① U1（CM2679B）损坏假焊（测LVDS信号输入 对地阻值一样，不一样一般为U1坏）
② VCOM5.5V供电丢失出现图像发白
③伽马电压较正芯片损坏出现图不良
④各供电出现偏低偏高出现图不良热机图不良无图 等
奇美V370H1-L0A逻辑板元件识别图
VDDC 3.3V
VDA 13.5V
LP4
UP3 MAX1858
9V
LP3
UP2 FPS138
12V输入 CP28,DP7,Q9等元件损坏造成无23V输出无图
主要故障：13.5V 23V滤波电容短路无电压输出无图
奇美V370H1-L0A
适用机型：LC-TM3719
,LC37BT19C, LC-TM4219, LC-TM4711等。
主要故障：
VGL- 5.6V
接U3 63脚 3.3V
当此处为3.3V时⑤脚输 出驱动信号后级产生各 组VDA VGH VGL等电压
故障元件引起故障现象及其判断方法:
一、U6(AS15-G) 损坏出现无图，图不良，可通过触摸芯片温度判 断，若损坏会严重发烫
二、U3(CM2681A)假焊或损坏出现无图/热机无图，图不良/热机图 不良等。若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。 （正常时为320欧左右）
V315B3-L04逻辑板元件识别图
VCM 3.3V VDA 13.5V
U3
U6
VGH 20V VGL-6.5V
VAAP 13.5V
QP2
HX8915-A
UP5UP6
1.8V
CM1682A
23脚LVDS数据格式选择 32脚PWRON高电平3.3V 时控制UP1⑨脚UP1与外 部升压电路产生各组供电
逻辑板部分
• 奇美逻辑板 “32”寸 “42”寸等 • 中华逻辑板 “32”寸 “37”寸 • 三星逻辑板 • 逻辑板维修总结
奇美V315B1-L01逻辑板元件识别图
AT1380AP Q2
EM636165TS
U1
U2
N7 2.5V
AS15 47脚产生VCM5.9V
24LC128
VREF 12V
U6
L07/L11/L12/L13等）通用
LC-TM3008A 奇美逻辑板
5V供电
由于此机在正常工作过程中会严重发热芯片脚位又比较密集 芯片较厚本身也是发热元件所以假焊较多出出图花无图等
中华 CPT370WA03C
45脚 CNSR2 1脚
CNSL/R2： ⑦⑧：-6.2V ⑨⑩：24V ⑾⑿：13.7V ⒀⒁：6.5V ⒂⒃：3.3V ⒄⒅：13.7V
VREF12V
U1 8902 VCOM 5.5V
EM638325
U6
U8 CM2677B
U11
U5 24LC128
GVOFF2.6V GVON0V
UP9 2.5V
UP8 2.5V
VGHP 23V
LP2
3.3V FP1
VGH 21V
VGL-5.5V U14 AS19
QP17 DP21
⑤
脚
D1
输
出
13.5V
V315B3-L04 屏内电路
金属外壳
C21位置
解决烧QP2,F1
胶垫粘贴位置
奇美V315B1-L01/B3-L04屏线
屏线损坏出现图花干扰无图 等 更换时要注意供电的正确性
棕色供电
黄色线是LVDS 格式选择控制
LVDS格式错
U6损坏故障图片与正常图片对比
伽马电压校正芯片损坏
正
LVDS格式错
故
更换时应注意脚位的正确性。CPT屏
上有用(M431A) R C是相反的若代换
要将(M431A) 正面朝下安装。可
与“N1B”(逆变板上的Q25)直接代
换。
19007882
奇美V315B1-L01逻辑板电源原理图
5V
3.3V
2.5V
VDA 13.5V
VGH 24V
①0.5VN ⑧190mV ②0 ⑦360mV ③5V ⑥0V ④0V ⑤2.6
F101 FU101
CN101①②③④为12V供电（29）脚为 LVDS数据格式选择与IC101(118)脚相连
中华 CPT320WA01C
45脚 CNSR2 1脚
45脚
CNSL/R2： ⑦⑧：-6.2V ⑨⑩：24V ⑾⑿：13.7V ⒀⒁：6.5V ⒂⒃：3.3V ⒄⒅：13.7V
CNSL2 1脚
U3
AS15 D1 431W
伽马电
CM2681A
压校正
N6
39脚LVDS数据格式选择
3.3V
UP1
4422
5V
DP11
5V
VDD 3.3V
VGH 19V
VDA 13.5V
VGHP 24V
VGL-5.6V
14V
U6（AS15）
U6（AS15-G）损坏将出现图花，图 发白，无图，自动关机无光等,损坏
D1
完全一样它们之间只需增加排插和更改屏线即 可通用.
中华屏一般为各供电电压屏排插CNSL/R2：
⑦⑧：-6.2V ⑨⑩：24V ⑾⑿：13.7V ⒀⒁：6.5V ⒂⒃：3.3V ⒄⒅：13.7V
丢失出现无图,而造成电压丢失的一般为一些控 制电路,如二极管三极管击穿开路.无图,主芯片 损坏出现图花(FPDB7352用2679D时为1.8V
VDD 3.3V
U3
EM638325TS
U4
EM638325TS
U16
CM2679B/C/D
LVDS信号输入对地阻值 （2679B/C）400 (2679D) 500 R149处阻值增大一般是U16坏
53脚 UP8
2.5V
STB ON
3.3V
LP2 3.3V
FP1 12V供电输入
MAX1858:①脚STB低电平有效⑤供电输入12V
I7868A与AS19可以通用适用于 奇美“37”寸及“37”寸以上的高清 屏上适用，同样适用于LED上， 其型号是（ HX8919-A ）
奇美V420H1-L07逻辑板
主要故障：
一、无图
① U1（CM2679B）损坏直接烧黑，电源3.3V2.5V 短路等 ②供电丢失2.5V3.3V13.7V18V-5.5V12V任一丢失 都会造成无图
TPS65161
D1 N1B
U7
i7868A
GVON:0V GVOFF:2.6V
VGHP 20V
UP1
U2
24LC128
25003612
DP1
LP3
DP2
CM2679B CM2679C可以通用UP8供电为2.5V
12V
CM2679D UP8供电为1.8V(CM2679D)适用于奇美V420H1-L15和康佳屏
CNG1
R528 13.7V
C537 24V
D501
3.3V
R545 -6.2V
U501
8728E
13.7V产生电路
FU101损坏
IC101 VE606RL
FPDB7352CXAVV
IC306 2904
IC305 2902
IC104 IS42S32200
IC301 M431A VREF12V
IC302 2902
IC303 2902
IC304 2902
损坏出现图像暗
CN1①②脚12V供电输入（27）脚为LVDS数据格式选择 与IC101(153)脚相连此脚短路IC损坏较多出现图不良
CPT320WA01C/370WAO2C屏线
两针屏供电 中华 CPT370WA03C屏线
30针
四针屏供电
50针
CPT320WA01C/370WAO2C/03C是可以通过 更改通用的: CPT320WA01C多一个排插 CNG1,370WA03C的12V供电是4针,而 320WA01C/370WAO2C则是2针的,其他接口
TPS65161
LP6
2.5V
FP1
UP1
14V
12V输入
12V
V315B3-L04逻辑板易损元件:F1,QP2,滤波电容等
保险FP1开路，引起保险开路的为后级供电电路短路一般为12V滤波电容（ CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路 ， VAAP 短路 还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路 。 故障分析： 由于屏内驱动板板材较薄，细长（35cm左右），而且此板只用了两颗螺丝钉（ 两端各一颗）固定，屏又是高发热部件，长时间在一种热胀冷缩状态下循环，及 其外部力作用下（由于误差等因素板两端的两颗螺丝钉对板向内用力）板材开始 变形，中间向上凸起，而在板中间附近有一电容C21，（C21为贴片电容且有一 定的高度） C21又是VDA的滤波电容，当板材变形到C21可以接触到金属外壳时 ，VDA电压短路到地烧坏QP2,F1出现无图。 解决方法： 要想不使C21与外壳短路可以在板材中间加颗螺钉，但此板没有预留，只有想办 法把板材较正，可以在板材中间部分即C21附近贴一长5cm宽1cm高5mm左右绝 缘垫片，再松开板两端螺丝压平板材然后固定。如果有双面胶的话可在板底部贴 一层薄的双面胶效果会更好。
一,无图
一般为VDDC 3.3V， VREF12V， VDA 13.5V， VGH
21V， VGL-5.5V，UP9 UP8 2.5V任一丢失，将出现
无图。
二，图像不良
U6（CM2677B）假焊或损坏，U14（AS19）损坏，
