电气设备在线监测技术PPT课件

数据准确性
数据处理算法应准确提取有用信息，降低误报和漏报率。
数据可视化
将监测数据以直观的方式呈现，便于用户快速了解设备状态。
监测精度与稳定性
精度要求
在线监测技术应具备高精度测量能力，以准确反映设备运行状态。
稳定性保障
确保监测系统在各种工况下稳定运行，降低故障率。
抗干扰能力
提高系统抗电磁干扰等外部因素影响的能力。
系统构成
该在线监测系统包括传感器、数据采集模块、分析软件等部分组成。
实施效果
通过实时监测和预警，有效降低了设备故障率，提高了运行效率，减少了维护成本。
某轨道交通的电气监测解决方案
背景介绍
某轨道交通为了确保列车安全运行，需要实时监测电气设备的状态。
系统特点
该电气监测解决方案具有高精度、实时性强、稳定性高等特点。
在线监测技术的重要性
01
02
03
04
提高设备可靠性
实时监测设备的运行状态，及时发现潜在故障，避免设备损
坏和意外停机。
延长设备使用寿命
通过监测和分析设备的性能变化，可以预测设备的寿命，合
理安排维修计划。
优化维护成本
减少不必要的维修和更换，降低维护成本，提高设备的经济
效益。
提高生产效率
保证设备的稳定运行，提高生产效率，为企业创造更多价值
电气设备在线监测技术 ppt课件
• 引言 • 电气设备在线监测技术概述 • 电气设备在线监测技术的应用场景 • 电气设备在线监测技术面临的挑战与
解决方案 • 电气设备在线监测技术的发展趋势 • 案例分析
01
引言
目的和背景
目的
介绍电气设备在线监测技术的概念、原理、应用和发展趋势。

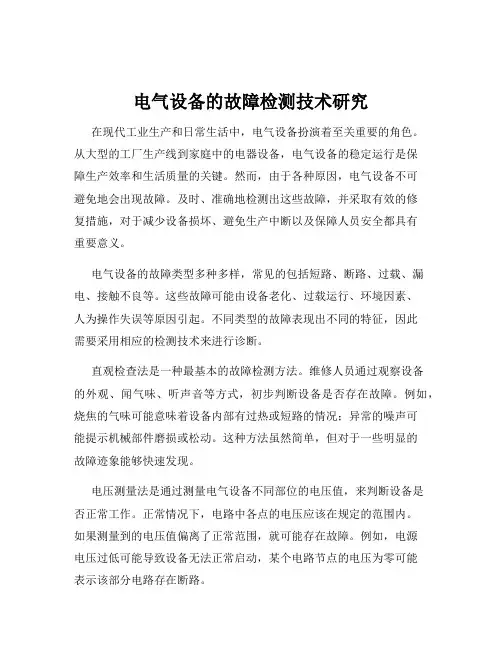

电气设备的故障检测技术研究

电气设备的故障检测技术研究在现代工业生产和日常生活中，电气设备扮演着至关重要的角色。

从大型的工厂生产线到家庭中的电器设备，电气设备的稳定运行是保障生产效率和生活质量的关键。

然而，由于各种原因，电气设备不可避免地会出现故障。

及时、准确地检测出这些故障，并采取有效的修复措施，对于减少设备损坏、避免生产中断以及保障人员安全都具有重要意义。

电气设备的故障类型多种多样，常见的包括短路、断路、过载、漏电、接触不良等。

这些故障可能由设备老化、过载运行、环境因素、人为操作失误等原因引起。

不同类型的故障表现出不同的特征，因此需要采用相应的检测技术来进行诊断。

直观检查法是一种最基本的故障检测方法。

维修人员通过观察设备的外观、闻气味、听声音等方式，初步判断设备是否存在故障。

例如，烧焦的气味可能意味着设备内部有过热或短路的情况；异常的噪声可能提示机械部件磨损或松动。

这种方法虽然简单，但对于一些明显的故障迹象能够快速发现。

电压测量法是通过测量电气设备不同部位的电压值，来判断设备是否正常工作。

正常情况下，电路中各点的电压应该在规定的范围内。

如果测量到的电压值偏离了正常范围，就可能存在故障。

例如，电源电压过低可能导致设备无法正常启动，某个电路节点的电压为零可能表示该部分电路存在断路。

电流测量法与电压测量法类似，通过测量电路中的电流来诊断故障。

过载时电流会增大，断路时电流为零。

通过对电流的监测，可以及时发现设备的异常运行情况。

电阻测量法是利用万用表等工具测量电路中的电阻值。

正常情况下，电阻值应该符合电路设计的要求。

如果测量到的电阻值过大或过小，可能表示存在接触不良、短路或断路等故障。

示波器检测法能够直观地显示电信号的波形。

通过观察波形的形状、幅度、频率等参数，可以判断电路的工作状态。

例如，波形失真可能表示电路中存在干扰或元件损坏。

红外热成像技术在电气设备故障检测中也发挥着重要作用。

电气设备在运行过程中会产生热量，当设备存在故障时，发热情况会发生异常。

电气设备的在线监测技术研究

电气设备的在线监测技术研究在当今高度工业化和信息化的时代，电气设备的稳定运行对于各个领域的生产和生活至关重要。

从电力系统中的大型变压器、开关柜，到工业生产中的电动机、变频器，电气设备的可靠性直接影响着整个系统的性能和安全。

为了确保电气设备的正常运行，减少故障停机时间，提高设备的利用率和寿命，电气设备的在线监测技术应运而生。

电气设备在线监测技术是指利用各种传感器、数据采集设备和分析软件，实时获取电气设备的运行状态信息，并对这些信息进行分析和处理，以判断设备是否存在故障隐患或异常情况。

与传统的定期检修方式相比，在线监测技术具有实时性、连续性、准确性和预防性等优点，可以及时发现设备的早期故障，为设备的维护和管理提供科学依据。

一、在线监测技术的基本原理电气设备在线监测技术的基本原理是基于各种物理量的测量和分析。

例如，通过测量电气设备的电流、电压、功率因数、温度、湿度等参数，可以了解设备的运行工况；通过检测设备的局部放电、绝缘电阻、泄漏电流等信号，可以评估设备的绝缘性能；通过监测设备的振动、噪声等信号，可以判断设备的机械部件是否正常。

传感器是在线监测系统的关键部件之一，其性能直接影响着监测数据的准确性和可靠性。

目前常用的传感器包括电流互感器、电压互感器、温度传感器、湿度传感器、局部放电传感器、振动传感器等。

这些传感器将测量到的物理量转换为电信号，然后通过数据采集设备进行采集和处理。

数据采集设备通常包括数据采集卡、前置放大器、滤波器等，其作用是将传感器输出的电信号进行调理、放大、滤波和数字化，以便后续的分析和处理。

数据采集设备的采样频率、分辨率和精度等参数对于监测数据的质量具有重要影响。

二、在线监测技术的关键技术1、信号处理与分析技术在线监测系统采集到的信号往往包含大量的噪声和干扰，因此需要采用有效的信号处理和分析技术来提取有用的信息。

常用的信号处理方法包括滤波、降噪、时频分析、特征提取等。

例如，通过小波变换可以对非平稳信号进行时频分析，有效地提取局部放电信号的特征；通过主成分分析可以对多变量数据进行降维处理，提取主要的特征信息。

电气设备绝缘检测的新技术有哪些

电气设备绝缘检测的新技术有哪些在现代电力系统中，电气设备的可靠运行至关重要。

而绝缘性能是确保电气设备安全、稳定运行的关键因素之一。

随着科技的不断进步，电气设备绝缘检测技术也在不断创新和发展。

本文将为您介绍一些当前较为先进的电气设备绝缘检测新技术。

一、局部放电检测技术局部放电是电气设备绝缘劣化的早期表现之一。

通过检测局部放电现象，可以及时发现绝缘潜在的问题。

1、超高频检测法超高频检测法利用传感器接收局部放电产生的超高频电磁波信号。

这种方法具有较高的灵敏度和抗干扰能力，能够检测到微小的局部放电信号，并且可以实现对放电位置的定位。

2、超声波检测法当局部放电发生时，会产生超声波信号。

超声波检测法通过安装在设备外壳上的传感器来接收这些信号。

该方法适用于检测开关柜、变压器等设备的局部放电，但其检测范围相对较小。

3、特高频与超声波联合检测法将特高频检测法和超声波检测法相结合，可以综合利用两种方法的优点，提高检测的准确性和可靠性。

同时，还能够对局部放电的类型和严重程度进行更精确的评估。

二、红外热成像检测技术电气设备在运行过程中，由于电流通过会产生热量。

如果绝缘存在问题，可能会导致局部过热。

红外热成像检测技术通过检测设备表面的温度分布，来判断是否存在绝缘故障。

该技术具有非接触、快速、直观等优点。

可以在设备运行状态下进行检测，不影响设备的正常运行。

但它也存在一定的局限性，例如对于小面积的发热点可能不够敏感，容易受到环境温度和风速等因素的影响。

三、介电响应检测技术介电响应检测技术是一种基于电气设备绝缘介质的电学特性进行检测的方法。

1、频域介电谱法通过在不同频率下测量设备绝缘的介电常数和介质损耗因数，来评估绝缘的状态。

该方法能够反映绝缘的整体性能，但测试时间相对较长。

2、时域介电谱法时域介电谱法通过施加阶跃电压或脉冲电压，测量绝缘介质的极化和去极化电流，从而分析绝缘的状况。

这种方法测试速度较快，但对测试设备的要求较高。

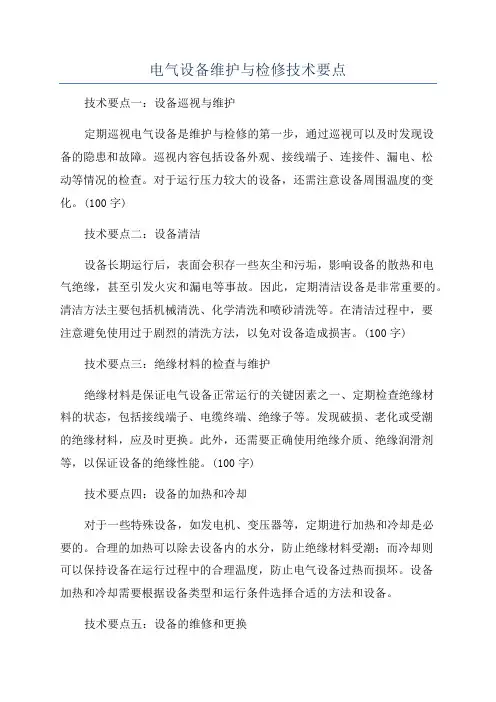

电气设备维护与检修技术要点

电气设备维护与检修技术要点技术要点一：设备巡视与维护定期巡视电气设备是维护与检修的第一步，通过巡视可以及时发现设备的隐患和故障。

巡视内容包括设备外观、接线端子、连接件、漏电、松动等情况的检查。

对于运行压力较大的设备，还需注意设备周围温度的变化。

(100字)技术要点二：设备清洁设备长期运行后，表面会积存一些灰尘和污垢，影响设备的散热和电气绝缘，甚至引发火灾和漏电等事故。

因此，定期清洁设备是非常重要的。

清洁方法主要包括机械清洗、化学清洗和喷砂清洗等。

在清洁过程中，要注意避免使用过于剧烈的清洗方法，以免对设备造成损害。

(100字)技术要点三：绝缘材料的检查与维护绝缘材料是保证电气设备正常运行的关键因素之一、定期检查绝缘材料的状态，包括接线端子、电缆终端、绝缘子等。

发现破损、老化或受潮的绝缘材料，应及时更换。

此外，还需要正确使用绝缘介质、绝缘润滑剂等，以保证设备的绝缘性能。

(100字)技术要点四：设备的加热和冷却对于一些特殊设备，如发电机、变压器等，定期进行加热和冷却是必要的。

合理的加热可以除去设备内的水分，防止绝缘材料受潮；而冷却则可以保持设备在运行过程中的合理温度，防止电气设备过热而损坏。

设备加热和冷却需要根据设备类型和运行条件选择合适的方法和设备。

技术要点五：设备的维修和更换定期对电气设备进行维修和更换是保证设备正常运行的关键步骤之一、维修工作包括设备部件的更换、焊接修补、接线更改等，以及设备的清洗和校正工作。

在进行维修和更换时，需要注意保证设备的可靠性和安全性，并确保维修工作符合设备制造商的规定和要求。

(100字)技术要点六：故障排除与检修当设备出现故障时，需要及时进行故障排除和检修，以保证设备的正常运行。

故障排除过程中，需要根据设备的运行情况、现场环境以及故障现象等进行分析，采用适当的检测方法和工具，快速定位和解决故障原因。

在检修过程中，要注意安全操作，遵循操作规程，防止二次故障的发生。

(100字)电气设备维护与检修技术的要点在于定期巡视、设备清洁、绝缘材料的检查与维护、设备的加热和冷却、设备的维修和更换，以及故障排除与检修。

《电气设备检测技术》试题及答案

《电气设备检测技术》1、国标GB 7252-2010规定300kV及以上变压器、电抗器油中乙炔溶解气体含量的注意值为（B）ppm。

1.A. 0.52.B. 13.C. 24.D. 52、国标GB 7252-2010规定200kV及以下变压器、电抗器油中乙炔溶解气体含量的注意值为（D）ppm。

1. A. 0.52.B. 13.C. 24.D. 53、根据GB/T17623-1998和IEC60599-1999，20℃时，CO在矿物绝缘油中的奥斯特瓦尔德系数为（C）。

1.A. 0.092.B. 0.173.C. 0.124.D. 0.054、根据6kV-XLPE电缆的交流击穿电压与在线监测得到的正切间的关系可知，当正切占大于（B）时，绝缘可判为不良。

1.A. 0.5%2.B. 1.0%3.C. 2.0%4.D. 5.0%5、下列干扰信号中不属于脉冲型干扰信号的是（A）1.A. 高频保护信号、高次偕波2.B. 雷电、开关、继电器的断合3.C. 高压输电线的电晕放电4.D. 相邻电气设备的内部放电6、频率为20kHz以下的振动信号选用（A）监测。

1.A. 加速度传感器2.B. 超声传感器3.C. 声发射传感器4.D. 速度传感器7、电机绝缘内部放电放电电压最低的是（D）。

1.A. 绝缘层中间2.B. 绝缘与线棒导体间3.C. 绝缘与防晕层间的气隙或气泡里4.D. 绕组线棒导体的棱角部位8、根据GB/T17623-1998和IEC60599-1999，20℃时，H2在矿物绝缘油中的奥斯特瓦尔德系数为（D）。

1.A. 0.092.B. 0.173.C. 0.124.D. 0.059、不属于油浸式电气设备绝缘油的主要作用是（ C ）。

1.A. 绝缘作用2.B. 防锈蚀作用3.C. 支撑作用4.D. 散热作用10、对额定电压为10kV的电力电缆，若直流泄漏电流（ B ）是是坏电缆。

1.A. Id＞90nA2.B. Id＞100nA3.C. Id＞110nA4.D. Id＞120nA11、在正常工作电压下流过氧化锌避雷器阀片的主要是（ C ）。

1078电气设备检测技术

1078电气设备检测技术电气设备检测的概念电气设备检测是指对电气设备进行常规检测或定期检测等，以找出可能存在的故障或缺陷，及时修复或更换，使其安全运输和使用的一项技术。

电气设备检测的意义电气设备检测主要是为了保障工作场所的安全和保障人们的生命财产安全，防止因电气设备故障而造成的危害。

及时发现设备潜在问题并将其修复或更换，可以大大降低故障率和事故的发生率，保障人们的安全和健康。

电气设备检测的方法•视察法：主要是观察设备的外观形态、接线和接地情况、接触器的接触情况、插座的插拔情况等。

•测量法：包括电压测试、电流测试、接地电阻测试等，通过这些测试可以确定设备在正常工作范围内，也可以发现潜在问题。

•变态法：主要是逆向操作，对过去未发现的可能存在的问题进行测试，覆盖设备可能存在的运行情况。

•试运转法：通过设备的运转来发现设备的问题，可以直观地观察设备的工作状态，是一个比较直接的方式。

电气设备检测的步骤1.制订检测计划。

根据电气设备的工作特点和运行状态，制定定期检测的计划，一般按月、季度、半年度或年度为周期进行检测。

2.检查设备，观察设备的外观情况、接线和接地情况、接触器的接触情况、插座的插拔情况等，这是检测的第一步。

3.测量设备，包括电压、电流、接地电阻等，通过这些测试可以判断设备的工作状态是否正常，同时可以找出存在的问题和潜在问题。

4.分析数据，将测试数据进行统计和分析，包括各项指标是否正常，是否存在异常数据等。

5.制订维护计划，根据检测结果确定维护计划，及时修复或更换存在的问题，使设备能够安全运行。

电气设备检测的注意事项在进行电气设备检测之前，需要注意以下几点：1.安全第一。

在检测过程中，必须严格按照安全操作规程进行操作，避免因操作不当导致的危险。

2.检测资质。

检测工程师需要有相关专业的资质和经验，才能保证检测结果的准确性和可靠性。

3.沟通交流。

检测工程师需要与设备维护人员进行沟通交流，了解设备工作状态和保养情况，从而更加准确地进行检测和分析。

电气参数检测技术研究与应用

电气参数检测技术研究与应用电气参数检测技术是电力系统中极为重要的一项监测技术。

通过对电气参数的监测和测试，可以对电力系统的稳定性、可靠性等方面进行评估，以保障电力系统的安全运行。

本文将介绍电气参数检测技术的研究与应用。

一、电气参数检测技术的原理电气参数检测技术主要是通过监测电力系统中的电压、电流、功率等参数来评估电力系统的运行情况。

具体的原理是利用传感器将电气量转换为电信号，然后对信号进行采集、处理和分析，最终得出电气参数的值和相应的分析结果。

二、电气参数检测技术的应用1.电力系统监测电力系统中的电气参数是电力系统运行状态的重要指标。

通过电气参数检测技术可以对电力系统的运行状态进行全面监测，及时发现电力系统中可能存在的问题，以减少或避免电力系统故障发生。

2.电力质量监测电力质量是指电力系统中电压、电流、频率等参数是否符合要求的指标。

通过电气参数检测技术可以对电力质量进行监测与测试，确保电力系统供电的质量达到标准要求。

3.电力设备监测电气参数检测技术可以对各种电力设备的电气参数进行监测，包括发电机、变压器、电容器等。

通过对电力设备进行电气参数检测，可以及时发现设备的运行状态问题，从而采取相应的措施，延长设备的使用寿命。

4.电力节能监测电气参数检测技术可以用于对电力设备的能耗进行监测和评估。

通过对电力系统中各种设备的能耗进行监测，可以确定能源的使用效率，从而控制和减少能源的浪费，实现节能减排的目标。

三、电气参数检测技术的研究进展1.无线传感网络技术传统的电气参数检测技术需要通过有线传输方式将采集得到的数据传输到监测中心，这会导致传输信号受限制、传输距离受限制等问题。

无线传感网络技术的出现解决了这个问题，可以实现电气参数的无线传输，提高数据的传输效率和准确性。

2.数据挖掘技术电气参数检测技术所采集的数据量庞大，如何从中提取有效的信息对于电力系统的运行管理至关重要。

数据挖掘技术可以对大数据进行分析，从中发掘出隐藏的信息和规律，为电力系统的管理和运行提供更加有力的依据。

井下电气设备检测检验安全技术措施

井下电气设备检测检验安全技术措施一、井下电气设备的检测检验1.检测设备：井下电气设备的检测通常需要使用专门的检测设备，包括电流表、电压表、绝缘电阻测试仪、温度计等。

2.检测项目：井下电气设备的检测项目主要包括电气绝缘性能、电气接地性、电气连接点、电气设备的外观和检修记录等。

3.测试方法：井下电气设备的测试方法包括静态测试和动态测试。

静态测试主要是测量电气设备的电气参数，包括电压、电流、电阻等；动态测试主要是通过施加负载，观察设备的工作状态和运行稳定性。

5.检测周期：井下电气设备的检测周期一般按照国家标准或矿井的要求进行，一般是每年一次或根据设备的使用情况进行。

1.绝缘保护：井下电气设备应具备良好的绝缘性能，以防止电流通过设备的外壳、金属构件等导致漏电和触电事故发生。

对于不良的绝缘情况，应及时更换或修复。

2.接地保护：井下电气设备应设置可靠的接地装置，以保证设备的接地电阻不超过规定的标准。

同时，接地导线应能承受设备的短路电流，防止漏电和触电事故。

3.温度保护：井下电气设备应设置温度保护装置，以避免设备过热引发火灾等安全事故。

当设备温度超过设定值时，温度保护装置应能及时切断电源，保护设备的安全运行。

4.防爆保护：井下电气设备应符合爆炸性环境下使用的要求，具备防爆性能。

井下电气设备通常采用防爆型结构，如隔爆型、增安型等，以保证设备在矿井中不引发爆炸。

5.安全操作：井下电气设备的使用和操作应遵循相关的安全规程和操作指导，电气设备使用人员应经过专门的培训并持证上岗。

同时，设备的操作应定期进行巡检，及时发现和处理潜在的安全隐患。

总结：井下电气设备的检测检验和安全技术措施是确保设备安全运行的重要环节。

通过定期的检测检验，可以及时发现设备故障和安全隐患，采取相应的维修和保养措施。

同时，通过合理的安全技术措施，可以有效预防电气设备的漏电、触电、过热等安全事故的发生，保障工作人员的生命安全和设备的正常运行。

电气设备检测方法与标准化管理体系建设

电气设备检测方法与标准化管理体系建设随着电气设备的日益普及和广泛应用，电气设备的安全性和可靠性越来越受到人们的关注。

在此背景下，电气设备检测方法与标准化管理体系建设变得极为重要。

一、电气设备的检测方法电气设备作为一种技术含量较高、使用频率较高的设备，需要专业的检测方法。

目前常用的电气设备检测方法主要有以下几种：1.物理检测法物理检测法是通过对电气设备的外观、尺寸、颜色等进行检测，来判断其是否符合相关的技术要求。

这种方法比较简单易行，但是只能检测到表面缺陷，无法发现隐蔽缺陷。

2.电性能检测法电性能检测法是通过对电气设备的电压、电流、电容、电阻、功率等性能进行检测，来判断其是否符合相关的技术要求。

这种方法具有较高的准确性和可靠性，但是需要专业的检测设备和技术人员。

3.化学分析法化学分析法是通过对电气设备中所含有的化学成分进行分析，来判断其是否符合相关的技术要求。

这种方法比较复杂，需要高端的科学仪器和专业的技术人员。

4.超声波检测法超声波检测法是通过使用高频超声波对电气设备进行扫描，来发现其内部的隐蔽缺陷。

这种方法具有极高的准确性和灵敏度，但是需要专业的仪器和技术人员。

综上所述，目前电气设备检测方法虽然有很多，但是分别适用于不同的场合和目的。

因此，在选择具体的检测方法时，需要根据实际情况和需求进行选择。

二、标准化管理体系建设电气设备检测的标准化管理体系建设是保障电气设备安全性和可靠性的基础。

目前，国内外已经形成了一套相对完善的电气设备检测标准体系，包括ISO9000质量管理体系、ISO14000环境管理体系、GB/T19001质量体系、GB/T24001环境管理体系等。

同时，针对不同的电气设备类型，还可以建立具体的标准体系。

例如，对于高压开关柜、高压变电站等设备，可以依据《高压开关柜检测规程》、《高压变电站检测规程》等文件进行检测。

在标准化管理体系建设的过程中，还可以采用市场化、专业化、社会化的运作模式，建立一批专业的检测和评估机构，为企业提供标准化的检测服务。

电气设备在线检测与状态检修技术

电气设备在线检测与状态检修技术摘要：电力已经成为社会发展中极为重要的组成，是当前时期社会进步极为重要的能源，无论是工业生产还是人们生活均离不了电力供应，由此可以看出电能的稳定供应是极为重要的。

要想保证电气设备可以安全稳定的运行，对其展开监测以及状态检修是极为有效的。

只有保证设备运行的安全稳定，才可以确保供电的稳定性以及安全性，从而有效的降低非计划停电。

以往的检修技术已经无法满足需求，在线检修则可以极大的提升检修质量以及效率。

关键词：电气设备；在线监测；状态检修一、传统电气设备检修存在的缺陷传统的定期检修虽然能够在一定程度上避免故障的发生，然而由于离线试验使一些电气设备被迫停止运行，影响了电力系统运行的稳定性，而且由于电气设备停运后的作用电压等状态参数与运行中不符，难以保证试验的精准度，另外由于是定期检查，电气设备可能在间隔期内出现故障，如果定期检修时电气设备不存在问题，不仅造成了资源的浪费，还可能因定期检修使电气设备受到损伤，出现维修过度的问题。

例如某电气设备出厂计划寿命是15年，当运营满15年后予以淘汰，然而计划寿命仅是保守的估算，电气设备的实际使用寿命受运行环境、维修条件等多方面因素影响，多数设备的实际使用寿命都能够大大超过这个计划寿命，因而这种检修方式必然会造成大量资源的浪费。

二、电气设备在线监测及状态检修技术的原理及优点1、电气设备在线监测技术的原理随着信息时代的到来，计算机技术的发展，电气设备在线监测技术也顺应时代的潮应运而生。

该技术的原理就是对处于运行状态下的电气设备信号通过采集、整理和传输，从而真正实现电气设备带电且运行的状态下进行在线监测。

通俗来说，就是由传感系统采收和整理电器设备信号，再把整理的数据输送至数据分析系统，数据经过数据分析系统分析和整理，再输出整理的数据，就直观的呈现在有关操作和管理人员面前，使其直观、实时的了解电气设备所处的状态。

2、电气设备在线监测技术的优点利用在线监测技术就设备所处状态进行监测，能实现全程监控，能结合监测的信息数据诊断设备所处的状态，并有针对性的采取检修措施，从而大大节约资源，杜绝了维修不足或过度等问题的出现，确保电气设备始终运行在最佳状态，避免出现带病运行或状态良好又被维修的情况，将设备的加之发挥和利用到极限。

电力电气设备状态检修技术

定义发展历程定义与发展历程技术特点与优势实时监测故障诊断预测性维护降低成本应用范围重要性应用范围及重要性传感器技术光纤传感技术红外热成像技术030201预防性试验油色谱分析超声波检测状态量评估综合考虑设备故障概率、故障后果等因素，对设备风险进行评估，制定检修策略。

风险评估寿命预测评估指标及方法机械故障由设备机械部件的磨损、疲劳、断裂等原因引起，表现为设备性能下降或停机。

电气故障包括电源故障、电路故障、元器件故障等，主要由电气系统内部因素导致。

环境因素温度、湿度、污染等环境因素对设备的影响，可能导致设备性能降低或故障。

故障类型及原因分析基于知识的诊断方法基于模型的诊断方法基于信号处理的诊断方法故障诊断方法论述1 2 3数据采集与处理模型构建与训练模型评估与优化故障预测模型建立维护策略制定原则01020304安全第一预防为主全寿命周期管理科学与实际相结合制定年度、季度、月度维护计划明确维护项目、周期和标准落实责任人和执行团队严格执行和维护记录维护计划编制和执行利用先进的监测与诊断技术，对设备状态进行实时监测和故障诊断，评估维护效果。

设备状态监测与诊断技术定期性能检测和试验历史数据分析和对比专家评估和经验总结定期对设备进行性能检测和试验，评估设备的性能状况和维护效果。

收集设备历史运行数据，进行趋势分析和对比，评估维护措施的有效性。

邀请专家对设备维护效果进行评估，总结经验教训，持续改进维护策略。

维护效果评估方法03安全性与可靠性保障01分层架构设计02功能模块划分系统架构设计及功能描述数据采集、传输与处理模块开发传感器选型与布置数据传输网络构建数据处理与分析方法故障诊断算法研究预测预警算法研究算法集成与应用智能诊断、预测算法研究与应用智能化检修系统应用通过引入智能化检修系统，实现设备状态实时监测和预警，有效降低设备故障率，提高检修效率。

无人机巡检技术应用采用无人机进行设备巡检，实现对高空、偏远设备的快速、准确检测，减轻人工巡检负担。

电气工程中电力设备的智能检测技术

电气工程中电力设备的智能检测技术在当今社会，电力作为支撑现代工业和日常生活的关键能源，其稳定供应和安全运行至关重要。

而电力设备作为电力系统的核心组成部分，其性能和可靠性直接影响着整个电力系统的稳定与安全。

为了确保电力设备的正常运行，及时发现潜在的故障和隐患，智能检测技术应运而生。

电力设备的种类繁多，包括变压器、断路器、开关柜、电缆等。

这些设备在长期运行过程中，由于受到电、热、机械、环境等多种因素的影响，容易出现各种故障。

传统的检测方法主要依靠人工定期巡检和离线试验，不仅效率低下，而且难以发现设备早期的潜在故障。

随着科技的不断进步，智能检测技术凭借其高效、准确、实时等优势，逐渐成为电力设备检测的主流手段。

智能检测技术的实现离不开先进的传感器技术。

传感器就像是电力设备的“眼睛”，能够实时感知设备的运行状态参数，如电压、电流、温度、湿度、局部放电等。

这些传感器可以安装在设备的关键部位，通过有线或无线的方式将采集到的数据传输到监测系统。

例如，在变压器中，可以安装油温传感器、绕组温度传感器、局部放电传感器等，实时监测变压器的运行温度和内部放电情况。

数据采集与传输是智能检测技术的重要环节。

采集到的大量原始数据需要经过有效的处理和传输，才能为后续的分析和诊断提供支持。

目前，常用的数据传输方式包括有线通信（如以太网、RS485 等）和无线通信（如 WiFi、蓝牙、Zigbee 等）。

在一些特殊环境或难以布线的场所，无线通信方式具有明显的优势。

同时，为了保证数据的准确性和完整性，还需要采用数据压缩、加密等技术。

数据分析与处理是智能检测技术的核心部分。

采集到的大量数据需要通过各种算法和模型进行分析，以提取有用的信息和特征。

常用的数据分析方法包括时域分析、频域分析、小波分析、人工智能算法等。

例如，通过时域分析可以获取电压、电流的幅值、相位等信息；频域分析则可以揭示设备的频谱特征；小波分析能够对非平稳信号进行有效的处理；人工智能算法，如神经网络、支持向量机等，则可以实现对设备故障的智能诊断和预测。

变电所电气设备状态监测与分析

变电所电气设备状态监测与分析变电所是电力系统中的重要组成部分，为保障电力运行稳定，需要定期对变电所电气设备进行状态监测和分析。

本文将介绍变电所电气设备的监测方法和分析技术，以及如何有效地保障电力系统的安全稳定运行。

一、变电所电气设备的监测方法变电所电气设备的监测方法主要有以下几种：1. 定期检查定期检查是指按照一定的时间间隔，对变电所电气设备进行例行检查，以发现设备运行中的异常情况。

定期检查包括对设备的外观、连接状态、电器参数等进行检查，以保证设备的正常运行。

2. 在线监测在线监测是指将传感器和监测系统与设备相连接，对设备的运行数据进行实时监测和采集，以便及时发现设备运行中的异常情况。

在线监测可以实时地反映设备的运行状态，并根据设备的状态变化来做出相应的措施，保证设备的安全运行。

3. 故障诊断故障诊断是指针对设备发生的故障进行分析，以便找出故障原因，制定解决方案，避免类似故障再次发生。

二、电气设备状态分析技术电气设备状态分析技术主要有以下几种：1. 统计分析通过对设备的运行数据进行统计和分析，得出设备的使用情况、寿命和故障点，从而制定有效的保养和维修计划，以延长设备的使用寿命和提高设备的可靠性。

2. 故障树分析故障树分析是一种针对设备故障原因的分析方法，通过分析故障树可以找出故障的关键点、故障发生的可能性，从而对设备进行有效的保养和维修，以避免设备故障的发生。

3. 神经网络分析神经网络分析是一种利用人工神经网络技术对设备运行数据进行分析的方法，可以将设备的运行数据转化为人类可以理解的形式，以便更好地掌握设备的运行状态和故障情况。

三、如何保障电力系统的安全稳定运行为了保障电力系统的安全稳定运行，需要采取以下措施：1. 加强设备的监测和维护电力系统中的各个环节都需要进行监测和维护，特别是对于变电所电气设备来说，需要密切关注设备运行状态，及时发现异常情况，制定相应的措施进行处理。

2. 加强对电力系统的管理和维护电力系统需要进行定期的巡视和维护，特别是在天气因素较为恶劣的情况下，需要更加密切关注电力系统的运行情况。

电气设备局部放电检测技术述评

电气设备局部放电检测技术述评一、概述电气设备局部放电是指在设备绝缘部分发生的非贯穿性放电现象，它可能引发设备绝缘性能的逐步恶化，最终导致设备故障。

局部放电检测技术的研发和应用，对于保障电气设备的安全稳定运行具有重要意义。

本文旨在全面综述电气设备局部放电检测技术的最新进展、基本原理、常见方法及其优缺点，并探讨未来的发展趋势。

随着科技的进步，局部放电检测技术已经从传统的电测法发展到声学、光学、化学等多种方法，这些技术的出现极大地提高了局部放电检测的准确性和灵敏度。

各种方法在实际应用中也存在一些问题，如易受干扰、检测距离限制等。

研究和开发新型的局部放电检测技术，提高检测精度和稳定性，是当前电气设备维护领域的重要课题。

本文首先介绍了局部放电的基本概念和产生机理，然后详细阐述了各种局部放电检测技术的原理、特点和应用范围。

在此基础上，对比分析了各种方法的优缺点，并讨论了其在实际应用中的挑战和解决方案。

展望了局部放电检测技术的发展趋势和未来研究方向，以期为电气设备的安全维护和故障预防提供理论支持和技术指导。

1. 局部放电的定义与重要性局部放电（Partial Discharge, PD）是指在电气设备的绝缘结构内部或表面，由于电场强度超过局部区域绝缘介质的耐受极限，导致电荷发生非贯穿性的、局部化的瞬间释放现象，而未形成贯穿整个绝缘介质的完整电弧放电。

这种放电活动通常发生在绝缘缺陷部位，如气隙、杂质、裂纹、纤维束间隙、电极边缘不平整处等，其能量远小于整体绝缘击穿所需的能量，不会立即造成设备的运行中断。

局部放电的发生是绝缘性能退化的重要标志，长期持续的局部放电活动会对绝缘材料造成累积性损伤，逐渐降低其电气强度，最终可能导致绝缘故障甚至灾难性的设备故障。

局部放电的重要性在于它是评估电气设备绝缘状况和预测潜在故障的极为关键的指标。

以下几个方面突出体现了局部放电检测对于确保电力系统安全稳定运行的重要性：早期预警作用：局部放电往往在设备绝缘出现初期缺陷时即已发生，而这些缺陷可能尚未引起明显的电气性能下降或温度异常。

电气设备检测技术

电气设备检测技术概述电气设备检测技术是在电气设备制造、运维和维修过程中，通过采用各种科学的检测手段和技术，对电气设备的安全、性能和可靠性进行监测和检测的一项技术。

电气设备作为重要的能源转换和传输工具，在各行各业中广泛应用，其安全和可靠性对于生产和生活的顺畅发展影响重大。

因此，电气设备检测技术的发展十分重要。

检测技术分类1.监测技术：监测技术是指通过检测电气设备运行过程中的电力参数、温度、声响、振动、放电等各种信息，诊断设备运行状况，并根据预警信息进行设备故障的预防和预处理。

2.检测技术：检测技术包括各种设备的物理和化学检测手段。

物理检测手段主要是通过检测电气设备的颜色、绝缘材料、接头、铜垫片等部位来诊断设备的劣化情况，从而进行设备的更换或修复。

化学检测手段则是通过检测设备内部的气体或液体成分分析，杜绝设备内部物质组成的变化，确保设备的安全。

3.分析检测技术：分析检测技术是通过对设备的运行数据、故障数据、设备管理信息进行分析，识别异常数据，预判设备的保障需求，提高设备运行效果，防止不必要的设备故障和损坏发生。

检测手段与实例热象技术热象技术是一种通过检测设备表面的温度变化诊断电气设备的技术。

其原理是通过热成像仪等设备直接拍摄电气设备表面的热像，根据热像色彩变化来分析设备的运行情况。

这种技术特别适用于变电站、斗胆和太阳能电站等大型电气设备的预防性维护。

例如，当变电站的接线器出现局部过热时，通过热成像仪直接观察，可以发现异样，及时排除故障，保证电气设备的安全运行。

声响技术声响技术是利用声波检测技术，通过听声音来诊断设备运行状态的技术。

这种技术不需要停机操作，可快速检测、定位电气设备的故障部位。

例如，电气设备传动系统常会出现异常回响声、噪音等故障，此时可以利用声响技术通过分析声波的振动和频率，来定位设备内部的损坏原因，以便及时维修。

红外线检测技术红外线检测技术是应用红外线热成像法进行电气设备故障检测和设备状态监测的技术。

电气工程中的电力设备故障检测与诊断技术

电气工程中的电力设备故障检测与诊断技术在当今高度依赖电力的社会中，电气工程领域的稳定运行至关重要。

而电力设备作为电力系统的核心组成部分，其正常工作与否直接关系到电力的供应质量和可靠性。

因此，电力设备的故障检测与诊断技术成为了保障电力系统安全、稳定运行的关键环节。

电力设备在长期运行过程中，由于受到各种因素的影响，不可避免地会出现故障。

这些故障可能源于设备的老化、过载运行、环境因素、制造缺陷等。

如果不能及时发现并处理这些故障，可能会导致电力系统的瘫痪，给生产、生活带来巨大的损失。

所以，有效的故障检测与诊断技术就显得尤为重要。

常见的电力设备包括变压器、断路器、电缆、电动机等。

对于不同类型的设备，故障的表现形式和原因也各不相同。

例如，变压器可能会出现绕组短路、铁芯过热等故障；断路器可能会出现触头磨损、操作机构失灵等问题；电缆可能会发生绝缘老化、短路等情况；电动机则可能出现绕组断路、轴承磨损等故障。

为了检测和诊断这些故障，工程技术人员采用了多种方法和技术。

其中，直观检查法是一种较为基础的手段。

通过对设备外观的观察，检查是否有异味、变色、变形等异常现象，从而初步判断设备是否存在故障。

这种方法虽然简单，但在一些情况下能够快速发现明显的故障迹象。

电气测量法也是常用的检测手段之一。

通过测量设备的电压、电流、电阻、功率等电气参数，与正常运行时的标准值进行对比，分析参数的变化情况来判断设备是否存在故障。

例如，当测量到某一电路中的电流突然增大，可能意味着存在短路故障。

另外，振动监测技术在电力设备故障检测中发挥着重要作用。

设备在运行时会产生一定的振动，当出现故障时，振动的频率、幅度等特征会发生变化。

通过安装振动传感器，采集振动信号并进行分析，可以及时发现设备的潜在故障。

温度监测也是一种有效的检测方法。

设备在故障发生前，往往会出现局部温度升高的现象。

利用红外测温仪等设备，可以非接触地测量设备表面的温度分布，从而发现过热部位，判断是否存在故障。

电气设备的智能化检测技术

电气设备的智能化检测技术在当今科技飞速发展的时代，电气设备在各个领域的应用越来越广泛，从工业生产到日常生活，从能源供应到交通运输，电气设备的稳定运行对于保障生产生活的正常秩序至关重要。

而电气设备的智能化检测技术则成为了确保其安全可靠运行的关键手段。

电气设备在长期运行过程中，由于受到各种因素的影响，如过载、短路、绝缘老化、温度过高、湿度变化等，可能会出现故障或性能下降。

这些问题如果不能及时发现和处理，不仅会影响设备的正常运行，甚至可能引发严重的安全事故，造成人员伤亡和财产损失。

因此，对电气设备进行定期检测和维护是非常必要的。

传统的电气设备检测方法主要依靠人工巡检和定期停电试验。

人工巡检往往存在检测效率低、准确性差、容易漏检等问题；而定期停电试验则会影响设备的正常运行，给生产带来不便，并且无法实时监测设备的运行状态。

随着信息技术和传感器技术的不断发展，智能化检测技术逐渐崭露头角。

智能化检测技术的核心是利用各种先进的传感器和监测设备，实时采集电气设备的运行参数和状态信息，如电压、电流、功率、温度、湿度、局部放电等，并通过数据传输技术将这些信息传送到监控中心。

监控中心的数据分析系统对这些数据进行处理和分析，运用智能算法和模型，判断设备是否存在故障隐患，并及时发出预警信号，以便采取相应的维护措施。

在智能化检测技术中，传感器的应用起着至关重要的作用。

常见的传感器包括温度传感器、湿度传感器、电流传感器、电压传感器、局部放电传感器等。

这些传感器能够高精度地测量电气设备的相关参数，并将其转换为电信号或数字信号，为后续的数据分析提供可靠的数据源。

例如，温度传感器可以实时监测电气设备的温度变化，当温度超过设定的阈值时，表明设备可能存在过热故障，需要及时处理。

局部放电传感器则能够检测到电气设备内部的局部放电现象，这是绝缘老化的早期征兆。

通过对局部放电信号的分析，可以提前发现绝缘故障，避免设备发生短路等严重事故。

数据传输技术是实现智能化检测的重要环节。

电气设备检修中的超声波检测技术使用教程

电气设备检修中的超声波检测技术使用教程超声波检测技术是电气设备检修中非常重要的一项技术。

它通过使用超声波信号对设备进行检测和诊断，可以帮助工程师及时发现和解决设备故障，提高设备的可靠性和安全性。

本文将介绍超声波检测技术的基本原理、使用方法和注意事项，以帮助读者更好地理解和应用这一技术。

一、超声波检测技术的基本原理超声波检测技术是利用超声波在物质中传播的特性进行检测和诊断的一种方法。

当超声波传播到材料的内部或表面时，会发生反射、散射、透射等现象，从而产生不同的声信号。

通过分析这些声信号的变化，我们可以了解到材料的内部结构、缺陷情况以及可能存在的故障。

超声波检测技术主要包括两个关键参数：超声波的传播速度和超声波的回波信号。

超声波的传播速度取决于材料的性质，不同材料传播速度不同。

而超声波的回波信号则反映了材料中的缺陷情况，如裂纹、松动等。

通过对超声波的传播速度和回波信号进行分析，我们可以判断出设备是否存在故障，并采取相应的修复措施。

二、超声波检测技术的使用方法1. 仪器准备在进行超声波检测之前，首先需要准备好相应的仪器设备。

通常需要使用超声波发生器、探头、示波器等设备。

确保这些设备能够正常工作，且能够提供高质量的超声波信号。

2. 设备检测将超声波探头放置在需要检测的设备表面或内部，并将超声波发生器与探头连接。

通过发射超声波信号，观察示波器上的回波信号。

根据回波信号的强度、延迟时间和波形特点等参数，判断设备的状态和可能存在的故障。

3. 结果分析根据回波信号的特征，对设备进行故障分析。

比较回波信号与背景噪声的差异，识别和定位可能存在的缺陷或故障。

采取适当的措施，如修复、更换或调整设备，以恢复设备的正常运行。

三、超声波检测技术的注意事项1. 设备准备在进行超声波检测之前，需要确保设备准备完善。

相关仪器设备要经过校准，并保持清洁和良好的工作状态。

超声波发生器和探头的连接要稳固可靠，不得出现松动或接触不良的情况。
