SoC系统测试与分析
伺服控制系统soc芯片功能分析及测试的研究
伺服控制系统soc芯片功能分析及测试的研究伺服控制系统soc芯片,简称soc,是一种集成了硬件和软件的多功能处理器,它专为特定产品或应用而设计,具有多项功能,完成复杂的控制任务。
soc芯片具有高度灵活性、低功耗优势,是现代控制系统不可或缺的重要组成部分,诸多控制产品和系统的制作都需要它的帮助完成。
本文旨在探讨soc芯片的功能特性,以及如何对其进行性能分析及测试,以便更好地应用在控制系统中,以实现得到更好的效果。
二、系统soc芯片的功能特性1.芯片的逻辑功能soc芯片具备众多逻辑功能,其中包括双精度数学器件、多模式数字控制器、模拟控制器、控制数据流器件等复杂部件。
以及集成的外设功能,包括时钟发生器、数据存储器件、接口器件和可编程输入输出器件等。
使用这些功能,可以实现复杂的数据处理任务,提供准确可靠的性能。
2.芯片的硬件特性soc芯片的硬件特性是重要的,它们具有良好的电气特性、抗干扰能力、低功耗、可靠性、高可用性、可扩展性等一系列优异的性能,满足不同的应用需求。
三、soc芯片的性能分析与测试1.soc芯片性能分析soc芯片的性能分析主要涉及其硬件功能、软件功能、逻辑功能、抗干扰能力、可靠性、传输速率、存储容量等方面。
在分析测试过程中,将对芯片各个方面的性能进行详细的测量,以期更好地评估芯片的效果。
2.soc芯片的测试方法soc芯片的测试方法主要有三类:综合测试法、结构性测试法和特征性测试法。
综合测试法包括对芯片任务运行能力、存储功能、I/O 功能及通信性能等功能和性能进行全面测试;结构性测试法是衡量系统芯片结构稳定性和可靠性;而特征性测试法是检测芯片设计中特性参数是否符合要求,是否满足设计要求等。
3.性能分析及测试所需工具soc芯片的性能分析及测试所需要的工具有:硬件和软件的调试器,用于进行芯片的硬件功能和软件功能的调试;电路分析仪,用于测量和分析芯片电路的电性能;热模拟器,用于测量芯片的热特性;软件设计工具,用于分析软件功能和程序。

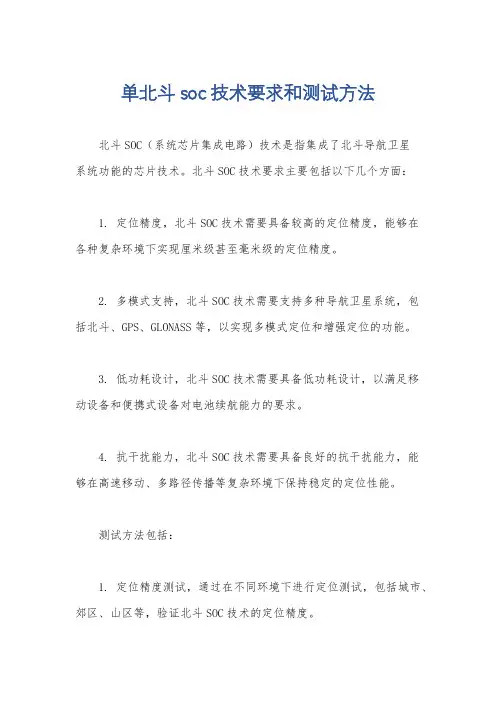

单北斗soc技术要求和测试方法
单北斗soc技术要求和测试方法
北斗SOC(系统芯片集成电路)技术是指集成了北斗导航卫星
系统功能的芯片技术。
北斗SOC技术要求主要包括以下几个方面:
1. 定位精度,北斗SOC技术需要具备较高的定位精度,能够在
各种复杂环境下实现厘米级甚至毫米级的定位精度。
2. 多模式支持,北斗SOC技术需要支持多种导航卫星系统,包
括北斗、GPS、GLONASS等,以实现多模式定位和增强定位的功能。
3. 低功耗设计,北斗SOC技术需要具备低功耗设计,以满足移
动设备和便携式设备对电池续航能力的要求。
4. 抗干扰能力,北斗SOC技术需要具备良好的抗干扰能力,能
够在高速移动、多路径传播等复杂环境下保持稳定的定位性能。
测试方法包括:
1. 定位精度测试,通过在不同环境下进行定位测试,包括城市、郊区、山区等,验证北斗SOC技术的定位精度。
2. 多模式支持测试,测试北斗SOC技术在接收北斗、GPS、GLONASS等多种卫星系统信号时的切换和融合性能。
3. 低功耗测试,通过实际使用场景下的功耗测试,验证北斗SOC技术的低功耗设计是否符合要求。
4. 抗干扰能力测试,在干扰环境下对北斗SOC技术进行测试,包括模拟干扰信号和实际干扰环境测试,验证其抗干扰能力。
综上所述,北斗SOC技术要求包括定位精度、多模式支持、低功耗设计和抗干扰能力,测试方法则需要针对这些要求进行相应的定位精度测试、多模式支持测试、低功耗测试和抗干扰能力测试,以确保北斗SOC技术的稳定性和可靠性。

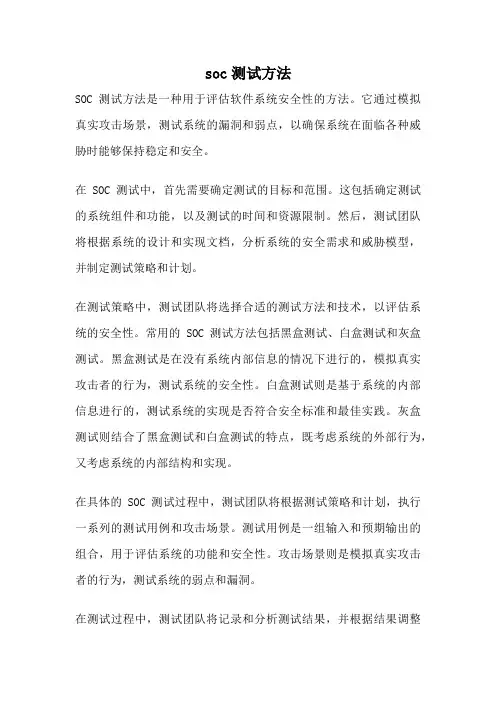

soc测试方法
