电磁阀使用注意事项
电磁阀原理及使用注意事项
编号：SY-AQ-05098( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑电磁阀原理及使用注意事项Principle of solenoid valve and matters needing attention电磁阀原理及使用注意事项导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀使用操作流程
电磁阀使用操作流程电磁阀是一种常用于控制液体或气体流动的设备，广泛应用于工业、农业和家庭等领域。
正确的使用操作流程对于保证电磁阀的正常工作至关重要。
本文将为您介绍电磁阀的使用操作流程，并提供相应的步骤和注意事项。
一、电磁阀的基本结构和工作原理电磁阀由阀体、阀芯、线圈和控制装置等部分组成。
当电磁阀接收到控制信号时，线圈中的电流会产生磁场，引起阀芯移动，从而改变阀体中的流通通道，控制介质的流动。
电磁阀的使用操作流程需要结合其工作原理进行。
二、电磁阀的使用操作流程1. 确认电源和电磁阀接线正确无误，接地可靠。
2. 仔细检查电磁阀的外观和密封性，确保无任何损坏或漏水现象。
如发现问题，应及时修理或更换。
3. 根据需要，选择适当的工作介质和工作压力。
注意工作介质的温度范围是否适用于电磁阀。
4. 打开介质供应阀门，确保介质流通畅通。
5. 通过控制装置发送指令信号，控制电磁阀的开关状态。
电磁阀的工作状态由控制装置决定。
6. 当电磁阀关闭时，介质流通通道被阻断，介质无法通过。
当电磁阀打开时，介质流通通道打开，介质可以通过。
7. 控制电磁阀的开启和关闭时间，根据需要进行调整。
8. 在电磁阀工作过程中，定期检查电磁阀的工作状态和温度。
如发现异常情况，应及时处理。
9. 在不需要使用电磁阀时，将其关闭并切断电源。
三、电磁阀使用操作的注意事项1. 在操作电磁阀之前，应了解其使用环境和介质特性，选择适合的型号和规格。
2. 在连接导管时，应正确使用密封垫圈，确保连接紧密且无泄漏。
3. 严禁将电磁阀用于超过其额定工作压力和温度的场合，以免损坏设备或引起安全事故。
4. 定期对电磁阀进行检查和维护，清理阀体内部的积聚物，确保其正常运行。
5. 在使用过程中，严禁随意拆卸电磁阀的零部件，以免影响其正常工作。
6. 如发现电磁阀工作异常，应及时断电并联系专业人员进行维修或更换。
7. 在操作电磁阀时，应如实记录工作参数和故障情况，以便分析和改进。
简述单电控电磁阀和双电控电磁阀的注意事项
简述单电控电磁阀和双电控电磁阀的注意
事项
电磁阀是一种常用的控制元件，广泛应用于工业自动化控制系统中。
其中，单电控电磁阀和双电控电磁阀是常见的两种类型。
在使用这两种电磁阀时，需要注意以下几点。
一、单电控电磁阀的注意事项
1. 电源电压要匹配：单电控电磁阀的工作电压一般为AC220V或DC24V，使用时需要注意电源电压是否匹配，以免损坏电磁阀。
2. 安装方向要正确：单电控电磁阀有正反两个方向，安装时需要注意方向，否则会导致电磁阀无法正常工作。
3. 清洗维护要及时：单电控电磁阀在使用过程中容易受到污染，需要定期清洗维护，以保证其正常工作。
4. 防止过载：单电控电磁阀在使用时需要注意防止过载，以免损坏电磁阀。
二、双电控电磁阀的注意事项
1. 电源电压要匹配：双电控电磁阀的工作电压一般为AC220V或DC24V，使用时需要注意电源电压是否匹配，以免损坏电磁阀。
2. 安装方向要正确：双电控电磁阀有正反两个方向，安装时需要注
意方向，否则会导致电磁阀无法正常工作。
3. 控制信号要准确：双电控电磁阀需要接收控制信号才能正常工作，控制信号需要准确无误，否则会导致电磁阀无法正常工作。
4. 防止过载：双电控电磁阀在使用时需要注意防止过载，以免损坏电磁阀。
单电控电磁阀和双电控电磁阀在使用时需要注意以上几点，以保证其正常工作。
同时，还需要根据具体的使用情况，选择合适的电磁阀型号和规格，以满足实际需求。
7V系列电磁阀安装使用注意事项
7V系列电磁阀安装使用注意事项
1、拿取电磁阀时切勿将其摔、掉落，以免造成电磁阀损坏；
2、因电磁先导阀为精密元件故安装调试电磁阀时，切勿让外力碰、撞先导阀，以免因此造
成电磁阀损坏，图文介绍常见的不良问题：
a.电磁阀单个或多个安装时，外置线强行拉扯导致端子壳坏掉（如下图）。
(1) (2)
(3) (4)
b.在安装接头时阀体较小，先导阀体承受大拇指外力影响导致损坏（如下图）。
(1) (2)
3、使用时请勿随意拆解电磁阀，如因意外引起先导阀螺丝(M1.6×14)松动，请用
0.1~0.15N.m力矩将其拧紧；
4、关于手动操作：
a、手动操作时，请先确认无危险后方可让连接装置进行作动；
b、非锁定推压式使用方法：沿箭头方向向下推压
c、旋具按下回转锁定式使用方法：按下后按箭头方向旋转，若不旋转，则与非锁定推
压式的使用方法相同。
d、手动按下回转锁定式使用方法：压下后沿箭头方向旋转，如不旋转，则与非锁定推
压式的使用方法相同。
电磁阀原理及使用注意事项
电磁阀原理及使用注意事项电磁阀是一种利用电磁力控制液体或气体流动的装置。
它由电磁铁和阀体组成，当通电时，电磁铁会产生磁场，磁场作用在阀体上，使得阀体上的阀门打开或关闭，从而控制介质的流通。
电磁阀的工作原理主要有两种：直动式和间接式。
直动式电磁阀的阀门直接由电磁铁驱动，当通电时，电磁铁吸引阀门，阀门打开，介质流通；间接式电磁阀的阀门由电磁铁间接驱动，通电时，电磁铁吸引阀门控制杆，通过杆传递力量给阀门，阀门打开。
电磁阀广泛应用于工业自动化控制系统中，可控制气体、液体的流量、方向、压力等。
它具有响应速度快、可靠性高、体积小、功耗低等优点，在控制各种工业流程中起着非常重要的作用。
使用电磁阀时需要注意以下几点：1. 选型准确：根据工作介质、流量、压力等特性选择适合的电磁阀。
不同的工况对电磁阀的要求不同，选型不当可能导致电磁阀不能正常工作或损坏。
2. 安装正确：根据电磁阀的使用要求进行正确的安装。
安装时应注意阀门的方向、进出口的连接方式等，确保电磁阀的顺利工作。
3. 维护保养：定期对电磁阀进行检查和保养，保持其正常工作状态。
清洁阀体和阀门，检查阀门的密封性能，确保阀门的正常开关和密封。
4. 防止堵塞：对于易结垢的介质，应定期清洗阀门，防止阀门堵塞。
同时，对于颗粒较大的介质，应在电磁阀前安装过滤器，防止颗粒物进入阀体。
5. 电气保护：电磁阀的控制电路应进行正确的电气保护，避免过电流、过电压等情况对电磁阀造成损害。
选择合适的控制电源和保护装置，确保电磁阀的长期正常工作。
6. 温度适应：根据工作环境的温度要求选择适合的电磁阀。
高温或低温环境会对电磁阀的使用寿命和性能产生影响，需要选择能够适应这些温度的电磁阀。
7. 防爆要求：对于易燃、易爆、有特殊安全要求的场所，应选择具有防爆性能的电磁阀。
防爆电磁阀可以避免因电弧、火花等引起的火灾和爆炸事故。
总之，电磁阀是一种非常重要的工业自动化控制设备，正确选择和使用电磁阀对于工业生产的正常进行至关重要。

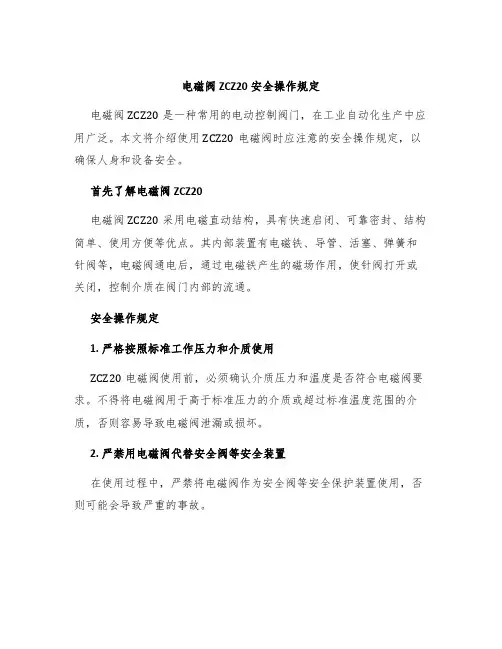

电磁阀ZCZ20安全操作规定
电磁阀ZCZ20安全操作规定电磁阀ZCZ20是一种常用的电动控制阀门，在工业自动化生产中应用广泛。
本文将介绍使用ZCZ20电磁阀时应注意的安全操作规定，以确保人身和设备安全。
首先了解电磁阀ZCZ20电磁阀ZCZ20采用电磁直动结构，具有快速启闭、可靠密封、结构简单、使用方便等优点。
其内部装置有电磁铁、导管、活塞、弹簧和针阀等，电磁阀通电后，通过电磁铁产生的磁场作用，使针阀打开或关闭，控制介质在阀门内部的流通。
安全操作规定1. 严格按照标准工作压力和介质使用ZCZ20电磁阀使用前，必须确认介质压力和温度是否符合电磁阀要求。
不得将电磁阀用于高于标准压力的介质或超过标准温度范围的介质，否则容易导致电磁阀泄漏或损坏。
2. 严禁用电磁阀代替安全阀等安全装置在使用过程中，严禁将电磁阀作为安全阀等安全保护装置使用，否则可能会导致严重的事故。
3. 确保电源电压稳定在进行电磁阀接线时，务必确认电源电压稳定，并进行接线正确性的检查，避免出现漏电、短路等问题。
4. 禁止私自改变电磁阀结构为保证电磁阀结构的完整性和稳定性，禁止用户私自拆卸、改变电磁阀结构或使用非原厂配件。
5. 周期性检查电磁阀使用情况对于长期使用的电磁阀，应定期进行检查、维护和清洗，保证其正常使用状态。
如果发现电磁阀出现问题，应及时更换或修理，避免事故的发生。
6. 避免在高危工作区域使用电磁阀对于高危、易燃易爆、放射等工作区域，应避免使用电磁阀，以免引发事故。
结论以上是关于电磁阀ZCZ20安全操作规定的介绍，希望可以对使用电磁阀的工作人员提供一些帮助。
在使用过程中，一定要注意安全操作规定，保证人身和设备安全。
电磁阀使用注意事项 电磁阀常见问题解决方法
电磁阀使用注意事项电磁阀常见问题解决方法电磁阀依据设计只能使用它允许使用的独立部件，或与其他仪器，机械设备，使用。
气动电磁阀的操作，只有在确定安装部件的设备，机械设备时才能符合相应的修改规定法电磁阀依据设计只能使用它允许使用的独立部件，或与其他仪器，机械设备，使用。
气动电磁阀的操作，只有在确定安装部件的设备，机械设备时才能符合相应的修改规定法规和标准，才能进行操作。
使用电磁阀时，应注意以下几点：1、部分负荷或压力不能超过其设计值。
2、除非进出口的零部件已经与管道连接，否则不带压力操作产品。
3、依照设计，零件不能在水下工作，所以要保证掌控系统不会有水。
4、假如温度低于5摄氏度，请务必防止设备结冰。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电磁阀常见故障可通过这些方面排查电磁阀的故障将直接影响到切换阀和调整阀的动作，常见的故障有电磁阀不动作，应从以下几方面排查：（1）进口电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。
（2）进口电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，假如开路，则电磁阀线圈烧坏。
原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。
此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。
紧急处理时，可将线圈上的手动按钮由正常工作时的“0位打到“1位，使得阀打开。
（3）电磁阀卡住。
电磁阀的滑阀套与阀芯的搭配间隙很小（小于0.008mm），一般都是单件装配，当有机械杂质带入或润滑油太少时，很简单卡住。
处理方法可用钢丝从头部小孔捅入，使其弹回。
2023年电磁阀原理及使用注意事项
2023年电磁阀原理及使用注意事项一、电磁阀原理电磁阀是一种利用电磁原理实现开关控制的装置。
其工作原理是通过电磁铁产生的磁场来控制阀门的开闭。
电磁铁由线圈和铁芯组成，当通过电流通过线圈时，产生的磁场使铁芯被吸引，从而使阀门开启；反之，当电流停止流动时，磁场消失，铁芯回到初始位置，阀门关闭。
具体来说，电磁阀的原理可以分为两部分：电磁部分和机械部分。
电磁部分由线圈、铁芯和阀芯组成，机械部分由阀体和阀座组成。
当线圈通电时，线圈中产生的磁场使铁芯受到吸引力，向上运动，阀芯从阀座上抬起，阀门打开；当线圈断电时，铁芯受到弹簧力的作用，向下运动，阀芯与阀座接触，阀门关闭。
二、使用注意事项1. 选择合适的电磁阀型号和规格。
根据工作场景和要求选择合适的电磁阀型号和规格，包括通径、材质、工作压力等参数。
同时，要确保电磁阀的工作温度范围符合要求。
2. 正确安装电磁阀。
电磁阀需要垂直或水平安装，避免倾斜或倒置安装。
电磁阀安装时应避免有振动和冲击，以免影响其正常工作。
3. 保持电磁阀清洁。
长期使用的电磁阀可能会积累污垢和杂质，需定期清洁和维护，避免影响其正常运行。
清洁时要注意使用适当的清洗剂，不要使用腐蚀性强的溶剂。
4. 预防电磁阀漏气。
电磁阀在工作中可能会发生漏气现象，影响其工作效果。
预防电磁阀漏气的方法包括定期检查阀门密封性能、及时更换损坏的密封件等。
5. 避免电磁阀受潮。
电磁阀对潮湿环境较为敏感，需避免受潮。
可以采用防潮箱、密封罩等方式进行防护。
6. 定期检查电磁阀的线路和接线端子。
电磁阀的线路和接线端子要保持正常，定期检查电磁阀的线路和接线端子是否松动或损坏，及时修复或更换。
7. 注意电磁阀的工作环境和工作状态。
电磁阀应在干燥、无腐蚀性气体和灰尘的环境中使用，避免进入腐蚀性气体或液体。
同时，在使用电磁阀时要注意其工作状态，如电磁铁发热是否正常等。
8. 合理控制电磁阀的工作时间和频率。
过频繁或过长时间的使用可能导致电磁阀过热或损坏，在使用过程中要合理控制工作时间和频率，避免电磁阀的过载运行。
2023年电磁阀原理及使用注意事项
2023年电磁阀原理及使用注意事项____年电磁阀原理及使用注意事项引言：电磁阀，作为一种控制流体流动的装置，广泛应用于各个行业和领域。
随着科技的不断发展和进步，电磁阀的原理和使用也在不断地演变和改进。
本文将介绍____年最新的电磁阀原理和使用注意事项。
一、电磁阀原理：____年的电磁阀原理与传统电磁阀相比，主要在材料、结构和控制技术方面进行了改进和创新。
1. 材料创新：随着材料科学的进步，新型的磁性材料被广泛应用于电磁阀的制造中。
这些新材料具有更高的磁导率和磁感应强度，从而提高了电磁阀的开关速度和响应时间。
2. 结构创新：____年的电磁阀的结构也发生了一定的变化。
采用更紧凑的设计，减少了电磁阀的占地面积。
同时，结构也更加便于维护和维修，增加了电磁阀的使用寿命。
3. 控制技术创新：随着控制技术的不断发展，____年的电磁阀采用了更先进的控制技术。
比如采用可编程控制器（PLC）和传感器，实现了电磁阀的智能化控制。
可以对电磁阀的工作时间、开关频率等进行精确的控制。
二、电磁阀的使用注意事项：电磁阀作为一种重要的控制装置，在使用过程中需要注意以下几个方面：1. 选型准确：根据具体的工况要求选择合适的电磁阀。
需要考虑流体介质的性质、流量、压力等因素，确保选用的电磁阀能够满足实际需求。
2. 安装位置合理：电磁阀的安装位置对其工作性能有直接影响。
应避免大量冷凝水或杂质进入电磁阀内部，建议安装在干燥、通风良好的地方。
3. 使用环境恰当：电磁阀应避免长时间处于高温、潮湿或有腐蚀性气体的环境中，以免对电磁阀造成损坏。
4. 维护保养及时：定期对电磁阀进行维护保养，包括清洗、润滑、检查电磁阀的密封性能等。
保持电磁阀的正常工作状态，延长使用寿命。
5. 控制信号稳定：电磁阀的控制信号应稳定，避免出现控制信号的干扰或断电情况。
使用合适的控制设备，确保电磁阀能够正常开关。
6. 安全使用：在进行维护和操作电磁阀时，应按照安全操作规程进行，避免发生安全事故。
电磁阀使用注意事项
电磁阀使用注意事项电磁阀是一种常用的控制元件，广泛应用于工业自动化控制系统中，它具有快速开关、反应灵敏、可靠性高等特点，但在使用时也需要注意一些事项，包括以下几个方面：1. 工作电压：电磁阀的工作电压必须符合其标定电压范围，不能过高或过低。
过高的电压会导致线圈发热过快，磁场强度增加，可能损坏线圈绝缘；过低的电压则可能影响电磁阀的正常工作甚至无法吸合。
2. 功率：电磁阀的额定功率是其能承受的最大功率，超过额定功率工作会导致电磁阀过载，出现故障。
因此，在选择电磁阀时要根据实际需要合理选择功率等级。
3. 工作温度：电磁阀的工作温度限制必须符合其技术参数，不能超出其规定范围。
一般情况下，电磁阀的工作温度应该在-20~80之间。
如果温度过高或过低，会对电磁阀的工作性能和使用寿命产生不可逆的影响。
4. 压力：电磁阀在使用时必须将其额定工作压力控制在规定范围内，过高或过低的压力都会对电磁阀产生不利影响。
如果压力过高，可能会导致密封失效、漏气等问题；而压力过低，则可能无法正常闭合或打开。
5. 清洁介质：电磁阀的使用介质必须符合其技术要求，并且在使用前要进行相应的净化处理。
如果介质中存在悬浮物、颗粒、沉积物等杂质，会使电磁阀的阀芯、密封面等部件受损，影响其正常工作。
6. 安装位置：电磁阀的安装位置应该合理选择，避免阳光直射、高温区域和潮湿环境等条件。
同时，在安装过程中还要注意防震、防腐等措施，以确保电磁阀的稳定运行。
7. 维护保养：电磁阀在长期使用中需要进行定期的维护保养工作，包括清洁吸入口、清理滤网、添加润滑剂等。
同时，还要及时更换损坏的密封件和零部件，保证其正常工作。
8. 防止电磁干扰：电磁阀是一种电器设备，其工作时会产生较强的磁场。
当电磁阀周围有其他电子设备时，需要注意防止电磁干扰。
可以采取屏蔽措施，如使用屏蔽电缆、增加屏蔽罩等，以避免产生干扰。
9. 应用环境：电磁阀在使用时需要考虑其应用环境，如防爆要求、防水等级等。
电磁阀操作规程
电磁阀操作规程一、概述电磁阀作为一种控制元件，在工业自动化领域中广泛应用，用于控制气体或液体介质的流量。
为了保证电磁阀的正常运行和延长其使用寿命，操作人员应严格按照以下规程进行操作。
二、安全要求1. 在进行电磁阀操作前，操作人员应确保自身安全，佩戴必要的防护装备，避免发生意外伤害。
2. 确保操作现场环境清洁整洁，防止杂物阻塞或污染电磁阀。
3. 学习并掌握相关的安全操作知识，了解电磁阀的工作原理和结构。
三、操作步骤1. 检查电磁阀(1) 检查电磁阀外观是否有损坏，如有破损或变形现象应及时更换新的电磁阀。
(2) 检查电磁阀连接口是否紧固，防止漏气或漏液现象的发生。
(3) 检查电磁阀的线路接线是否正确，排除短路和断路的情况。
2. 调整电磁阀(1) 根据实际需求调整电磁阀的开启和关闭时间。
(2) 如需调整电磁阀的流量大小，可通过调节电磁阀的电压或流量控制装置来实现。
3. 操作电磁阀(1) 打开电磁阀的控制开关，使电磁阀处于工作状态。
(2) 根据需要调节电磁阀的开度，控制介质的流量。
(3) 在操作过程中，应密切关注电磁阀的工作状况，如有异常现象应及时停机排查。
四、维护与保养1. 定期检查电磁阀的工作状况，如发现异常现象应及时进行维修和更换。
2. 保持电磁阀的清洁，防止灰尘或杂质进入影响电磁阀的正常工作。
3. 定期对电磁阀进行润滑处理，保证阀门的灵活运行。
4. 如长时间不使用电磁阀，应拆下电磁阀进行存放，避免堵塞或损坏。
五、故障排除1. 在操作中如发现电磁阀无法正常工作，应首先检查电源线路和电磁阀的连接情况。
2. 检查电磁阀的触点是否正常，清理和调整触点，确保电磁阀的灵敏度。
3. 如仍无法解决问题，应及时请专业人员进行维修和检测。
六、注意事项1. 严禁在操作过程中对电磁阀进行乱拉乱扯，以免损坏阀门和零件。
2. 在操作电磁阀前应检查相关的管线是否正常，防止发生泄漏或爆炸事故。
3. 注意操作人员的个人安全，避免接触高温和高压的介质，佩戴相应的防护设备。
电磁阀使用说明书
电磁阀使用说明书使用说明书一、产品介绍电磁阀是一种常用的自动控制元件，广泛应用于工业、农业、冶金、电力等领域。
本使用说明书旨在帮助用户正确使用电磁阀，确保其正常运行及延长使用寿命。
二、技术参数1. 工作电压：一般为220VAC，也可根据需要定制其他电压。
2. 工作压力：常见工作压力为0.1MPa-1.6MPa，也可根据实际需求定制其他工作压力。
3. 工作温度：一般为-10℃至80℃，也可根据使用环境要求定制其他工作温度范围。
三、安装及操作1. 安装前请仔细查看产品外观是否完好，避免安装损坏。
2. 电磁阀安装时应垂直放置，避免倾斜或颠倒安装，以确保正常通电操作。
3. 进口与出口接口请使用合适的密封材料，以防止漏气现象的发生。
4. 连接导线时，请确保电源线与电磁阀的接线端正好对应，并紧固好螺丝。
5. 操作时，请遵循以下步骤：a. 检查电磁阀与相关设备的电源线是否连接正常。
b. 检查电磁阀与相关设备的电源开关是否打开。
c. 通过控制开关或按钮来操作电磁阀开关，确保其正常开闭。
四、维护保养1. 保持电磁阀的清洁，避免污物进入影响正常运行。
2. 定期检查电磁阀的电源线及接线端是否松动，如有松动请及时拧紧。
3. 若发现电磁阀工作异常，请立即停止使用，并联系专业人员进行维修。
五、注意事项1. 请勿私自拆解电磁阀，以免造成损坏或安全事故。
2. 使用过程中请勿随意更改产品的工作电压、工作压力或工作温度范围，以免影响产品性能。
3. 遇到雷暴天气或长时间不使用时，请切断电源并将电磁阀垂直存放。
六、故障排除以下情况可能会导致电磁阀故障，请参考以下步骤进行排查：1. 电磁阀无法开启：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。
d. 若仍无法解决，请联系售后服务部门。
2. 电磁阀无法关闭：a. 检查供电电源是否正常。
b. 检查控制开关或按钮是否正常。
c. 检查电磁阀的接线是否正确连接。
电磁阀使用注意事项
注意 误操作时，人和设备可能受到损伤的事项。
警告 误操作时，有可能造成人受重伤或死亡的事项。
。 危险 在紧迫的危险状态，不回避就有可能造成人受重伤或死亡的事项
警告
①请气动系统的设计者或决定规格的人员来判断气动元件的选型是否合适。
产品样本上登载的产品，其使用条件多种多样。应由气动系统的设计者或决定规格的人来决定所选气动元件是否适合该系统。必要 时，还应做相应的分析和试验。满足系统所期望的性能并保证安全是决定系统适合性的人的责任。还应依据最新产品样本和资料， 检查规格的全部内容，并考虑到元件可能会出现的故障情况，最终组成该气动系统。
电磁阀
共同注意事项
安全上的注意
这里所指注意事项，记载了产品应如何安全正确的使用，以防止对人身或(和)设备造成 损伤。根据其潜在的危险程度，将有关注意事项分成[注意]、[警告]和[危险]三种标志。有关 安全方面的重要内容，都记载在ISO 4414*1)和JIS B 8370 *2)两项标准以及其他安全规则中，必 须遵守。
①瞬间通电 双电控电磁阀瞬时通电的场合其通电时间应在0.1s以上。 ②漏电压 使用阻容元件(C—R)作开关元件的保护(过电压保护)的 场合，由于有漏电流流过阻容元件，增加了漏电压。请 注意，漏电压的大小应限制在下列值以内，来选定回路 及开关元件。若漏电压造成复位不良的场合，应设置旁 漏电阻，详细情况磁阀
共同注意事项
流量的求法/（空气温度20℃时的流量
P1+0.1013<1.89(P2+0.1013)时为亚声速流动
P1+0.1013>=1.89(P2+0.1013)时为声速流动
Q:空气流量[l/min(ANR)] S:有效截面积(mm2) ∆P:压力降PI--P2(Mpa) P1:上流侧压力(MPa) P2:下流侧压力(MPa) 空气温度不同时的修正为上式算出的流量乘以下表中的修正系数
电磁阀的使用说明
电磁阀的使用说明引言：电磁阀是一种电磁控制的开关设备，广泛应用于工业自动化控制系统中。
本文将为您介绍电磁阀的基本原理、安装要求以及使用注意事项，以帮助您正确使用电磁阀并确保其正常运行。
一、基本原理电磁阀是利用电磁力控制流体介质的开关装置。
其工作原理基于电磁铁的吸合和释放，通过电磁铁的控制，控制介质的流通或截断。
电磁阀一般由电磁铁和阀体两部分组成，当电磁铁通电时，磁场会使阀芯产生吸引力，使得阀芯与阀座贴合，介质通路打开；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用回弹，阀座关闭，中断介质的流通。
二、安装要求1. 选用适当型号的电磁阀，必须根据实际需求确定电磁阀的口径、压力等参数，确保其能够满足控制系统的要求。
2. 安装电磁阀时，注意将其安装在水平或倾斜不超过5°的位置，以确保阀内部零件的正常工作，防止泄漏。
3. 针对不同介质的使用需求，选择相应的密封材料，以确保电磁阀的密封性能。
4. 安装电磁阀时，应保持周围环境清洁，并避免灰尘、杂质等进入阀体，影响阀芯的正常工作。
三、使用注意事项1. 在使用电磁阀前，请确保电源符合电磁阀的额定电压。
同时，应按照电磁阀的接线图正确接线，以免引起短路或损坏设备。
2. 请勿将电磁阀的电磁线束曲折、剪断或过度拉扯，以免损坏电磁线圈。
3. 在使用过程中，应定期维护电磁阀，检查其密封性能、阀芯的灵活性以及电磁线圈的绝缘状况。
如有问题，请及时更换损坏部件。
4. 使用电磁阀时，请勿频繁开关，以免过于频繁的启停导致电磁阀温升过大，影响其使用寿命。
5. 在电磁阀运行过程中，如出现异常情况，如声音变大、漏水等，请立即停止使用，并检查原因并及时修理。
结语：电磁阀作为一种重要的控制元件，广泛应用于工业自动化控制系统中。
通过正确的安装和使用，可以确保电磁阀的正常工作，提高系统的稳定性和可靠性。
在使用电磁阀时，请务必遵守操作规程，并按照相关要求进行维护和维修，以延长电磁阀的使用寿命。
电磁阀原理及使用注意事项
编号：SM-ZD-54392电磁阀原理及使用注意事项Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改电磁阀原理及使用注意事项简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
电磁阀安装及使用注意事项
电磁阀安装及使用注意事项1安装须知1、检查阀门标签上的型号、参数，必须符合现场技术要求。
2、检查线圈、电磁管和电气插座，确保没有外力损伤。
3、把管道清洗、吹扫干净；如介质内有固态杂质，必须在阀前管道上加装过滤器。
4、按阀体上箭头指示的方向（与介质流动方向一致），把阀门的接口与管道连接上，并确保连接处良好的密封。
5、直动式和强制先导式电磁阀：必须水平安装，即电磁线圈必需保持垂直向上。
先导式电磁阀：最好水平安装6、安装时，严禁把线圈、电磁管当作扳手使用。
7、需要焊接连接时，避免高温传到线圈、密封件等处。
8、在确认电源电压后，通常情况，电缆线直接连接在线圈插座中；但有外置整流器的直流线圈，电缆线必须接到外置整流器的输出端，整流器的输入端接在交流电源的电缆线上。
9、线圈可根据需要接地保护。
10、电磁阀露天安装时，必须加装保护罩，以保证性能，延长使用寿命。
2注意事项1、线圈带电时，严禁覆盖，以防过热烧毁。
2、线圈带电正常工作时，由于自身发热，温度较高，请勿触摸。
3、线圈带电时，禁止取下，以防过热烧毁。
4、电磁线圈、插座、电磁管及连接部分，严禁击打碰撞，以免损坏。
5、实际电源电压不能超出公差范围。
6、介质工作压力不得超出规定的范围。
7、介质工作温度不得超出规定的范围。
8、介质的粘度不得超出规定的范围。
3维护方法1、拆卸前，必须切断电源、泄去介质压力；如果介质为高温、易燃、有毒或有腐蚀性，必须彻底清除，以防人身、设备意外伤害。
2、拆卸步骤：直动式和先导式：第一步，拆线圈：拧下固定螺帽或螺丝，取走垫圈或承压件，平稳取下线圈，即可看到电磁管。
第二步，拆阀体：拧下连接阀盖与阀体的螺栓，取走连接有电磁管的阀盖，即可看到阀门内件。
第三步，拆电磁管：拆下线圈后，用加软衬的扳手卡在电磁管根部，拧下电磁管，即可看到磁芯。
强制先导式：第一步，拆线圈：拧下固定螺帽或螺丝，取走垫圈或承压件，即可拆下线圈。
均匀用力，平稳进行。
第二步，拆阀体：拧下连接阀盖与阀体的螺栓，取走阀盖，即可看到阀门内件。
电磁阀原理及使用注意事项(三篇)
电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可x动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
电磁阀原理及使用注意事项
电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
电磁阀原理及使用注意事项
电磁阀原理及使用注意事项电磁阀是一种由电磁力控制的阀门装置，它的原理是通过电磁线圈通电产生磁场，使阀体内的阀芯或阀片受到磁力作用，从而打开或关闭阀门。
电磁阀广泛应用于流体的控制领域，例如自动控制系统、工业生产流程中的流量控制等。
电磁阀的主要组成部分包括阀体、阀芯或阀片、电磁线圈和控制电路。
阀体是电磁阀的外壳，用于固定其他零部件，通常由金属材料制成。
阀芯或阀片是电磁阀的关键部件，通过受到电磁力的作用，实现打开、关闭或调节流体流量的功能。
电磁线圈是电磁阀的动力来源，通过通电产生磁场，激活阀芯或阀片。
控制电路用于控制电磁线圈的通断，从而控制阀芯或阀片的动作。
电磁阀的工作原理较为简单，当电磁线圈通电时，磁场将吸引阀芯或阀片，使其与阀座分离，流体通道打开。
当电磁线圈断电时，磁场消失，阀芯或阀片由于弹簧的作用回到初始位置，流体通道关闭。
控制电磁阀的通断可以通过外部控制电路实现，例如利用开关、计算机、PLC等设备。
在使用电磁阀时需要注意一些事项，以确保其正常工作和安全使用。
首先，为了保证电磁阀的正常工作，应正确选用电磁阀的型号和规格，根据具体的工作环境和要求进行选择。
其次，在安装电磁阀时，应正确接驳电磁线圈的电源，注意电源电压和频率的要求，以免影响电磁阀的工作。
同时，还需要注意电磁阀的接口连接，如螺纹接口、法兰接口等，确保连接紧固，并严禁出现漏气、漏油等现象。
在使用过程中，应注意电磁阀的工作环境和介质的特性。
电磁阀通常适用于不含腐蚀性和粉尘等杂质的中性介质。
如果介质具有腐蚀性，应选用适用的材料进行阀体和接口的选择，以免阀体损坏或介质泄漏。
如果介质带有杂质，应定期进行检查清理，以保证通道畅通。
此外，使用电磁阀时还需注意控制电路的安全性。
首先，应确保电磁阀的电源电压和控制电路的电压一致，以免因电压不匹配而损坏电磁阀。
其次，控制电路应符合相关的标准和规范，例如防护等级、防雷击能力等，以保证人身安全和设备的正常运行。
电磁阀使用中的注意事项
电磁阀使用中的注意事项电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
在使用电磁阀时，有一些注意事项需要我们注意，以确保电磁阀的安全、稳定运行。
下面将为大家介绍一些常见的电磁阀使用注意事项。
首先，选择合适的电磁阀。
在选择电磁阀时，需要根据实际需求和工况条件选择合适的型号和规格。
包括电磁阀的通径、电压、介质和工作压力等参数都需要与使用环境相匹配，以保证电磁阀的正常工作。
其次，正确安装电磁阀。
电磁阀的安装应按照相关规范和说明进行。
首先需要确保电磁阀与管路连接紧密，避免漏气或漏液现象。
其次，要保证电磁阀与电源连接正确，防止电磁阀因电源问题无法正常工作。
还要注意保持电磁阀周围的空气流通，避免过热现象的发生。
再次，保持电磁阀的清洁。
定期清洗电磁阀是确保其正常工作的重要步骤。
特别是在使用一些易腐蚀介质时，应当更加注意保持电磁阀的清洁状态。
清洗时应使用中性洗涤剂或清水，切忌使用有机溶剂或腐蚀性液体进行清洗，以免损坏电磁阀的密封件或部件。
此外，要定期检查和维护电磁阀。
定期检查电磁阀的工作状态，如需要更换密封件或维修电磁线圈等，应及时进行。
此外，注意定期检查电磁阀的接线端子，确保接线端子紧固可靠，避免因接线松动导致电磁阀失效。
最后，注意电磁阀的使用环境。
电磁阀应尽量避免长时间暴露在潮湿、腐蚀性气体或较高温度的环境中。
尤其是对于电磁线圈来说，要避免受到水分或腐蚀性气体的侵蚀，以免影响其正常工作。
总之，正确使用和维护电磁阀是保障其正常工作的关键。
通过选择合适的电磁阀、正确安装、定期清洗维护和注意使用环境，我们可以确保电磁阀的安全、稳定运行，延长电磁阀的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀
共同注意事项
警告
设计上的注意
①关于驱动执行元件 用阀驱动气缸等执行元件的场合事先应采取措施，防止执行元件动作时发生危险。 ②关于中间停止 用三位中封式换向阀进行气缸活塞的中间停止的场合，由于空气是可压缩的，想达到正确精密的位置停止是 困难的。另外，阀和缸不能保证无泄漏，故不能长时间保持在中间停止位置。想长时间保持在停止位置，请 与本公司联系。 ③关于阀集装时背压的影响 集装阀共通排气的场合，要注意背压造成执行元件的误动作。特别是使用三位中泄式换向阀或使用气控阀及 驱动单作用气缸的场合，由于其他执行元件的排气而引起误动作是可能的。担心有这种误动作的场合，应选 用带背压防止阀的阀，使用给排气块组件和EXH隔断阀芯或使用单独排气集装式。 ④关于压力保持(含真空压力) 由于阀有微漏，不能用于保持压力容器内的压力(或真空压力)等用途。 ⑤不能使用于紧急切断阀等上面 本样本上的阀，不是为确保安全用的紧急切断阀而设计的。这样的系统，应选用确保安全的其他手段来解决。 ⑥确保维护点检的空间 ⑦关于残压释放 考虑维护点检的需要，应设置有残压释放的机能。特别是使用三位中封式阀的场合，必须考虑到换向阀和气 缸之间的残压能释放掉。 ⑧关干真空压力下的使用 将阀用于真空切换等的场合，应采取措施防止外部灰尘、异物从吸盘及排气口吸入。另外，真空压力下应使 用外部先导式换向阀。使用内部先导式换向阀的场合，要与本公司商谈。 ⑨使用双线圈形式 使用新的双线圈的场合，可按阀的切换位置让执行元件朝希望的方向动作，但要采取措施，防止执行元件动 作发生危险。 ⑩关于换气 使用的阀在密闭的控制盘内的场合，排气时，要保证控制盘内的压力不上升。建议当由于阀的发热等，应设 置换气口将热量散出去。
电磁阀
共同注意事项
警告
选定
①规格的确认 本样本上的产品，仅用于压缩空气系统(含真空系统)，不要用于规格范围以外的压力和温度下，以防产品动 作不良或损坏。使用压缩空气(含真空)以外的流体时，应与本公司联系。 ②关于长时间连续通电 对阀进行长时间连续通电，或通电时间比不通电时间长的场合，应使用DC规格或省电型规格。使用AC规格， 应由本公司认可。 ①瞬间通电 双电控电磁阀瞬时通电的场合其通电时间应在0.1s以上。 ②漏电压 使用阻容元件 (C—R) 作开关元件的保护 ( 过电压保护 ) 的 场合，由于有漏电流流过阻容元件，增加了漏电压。请 注意，漏电压的大小应限制在下列值以内，来选定回路 及开关元件。若漏电压造成复位不良的场合，应设置旁 漏电阻，详细情况与本公司联系。 DC线圈的场合:额定电压的3%以下 AC线圈的场合:额定电压的8%以下 ③在低温下使用 各系列阀的规格中未指示的场合，能使用到—10℃但要采取措施，防止冷凝水及水分的固化和冻结。 ④用于吹气的场合 这种场合，应使用外部先导式电磁阀。在同一集装式上，使用了外部先导式和内部先导式的场合，由于吹气， 引起压力下降，有可能影响到内部先导式的阀，应注意。另外，给外部先导口应供给在规格中被规定的压力 范围的压缩空气。使用双线圈形式进行吹气的场合，吹气时通常是励磁状态。 ⑤安装姿势 安装姿势是自由的。
注意
电磁阀
共同注意事项
警告
安装
①漏气量大，元件不能正常动作的场合，请不要使用。 安装和维修时，接通气源和电源，进行必要的机能检查和漏气检查，确认安装正确。 ②使用说明书 认真阅读并正确理解使用说明书的基础上,安装和使用产品。还要保管好，随时都能使用。 ③喷涂的场合 产品上印刷着或贴着警告标记和规格标记，不允许去掉、揭下或损坏文字。遇到喷涂时，由于有机溶剂给树 脂材质的标记带来恶劣的影响的场合，应与本公司商谈。
电磁阀
共同注意事项
安全上的注意
这里所指注意事项，记载了产品应如何安全正确的使用，以防止对人身或(和)设备造成 损伤。根据其潜在的危险程度，将有关注意事项分成[注意]、[警告]和[危险]三种标志。有关 安全方面的重要内容，都记载在ISO 4414*1)和JIS B 8370 *2)两项标准以及其他安全规则中，必 须遵守。
电磁阀
警告
共同注意事项
按下表中的合适的紧固力矩安装
配管
②使用本公司以外的接头的场合，请遵守该接头制造厂家的使用要求。 2)Rc(PT)螺纹的场合
配管时的紧固力矩
⑤在产品上配管的场合 在产品上连接配管的场合参照使用说明书，供给通口等不要接错。
配线
注意
①关于极性 直流规格的带灯及过电压保护电路的电磁阀上接线的场合,应确认有无极性。 有极性时，注意下面几点。 •没有内置极性保护二极管的场合，一旦极性接错,内部二极管、控制器侧的开关元件或电源元件会烧损。 •带极性保护二极管的场合，一旦极性接错,电磁阀处于不被切换的状态。 ②外加电压 电磁阀通电时的外加电压应符合要求，以免造成阀动作不良或线圈烧毁。 ③接线的确认 配线完毕，应确认接线无误。 ④先导阀的使用 先导阀部的导线上不得承受20N以上的外力和振动作用，以免损坏。
气源
电磁阀
共同注意事项
警告
使用环境
①不要用于有腐蚀性气体、化学药品。海水、水、水蒸汽的环境或带有上述物质的场所 ②不要用干有爆炸性气体的场所。 ③不要用于引起振动和冲击的场所。各系列气阀耐振动、耐冲击的性能参看各自的产品样本的规格栏。
④日光照射的场所，应加保护罩，遮日光 ⑤周围有热源的场所，应遮断辐射热。 ⑥有水滴、油或焊接的火花等附着的场所，要采取适当的防护措施。 ⑦电磁阀装在控制柜内，长时间通电的场合，应采取散热措施，以保证电磁阀处于规格允许的温度范围内。 。
②请有足够知识和经验的人使用气动设备。
压缩空气一旦使用失误，那是危险的。气动设备的组装、操作和维护等，应由有足够知识和经验的人进行。
③在确认设备安全之前，绝对不许使用气动设备或从设备上拆卸气动元件。
1、在气动设备点检和维修之前，必须确认被驱动物体已进行了防止落下或暴走的处置。 2、在确认已进行了上述安全处置后，再切断电源和气源，排放掉气动系统内残存的压缩空气，才能从气动设备上拆卸气动元件。 3、气动设备再启动之前，要确认不会发生活塞杆飞出现象。
配管
警告
①配管前的处置 配管前，充分吹净或洗净管内的切削末、切削油和灰尘等 ②密封带的卷绕方法 配管和管接头是螺纹拧入的场合，不允许将配管螺纹的细末和密封 带的碎片混入阀的内部。使用密封带时螺纹的前端应留出 1.5～2 个 螺距不缠绕密封带。密封带的缠绕方向如图所示。 ③使用中封式三位阀的场合 阀与缸之间的配管不得漏气，要仔细检查 ④管接头的螺纹拧入 把管接头拧入阀上，请按以下方法紧固。 1)M5的场合 。 ①使用本公司接头的场合，按下述要领拧入。 用手拧入后，再用工具增拧1／6圈。但是，使用微型接头的场合，用手拧入后，再用工具增拧1／4圈。另外， 万向弯头、万向三通等密封垫有两处的场合，应增拧2个1／2圈。 注)螺纹拧入过度，接头螺纹部会折断或密封垫发生变形，造成漏气。螺纹拧得不紧，螺纹连接处松动造成漏 气。
④在确认设备安全之前，绝对不许使用气动设备或从设备上拆卸气动元件。
1、样本上记载规格以外的条件和环境下使用或在室外使用。 2、使用于原子能、铁路、航空、车辆、医疗器械、食品及饮料机械、娱乐设备、紧急切断回路、压力机用离合器及制动器回路、 安全机器等。 3、预计对人和财产有很大的影响，特别是在安全方面有要求的使用。
电磁阀
共同注意事项
注意
①给油 ①阀有预加润滑脂，能在不给油的条件下工作。 ②给油的场合，应使用透平油1号(无添加剂)ISO VG32。一旦给油，必须一直给油，不得中途停止给油。因 预加润滑脂被冲洗掉，会导致动作不良。 各公司透平油1号(无添加剂)ISO VG32的牌号参见下表。
给油
警告 注意
①使用洁净压缩空气。 压缩空气中，不得含有化学药品、含有机溶剂的合成油、盐分、腐蚀性气体等。以免造成气阀动作不良和损 坏。 ①应安装空气过滤器 靠近阀的上游侧，应安装过滤精度5 m以下的空气过滤器。 ②设置后冷却器、空气干燥器及冷凝水收集器等。 含大量冷凝水的压缩空气，会导致气阀和其他气动元件的动作不良，故气源系统应设置后冷却器、空气干燥 器及冷凝水收集器等。 ③碳粉多的场合，在换向阀的上游侧应设置油雾分离器。 空压机产生的碳粉多时，附着在阀内，导致阀动作不良。对压缩空气质量的详细要求，可参看本公司的《压 缩空气清净化系统》。
维护点检
警告
①维护点检，应按使用说明书的步骤进行。 一旦误使用，会导致元件和装置的动作不良或破损。 ②元件的卸下及压缩空气的给、排气 在确认被驱动物体已进行了防止落下处置和防止暴走处置之后，切断气源和电源，气动系统内部的残存压缩 空气通过残压释放机构已被排空之后，才能卸下元件。另外，三位中封式，在阀与气缸之间残存的压缩空气 也同样要被排空。元件更换或再安装之后再启动时，先确认气动执行元件已进行了防止飞出处置后，再确认 元件能正常动作。 ③低频率使用 为了防止气阀动作不良，气阀应在30天内进行换向动作一次。(请注意气源质量)。 ④手动操作 用手动操作，被连接的装置应能动作。在确认安全之后再操作。 ①冷凝水排放 空气过滤器内的冷凝水应定期排放。
注意
警告 危险
误操作时，人和设备可能受到损伤的事项。 误操作时，有可能造成人受重伤或死亡的事项。 在紧迫的危险状态，不回避就有可能造成人受重伤或死亡的事项
。
警告
①请气动系统的设计者或决定规格的人员来判断气动元件的选型是否合适。
产品样本上登载的产品，其使用条件多种多样。应由气动系统的设计者或决定规格的人来决定所选气动元件是否适合该系统。必要 时，还应做相应的分析和试验。满足系统所期望的性能并保证安全是决定系统适合性的人的责任。还应依据最新产品样本和资料， 检查规格的全部内容，并考虑到元件可能会出现的故障情况，最终组成该气动系统。
注意
电磁阀
共同注意事项
流量的求法/（空气温度20℃时的流量
P1+0.1013<1.89(P2+0.1013)时为亚声速流动
