螺纹种类及代号
管螺纹的种类代号及标注方法
管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式，广泛应用于机械设备中。
根据螺纹的形状和用途不同，可以分为多种种类。
下面将介绍几种常用的螺纹种类、代号以及标注方法。
1. 三角牙螺纹：也称为国际通用螺纹，是最常见的螺纹类型之一、它的代号为ISO，并由三条等腰直角三角形组成的螺纹刀具加工而成。
标注方法为螺纹直径和螺距。
例如，M10 × 1.5表示螺纹直径为10mm，螺距为1.5mm。
2. 扁平牙螺纹：它的牙型刀具由两个斜面构成，分别为牙顶和牙底两个不对称的斜面。
它的代号为BSW，全名为British Standard Whitworth Thread，是英国标准螺纹。
它的标注方法为螺距和牙数。
例如，1/4 线表示螺距为1/4英寸，每英寸有12个牙。
3. 丝杠螺纹：主要用于传动装置，如液压机械、机床等。
它的代号为ACME，是一种方形螺纹，两牙的角度为29度。
标注方法为螺距和梢直径。
例如，ACME 1/4-10表示螺距为1/4英寸，梢直径为10mm。
4. 机床螺纹：主要用于机床设备的连接和传动，如进给螺纹、导程螺纹等。
它的代号为UNC/UNF，全名为Unified National Coarse/Fine Thread，是美国统一国际粗细螺纹。
标注方法为螺距和牙数。
例如，1/2-13 UNC表示螺距为1/2英寸，每英寸有13个牙。
5. 鹰嘴牙螺纹：主要用于管道连接。
它的代号为G，全名为German Thread，是一种锥度为1：30的螺纹。
标注方法为螺纹直径和螺距。
例如，G1/2表示螺纹直径为1/2英寸，螺距为19mm。
6. 电缆连接螺纹：主要用于电缆接头连接。
它的代号为PG，全名为Polyamid-Gewinde，是一种多孔牙螺纹。
标注方法为螺距和螺纹直径。
例如，PG7表示螺距为1mm，螺纹直径为12.5mm。
螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。
以上只是其中几种常用螺纹的代号和标注方法，还有其他类型的螺纹种类，如管螺纹、汽车螺纹等。

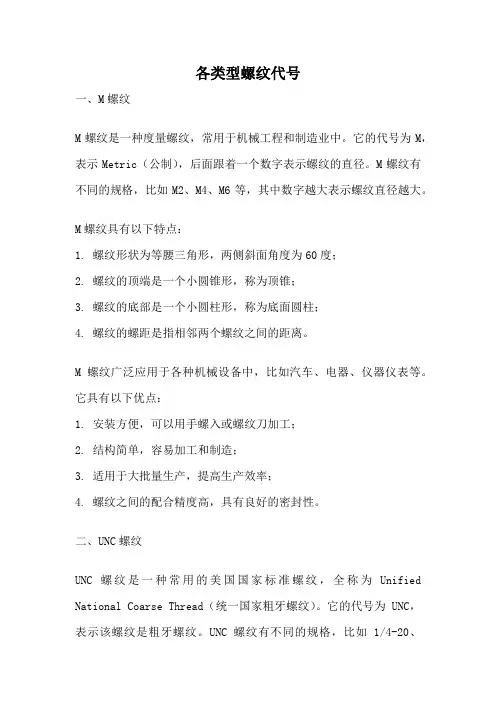

各类型螺纹代号
各类型螺纹代号一、M螺纹M螺纹是一种度量螺纹，常用于机械工程和制造业中。
它的代号为M，表示Metric（公制），后面跟着一个数字表示螺纹的直径。
M螺纹有不同的规格，比如M2、M4、M6等，其中数字越大表示螺纹直径越大。
M螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。
M螺纹广泛应用于各种机械设备中，比如汽车、电器、仪器仪表等。
它具有以下优点：1. 安装方便，可以用手螺入或螺纹刀加工；2. 结构简单，容易加工和制造；3. 适用于大批量生产，提高生产效率；4. 螺纹之间的配合精度高，具有良好的密封性。
二、UNC螺纹UNC螺纹是一种常用的美国国家标准螺纹，全称为Unified National Coarse Thread（统一国家粗牙螺纹）。
它的代号为UNC，表示该螺纹是粗牙螺纹。
UNC螺纹有不同的规格，比如1/4-20、3/8-16等，其中数字表示螺纹的直径，后面的数字表示每英寸的螺距。
UNC螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。
UNC螺纹常用于美国及其周边地区的机械设备中，其优点如下：1. 结构简单，容易加工和制造；2. 适用于大批量生产，提高生产效率；3. 与UNF螺纹配合使用，能够满足不同工作要求。
三、UNF螺纹UNF螺纹是一种常用的美国国家标准螺纹，全称为Unified National Fine Thread（统一国家细牙螺纹）。
它的代号为UNF，表示该螺纹是细牙螺纹。
UNF螺纹有不同的规格，比如1/4-28、3/8-24等，其中数字表示螺纹的直径，后面的数字表示每英寸的螺距。
UNF螺纹具有以下特点：1. 螺纹形状为等腰三角形，两侧斜面角度为60度；2. 螺纹的顶端是一个小圆锥形，称为顶锥；3. 螺纹的底部是一个小圆柱形，称为底面圆柱；4. 螺纹的螺距是指相邻两个螺纹之间的距离。
(精选)国标螺纹种类与表示方法
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

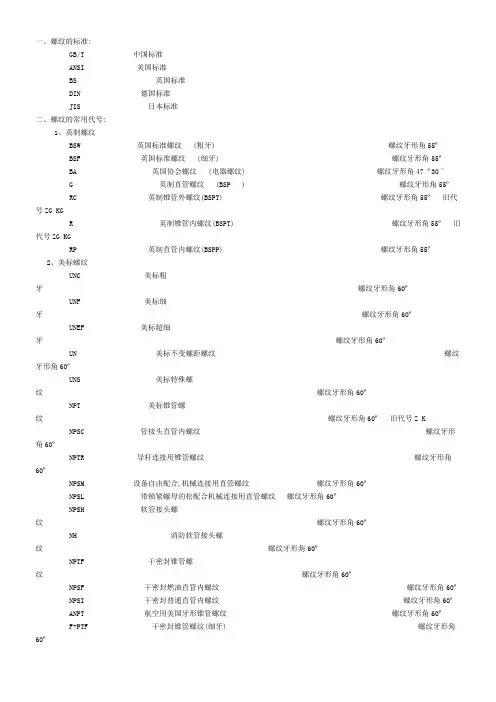

螺纹标准代号及牙形角
一、螺纹的标准:GB/T 中国标准ANSI 美国标准BS 英国标准DIN 德国标准JIS 日本标准二、螺纹的常用代号:1、英制螺纹BSW 英国标准螺纹 (粗牙) 螺纹牙形角55ºBSF 英国标准螺纹 (细牙) 螺纹牙形角55ºBA 英国协会螺纹 (电器螺纹) 螺纹牙形角47 º30ˊG 英制直管螺纹 (BSP ) 螺纹牙形角55ºRC 英制锥管外螺纹(BSPT) 螺纹牙形角55º旧代号ZG KGR 英制锥管内螺纹(BSPT) 螺纹牙形角55º旧代号ZG KGRP 英制直管内螺纹(BSPP) 螺纹牙形角55º2、美标螺纹UNC 美标粗牙螺纹牙形角60ºUNF 美标细牙螺纹牙形角60ºUNEF 美标超细牙螺纹牙形角60ºUN 美标不变螺距螺纹螺纹牙形角60ºUNS 美标特殊螺纹螺纹牙形角60ºNPT 美标锥管螺纹螺纹牙形角60º旧代号Z K NPSC 管接头直管内螺纹螺纹牙形角60ºNPTR 导杆连接用锥管螺纹螺纹牙形角60ºNPSM 设备自由配合,机械连接用直管螺纹螺纹牙形角60ºNPSL 带锁紧螺母的松配合机械连接用直管螺纹螺纹牙形角60ºNPSH 软管接头螺纹螺纹牙形角60ºNH 消防软管接头螺纹螺纹牙形角60ºNPTF 干密封锥管螺纹螺纹牙形角60ºNPSF 干密封燃油直管内螺纹螺纹牙形角60ºNPSI 干密封普通直管内螺纹螺纹牙形角60ºANPT 航空用美国牙形锥管螺纹螺纹牙形角60ºF-PTF 干密封锥管螺纹(细牙) 螺纹牙形角60ºNGO 气瓶出口螺纹螺纹牙形角60ºNGT 气瓶用锥螺纹螺纹牙形角60º1/16NGS 气瓶用直螺纹螺纹牙形角60ºSGT 气瓶用特殊锥螺纹螺纹牙形角60º1/80.650-19UNS安全装置螺纹螺纹牙形角60ºACME 梯形螺纹螺纹牙形角29ºSTUB ACME 标准短牙梯形螺纹螺纹牙形角29º3、米制螺纹M 米制螺纹螺纹牙形角60ºZM 米制锥管螺纹螺纹牙形角60ºTr(T) 梯形锥管螺纹螺纹牙形角30º 旧代号。
螺纹的种类及代号
1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。
常用标准螺纹的种类及用途可参看表1。
表1常用螺纹的种类和标注类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙M最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封G管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。
螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，R c表示圆锥内螺纹，R p表示圆柱内螺纹螺纹密封R cR pR梯形螺纹Tr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿形螺纹B2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。
内、外螺纹的大、小径的粗细实线应分别对齐。
3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时)旋向导程(P螺距)(多线时)管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。
4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。
螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。
一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。
必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。
特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。
5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
螺纹特征代号
螺纹特征代号
螺纹特征代号是用来标识不同螺纹的符号标记，主要用于工程螺纹绘图和制作。
它有助于我们更容易理解和识别不同螺纹的特征，在工程绘图中也有良好的使用效果。
螺纹特征代号通常由两部分组成，一部分是特征类型，另一部分是特征参数。
特征类型
1. 螺纹类型：M（普通螺纹）、W（扩孔螺纹）、F（平键螺纹）、S （拉伸螺纹）。
2. 螺纹型号：M2、M3、M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M30、M36、W2、W3、W4、W5、F2、F3、F4、F5、S2、S3、S4、S5。
特征参数
1. 螺纹规格：根据螺纹型号，如M2的螺纹规格是2mm，M39的螺纹规格是39mm；
2. 螺纹深度：根据螺纹的结构，如M2的螺纹深度是0.4mm，M39的螺纹深度是6.0mm；
3. 螺距：根据螺纹的结构，如M2的螺距是0.4mm，M39的螺距是6.0mm；
4. 内螺纹/外螺纹：一般情况下，内螺纹用N（内螺纹）表示，外螺纹用G（外螺纹）表示；
5. 螺纹轴向：一般情况下，螺纹轴向用Z（轴向）表示，横向用X（水平）表示；
6. 螺纹方向：指右旋螺纹还是左旋螺纹，一般情况下，右旋螺纹用R（右旋）表示，左旋螺纹用L（左旋）表示；
7. 螺纹特殊要求：有时候螺纹需要有特殊要求，如双螺纹、半满螺纹、收口螺纹等，则用D（双螺纹）、H（半满螺纹）、K（收口螺纹）来表示。
国标螺纹种类与表示方法
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹特征代号
螺纹特征代号螺纹特征代号是一种用于标识和描述螺纹的编码系统，它由一系列字母和数字组成。
螺纹特征代号提供了一种统一、简洁、明确的方式来描述和比较不同螺纹之间的特征。
在螺纹特征代号中，每个字母和数字都代表着特定的螺纹特征。
以下是一些常见的螺纹特征代号及其相关参考内容：1. 粗细螺纹特征代号：- M：标准螺纹的粗细适中；- C：细螺纹，通常用于精密仪器和装置；- C50：细螺纹，螺纹角度为50度；- C60：细螺纹，螺纹角度为60度；- R：粗螺纹，用于承受较大的扭矩；- RH：右旋螺纹，顺时针旋转；- LH：左旋螺纹，逆时针旋转。
2. 螺距特征代号：- 1.0：螺距为1.0mm；- 1.25：螺距为1.25mm；- 2.0：螺距为2.0mm；- 2.5：螺距为2.5mm；- 3.0：螺距为3.0mm；- 4.0：螺距为4.0mm；- 5.0：螺距为5.0mm。
3. 螺纹角度特征代号：- 30：螺纹角度为30度；- 45：螺纹角度为45度；- 60：螺纹角度为60度；- 75：螺纹角度为75度；- 90：螺纹角度为90度。
4. 其他特征代号：- TPI：每英寸螺纹数（Threads Per Inch）；- UNC：统一粗牙螺纹（Unified Coarse Thread）；- UNF：统一细牙螺纹（Unified Fine Thread）；- UNS：统一特细牙螺纹（Unified Special Fine Thread）；- BSW：英制标准螺纹（British Standard Whitworth）；- BSF：英制细牙螺纹（British Standard Fine）。
这些螺纹特征代号的参考内容通常包括了螺纹的粗细、螺距、角度以及其他相关的标准和规范。
根据这些特征代号，我们可以快速了解和比较不同螺纹之间的特征，从而选择合适的螺纹进行使用。
通过标准化的螺纹特征代号，我们可以避免因螺纹描述不准确或混淆而带来的不便和错误，提高工作效率和准确性。
螺纹标准大全
管螺纹常见管螺纹：1.美制管螺纹（布氏螺纹）。
牙型角60°，单位为英寸。
NPT是National（American）Pipe Thread 的缩写，是圆锥管螺纹（内或外），锥度1:16。
NPSC是圆柱内螺纹。
用于北美地区，国标查阅GB/T12716-2002。
2.英制管螺纹（源于英国惠氏螺纹）。
BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
BSPP（British Standard Pipe Parallel(Thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55°圆柱(平行)管螺纹,即Rp（老代号为G）。
BSPT（British Standard Taper Pipe Thread)是英制圆锥管螺纹代号，螺纹具有1:16的锥度，相当于国内的55°圆锥管螺纹,即Rc（老代号为ZG）。
BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹。
前面两者用于密封接合，后边一种用于一般的接合。
英制管螺纹多用于欧洲及英联邦国家（欧洲国家多用柱/锥管螺纹副），常用于水及煤气管行业，国标查阅GB/T7306-2000。
3.G是55°非螺纹密封管螺纹，属于惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
管螺纹的标注1.密封管螺纹：圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；（1）、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;（2）、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp,如Rp3/4。
（3）、内外管螺纹只有一种公差带代号，因此省略不标。
（4）、螺纹副：尺寸代号只注写一次。
国标螺纹种类与表示方法
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹各种代号的含义
螺纹各种代号的含义
螺纹是一种常见的机械连接方式，用于将两个或多个零件连接在一起。
螺纹的代号通常由一些字母和数字组成，代表着螺纹的一些特征和参数。
下面是一些常见的螺纹代号及其含义：
1. M：公制螺纹，表示螺纹直径为公制单位毫米（mm），例如M8表示直径为8mm的公制螺纹。
2. UNC/UNF：美国国家标准螺纹，UNC为粗牙螺纹，UNF为细牙螺纹，例如UNC 1/2-16表示直径为1/2英寸，每英寸有16个牙的粗牙螺纹。
3. ISO：国际标准螺纹，包括ISO metric thread和ISO inch thread两种类型，分别表示公制和英制螺纹，例如M6x1表示直径为6mm，螺距为1mm的公制螺纹。
4. NPT：美国国家管螺纹，用于连接管道和管件，例如NPT 1/2表示直径为1/2英寸的管螺纹。
5. BSP：英国标准管螺纹，用于连接管道和管件，例如BSP 1/2表示直径为1/2英寸的管螺纹。
6. JIS：日本工业标准螺纹，包括JIS B和JIS C两种类型，分别表示公制和英制螺纹，例如JIS B 1/2表示直径为1/2英寸的公制螺纹。
7. ACME：美国Acme螺纹，用于传递大扭矩，例如ACME
1/2-13表示直径为1/2英寸，螺距为13 threads per inch的螺纹。
8. R：圆锥螺纹，用于连接管道和管件，例如R 1/2表示直径为1/2英寸的圆锥管螺纹。
9. S：平头螺纹，用于连接管道和管件，例如S 1/2表示直径为1/2英寸的平头管螺纹。
10. U：管用圆锥螺纹，用于连接管道和管件，例如U 1/2表示直径为1/2英寸的管用圆锥螺纹。
标准螺纹代号
粗牙普通螺纹，直径24毫米，精度2级，右旋 细牙普通螺纹，直径24毫米，螺距2毫米， 精度3级，右旋 梯形螺纹，直径30毫米，导程10毫米，双头， 3级精度，左旋 圆柱管螺纹，管子公称直径3/4英寸，右旋 圆锥管螺纹，管子公称直径1/4英寸，右旋 布维管螺纹，管子公称直径1/4英寸，右旋 锯齿形螺纹，直径70毫米，螺距10毫米， 2级精度，单头，左旋
注：
1.
ห้องสมุดไป่ตู้
在图纸中，如果两组合件装配在一起，并且具有不同等级的公差，则公差可用分数形式表 示， 分子表示内螺纹精度等级，分母表示外螺纹精度等级，例：M36×3-2/2a 2. 3级精度在图纸上允许不标注。
标准螺纹代号
螺纹种类 粗牙普通 螺纹 细牙普通 螺纹 梯形螺纹 圆柱管螺纹 圆锥管螺纹 布维管螺纹 锯齿形螺纹 牙型代号 M M T G ZG K S 示 M24-2 M24×2-3 T30×10/2-3左 G3/4" ZG1/4" K1/4" S70×10-2左 例 牙型角 60° 60° 30° 55° 55° 60° 30° 说 明
螺纹种类和用途
螺纹种类和⽤途⼀螺纹按其⽤途可分为连接螺纹和传动螺纹，1 连接螺纹：主要起连接和调整的作⽤（1）普通螺纹：⽛型为60度，⼜分为粗⽛螺纹和细⽛螺纹两种，代号为M(2) 管螺纹：⽛型⾓为55度，常⽤于⽔⽓油管等防泄漏要求场合2 传动螺纹主要⽤于传递运动和动⼒（1）梯形螺纹：⽛型⾓为30度，⽛型为等腰梯形，代号为Tr，它是传动螺纹的主要形式，如：机床丝杠等(2) 矩形螺纹：主要⽤于⼒传递，其特点是传动效率较其他螺纹较⾼，但强度较⼤，因此应⽤受到⼀定限制（3）锯齿形螺纹：其⽛型锯齿形，代号为B。
他只⽤于承受单向动⼒，由于它的传动效率及强度⽐梯形螺纹⾼，常⽤于螺旋压⼒机及⽔压机等单向受⼒机构。
（4）模数螺纹：即涡轮蜗杆螺纹，其⽛型为40度，它具有传动⽐⼤，结构紧凑，传动平稳，⾃锁性能好等特点主要⽤于减速装置。
螺纹的加⼯1 车螺纹：其特点是通过车床机构的调整，能⽅便的车出不同螺距，不同直径，不同线数和不同⽛型的螺纹，适合于单件⼩批量⽣产。
2 攻螺纹和套螺纹（1）攻螺纹是⽤丝锥在⼯件的光孔内加⼯出内螺纹的⽅法（2）套螺纹是⽤板⽛在⼯件光轴上加⼯出螺纹的⽅法3 铣螺纹磨螺纹滚压螺纹（1）铣螺纹：是在专⽤的螺纹铣床或万能卧式铣床上进⾏。
铣螺纹⽐车螺纹的加⼯精度低，Ra值略⼤，但铣螺纹⽣产效率⾼，适⽤于⼤批量⽣产（2）磨螺纹是在专⽤的螺纹磨床上进⾏的，主要是对需要热处理（硬度较⾼和精度要求⾼）的螺纹进⾏精加⼯。
⼀般需要磨削的螺纹是经过车螺纹和铣螺纹等粗加⼯或半精加⼯后进⾏的。
（3）滚压螺纹是使胚料在滚压⼯具的压⼒下产⽣塑性变形，强制压制出的螺纹，滚压⽅式有两种：A 搓螺纹：是在搓丝机上进⾏的，压出来的螺纹精度⾼，可达5级，Ra值为~ 如：市场上卖的螺钉、螺锥等。
B滚螺纹：是在专⽤的滚压机上进⾏的，压出的精度可达3级Ra值为~1 优点：可提⾼螺纹的抗拉强度，抗剪强度和疲劳强度且⽣产效率⾼。
2 缺点：专⽤设备贵重，对胚料精度要求⾼，且只能加⼯内螺纹。
螺纹代号识别
螺纹代号一．英制螺纹（螺纹牙型角55度）BSW 英国标准惠氏螺纹（粗牙）BSF 英国标准惠氏螺纹（细牙）BA 英国协会螺纹G 直管螺纹（外螺纹分A，B两级，丝锥分G，G－D）R 锥管外螺纹（旧代号ZG，KG）RC 锥管内螺纹（旧代号ZG，KG）RP 直管内螺纹（与锥管外螺纹R连接）二．美制螺纹（螺纹牙型角60度）UNC 统一制粗牙螺纹（代替NC）UNF 统一制细牙螺纹（代替NF）UNEF 统一制超细牙螺纹UN 统一制不变螺距螺纹UNS 统一制特殊螺纹NBUTT 锯齿螺纹NPT 一般用途锥管螺纹（旧代号Z，K）NPSC 管接头直管内螺纹NPTR 导杆连接用锥管螺纹NPSM 设备上自由配合，机械连接用直管螺纹NPSL 带锁紧螺母的松配合机械连接用直管螺纹NPSH 软管接头螺纹NH 消防软管接头螺纹NPTF 干密封锥管螺纹NPSF 干密封燃油直管内螺纹NPSI 干密封普通直管内螺纹ANPT 航空用美国牙型锥管螺纹F－PTF 干密封（细牙）锥管螺纹PTF－SAE SHORT 干密封SAE短锥管螺纹NGO 气瓶出口螺纹NGT 气瓶用锥螺纹NGS 气瓶用直螺纹SGT 气瓶用特殊锥螺纹0．650－19UNS 安全装置螺纹ACME 梯形螺纹（螺纹牙型角29度）G 一般用途梯形螺纹C 对中梯形螺纹STUB ACME 标准短牙梯形螺纹三．米制螺纹M 米制螺纹ZM 米制锥管螺纹Tr 梯形锥螺纹（旧代号T）四．其它螺纹SM 缝纫机螺纹PZ 气瓶锥螺纹PG 气瓶直螺纹TBG 石油油管螺纹5V1至20V1 气门芯螺纹PF 日本圆柱管螺纹PT 日本圆锥管螺纹。
常用螺纹代号一览表
Rc
ZG
55°圆锥管（内）螺纹
55°圆锥管螺纹只适用于丝锥
6
R
ZG
55°圆锥管（外）螺纹
55°圆锥管螺纹只适用于板牙，螺纹配合形式有两种a：Rp/R，b：Rc/R
7
BSW
英制粗牙螺纹
惠氏螺纹，英制螺纹标准，规格代号也可以写成W1/2
8
BSF
英制细牙螺纹
惠氏螺纹，英制螺纹标准，规格代号也可以写成WF1/2
22
NPSM
美制圆柱管螺纹
牙型角60°用于夹具上松动配合的机械连接属于一般用途管螺纹
23
NPSL
美制圆柱管螺纹
牙型角60°用于带有锁紧螺母的自由配合的机械连接属于一般用途管螺纹
24
NPSH
美制圆柱管螺纹
牙型角60°用于软管接头的松动配合的机械连接属于一般用途管螺纹
25
NPTR
美制导杆连接椎管螺纹
牙型角60°属于一般用途管螺纹
美制特细牙螺纹
14
B
锯齿螺纹（中国标准）
牙型角3°/30°螺纹代号：内螺纹B40*7-7A,外螺纹B40*7-7C
15
V
轮胎气门嘴螺纹
牙型角60°螺纹代号5V1 8V2
16
NPT
ZG
60°圆锥管螺纹
布氏螺纹
17
NC UNC
美制或统一制粗牙螺纹
其螺纹形式分为代号和英制两种，如10-24NC,1/4-20NC,分手用和机用
9
BSP
英制圆柱管螺纹
55°圆柱管螺纹，英制螺纹，螺纹尺寸同国标G系列
10
Tr
T
梯形螺纹
梯形螺纹牙型角30°分H7 H8 H9三种公差带
常见螺纹区分及识别
公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的 (Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。
准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4〃螺纹内径是20毫米。
它的表示方法应该是：ZG3/4〃。
其中（〃）是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8英分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2〃螺纹的管子内径≈15毫米。
俗称4分。
ZG1〃螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2〃螺纹的管子内径≈32毫米。
俗称1寸半。
锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
英国标准BS84一般用途螺纹BSPT 55度锥管螺纹简称PT牙型角55°B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹英国标准管螺纹BSPP 55度管螺纹牙型角55° BSPT英国标准管螺纹美国标准ANSI B1.10一般用途螺纹NPT 60 度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。
螺 纹 代 号
螺纹代号Thread code一、英制螺纹（螺纹牙型角55度）BSW——英国标准惠氏螺纹（粗牙）BSF——英国标准惠氏螺纹（细牙）G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别，丝锥分G、G-D)非密封性螺纹R——锥管外螺纹（旧代号ZG；KG）RC——锥管内螺纹（旧代号ZG；KG）二、美制螺纹（螺纹牙型角60度）UNC——统一制粗牙螺纹（代替NC）UNF——统一制细牙螺纹（代替NF）UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹（螺纹牙型角60度）NPT——一般用途锥管螺纹（旧代号Z、K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹NPSM——设备上自由配合，机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹（螺纹牙型角60度，斜角为1°47'24"即1：16）ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）PZ——气瓶螺纹5V1至20V1——气门芯螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）六、管螺纹（螺纹牙型角55度，螺纹顶、底部为园弧形约）RC——圆锥内螺纹（螺纹牙型角55度，斜角为1°47'即1：16）RP——圆柱内螺纹（螺纹牙型角55度）R——圆锥外螺纹（螺纹牙型角55度，斜角为1°47'即1：16）七、普通螺纹（螺纹牙型角60度）M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹（螺纹牙型角30度）B——锯齿形螺纹（牙型角30×30度）。
需要收藏的公制、英制及美制螺纹！
需要收藏的公制、英制及美制螺纹！螺纹标记（公制、美制和英制）1、公制螺纹标记：1.1标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。
对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米，可以在后面增加括号说明线数(英文)。
公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后。
内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后，中间用斜线分开。
对旋合长度为短组和长组的螺纹，在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。
中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号间用”━”号分开。
右旋螺纹不标注旋向代号。
1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H 中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2、美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
