电流互感器与电流表怎么接

电气二次回路

201，负电源用102 、202 ，合闸3，分闸33等
回路名称
数字标号组一二 101 102 103~13 1 105 133~14 9 135 150~16 9 170~18 9 190~19 9 三 201 202 203~23 1 205 233~24 9 235 250~26 9 270~28 9 290~29 9 四 301 302 303~3 31 305 333~3 49 335 350~3 69 370~3 89 390~3 99
电气二次回路
展开式原理图的特点
按不同电源回路划分成多个独立回路，交流回路按照A 、B 、C相序，直流回路各电气元件（继电器、装置等）按动作顺序自上而下、从左到右排列在图形上方有统一规定的文字符号，右侧有逻辑回路作用的文字注释各导线、端子有统一规定的回路编号和标号展开接线图按，接线清晰、易于阅读和分析、便于分类查线，可用于了解整套装置的动作程序和工作原理是二次回路工作的依据。
电气二次回路
归总式原理图的应用便于分析保护动作行为可作为二次回路设计、绘制展开式原理图等其他工程图的原始依据，但不能直接作为施工图纸
电气二次回路
展开式原理接线图（展开图）
展开图按供给二次回路的独立电源划分，将交流电流回路、交流电压回路、直流操作回路、信号回路分开表示同一电气元件的电流线圈、电压线圈、触点分别画在不同的回路中，采用相同的文字符号
中性线 N401~N4 09 N411~N4 19 N421~N4 29 N491~N4 99 N501~N5 09 N591~N5 99 N601~N6 09 N611~N6 19 N621~N6 29
零序 L401~L4 09 L411~L4 19 L421~L4 29 L491~L4 99 L501~L5 09 L591~L5 99 L601~L6 09 L611~L6 19 L621~L6 29

电流表配互感器

电流表配互感器，是怎么计算实际值的？如果抛开负荷电流不计，电流表的满量程电流要与互感器的二次电流相符，我国现在多为5A和1A，表计的刻度要等于互感器的一次电流或稍大于一次电流。

那一个100/5A的电流互感器所配用的电流表应该是什么呢？100/5A的电流表配200/5A的互感器被测电流为100A时，电流表的指示会是多少呢？、400/5A 300A/5A 呢？400/5A的电流表和400/5A的互感器被测电流为200A 电流表的实际值应为多少啊？回答首先，不管你的互感器是多少比5A，都要配二次电流是5A的电流表，也就是说实际上，电流表都一样，就是一只满量程为5A的电流表，只不过用表盘的刻度表示一次电流大小罢了，你是可以根据CT一次电流大小任意画表盘刻度的，所以，100/5A的电流表配200/5A的互感器被测电流为100A时，互感器的二次电流为2.5A，电流表就只有1/2的量程,指示是50A，400/5A的电流表配200/5A 的互感器被测电流为300A时，如果不考虑互感器的饱和造成的非线性误差,互感器的二次电流为7.5A，电流表就会超量程，400/5A的电流表和400/5A的互感器被测电流为200A, 互感器的二次电流为2.5A，电流表也是只有1/2的量程, 电流表的实际值应200A.明白了吗？交流电动机测量工作电流，是要用三个电流互感器和三个电流表对吗？如果只测一项就看不出另外两项交流电机电流测量，用两个电流互感器，一块电流表就行了。

两只互感器二次侧串联后接在电流表上。

如果两个互感器分别接在A相、C相上，则电流表读出的数值既不是A相电流，也不是C相电流。

而是A相和C相得合成电流。

在三厢平衡的正常情况下，该电流大小与B相电流大小一致。

如果该表显示的值符合电机铭牌，那么其它两相就没有问题了。

另外，电机实际运行时，电流一般达不到额定电流。

电容器无功补偿柜上的电流表是什么电流？电容器无功补偿柜上的电流是无功电流，是呈容性的；而负荷电流多是电阻性电流和电感性电流“混合”而成的感性电流；而变压器出线柜的计量柜上的总电流是负荷电流与无功补偿柜上的电容电流之和；当电容电流能够将负荷电流中的“感性成份”全部平衡掉时，流过计量柜的就是电阻电流，我们就说进行了全补偿，效果最好；当电容投入的少，没有全部平衡掉负荷电流中的“感性成份”时，流过计量柜的电流就还呈“电感性”，我们就说进行了欠补偿，功率因数低了；当电容投入的多，在全部平衡掉负荷电流中的“感性成份”后，还有富裕时，流过计量柜的电流就还呈“电容性”，我们就说进行了过补偿，功率因数不是高了，而是反方向低了。

电流互感器接线方式

电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-"或"."表示。

（也可理解为一次电流与二次电流的方向关系）。

按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。

在接线中L1和K1称为同极性端，L2和K2也为同极性端。

其三种标注方法如图1所示。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用1.5V干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定1和2是同极性端，当开关闭合时，如果发现电压表指针反向偏转，可判定1和2不是同极性端。

电流互感器的极性与常用电流保护以及易出错的二次接线1一相接线图1电流互感器的三种极性标注图2一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。

但是严禁多点接地。

两点接地二次电流在继电器前形成分路，会造成继电器无动作。

因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。

如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。

2两相式不完全星形接线两相式不完全星形接线用于相负荷平衡和不平衡的三相系统中。

如图3所示。

若有一相二次极性那么流过3KA的电流为IAIe，由向量差得其电流值为Ia的3倍，相位滞后Ia300角，如果三只继电器整定值是一样的，3KA会提前动作，造成保护误动。

图3二相式接线3两相电流差接线方式图4中流过继电器KA的电流为IAIe，其接线系数为3。

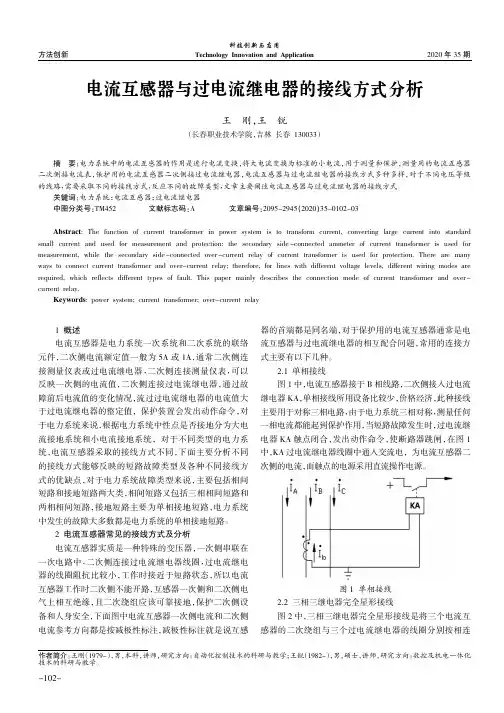

电流互感器与过电流继电器的接线方式分析

2020年35期方法创新科技创新与应用Technology Innovation and Application电流互感器与过电流继电器的接线方式分析王刚，王锐（长春职业技术学院，吉林长春130033）1概述电流互感器是电力系统一次系统和二次系统的联络元件，二次侧电流额定值一般为5A 或1A ，通常二次侧连接测量仪表或过电流继电器，二次侧连接测量仪表，可以反映一次侧的电流值，二次侧连接过电流继电器，通过故障前后电流值的变化情况，流过过电流继电器的电流值大于过电流继电器的整定值，保护装置会发出动作命令，对于电力系统来说，根据电力系统中性点是否接地分为大电流接地系统和小电流接地系统，对于不同类型的电力系统，电流互感器采取的接线方式不同，下面主要分析不同的接线方式能够反映的短路故障类型及各种不同接线方式的优缺点，对于电力系统故障类型来说，主要包括相间短路和接地短路两大类，相间短路又包括三相相间短路和两相相间短路，接地短路主要为单相接地短路，电力系统中发生的故障大多数都是电力系统的单相接地短路。

2电流互感器常见的接线方式及分析电流互感器实质是一种特殊的变压器，一次侧串联在一次电路中，二次侧连接过电流继电器线圈，过电流继电器的线圈阻抗比较小，工作时接近于短路状态，所以电流互感器工作时二次侧不能开路，互感器一次侧和二次侧电气上相互绝缘，且二次绕组应该可靠接地，保护二次侧设备和人身安全，下面图中电流互感器一次侧电流和二次侧电流参考方向都是按减极性标注，减极性标注就是说互感器的首端都是同名端，对于保护用的电流互感器通常是电流互感器与过电流继电器的相互配合问题，常用的连接方式主要有以下几种。

2.1单相接线图1中，电流互感器接于B 相线路，二次侧接入过电流继电器KA ，单相接线所用设备比较少，价格经济，此种接线主要用于对称三相电路，由于电力系统三相对称，测量任何一相电流都能起到保护作用，当短路故障发生时，过电流继电器KA 触点闭合，发出动作命令，使断路器跳闸，在图1中，KA 过电流继电器线圈中通入交流电，为电流互感器二次侧的电流，而触点的电源采用直流操作电源。

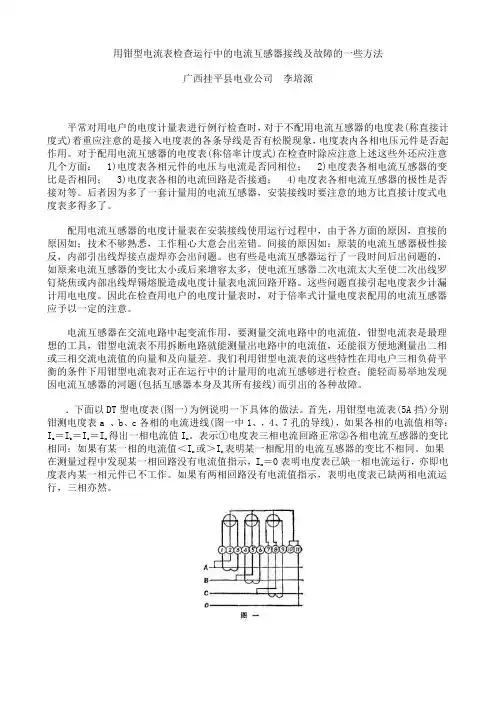

用钳型电流表检查运行中的电流互感器接线及故障的一些方法

用钳型电流表检查运行中的电流互感器接线及故障的一些方法广西挂平县电业公司李培源平常对用电户的电度计量表进行例行检查时，对于不配用电流互感器的电度表(称直接计度式)着重应注意的是接入电度表的各条导线是否有松脱现象，电度表内各相电压元件是否起作用。

对于配用电流互感器的电度表(称倍率计度式)在检查时除应注意上述这些外还应注意几个方面： 1)电度表各相元件的电压与电流是否同相位； 2)电度表各相电流互感器的变比是否相同； 3)电度表各相的电流回路是否接通； 4)电度表各相电流互感器的极性是否接对等。

后者因为多了一套计量用的电流互感器，安装接线时要注意的地方比直接计度式电度表多得多了。

配用电流互感器的电度计量表在安装接线使用运行过程中，由于各方面的原因，直接的原因如；技术不够熟悉，工作粗心大意会出差错。

间接的原因如：原装的电流互感器极性接反，内部引出线焊接点虚焊亦会出问题。

也有些是电流互感器运行了一段时间后出问题的，如原来电流互感器的变比太小或后来增容太多，使电流互感器二次电流太大至使二次出线罗钉烧焦或内部出线焊锡熔脱造成电度计量表电流回路开路。

这些问题直接引起电度表少计漏计用电电度。

因此在检查用电户的电度计量表时，对于倍率式计量电度表配用的电流互感器应予以一定的注意。

电流互感器在交流电路中起变流作用，要测量交流电路中的电流值，钳型电流表是最理想的工具，钳型电流表不用拆断电路就能测量出电路中的电流值，还能很方便地测量出二相或三相交流电流值的向量和及向量差。

我们利用钳型电流表的这些特性在用电户三相负荷平衡的条件下用钳型电流表对正在运行中的计量用的电流互感够进行检查；能轻而易举地发现因电流互感器的河题(包括互感器本身及其所有接线)而引出的各种故障。

．下面以DT型电度表(图一)为例说明一下具体的做法。

首先，用钳型电流表(5A挡)分别钳测电度表a 、b、c各相的电流进线(图一中1、，4、7孔的导线)，如果各相的电流值相等：I a ＝Ib＝Ic＝Ix得出一相电流值Ix。

接互感器和电流表的导线为什么要用多股软铜芯

1、必须用多股软铜芯：这是因为电流互感器都装在柜内，而电流表都装在柜门/仪表门上，所以这根线必须过门。

根据国家相关标准规定，过门的电线不得采用单芯线（因为频繁开关门的话容易引起电线断裂）。

单芯线一般用于柜内。

单芯线的优点就是容易成形，很容易就可以做到横平竖直，而多芯线却没那么漂亮。

单芯线的缺点就是压接不方便，不注意的话容易脱落。

2、一般采用2.5平方的：电流互感器的变比一般为**:5A，也就是说这根导线承载的电流最大值为5A。

标准GB7251.1-1997的“适合连接用铜导线的最小和最大截面积”规定最小0.5平方，最大2.5平方。

但因为电流互感器的特殊性——如果互感器没接地或接地脱落，而且互感器回路又断路的话，就会产生KV级的高压。

居于这点考虑，大多数的开关厂/成套电器设备厂的一次险制造装配工艺守则都规定电流互感器回路的线径为2.5平方。

电气控制柜元件安装接线配线的规范、方法(图解)

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电流互感器极性和接线方式及其应用

电流互感器极性和接线方式及其应用1 引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或 1A 两种标准的二次电流值。

电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。

本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。

2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。

电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。

(也可理解为一次电流与二次电流的方向关系)。

按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二次线圈的首端标为 K1，尾端标为 K2。

在接线中 L1 和 K1 称为同极性端，L2 和 K2 也为同极性端。

电流互感器同极性端的判别与耦合线圈的极性判别相同。

较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。

当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端，当开关闭合时，如果发现电压表指针反向偏转。

一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。

电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。

但是严禁多点接地。

两点接地二次电流在继电器前形成分路，会造成继电器无动作。

因此在《继电保护技术规程》中规定对于有几组电流互感器连接在一起的保护装置，则应在保护屏上经端子排接地。

如变压器的差动保护，并且几组电流互感器组合后只有一个独立的接地点。

电流互感器S1和S2在三相四线有功电表

电流互感器P1进P2出与P2进P1出有什么其别？
单看的话没区别，但是要配合二次。也就是说：：一次侧电流从同名端进，二次侧电流从同名端出。例：若一次电流由P1流向P2，则相同相位的二次电流应由S1流出至外接回路，在从S2流入绕组。如果极性接错时，功率和电能表不能正确测量，某些保护继电器会误动作。你所追问的应该就是说一次从P1进P2出，二次从P1出互感器P2进互感器吧（就是接细线那方）。其实P1、P2的极性是和S1、S2相匹配的；如果一次接反，那么可以把二次反接；一次电源，P1电源进线侧、P2出现侧，如果P1.P2颠倒安装那么二次1S1.1S2同时颠倒
2》在三相四线电表中2、5、8、分别接A、B、C、的电压线，1、4、7、接S1，S2接3、6、9，假如1和4接的是S1端，3和6接的是S2端，7接的是S2端9接的是S1端，电度表不会短路，只是计量不准确。
3》正确接法：电源A线在互感器带S1、S2端面的芯孔穿过，S1、S2分别接电度表的1、3端，借该路电源线接电度表2端;其它各相雷同。
电流互感器要求：1.只要S1,S2不开路，是不会烧表的。2.三相的S1,S2接反电度表反转或显示负数。3.任一相接反，导致计量不准确。
电流互感器S1和S2在三相四线电表接线中Байду номын сангаас规定
1》电流互感器S1和S2在三相四线电表接线中，如果接反，电度表会反行(电流表就没问题，会正常指示示数)的。

电流互感器的作用及接线方法图文民熔

电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

比如说现在有一条非常粗的电缆，它的电流非常大。

如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。

由于它非常粗，电流非常大，需要规格很大的电流表。

但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。

那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。

这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。

把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。

单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。

三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。

它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

电流互感器的安装使用及接线检查(二篇)

电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

2、电流互感器接线的检查(1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。

若断开A相电压后圆盘不转动，则说明电流互感器C 相断线或短路：若断开C相电压后圆盘不转动，则说明电流互感器A 相断线或短路，如果现场cos值接近0.5(感性)时，为防止误判断，可在断开C相电压的同时，用C相电压代换接于电能表的A相电压，如电能表有明显反转时，也说明A相电流无断线、短路等情况。

电表的读数乘

电表的读数乘以互感器的倍数300/5等于60，也就是说电表的读数乘以60，得出的数就是实际电量
读数的度数一般要看有没有接互感器啊;电表的倍数一般就是它带的互感器的倍数，如果装了互感器那读的要乘以互感器变比的倍数，没有互感器就是直接读数。

三相电表电流互感器接线图
配电柜上电流表与互感器的接线图
——★电流互感器比率是200∕5，就是说如果一次流过200A的电流，二次就相应有5A的电流，它的“变流比”是200÷5＝40（倍）。

因此该电度表的实际用电量，以电表读数电量（当月减上月）×40即是。

配电柜上电流表与互感器的接线图
接线图如下：
1、上图是三个电流互感器的接线图；
2、下图是两个电流互感器的接线图。

a.根据：Ia+Ib+Ic=0
b.所以：Ia+Ic=-Ib
c.故：绿色电流表指示B相电流。

零线上电流互感器的接法

零线上电流互感器的接法一、什么是零线上电流互感器零线上电流互感器是一种用于测量电路中电流大小的设备，它可以通过感应电流的变化来间接测量电路中的电流。

与常见的电流互感器不同的是，零线上电流互感器是通过将传感器的一侧接在电路的零线上，来测量电流的。

1. 接法原理零线上电流互感器的接法相对简单，只需要将电流互感器的一侧接在电路的零线上即可。

由于电路的零线是回路的一部分，所以通过感应电流的变化，就可以间接测量整个回路的电流。

2. 接法步骤需要将电流互感器的一侧接在电路的零线上。

这一步需要确保接线牢固，以免出现接触不良的情况。

同时，还需要注意接线方向的正确性，确保电流互感器的接线方向与电路中电流的流动方向一致。

接下来，将另一侧的接口连接到相应的测量设备上。

这个测量设备可以是示波器、电流表或其他测量仪器，用于读取电路中的电流数值。

3. 接法注意事项在接线过程中，需要注意以下几点：- 确保电流互感器的接线牢固，避免接触不良或接线松动。

- 注意接线的方向，确保电流互感器的接线方向与电流的流动方向一致。

- 在连接测量设备时，确保接口的稳定性和接触良好，避免影响测量结果。

三、零线上电流互感器的应用零线上电流互感器在电力系统中有着广泛的应用。

它可以帮助工程师或技术人员快速、准确地测量和监测电路中的电流。

以下是一些常见的应用场景：1. 电力系统监测：在电网运行过程中，监测各个节点的电流是必不可少的。

通过使用零线上电流互感器，可以在不断电的情况下，对电网中的电流进行实时监测和分析。

2. 故障检测：电路中的故障通常会导致电流的异常变化。

通过使用零线上电流互感器，可以快速检测并定位故障点，提高故障排除的效率。

3. 能效管理：在工业生产中，电能的消耗是一个重要的成本。

通过使用零线上电流互感器，可以对设备和系统的电能消耗进行实时监测和分析，从而优化能效管理，降低能源消耗。

4. 安全保护：电流的异常变化可能会导致设备的损坏或人身伤害。

电流互感器极性的接法及其测试方法

电流互感器极性的接法及其测试方法发布时间：2023-02-24T05:21:42.114Z 来源：《中国电业与能源》2022年第19期作者：李国军[导读] 电流互感器为变电站内的二次设备提供电流的测量数据李国军广东电网有限责任公司河源源城供电局广东河源 517000摘要：电流互感器为变电站内的二次设备提供电流的测量数据，其中电流互感器的极性时其重要特性之一，其正确性直接关系到保护、测量、计量的准确性，一旦电流互感器极性存在错误，会给变电站安全稳定运行造成严重影响。

因此在电流互感器投运必须进行极性测试，以防接线错误导致极性弄反。

本文介绍了直流法、交流法等极性测试方法，讨论了各种方法的特点，推荐使用电流法作为现场测试的优先选项。

在电流互感器投运后还需进行带负荷测试作为最后一道防线，对功角关系进行判断以确保电流互感器的极性完全正确。

关键词：电流互感器；极性；电流法；带负荷测试1 引言电流互感器是变电站中常用的一种电力设备，它将较大的一次电流转换为较小的二次电流，经过的适当变比关系给继电保护装置、测控装置、电能计量装置提供电流的测量数据。

电流互感器绕组极性一旦错误，则会造成保护装置拒动或误动、测量或计量错误等严重后果，因此务必保证电流互感器的组别以及极性正确。

对于电流互感器在新投运、技改大修后或者其他必要情况时，必须对电流互感器进行极性检查。

本文阐述了变电站内电流互感器极性的接法，并对现场电流互感器极性测试的方法进行了讨论，具有一定的实用参考价值。

2 电流互感器极性的接法2.1 变压器电流互感器极性的接法变压器二次设备需要电流测量数据的设备一般包括保护、测控、母线差动以及计量等，电流互感器各个绕组的二次侧分别用电缆接入对应的装置中，以220kV变压器电流互感器为例，如下图所示，其中电流互感器极性端P1均指向母线侧。

图1 220kV变压器电流互感器二次绕组分布对于变压器的差动保护，其电流的正方向，是指电流从母线流入变压器。

【安装工程】配电柜上电流表与互感器的接线方法和电控柜安装接线的规范

【安装工程】配电柜上电流表与互感器的接线方法和电控柜安装接线的规范c.各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

d.保证一、二次线的安装距离。

1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上1.14接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a)端子的标识1.15标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b)双重的标识1.16安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c)门上的器件1.17保护接地连续性a.保护接地连续性利用有效接线来保证。

b.柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

c.门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。

1.18安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。

1.19对于有操作手柄的元件应将其调整到位，不得有卡阻现象。

1.20将母线、元件上预留给顾客接线用得螺栓拧紧。

2.1基本要求：按图施工、连线正确。

2.2二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。

电流表及电流互感器的使用课件

2、电流互感器的分类根据电流互感器的用途可分为测量用电流互感器和保护用电流互感器。如图所示。在测量交变电流的大电流时，为便于二次仪表测量需要转换为统一的电流（我国规
定电流互感器的二次额定为5A或1A），在测量高压电路时，常用电流互感器起到变流和电气隔离的作用。它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器。
项目二、电流表及电流互感器的使用
电路中之所以有电流，才能使用电设备工作，所以说电流是电路测量的基本物理量，它也是一个有大小有方向的物理量。电流表、电流互感器、钳形电流表就是测量电流的基本工具，它们是用来测量电力、电信、电子设备电路中电流的主要仪表，它们功能类似，却用途不同。
任务一、电流表的使用
安装式安培表分为磁电系和电磁系两种，适用于安装在各控制系统和配电系统的显示面板和大型开关板指示相关电流参数，如：交直流电流、和过载电流等。如图所示，其表头满偏刻度为5A，每一大格为1A，每一小格为0.2A。
一、电流表的认识
4、多程式微安表多程式微安表设有多个量程，一个“—、+”接线柱，设有50、
技能知识一、电流表的认识二、电流表的使用
一、电流表的认识
1、直流电流表直流电流表是电路中用来测量直流电流的仪表，目前常用的一般是三
个接线柱两个量程的。如图2-1所示为直流毫安表表头。直流电流表按照量程分微安表、毫安表。在测量时，指针应对准刻度“0”，若未对准，则应用小改锥调整机械调零旋钮使其调零。刻度盘满刻度为100mA，每一大格20mA，每一小格4mA。接线柱端子标有“+”“-”极，或单标“-”极。
保护用电流传感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

钳形电流表教案

来宾职业教育中心学校教师授课教案详细内容：见PPT新课导入：新课讲授：一、钳形电流表的基本工作原理钳形电流表由电流互感器和电流表组成。

如图2-16所示，互感器的铁心制成活动开口，且成钳形，活动部分与手柄6相连。

当紧握手柄时电流互感器的铁心张开(图中点划线所示)，可将被测载流导线4置于钳口中，该载流导线成为电流互感器的一次绕组线圈。

关闭钳口，在电流互感器的铁心中就有交变磁通通过，互感器的二次绕组5中产生感应电流。

电流表接于二次绕组两端，它的指针所指示的电流与钳入的载流导线的工作电流成正比。

可直接从刻度盘上读出被测电流值。

1-电流2-电流互感器3-铁心4-被测导线5-二次绕组6-手柄7-量程选择开关二、钳形电流表的认识1、钳形电流表的结构钳形电流表是由电流互感器和电流表组合而成。

钳形电流表分为指针式钳形电流表和数字式钳形电流表。

（1）指针式钳形电流表指针式钳形电流表由电流互感器和电流表组成，互感器的铁芯制成活动开口，且成钳形，活动部分与手柄6相连。

当紧握手柄时，电流互感器的铁芯张开，可将被测载流导线4置于钳口中，该载流导线成为电流互感器的一次侧线圈。

关闭钳口，在电流互感器的铁芯中就有交变磁通通过，互感器的二次绕组5中产生感应电流。

电流表接于二次绕组两端，它的指针所指示的电流值与钳入的载流导线的工作电流值成正比，可以直接从刻度盘上读出被测电流值。

指针式钳形表的刻度盘与指针式万用表的刻度盘基本相似。

（2）数字式钳形电流表的结构数字式钳形电流表与指针式钳形电流在外形上的最大差异在于，数字式钳形电流表显示部分采用液晶显示屏，如图所示。

2、常用钳形电流表的型号、规格及技术数据三、钳形电流表的使用1.钳形电流表的使用方法（1）测量前的准备①检查仪表的钳口上是否有杂物或油污，待清理干净后再测量。

②进行仪表的机械调零。

（2）用钳形电流表测量①估计被测电流的大小，将转换开关调至需要的测量档。

如无法估计被测电流大小，先用最高量程档测量，然后根据测量情况调到合适的量程。
