剩余电流互感器介绍(精)
剩余电流互感器原理
剩余电流互感器原理
剩余电流互感器是一种用来检测电力系统中的剩余电流的装置。
其工作原理是基于剩余电流互感器中的铁芯和绕组之间的电磁感应。
该互感器的铁芯由导磁材料制成，通常是矩形或环形的形状。
绕组由漆包线绕制而成，并连接在电流互感器的输入和输出端口。
当通过互感器的主导线中有电流流过时，主导线中的电流产生的磁场会通过铁芯传递到绕组中。
在绕组中产生的磁场会引起互感器的输出端口产生感应电流。
剩余电流互感器的工作原理是利用互感器的铁芯和绕组之间的磁场感应。
当电力系统中存在剩余电流时，主导线中的电流会通过互感器产生一个磁场。
这个磁场会通过铁芯传递到绕组中，从而在互感器的输出端口产生一个感应电流。
通过测量输出端口的感应电流，可以确定电力系统中的剩余电流的大小。
这样可以及时发现并排除电力系统中的漏电问题，以保证电力系统的安全运行。
需要注意的是，在使用剩余电流互感器时，还需要配备相应的电流测量仪表来显示和记录感应电流的数值。
此外，为了确保测量的准确性，还需要根据实际情况调整互感器的参数和配置。
开启式剩余电流互感器介绍
博远寰宇开启式互感器简介
STM
注：输出方式为电流/电压型可选及各类孔径可选。 产品完全符合国标GB 14287.2-2014 《电气火灾监 控系统 第2部分:剩余电流式电气火灾监控探测器》标准。
以HY16C5规格书为例
STM
STM
STM
谢谢！！！
STM
开启式剩余电流互感器介绍
BYHY 编写人：LBJ
STM
北京博远寰宇电子科技有限公司主 营业务分为精密电流互感器、零序及剩 余电流互感器、低压配电互感器特种线 圈及电力监控产品等五个方向。公司大 力开展科技创新，始终遵循“科技是第 一生产力”的方针，本着“精诚团结， 追求卓越”的团队精神，竭诚为广大用 户提供优质的产品和真诚的服务...
STM
剩余电流互感器是电气火灾监控系统中的一类探测器，当被保护线路中的 互感器探测到认后发出声光报警信号和控制信号，防范电气火灾事故。 开口式剩余电流互感器是什么？ 开口式剩余电流互感器，又称开启式剩余电流互感器或开合式剩余电流 互感器，应用于配电系统改造项目。 开口式剩余电流互感器选型方案 博远寰宇开口式剩余电流互感器的外壳采用阻燃、耐高温的ABS材料注 塑成型，采用整体浇注工艺，连接结构和紧固配件采用不锈钢材质，美观而 且耐腐蚀。 端子输出，端子为压线端子，中间隔板隔离，且位于开口附近，便于接 线；二次绕组线采用大线径无氧铜漆包线，电流容量大。产品结构新颖，造 型美观，安装方便，体积小，准确度高，性能稳定可靠。

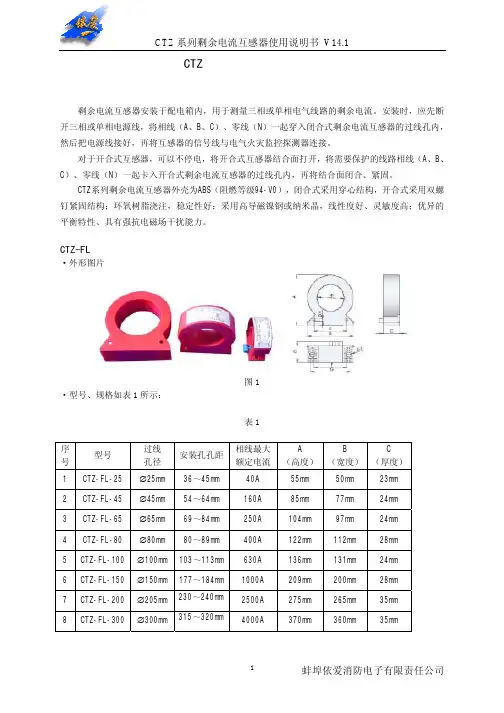

CTZ系列剩余电流互感器说明书V14.1
250A
5 CTZF-FL-2245 220×45mm 269mm
400A
6 CTZF-FL-2645 260×45mm 309mm
630A
7 CTZF-FL-3045 300×45mm
349mm
1250A
8 CTZF-FL-4245 420×45mm
469mm
4000A
注：表 2 中相线电流指互感器穿铜排时的参数。
160A
85mm
77mm
24mm
3 CTZ-FL-65 ∅65mm 69～84mm
250A
104mm
97mm
24mm
4 CTZ-FL-80 ∅80mm 80～89mm
400A
122mm
112mm
28mm
5 CTZ-FL-100 ∅100mm 103～113mm 630A
136mm
131mm
24mm
6 CTZ-FL-150 ∅150mm 177～184mm 7 CTZ-FL-200 ∅205mm 230～240mm 8 CTZ-FL-300 ∅300mm 315～320mm
1000A 2500A 4000A
209mm 275mm 370mm
200mm 265mm 360mm
28mm 35mm 35mm
1
蚌埠依爱消防电子有限责任公司
CTZ 系列剩余电流互感器使用说明书 V14.1
CTZF-FL系列闭合式方孔互感器（适用于铜排、线缆）
·外形图片
图2
·型号、规格如表 2 所示：
3 CTZK-671C-65 ∅65mm
4 CTZK-671D-80 ∅81mm
5 CTZK-671E-100 ∅103mm
剩余电流互感器标准
剩余电流互感器标准导言：剩余电流互感器是一种用于监测和保护电力系统的关键设备。
它能够及时检测到电力系统中的剩余电流，从而减少人身伤害和设备损坏的可能性。
为了确保剩余电流互感器的工作性能和安全性，各国制定了相应的标准。
本文将详细介绍剩余电流互感器标准的要求和应用。
一、剩余电流互感器标准的定义和分类1.1 定义剩余电流互感器是一种电气传感器，能够将剩余电流转换为可测量的信号。
它通常由磁性材料和线圈等组成。
1.2 分类根据测量的对象不同，剩余电流互感器可分为两类：一是用于低压系统的剩余电流互感器，二是用于高压系统的剩余电流互感器。
根据测量方式的不同，剩余电流互感器还可分为非接触式和接触式两种。
二、剩余电流互感器标准的要求2.1 额定电流和精度剩余电流互感器的额定电流应根据实际工作条件进行设定，同时需要在工作范围内保持较高的精度。
一般来说，剩余电流互感器的精度要求应在5%以内。
2.2 频率响应和相位误差剩余电流互感器在工作时需要具备较好的频率响应特性，并且要求相位误差较小。
一般来说，剩余电流互感器的频率响应范围应在20Hz-1kHz之间。
2.3 阻燃性能和绝缘强度剩余电流互感器在工作时可能会受到电弧的影响，因此需要具备良好的阻燃性能和绝缘强度。
一般来说，剩余电流互感器在标准测试条件下应具备一定的阻燃性能，并且绝缘强度应达到一定的标准。
2.4 温度稳定性和湿度适应性剩余电流互感器在不同的工作环境下需要具备稳定的工作性能。
因此，在标准测试条件下，剩余电流互感器的温度稳定性和湿度适应性需要符合相应的要求。
三、剩余电流互感器标准的应用剩余电流互感器广泛应用于电力系统中的监测和保护装置中。
它可以检测到电力系统中的任何剩余电流，并及时触发保护装置的动作，以保护人员和设备的安全。
除了在电力系统中的应用外，剩余电流互感器还可以在工业领域中用于监测电气设备的漏电情况，以及在建筑领域中用于监测电路的漏电情况。
它的应用范围非常广泛，对保障人身安全和防止财产损失起着重要作用。
剩余电流互感器的正确使用方法
剩余电流互感器的正确使用方法剩余电流互感器是电力系统中重要的保护装置，能够有效监测电路中的剩余电流，确保电力系统的安全运行。
本文将详细介绍剩余电流互感器的正确使用方法，帮助您充分发挥其保护作用。
一、剩余电流互感器概述剩余电流互感器，又称漏电保护器，是一种用于检测电力系统剩余电流的保护装置。
当系统中的剩余电流超过设定值时，剩余电流互感器会立即动作，切断故障电路，防止电气火灾和人身触电事故的发生。
二、剩余电流互感器的选用1.额定电压：选择剩余电流互感器时，应确保其额定电压与被保护电路的电压等级相符。
2.额定电流：根据被保护电路的负荷电流，选择合适的剩余电流互感器额定电流。
3.动作电流：根据实际需求，选择合适的动作电流。
动作电流越小，保护灵敏度越高，但容易产生误动作。
4.安装方式：根据安装位置和空间，选择合适的剩余电流互感器安装方式，如挂式、嵌入式等。
三、剩余电流互感器的正确使用方法1.安装：（1）在安装前，应检查剩余电流互感器的铭牌参数，确认无误后进行安装。
（2）按照产品说明书的要求，将剩余电流互感器安装在合适的位置，确保其与被保护电路的接线正确。
（3）接线时应注意，剩余电流互感器的接线端子应牢固、可靠，避免因接线不良导致保护失效。
2.调试：（1）在调试前，确保剩余电流互感器的电源和负载都已断开。
（2）使用专用测试仪器，检查剩余电流互感器的动作电流和动作时间是否符合要求。
（3）对剩余电流互感器进行模拟试验，验证其保护功能是否正常。
3.运行与维护：（1）定期检查剩余电流互感器的运行状态，确保其外观无损伤、接线无松动。
（2）定期对剩余电流互感器进行清洁，防止灰尘、污垢等影响其正常运行。
（3）定期进行模拟试验，验证剩余电流互感器的保护功能是否正常。
（4）发现剩余电流互感器动作异常时，应及时查明原因，排除故障。
四、注意事项1.遵循产品说明书进行操作，切勿随意更改剩余电流互感器的参数。
2.禁止在剩余电流互感器运行状态下进行接线、调试等操作。

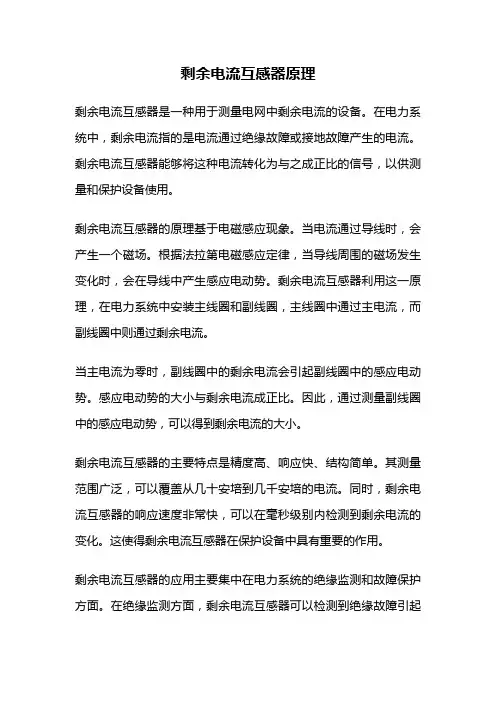

剩余电流互感器原理
剩余电流互感器原理剩余电流互感器是一种用于测量电网中剩余电流的设备。
在电力系统中，剩余电流指的是电流通过绝缘故障或接地故障产生的电流。
剩余电流互感器能够将这种电流转化为与之成正比的信号，以供测量和保护设备使用。
剩余电流互感器的原理基于电磁感应现象。
当电流通过导线时，会产生一个磁场。
根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线中产生感应电动势。
剩余电流互感器利用这一原理，在电力系统中安装主线圈和副线圈，主线圈中通过主电流，而副线圈中则通过剩余电流。
当主电流为零时，副线圈中的剩余电流会引起副线圈中的感应电动势。
感应电动势的大小与剩余电流成正比。
因此，通过测量副线圈中的感应电动势，可以得到剩余电流的大小。
剩余电流互感器的主要特点是精度高、响应快、结构简单。
其测量范围广泛，可以覆盖从几十安培到几千安培的电流。
同时，剩余电流互感器的响应速度非常快，可以在毫秒级别内检测到剩余电流的变化。
这使得剩余电流互感器在保护设备中具有重要的作用。
剩余电流互感器的应用主要集中在电力系统的绝缘监测和故障保护方面。
在绝缘监测方面，剩余电流互感器可以检测到绝缘故障引起的剩余电流，从而及时采取措施进行绝缘修复，避免事故的发生。
在故障保护方面，剩余电流互感器可以检测到接地故障引起的剩余电流，从而及时切断故障电路，保护电力设备和人身安全。
需要注意的是，剩余电流互感器在使用时需要满足一定的安装要求。
首先，剩余电流互感器应该正确连接在电力系统的相应位置，以确保能够准确测量剩余电流。
其次，剩余电流互感器的额定电流应该与电力系统中的电流匹配，以确保测量的准确性。
此外，剩余电流互感器还需要定期检修和校验，以确保其正常工作。
剩余电流互感器利用电磁感应原理，测量电力系统中的剩余电流。
它具有精度高、响应快、结构简单等特点，广泛应用于电力系统的绝缘监测和故障保护中。
在使用剩余电流互感器时，需要注意安装要求和定期维护，以确保其正常工作。
AKH-0.66-L型剩余电流互感器
M
N
60
59
80
71
85
71
71
71
102
71
188
71
181
78
江苏安科瑞电器制造有限公司 电话：0510-86179960 0510-86179950-8026 地址：江苏省江阴市南闸东盟工业园东盟路 5 号
传真：0510-86179835 邮编：214405
4.2 规格参数对照表
规格
一次电流(A) 二次输出 准确级
图4
尺寸 规格
L-45 L-80 L-100 L-150 L-200
外形尺寸(mm)
W
H
D
75 75 22
120 120 23
140 140 23
196 205 24
240 247 28
穿孔尺寸(mm) Φ 46 81 100 150 200
安装尺寸(mm)
M
N
60
65
100
105
119
124
169
AKH-0.66L 剩余电流互感器
1.产品特点 AKH-0.66L 型剩余电流互感器专用于对低压剩余电流信号的采集，可与电气火灾监控装
置 ARCM 系列、电动机保护装置 ARD 系列以及剩余电流继电器 ASJ 系列配套使用。该产品二 次可输出 0-5(2)mA 或 0-1V，有圆孔型和方孔型供用户根据需求选用。
江苏安科瑞电器制造有限公司 电话：0510-86179960 0510-86179950-8026 地址：江苏省江阴市南闸东盟工业园东盟路 5 号
传真：0510-86179835 邮编：214405
5.2 规格参数对照表
规格
剩余电流互感器与剩余电流探测器介绍
鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成；主要用于监控电路系统中的剩余电流，从而确定是否有危险发生，并及时预警。
什么是剩余电流，如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，一般采用空心式的环形互感器。
安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。
一.电气火灾监控系统在不同的电路系统中的使用方法：1.电气火灾监控系统在TT系统中的使用方法：●剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。
●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE线不得穿过互感器。
●配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。
2.电气火灾监控系统在TN-S系统中的使用方法：●保护线PE不得通过剩余电流互感器●N线与PE线不能混用，不得重复接地常见错误接线：●N线与PE线在M点碰接，造成零线重复接地，零线电流分流，没有全部经互感器返回，造成误报警。
●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流，属零线漏电报警（图中虚线示意）●施工中N线与PE线混用（或搭错母排），错误将PE线当零线接入，人为造成漏电（图中R负载情形）3.电气火灾监控系统在TN-C系统中的使用方法：●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线（图中虚线），即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法：由于IT系统自行成一个封闭系统，在特殊情况下使用，且安全性能高；一般在IT 系统中，不采用剩余电流探测器作为人身电击和电气火灾的保护措施。
剩余电流互感器原理
剩余电流互感器原理剩余电流互感器是一种用于电力系统中的保护装置，它的原理是基于剩余电流的检测和测量。
在电力系统中，如果有任何一相出现了接地故障，就会产生剩余电流。
而剩余电流互感器的作用就是通过检测这种剩余电流，及时发现并隔离故障，保护电力系统的安全稳定运行。
剩余电流互感器的原理可以简单地分为两个部分，剩余电流的检测和信号的输出。
首先，剩余电流互感器通过电流互感器将系统中的电流信号转化为对应的电压信号，然后经过滤波和放大处理，得到剩余电流的准确测量值。
其次，剩余电流互感器将测量得到的剩余电流信号转化为标准的输出信号，以供保护装置进行进一步的处理和判断。
在剩余电流互感器中，电流互感器起着至关重要的作用。
它通过感应电流的变化，将电流信号转化为对应的电压信号，从而实现对剩余电流的检测和测量。
而滤波和放大处理则是为了保证剩余电流信号的准确性和稳定性，避免外部干扰对信号的影响。
最后，输出信号的转化则是为了将测量得到的剩余电流信号转化为保护装置能够识别和处理的标准信号，以实现对电力系统的有效保护。
总的来说，剩余电流互感器的原理是基于对电力系统中剩余电流的检测和测量，以及对剩余电流信号的处理和转化。
它通过电流互感器、滤波和放大处理、以及输出信号的转化，实现了对电力系统中接地故障的及时发现和隔离，保护了电力系统的安全稳定运行。
除了原理外，剩余电流互感器的应用也非常广泛。
它不仅可以应用于配电系统中，还可以应用于变电站、发电厂等各种电力系统中。
在实际应用中，剩余电流互感器可以与保护装置、监控系统等配合使用，实现对电力系统的全面保护和监测。
因此，剩余电流互感器在电力系统中起着至关重要的作用，是保障电力系统安全稳定运行的重要装置之一。
综上所述，剩余电流互感器是一种基于剩余电流检测和测量原理的保护装置，通过电流互感器、滤波和放大处理、以及输出信号的转化，实现了对电力系统中接地故障的及时发现和隔离。
它的应用范围广泛，对电力系统的安全稳定运行起着至关重要的作用。
剩余电流互感器的作用
剩余电流互感器的作用
什么是剩余电流互感器
剩余电流互感器英文名称：residualcurrenttransformer 定义：用作变换剩余电流的一个或三个连接成一组的电流互感器。
余电流互感器也称漏电电流互感器。
与零序电流互感器原理相似，零序电流互感器一般适合于TN接地系统，而剩余电流互感器保护动作整定电流可以从mA级到A级，有相当高的动作灵敏性，因此剩余电流保护装置对于TT、IT、TN﹣STN﹣C-S系统接地系统均可适用。
安装时A、B、C三相导线与N线一起穿过一个剩余电流互感器。
剩余电流互感器原理
剩余电流互感器常常于剩余电流式电气火灾监控探测器
搭配使用，用于对漏电电流（即剩余电流）的检测，其是一种特殊的变压器，它是由线圈和铁芯组成。
原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，剩余电流互感器的二次侧绕组无信号输出；当发生接地故障时的各相电流的矢量和不为零，故障
电流使剩余电流电流互感器的环形铁芯中产生磁通，二次侧绕组就会发出信号，当电气火灾监控探测器接收到信号后就会发出报警。
剩余电流互感器的作用
剩余电流互感器保护动作整定电流可以从mA级到A级，灵敏度非常高，因此能够检测到电气线路中漏电电流细微的变化。
用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。
当电气线路中出现漏电电流时，就会带动脱扣装置，切换供电网络，达到接地故障保护的目的。
剩余电流互感器工作原理
剩余电流互感器工作原理
剩余电流互感器是一种用于监测和测量电力系统中的剩余电流的设备。
其工作原理主要基于法拉第电磁感应定律。
当电力系统中存在剩余电流时，剩余电流互感器的主绕组将通过戴在电力系统中的电流传感器捕获电流信号。
主绕组所输入的电流信号通过互感作用，将信号转换成次级绕组上的较低电流信号。
电流信号经过次级绕组后，可以被电流采集设备读取。
具体而言，剩余电流互感器通常由多个绕组组成，其中一个是主绕组，负责捕获电流信号，而其他绕组则是次级绕组。
主绕组中通过电流传感器输入的电流信号在通过互感作用后，会在次级绕组上产生比主绕组更小的电流信号。
这样，次级绕组上的电流信号就可以被较低功率的电流采集设备读取和测量。
剩余电流互感器的工作原理还受到电流传感器的影响。
电流传感器通常是采用霍尔元件或电阻器来感测电流，并将电流信号转化为电压或其它形式的信号。
这样，当电流传感器感测到电力系统中存在剩余电流时，它会通过主绕组将电流信号提供给次级绕组，从而实现测量和监测剩余电流的功能。
总的来说，剩余电流互感器通过主绕组和次级绕组之间的互感作用，将电力系统中的剩余电流转化为次级绕组上的较低电流信号，并通过电流采集设备进行读取和测量。
这种原理使得剩余电流互感器成为电力系统中重要的保护和监测设备。
剩余电流互感器工作原理
剩余电流互感器工作原理剩余电流互感器（或称为剩余电流保护器）是一种用于检测和保护电力系统中的漏电故障的设备。
它主要用于直流系统、高压直流输电系统和配电系统中，能够监测并及时切断发生漏电故障的电路，以防止电气事故的发生。
剩余电流互感器的工作原理基于电流平衡原理。
当电路中发生漏电故障时，漏电电流流入地或其他介质中，导致回路总电流不平衡。
剩余电流互感器通过检测回路中的剩余电流，判断电流是否平衡，从而确定是否存在漏电故障。
剩余电流互感器通常由互感器和继电器两部分组成。
互感器是剩余电流的传感器，通过电流互感作用将回路中的剩余电流转化为相应的电压信号。
继电器则是负责对互感器输出信号进行处理和判断，当检测到回路中的剩余电流超出设定值时，继电器会触发切断装置，切断故障回路。
具体来说，剩余电流互感器的工作过程如下：1. 剩余电流检测：当电力系统中的回路发生漏电故障时，漏电电流流入地或其他介质中，导致回路总电流不平衡。
剩余电流互感器通过互感作用，将漏电电流转化为相应的电压信号。
互感器中的一侧绕组通过回路的主回路电流，另一侧绕组则绕回路中的剩余电流。
由于电流变压器的互感作用，即一侧绕组中的电流变化，会在另一侧绕组中感应出相应的电压变化。
2. 信号处理：互感器输出的电压信号经过信号处理电路进行滤波、放大等处理，以保证信号的稳定和可靠性。
经过处理后的信号会传送到继电器中进行进一步判断和控制。
3. 故障判断和控制：继电器通过比较互感器输出信号与设定值的大小，判断是否存在漏电故障。
如果互感器输出的信号超过设定值，继电器会触发切断装置，切断故障回路，以避免进一步的电气事故发生。
同时，继电器还可以发送报警信号，以便及时通知相关人员处理故障。
需要注意的是，剩余电流互感器在使用过程中需要根据系统的具体要求进行合理的选择和调整。
对于不同电流等级和敏感度要求的电力系统，需要选择合适的互感器型号和设定值，以保证故障检测的准确性和可靠性。
此外，在安装和使用过程中，需要遵循相关的安全操作规程，以确保设备的正常工作和运行。
剩余电流断路器资料
剩余电流断路器1.工作原理概述它是由漏电检测元件---剩余电流互感器的特性来决定的。
剩余电流互感器有一个环形铁心，铁芯上绕有次级线圈，原边线圈就是穿过铁芯内孔的导线。
在正常用电时，如果三相用电是平衡的，其三相电流在互感器里产生的磁场正好抵消，这时零线上是没有电流的。
即使三相用电不平衡，流过三相线路的不平衡电流和零线上的电流还是大小相等，方向相反，即剩余电流互感器原边线圈各导线相量和为零。
此时铁芯中磁通和次级线圈中感压电动势均为零，当被保护电路中发生触电事故或不平衡漏电时，原边线圈中各导线电流相量之和不为零，此电流就是剩余电流。
剩余电流在铁芯中产生交变磁通，在次级线圈中感应出电动势，电流经放大器放大至动作电流整定值时，脱扣器动作使主开关在额定时间内切断电源，保护人身安全。
如上图：其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关；在一方向流过的电流假设为正（I1），则在相反方向流过的电流就为负（I2）。
在无故障的正常回路中I1 + I2=0，在磁芯内没有磁通，线圈内的电动势为零。
接地故障电流Id穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流，这一原理也被认作，“剩余电流”原理。
在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈。
如果剩余电流大于能使脱扣器动作的电流值，不论是直接动作的还是经电子，继电器动作的，断路器就要跳闸。
2.智能剩余电流保护继电器具有自动判别电网泄漏电流的功能，当电网泄漏电流增大时，继电器能把动作电流自动调到上档的动作值。
当电网泄漏电流减小时，又自动回复到下档动作值。
中国目前剩余电流继电器主要是在农村低压电网中使用，剩余电流继电器与交流接触器组合成剩余电流保护器作为主干线或分支线路的漏电保护装置。
尤其是脉冲型、鉴相鉴幅型剩余电流继电器专门适应中国农村低压电网泄漏电流比较大，把缓慢变化的动作电流值设定在200～300mA之间，避开电网正常泄漏电流的误动作；把突然变化的动作电流值设定在40mA左右，这在一定程度上提高了农村低压电网剩余电流保护器的投运率。
零序电流互感器和剩余电流互感器的工作原理分别是什么
零序电流互感器和剩余电流互感器的工作原理分别是什
么
1. 零序电流互感器（Zero Sequence Current Transformer）:
-零序电流互感器由三个相同的互感器组成，分别与三个相电流回路相接。
其中一个互感器的一次侧接地，其余两个互感器的一次侧分别与三相电路的A相、B相和C相相接。
-当正常运行时，三相电流之和为零，即没有零序电流，因此三个互感器的二次侧电流均为零。
-当出现电力系统中的故障，如个别相位对地短路时，将产生零序电流。
此时，互感器一次侧接地的互感器将测量到零序电流，并产生相应的输出电流。
通过这样的测量和监测，可以及时发现电力系统的故障并采取相应措施。
2. 剩余电流互感器（Residual Current Transformer）：
剩余电流互感器主要用于监测电力系统中的剩余电流，即电流通过带有感应电阻的接地装置所产生的电流。
-剩余电流互感器由两个相同的互感器组成，一次侧与母线或回路接通，二次侧连接到测量装置。
-当正常运行时，系统的剩余电流很小，因此互感器的一次侧电流接近于零，输出电流也很小。
-当系统发生接地故障时，接地电流通过互感器的一次侧，产生相应的输出电流。
通过检测和监控输出电流的变化，可以及时发现电力系统中的接地故障，并及时采取措施进行修复。
综上所述，零序电流互感器主要用于监测电力系统中的零序电流，通
过互感器的测量输出来诊断电力系统中的故障。
而剩余电流互感器则主要
用于监测电力系统中的剩余电流，以及检测接地故障。
这两种互感器在电
力系统中起到了重要的作用，可以帮助确保电力系统的稳定运行和安全性。
剩余电流互感器与剩余电流探测器介绍
剩余电流互感器与剩余电流探测器介绍鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成；主要用于监控电路系统中的剩余电流，从而确定是否有危险发生，并及时预警。
什么是剩余电流，如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，一般采用空心式的环形互感器。
安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。
一.电气火灾监控系统在不同的电路系统中的使用方法：1.电气火灾监控系统在TT系统中的使用方法：●剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。
●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE 线不得穿过互感器。
●配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。
2.电气火灾监控系统在TN-S系统中的使用方法：●保护线PE不得通过剩余电流互感器●N线与PE线不能混用，不得重复接地常见错误接线：●N线与PE线在M点碰接，造成零线重复接地，零线电流分流，没有全部经互感器返回，造成误报警。
●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流，属零线漏电报警（图中虚线示意）●施工中N线与PE线混用（或搭错母排），错误将PE线当零线接入，人为造成漏电（图中R负载情形）3.电气火灾监控系统在TN-C系统中的使用方法：●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线（图中虚线），即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法：由于IT系统自行成一个封闭系统，在特殊情况下使用，且安全性能高；一般在IT 系统中，不采用剩余电流探测器作为人身电击和电气火灾的保护措施。
剩余电流动作保护器原理
剩余电流动作保护器原理
剩余电流动作保护器（Residual Current Device，简称RCD）
是一种用于电气系统保护的装置。
其工作原理是基于发现电流泄漏而进行操作。
RCD通过在电路的相与中性导线之间放置一个电流互感器来
实现电流泄漏检测。
正常情况下，电路中的相与中性电流应当相等，即电流的进出应平衡。
如果发生电流泄漏，即电流从电路漏到了地面或其他非预期路径，则相与中性电流不再平衡，这就是泄漏电流。
互感器会监测通过电路的总电流，包括进流和漏流两部分。
如果泄漏电流超过设定阈值，RCD会立即触发动作，中断电路，并切断电流的供应。
RCD具有很高的灵敏度，通常在几毫安到几十毫安之间。
这
使得它可以快速检测到可能对人身安全构成威胁的微弱电流泄漏，比如由于设备故障或绝缘击穿引起的电流泄漏。
RCD的工作原理可以有效地保护人们免受电击的危险。
它广
泛应用于住宅、商业和工业建筑中，特别是在潮湿环境下或使用大功率设备的场所。
总之，剩余电流动作保护器通过监测电路中的泄漏电流并迅速切断电流供应来保护电气系统以及使用者的安全。
它是一种重要的安全装置，可以有效预防电击事故的发生。
剩余电流保护器工作原理
剩余电流保护器工作原理
剩余电流保护器是一种安全电器设备，用于防止电路中的剩余电流超过安全限值而导致人身伤害或设备损坏。
它通过监测电路中的电流差异来实现其工作原理。
工作原理如下：剩余电流保护器将电路分为两个回路，即进线回路与回路。
在正常情况下，电流从进线回路流入回路，并在两个回路中的电流相等。
但是如果有漏电情况发生，例如电路中存在漏电或人体接触带电部分，会导致部分电流从进线回路流入地回路，导致两个回路中的电流不再相等。
剩余电流保护器内置了一个高灵敏度的差动电流变压器（也称为触发器或CT），用于监测两个回路中的差异电流。
如果监测到差异电流超过设定的阈值，剩余电流保护器会立即切断电路，以保护人身安全和设备不受损坏。
此外，剩余电流保护器还具有快速断电和可靠的动作特性。
一旦触发器检测到差异电流超过阈值，它会向继电器或开关触发信号，迅速切断电路。
这种快速断电的特性可以在电路发生故障或漏电时尽快切断电源，减少事故的发生。
综上所述，剩余电流保护器通过监测电路中的差异电流来实现其工作原理。
一旦检测到差异电流超过设定阈值，保护器会切断电路，以保证人身安全和设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
欢迎观看
开口式剩余电流互感器济南铂晶电子科技有限公司
• • CT550300剩余电流互感器开启式 圆形 测量 电机保护用 本产品选用了磁导率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、 磁路损耗小的特点，其半圆环形铁芯和二次绕组采用优质环氧树脂真空浇注 在可燃的塑料壳体内，防潮湿，性能稳定，无需维护。安装时将两个半圆环 卡在分相电缆上，用钢箍抱紧，与电缆于一体，和谐美观。其钢箍采用优质 不锈钢，坚固，可靠，无漩涡。
2.矩形开窗剩余电流互感器济南铂晶电子科技有限公
司 • • CT512500矩形开窗剩余电流互感器 电缆安装用 产品说明:本产品主要用于母排安装环境中，也可用于电缆安装环境中。其结 构紧凑、体积小巧、安装占用空间小。穿心孔径为100*20mm，主回路电流 为0-100A。本产品为环氧树脂封装的生产工艺，其中环氧树脂封装系列具有 防水性能优良的特点。引线最常用的是RVVP双绝缘屏蔽护套线，也可以是 端子输出，接线方式比较灵活。用端子输出时，信号线需要用双绞线以提高 抗干扰能力。如果信号线太长需要考虑RVSP双绞双绝缘护套线或者在本产 品内部加信号放大电路。
剩余电流互感器产品介绍 济南铂晶电子科技有限公司
• • • • •
1.圆形穿心剩余电流互感器 2.矩形开窗剩余电流互感器 3.模块一体化剩余电流互感器 4.开口式剩余电流互感器 5.BH系列剩余电流互感器
1.圆形穿600圆形穿心剩余电流互感器 电缆电路 电气火灾用 本产品主要用于电缆电路环境中。其结构简单、体积小巧、应用灵活。穿心孔径为 150mm，主回路电流为0-1000A。本产品有环氧树脂封装、超声波焊接两种不同的生 产工艺，其外形尺寸和安装尺寸可以通用。其中环氧树脂封装系列具有防水性能优良， 而超声波焊接工艺在性能和价格上更有优势。引线最常用的是RVVP双绝缘屏蔽护套 线，也可以是端子输出，接线方式比较灵活。用端子输出时，信号线需要用双绞线以 提高抗干扰能力。如果信号线太长需要考虑RVSP双绞双绝缘护套线或者在本产品内 部加信号放大电路。
模块一体化
• •
济南铂晶电子科技有限公司
CT515500剩余电流互感器 智能型探测器 电气火灾用 产品说明：本产品是一种独立式的智能型探测器。它作为电气火灾监控系统 信号处理的中继部分，能通过内置电路及软件对下级终端电流探头传递过来 的信号进行智能分析处理，由此可判断出下级终端每一只电流探头的状态 （即故障状态、火灾报警状态、正常工作状态）。本产品具有很高的独立性， 但与配电系统密不可分，纳入强电系统施工比较便于协调配合。反之，实践 证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上 其对控制柜强电使用用不熟悉，对强电导线连接、安装位置等比较陌生，施 工质量难以保证。
BH系列剩余电流互感器济南铂晶电子科技有限公司
• • CT561800剩余电流互感器 测量 继电保护用 产品说明：本产品可以固定在配电柜上，也可以固定在母排上。材质有ABS工程塑料 和PC（聚碳酸酯）两种材料。本产品可以做成集成模块一体式产品。做成一体式产品 时电路板尺寸为统一尺寸。外壳材质一般的为浅青色或者浅灰色。该产品使用于额定 电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值。产品为减极性，一 次接线标志P1、P2，相应二次接线标志S1、S2。测量仪表接于S1、S2端子上，所接 仪表的总阻抗（包括接线）不应超过互感器的额定负荷。互感器在运行中严禁二次开 路。
