UPS电源电池计算这里面就看下Ups常用的两种计算方法。

一、恒电流法1、计算蓄电池的最大放电电流值:I最大=PcOSφ/(n*E临界*N)注:P÷UPS电源的标称输出功率cosφfUPS电源的输出功率因数F]玲UPS逆变器的效率,一般为0.88~0.96(根据具体型号\功率取值)E临界玲蓄电池组的临界放电电压(12V电池约为10.5V,2V电池约为1.75V)N玲每组电池的数量2、根据所选的蓄电池组的后备时间,查出所需的电池组的放电速率值C,然后根据:电池组的标称容量=I最大/C算出电池的标称容量。

举例型号:三进三出高频系列IooKVA,输出功率因数Cosφ:0.8直流电压:480V(电池低压保护:420V)效率:93%后备时间:2小时,每一电池组额定节数N:40节。

电流法I最大二PCoSφ/(n*E临界*N)=100*1000*0.8/0.93*10.5*40=204.8A电池组的标称容量AH=I最大/C=204.8/0.42=487.6AH(C值取至于蓄电池的放电时间与放电速率C对应表,0.42对应的是2h,可以查看上表)因此,电池组的标称容量AH487.6AH,需要选用12V1OOAH40节并联5组。

二、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号,首先计算在后备时间内,每个电池至少向UPS提供的恒功率。

恒功率法计算公式如下:电池组提供的功率W=UPS的负载KVAX功率因数/逆变器的效率需要每节电池提供的功率=电池组提供的功率W/每组电池额定节数即:W={P(VA)×1OOO×cos0}/(η×N)其中:W-一电池组提供的功率P--UPS额定功率COS0-功率因数0--UPS满载时逆变器效率N—・UPS每电池组额定节数举例台达NT系列80KVAUPS后备时间30min,选用DCF126-12系列电池。

计算电池容量台达NT80KVAUPS直流终止电压为3OOV及U临界=3OOV,直流电压为348V电池组选用29只12V电池,故N=29,n=6,U终压=175vUPS的功率因子Pf=0.8,逆变器转换效率n=0∙95,DCF126-12系列电池放电30min终止电压1.75V/CE11是放电速率?=0.98(以上数据均应用台达UPSDCF126电池性能技术参数)恒功率法P(W)={P(VA)*Pf}∕η={80*1000*0.8}∕0.95=67368.4(W)Pnc=P(W)/(N*n)=67368.4/(29*6)=387.2(W)查台达DCF126-12系列电池恒功率表可知DCF126-12/120电池终止电压为1.75v时放电30min电池提供功率为217W(数据是引用上面台达DCF126电池型录恒功率放电特性表)。

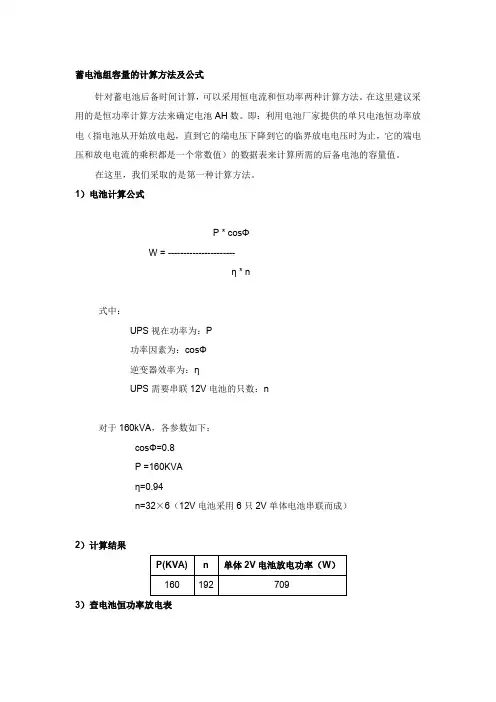

UPS蓄电池组容量的计算方法及公式.

UPS蓄电池组容量的计算方法及公式.

蓄电池组容量的计算方法及公式
针对蓄电池后备时间计算,可以采用恒电流和恒功率两种计算方法。

在这里建议采用的是恒功率计算方法来确定电池AH数。

即:利用电池厂家提供的单只电池恒功率放电(指电池从开始放电起,直到它的端电压下降到它的临界放电电压时为止,它的端电压和放电电流的乘积都是一个常数值)的数据表来计算所需的后备电池的容量值。

在这里,我们采取的是第一种计算方法。

1)电池计算公式
P * cosΦ
W = ----------------------
η * n
式中:
UPS视在功率为:P
功率因素为:cosΦ
逆变器效率为:η
UPS需要串联12V电池的只数:n
对于160kVA,各参数如下:
cosΦ=0.8
P =160KVA
η=0.94
n=32×6(12V电池采用6只2V单体电池串联而成)
2)计算结果
3)查电池恒功率放电表
如上表,205Ah电池30分钟时,功率为403W;45分钟时,功率为301W。

取中值为352W。

两组并联后为704W。

非常接近要求的709W。

因此,两组200Ah电池并联后可以满足单机满载40分钟的要求。

UPS不间断电源计算电池容量方法及注意事项

UPS不间断电源计算电池容量方法及注意事项

UPS在机房工程中重要设备,它能保证正常市电中断后为弱电系统提供有效的电力保障,不会因为没有,造成整个弱电系统瘫痪。

UPS的时间长短,取决机房设备的重要性,但弱电工程中大部分是要求保证4小时左右,数据中心除外,也取决于甲方对弱电系统的重视与否。

今天了解UPS原理及组成,UPS如何配制,如何确定电池数量决定时间长度的?一、UPS原理与组成1、原理:UPS(Uninterruptible PowerSystem/Uninterruptible Power Supply),即不间断电源,是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换城市电的系统设备。

主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。

当市电输入正常时,UPS 将市电稳压后供应给负载使用,此时的UPS就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时,UPS 立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

2、组成:UPS电源系统由五部分组成:主路、旁路、电池等电源输入电路,进行AC/DC变换的整流器(REC),进行DC/AC 变换的逆变器(INV),逆变和旁路输出切换电路以及蓄能电池。

其系统的稳压功能通常是由整流器完成的,整流器件采用可控硅或高频开关整流器,本身具有可根据外电的变化控制输出幅度的功能,从而当外电发生变化时(该变化应满足系统要求),输出幅度基本不变的整流电压。

净化功能由储能电池来完成,由于整流器对瞬时脉冲干扰不能消除,整流后的电压仍存在干扰脉冲。

储能电池除可存储直流直能的功能外,对整流器来说就像接了一只大容器电容器,其等效电容量的大小,与储能电池容量大小成正比。

由于电容两端的电压是不能突变的,即利用了电容器对脉冲的平滑特性消除了脉冲干扰,起到了净化功能,也称对干扰的屏蔽。

UPS的配置计算方法

UPS的配置计算方法

U P S的配置计算方法 LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】
UPS配置计算方法
UPS选配
1.确定负载容量大小:求出负载功率(KW或KV A)。

2.根据负载功率选择UPS:建议所带的负载总容量约为UPS额定输出功率的70%为佳。

(1)当负载功率单位为KV A:UPS容量=负载功率÷。

(2)当负载功率单位为KW:UPS容量=(负载功率÷)÷;
3.冗余方式选择:
串联热备份:要求负载功率小于单机容量80%;
并机:负载功率为单机30%(轻载有利于提高UPS的可靠性)。

蓄电池选配
1.蓄电池容量与UPS额定功率、UPS直流电压(电池放电完毕前)、要求后备时间有关。

2.蓄电池容量的计算步骤。

(1)求出蓄电池的放电电流:
I=(UPS标称输出功率(V A)×负载功率因数×负载率÷逆变器效率)÷蓄电池临界放电电压
UPS标称输出功率:只知道负载功率的情况下,UPS标称输出功率等于负载功率的大小。

负载功率因数:取。

UPS逆变效率:取。

蓄电池临界放电电压:单节电池标称电压×90%×单组串联个数
(2)根据后备时间,在电池放电曲线中查出放电率C。

(3)电池容量(Ah)=I÷C
放电速率C与后备时间的关系
放电速率C与后备时间的关系(电池放电曲线)如表0 1所示。

表01 放电速率C与后备时间的关系。

ups匹配蓄电池计算公式

ups匹配蓄电池计算公式

ups匹配蓄电池计算公式UPS(不间断电源)是一种电力设备,用于提供电力保障,当电网停电或电压波动时,UPS能够自动切换至备用电池供电,以保证电器设备的正常运行。

蓄电池是UPS系统中的重要组成部分,起到储存电能的作用,因此需要根据UPS的需求来选择合适的蓄电池。

在选择UPS匹配蓄电池时,可以根据以下公式进行计算:蓄电池容量(Ah)= (负载功率(W)× 运行时间(h))/ 电池电压(V)其中,负载功率是指UPS系统所连接的设备的总功率,运行时间是指UPS系统需要提供电力保障的时间,电池电压是指蓄电池的额定电压。

根据这个公式,可以计算出需要的蓄电池容量。

例如,如果负载功率为500W,运行时间为2小时,电池电压为12V,那么蓄电池容量为(500 × 2)/ 12 = 83.33 Ah。

这意味着在给定的负载下,需要一块容量为83.33 Ah的蓄电池来提供2小时的电力保障。

根据实际情况,还需要考虑一些其他因素来选择合适的蓄电池。

首先,需要考虑负载的类型和特性。

不同的负载对电池的要求不同,例如,对于大功率负载,需要选择具有较高放电能力的蓄电池。

其次,需要考虑电池的寿命和可靠性。

一般来说,蓄电池的使用寿命较短,因此需要选择寿命较长、可靠性较高的蓄电池。

此外,还需要考虑蓄电池的充电时间和充电效率,以确保UPS系统在停电后能够迅速恢复供电。

在实际选择蓄电池时,可以参考一些常见的蓄电池类型,如铅酸蓄电池、锂离子蓄电池等。

铅酸蓄电池是一种常用的蓄电池类型,具有成本低、安全性高的特点,适用于一般的UPS系统。

而锂离子蓄电池则具有体积小、重量轻、寿命长等优点,适用于一些对体积和重量有要求的场合。

除了蓄电池容量外,还需要考虑UPS系统的额定功率。

额定功率是指UPS系统能够提供的最大功率,因此需要选择的蓄电池容量不能小于额定功率所需的最小容量,以确保UPS系统能够正常运行。

选择合适的蓄电池对于UPS系统的正常运行至关重要。

UPS蓄电池计算公式

UPS蓄电池计算公式

一、恒电流模式计算C=(PL×T)/(Vbat×η×K)其中:C 为蓄电池容量(Ah),P L 为UPS输出功率(W);T 为电池后备时间(h);Vbat是电池组电压(Vdc)η―UPS电池逆变效率(0.90-0.95,根据机型选取)。

K―电池放电效率(系数)K的选取按照下表:K放电时间<1h1h<h≤2h 电池放电效率0.60.7 C【蓄电池容量(Ah)】PL【UPS输出功率(W)】T【电池后备时间(h)】112.4338624340001例如:艾默生新一代机架式高性能小容量UPS-ITA系列6KVA,电池组电压192Vdc(16节12V的电源串联),UPS电池逆变效率0.94,按满载4.8KW,后备2小时计算C=4800*2/(192*0.94*0.7)=76Ah(估算值) 选取12V85Ah的电池16节即可。

二、恒功率计算公式W = P L÷(N*6*η)(watts/cell)其中,PL为UPS额定输出的有功功率(KW);N为12V的电池数量;Vf为电池组额定电压,η为逆变器效率。

即先计算出单体电池所需功率,再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。

终止放电电压按照1.75V/cell确定。

通常电池厂家给出的功率表为单体2V/Cell的功率,定义为watts/cell。

部分厂家给出的功率表为watts/block,则需要再乘6这个系数W PL N149.1228073400040例如:艾默生新一代机架式高性能小容量UPS-ITA系列20KVA,电池节数32节(30-40节偶数节可调),UPS电池逆变效率0.95,按满载20kVA*0.9=18KW,后备2小时计算.W/cell = P L/(N×6×η)=18000/(32*6*0.95)=98.68 watts/cellMPS系列12-76的放电功率表如图:2小时放电功率在1.75Vdc时为51.5w/cell,选取98.68/51.5=1.92组,取2组32节12V76Ah的C&D MPS系列电池,共64节。

UPS后备蓄电池容量计算方法介绍

UPS后备蓄电池容量计算方法介绍

蓄电池是UPS系统中的重要组成部分,其优劣直接关系到整个UPS系统的可靠程度,其容量的正确选择对UPS系统的正常运行也是至关重要的。

电池容量过大会造成投资的浪费,容量偏小又不能满足UPS后备时间,造成安全事故,还会因电池放电倍率太大,严重影响电池使用性能和寿命。

因此介绍几种常用的电池容量计算方法以供大家参考。

一、恒功率法(查表法)该方法是能量守恒定律的体现,蓄电池提供的功率等于后者稍大于负荷消耗功率。

W负荷≤W电池,P负荷≤P电池,P负荷={P,(VA)×Pf}/η;P电池=电池实际试验的恒功率数据;P负荷为电池组提供的总功率;P(VA)为UPS标称容量(VA);Pf为UPS功率因数;η为逆变器转换效率;Pnc为每cell需要提供的功率;n为机器配置的电池数量;N为单体电池cell数;Vmin为电池单体终止电压。

具体计算步骤如下:P负荷={P(VA)×Pf}/ηPnc=P负荷/(N×n)可以在厂家提供的Vmin下的恒功率放电参数表中,找出P电池等于或者稍大于Pnc的功率值所对应的型号蓄电池。

如果表中所列的功率值P电池均小于Pnc。

可以通过多组电池并联的方式达到要求。

恒功率法(查表法)是UPS蓄电池容量计算的最常用方法,蓄电池容量及型号的确定是根据对应型号蓄电池实际试验数据得来的,电池放电功率数据有限,不能满足所有放电时间下的电池容量计算。

不同电压等级电池和同电压等级不同容量电池因提供的恒功率与电池容量值没有线性关系,故不同电压等级和容量不可简单的数字换算来配置,需要严格按照提供的恒功率来配置。

不同品牌蓄电池的产品性能存在差异,放电参数相差较大,顾同容量不同品牌电池也不可以互换。

蓄电池恒功率数据都来自新电池试验数据,恒功率法(查表法)并没有考虑蓄电池的折旧以及温度的变化,故该方法适用于UPS蓄电池运行环境稳定,且UPS负荷长时间在额定容量80%以下运行时选用。

二、估算法该方法是和电力公式和蓄电池容量概念的体现。

UPS后备蓄电池容量计算方法

UPS后备蓄电池容量计算方法

UPS后备蓄电池容量计算方法
1
用电功率*用电时间/(电池电压*转换效率)=电池容量
假如需要1KW用电功率,UPS工作一小时,换算成电池的容量为:
1000*1/(12*0.5)=167(安时)
如果4块或8块电池串联,则每块电池的容量分别为:
1000*1/(12*4*0.5)=41(安时)
1000*1/(12*8*0.5)=21(安时)
扣除电池放电效率及逆变消耗,效率取50%
2
ups的额定功率*延长时间*ups输出的功率因数/该UPS主机的启动直流电压,所得的结果为总的电池容量(单位为AH)。

注意:厂家在考虑能充分达到延长时间,一般不乘以ups 输出的功率因数。

举例说明:山特C6KS,6000VA(额定功率)/4200W(有用功率),主机的直流电压为240v,如果延长8小时,电池容量配置如下:
6000*8/240=200AH,按此结果,理论上应该配置20只(240v/12v,每只电池的直流电压是12v)200AH.
针对ups的充电效用和常用ups蓄电池标准,所配置的蓄电池为100AH,65AH,38AH,24AH.所以将200AH分为2个100AH并联,如此得到2组100AH电池,每一组是20只,共40只100AH电池。

3
具体放电时间与电池性能、负载功率、循环次数及环境温度有关。

UPS蓄电池容量的计算方法及举例

UPS蓄电池容量的计算方法及举例

1.蓄电池容量的计算方法蓄电池的容量必须是以所定的电压、所定的时间可向负载提供的容量。

以下就容量计算方法进行说明:1、计算容量的必要条件A、放电电流有必要明确放电过程中负载电流的增减变化和其随时间变化情况。

B、放电时间可预期的负载的最大时间。

C、最低蓄电池温度预先推定蓄电池放置场所的温度条件,决定蓄电池温度最低值。

一般设置在室内时为50C,设置在特别寒冷地区室内时为-50C。

用空调保证室内温度时按实际温度作为最低温度。

D、允许的最低电压单格允许的最低电压(V/单格)=(负载所允许的最低电压+导线的电压损失)/串联格数2、容量的计算公式C= 1*[K1I1+K2(I2-I1)、、、、、、、KN(IN-IN-1)]/LC:250C的额定放电率换算容量(AH)、、、、、、UXL电池是10HR容量。

L:对因维护系数、使用年数、使用条件的变化而引起的容量变化而使用的修正值。

一般L值采用0.8。

K:由放电时间T、电池的最低使用温度、允许的最低电压而决定的容量换算时间。

I:放电电流下标1、2、、、、N:按放电电流变化顺序依次加给T、K、I3、容量的计算举例A、放电电流 140A(一定)B、放电时间 30分C、最低蓄电池温度 -550CD、允许的最低电压 1.6V/单格按上述条件,得出K=1.1C= 1 X1.1X140=192(AH/10HR)/0.8所以,可使用UXL220-2。

注:上述例子是针对放电电流一定的简单的负载类型电池容量的计算。

其他负载类型的计算请参考日本蓄电池工业标准[SBA6001]。

2.关于UPS容量的计算举例计算机设备应该加装不间断电源保护,其有两个主要作用:一是在市电中断时重要用电设备有干净纯洁的电源使用;二是在市电没有中断时,但是电源有杂波干扰,电压忽高忽低,频率变化频繁而影响计算机正常运行,如果经过UPS,其有稳压稳频的作用,电源干净可靠。

UPS的配置先要考虑哪些重要用电设备要做电源保护,从而计算出其负载;如PC机一般其容量为250W,计算机常用的服务器为700W,如果以PC机作为服务器一般以300W计算,HUB交换机为100W,(注意:计算容量时只能以最大负荷计算)例如:一个计算机机房有4台PC机,一台服务器,一个网络交换机需要进行2小时电源保护,计算如下:1)总负载计算4台PC机250W X 4 = 1000W1台服务器700W X 1 = 700W1台网络交换机100W X 1 =100W以上合计:1800W2)UPS容量计算在线式UPS一般功率因数为0.8,1800W÷0.8=2250VA,考虑UPS 容量的冗余,一般以20%到30%(因为UPS的最佳工作状态就是负载70%到80%);所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA,从而可以得出选用3000VA的UPS3)品牌的选择在线式UPS当今市场上比较常用的知名品牌有美国山特,因为APC 不是纯在线式UPS,所以我们推荐使用美国山特3000VA的UPS,型号为STK C3KS4)电池容量的计算美国山特3000VA型号为STK C3KS的UPS的功率因数为0.8(查资料可以得出),所以3000VA实际功率为3000VA X 0.8 = 2400W;美国山特3000VA型号为STK C3KS的UPS的电池直流电压为96V(查资料可以得出),根据W = U X I,所以I = W ÷ U =2400 ÷ 96 = 25A,计算得出电流为25A,延时1小时得用25AH的电池,现在需要延时2小时,即需要50AH的电池。

ups蓄电池配置计算方法

ups蓄电池配置计算方法

ups蓄电池配置计算方法UPS蓄电池配置计算方法UPS(不间断电源)蓄电池是保证UPS系统正常运行的重要组成部分,其配置的合理与否直接影响到UPS系统的可靠性和稳定性。

因此,正确的UPS蓄电池配置计算方法对于UPS系统的设计和运行至关重要。

本文将介绍一种常用的UPS蓄电池配置计算方法,帮助读者更好地理解和应用。

一、负载功率计算我们需要计算负载的功率,以确定需要配置的蓄电池容量。

负载功率是指UPS系统需要供电的设备的总功率。

在计算负载功率时,需要考虑设备的额定功率和功率因数。

常见的负载设备包括计算机、服务器、网络设备等。

计算负载功率的方法如下:1. 确定每个设备的额定功率,通常可以在设备的产品规格书或标牌上找到。

2. 将每个设备的额定功率乘以其功率因数,得到每个设备的实际功率。

3. 将所有设备的实际功率相加,得到负载的总功率。

二、负载时间计算在确定了负载功率后,我们需要计算UPS系统需要供电的时间,以确定需要配置的蓄电池容量。

负载时间是指UPS系统在停电情况下能够提供稳定供电的持续时间。

计算负载时间的方法如下:1. 确定负载的总功率(上一步计算得到)。

2. 确定UPS系统的额定输出功率和额定输出电压。

3. 根据UPS系统的效率,计算负载所需的输入功率。

4. 将负载所需的输入功率除以负载的总功率,得到UPS系统的负载时间。

三、蓄电池容量计算在计算了负载时间后,我们可以根据负载时间要求来确定需要配置的蓄电池容量。

蓄电池容量是指UPS系统所需的蓄电池容量,以满足负载要求的持续时间。

计算蓄电池容量的方法如下:1. 确定负载时间要求。

2. 根据负载时间要求和负载功率,计算负载所需的电能。

3. 考虑蓄电池的放电效率和深度,计算所需的蓄电池容量。

四、并联蓄电池计算在某些情况下,为了进一步增加UPS系统的负载时间,我们可以将多个蓄电池进行并联。

并联蓄电池的计算方法如下:1. 确定负载时间要求。

2. 根据负载时间要求和负载功率,计算负载所需的电能。

ups容量和蓄电池容量计算方法

ups容量和蓄电池容量计算方法

ups容量和蓄电池容量计算方法
电源UPS(不间断电源)是电子设备运行的必要支持,它既能稳定从包括电网中提供电力,也可以在电源突然中断时保护设备运行并顺利穿插停电后的电力恢复。

UPS的容量主要可以有三种计算方法,其实归根结底就是把UPS的容量和用
户设备的功率进行对比而得出最优组合。

第一种计算方法按照用户设备的最大功率计算,即UPS容量等于所有连接到它上面的负载总功率,并且给出最安全的水平,可以满足运行时的峰值需求。

第二种计算方法,计算UPS容量需求时,可以根据
设备最大功率以及实际工作时的平均功率相比较,取一个比较大的容量值,以加大系统运行的安全性。

最后一种计算方法被称为“工作容量换算容量”法。

这种方法把UPS的容量按不同时间计算比例,以根据负载的实际工作情况来确定所需的UPS
容量。

蓄电池的容量计算与UPS的容量计算不同,更为简单,其计算方法是:实际
电压值÷标准电压值*标称容量=实际容量。

即蓄电池容量=电压*它的容量标称值/标准电压值。

其中,“容量标称值”即为蓄电池”名义容量”,是蓄电池厂家根据其规格,以当前容量大小为基准值测得的容量。

在实际中,UPS和蓄电池都需要根据具体情况,按照正确的计算方法得出所需的容量,以保证为设备提供满足要求的电源,为用户提供稳定的用电保护服务。

如何计算UPS蓄电池配置及蓄电池的放电时间

如何计算UPS蓄电池配置及蓄电池的放电时间

UPS电池容量计算方法(常用的)功率(VA):电压×电流=VA值。

设备用瓦特表明电能需要,见瓦数乘以1.4即可得大致的VA值。

对于整体设备的功率则以其额定数为基准。

把所有设备的VA值汇总,将汇总值加上百分之三十的扩充容量,以备系统升级时用。

一般UPS配置计算:UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)例:山特C3KS延时4小时为我们来计算下:(山特C3KS的启动直流为:96V)3000伏安×4小时÷96V=125AH(需要125AH的电池才能满足4小时的供电)计算UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算:I=(Pcosφ)/(ηEi)P:UPS的标称输出功率;cosφ:负载功率因数; PC、服务器一般取0.6~0.7η:逆变器的效率; 一般也取0.8(10KVA取0.85)Ei:电池放电终了电压,一般指电池组的电压。

求出电池最大放电电流后,即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

蓄电池的放电电流与放电时间不是线性的,有人认为20A放电5小时就要用100AH 的,这样就错了。

蓄电池的容量一般都是20HR(小时率)的,也就是说只有以5A放电20小时才是配100AH的,因为100AH的电池在5A可以放电20小时,在10A时只有9小时左右,20A时只有4小时左右。

但在2A时确可以放60小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表,指在一定的电流下放电能达到多长时间UPS用的12V电池一般终止电压为10.5V。

以下算法是按电池在温度为25度时的计算结果,蓄电池的实际放电容量也与温度有关,如MF12-100的电池,在摄氏10度以0.1C电流放电,蓄电池能表现的容量约为85AH,3-5年后蓄电池随着内部老化放电时间会渐渐缩短,是正常现象。

关于UPS的后备时间与蓄电池容量的计算

关于UPS的后备时间与蓄电池容量的计算

关于UPS的后备时间与蓄电池容量的计算有很多种方法,一般采用恒功率法、恒流法、查放电曲线方法,由于UPS一般带的负载是固定的,所以比较准确的用恒功率法计算。

一、恒功率法:现在以美国GNB蓄电池宝士达IDC80KVA型UPS为例说明此计算方法。

计算步骤(按100%线性负载计算)1.确定UPS的负载功率。

因为给定的后备时间和相应的负载功率(KW)决定了电池的容量。

如果只知道负载的KVA,则还应知道负载的功率因素。

P=S × PFP:有功功率;S:视在功率;PF:功率因素根据要求按UPS满载计算,功率因素0.8计算。

80KVA:S=80KVA,PF=0.8,因此 P=80×0.8=64KW2.根据给出的负载功率计算出电池功率Pbat = Pout / (Inverter )Pbat :电池负载功率;Pout :负载功率;(Inverter ):逆变器的效率这里的Pout 就是第一步计算出的P(负载功率),逆变器的效率取95%。

80KVA:Pbat = 64KW / 95% =67.37 KW3.确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数:N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合,每节单体铅酸电池的额定电压是2Vdc,因此一块12V 的电池是由6节单体电池构成的。

对于宝士达UPS需单体电池192节,即12V的电池32节,因此宝士达IDC UPS的电池电压为384VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。

V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的,宝士达IDC UPS的这些直流参数见如下:80KVA默认关机电压为336V因此可求得:80KVA:V cell low =336 /192=1.75V4.计算单节电池负载功率单节电池功率 =电池负载功率/单体电池节数80KVA:P cell = 67.37KW/( 192) = 350 W/cell5.由以上几个值,根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表,确定自己所需的电池容量及数目。

UPS选择及蓄电池容量计算

UPS选择及蓄电池容量计算

计算机机房UPS不间断电源配备方案建议之容量计算方法及说明A负载容量的确定a)列出UPS电源所要保护的设备清单。

b)每一设备的铭牌或说明书上均标有额定功率或额定电压电流。

将其折算成视在功率S。

i. 标明额定功率的可以直接采用ii.标明额定电压电流的,VA值=V值×A值,通常V值取220iii. K1为负载匹配系数,阻性负载的K1=0.7,感性负载的K1=0.3,容性负载的K1=1。

c) 计算所有负载总和ΣS=S1+S2+……+Sn Sn即各设备功率,单位VAB、确定UPS的功率容量PUPSPUPS=其中,K2为容量使用率,取值0.6~0.8。

K3为环境系数,与温度、海拔有关,一般情况下取值1。

K4为UPS电源负载系数,工频机取1,高频机取0.9K5为扩容系数,根据用户需要确定,一般可取值0.6~0.8,如不考虑扩容则取值1功率与电池数之间的关系:一般行业里的大体算法,都稍微在计算时得出的数值上加大一点.计算需要的是UPS的有效功率÷UPS的电池电压×1.2(表示1小时)得出1小时UPS要用的蓄电池容量称呼为AH,如延时时间是几小时在得出的数值上乘以相应时间.得出来的就是几小时的AH,大体就这样算的.算出来的AH接近市场上那款电池的AH就配相应的电池.电池的只数就是UPS的电池电压÷12就得出只数了.这个数值相对比较准确.总之公式为12(电池的电压数)*100(电池的安时数)*k(电池的块数)*0.7/负载总功率=总小时数,想要其他的数值就自己算吧。

蓄电池组的维护,通常,在学校广泛使用的是一种所谓无需维护的密封式铅酸蓄电池,它的价格比较贵,一般大约占UPS电源总生产成本的1/3~1/2左右,因此正确对蓄电池组进行维护保养,是延长UPS 使用寿命的关键。

为此大家应努力做到:1、严禁对ups电池过电流充电。

因为过电流充电容易造成电池内部的正、负极板弯曲,板表面的活性物质脱落,造成蓄电池可供使用容量下降,以致损坏蓄电池。

UPS电池容量的计算方法

UPS电池容量的计算方法

UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取,逆变器效率一般取,UPS电源启动直流电压根据不同型号而不同。

计算出了所需的安时数后,再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。

例如:电池安时数=60000××÷192÷=UPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值:I最大=Pcosф/(η*E临界*N)注:P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数(UPS一般为)η → UPS逆变器的效率,一般为~(实际计算中可以取)E临界→蓄电池组的临界放电电压(12V电池约为,2V电池约为)N →每组电池的数量根据所选的蓄电池组的后备时间,查出所需的电池组的放电速率值C,然后根据:电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如P=300KVA延时30分钟逆变器启动电压:U=360电池额定电压: U1=12V每组电池数量:N=U÷U1=360÷12=30节电池的最大放电电流:Imax=P×cosф÷(η×N×E)=300000VA×÷(×30×)=846A电池组的标称容量= 846÷=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组,电池柜6个,尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×*(360*=370二、 EPS电池时间计算方法计算蓄电池的最大放电电流值:I最大=Pcosф/(η*E临界*N)注:P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数(EPS一般为1`)η → UPS逆变器的效率,一般为~(实际计算中可以取)E临界→蓄电池组的临界放电电压(12V电池约为,2V电池约为)N →每组电池的数量根据所选的蓄电池组的后备时间,查出所需的电池组的放电速率值C,然后根据:电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A=标称功率300000W×1÷(效率*30节*每节电池放电电压)电池组的标称容量= 1058÷=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000UPS电源计算公式及电池配置方法1、技术性能;2、质量保证;3、服务保证;4、产品价格。

UPS电源容量计算方法

UPS电源容量计算方法

UPS电源蓄电池容量的计算方法1了解UPS电源的输出功率,蓄电池电压,有多少块电池组成例如:比如客户UPS电源功率为10KVA,直流电压为192V,12V蓄电池16只串联。

这些资料一般由生产厂家提供,不同厂家电池电压也不一样。

2计算UPS电源的实际输出功率UPS电源功率×0.7=实际输出功率,目前市场上98%的UPS 电源实际输出功率为总功率的70%,只有很少部分能达到80%。

10KVA×0.7=7KW(实际输出功率),7KW=7000W。

3计算蓄电池组的总容量(实际输出功率÷电池电压)×延时时间=蓄电池组总容量(AH)延时时间客户自己当然最清楚了,比如需要延时8小时(7000W÷192V)×8H=291.67AH(蓄电池组总容量)4蓄电池选型这里只以常规蓄电池作为参考,常规12V蓄电池规格有:12V17AH、12A24AH、12V38AH、12V65AH、12V100AH,目前已知直流电压为192V,192V÷12V=16只,一组蓄电池为16只。

这里有个问题需要说明一下,16只电池串联后的容量等于一只电池的容量,但是电压升高了。

比如:12V38AH×16只=192V38AH(串联电池组容量)根据计算结果,电池总容量为192V291.67AH,我们取整数为192V300AH,我对照电池规格表最大为100AH,要想达到300AH,必须要3组100AH的电池。

300AH÷100AH=3组×16只(每组)=48只(100AH蓄电池)5满载电池需要的真正容量根据计算结果需要48只12V100AH蓄电池,实际真正需要的电池容量还需要除以0.7,即:100AH÷0.7=143AH,蓄电池组为48只12V143AH。

为什么要除以0.7,因为蓄电池的容量没有100%,一般为80%~70%,有的厂家只有60%的容量。

UPS电源容量怎么计算UPS不间断电源容量计算方法

UPS电源容量怎么计算UPS不间断电源容量计算方法

UPS电源容量怎么计算 UPS不间断电源容量计算方法1、了解UPS电源的输出功率、蓄电池逆变电压这里以C3K为例,这是功率为3KVA电池逆变电压为96V的UPS电源。

这些资料一般由公司网站或者产品资料上获取,不同型号机器电池组电压也不一样。

2、计算UPS电源的实际输出功率(实际输出功实际输出功率,3KVA X 0.7 = 2.1KW UPS电源功率X 0.7 =。

率) ,2.1KW = 2100 W3、计算蓄电池组的总容量(实际输出功率/ 电池电压)X 延时时间= 蓄电池组总容量(AH)延时时间客户自己当然最清楚了,比如需要延时8小时;(蓄电池组总容量)(2100W / 96V)X 8H = 175AH4、蓄电池选型这里只以常规蓄电池为参考,常规12V蓄电池规格有:12V4AH,12V7AH,12V17AH,12A24AH,12V38AH,12V65AH,12V100AH,这里有个问题需要说明一下,电池串联后的容量等于一只电池的容量,但是电压升高了。

比如:12V24AH X 8只= 96V 24AH(串联电池组容量),我们对照电池规格型号,根据第三条计算结果,电池总容量为96V 175AH,我们对照电池规格型号,要想达到175AH,必须要2组100AH的电池。

175AH / 100AH = 1.75组 (取2组100AH蓄电池)这里还有个问题需要说明一下,电池的实际容量只有标称容量的 70%—90%,电池质量差的只有60%。

2组100AH并联= 96V200AH,96V200AH X 0.85(取平均值) = 96V170AH(接近175AH计算结果)电池型号确定为12V100AH。

5、计算蓄电池的每组数量电池组电压/ 每只电池电压= 每组电池数量只96V / 12V = 86、计算电池总数量电池组数量X 每组电池数量= 电池总数量2组X 8只(每组)= 16节100AH电池 (需要的电池数量和容量)这里肯定有人会问2组100AH电池容量也只有96V170AH还小于96V175AH的要求,为什么还是选择2组100AH呢?因为UPS在实际应用过程中很少满载使用,一般负载只有输出总功率的30%-70%,所以一般在选用UPS电池时容量可以略微比计算值偏小一点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

UPS容量和蓄电池容量计算方法
UPS容量和蓄电池容量计算方法
蓄电池的放电时间定义为:当蓄电池以规定的放电电流进行恒流放电时,蓄电池的端电压下降到所允许的临界电压(终了电压)时所经过的时间。

UPS容量计算
P入=P出/(COSφ×ц)
COSφ----功率因数(一般取0.8)
P出-------额定输出功率(KVA) (注:计算时负载多为W)
P入-------输入功率(KVA)(UPS容量)
ц--------保险系数(一般取0.8)
UPS蓄电池容量计算
电池放电电流计算:
I=(S×COSφ)/(n×V×ц逆)
S----------UPS额定输出容量(或实际或预期负载)(VA)
ц逆-------逆变器效率(一般取0.8~0.85)
n----------蓄电池只数
V---------蓄电池放电终止电压(2V电池对应1.8V;12V电池对应10.8V)COSφ---- UPS (或负载)功率因数(1~20 kVA为0.7,20~120 kVA为0.8)
艾默生UH31系列(10-20KVA)UPS电池电压240VDC(2组)20节(2组)
艾默生UL33系列(20-60KVA)UPS电池电压360VDC 12V电池30节
蓄电池容量计算
1、普通蓄电池计算(与华为计算方法相同)
Q:蓄电池容量(Ah);
K:安全系数;
I:负荷电流(A);
T:放电小时数(h);
η:放电容量系数;
t:实际电池所在地的最低环境温度数值,有采暖设备时,按15℃考虑;无采暖设备时,按5℃考虑;
α:电池温度系数,电解液温度以25℃为标准时,放电小时率≥10时,取0.006;10>放电小时率≥1时,取0.008;<1时,取0.01
以上公式可以简化成:
Q≥KCI
C:电池容量计算系数,见下表;(注:表中安全系数K为容量转换系数)
2、UPS蓄电池容量计算
(1) Q=KCI
C----电池容量计算系数(见表1)
I-----电池放电电流
K----保险系数(新电池取1,旧电池取1.25)
(3)华为公司计算方法(优选)
η:效率(一般取0.8~0.85)
注:电池容量是按照有功功
[1] [2]下一页
率计算的。

UPS主要技术参数
VA(伏安)与W(瓦特)的区别
VA----视在功率
W----有功功率
UPS容量单位----VA 负载容量单位----W、VA
注意:对UPS而言,输出功率因数并不是越高越好。

设备容量、功率、电压、电流之间的关系
S:容量(kVA) P:功率(kW)
U:电压(V) I:电流(A)
Cosφ:功率因数
三相系统:S= UI ;P= UI Cosφ
其中:U=380V
单相系统:S= UI ;P =UI Cosφ
其中:U=220V
Cosφ由设备厂家提供,开关电源取0.9~0.96;空调设备取0.85~0.9;计算机负载取0.6~0.7。

计算一台10KUPS的输入电流及空开大小
电流=功率/电压+电池充电电流
=10K×0.8/165+10
=58
电流为58A,空开配63A。

相关文档
最新文档
