连退工艺介绍
(完整word版)连续退火与罩式退火工艺比较_F
邯钢附企公司冷轧工程连续退火与罩式退火工艺比较10:29 AM目录1.概述 (1)2.两种工艺的比较 (2)2．1罩式退火工艺 (2)2．2 连续退火工艺 (4)2．3 两种退火工艺比较 (4)2．4 连续退火工艺的优势 (5)2．5实例 (6)3.生产成本比较 (8)4。
工程投资比较 (9)5.工程退火工艺选择建议 (9)1.概述带钢经过冷轧机大压下率冷轧，晶粒组织被延伸和硬化,不能进行进一步的加工成形，因此必须进行再结晶退火，控制晶粒的成长形成适当的组织，恢复材料塑性,这就是退火的目的。
低碳钢的退火通常是在还原性气氛中加热到A1点温度附近，并在该温度下保温一段时间后冷却，这种退火称为光亮退火。
根据退火炉的形式和操作方法可分为罩式退火工艺和连续退火工艺。
罩式退火工艺(也称为分批退火）是指对冷轧后的钢卷按工序顺序分别在脱脂机组（若需要）、罩式退火炉、平整机组、重卷机组进行相应处理，以整卷分批次退火生产冷轧商品卷的工艺。
在罩式退火工序,钢卷除装炉和卸炉外，以紧卷方式在炉内按一定卷数堆垛、静止放置,随炉温升降而加热和冷却。
罩式退火时钢卷有充分的加热和均热时间，使晶粒生长和取向结晶增加，通过缓慢的冷却过程使均热时多余的固溶碳和氮充分析出,得到良好的材质.紧卷的缺点在于热量传到钢卷内部缓慢,生产率低；由于钢卷多层叠压,造成各层钢卷间和同一钢卷内有温度差,这样钢卷沿长度方向机械性能不均；同时冷却时，紧卷收缩易造成带钢粘连。
连续退火工艺是将清洗、退火、平整、拉矫和分卷等工序集成在一条连续生产线上，将带钢进行连续展开退火生产冷轧商品卷的工艺。
具有生产周期短、布置紧凑、便于生产管理、劳动生产率高以及产品质量优良等优点。
因为连续生产,退火周期非常短，仅5分钟左右。
用连续退火时其特有的快速加热和冷却可得到较硬的材质，早期的连续退火机组大都用于硬质镀锡原板生产，不作为软钢板的退火。
近些年来通过钢的成分调整和热轧高温卷取使再结晶晶粒变大，经短时间过时效处理固溶碳完全析出,可以用连续退火生产有深冲性的冷轧钢板。
连退工艺篇培训教材
(内部资料，妥善保存)冷轧薄板连续退火生产线工艺篇马钢第四钢轧总厂职工培训教材编写组前言钱海帆（签名）2005年9月连续退火生产线工艺篇编写：审稿：2005年9月目录第一章总论 (5)第一节什么是退火 (5)第二节退火的主要目的 (5)第三节冷轧带钢的再结晶退火 (5)第四节连续退火的优点 (6)第五节连退机组选型 (7)第二章连退线生产工艺及生产组织 (7)第一节连退线生产工艺 (7)第二节产品大纲 (12)第三节基本工艺参数 (17)第四节活套特性及功能 (20)第五节其他要考虑的问题 (21)第六节退火工艺参数 (23)第七节产能计算 (24)第八节钢卷时间图表理论计算 (48)第一章总论第一节什么是退火退火是将钢加热到临界点以上，保温后再缓慢冷却的一种热处理工艺。
第二节退火的主要目的1）降低钢的硬度。
2）提高塑性，消除冷加工硬化，便于后续冷变形加工。
3）消除组织缺陷，改善钢的性能。
4）消除钢中残余内应力，稳定组织，防止变形。
5）均匀钢的组织和化学成分第三节冷轧带钢的再结晶退火退火是冷轧带钢生产中最主要的热处理工序之一。
冷轧中间退火的目的主要是使受到高度冷加工硬化的金属重新软化，对于大多数钢带来说，这种处理基本上是再结晶退火。
在退火前面的冷轧工序中，带钢经60%～90％以上的大压下率冷轧，晶粒组织被延伸和硬化，这样的带钢几乎不能进行任何进一步的加工成形。
因此为了成形加工，必须进行再结晶退火，适当调整退火晶粒的成长和恢复所需的塑性。
同时为了得到良好的成形性，期望形成一致的适合成形的结晶织构。
这就是进行退火的目的。
再结晶是将冷变形后的金属加热到一定的温度后，在原来的变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化，并恢复到完全软化状态的过程。
它是为了提高位错的运动能力，使它们相互抵消，以此来消除经冷冲、冷轧或冷拉后产生的加工硬化，起到降低金属的强度、硬度，而提高它的塑性和韧性的作用，使金属的机械性能恢复到冷变形前的状态。
DP590冷轧双相钢连退生产工艺
果，分刖进 行了两次 卜 产 ｒ 州 ．土 址缓 冷 太１
１ Ｊ 效温度的蒯 ，ｌ Ｌ ｌ ｆ ｉ ｔ ｉ ， ＇ ｊ 生 Ｉ ‘ 柯低俑强 ｔ Ｌ （ ｎ ｄ ｎ ） 、岛的卡 』 Ｊ 始加 ｆ 硬 化速 率 、良好 的 温度及过
冷却速度 为４ Ｏ ｃ Ｉ ： ／ ｓ ．从曲线 看 会 ： 生 久戢的 ｌ ｊ ！ ｆ 本．
作并甲何：ｌ本钢 集川产・ 诮醐 究院 陛高强钢研究所
．
１ Ｉ ｊ ： 术溪 Ｉ １ ７ ０ ０ ０ ；２本溪钢铁集『 ＝ ｊ ＿ ＿ ｆ 第 冷轧厂 ． 一 ｉ ｌ 术溪 ｌ １ ７ （ ） Ｉ
开始 段 Ｆ 始温 度 ．从 码 体 含 量减 少 是符 合卡 ¨ 变
规 律 的
生产工艺分析
３为试生产钢种 成分对 心的ｃ ｃ Ｔｆ ｆ ｛ ］ 线 ，ｉ ， Ｊ ‘ 以霸 ｍ ：此成 分钢种的 完全奥 体 化『 ｆ ｆ ｌ 线 为８ ４ ０ １ ： ．连 炉的 加热温 度为８ ０ ０ ％ ＂ ，ｌ 处 Ｉ Ｊ 蜘相 内；怏 冷 ／ Ｎ ． Ｆ ｔ Ｒ ｃ ， ｌ ｑ Ｇ
Ｆ ＋ Ｍ（ １ １ ％） ＋ Ｂ （ 少量 ） 后 两次
： 中 十降 低丫快 冷
生 产工 艺调试
生产 渊 ｝ ＿ ｝ Ｊ 钢 的 化 学 成 分（ 质 艟 分数） 为：
０． ０７ ％ ～０ ０ ９％ Ｃ 、 ０． ４％ ～０． ５ ％ Ｓｉ 、１ ． ７ ％ ～１ ． ９ ％ Ｍ ｎ、
■ ６ ４ ２ ０ １ ６ 年第６ 期
囝匹錾
表１ 连退炉工艺参数
生产批 次
１ ２
３
冷轧连续退火炉工艺
冷轧连续退火炉工艺一、引言冷轧连续退火炉工艺是钢材加工中的一个重要环节，能够使冷轧钢板获得良好的力学性能和表面质量。
本文将系统介绍冷轧连续退火炉的工艺流程、设备特点以及其在钢材加工中的应用。
二、工艺流程1. 上料区：将冷轧钢卷通过输送设备送入连续退火炉。
为了保证钢卷的均匀受热，需要设置上料辊道和预热区。
2. 加热区：在连续退火炉中，通过燃烧器向钢卷表面提供热能，使其达到退火温度。
加热区通常分为预热段、加热段和保温段。
预热段用于加热钢卷，并使其温度均匀；加热段是主要加热区域，通过高温燃烧器提供热源，使钢卷达到退火温度；保温段用于保持钢卷温度，使其均匀受热。
3. 保温区：在加热段达到退火温度后，钢卷进入保温区域，保持一定时间，使钢材内部结构发生改变，消除残余应力，提高塑性。
4. 冷却区：经过保温区的处理后，钢卷进入冷却区，通过水冷或风冷方式，使钢材迅速冷却，固定组织结构，提高硬度和强度。
5. 出料区：冷却后的钢卷通过输送设备送出连续退火炉，进入下一个工序。
三、设备特点1. 设备结构紧凑：冷轧连续退火炉由上料区、加热区、保温区、冷却区和出料区组成，整体结构紧凑，占地面积小。
2. 温度控制精确：连续退火炉采用先进的温度控制系统，能够实时监测钢材的温度变化，并通过调节燃烧器的工作状态，控制加热温度，确保钢材达到所需的退火温度。
3. 生产效率高：连续退火炉采用连续式生产方式，钢卷不间断地通过炉内各个区域，实现了高效连续生产，大大提高了生产效率。
4. 能源消耗低：连续退火炉采用高效的燃烧器和热交换设备，能够最大限度地利用燃料能量，减少能源的浪费，降低生产成本。
四、应用领域冷轧连续退火炉广泛应用于冷轧钢板的生产中，特别是在汽车、家电、建筑和机械制造等领域。
通过连续退火炉的处理，冷轧钢板的力学性能得到提高，表面质量得到改善，能够满足各个行业对高品质钢材的需求。
五、总结冷轧连续退火炉工艺是钢材加工中的重要环节，通过精确控制加热温度和保持时间，能够使冷轧钢板获得理想的力学性能和表面质量。
连续退火机组的生产工艺

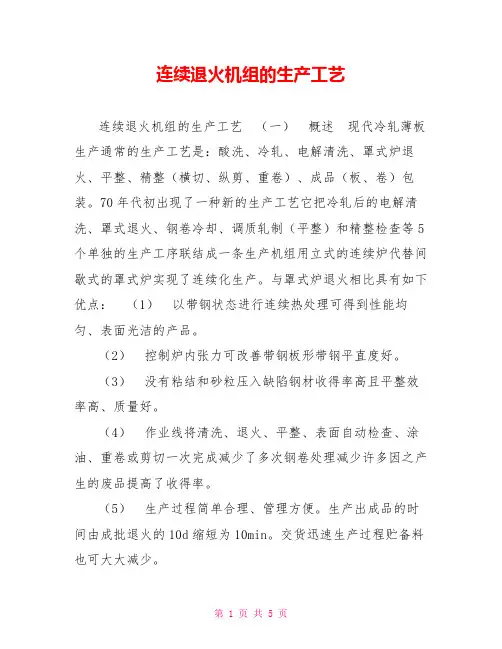

连续退火机组的生产工艺连续退火机组的生产工艺（一）概述现代冷轧薄板生产通常的生产工艺是：酸洗、冷轧、电解清洗、罩式炉退火、平整、精整（横切、纵剪、重卷）、成品（板、卷）包装。
70年代初出现了一种新的生产工艺它把冷轧后的电解清洗、罩式退火、钢卷冷却、调质轧制（平整）和精整检查等5个单独的生产工序联结成一条生产机组用立式的连续炉代替间歇式的罩式炉实现了连续化生产。
与罩式炉退火相比具有如下优点：（1）以带钢状态进行连续热处理可得到性能均匀、表面光洁的产品。
（2）控制炉内张力可改善带钢板形带钢平直度好。
（3）没有粘结和砂粒压入缺陷钢材收得率高且平整效率高、质量好。
（4）作业线将清洗、退火、平整、表面自动检查、涂油、重卷或剪切一次完成减少了多次钢卷处理减少许多因之产生的废品提高了收得率。
（5）生产过程简单合理、管理方便。
生产出成品的时间由成批退火的10d缩短为10min。
交货迅速生产过程贮备料也可大大减少。
（6）车间布置紧凑、占地面积小省掉许多辅助设备建设费用降低劳动定员大幅度减少而且节省能源。
具体比较见表1 表1 连续退火与罩式退火工艺比较序号项目名称连续退火% 罩式退火% 1 投资（不包括软件费）设备费占地面积 74 35 100 100 2 固定成本人工费维修费 27 35 100 100 3 生产时间 1 100 4 切损等耗废 35 100 5 可变成本能耗轧辊（平整机）费其他生产材料费 79 38 77 100 100 100 （二）连续退火的退火工艺与关键设备 1、退火工艺连续退火包括电解清洗、连续退火、平整、检查及精整等各主要生产工序。
电解清洗的作用是去除冷轧带钢表面残存的轧制油及其他表面污迹。
连续退火的作用是将冷轧后而产生加工硬化的带刚进行再结晶退火处理完善微观组织提高塑性和冲压成形性。
平整的主要作用有：（1）改善材料力学性能扩大材料塑性变形范围。
（2）消除材料屈服平台防止在冲压加工时出现延展变形。
高速连退工艺工程描述

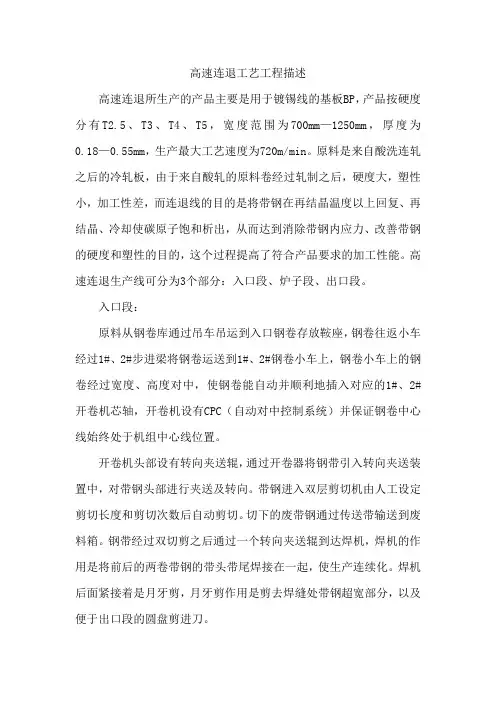

高速连退工艺工程描述高速连退所生产的产品主要是用于镀锡线的基板BP，产品按硬度分有T2.5、T3、T4、T5，宽度范围为700mm—1250mm，厚度为0.18—0.55mm，生产最大工艺速度为720m/min。
原料是来自酸洗连轧之后的冷轧板，由于来自酸轧的原料卷经过轧制之后，硬度大，塑性小，加工性差，而连退线的目的是将带钢在再结晶温度以上回复、再结晶、冷却使碳原子饱和析出，从而达到消除带钢内应力、改善带钢的硬度和塑性的目的，这个过程提高了符合产品要求的加工性能。
高速连退生产线可分为3个部分：入口段、炉子段、出口段。
入口段：原料从钢卷库通过吊车吊运到入口钢卷存放鞍座，钢卷往返小车经过1#、2#步进梁将钢卷运送到1#、2#钢卷小车上，钢卷小车上的钢卷经过宽度、高度对中，使钢卷能自动并顺利地插入对应的1#、2#开卷机芯轴，开卷机设有CPC（自动对中控制系统）并保证钢卷中心线始终处于机组中心线位置。
开卷机头部设有转向夹送辊，通过开卷器将钢带引入转向夹送装置中，对带钢头部进行夹送及转向。
带钢进入双层剪切机由人工设定剪切长度和剪切次数后自动剪切。
切下的废带钢通过传送带输送到废料箱。
钢带经过双切剪之后通过一个转向夹送辊到达焊机，焊机的作用是将前后的两卷带钢的带头带尾焊接在一起，使生产连续化。
焊机后面紧接着是月牙剪，月牙剪作用是剪去焊缝处带钢超宽部分，以及便于出口段的圆盘剪进刀。
经过焊接、挖边后的带钢通过1#张力辊送到清洗段。
清洗段的作用是将带钢表面的铁粉、轧制油清洗干净，如果带钢清洗不彻底进入炉内会使带钢产生氧化色，影响产品质量，清洗段采用的有热碱液清洗，刷辊涮洗，电解清洗，带钢干燥装置等。
清洗段通过2#张力辊然后进入入口活套，入口活套的作用是储存带钢，因为当双切剪剪切带尾、焊机焊接、月牙剪挖边时入口段需要停机，但是后面的炉子段和出口段必须要继续运行（如果不运行，停在炉子里带钢会发生热飘曲），这时候就开始使用入口活套里面储存的带钢，使后面继续运行，在正常生产时入口活套通常处于满套状态，确保机组能稳定高速地运行。
连退与罩退工艺
连退与罩退工艺首先，罩退、连退都是冷轧退火的工艺，但是由于工艺不一样，得到成品性能也不一样,SPCC是冷轧牌号，一般供应商卖货都有中文注明是连退还是罩退的，钢厂也有材质单的。
罩退，热轧卷在冷轧后，将半成品卷卷心向下，一个个垒起来，大概是二层或者三层，放入到一个罩退退火炉，就是做的想个大罩子一样的退火室，控制温度，充分退火；连退，就是将冷轧卷，一个个卷打开，并且首尾相连（焊接一起）通过一个很大的退火炉，蛇形的，在里面绕来绕去，最后绕出来，完成退火；优劣处：罩退，优点，退火均匀，钢材冲压性能好，缺点，成本高，吨钢价格高50-100元，表面不是很光亮，常有残碳，所以这种钢材最终使用于冲压，汽车等行业，不适用于家电行业，特别是作家电外壳，容易影响后续喷涂；连退，优点，生产速度快，效率高，成本低，表面好，清洁光亮；缺点：力学性能差些，所以这种钢材最终使用于家电行业，不适用于冲压，汽车等行业，冲压成型性差些；1）生产工艺全氢罩式退火炉是冷轧钢卷以带有少量残余乳化液的状态，未作脱脂便送入罩式退火炉进行退火处理，在氢气气氛中冷却，然后通过平整机中间库直接送往平整机，再检查等，设备布置空间大，生产周期长，但产品规格和产量变化灵活性强。
连续退火线上冷轧带卷在进口段进行脱脂，在连续退火的第一段进行退火，随后采用气体或水等进行冷却，在退火第二段进行时效处理，然后进行在线平整，检查等，设备布置紧凑，占地面积小，生产周期短，但产品规格范围覆盖面不宜太宽，产量不宜太低。
2）总成本所谓总成本包含工艺设备新建的投资费用再加上生产运行费用。
对于全氢罩式退火工艺途径来说，其投资、消耗与维修费用与连续退火线相比都要低，只有人员较多和材料损失比较高。
此外，对于连续退火线而言，还应累加冶炼深冲钢种所需的附加费用(用于真空脱气、微合金化等)以及较昂贵的酸洗费用(用于清除热轧卷取温度较高而形成的红色氧化铁皮)。
所以，从有关的资料评价估计全氢罩式退火炉的总成本比连续退火机组低。
连退机组工艺及设备简介
连退机组工艺及设备简介一、连退机组工艺简介连退机组是新钢冷轧带钢厂的一条主要生产机组。
年产量为700000t/a，规格范围：厚度：0.20～2.00mm；宽度700～1430mm。
总体上连退机组分为三部分，入口段、炉子段、出口段。
主要工序包括清洗、退火、平整、表面检查及精整各主要工序。
1、清洗：用碱喷淋清洗、电解清洗和机械刷洗、漂洗的方法去除带钢表面残留的轧制油及各种表面污迹。
2、退火：将因冷轧而产生加工硬化的带钢进行再结晶退火，改善微观组织，获得所需要的强度、塑性及冲压成形性。
3、平整：A.改善材料机械性能，扩大材料塑性变形范围；B.消除材料屈服平台，防止冲压不均匀变形；C.改善板形，获得良好带钢平直度；D.改善带钢表面结构，获得合适的表面粗糙度。
4、检查和精整：A.将带钢剪成合适的成品宽度；B.对带钢检查表面状态进行检查并记录；C.在带钢卷取至规定重量时进行分卷，切除焊缝、头尾超差部分及有缺陷部分，并切取试样；D.按照要求对带钢表面均匀涂敷防锈油；E.对带钢进行打捆、称重、粘贴标签。
1、产品品种范围CQ, DQ, DDQ, EDDQ, SEDDQ，HSS2、产品规格范围（设计大纲）- 带钢厚度：0.2-2.0mm （厚度偏差±10%）- 带钢宽度：700-1430mm- 最大横截面积：2.0×1430mm2（2860mm2）3、钢卷尺寸入口出口内径φ508 mmφ610mm(增径套筒)φ508 mmφ610(橡胶套筒)外径max: φ2050mmmin: φ1550mm max: φ2050mm min: φ900mm内径偏差：+/- 10 mm（不允许存在钢卷偏心）4、卷重入口：max 28.6t出口：max 28.6t5、机组速度入口段：1) 60-650 mpm ，Max650mpm，2)入口侧的加/减速：0.50m/s2，3)穿带速度（带头/带尾）：60 mpm；工艺段：1）Max420mpm，2)炉段正常的加/减速: +/- 0.1 m/s²，3) 穿带速度: 30 m/min max，4)最小的操作速度: 40 m/min，5) 最大加速度: + 0.1 m/s²，6）工艺段正常停机减速度- 0.15 m/s²，7) 快停速度: - 0.33 m/s²8) 断带时事故减速: - 0.33 m/s²，9）事故停机：大约在10.5S内工艺段由全速至完全停机。
连续退火工艺流程
连续退火工艺流程
《连续退火工艺流程》
连续退火是一种用于改善材料性能的热处理工艺。
它通过控制材料的温度和时间来改变其微观结构，从而获得所需的物理和机械性能。
下面将介绍连续退火的工艺流程。
首先，原材料进入加热炉进行均匀加热。
在加热过程中，温度控制至关重要，因为不同材料对于加热的温度和时间要求不同。
一般来说，加热温度会达到超过材料的再结晶温度。
接着，材料进入保温区，在这里会保持一段时间以使其达到均匀的温度。
保温时间是根据材料的种类和要求来确定的。
然后，材料进入冷却区进行快速冷却。
快速冷却能够使晶粒尺寸变小，提高材料的强度和硬度。
最后，材料进入退火炉进行退火处理。
退火温度和时间也是根据不同材料的特性来确定的。
在退火过程中，材料的晶粒得到再长大，缩小了所造成的塑性变形，提高了材料的韧性。
通过以上连续退火的工艺流程，可以获得理想的物理和机械性能的材料。
在工业生产中，采用连续退火工艺可以显著提高生产效率和产品质量，因此受到了广泛的应用。
连续退火工艺
4
3. 光亮退火 光亮退火是退火时带钢不发生氧化和脱碳的退火。 光亮退火是退火时带钢不发生氧化和脱碳的退火。 做好以下工作可以防止带钢被氧化： ）冷轧后带钢进行电解清洗； ） 做好以下工作可以防止带钢被氧化：1）冷轧后带钢进行电解清洗；2） 退火过程中炉子严密不漏，保护气体（氮气、氢气或二者混合物） 退火过程中炉子严密不漏 ， 保护气体 （ 氮气 、氢气或二者混合物 ） 含 氧和含水量低（含氧和含水会造成金属表面氧化和脱碳） 氧和含水量低 （ 含氧和含水会造成金属表面氧化和脱碳 ）， 含氧量要 小于20ppm，露点在 小于 ，露点在-50℃以下，并且进出内罩畅通；3）内罩内保持 ℃以下，并且进出内罩畅通； ） 一定的压力； ）搞好冷吹和热吹工作。 一定的压力；4）搞好冷吹和热吹工作。 冷吹是用保护气体赶走内罩内空气， 冷吹是用保护气体赶走内罩内空气，热吹的作用是将板卷带来的乳 化液产生的油烟、水蒸气等有害物质吹净，并赶走残余的空气。 化液产生的油烟、水蒸气等有害物质吹净，并赶走残余的空气。一般 在点炉前两小时打开通入炉内的保护气体阀， 在点炉前两小时打开通入炉内的保护气体阀，利用保护气体吹干内罩 中的空气。冷吹正常且时间已达两小时，才能点炉。 中的空气。冷吹正常且时间已达两小时，才能点炉。 把具有相同退火工艺制度和相同内径的钢卷应尽可能装在一炉退火， 把具有相同退火工艺制度和相同内径的钢卷应尽可能装在一炉退火，并 尽可能把相同规格和相同钢质的钢卷放在一起以求最大的出炉系数。 尽可能把相同规格和相同钢质的钢卷放在一起以求最大的出炉系数。钢 卷的宽度和厚度相同，而外径不同时，外径大的在下，小的在上。 卷的宽度和厚度相同，而外径不同时，外径大的在下，小的在上。外径 相同，但宽度不同时，则宽的在下，窄的在上， 相同，但宽度不同时，则宽的在下，窄的在上，但要求相邻两卷的宽度 差最好小于200mm。当钢卷外径和宽度相同，厚度不同时，厚的在下， 差最好小于 。当钢卷外径和宽度相同，厚度不同时，厚的在下， 薄的在上。 薄的在上。
带钢连续退火工艺技术介绍
以上所述机理适用于低碳钢。对无间隙（IF）钢，即那些含有钛或铌的理想配比或者略微超过理想配比的合金钢，则毋需过时效处理。由于IF钢中碳和氮元素主要在热轧期间以Ti—C－N或Nb－C2析出，因此由于连续退火中将不会发生时效作用。
目前全世界已经建成和投产近六十多条连续退火机组，随着各种新工艺和新技术的不断开发和完善，连续退火技术正在广泛地取代了罩式退火技术，实现冷轧带纲快速、经济和大规模的生产。在镀锡原板品种上，连续退火机组已经能够生产从T1–T5，DR8–DR10全部调质度；在冷轧板品种上，连续退火机组不仅能够生产DDQ、EDDQ等深冲和超深冲软材，还能够生产各类高强钢（HSS），不仅有CQ级HSS，DQ级HSS，而且还出现了DDQ深冲级HSS、烘烤硬化性DQ级HSS，以及低屈服点超高强钢（LOW YR/SUPER-HSS）和TRIP等高强钢新品种。
成品率高：工艺过程紧凑，避免了罩式退火工艺中钢卷多次搬运擦伤、粘结、折边等缺陷。
当然，在具备上述优点的同时，连续退火机组也ห้องสมุดไป่ตู้在着不足，主要表面在以下方面：
极限规格带钢（厚度大于2.5mm或0.15mm以下的超薄规格）用立式连续退火生产比较困难。
设备和技术复杂，要求技术人员、机组操作和维护人员的素质要求较高。
对热轧条件的分析，热轧的轧制温度必须达到Ar3相变点以上，否则不仅得不到好的金相组织，而且在高温卷取时，晶粒变得粗大，这样rm值和延伸性下降。采用高温卷取的目有：1)碳化物的聚集；2)AIN析出物的聚集。碳化物粗大化后使碳化物的平均间隔变成再结晶晶粒直径数倍以上，晶界移动的阻力因碳化物而大幅度减少。再结晶晶粒直径继续长大，引起屈服应力下降。同样由于快速加热，在再结晶时，碳溶解速度变缓，固溶碳量少，对深冲有利的（111）成份增加，rm值得到了提高。但温度过高，则会产生粗大晶粒，导致材料特性恶化,表面质量也变坏。
低碳钢连续退火工艺介绍
时效 S 120 120 120 120 120 120 120 120
CQ （ 屈 CS B TC2 ZT3 服 801 ≤275Mpa ） A08 08Al SPCD St13 DQ(低碳) DC03 DS( 低 碳 钢 投 料 ) 821 CSA01 低 碳 钢 投 料 的 SPCC 4E80 DQ( 超 低 超 St12 DC01 SPCD St13 碳钢) 1 DC03 DS M30
对冲压加工厂或冲压车间来说，以光轧平整或在辊子参差配置的板材矫正机上，将板料向两个 方向轻微地反复弯曲，使板料得到不大的冷变形（1%），便可以消除上述现象。但其效果是暂时的， 甚至只经过几天，机械性能就有显著变化。因此，板料光轧工序应直接在冲压以前进行。
鞍钢冷轧钢板（莆田）有限公司
商用钢、低碳软钢和冲压钢的连 退原理
DP 450780 TRIP 590980 TWIP 980
CS
DS
DDS
鞍钢冷轧钢板（莆田）有限公司
连退带钢金属热处理工艺
鞍钢冷轧钢板（莆田）有限公司
鞍钢冷轧钢板（莆田）有限公司
鞍钢冷轧钢板（莆田）有限公司
鞍钢冷轧钢板（莆田）有限公司
鞍钢冷轧钢板（莆田）有限公司
钢板的时效性
时效：SPCC、SPCD板和08F板，平整后可保存8天； SPCE平整后可保存6个月内不出现冲压滑移线，即凸起线。 时效性机理：在退火或有时效的低碳钢拉伸曲线上具有明显的屈服平台。 这在冲压成形时，会出现损害外观的作为滑移线。 当变形超过屈服平台以后，滑移线消失，而板面变得稍微有点粗糙。 所以，供冲压用的低碳钢板，在经过冷轧和退火以后，要进行调质 轧制， 使其变形量超过屈服平台，以防止冲压时发生滑移线。 时效性的消除：含溶解氮的沸腾钢板，从调质轧制以后，到冲压加工以前， 若经过一段时间，会发生所谓应变时效现象，再次出现屈服平台， 同样会发生滑移线。
连退工艺培训教材
连退工艺培训教材连退工艺是一种独特的钢铁材料加工工艺，可以让钢铁材料在特定的条件下产生连续退火效果，从而改善材料的硬度、韧性等性能指标，提高钢铁产品的质量。
为了深入推广这一工艺，更好地服务于现代制造业的发展，连退工艺培训教材的编撰显得尤为重要。
连退工艺培训教材是一套系统而完备的学习资料，针对初学者和专业技师等不同层次的学员，设计了不同难度和深度的教材内容，以供学员理论学习和实践掌握。
连退工艺培训教材应该从以下的几个方面展开详细的讲解：第一部分：引言和背景这一部分主要介绍了连退工艺的背景、研究意义和应用前景，以及本教材的编撰目的、结构和使用方法等内容。
通过对连退工艺的介绍，让学员更好地了解其发展历史、技术原理和应用范围，为后续的理论学习和操作实践打下基础。
第二部分：连退钢铁材料的物理和化学特性这一部分主要介绍了钢铁材料的基本物理和化学特性，以及在连退工艺中所涉及的特殊性质和变化规律。
学员需要了解钢铁材料的组织结构、热力学性质、力学性能和化学成分等方面的知识，才能更好地理解连退工艺的过程和效果。
第三部分：连退工艺的原理和过程这一部分是整个培训教材的核心内容，主要介绍了连退工艺的原理和加工过程。
学员需要理解连退工艺的加热、保温和冷却等基本过程，了解连退设备的结构和工作原理，以及各种连退工艺参数的调整和控制方法，综合掌握连退工艺的整体过程。
第四部分：连退工艺的应用这一部分主要介绍了连退工艺在不同领域中的应用。
学员需要了解连退工艺广泛应用于钢铁冶金、制造业、航空航天、轨道交通、能源等领域，并了解各个领域中连退工艺的具体应用场景和效果。
学习连退工艺的应用，可以帮助学员更好地将理论知识转化为实践技能，提高其应用能力和职业发展前景。
第五部分：连退工艺的发展前景这一部分主要介绍了连退工艺的未来发展趋势和前景。
学员需要了解连退工艺在钢铁材料加工领域中的优势和潜力，并了解其在与其他工艺的结合、自动化技术应用、绿色制造等方面的远景和发展方向。
连退机组出口段设备工艺
连退机组出口段设备工艺目录第一节活套设备 (80)第二节圆盘剪 (85)第三节废边卷球机 (89)第四节静电涂油机 (93)第五节去毛刺机 (95)第六节卷取机 (96)第七节皮带助卷器 (98)第八节出口钢卷运输小车 (100)第九节打捆机 (102)第一节活套设备4.1.1入、出口活套4.1.1.1功能介绍入、出口活套分别安装在炉子段的入口和出口段之间。
当入口段为了焊接而停机时，带钢就从入口活套塔输出，以满足炉子继续运行。
当出口段停车或为了平整机换辊减速，在圆盘剪改变宽度或分卷时，带钢就从出口活套塔输出，以满足炉子继续运行。
4.1.1.2结构特点活套由底部的固定辊，安装在小车上的移动辊，传动装置和支承活套的钢结构。
活套小车借助钢丝绳牵引。
小车的重量由平衡配重来补偿。
入口活套：有效活套量：约1,083.6m 最大线速度差：515 mpm滑架数量：三（3）有效行程：约25.8m固定辊：φ750mm×2,200mm长，十八（18）钢，镀铬厚度0.05mm（参考）滑架辊：φ750mm×2,200mm长，二十一（21）钢，镀铬厚度0.05mm（参考）齿轮减速机型式：水平平行轴型齿轮：单向斜齿轮速比：1/45.74 润滑：压力油润滑润滑泵：40 l/min×0.49 Mpa （5.0kg/cm2）出口活套：活套有效容量：约1,308m 最大速度差：515 mpm滑架的数量：三（3）带钢的股数：四十八（48）滑架有效行程：约27.25 m固定辊：φ1,200mm×2200mm长，二十二（22）钢，镀铬厚度0.05mm（参考）滑架辊：φ1,200mm×2,200mm长，二十四（24）钢，镀铬厚度0.05mm（参考）减速机型式：水平平行轴型齿轮：单斜齿轮齿轮速比：1/52.28（参考）润滑：压力油润滑图4.1.1 入口活套正面图图4.1.2 入口活套侧面图4.1.2检查活套4.1.2.1功能：垂直型的带钢贮存设备安装在平整机段和出口段间。
连退机组预处理工艺研究
亲 油 基 团
阳板来 说 ， 电位 为 负 ， 为 阴极 ， 时 在带 钢 上 析 则 此 出氢气 ， 当带 钢 运行 到 出 口部 分 与 阴极 极 板 相 对 应 的位 置 时 ， 钢 相 应 于 阴极 极 板 来 说 ， 位 为 带 电 正， 则为 阳极 ， 时在 带 钢 上 析 出 氧气 。这 样 ， 此 带
沫， 使产 生 的氢气 和氧 气难 以逸 出 ， 些气体 在泡 这 沫 层里 混合 之后 ， 遇到 电极 接触 不 良而打火 时 ， 就
电解脱 脂 的机 理 是 带 钢 作 为 阴极 或 阳极 时 ， 在 带钢 表 面相 应地 析 出氢 气 泡 或 氧气 泡 ， 附 着 将
・
３ ８・
断裂 ， 断毛 在循 环 过 程 中 ， 回来 堵 塞 喷淋 管 口 ， 返
严重 影 响带钢 的表 面清洗 质量 ， 另外 ， 在机 械搅 拌
使 用 电解脱脂 的优 点是 时 间短 ， 率高 ， 效 脱脂 质量 好 ， 脱脂 剂浓度 、 对 温度 要求 低 。
１２ ４ 脱 脂 后 的 刷 洗 、 洗 及 烘 干 ．． 漂
上称作化学脱脂 ， 退火前 的冷轧板表面上残 留着 较 厚 的轧 制 油 和 轧 辊 磨 损 物 ， 制 油 又 常 被 润 轧
滑 油 和液 压 油 污 染 ， 些 油 污 必 须 首 先 采 用 化 这
化类油依赖乳化作用也比较容易从带钢表面上下
除去 。
所谓乳化液 ， 就是两种彼此不溶解 的液体的 混合物 ， 其中一种液体呈极 细小的小滴散布于另 种液体的整个体积 中， 两种彼此不溶解 的液体
梅 山科 技
２１ ０ ２年第 １期
可能 发生爆 炸 。 因此 在 电解 除油 时 ， 选 用低 泡 要 的表 面活性 剂 ， 或者 只加少 量 的表面 活性剂 。
高强钢连续退火生产工艺概述
高强钢连续退火生产工艺概述【摘要】主要介绍高强钢连续退火机组的主要设备组成、生产工艺流程及生产工艺技术【关键词】高强钢；连续退火；过时效；水淬1.引言随着国民经济的发展，21世纪汽车制造业发展迅速，汽车用钢板、尤其是高强度钢板的需求日益增大，其中以高强度、高塑性、高成型性的汽车板为标志。
目前，我国已有鞍钢、宝钢、京唐、邯钢等等多家企业的退火机组能够生产高质量的汽车板、家电板产品，但大多数机组的产品强度级别σb只达到780MPa，只有宝钢可生产强度级别σb大于980MPa的钢板，所以高级轿车制造厂家对高级别汽车板的需求大部分只能依靠进口，那么高强钢连续退火机组的设备组成和生产工艺是怎样的呢？以下作一个简要概述。
2.生产规模及主要产品种类机组年产量为42.8万t，全部以卷状交货。
带钢规格：0.5～2.5×750～1650mm钢卷内径：Ф610mm/508mm钢卷外径：Ф910～Ф2130mm工艺段速度：max.140m/min钢卷重量：max.40t产品等级：HSS、HSLA、DP、TRIP、AHSS（PM、MS）最大强度：σb=1500 MPa机组生产工艺流程机组以冷轧带钢为原料，由吊车将钢卷吊到连退机组的入口步进梁上。
机组工艺流程如下：原料上料→ 开卷→ 矫直→ 切头、切尾→ 焊接→ 入口活套→ 碱洗段→ 退火Ι段→ 水淬→ 退火Ⅱ段→ 酸洗→ 闪镀镍涂层→ 出口活套→ 平整→ 拉矫→ 检查活套→ 切边→ 带钢表面质量检查→ 静电涂油→ 分卷剪切→ 张力卷取→ 卸卷→ 称重→ 打捆→ 入库主要设备组成和性能高强钢连续退火机组采用SMS先进技术，退火炉采用DREVER的专利技术，关键设备和部件从国外引进，其它设备由国内制造。
⑴开卷机：2台，用于支撑钢卷并开卷、将带头送入后续的矫直机。
带有CPC自动对中装置。
卷筒公称直径：610mm；⑵矫直机：5辊式，用于矫直带钢头、尾端。
⑶切头剪：上切式，用于切掉带头、带尾超厚部分，最大剪切厚度3mm。
