3-13正馈天线的对星调试1(精)
常见天线以及调整方法及规范

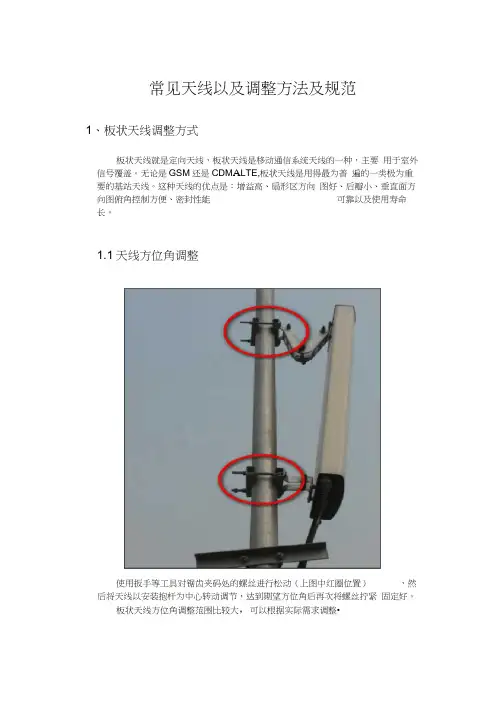

常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。
无论是GSM还是CDM A LTE,板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大，可以根据实际需求调整•1.2下倾角的调节1.2.1机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节上图为旋钮式调节电调。
旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示，如下图:ODV3-065R18K-G\ 电调天线171O-2170MHz 产^>^8^710003-001V4-0000 规恪代码 B 宙下喻角070应—俪|]|删卿I执豐c囂:詈CA1430053775 2U斗2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。
另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。
天线对星(调整)与卫星信标 精品
天线对星（调整）与卫星信标卫星通信技术联盟62407999★★★★（7020207）整理制作二〇一二年二月六日目录：一、天线对星与基本方法 (3)1.2、双向站自行对星 (3)1.3、在卫星公司地面业务运行中心指导下对星 (4)二、卫星信标与常用信标值 (5)2.1、每颗通信卫星均携带有C 和/ 或Ku 波段的信标 (5)2.2、常用卫星信标值 (7)三、对星前的准备工作 (8)3.1、天线地点经纬度查询： (8)3.2、方位俯仰计算 (10)3.3、方位、俯仰与太阳角 (10)3.4、工具与器材准备 (12)四、对星过程经常遇到的问题 (14)一、天线对星与基本方法所谓天线对星实际上是指通过调整天线的方位角、俯仰角和极化角，使天线波束中心对准目标卫星的过程，它是地球站进行入网验证和日常业务传输的基础。
天线只有准确地对准目标卫星，才能保证地球站稳定可靠地工作。
对星工作可由用户自行完成，也可在卫星公司地面测控中心协助下完成。
根据天线的不同类型，天线对星方法一般分为如下三种：1.1、单收站(前馈或偏馈天线)对星电视单收站或其他DVB数据接收小站多采用自行对星方式。
通过调整天线，使卫星数字电视接收机或接收卡上显示的信号强度和信号质量数值最大。
这种对星方法操作简单，但准确度较差。
具体操作步骤如下：1）在天线下用GPS实测当地的经纬度数据(或利用最近的大城市的相关数据)；2）计算出当地天线对准目标卫星的方位角AZ、仰角EL和极化角POL(理论值)；3）利用地质罗盘(或倾角仪)将天线仰角调整至理论值；4）连接LNB和接收机/接收卡，调整到要求的极化方向(粗调)；5）选择目标卫星上已知的电视节目或数据广播信号，用户将接收机/接收卡的中心频率、符号率、前向纠错率设置为已知信号的参数；6）调整天线指向，锁定接收信号，使接收机/接收卡显示的接收到的信号强度最强、信号质量最好；7）固定天线方位角、俯仰角和极化角，对星完毕。
卫星通信站天线对星及极化调整程序
卫星通信站天线对星及极化调整程序中海油卫星通信站天线对星及极化调整程序一、准备工作1、熟悉天线的方位、俯仰、极化调整装置的使用方法2、熟悉LNB、ODU的使用方法3、熟悉频谱仪操作方法及使用安全要求4、根据当地经纬度，计算天线对卫星的方位角、俯仰角和极化角假定：卫星经度为θs（东经为正），地面站经度为θe（东经为正），地面站纬度为φe（北纬为正），则有：（1）方位角AZ（以正北为基准，顺时针）计算公式如下：AZ = 180 - AZ b：地面站在卫星星下点西北；AZ = 180 + AZ b：地面站在卫星星下点东北；AZ = 360 - AZ b：地面站在卫星星下点东南；AZ = AZ b：地面站在卫星星下点西南。
其中：AZ b = tg-1(tg(|θe-θs|)/sin(φe))（2）俯仰角EL（以地面站地平面为基准）计算公式如下：EL = tg-1((β- α)/SQR(1 - β*β))其中：α= 0.1512，β= cos(φe) * cos(θe-θs)（3）极化角POL（顺时针）计算公式如下：POL = tg-1(sin(θe - θs)/tg(φe))5、调整天线初始位置状态俯仰调整到计算值，精度应控制在1度左右（直接关系到对星需要的时间）；方位调整到计算值，大致准确即可（由于地磁影响，指南针的指向角度不准）；接收极化按水平设置，极化角粗略对准即可。
二、天线对星1、连接图和信标频点（1）利用LNB对星SINOSAT-1 C频段信标频率为4193MHz；一般情况下，C频段LNB的本振为5150MHz，因此SINOSAT-1 C频段信标在LNB输出中对应的频点为957MHz。
注意：频谱仪输入中不能有直流信号！在测试电缆接入频谱仪输入前需用万用表测试，确认无直流信号。
（2）利用ODU对星（IF Rx Out不能有直流分量）SINOSAT-1 C频段信标频率为4193MHz；将ODU中心频率设置为4190MHz，因此SINOSAT-1 C频段信标在70MHz中频输出中对应的频点为73MHz。
卫星天线调试方法
卫星天线调试方法第一部分：调试前的准备工作在进行卫星天线调试之前，需要进行一些准备工作，以确保调试的顺利进行。
首先，检查天线系统的硬件连接是否正常。
确保卫星天线与接收器之间的信号传输线路无损坏，连接稳定。
同时，检查接收器的电源供应和设置是否正确。
第二部分：信号搜索与定位在卫星天线调试的过程中，首先需要进行信号搜索与定位。
这一步骤主要是为了确定卫星的位置和方向，以便后续的调试工作。
通常，可以通过以下几种方式进行信号搜索与定位：1. 使用卫星定位仪：卫星定位仪是一种专门用于卫星信号搜索与定位的设备。
通过连接卫星天线和接收器，使用卫星定位仪可以准确地找到卫星的位置和方向。
2. 使用信号强度仪：信号强度仪是一种用于测量信号强度的设备。
通过将天线指向天空，根据信号强度仪上的指示，调整卫星天线的方向和角度，直到找到最强的卫星信号。
3. 参考卫星位置图：卫星位置图是一种显示卫星位置和方向的图表。
根据所在地的经纬度和卫星的位置信息，可以在卫星位置图上找到相应的卫星位置，然后调整卫星天线的方向和角度。
第三部分：信号质量检测与调整当确定了卫星的位置和方向后，接下来需要进行信号质量检测与调整。
这一步骤主要是为了确保卫星信号的稳定和清晰。
具体的操作步骤如下：1. 调整仰角和方位角：根据卫星定位仪或信号强度仪上的指示，调整卫星天线的仰角和方位角。
仰角是指天线与地平面的夹角，方位角是指天线与正北方向的夹角。
根据卫星的位置信息，确定正确的仰角和方位角数值，并进行调整。
2. 观察信号质量：在调整了仰角和方位角之后，观察接收器上的信号质量指示。
通常，信号质量指示会显示信号强度、信噪比和误码率等信息。
根据信号质量指示，判断卫星信号的稳定性和清晰度。
3. 调整极化角：极化角是指天线与卫星信号的极化方向之间的夹角。
根据卫星信号的极化方式（水平极化或垂直极化），调整卫星天线的极化角，使其与卫星信号的极化方向保持一致。
第四部分：调试结果的验证与优化在完成信号质量调整之后，需要对调试结果进行验证与优化。
手把手教你安装天线及调星教程
手把手教你安装正馈天线及调星教程准备工作:1.本站套站一套(我用的是亚视达5288接收机+高斯贝尔高频头+三威1.2米天线),-5有线电视线若干,F头2个和防水胶带若干(本站赠送),调试用电源线若干!2.本站软件下载区下载可计算全国各地天线对星角度软件,本软件可查出全国各地每颗卫星的调整角度,查出后与济南市)的比较一下,后面用!以调试接收亚洲3s105.5为列：使用说明：计算出当地所收卫星的极化角后（可以用本站下载的寻星软件sat计算），用本程序可以迅速知道高频头F头的指向。
用键盘上的“上、下”方向键调整角度，每次调整1度；用键盘上的“左、右”方向键细调角度，每次0.1度。
该程序演示的是直条型高频头的指向.开始安装:1.先选择合适长度的有线电视线,两头都如图接上F头2.把抛物面天线如图装好,固定上高频头,高频头要按图示的角度和长度极化角的确定高频头位置确定天线昂角确定也可制止一个量角器测量一下仰角天线安装后整体效果3.连接把刚才接好F头的有线电视线分别接在高频头和机器后面的端子上!4.然后就开始要寻星了,不要紧张哦!(1)先把机器和电视放在天线附近,连上AV视频线，将电视调节至视频状态，打开接收机后电视应该出现卫星接收机画面，提示没有信号(2).用遥控器把接收机调在北京台或中央1台,因本台信号最强,调星容易些,按遥控器上的信号强度显示键! 屏幕上会显2个指示条,上面的信号强度只是证明高频头连接正确,关键看下面的信号质量,显示如图:此时信号质量显示会很低或者是0,请不要着急,把天线的伸缩杆调整一下(尺寸如图),本尺寸是在山东地区,不同的地方会有些差异,但照此尺寸如图安装离星肯定不会很远,北方的朋友安装时要把伸缩杆的尺寸缓慢加长些!反之,南方的朋友要缩短!然后把天线按照软件中的参数放好,方位角可根据软件中的参数大体确定(因极化角和仰角已大体确定,因此调节方位角的时候只要缓慢的转动天线就可以了,关注屏幕信号质量变化,只要有些上升,就放慢调整的幅度,一般信号质量超过20%时就会出现图象!继续缓慢调整,直到最高为止!然后找一个信躁强度低的频道再微调一下，至到最佳状态，此时,你就准确的对准卫星了!大功告成了！怎么样?有成就感吧!调星要定“三大角”，即仰角、方位角和极化角，准备一些欲接收卫星节目的参数，如下行频率、符号率，极化（具体可登陆亚视达卫星电视网），所有数据力求准确。
卫星天线调试方法
你肯定没对准卫星！看你收的是哪颗星？接收机里边参数看下，在网上查一下，它属于哪颗星，并且查那颗星的仰角、方位角、极化角。
一般是先，大致调好极化角。
即将高频头顺时针（+）或逆时针（-）转过的角度。
再，用量角器和线垂量出仰角（量角器中心穿一个洞）。
如果是偏馈天线会有个角度差，即偏角。
正装要减去，倒装要加上。
然后，看着电视机，调出信息，转动到方位角。
使信号质量出现并最大。
再后，固定方位角；细调仰角使信号质量最大，就固定方位角；细调极化角使信号质量最大，就固定极化角。
一个简单的方法，就是在高频头上贴好极化角的刻度，方法如下：如PBI1040Ku高频头，量好要贴极化角刻度高频头的圆周长为14厘米，对应弧度为360°、取7厘米对应弧度180°，在7厘米对折处为0°，左右各为90°，在7厘米纸条上比如以5°为一个刻度单位（如图1）。
以0°为中心对准高频头上的UP箭头标志，贴在量高频头圆周长处，或者打开高频头塑料盖能看见两支相互垂直的探针和一根横穿高频头直径的轴，确定和横穿高频头直径的轴相垂直的探针为极化角零度的位置（如图2），安装时，把高频头安装在天线高频头馈源夹子上，因Ku天线高频头馈源夹子上有零刻度，只要把计算好的极化角参数对准零刻度就行了。
比如在东经116.46°，北纬39.92°，收亚太76.5°极化角为-37.5°，逆时针旋转到37.5°处对准馈源夹子上的0°刻度，收帕拉帕113.0°极化角为-4.1°，逆时针旋转到4.1°处对准馈源夹子上的0°刻度，收泛美169°E极化角为43.5°，顺时针旋转到43.5°处对准馈源夹子上的0°刻度即可。
本人在使用艾雷特，奥斯卡Ku高频头上都采用此方法，因此，调高频头时，一次便锁好高频头极化角，免去了来回调整极化角的烦恼。
天线的测量校准方法
天线的测量校准方法天线是无线电收发、无线通讯、雷达系统等无线系统中发挥重要作用的设备，为保证天线正确传输信号，必须对天线进行正确的校准。
本文介绍了常见的天线测量校准方法，包括探测参数测量校准方法、发射参数测量校准方法、电离层特性测量校准方法和室内环境特性测量校准方法等。
一、探测参数测量校准方法探测参数测量校准方法是指为校准一种特定的天线的探测性能，使用特定的测量设备实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与探测功率有关。
具体来说，可以使用角度调节器和振子设备，将小功率的测试信号发射到天线上，调节角度，测量其响应特性，如果结果满足预期，则表示天线已经正确校准。
二、发射参数测量校准方法发射参数测量校准方法是指为校准一种特定的天线的发射特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与发射功率有关。
具体来说，可以使用电力调节器、探针或相量方法，将大功率的信号发射到天线上，测量其发射性能特性，然后调节功率输出至预期值，如果结果满足预期，则表示天线已经正确校准。
三、电离层特性测量校准方法电离层特性测量校准方法是指为校准一种特定的天线的电离层特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与电离层特性有关。
电离层特性测量校准，可以使用模拟或数字信号发射至天线，测量其吸收特性，然后调整功率，使用调制器调制信号，以达到满足预期结果的要求，如果结果满足预期，则表示天线已经正确校准。
四、室内环境特性测量校准方法室内环境特性测量校准方法是指为校准一种特定的天线在室内环境中的特性，使用特定的测量仪器实现的方法。
用这种方法测量校准天线，可以获得正确的特性指标，以及准确的量化指标，这些指标与室内环境特性有关。
具体来说，可以使用室内电磁平台，将信号通过射频调制器发射到天线上，并对室内墙壁及室内装饰物（如梳妆台、家具等）进行测量，然后根据测量结果，调节信号功率和特性，以使得信号在室内环境中的传播受到控制，如果结果满足预期，则表示天线已经正确校准。
卫星天线三个角度的调整方法
卫星天线三个角度的调整方法卫星天线三个角度的调整方法（供参考）注意：防止接触不良。
高频头本振频率、电源开关等要正确设置。
连线时最好把接收机电源关掉，以防短路引起电源故障。
2、耐心调整三个角度。
能否找到卫星调出节目，关键是调整好天线的方位角、仰角及高频头的极化角。
不要问别人这些参数，各地经纬度不同，天线这三个角度值是不一样的。
可以从网上下载寻星软件（如Satellite），输入当地的城市名称，计算出当地的卫星天线应该设置的方位角、仰角及高频头的极化角数值。
如果软件中没有录入，需要自己输入当地名称及经纬度。
在这三个角度中，极化角不太敏感，调星时先调整极化角。
一般来说，高频头上都有一个标志，KU高频头标志向上就是零度位置，C波段高频头的零度位置大多是在水平方向。
调整方向可根据卫星所处的位置来确定，面对高频头的信号接收面，也就是站在锅的后面，卫星在正南偏西（右边）就顺时针旋转高频头一定的度数，在正南偏东（左边）就逆时针旋转高频头一定的度数。
具体多少度，就根据你计算出的极化角而定。
许多人对极化角不太清楚，我再多说几句。
如果接收天线与所收卫星在同一经度上，也就是在正南方向，通俗讲卫星水平信号与高频头水平接收相一致，保持平行关系，极化角为零。
如果所收卫星不在正南方向，卫星轨道是圆形的，卫星水平信号与高频头水平接收不一致，不是平行关系，就需要旋转高频头，使其保持一致。
那么旋转的这个角度，就是要设置的极化角。
明白这个道理，就容易理解卫星在西边要顺时针旋转高频头，在东边要逆时针旋转高频头的原因。
极化角设定好再调整仰角，仰角比极化角容易确定。
先找一个量角器，园心处穿一根线，一头打结，一头系上重物，就是一个很好的测仰角工具。
将量角器的直边贴在KU天线后面的高频头支撑架上，C天线可以贴在锅背部的连接环上，改变锅的仰角，使垂线的读数等于计算出的仰角值即可。
注意，正装KU天线的仰角要从计算出的仰角值中减去20度左右，倒装的话要加上20度左右。
卫星天线的正馈正收、偏馈正收偏馈倒收及业余制作
卫星天线的正馈正收、偏馈正收偏馈倒收及业余制作一、卫星天线特点简介(见图1)1．正馈天线的AGB轴线是OG，焦点为F，卫星波通过AGB反射后聚焦到F点，测天线的仰角为90°减去AB和地面的夹角。
2．偏馈天线的AEG和GHB的轴线也是OG。
但AEG是偏馈正收而GHB是偏馈倒收，所以，偏馈正收比正馈正收角度要小，而偏馈倒收比正馈正收要大。
也就是大家常说的偏焦角，一般为22°。
3．偏馈天线的AEG接收时，其仰角比正馈天线的AGB少22°，偏馈天线的GHB比正馈天线的AGB多22°。
二、天线业余制作(见图2）笔者的天线是用铝锅盖制作的(有人把它的几层纹路打平成自然圆弧，也有人直接使用，只要信号好就行)。
锅盖装在L形支架上时，锅面AB线要和它平行，这样测仰角比较准。
F是它的焦点，BF平行于CG，安装高频头时BC和FG的间距要一样。
支架L的角度一般是65°-75°，高频头安装线在L杆上时要正对锅心，侧面看高频头中心线对着锅心偏上一点(O′)。
自制天线的焦距最难调，有人对着太阳光对焦，即让锅对着太阳．手在锅前挡光，光点最亮处就是焦点。
但要注意这样做会有两个焦点，其中一个是正焦点。
调整方法是将锅心正对太阳，然后将锅心向下压，让光点和L形接近，使光点满足FG等于BC间的距离，并使BF平行于CG，便可安装高频头了。
另一种方法是巳知卫星方位和仰角，将锅对准卫星，接好接收机，调星时手拿高频头，沿L方向移动(要注意它的极化不要有太大的晃动)。
上述两种方法基本上可以确定高频头位置。
接收星上节目时卫星上最强的一组信号(要注意你做的锅的大小是否符合所收卫星波段场强大小的要求)，其极化角、仰角和方位角应预先调好，然后输入接收数据，先左右转方位角，再上下调仰角，一般会收到信号。
若没有，那就要手拿高频头在锅前移动，结合方位角、仰角去慢慢调整了。
卫星电视接收天线调试
卫星电视接收天线的调试摘要：卫星电视接收天线是有线电视前端的重要组成部分，卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。
本文理论结合实践重点介绍了卫星电视接收天线调试参数的计算、调试方法、技巧及注意事项等。
关键词：卫星电视接收天线参数计算调试卫星电视接收天线(以下简称“天线”)是有线电视前端重要组成部分，主要用于接收卫星电视节目信号，其原理是利用电波的反射原理，将电波集焦后，辐射到馈源上的高频头，然后通过馈线将信号传送到卫星接收机并解码出广播电视节目。
卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。
一、天线调试参数的计算(一)接收地点：昆明市晋宁县（东经102°58'，北纬24°68'）,接收中星6B（115.5°E）为例。
(二)卫星电视节目参数：卫星电视节目参数可到、、等网站查询并打印。
(三)方位角、仰角、极化角：天线的方位角、仰角、极化角是天线调试时的重要参数,其计算公式如下：方位角Az仰角EL极化角PP = tg-1[sin(ψ站-ψ星)/tgθ站]ψ站为接收站的经度角，ψ星为卫星位置经度角（东经为正角，西经为负角），θ站为接收站的纬度角（北纬为正角，南纬为负角）,我国地处北半球，则用北半球计算公式。
通过上述公式计算得：中星6B方位角为151.22°，仰角为57.70°,极化角为25.95°。
方位角小于180°则是正南偏东，反之正南偏西,所以中星6B方位角是正南偏东28.78° (180°-151.22°=28.78°）；极化角为正值时，高频头顺时针转动相应的度数，反之逆时针转动。
以上参数均为理论计算值，虽具有较强的指导性，但在实际调试过程中，还应结合实际情况进行细调。
为了快速并准确的计算出天线的方位角、仰角、极化角，个人建议到网上下载《寻星计算程序》。
天线调试方法及步骤
小天线调试方法及操作步骤1天线的安装依据天线生产厂家对天线各部位的理论设计尺寸，对天线各个部位进行调整，譬如天线馈源的位置、副面位置、副面支撑杆等等。
2对星操作1)依据地球站天线的地理位置和卫星经度计算地球站天线对准卫星的方位角、俯仰角和极化角；2)依据计算的地球站天线对准卫星的极化角，粗调天线极化；3)使用地质罗盘，将天线转动至计算的方位角和俯仰角附近；4)与馈源连接LNA（或LNB），连接电缆至频谱仪。
使用频谱分析仪作为信号接收机，置入卫星信标频率（注意若使用LNB，下行频率为变频后的频率，并注意接入频谱仪的信号没有直流成分），转动天线搜索卫星信标信号。
5)找到卫星信标信号后，依次微调天线方位和俯仰，在信号最大处停止转动。
6)天线对准卫星，要调整天线极化与卫星极化匹配。
方法：一般卫星上有水平和垂直两个信标，将频谱仪置入反极化信标频率。
转动天线极化，将频谱仪显示的反极化信标信号调至最小，此时天线主极化处于最佳状态；7)判断天线是否对准卫星。
正常情况下，转动天线方位或者俯仰，信号的每个第一旁瓣电平从最大值下降-14dB以下，说明天线对准卫星。
8)小站对准卫星（利用频谱仪接收信标，直至信号电平最大，此时天线方位俯仰的任何变化都会使信号电平降低）；9)调整到主极化位置，使接收到的主极化信标电平最大；10)调整到交叉极化位置，使接收到的主极化信标电平最小，并记录此时反极化信标电平值；11)调整回主极化位置，使接收到的反极化信标电平最小；12)小站发射单载波，主站测试此时的发射极化隔离度；13)如果发射极化隔离度大于等于30dB，则不需要再调整馈源；14)如果发射极化隔离度小于30dB，则需要调整馈源，使发射极化隔离度满足要求；15)再次测试接收的反极化信标电平，并计算此时的接收极化隔离度；16)最终调整的目标应使发送和接收极化隔离度均大于等于30dB；17)发射极化隔离度测试时的频谱图由中国卫通负责记录并提交给移动公司；3天线加固及作标记方法安装时可以采取以下几种方式来改善天线的抗风性能：1）现场调整好后，根据当地情况，采取辅助措施增强抗风能力，例如：加焊筋、风口方向加围墙等。
电子教案-广电网络工程(张庆海) PPT3-14偏馈天线的对星调试
《广电网络工程综合实训》 课程
偏馈天线的对星调试
主讲： 张庆海
目录
01 调试前的准备工作 02 卫星接收机参数设置 03 偏馈天线对星调试
2
1.调试准备
➢偏馈天线的实质是截取的抛物 面天线的一部分，它比相同面积 的正馈天线效率更高。常用偏馈 天线接收KU波段的卫星信号。在 调试卫星电视信号前，要先准备 好卫星的各项参数，主要是所接 收卫星的位置参数和节目参数。
偏馈天线倒装时俯仰角 ＝仰角度数+偏馈角度数； 当偏馈天线正装时，俯仰角 ＝仰角度数-偏馈角度数。
6
1.调试准备
➢ 获取卫星位置参数可通过下载软件计算
7
1.调试准备
➢ 获取卫星节目参数的方法：上网查表
8
2.参数设置
➢ 参数设置步骤
按菜单键进 入设置状态
先恢复出厂设 置按↑或↓键选 择节目设置
按OK键进 入设置节目 菜单
选择增加节目功 、极化方式等参数， 最后按OK键自动搜索并退 出
9
2.参数设置
➢ 参数设置步骤
10
3.偏馈天线对星调试
a）俯仰角的调试 主要是上下转动天线,调到要求的数值
b）方位角的调试 主要是水平转动天线
c）极化角的调试 就是要调高频头转动
13
通信技术专业教学资源库 南京工业职业技术学院
谢谢
能源与电气工程学院 张老师
3
1.调试准备
➢卫星的位置参数
方位角 俯仰角 偏馈角
➢卫星信号的节目参数
下行频率 符码率 极化方式
➢本振频率参数
4
1.调试准备 卫星位置参数---方位角、仰角及偏馈角
卫星天线调试方法
卫星天线调试方法1.定位天线：首先，需要确保卫星天线正确安装在预定位置上，避免物体遮挡、干扰和阻挡信号的天线。
2.方向调整：根据卫星的方位和仰角坐标系统，调整卫星天线的方向，使其准确指向目标卫星。
可根据卫星提供的位置参数，使用仰角和方位角来调整天线方向。
仰角是指卫星天线与水平面的夹角，而方位角是指天线与地球北极的夹角。
3.对频器调整：对频器是用来调整卫星天线接收到的信号频率的设备。
通过调整对频器，可以确保卫星天线和接收器之间的频率匹配，以避免信号的丢失和变形。
4.极化调整：极化是指卫星天线振动方向相对于信号波的方向。
卫星天线和卫星之间的极化必须匹配，否则会导致信号损失和性能下降。
通过调整卫星天线的极化方向，可以获得最佳的信号接收质量。
5.信号强度调整：使用信号强度仪器检测卫星天线接收到的信号强度。
根据信号强度的读数，可以调整天线的位置和方向，以获得最佳的信号接收质量。
通常，通过微调卫星天线的位置和方向，可以最大限度地提高信号强度。
6.多轴调整：对于高性能天线，可以进行多轴调整，包括方位角、仰角、横滚角和俯仰角。
通过多轴调整，可以实现更精确的天线定位，以提高信号接收质量和性能。
7.反射板调整：卫星天线通常与反射板组合使用，以增强信号的接收。
通过调整反射板的位置和倾斜角度，可以获得更好的信号接收效果。
根据卫星天线的类型和特性，可以选择合适的反射板调整方法。
8.噪声调整：噪声是指干扰信号和杂波信号对正常信号的影响。
通过调整卫星天线和接收器之间的噪声参数，可以降低噪声的干扰，提高信号的清晰度和质量。
9.实时监测：在调试卫星天线时，应实时监测接收到的信号和数据，以确保调试的准确性和有效性。
可以使用监测设备和仪器来检测和记录信号的强度、质量和性能参数。
以上是关于卫星天线调试方法的一些常用技巧和步骤。
在实际操作中，需根据具体的卫星天线类型和要求，结合专业知识和经验，调整和优化卫星天线的性能和接收质量。
天线调试匹配方法[精选]
![天线调试匹配方法[精选]](https://img.taocdn.com/s3/m/fc7c5ee1b8f3f90f76c66137ee06eff9aef849e1.png)
天线调试匹配方法[精选]第一篇：天线调试匹配方法[精选]通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行, 两个器件肯定能搞定, 即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。
而手机天线是双频的, 对其中一个频点匹配,必然会对另一个频点造成影响, 因此阻抗匹配只能是在两个频段上折衷.在某一个频点匹配很容易，但是双频以上就复杂点了。
因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。
最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远。
，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。
这时候需要仿真来挑，最好使用经验。
仿真工具在实际过程中几乎没什么用处。
因为仿真工具是不知道你元件的模型的。
你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。
一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。
本人通常只会用仿真工具做一些理论的研究。
实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。
懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。
（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。
双频的匹配的确是一个折衷的过程。
你加一个件一定是有目的性的。
以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。
同样如果想调DCS，你应该选择串电感、并电容。
理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L ＋Pai型（2串3并），比如用拉杆天线的手机。
天线对星调试概要
天线对星调试、IUAT1.连接线缆。
在连接线缆之前，须用万用表测试线缆，确保射频线缆无问题，方可连接设备。
天线对星调试时，使用10m标准调试线连接设备，用五类以太网交叉线将CB RJ-45 口与笔记本电脑RJ-45 口相连。
注：CB必须在关机的状态下，方可连接室内、室外射频电缆。
切勿开机连接，以免损坏设备。
2.PC配置。
打开TCP/IP协议，配置IP地址、子网掩码、默认网关，首选DNS服务器。
3.检查CB与PC之间的网络连通性。
可用Ping 命令测试。
在开始–运行中输入cmd，然后输入ping 192.168.5.100(即CB地址)4.安装运行IUAT软件如果是初次运行IUAT，需注意“Frequency Profile”所显示的频率文件信息是否为中国区的文件信息，如果不是，必须加载中国区的频率文件信息方可使用。
●点“Load profile”加载于所处地区相对应的频率文件；●加载完成后，重新启动IUAT，更新加载的频率文件；●加载成功时，“Frequency Profile”显示为CHN-*。
（CHN开头的文件均为中国地区使用，分别对应不同关口站）CHN－0北京CHN－1 北京308波束和311波束CHN－3 广州CHN－4上海①输入安装信息●输入由IPSTAR卫星公司提供的“Installer ID（安装ID）“和“Password(密码)”；(每一安装工程师有一特定的Installer ID，普信不另外提供)●输入由卫星地面关口站提供的“JOB ID”和“Authorized Code(授权编码)”；●用GPS测出安装场所的经纬度，在“Specify Location(指定位置)”前打“∨”，在“Latitude（纬度）”一栏输入GPS所测纬度，在“Longitude（经度）”一栏输入GPS 所测经度；●点“Next”。
注：通常不用在“Specify Location(指定位置)”前打“∨，不用填写安装场所的经纬度。
我们在调整偏馈天线时的注意事项
我们在调整偏馈天线时的注意事项
星电视偏馈天线具有易于安装、节省空间、效率高等优点，正在被广泛的应用。
从安装调整方法来看，总的来说，正馈天线与偏馈天线的调整方法相似，即都需要调整天线的方位角、仰角和高频头的极化角，但毕竟偏馈天线与正馈天线的结构有别，调整过程中的有些问题还是值得注意的。
一、应注意偏置角问题。
调整偏馈天线时，其实际仰角应为计算出的仰角减去偏置角的差值，忽视了这一点就会使天线的仰角偏高，不能寻到所要接收的卫星。
不同偏馈天线生产厂家生产的偏馈天线偏置角也有所不同，应根据天线生产厂家提供的资料确定偏置角。
二、应注意高频头位置的调整。
Ku波段波束窄，方向性强，高频头若不处于焦点位置，可造成接收效果变差，严重时则接收不到信号。
引起高频头偏离焦点的原因有：天线或支撑杆变形，反射的卫星信号不能会聚到焦点；天线安装有误差，特别是一些小口径偏馈天线采用单臂固定高频头，如安装不当，就很容易使高频头偏离焦点位置；高频头的夹具位置不准确，使安装于其上的高频头位置偏移。
高频头位置发生偏离时，常常表现为：在当地场强足够的情况下，反复调整天线的方位角、仰角和高频头的极化角，接收效果很难达到最佳状态。
这时不妨松开固定高频头夹具的螺丝，上、下、左、右微调卫星电视高频头的位置，边调整边观察卫星接收机的信号强度和信号品质，直到调整到最佳状态。
