卫星天线安装大集合(超全)
天线安装示图
系统安装示意图天线的安装a.天线位置选择因素∙两点之间距离最短处。
水平高度最高处。
∙最佳可视效果处。
安装维护设备方便处。
∙天线之间的分隔距离最大（分集接收时）。
∙天线与设备最近处。
所需使用馈线最少。
∙便于安装维修处。
b.天线的拼装∙将两瓣扇面拼装在一起，用4个小螺丝拧紧。
∙将小反射面装在馈元杆顶端。
注意小反射面栅格一定与大扇面栅格保持一致。
∙将馈源杆电缆穿过扇面和L形固件，用4个螺丝拧紧。
∙用U形固件和槽形铁将L形固件固定在天线杆上。
∙用馈元尾端的N形头（阳头）和电缆的N形头（阴头）相连。
∙全向天线安装时使用配套固件将天线固定在天线杆上。
1.装配两个扇面，用4#8-32的机螺丝固定紧2.用#61/2"螺丝将小反射面固定在馈源上3.用螺钉将馈源固定在"L"型支架上4.用"U"型卡子卡住杆子5.借助倾斜槽可调节天线的俯仰角馈线接头的制作未制作的馈线接头馈线接头制作工具a.切割电缆外皮b.加O 型圈，油脂和紧固螺母c.切外导体d.去除泡沫塑料e.切整内心导体，去除残渣f.压紧泡沫塑料g.扩张外导体，检查扩张表面，去除残骸h.加O型圈和油脂，重新装配接头j.配合扭矩k.接头各层尺度l.接头与馈线的拧进尺度避雷器的安装a.为什么要避雷当天馈线系统受到雷击时（或有高压磁场）所产生浪涌不要进入系统设备，通过接地及时的放掉浪涌来保障系统设备以及工作的安全。
b.天线杆的避雷天线杆与建筑物避雷网连接，保证天线杆受雷时及时放电。
因为天线杆一般架在建筑物最高点，很容易成为雷击点，严重时会对建筑物造成威胁。
c.天馈线的避雷天馈线受到雷击时，通过接地线及时放掉。
馈线的接地线要求每20米做一个接地，所以通常接地线到馈线头不超过20米时可以在接地极近处接地。
避雷器是保障接地线没有及时的把浪涌放掉或没有放干净时，它会及时与设备断开，通过连在避雷器外壳上的接地线把余电流放掉后，自动恢复连接。
卫星接收天线安装指南
Page 3 of 8
第十步：用 M8*50 的螺栓 3 套，将三支馈源支杆固定在反射面上，其中两侧杆较长，底 支撑杆较短；
第十一步：用 M8*16 螺栓 3 套将馈源夹与馈源支杆固定在一起，然后将馈源用 M6*16 的 螺栓固定在馈源夹上；高频头上的中心刻度应位于正上方。
7.高频头的安装与调试
高频头的安装较为简单，一体化高频头直接装在馈源夹上即可。高频头的输出端与中频 电缆线的相接端头用英制Ｆ接头拧紧，并敷上防水粘胶或橡皮防水套。
一体化高频头具体调试步骤如下：
1)将高频头固定在馈源支架中，并调整好焦距；高频头上的中心刻度应位于正上方。 2)将高频头的输出端与中频电缆线的相接端头用英制Ｆ接头接好拧紧，并用防水胶布做 好防水处理； 3)高频头的安装一定要在不加电的情况下进行。 4)高频头的方向本人以其接线头为准，用双极化高频头，其上面刻度的 0 格线朝向左或 右侧。如收到图象还不理想时，还要微调高频头的方向，使图象声音都达到最佳状态。
卫星接收天线的安装与调试
1.站址选择
卫星接收天线不论架设在地面或建筑物上，选址是一个首要环节。必须充分考虑当地的 自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、 联网的方便性等因素。选址时均应注意以下几点：
1）天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。卫星天线不论口 径尺寸大小，都应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、 铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。天线主波束方向上 应有足够的视野，天线正前方应有尽可能宽的视角。一般要求以天线基点为参考，对障碍物 最高点所成的夹角小于 3 度。
卫星天线安装图解
天线安装好以后，将高频头有标牌的一面水平朝上，然后利用指南针找到正南方向，并在天线的立柱上做好正南的标记。同时应了解要找的卫星方位角是正南的偏东或偏西多少度。然后找一皮尺测量立柱的周长为多少厘米，在用360度除以它，得到每厘米为多少度。然后再用方位角去除以每厘米对应的度数，也就是得到了需要转动多少厘米。即可将天线转动到附近位置。
再接再厉，看看方位角有没有规律，发现卫星度或接收本地经度方位角越小，方位角以本地经度为基准和两边呈对称递增序列。卫星经度小于本地经度，方位南偏西，大于则南偏东。例如亚洲3S调整到中星6B时，中星6B的经度（
2、xx的调整
经简单计算与实践得出结论，xx应为：
将计算出的仰角减去20度的值（因为采用的不同天线误差在19度～22度之间）。然后将指南针放置，细调仰角使指针为计算出的差值（误差在正负1度之间），这一点是天线调试成败的关键。
下面我们简单介绍一种方法——量角器、垂线法：
用一个尺寸较大一点的量角器，稍作加工，即可制成一个方便实用的简易仰角测试器，不需作任何计算，仰角可直接随时读出（如图三所示），在量角器的圆心处小心地钻一小孔，将一根细线固定在此，在细线的另一端系一小重物，仰角测试器就做好了。使用时如前述几种方法一样，将其直边垂直地靠在圆盘平面上，并使量角器刻有0°的一端朝下。此时一边转动天线的仰角一边可以读出仰角值来。
117.3°E）由亚洲3S调整到中星6B（
115.5°E）比xx3S（
105.5°E）的卫星经度更接近本地经度（
117.3°E）所以就可以确定中星6B的仰角略高于亚洲3S的。
再找一下极化角的关系，卫星经度越来越近本地经度，极化角越小。卫星的极化角为负值，大于则为正值。例如从亚洲3S调整到中星6B时，中星6B更接近本地经度，所以根据上述规律中星6B极化角要相对小些，又因中星6B卫星经度小于本地经度，故其极化角为负值。
详解卫星天线安装手册
详解卫星天线安装手册（图解）
一.准备工作
安装工具：活动扳手、一字、十字螺丝刀、电工刀、罗盘、寻星仪、防水胶布、钳子、电锤、220V电源插线板、英制冷压头（F头）、75-5馈线，另单独准备一根2米左右短线，以便安装时调星。
F头的做法
:
另一种F头
二.组装天线
1 天线组件及SF-3000E寻星仪
2 锅面依箭头方向朝上
3 小箭头和锅面箭头相一致
4 支架上的两个箭头和锅面的箭头一致
5 将组件与锅面组装起来，并将后帽装上
6 安装高频头
(高频头频率范围：输入频率12.25-12.75GHz 本振频率：11.25/11.3GHz)
用黑色卡件将高频固定
7 找到固定天线的位置（天线的正前方不要有遮挡)
8 将组装好的部分固定到底座上
9 用防水胶布按照图中标示的地方缠绕；（高频头处是为了防水）
10 安装好的天线全图。
GPS天线安装示范
一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。
2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。
如图1所示。
3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。
4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。
5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。
二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。
2.表1给出几种场合下，GPS天线线缆长度的要求。
表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。
线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。
图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。
天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。
图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。
三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。
2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。
3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。
安装卫星天线 (5)
安装卫星天线介绍卫星天线是接收卫星信号的设备，用于接收卫星电视、卫星电话等信号。
正确安装卫星天线对获得良好的信号质量至关重要。
本文档将指导您如何正确安装卫星天线。
材料准备在开始安装卫星天线之前，您需要准备以下材料： - 卫星天线 - 卫星天线支架 - 安装导线 - 信号接收器/调谐器 - 小型螺丝刀 - 钳子 - 手电筒 - 测距工具请务必确认您已配备以上所列材料。
步骤步骤一：选择合适的安装位置选择一个无遮挡、视野开阔的位置安装卫星天线。
尽量避开高楼、树木等遮挡物，确保卫星信号能够顺畅接收。
步骤二：安装卫星天线支架使用小型螺丝刀和钳子，根据卫星天线支架的安装说明，将支架固定在安装位置上。
确保支架安装坚固，能够承受天线的重量。
步骤三：固定卫星天线将卫星天线固定在支架上，确保其与地面垂直。
使用测距工具和水平仪，调整天线的倾斜度和方向，以确保最佳的信号接收效果。
步骤四：连接信号接收器/调谐器将信号接收器/调谐器安装在卫星天线的附近，并使用安装导线连接卫星天线和信号接收器/调谐器。
根据设备的说明书，正确连接各个接口。
步骤五：调试和测试完成信号接收器/调谐器的连接后，打开电视或电话设备，并进行信号调试和测试。
按照设备的操作手册和说明，进行信号搜索和校准，以获得最佳的信号质量。
注意事项•在安装过程中，小心操作以避免对设备和自身造成伤害。
•如果不确定操作方法，请参考设备的操作手册或请专业人员协助安装。
•请确保设备接口的连接正确无误，使用合适的连接线缆。
•进行信号调试和测试时，可以让卫星天线自动搜索信号，或者参考设备的手册进行手动搜索。
结论正确安装卫星天线是获得良好信号质量的关键。
通过按照本文档所述的步骤，您应该能够成功安装卫星天线并享受到卫星电视、卫星电话等服务所带来的便利。
如有任何疑问或困难，建议参考设备的操作手册或请专业人员协助安装。
室外卫星天线的安装说明
室外卫星天线的安装说明室外卫星天线的安装说明一、材料准备1. 室外卫星天线：选择符合自己需求的卫星天线，确保其质量良好。
2. 信号线：根据自己的需求选择合适的信号线，并确保其质量可靠。
3. 铁支架：准备一套坚固的铁支架以固定安装卫星天线。
4. 孔顶螺栓和膨胀螺栓：根据支架和墙壁材质的不同选择适合的螺栓。
二、安装步骤1. 选址：选取一个能够够接收卫星信号的合适位置。
在选址之前，可以使用卫星信号仪测量各个位置的信号强度，然后选择信号最好的位置。
2. 固定支架：将铁支架按照卫星天线的指示进行安装，确保安装牢固。
支架的安装位置要没有遮挡物，以保证卫星信号的接收质量。
3. 安装卫星天线：将卫星天线安装在支架上，并使用螺栓将卫星天线固定在支架上的孔洞中。
在安装过程中要小心不要弄坏卫星天线的接头。
4. 调整卫星天线方位：用电视或者卫星接收器进行信号调试和定位。
根据卫星信号仪或者电视画面上的信号强度指示，调整卫星天线的方位，使其接收到最强的信号。
5. 连接信号线：将信号线与卫星天线的接头连接起来，并使用绝缘胶带或者尼龙扎带进行固定和保护。
信号线要保持一定的敷设高度，避免被随意踩踏或损坏。
6. 敷设信号线：将信号线从卫星天线处沿墙壁或穿过屋顶槽口，走向室内。
在敷设信号线时要注意不要有过多的弯曲，以免影响信号质量。
7. 连接设备：将信号线连接到卫星接收器或电视上，确保连接稳固。
如果使用多个卫星接收器或电视，则需要使用分配器进行信号分配。
8. 信号调试：打开电视或卫星接收器，调试信号使其能够正常接收卫星信号。
如果信号不好，可以尝试重新调整卫星天线的方位，或者检查信号线连接是否正常。
三、注意事项1. 安装卫星天线时，要注意自己的安全，可以请专业人士进行安装。
2. 在使用螺栓固定时，要确保孔洞和螺栓的匹配，防止安装不稳固。
3. 使用合适的信号线，以保证信号传输质量。
4. 在敷设信号线时，要避免与尖锐物体接触，以免损坏信号线。
GPS天线安装示范
一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）。
2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。
如图1所示。
3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。
4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。
5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。
二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。
2.表1给出几种场合下，GPS天线线缆长度的要求。
表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。
线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。
图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。
天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线内，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。
图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。
三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护范围内，GPS天线不应是区域内的最高点，如图1。
2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。
3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。
卫星天线安装工艺全套
卫星天线安装工艺1.站址选择卫星电视接收天线不论架设在地面或建筑物上，选址是一个首要环节。
必须充分考虑当地的自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。
选址时均应注意以下几点：1天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。
卫星天线不论口径尺寸大小渚B应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。
天线主波束方向上应有足够的视野，天线正前方应有尽可能宽的视角。
一般要求以天线基点为参考，对障碍物最高点所成的夹角小于3度。
2、卫星天线尤其是大口径天线的架设，要有牢固的地基，保证能够充分承载天线自身的负荷，不致于出现坍塌或遇大风时被连〃根〃拔起。
卫星天线的架设位置应避开风口，以减小天线的风载，天线的风载太大时会导致天线变形，影响信号的接收效果。
3、卫星天线周围不应有干扰源。
天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等，应尽量避开这些干扰源；对于非同频干扰，由于卫星接收机的选频作用，允许干扰电平大于信号电平，但不能过大，使高频头进入饱和状态，否则要在高频头与馈源之间加入带通滤波器，滤除干扰信号。
在微波干扰严重的城市楼群中架设时要特别注意，为了保证信号接收的质量，一般应使用频谱分析仪或微波场强仪对卫星天线架设位置进行实地测量，利用地形或建筑物巧妙地避开微波干扰。
4、若在建筑物上架设，应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响，即建筑物的承重能力。
要满足10级大风能工作，12级大风不毁坏。
5、若在平地上架设，特别是农村中小学要注意校舍、围墙、树木的遮挡，更要注意学生安全，要尽量安装在学生不易碰到的地方，或者在天线周围加设围栏。
射频电缆线的走线采用埋地或空中架设，地下掩埋时要用20mm的钢管或者PVC管做线缆外套,空中架设时高度要在2.5m以上，空中距离超过IOm时，要用钢绞线承载。
卫星天线安装方法
卫星天线安装方法
卫星天线安装方法如下：
1. 选择合适的位置：选择安装卫星天线的位置时，为了保证信号不受遮挡，可以选择屋顶或者阳台等高处，同时要保证方向向南。
2. 固定支架：固定支架应该垂直于地面，同时要用膨胀螺栓或者钢钉将支架固定在地面或墙壁上。
3. 安装卫星天线：将卫星天线放在支架中间，在天线底部的安装孔处用螺丝将天线固定在支架上。
4. 调整天线角度：根据卫星信号服务商提供的坐标位置，将天线对准卫星，调整天线角度和方向，使天线正对卫星。
5. 安装接收器：根据卫星天线的型号和卫星信号服务商的要求，将接收器与卫星天线连接。
6. 卫星天线信号调试：开启卫星服务信号接收调试功能，进行信号接收测试，调试成功后即可使用。
需要注意的是，卫星天线的安装方式要遵循安全原则，同时为了保证天线接收信
号的有效性，天线的安装位置、角度以及高度等均需要进行精确的设置和调试。
卫星天线安装图解

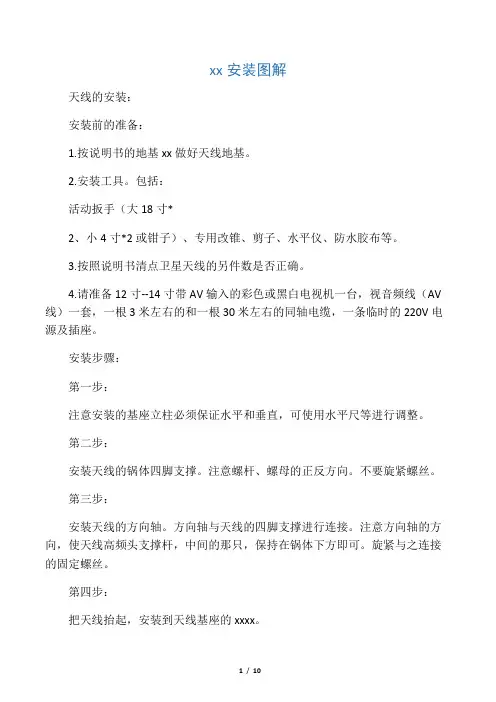

卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。
2.安装工具。
包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。
安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。
第二步：安装天线的锅体四脚支撑。
注意螺杆、螺母的正反方向。
不要旋紧螺丝。
第三步：安装天线的方向轴。
方向轴与天线的四脚支撑进行连接。
注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。
旋紧与之连接的固定螺丝。
第四步：把天线抬起，安装到天线基座的立柱上。
第五步：安装高频头支撑杆。
不要把螺丝拧死。
第六步：把高频头置于高频头固定盘上。
（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。
第八步：上好其他部分的固定螺丝。
注意都不要拧死。
第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。
至此，天线的安装已经完成。
寻星指南：调试前准备：1.安装工具。
2.调试器材。
3.连接线材。
4.寻星参数。
寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。
这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。
细调：使所收的信号最佳。
根据现场的条件，可以有多种简易而有效的调整方法。
第一步：检查连接好的线路。
第二步：用量角器调整好天线仰角。
仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。
卫星天线的安装使用.ppt
3、细调
细调天线
– 使信号值达到最大 – 边细调边锁定 – 锁定时需给予一定的预留量
细调高频头
– 轻微转动高频头，使信号值最大 – 前后轻微移动高频头，使信号值最大 – 锁定高频头
17
18
六、卫星天线的维护保养
防锈：在螺钉连接处、丝杆处涂上黄油。 防水：高频头的防水处理。 防断：同轴电缆固定，不能有死弯。
2、准备两袋425号以上标号的水泥、四袋沙子、四袋 碎石，以便天线用膨胀螺栓安装在基础平台上后用 混凝土压实，保证基础持久牢固，泥瓦工进行基础 施工。
3、卫星天线的安装面一定要为水平，基座应坚固， 用力摇晃天线基座，地基不应出现晃动或开裂并避 开地线管线。
10
4、地面安装和房顶安装。天线安装在地面时需要做 混凝土基座。基座地基要夯实，避免不均匀沉降 。天线安装在楼顶平台时，要考虑楼顶平台的承 重能力。基座中心应置于承重墙或柱上。
定期检查！
19
七、常见故障及解决办法
20
1、 无图象无伴音故障的一般原因
1）系统供电电源、高频头供电电源不正常； 2）馈线电缆接触不良； 3）高频头损坏； 4）天线未对准卫星； 5）信号发射中断。
21
2、信号质量下降的原因
1）高频头性能下降； 2）天线偏焦、抛物面变形偏差以至焦距不对； 3）同轴电缆连接不好，F头短路； 4）天线未对准卫星； 5）日凌或日蚀的影响。
5、通常情况下，天线安装固定于专门的基础上，但 Ku波段小天线可装于屋顶、庭院，只要在坚固的 水泥地上用膨胀螺栓固定就可以。也可采用焊接 钢架并用重物压紧等方法。
6、在浇筑基座时应使基座与天线一起可靠接地，在 雷雨季节到来之前必须仔细检查避雷接地系统是 否良好。
卫星天线底座安装方法
卫星天线底座安装方法
1、用12的钢筋做好天线底座和避雷针预埋件。
预埋件螺纹以下部分为20-24cm ，螺纹长8-10cm ，螺杆之间的距离为16cm 。
并用胶带将螺纹处缠好以保护螺纹。
2、在屋面选择一处接近卫星接收室的十字梁或丁字梁处用红砖砌好1.2米X1.2米高25CM 的底座。
并在底下铺木板，以防止破坏屋面防水。
3、放好天线和避雷针预埋件，并用石块固定。
天线预埋件应放在东南角，避雷针预埋件放在西北角。
浇注混泥土。
4、保证预埋件螺杆之间的距离为16cm 。
5、对底座的外围抹灰。
底下铺木板。
卫星天线安装大集合
卫星天线安装大集合卫星知识一锅三星安装教程一锅三星调试一锅三星设置一锅三星图如何安装一锅三星准备工具和软件1、冲击钻一台，使用8MM的冲击钻头，铅笔或者油性笔、粉笔都行，用来给打孔的位置做记号，注意你想安装的地方离电源的距离，过远还要准备延长电源线。
2、同轴电视线若干，自己量好距离，从你电视机的位置到锅的位置再加上3米左右（四切到高频头的3根连接线），选择同轴电视线很关键，不好的线直接会影响信号，记得一定要买全铜芯，四屏蔽高编的，什么铜包钢，只有双屏蔽的最好不要。
3、8MM膨胀螺丝，锅中自带4个，不用买。
4、扳手一把，小扳手就行，固定螺栓用。
5、剪刀一把，做视频线用。
6、十字和一字螺丝刀各一把，要是刚好有双头的就只要一把够了。
7、尖嘴钳一把。
8、锤子一把，砸膨胀螺栓用。
9、防水电工胶布一卷。
10、其它热缩管，扎带，锅要装的漂亮全靠它们，本店有送，不用买。
11、液晶小彩色电视一个。
用于调星。
带A V输入。
没有的话只能搬大电视啦（注意不能用黑白电视）。
实在没有可以搬动的电视也不是不能调了，那你就要需要笔记本一台，要在装锅的位置能和自家路由器连网（有无线路由能连就最好），用笔记本调星还要另外下载个调星软件。
下载链接：/Soft/ShowSoft.asp?SoftID=1412、新手调星都最好下载这个寻星精灵软件下载链接：/Soft/ShowSoft.asp?SoftID=13注意：安装过程中插拔电缆、连接视频线前一定要把DM500S的电源插头拔掉，热插拔会引起器件损坏。
选择安装位置使用寻星软件查看你所在地方138星的相关参数，按显示的相应的方向和仰角查看有没有障碍遮挡，一般正东南方向45度仰角以上看过去没有遮挡就没有问题。
自己根据你的安装位置选择正装还是倒装。
拼装锅天线包装拆开里面有安装图，照图拼装就行了，这个不难，自己去研究。
安装用来调整锅位置的四个螺栓的时候注意，如果正装箭头是向上，倒装箭头是向下的。
卫星天线接头安装方法
卫星天线接头安装方法，普及一下！好不容易找到的。
1、用剪刀或者美工刀把有线电视线加工成这样
2、保留铜芯长度在1CM左右即可，不能太长。
注意屏蔽网不要和铜芯线接触到，以免短路烧毁设备
3、套上F头，顺时针方向用力拧紧
4、拧到露出中间的铜芯为止，下图只是示例，实际制作中铜芯高出Ｆ头２毫米左右即可，如果接高频头，太长会很容易弄坏高频头！注意电视线内部的白色发泡塑料端面尽量与F头底部齐平
5、最后就可以连接接收机、高频头等设备了。
需要注意的是：请不要带电插F头，不然瞬间接触产生的火花很容易烧毁设备！。
卫星接收天线的安装
用同轴电缆将卫星天线上的高频头和卫星接
收机连接好，用视音频电缆将电视监视器与 卫星接收机连接好，给设备加电，就可以进 行天线的定位调试。
天线的调试(二)
设置卫星接收机：将下行频率设置为
1260MHz，本振频率按高频头的实际参数设 定(如11250MHz)，符号率为32553KS/s，极 化方式为垂直。
天线仰角的调整：测量天线高频头支杆与铅
锤线的夹角=90-64.3度。(测量时，测角仪或 量角器应尽量靠近高频头)
天线的调试(三)
天线方位角的调整：用罗盘或指南针确定南
极，加上方位角值6.4度，得出天线的初定位 置,缓慢转动天线，观察监视器的屏幕变化。 (每转动一位置，稍作停留)一旦表示信号强度 的彩条出现就要立即停止转动天线。然后再 作细微的调整，直到彩条变得最长。 松开仰角螺钉，微调仰角，同时调整高频头 的极化角，并使卫星数字接收机的“信号强 度”最大。紧固所有螺丝，完成调试。
基座制作
制作1米×1 米× 0.2米的水泥基础。使用4
枚12厘米膨胀螺丝固定，正方形边距16厘 米（以中心孔为准）。
也可用12厘米膨胀螺丝直接固定在用水泥
浇制的楼顶天面上。
天线的组装与架设
将立柱式脚架安装在已经准备好的天线基础
座上，校正水平，然后紧固脚架螺丝及地角 固定螺栓。 安装方位托盘和仰角调节螺杆。 按照顺序将天线面的加强支架、天线面安装 到天线面托盘上。 将天线面连同支架安装在天线座架上。 装上高频头支架和固定夹，装上高频头。
卫星接收天线的安装与调试
一、天线安装地址选择 二、基座制作 三、天线的组装与架设 四、高频头的安装 五、天线的调试
天线安装地址选择
天线指向卫星方向不能有任何障碍物，天
中九卫星天线安装方法
中九卫星天线安装方法
中九卫星天线安装方法《带图》
安装步骤：
一．先把接收锅按照下图安装好：
二．买一条有线电缆，将有线电缆线的两头用剪钳将有线电缆线剪整齐，并用刀子剥出1.5cm 的铜丝，再将金属亮泽的“F”头插入线绝缘皮和绝缘泡沫柱之间。
五．用遥控器对准接收机按F3(或调星键），菜单上开始显示信号强度和信号质量。
当天线没有对准卫星的时候，信号强度颜色为红色。
这时请微调接收锅的方位角和仰角，当方向正确的时候，信号强度颜色为稳定的绿色信号质量达到50%以上，这时可将天线固定好即可看到台，方向正确时显示如下图：
这时便可点击遥控器上的返回，选择频道浏览观看节目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星天线安装大集合卫星知识作者：佚名文章来源：本站原创点击数：更新时间：2010-10-25一锅三星安装教程一锅三星调试一锅三星设置一锅三星图如何安装一锅三星准备工具和软件1、冲击钻一台，使用8MM的冲击钻头，铅笔或者油性笔、粉笔都行，用来给打孔的位置做记号，注意你想安装的地方离电源的距离，过远还要准备延长电源线。
2、同轴电视线若干，自己量好距离，从你电视机的位置到锅的位置再加上3米左右（四切到高频头的3根连接线），选择同轴电视线很关键，不好的线直接会影响信号，记得一定要买全铜芯，四屏蔽高编的，什么铜包钢，只有双屏蔽的最好不要。
3、8MM膨胀螺丝，锅中自带4个，不用买。
4、扳手一把，小扳手就行，固定螺栓用。
5、剪刀一把，做视频线用。
6、十字和一字螺丝刀各一把，要是刚好有双头的就只要一把够了。
7、尖嘴钳一把。
8、锤子一把，砸膨胀螺栓用。
9、防水电工胶布一卷。
10、其它热缩管，扎带，锅要装的漂亮全靠它们，本店有送，不用买。
11、液晶小彩色电视一个。
用于调星。
带A V输入。
没有的话只能搬大电视啦（注意不能用黑白电视）。
实在没有可以搬动的电视也不是不能调了，那你就要需要笔记本一台，要在装锅的位置能和自家路由器连网（有无线路由能连就最好），用笔记本调星还要另外下载个调星软件。
下载链接：/Soft/ShowSoft.asp?SoftID=1412、新手调星都最好下载这个寻星精灵软件下载链接：/Soft/ShowSoft.asp?SoftID=13注意：安装过程中插拔电缆、连接视频线前一定要把DM500S的电源插头拔掉，热插拔会引起器件损坏。
选择安装位置使用寻星软件查看你所在地方138星的相关参数，按显示的相应的方向和仰角查看有没有障碍遮挡，一般正东南方向45度仰角以上看过去没有遮挡就没有问题。
自己根据你的安装位置选择正装还是倒装。
拼装锅天线包装拆开里面有安装图，照图拼装就行了，这个不难，自己去研究。
安装用来调整锅位置的四个螺栓的时候注意，如果正装箭头是向上，倒装箭头是向下的。
安装高频头138高频头在要固定的位置先用电工胶布绕一圈，因为在它的夹具里还要再加上134和146的夹具之后会有一定空隙，绕上胶布再装就紧多了。
如果正装：138在中间，以人面向锅、高频头在最外的方向看过去，134在138的左下，146在138的右上，请选择好相应的夹具，2个是不一样的。
按照寻星精灵上查到的极化角对好位置，极化角这样看，以高频头上的信号输出头为指针，后面的卡具为表盘，0刻度就是12点位置。
倒装图片：138还是在中间，以人面向锅、高频头在最外的方向看过去，134在138的右上，146在138的左下，夹具还是不变的。
极化角和正装装角度差180度。
高频头装好就开始接线了，制作F头方法；请到论坛上自紧螺旋式F头的做法（图文）：/bbs/viewthread.php?tid=259&extra=page%3D1普通紧箍式F头的做法（图文）：/bbs/viewthread.php?tid=258&extra=page%3D1新手调星先不要接四切了，从138主星高频头出来直接连接DM500机，连好电视就可以开机了，开机显示SNR一般在在59%-63%,AGC一般也在70%以上（SNR是信号质量，要70%以上才能锁定，AGC 是信号强度，只要你的接线没有问题就会有的，如果AGC为0说明做得同轴电缆线断路不通，请检查线路）调星先用免费台调，免费台是不用接网络的，138可以用中央四套来调。
我这里是接上色差线和网络线的，调星时就接A V线好了。
按遥控器上的TV键，再按绿色的键，会显示各个卫星的频道，选到138有数字的那个，65就代表138卫星上有65个可用频道。
“一锅三星”安装和调试技法（清风撰写）标签：“一锅三星”安装和调试技法越多，卫星间距的缩小与功率的增大，为一锅多星接收提供了有利的条件。
一锅多星接收不但节省资金，更重要的是占用空间小，因而具有较大的经济价值和现实意义。
基于这个原因，在卫视发烧圈内，一锅多星接收已成为卫视爱好者经常谈论的话题，但大多数人因缺乏必要的经验和知识准备，致使收视效果不理想。
如果请专业技能的师傅来安装调试，工钱要100元，而且效果也不理想：有些台出现马赛克，有些台收不到。
现在我根据个人安装和调试“一锅多星”过程，总结出一套经验和教训，提供给卫视技术爱好者作为资源共享。
一、家用卫视接收系统的组成：1、卫星天线：为了收集由数字电视卫星传送来的微弱信号。
大多数卫星天线通常是抛物面形状。
卫星信号通过抛物面天线的反射后集中到它的焦点上。
卫星天线就是我们常说的“大锅”，是由一个金属抛物面构成，负责将卫星信号反射到位于焦点处的馈源和高频头内。
一般来说，天线口径越大，节目的信号越强，接收质量越高。
但考虑到成本，用户要求天线口径越小越好。
如中星6B的C波段，国内数字化电视节目，只须直径1.5米、甚至更小（1.35米）卫星天线，即可接收到高画质图像和伴音。
而韩星Ku波段的数字化电视节目，只须直径0.6米、甚至0.35米的中卫偏馈天线，俗称“小锅”。
就可以接收到很好的画面和伴音。
选择卫星天线，最好要选择中卫天线。
因为它质量可靠，工艺精良, 精度高，增益强。
再则表面耐腐蚀，抗风能力强，经久耐用。
（1）C波段天线（大锅）：直径规格有1.35米、1.5米、1.8米、2.1米、2.4米等，清风要实现“一锅两星”的目标，所以至少要选用直径为1.8米的卫星天线。
（2）Ku天线（小锅）：常用规格有0.35米、0.45米、0.6米、0.75米、0.8米、0.9米、1.0米、1.2米、1.5米。
完全可以满足“村村通”工程的需求。
2、馈源：是在抛物面天线的焦点处设置一个聚集卫星信号的喇叭，被称为馈源，意思说馈送能量的源泉，要求将会聚到焦点的能量全部收集起来。
3、高频头（LNB）：又称降频器，是将馈源送来的卫星信号进行降频和信号放大，然后传送给卫星接收机。
高频头的噪声度数越低越好。
4、卫星接收机：是将高频头传送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。
二、卫星天线的安装：1、不锈钢立柱脚架的安装：为了防止大风把天线刮倒，要用较重的石块压稳脚架，再用标号高的水泥掺沙子，调水后进行浇灌加固。
2、卫星天线的安装：（1）把六瓣或八瓣金属反射板用螺栓紧锁成对称的抛物面天线，如果不对称将影响卫星信号的收集和聚焦。
（2）安装仰角调节螺杆。
（3）安装馈源和高频头：要把馈源和高频头安装在天线的聚焦点上。
那么我们又如何知道焦点的位置呢？可以通过物理公式来计算。
例如我使用直径为1.8米的“大锅”。
根据抛物面天线焦距比公式：F/D范围0.34至0.4，修正值为0.15。
计算其焦距F=1.8ⅹ0.34+0.15=0.76（米）。
也就是说，对于1.8米的大锅，应该把馈源和高频头安装在距离锅底0.76米的中央，聚焦效果将是较理想的。
如果你使用的是偏馈天线，馈源安装反而要偏离焦点一个小小的夹角，才会达到最佳的收视效果。
三、接收卫星信号的调试方法：1、水平方向左右移动，调节天线的方位角：首先要找准卫星的方位。
兼收高频头与主收高频头的距离大小，与天线口径大小、卫星的定点经度等因素有关。
天线越大，两个高频头的距离可以较远；兼收两个卫星允许经度差也越大。
（1）在“一锅多星”接收中，最好要选择信号比较弱的卫星作为主收星，信号较强的卫星作为兼收星。
调试时应先将主收星调整至最佳状态后，再去调整兼收星。
例如我在福建，选择“中星6B”卫星为主收星，其经度为115.5度。
用指南针来引导，把“大锅”的脸面准确地朝向正南方向，然后向西偏移1.5度角，就能轻松地把主收星找到。
又以“亚洲3S”卫星为兼收星，其经度为105.5度。
也用指南针引导，把“大锅”的脸面对准正南方向，然后向东偏移1.5度角，很快就把兼收星搞定了。
然而实战经验告诉我，当我接收到“中星6B”卫星的节目群时，而“亚洲3S”卫星的全部节目将丢失；当我接收到“亚洲3S”卫星的节目群时，而“中星6B”卫星的所有节目又将丢失，似乎“鱼翅和熊掌”无法兼得！为了解决兼得问题，还必须调节高频头的极化角，但这是后话。
如果要实现“一锅三星”兼收目标，最好选择“鑫星3号”卫星为副收星，其经度为125.0度。
这三颗地球同步卫星靠得最近，而且经度相差约10度，有利于实现“一锅三星”兼收的目的。
（2）最好以强信号台为引导，寻到主收星后，再对弱信号台进行微调精调。
例如我们这里通过电视节目自动搜索后，发现第44频道的“河北卫视”信号最强大。
粗粗调整方位角，就很容易找到图像和伴音。
如果调准了，其信号强度可达96％，而正常值70％就够用了；其信号质量可达81％，而正常值30％就够用了。
“河北卫视”找到后，再去调试弱信号台，例如第22频道“安微卫视”，结果发现无信号，或者画面出现马赛克，然后进行微调。
2、垂直方向上下移动，调节螺杆获仰角：前面所提到的三星（即中星6B、亚洲3S、鑫星3号），彼此经度相差10度，但三星仰角却是完全一致的。
例如在福建三星仰角是35度，在山西三星仰角是45度。
利用中学生的量角器把A4纸剪成35度角，再用纸张上的35度角来确定卫星天线的仰角，寻星便容易得多了！调节螺杆，在35度角的附近上下移动，找到图像和伴音后，旋紧螺杆上的螺栓，天线仰角便被锁定。
不过我是利用高精度的游标角度尺和水平仪，来确定卫星天线仰角的。
3、时针方向顺逆旋转，调节馈源和高频头的极化角：要实现“一锅三星”兼收目的，首先要把馈源安装在天线中央聚焦点处，再把两个兼收高频头安装在馈源的左右两侧。
按顺逆时针方向旋转高频头角度，便可找到弱信号台，再用较结实的金属片加螺丝把它们位置固定。
根据我目前的安装经验：一锅一星，可以接收到58台卫视节目；一锅二星，可以接收到（58＋83）台卫视节目；一锅三星，可以接收到（58＋83＋34）台卫视节目。
在这么多的卫视频道中，只有第50频道没收到，第48频道出现马赛克，其他所有频道的卫视画面都是高清晰度的，伴音也是高质量的，本人对“一锅三星”的调试效果，出乎意料地超出专业师傅的调试效果，让我欣喜万分，高兴了好几天！！！“一锅多星”偏馈Ku天线4、打开卫星接收机菜单，修改节目设置中的本振频率和极化方式：例如我在接收“中星6B”卫星时，前面三步调节已经完成，但仍然存在一个问题没有办法解决，当我接收到“青海卫视”时，却无法接收到“浙江卫视”。
解决办法有两种：（1）把本振频率05150，修改成05750；（2）把垂直极化修改成水平极化。
但这又带来新的问题，虽然“浙江卫视”能收到了，而“青海卫视”却丢失了。
又出现“鱼翅与熊掌不可兼得”的技术问题。
我家的一锅八星（图）（四星共享，五台接收机，多星多机接收）为庆祝本博客六个月（半年时间）访问人数已达到150000人的迅猛速度，现在我为大家介绍我家的一锅八星的收视情况，以报答各位网友对本博客的大力支持和厚爱。
