示波器触发
示波器边沿触发设置方法
示波器边沿触发设置方法示波器是一种常用的电子测试仪器，用于观察和分析电信号的波形。
边沿触发是示波器中的一个重要设置，它可以帮助我们精确地捕捉特定信号的波形。
本文将介绍示波器边沿触发的设置方法。
一、什么是边沿触发边沿触发是指示波器在特定的电信号边沿处触发并显示波形的功能。
边沿可以是上升沿（rising edge）或下降沿（falling edge），通过设置示波器可以选择触发的边沿类型。
二、为什么需要边沿触发在某些情况下，我们需要观察特定信号的波形，但信号本身可能是非常快速和复杂的。
如果示波器显示所有的波形，我们将无法准确地分析信号的特性。
因此，边沿触发可以帮助我们只显示我们感兴趣的信号波形，从而更好地进行信号分析。
三、边沿触发的设置方法示波器通常提供了多种设置选项，这里我们将介绍一种常用的边沿触发设置方法。
1. 打开示波器并连接待测信号：首先，将示波器与待测信号源进行连接。
确保信号源的输出符合示波器的输入要求，并确保连接稳定可靠。
2. 选择触发源：示波器通常提供了多个触发源选项，例如外部信号触发、通道触发等。
根据实际情况选择触发源，并将触发源连接到正确的触发输入端口。
3. 设置触发模式：示波器通常提供了多种触发模式，例如自动触发、单次触发、正常触发等。
根据实际需求选择触发模式，并将示波器切换到相应的模式。
4. 设置触发电平：示波器通常提供了触发电平的设置选项。
根据待测信号的特点，选择适当的触发电平。
例如，如果我们关注的是上升沿，可以将触发电平设置为待测信号上升沿的阈值。
5. 设置触发边沿：示波器通常提供了触发边沿的选择选项，包括上升沿触发和下降沿触发。
根据实际需求选择触发边沿，并将示波器设置为相应的边沿类型。
6. 调整触发灵敏度：示波器通常提供了触发灵敏度的调节选项，用于调整触发电平的灵敏度。
根据实际需求，适当调整触发灵敏度，以确保示波器能够准确地捕捉到触发边沿。
7. 进行触发：完成以上设置后，将示波器切换到触发模式，并开始观察波形。
示波器触发
示波器触发1、触发的作用触发是示波器非常重要的特征之一，因为示波器具有强大的触发功能，所以能够用于异常信号捕获和电路故障调试。
示波器的触发有两个重要作用：1）捕获感兴趣的信号波形；2）确定时间参考零点，稳定显示波形。
2、触发器简单工作原理简单的边沿触发器的工作原理如下图所示。
首先预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。
触发信号的来源可以是信号自身，亦可以是一个同步的触发信号（或外触发信号）。
示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。
这是示波器非常灵活的一面，需要了解。
3、触发释抑（Hold Off）示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。
如下图所示，如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。
示波器采用Hold Off解决这个问题，当示波器第一次触发后，必须在经过Hold Off时间后，才能够进行第二次触发，这样，如果设置Hold Off时间大于Burst波形串的时间，则第二次也会触发到第二个Burst波形的第一个脉冲，这样整个Burst波形串即可稳定的显示在示波器的屏幕上。
4、边沿（Edge）触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。
边沿触发分为上升边沿触发（默认类型），下降边沿触发，或者双边沿触发。
双边沿触发功能可以让我们简单看看数据信号的眼图（并不准确，尤其边沿抖动部分）。
5、边沿再边沿（Edge Then Edge）触发边沿再边沿触发功能是较少使用的触发功能，先检测一个边沿，等一定的时间或一定数量的事件，再触发另一个边沿。
基于事件的是指经过多少个边沿（边沿数量可以设置）再触发；基于时间的是指经过多长时间（时间长度可以设置）再触发。
示波器的触发模式有哪些 示波器如何操作
示波器的触发模式有哪些示波器如何操作对于数字示波器来说，整机都是在触路的掌控下工作的。
触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。
而触发模式就是指示波器在触发条件充分前和对于数字示波器来说，整机都是在触路的掌控下工作的。
触发电路决议了示波器什么时候采集信号，什么时候停下来显示波形。
而触发模式就是指示波器在触发条件充分前和触发条件充分后的工作状态。
示波器常用的触发模式有以下几种：1、自动触发：这是绝大多数示波器的缺省触发模式。
在自动触发模式下，示波器会优先检测设定好的触发条件是否充分。
假如触发条件充分，示波器就按当前的触发条件进行触发；假如触发条件不充分且持续超过确定时间（一般是几十ms），示波器内部会自动产生一个触发并捕获波形显示。
假如示波器发生了自动触发，这时捕获到的波形可能是不充分触发条件的，但是这避开了用户由于触发条件设置错误而完全看不到信号波形的情况，用户可以依据示波器自动触发捕获到的波形进一步更改或优化触发条件的设置。
自动触发模式可以适用于绝大多数的测试场合，但是也有确定的制约条件。
假如用户感喜好的信号跳变或设置的触发条件发生的频率很低，比如1秒钟才会发生一次，这时假如示波器工作在自动触发模式下，可能会由于来不及等待到充分触发条件的信号示波器就自动触发了，从而造成捕获的信号不是期望的信号的情况。
在自动触发模式下，无论是充分条件的触发还是示波器自动产生的触发，一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来，因此无论触发条件是否充分，示波器上的波形都是“动”起来的。
2、正常触发：假如用户要捕获的信号显现间隔较长，而且触发条件设置无误，就可以把示波器设置为正常触发模式。
在正常触发模式下，示波器会严格依照设定好的触发条件触发。
假如触发条件不充分，示波器会一直等待充分触发条件的信号到来，而不会自动进行触发。
在正常触发模式下，也是一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来。
示波器的触发模式有哪些
示波器的触发模式有哪些示波器是一种用于观察和测量电信号波形的测试仪器。
触发模式是示波器中的一个重要功能，它控制示波器在何时开始显示波形。
触发模式可以帮助用户稳定、正确地显示和测量波形。
在示波器中，常见的触发模式有以下几种：1. 自由运行触发模式（Free Run Trigger Mode）：自由运行触发模式下，示波器不依赖于输入信号的任何特定条件，而是连续地显示波形。
这种触发模式在需要连续跟踪和监测输入信号时非常有用，但对于特定的触发电平或触发边沿的观察可能不太适用。
2. 边沿触发模式（Edge Trigger Mode）：边沿触发模式是示波器最常用的触发模式之一、用户可以选择触发边沿类型（上升沿或下降沿），以及触发电平。
示波器只有在输入信号满足所设置的触发条件时，才会开始显示波形。
3. 触发电平模式（Level Trigger Mode）：触发电平模式允许用户仅根据输入信号的电平来进行触发。
用户可以设置触发电平，当输入信号达到或超过设定的电平时，示波器开始显示波形。
与边沿触发模式相比，触发电平模式更适用于直流或缓慢变化的信号。
4. 触发脉宽模式（Pulse Width Trigger Mode）：触发脉宽模式用于仅在输入信号的脉冲宽度满足设定条件时，示波器开始显示波形。
用户可以设置期望的脉冲宽度范围，示波器将仅在输入信号的脉冲宽度在此范围内时触发。
5. 触发延迟模式（Trigger Delay Mode）：触发延迟模式允许用户在触发后延迟一段时间再显示波形。
用户可以设置触发初始时间，并设置延迟时间。
示波器将在设定的触发时间后，再延迟一段时间后才显示波形。
这种模式对于观察信号的特定部分或对信号之间的时间关系进行测量非常有用。
6. 窗口触发模式（Window Trigger Mode）：窗口触发模式允许用户设置一个窗口范围，只有在该范围内的信号才会触发示波器显示波形。
用户可以调整窗口的宽度和高度，以实现精确的窗口条件。

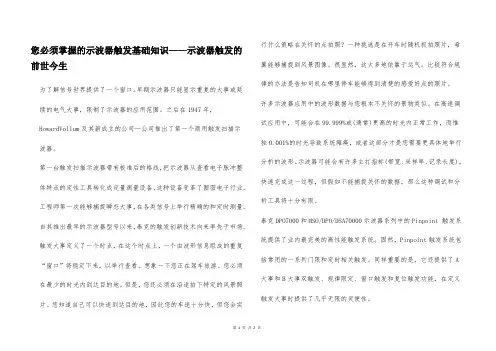

您必须掌握的示波器触发基础知识——示波器触发的前世今生
您必须掌握的示波器触发基础知识——示波器触发的前世今生为了解信号世界提供了一个窗口。
早期示波器只能显示重复的大事或延续的电气大事，限制了示波器的应用范围。
之后在1947年，HowardVollum及其新成立的公司—公司推出了第一个商用触发扫描示波器。
第一台触发扫描示波器带有校准后的格线，把示波器从查看电子脉冲整体特点的定性工具转化成定量测量设备，这种设备变革了囫囵电子行业。
工程师第一次能够捕捉瞬态大事，在各类信号上举行精确的和定时测量。
自其推出最早的示波器型号以来，泰克的触发创新技术向来率先于市场。
触发大事定义了一个时点，在这个时点上，一个由波形信息组成的重复“窗口”将稳定下来，以举行查看。
想象一下您正在驾车旅游。
您必须在最少的时光内到达目的地。
但是，您还必须在沿途拍下特定的风景照片。
您知道自己可以快速到达目的地，因此您的车速十分快，但您会实行什么策略在关怀的点拍照？一种挑选是在开车时随机抓拍照片，希翼能够捕捉到风景图像。
很显然，这太多地依靠于运气。
比较符合规律的办法是告知司机在哪里停车能够得到清楚的感爱好点的照片。
许多示波器应用中的波形数据与您根本不关怀的景物类似。
在高速调试应用中，可能会在99.999%或(通常)更高的时光内正常工作，而惟独0.001%的时光导致系统瘫痪，或者这部分才是您需要更具体地举行分析的波形。
示波器可能会有许多主打指标(带宽、采样率、记录长度)，快速完成这一过程，但假如不能捕捉关怀的数据，那么这种调试和分析工具将十分有限。
泰克DPO7000和MSO/DPO/DSA70000示波器系列中的Pinpoint 触发系统提供了业内最完美的高性能触发系统。
固然，Pinpoint触发系统包括常用的一系列门限和定时相关触发。
同样重要的是，它还提供了A 大事和B大事双触发、规律限定、窗口触发和复位触发功能，在定义触发大事时提供了几乎无限的灵便性。
第1页共2页。
示波器边沿触发设置方法
示波器边沿触发设置方法示波器边沿触发是一种常见且重要的信号采集方式，在电子工程师的日常工作中经常用到。
设置好示波器边沿触发，可以使示波器准确显示信号的波形、频率、幅度等参数信息。
下面我将从以下三个方面介绍示波器边沿触发的设置方法。
一、示波器边沿触发的基本概念示波器边沿触发是指通过触发电路的设置，让示波器在信号出现升沿、下降沿等特定的变化时才采集信号。
这种采集方式可以避免示波器显示无用的杂散信号，提高信号采集的准确度和稳定性。
二、示波器边沿触发的设置步骤1、选择触发源：示波器的触发源有内触发和外触发两种。
内触发是在示波器内部设置触发源，外触发是通过示波器外部信号源设置触发。
根据实际情况选择相应的触发源。
2、选择触发方式：通常有边沿触发、脉宽触发和视频触发三种方式，根据信号的特点选择合适的触发方式。
3、设置触发电平：根据实际信号的电平设置触发电平。
触发电平的设置关系到示波器的稳定性，需要根据具体场合适当调整。
4、设置触发沿：根据实际信号的变化选择升沿触发或下降沿触发。
需要注意的是，选择触发沿要与信号的变化方向一致，否则会导致示波器无法采集到准确的信号波形。
三、示波器边沿触发的注意事项1、选择合适的探头：探头的带宽和阻抗对于信号采集有着至关重要的影响，需要根据实际信号的特点选择合适的探头。
2、信号的幅值不宜过大：过大的信号幅值会导致示波器无法进行准确的采集，甚至会对示波器产生损坏。
因此需要根据示波器的额定输入幅值设置合适的信号输入幅值。
3、注意信号的稳定性：若信号的频率过高或者信号源的稳定性较差，示波器边沿触发容易出现失调现象，影响采集数据的准确性。
综上所述，示波器边沿触发的设置方法在电子工程师的日常工作中非常重要。
需要掌握基本的概念和步骤，并注意一些注意事项，才能保证示波器的稳定性和信号采集的准确性。
示波器自动触发与普通触发的真正区别
示波器自动触发与普通触发的真正区别ZDS2022十全十美示波器百场技术交流会正在火热进行中，在我司FAE跟用户沟通过程中，用户对ZDS2022示波器提出了这样一个建议：在普通触发方式下，触发一次后，如果没有新的触发条件就不刷新屏幕显示，因为在触发后，工程师往往会放大波形去观察某一部分细节。
基于用户建议涉及到的相关内容，这里先跟大家一起来分享一下示波器的两种常用触发方式。
1.普通（Normal）触发普通触发方式下，用户需要根据实测波形设置触发条件，屏幕上只会记录符合触发条件的波形。
示波器在Run（连续运行采样）状态下，波形一直更新，当波形符合触发条件时，波形就会触发并显示在当前屏幕上，不断循环。
一旦按下【Stop】键，示波器停止波形采样，屏幕上显示的就是最后一次符合触发条件的波形。
该触发方式适用于已知信号特征的低重复率信号，稳定显示波形。
2. 自动（Auto）触发自动触发方式下，波形在不符合触发条件的情况下，也会引起示波器的扫描，波形无论是否满足触发条件（包括触发电平与触发类型）都会有波形显示。
即便没有信号输入，示波器中的定时器也会触发扫描，显示也总不会消失。
ZDS2022示波器默认触发方式为自动（Auto）触发。
自动触发方式主要适用于直流信号和未知信号特征的信号。
比如当信号为直流电平时，若不采用自动（Auto）触发，用户便无法观察到此信号。
自动（Auto）触发方式用来快速观察信号特征。
事实上，针对于用户提出的需求，ZDS2022示波器完全可满足，那究竟是什么让用户产生了困扰呢？在普通触发方式下，如果没有新的触发条件，示波器是不会刷新屏幕波形的，这一点毋庸置疑，但当用户在Run（连续运行采样）状态下，通过调整时基来放大波形时，将会改变示波器触发条件，故示波器系统会刷新波形数据，而之前留在屏幕上的波形就会因为刷新而被消除。
要想达到上面用户建议的要求并不困难，正确的做法应是先按下【Stop】按键，然后再去调整时基，放大波形。
示波器的触发方式和触发电平设置
示波器的触发方式和触发电平设置示波器是一种测量电信号波形的仪器，常用于电子工程、通信、医疗等领域。
在使用示波器时，触发方式和触发电平设置是关键的参数，对于正确显示和分析波形提供了重要的支持。
本文将介绍示波器的触发方式以及触发电平设置，以帮助读者更好地理解和使用示波器。
一、触发方式在示波器中，触发方式用于确定示波器何时开始采集波形数据并显示。
触发方式有以下几种常见的选择：1. 自动触发（Auto Trigger）：示波器在信号输入后会自动触发，并持续进行显示，不管信号的特性如何。
这种触发方式适用于无法确定信号触发条件的情况，但可能会导致波形显示不稳定。
2. 手动触发（Normal Trigger）：示波器需要手动触发按钮或命令才会开始进行波形采集和显示。
手动触发方式可以保证波形的稳定显示，但需要用户根据实际需求手动操作触发命令。
3. 单次触发（Single Trigger）：示波器在每次输入信号后只触发一次，并进行单次波形采集和显示。
这种触发方式适用于需要捕捉特定信号事件或在长时间信号波形下定位特定时间点的情况。
4. 边沿触发（Edge Trigger）：示波器根据信号的上升沿或下降沿触发，可以根据用户的设置选择上升沿触发或下降沿触发。
边沿触发方式适用于需要捕捉特定边沿的信号波形。
二、触发电平设置触发电平设置是指示波器在何种电压水平下触发采集波形数据并进行显示。
触发电平设置也有以下几种常见的方式：1. 自动电平（Auto Level）：示波器根据输入信号自动调整触发电平。
这种方式适合于信号变化较大的情况，能够自动适应不同电压水平下的信号波形。
2. 手动电平（Manual Level）：示波器需要用户手动输入触发电平值。
手动电平设置适用于用户已经明确了解信号的电压水平，并希望按照特定的要求进行触发。
3. 边沿电平（Edge Level）：示波器可以根据信号的上升沿或下降沿进行触发，用户可以根据实际需求选择边沿的电压水平作为触发电平。
示波器的8种触发模式
示波器的8种触发模式示波器是电子工程师必备的工具之一，它可以帮助我们观测和分析电信号的波形和特征。
在使用示波器进行检测时，触发模式十分重要，可以帮助我们准确的捕捉和分析信号，提高测试结果的准确性和可信度。
下面是示波器的8种触发模式的详细介绍。
1.边沿触发模式（Edge trigger mode）边沿触发模式是最常用的触发模式，可以捕捉信号的上升沿或下降沿，帮助我们观察信号的周期、频率、占空比等特征。
2.视窗触发模式（Window trigger mode）视窗触发模式是在指定的时间窗口内触发示波器，当信号在这个时间窗口内满足触发条件时，就会进行触发。
3.宽度触发模式（Pulse width trigger mode）宽度触发模式指在指定时间内，触发连续的脉冲信号，可以用来检测脉冲的宽度是否符合规定的触发条件。
4.连续触发模式（Continuous trigger mode）连续触发模式在触发条件满足的情况下，帮助我们不间断地捕捉波形变化，可以观察到完整的信号周期。
5.极性触发模式（Polarity trigger mode）极性触发模式可以根据信号的正负极性进行触发，可以帮助我们捕捉非对称信号。
6.带宽延迟触发模式（Bandwidth Delay trigger mode）带宽延迟触发模式可以通过调节触发延迟的时间和带宽，帮助我们准确地捕捉信号的上升或下降沿。
7.序列触发模式（Sequence trigger mode）序列触发模式可以根据预定的触发序列来检测信号，可以用于捕捉多个信号或逐步变化的信号。
8.触发计数模式（Trigger Count mode）触发计数模式可以帮助我们定制触发计数器的个数和阈值，在特定条件下触发示波器，可以帮助我们捕捉特定的信号。
除了以上8种触发模式，示波器还有许多其他触发模式，如模拟触发模式、标准触发模式等等。
不同触发模式适合不同的检测需求，需要根据具体情况选择最合适的触发模式，以获得最准确的检测结果。
tek示波器触发模式
tek示波器触发模式
Tek示波器是一种高精度测量仪器，广泛应用于电路分析、通信、自动化控制等领域。
在使用Tek示波器时，触发模式是一个比较重要的函数，可以帮助用户捕获精确的波形信息，以便进一步分析和处理信号。
Tek示波器包括自动触发模式、一次触发模式和信号触发模式三种常见的触发方式。
自动触发模式是一种常见的触发方式，用于捕获周期性信号。
当输入信号的周期为大于或等于Tek示波器设定的触发周期时，自动触发模式可以自动触发仪器从而捕获到相应的波形信息。
但是，如果输入信号的周期小于设定的触发周期，自动触发模式就不能捕获波形，并且会产生大量的干扰信号。
一次触发模式，在第一次触发后，Tek示波器会关闭触发模式直到手动重置。
这种模式通常用于捕获不规则的波形信号。
用户可以在一次触发模式下调整阈值和灵敏度，以适应不同的信号类型。
最后，信号触发模式适用于逐次触发和前沿触发。
前沿触发适用于只需要触发上升或下降边沿的信号类型，而逐次触发适用于连续触发的
信号类型，通常用于捕获占空比发生变化的信号。
总之，Tek示波器的触发模式是一个非常重要的功能，不同的触发方式可以用于不同类型的信号。
正确的选择和调整触发模式，可以帮助用户捕获到准确的波形信息，进一步分析和处理信号。
示波器的触发
现实所要观测的信号千变万化，特别是那些隐藏在标准信号下的偶发错误信号。示波器的作用是观测这些信号，而其核心是触发条件的设置。只有准确的触发，才能让我们更快更好的观测我们要研究的信号。而设置触发是示波器使用的难点，也是每个工程师的智慧所面临的挑战，要正确地设置触发条件应该做到以下两点：
1．了解您要观察的信号，只有了解信号本身的特征，才能够找出正确的触发条件，才能准确的定位隐藏在正常信号中的异常信号。
当我们充分利用好触发与存储长度，就可以分析故障的原因和结果。
例：一个串行处理过程如下图，在第四个单元输出端总在一段时间出现一个跳变的错误信号，但检查输出单元电路没有发现问题，怀疑是前端某个单元出现问题，检查。
把输出端信号接到示波器2通道，把中间环节一单元存储信号接到示波器1通道，以输出端2通道的跳变信号作为触发条件进行单次触发，得到下图：
图3
在图3例子中，以上升沿，触发电平为0V作为触发条件，为方便起见，我们把触发点放在屏幕的最左边零点位置，当每刷新一屏时，示波器把满足触发条件的点放在屏幕零点，波形就稳定地被显示在示波器的屏幕上。
3．触发的类型
对于传统的模拟示波器，只是处理模拟的波形信息，只有简单的边缘触发方式。而新一带的数字存储示波器，由于有数据存储，并可以定义触发点在内存中的位置，对数字化的信息，可以设置更多更复杂的触发方式，满足了不同特征波形的触发和观察。
触发源直接连接到触发电路交流和和直流的通路触发源通过一个串联的电容连到触发电路直流通路去除触发源信号频率高于30khz的成份去除触发源信号频率低于1khz之成份用低灵敏度的直流耦合来抑制触发信号中噪声提供较低的灵敏度降低错误触发在噪声上的机会通过上图可以看到被测信号不断地被引进到示波器这些数字化的信号遵循先进先出的原理存储到示波器内存中去的
示波器的触发设置模式
触发模式
触发模式设定
边缘触发和单次触发：可捕获简单的单次信号 示波器为使单次信号（包括重复信号中的过冲异常）得到捕获。边缘触发条件是基本的触发方式。但要同时设定单次触发模式进行配合。
上升沿和电平构成触发条件
下降沿和电平构成触发条件
上升沿和电平构成触发条件
沿和电平构成触发条件
触发模式设定
重复信号上升、下降沿和触发电平在信号边缘上构成触发点，而重复信号会构成有多个触发点。要对重复信号中异常波形捕获的触发条件进行设定，必须能使沿和触发电平构成唯一触发条件，信号方能得到隔离捕获。 波形边缘和电平的设置是单次信号捕获的标准条件
触发释抑(Hold off):
一些信号在在小周期内不重复，但每个小周期可以相重叠的周期信号如：调制、多周期、重复率低等信号（如图）
正确隔离时间
触发点
触发电平
隔离时间调整
宽度触发
我们关心周期信号中出现的与规定时间宽度不符的异常信号或关心脉冲序列中的某一时间宽度特征码捕获。使用脉冲宽度触发是最佳选择。 由于信号在波形的沿上都具有触发点。隔离捕获异常宽度信号时，利用边缘触发的基本方式设定触发条件，是不可能捕获到异常宽度波形。
宽度触发
触发模式
边缘触发功能：是使重复信号同步、稳定显示 示波器为使重复波形稳定显示，具有边缘触发最基本的触发方式， 上升、下降沿和触发电平在信号边缘上构成触发点，重复信号会有多个触发点。触发位置、沿和触发电平决定每次扫描的开始时刻。同时触发位置还代表波形记录中触发水平位置。 边缘触发控制器是使每一次扫描起始都从信号的相同触发位置开始，不断的显示输入信号的相同部分，并使每次捕获的波形相重叠显示。
触发模式
经触发同步的显示
单次：当输入的单次信号满足触发条件时，进行捕获（扫描），将波形存储和显示在屏幕上。此时再有信号输入示波器不予理会。需要进行再次捕获必须进行单次设置。 滚动：模式是一种可以应用于全连续显示的方式，可以用示波器来代替图表记录仪来显示慢变化的现象，如化学过程、电池的冲放电周期或温度对系统性能的影响等。
示波器的触发
通过上面例子，我们可以看到事件的结果。认真分析您要测量的信号，灵活运用触发和存储，才能更快更好的解决您所面对的问题。
例2．信号如下图所示：
首先，分析这种特殊信号，目标是捕获在方波信号中存在的与正常脉冲宽度不一样的窄脉冲。如果我们只设定边缘触发，那么每个脉冲都满足条件，都产生触发，发生混叠，这时无法把我们所关心的窄脉冲隔离出来。
所以，我们是不能用边缘触发，而要选择更高级的触发方式：脉冲宽度触发。根据信号的特征（波形宽度问题），选用脉冲宽度触发功能，设定所要捕获波形的时间宽度（时间触发条件设定为=或<或>或≠，在该例子中我们选择小于，设定触发电平。当波形满足电平触发条件的同时，又满足设定的波形脉冲宽度的触发条件，我们就捕获到所关心的窄脉冲了。
③以下波形应怎么选择触发类型，怎么设置触发条件？
另外，不要忽略触发耦合的作用。通过图1的示波器原理图可以看出，触发电路与信号引进示波器直到存储是并行处理的，也就是说触发电路不会影响到信号的显示。触发电路产生的只是控制信号，用来控制示波器的存储和显示。所以当使用触发耦合的时候对信号是不会有任何影响的。触发耦合有高频抑制、低频抑制、交流偶合和噪声抑制等，在应用中各有自己不同的用法（详见触发耦合）。
对重复信号中的异常波形和单次事件中的特殊波形进行隔离捕获。
触发设置是使用示波器最麻烦的一点，触发设置是依据信号的特征进行的，所以在设置之前首先要对被测信号有足够的了解。
其次，示波器提供了许多触发设置方式，这些触发器（功能）可以响应输入信号的不同条件，根据波形特征加以设定和正确、灵活地应用，会使你在实验中事半功倍，帮助快速发现问题。例如，一个比实际应该达到的宽度要窄脉冲在系统中作怪，若只使用电压门限的触发器是不可能捕获到这样脉冲的，这时候，高级触发控制使你可以单独关注波形中感兴趣的细节，把窄脉冲从正常信号中隔离出来，这样，即使没有长记录长度的支持，也能准确地定位异常信号，而且还提高了工作效率。所以对于不同的信号要采取不同的触发方式以便迅速准确地设置示波器的触发，从而找出自己感兴趣的信号。
示波器触发模式及其使用
示波器的触发模式是另一个常常使初学电子的朋友感到困惑的概念，本文将着重解释基本的示波器触发模式，并从实用的角度说明它们的选用方法，以期能帮助初学者有效地使用这些模式。
示波器的基本触发模式什么是示波器的触发模式？我们知道，示波器需要通过“触发”这样一种办法来使得示波器的扫描与被观测信号同步，从而显示稳定的波形(见《什么是示波器的触发？》一文) ，所谓“触发模式”是指一些为产生触发所选定的方式，以满足不同的观测需要。
示波器最常用最基本的触发模式有三种：第一种是“自动模式”，示波器面板上一般标为“AUTO”。
在这种模式下，当触发没有发生时，示波器的扫描系统会根据设定的扫描速率自动进行扫描；而当有触发发生时，扫描系统会尽量按信号的频率进行扫描。
所以在这种模式下不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。
第二种是“正常模式”，也称为“常规模式”，在面板上一般标为“NORMAL”或“NORM”。
这种模式与自动模式不同，在这种模式下示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。
因此在这种模式下如果没有触发的话，对于模拟示波器而言您会看不到扫描线，屏幕上什么都没有，对于数字示波器而言您会看不到波形更新，不了解这一点还常常会以为是信号没连上或什么其他故障。
第三种是“单次模式”，一般标为“SINGLE”或“SIGL”。
这种模式与“正常模式”有一点类似，就是只有当触发条件满足时才产生扫描，否则不扫描。
而不同在于，这种扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，使得后面即使再有满足触发条件的信号出现也不再进行扫描，也就是触发一次只扫描一次，即单次，必须通过手工的方法将扫描系统重启，才能产生下一次触发。
显然，对于普通模拟示波器而言在这种模式下您经常会发现什么也看不到，因为波形一闪而过，示波器不能将其保留，因此除了与照相机配合将一闪而过的波形拍下来，在多数场合这种模式没有什么用。
示波器的触发
示波器的触发可以是信号自身，亦可以是一个同步的触发信号(或外触发信号)。
示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。
这是示波器非常灵活的一面，需要了解。
3、触发释抑(Hold Off)示波器的触发释抑Hold Off 对于稳定显示Burst 类型的波形是非常重要的。
如下图所示，如果没有Hold Off，示波器第一次触发在Burst 波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst 波形串，而左右晃动的波形。
示波器采用Hold Off 解决这个问题，当示波器第一次触发后，必须在经过Hold Off 时间后，才能够进行第二次触发，这样，如果设置Hold Off 时间大于Burst 波形串的时间，则第二次也会触发到第二个Burst 波形的第一个脉冲，这样整个Burst 波形串即可稳定的显示在示波器的屏幕上。
4、边沿(Edge)触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。
边沿触发分为上升边沿触发(默认类型)，下降边沿触发，或者双边沿触发。
双边沿触发功能可以让我们简单看看数据信号的眼图(并不准确，尤其边沿抖动部分)。
示波器为使重复波形稳定显示，具有边缘触发最基本的触发方式，上升、下降沿和触发电平在信号边缘上构成触发点，重复信号会有多个触发点。
触发位置、沿和触发电平决定每次扫描的开始时刻。
同时触发位置还代表波形记录中触发水平位置。
边缘触发控制器是使每一次扫描起始都从信号的相同触发位置开始，不断的显示输入信号的相同部分，并使每次捕获的波形相重叠显示。
波形边缘和触发电平的设置成为重复信号显示的标准条件对于重复信号。
示波器单次触发 长度
示波器单次触发长度
示波器单次触发的长度是指示波器在单次触发模式下，触发后
所能捕获的波形数据的长度。
这个长度通常以时间单位来表示，比
如毫秒或者微秒。
在单次触发模式下，示波器会等待触发事件的发生，一旦触发条件满足，示波器会捕获并显示指定长度的波形数据。
这个长度可以通过示波器的设置进行调整，通常可以根据需要进行
灵活的设定。
从技术角度来看，示波器单次触发的长度取决于示波器的存储
深度和时间/电压分辨率。
存储深度是示波器能够存储的波形数据点
的数量，而时间/电压分辨率则决定了示波器在时间和电压上的分辨
能力。
这两个因素共同决定了示波器单次触发时能够捕获的波形数
据的长度。
另外，示波器单次触发的长度也会受到触发条件的影响。
不同
的触发条件可能导致示波器在触发后捕获不同长度的波形数据，因
此在设置触发条件时需要考虑所需的波形数据长度。
总之，示波器单次触发的长度是一个重要的参数，它决定了示
波器在单次触发模式下能够捕获的波形数据的数量和质量，对于波
形的分析和调试具有重要意义。
在实际应用中，需要根据具体的测量需求和示波器的性能特点来合理设置单次触发的长度，以确保能够捕获到所需的波形信息。
示波器时基和触发
时基系统的稳定性对于示波器的测量精度至关重要。稳定的时基可以确保测量 结果的准确性和可重复性。示波器通常采用高稳定性的时钟发生器和精密的计 数电路来保证时基的稳定性。
延迟时间与触发位置调整
延迟时间调整
延迟时间是指从触发事件发生到示波器开始扫描的时间间隔 。通过调整延迟时间，用户可以控制信号的显示起点，以便 更好地观察和分析信号波形。
更智能化的示波器
随着人工智能技术的不断发展，未来示波器将会更加智能化，能够 自动识别和处理信号问题，提高测量效率。
更广泛的应用领域
随着示波器技术的不断发展，其应用领域也将会不断扩大，包括通 信、医疗、航空航天等领域都将会有更广泛的应用。
THANKS
感谢观看
可调性
用户可以根据需要调整时基设置，以观察不同时 间尺度的信号。
稳定性
时基信号具有高度的稳定性，确保示波器在长时 间使用过程中保持准确的时基。
触发同步
时基系统与触发系统紧密配合，确保扫描与信号 的同步。
扫描速度与稳定性分析
扫描速度
扫描速度是指电子束在水平方向上扫描一次所需的时间，它决定了示波器能够 显示的信号频率范围。扫描速度越快，能够显示的信号频率越高。
基本结构与工作原理
示波器的基本结构包括输入电路、垂直放大 电路、水平扫描电路、触发电路和显示电路 等部分。
工作原理：输入信号经过垂直放大电路放大 后，加到示波管的垂直偏转板上，控制电子 束在垂直方向上的偏转。水平扫描电路产生 一个与时间成正比的线性扫描电压，加到示 波管的水平偏转板上，使电子束在水平方向 上匀速扫描。触发电路用于保证每次扫描的 起始点相同，使得波形能够稳定地显示在屏
触发位置调整
触发位置是指触发事件在屏幕上的水平位置。通过调整触发 位置，用户可以改变信号波形在屏幕上的显示位置，以便更 好地观察和分析信号的细节特征。
示波器的触发器课件
基础。
触发级别调整旋钮：通过旋转触发级别调整旋钮，可以 改变触发信号的幅度阈值，从而调整触发点的位置。
触发抖动调整：在某些情况下，为了更稳定地触发信号 ，可以通过触发抖动调整来增加或减少触发信号的抖动 范围。
• 下降沿触发
在信号从高电平变为低电平时触发。
电平触发
适用于模拟电路和频率分析，通过设置特定的电平阈值进 行触发。
自动触发
当信号不满足触发条件时，自动触发能够强制示波器进行 扫描和显示，避免波形丢失。
选择原则
根据观测信号的特性、分析目的以及实际场景来选择合适 的触发器类型。对于复杂信号，可能需要结合多种触发方 式进行分析。同时，了解触发器的性能和限制，确保准确 有效地捕获和显示波形。
示波器在电子测量中的应用
电压测量
时间测量
示波器可直接测量信号的电压幅度，包括 交流信号的有效值、峰值等。
利用示波器的时基和扫描功能，可测量信 号的周期、频率、上升时间等时间参数。
相位测量
故障诊断
通过双踪或多踪示波器，可观察两个或多 个信号之间的相位关系。
示波器可帮助分析电路中的故障现象，如 振荡、噪声、失真等，为故障排除提供依 据。
更新示波器固件
厂商会不断推出示波器固件 更新，修复性能bug并提升 性能，用户应及时更新示波 器固件以获得最佳触发性能 。
熟练掌握触发技巧
深入了解触发器原理，熟练 掌握各种触发模式的使用技 巧，能够更好地应对各种复 杂信号的测量需求。
THANKS。
利用自动触发
在不确定信号特性时，可以利用自动触发 功能，让示波器自动寻找合适的触发条件 。
解析示波器的auto-signal-normal这三种触发方式有什么不同
解析示波器的auto/signal/normal这三种触发方式有
什么不同
在示波器当中，存在auto、signal、normal三种触发方式，示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。
为满足不
同的观测需要，需要不同的“触发模式”。
示波器的基本触发模式有三种：
AUTO，行业术语“自动触发”，解释为：没有满足触发条件的信号的时候，示波器会显示波形，但是是不稳定的，对于数字模拟示波器都是这样了，或
者没有输入信号的时候，对于模拟数字示波器都会显示一条水平的扫描线了。
这在其中就是属于一种自动模式在这种模式下，当触发没有发生时，示波器
的扫描系统会根据设定的扫描速率自动进行扫描；而当有触发发生时，扫描
系统会尽量按信号的频率进行扫描，所以在这种模式下不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是
这种模式的特点。
NORMAL：行业术语“正常触发”，对于数字示波器，在满足触发条件的
时候，示波器捕获一次，显示一个波形，该波形是稳定的，当满足触发条件
的信号不断出现的时候，示波器不断的触发显示波形，没有满足触发条件的
时候，示波器显示上次触发的信号波形，对于模拟示波器只在信号满足触发
条件的时候显示波形，并会马上消失，除非该信号是周期信号，在没有满足
触发条件信号的时候，示波器没有显示任何波形。
这在其中就属于一种正常
模式，就是一种常规模式也就是Trigger模式。
这种模式与自动模式不同，在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
