(下)关于示波器的触发功能

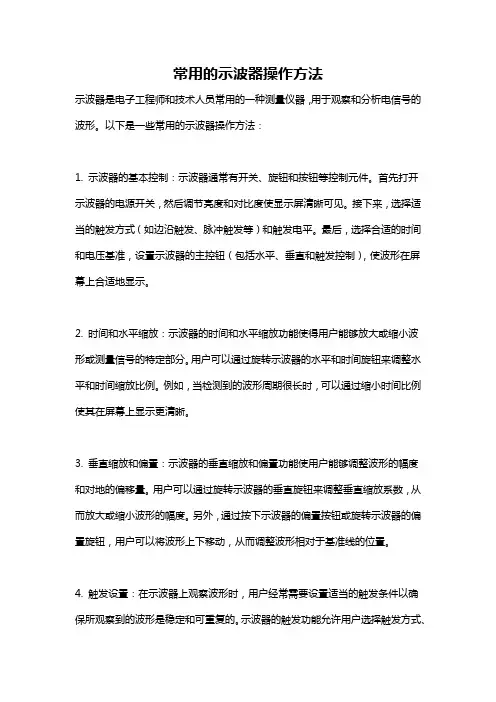

常用的示波器操作方法
常用的示波器操作方法示波器是电子工程师和技术人员常用的一种测量仪器，用于观察和分析电信号的波形。
以下是一些常用的示波器操作方法：1. 示波器的基本控制：示波器通常有开关、旋钮和按钮等控制元件。
首先打开示波器的电源开关，然后调节亮度和对比度使显示屏清晰可见。
接下来，选择适当的触发方式（如边沿触发、脉冲触发等）和触发电平。
最后，选择合适的时间和电压基准，设置示波器的主控钮（包括水平、垂直和触发控制），使波形在屏幕上合适地显示。
2. 时间和水平缩放：示波器的时间和水平缩放功能使得用户能够放大或缩小波形或测量信号的特定部分。
用户可以通过旋转示波器的水平和时间旋钮来调整水平和时间缩放比例。
例如，当检测到的波形周期很长时，可以通过缩小时间比例使其在屏幕上显示更清晰。
3. 垂直缩放和偏置：示波器的垂直缩放和偏置功能使用户能够调整波形的幅度和对地的偏移量。
用户可以通过旋转示波器的垂直旋钮来调整垂直缩放系数，从而放大或缩小波形的幅度。
另外，通过按下示波器的偏置按钮或旋转示波器的偏置旋钮，用户可以将波形上下移动，从而调整波形相对于基准线的位置。
4. 触发设置：在示波器上观察波形时，用户经常需要设置适当的触发条件以确保所观察到的波形是稳定和可重复的。
示波器的触发功能允许用户选择触发方式、触发电平和触发源等参数。
例如，用户可以选择边沿触发，并设置上升沿或下降沿触发电平。
触发源可以是测量信号本身或外部信号。
5. 自动测量功能：许多现代示波器都配备了自动测量功能，可以快速准确地测量波形的各种参数。
常见的自动测量参数包括频率、周期、峰峰值、最大值、最小值、上升沿时间、下降沿时间等。
用户只需按下示波器上的自动测量按钮，示波器将自动对所选择的波形进行测量并在显示屏上显示结果。
6. 存储和回放波形：示波器通常有存储和回放功能，可以记录和重播测量的波形。
用户可以通过按下示波器上的存储按钮，将当前的波形保存到示波器的内部存储器或外部存储介质（如USB闪存驱动器）。
示波器的使用原理
示波器的使用原理
示波器是一种专门用于测量和显示电信号波形的仪器。
它通过将电信号转换为可见的图形，使得人们能够直观地观察和分析电信号的各种特征和参数。
示波器的基本组成部分包括：输入端口、垂直放大器、水平放大器、时间基准、触发电路和显示屏幕。
首先，电信号从输入端口进入示波器。
输入端口通常是一个电缆插孔，用于连接待测电路或设备的信号输出。
接下来，信号经过垂直放大器进行放大。
垂直放大器的作用是将输入信号幅度调整到适合示波器的显示范围内。
放大器通常采用可变增益的形式，使得用户可以根据需要调整信号的显示大小。
然后，信号经过水平放大器进行水平方向上的放大。
水平放大器用于调整信号在水平方向上的显示速率，以便让用户能够清晰地观察到信号的波形特征。
时间基准是示波器中的一个重要组成部分，用于提供水平方向上的时间参考。
通过调整时间基准，用户可以改变示波器屏幕上信号波形的显示速率。
触发电路的作用是确定显示屏上显示的信号波形的起始位置。
触发电路通过对输入信号进行比较和判断，当满足用户设定的触发条件时，触发电路会发出触发信号，告诉示波器从何处开
始显示。
最后，通过电子束在显示屏上绘制图形，将输入信号的波形显示出来。
通常示波器的显示屏是一个阴极射线管，通过控制电子束的位置和强度，可以在屏幕上绘制出各种波形形状。
总之，示波器通过将电信号转换为可见的图形，帮助用户直观地观察和分析信号波形。
它的工作原理是通过放大、调整显示速率、触发和绘制图形等步骤来实现。

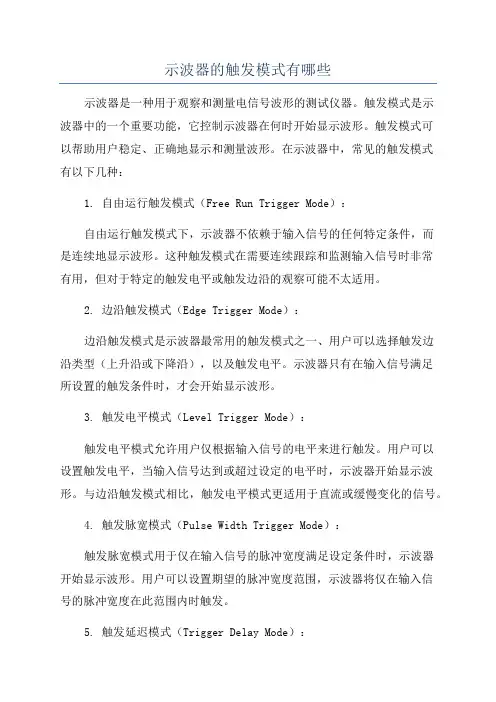

示波器的触发模式有哪些
示波器的触发模式有哪些示波器是一种用于观察和测量电信号波形的测试仪器。
触发模式是示波器中的一个重要功能，它控制示波器在何时开始显示波形。
触发模式可以帮助用户稳定、正确地显示和测量波形。
在示波器中，常见的触发模式有以下几种：1. 自由运行触发模式（Free Run Trigger Mode）：自由运行触发模式下，示波器不依赖于输入信号的任何特定条件，而是连续地显示波形。
这种触发模式在需要连续跟踪和监测输入信号时非常有用，但对于特定的触发电平或触发边沿的观察可能不太适用。
2. 边沿触发模式（Edge Trigger Mode）：边沿触发模式是示波器最常用的触发模式之一、用户可以选择触发边沿类型（上升沿或下降沿），以及触发电平。
示波器只有在输入信号满足所设置的触发条件时，才会开始显示波形。
3. 触发电平模式（Level Trigger Mode）：触发电平模式允许用户仅根据输入信号的电平来进行触发。
用户可以设置触发电平，当输入信号达到或超过设定的电平时，示波器开始显示波形。
与边沿触发模式相比，触发电平模式更适用于直流或缓慢变化的信号。
4. 触发脉宽模式（Pulse Width Trigger Mode）：触发脉宽模式用于仅在输入信号的脉冲宽度满足设定条件时，示波器开始显示波形。
用户可以设置期望的脉冲宽度范围，示波器将仅在输入信号的脉冲宽度在此范围内时触发。
5. 触发延迟模式（Trigger Delay Mode）：触发延迟模式允许用户在触发后延迟一段时间再显示波形。
用户可以设置触发初始时间，并设置延迟时间。
示波器将在设定的触发时间后，再延迟一段时间后才显示波形。
这种模式对于观察信号的特定部分或对信号之间的时间关系进行测量非常有用。
6. 窗口触发模式（Window Trigger Mode）：窗口触发模式允许用户设置一个窗口范围，只有在该范围内的信号才会触发示波器显示波形。
用户可以调整窗口的宽度和高度，以实现精确的窗口条件。

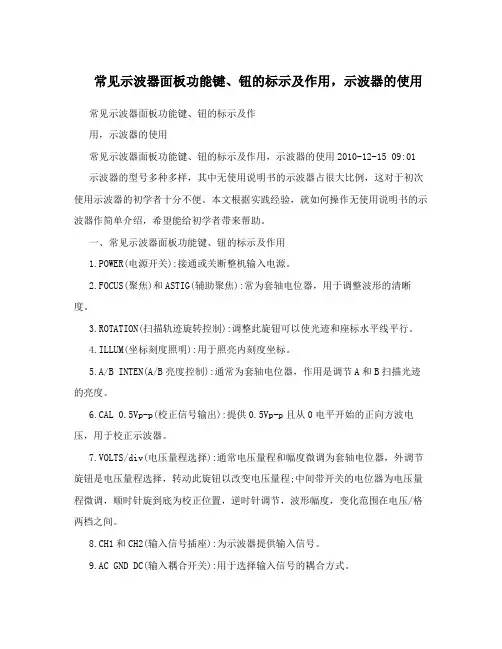

常见示波器面板功能键、钮的标示及作用,示波器的使用
常见示波器面板功能键、钮的标示及作用，示波器的使用常见示波器面板功能键、钮的标示及作用，示波器的使用常见示波器面板功能键、钮的标示及作用，示波器的使用2010-12-15 09:01 示波器的型号多种多样，其中无使用说明书的示波器占很大比例，这对于初次使用示波器的初学者十分不便。
本文根据实践经验，就如何操作无使用说明书的示波器作简单介绍，希望能给初学者带来帮助。
一、常见示波器面板功能键、钮的标示及作用1.POWER(电源开关):接通或关断整机输入电源。
2.FOCUS(聚焦)和ASTIG(辅助聚焦):常为套轴电位器，用于调整波形的清晰度。
3.ROTATION(扫描轨迹旋转控制):调整此旋钮可以使光迹和座标水平线平行。
4.ILLUM(坐标刻度照明):用于照亮内刻度坐标。
5.A/B INTEN(A/B亮度控制):通常为套轴电位器，作用是调节A和B扫描光迹的亮度。
6.CAL 0.5Vp-p(校正信号输出):提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。
7.VOLTS/div(电压量程选择):通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程;中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。
8.CH1和CH2(输入信号插座):为示波器提供输入信号。
9.AC GND DC(输入耦合开关):用于选择输入信号的耦合方式。
10.GRIG SEL(内同步选择):按下此键，以CH1和CH2分别作为内同步信号源。
11.CH POL(信号倒相):按下此键，输入信号倒相180?。
12.VERTICAL MODE(垂直工作方式选择):分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。
示波器测量视频信号触发
示波器测量视频信号触发Tektronix TDS2024B数字示波器视频信号触发现在测试一台医疗设备中的视频电路，需要显示视频输出信号。
视频输出为NTSC 标准信号。
使用视频触发来获得稳定的显示。
说明：多数视频系统使用75 欧姆电缆线路。
示波器输入端不能直接端接到低阻抗电缆上。
要避免由于负载不当和因反射而引起的幅度误差，可在信号源的75 欧姆同轴电缆与示波器BNC 输入之间放置一个75 欧姆的馈通终接器（Tektronix 部件号011-0055-02 或同类产品）。
Tektronix TDS2024B数字示波器视频场触发自动: 要在视频场上触发，请按照以下步骤操作：1. 按下“自动设置”（AUTOSET）按钮。
“自动设置”完成后，示波器显示与“所有场”同步的视频信号。
示波器在您使用“自动设置”功能时设置“标准”选项。
1. 按下“自动设置”菜单中的“奇数场”或“偶数场”选项按钮，以便只与奇场或偶数场同步。
手册: 此方法所需步骤更多，但对于视频信号可能是必需的。
要使用手动方法，请执行以下步骤：1. 按下“CH1菜单”（CH 1 MENU）按钮。
2. 按下“耦合” ►“交流”。
3. 按下触发菜单（TRIG MENU）按钮可看到“触发菜单”。
4. 按下顶部的选项按钮，选择“视频”。
5. 按下“信源” ► CH1。
6. 按下“同步”选项按钮，然后选择“所有场”、“奇数场”或“偶数场”。
7. 按下“标准” ► NTSC。
8. 旋转水平的“秒/格”（SEC/DIV）旋钮以查看整个屏幕上的完整场。
9. 旋转垂直的“伏/格”（VOLTS/DIV）旋钮，确保整个视频信号都出现在屏幕上。
Tektronix TDS2024B数字示波器视频行触发自动: 也可观看场中的视频行。
要在视频行上触发，请执行以下步骤：1. 按下“自动设置”（AUTOSET）按钮。
2. 按下顶部的选项按钮，选择“行”以便与扫描线同步。
（“自动设置”菜单包括“扫描线”和“线数”选项。
泰克示波器的B触发功能
B触发：B触发主要用来测量在A事件发生后的一段时间内（如A的一个或半个周期内），B事件发生多少次，如用来测试Htotal，Vtotal等。
A事件为低频信号，B事件为高频信号。
以下为B触发的设置步骤（以测试Htotal为例，所使用示波器为泰克TDS3034B）：首先要选择设置A触发，A触发为A事件的触发设置（平时我们使用示波器的触发功能就是A触发，设置A触发时要关掉示波器的B触发功能），如图2所示（快速菜单键按下后的界面），主要选择A触发的触发源（此处选择CH2）、耦合类型（直流）、触发类型等（上升沿）。
图1然后选择B触发，先把B TRIG键按下，左边的指示灯会亮起（B触发功能打开），然后按一下B TRIG键下面的菜单键，然后配置B触发。
图3B触发需要设置的有触发源（CH3）、耦合（直流）、触发类型（上升沿，此处最好选择下降沿，原因如后面所述）、触发电平，如图4所示。
图5： 把CH1和CH2分别接上相应的信号，CH1接DE 信号，CH2接CLK 信号，再按AOUTSET ，然后分别调节幅度标度旋钮和时间标度旋钮，把显示的内容放大到合适幅度，缩短显示的扫描时间，能够清晰显示每一个B 事件，如图6所示。
图6：再按下B在A后触发事件下方的按键，图7：设定完成后按B在A后触发到达如图7的界面。
图8：然后按B 事件下的设置分钟，顺时针旋动滚动条的旋钮，到下个A 事件的结束点，在这端时间（空间）内的B 事件的数目就可以在B 事件上显示出来。
如图10所示。
图9：图10：按B事件下面的设为分钟，就可以清零，重新测量。
除事件外，B触发也可测量时间。
在图10的界面中选择时间，就可以测量时间。
为什么B事件触发最好选择下降沿？不知道为什么，选择上升沿时，示波器统计会有错误。
如图11~14所示。
图11：A、B触发都选择上升沿。
图12：A、B触发都选择上升沿时，第三个B事件时，示波器统计才是第二个B事件。
图13，A事件选择上升沿，B事件选择下降沿时，示波器显示无误图14：A事件触发选择上升沿，B事件触发选择下降沿，示波器统计无误。
数字示波器的使用技巧与调试方法
数字示波器的使用技巧与调试方法数字示波器（Digital Oscilloscope）是一种广泛应用于电子领域的电测仪器，它能够以波形图的形式显示电压信号随时间变化的情况。
在电路设计、故障分析、信号调试等工作中，数字示波器起到了至关重要的作用。
本文将介绍数字示波器的使用技巧与调试方法，以帮助读者更好地利用数字示波器进行电路分析与调试。
一、数字示波器的基本知识在使用数字示波器前，需要了解一些基本知识。
首先是数字示波器的主要参数，包括带宽、采样率、垂直灵敏度、水平时间基准等。
带宽决定了示波器可以显示的最高频率，采样率则决定了示波器对输入信号的采样精度。
垂直灵敏度指示波器在垂直方向上能够分辨的最小电压变化，水平时间基准则决定了示波器横向显示的时间范围。
其次是触发模式的选择，示波器的触发功能能够帮助我们获取稳定的波形显示。
触发模式有边沿触发、脉宽触发、视频触发等多种选择，根据实际需求选择适合的触发模式可以提高测量精度。
二、数字示波器的使用技巧1. 利用标记功能测量波形参数数字示波器通常具有标记、测量、存储等功能，其中标记功能能够帮助我们直接测量波形的特征参数，如峰值、频率、占空比等。
通过标记功能，我们可以快速获取波形的相关信息，提高工作效率。
2. 利用存储功能对波形进行比较数字示波器通常具有存储波形的功能，通过存储功能，我们可以将不同时间段的波形进行比较。
这对于故障分析和信号调试非常有帮助。
通过比较不同波形之间的差异，我们可以更准确地分析出故障原因或者优化信号质量。
3. 使用自动测量功能数字示波器通常具有自动测量功能，通过自动测量功能，我们可以一次性获取多个波形参数，快速分析波形特征。
在处理大量数据时，自动测量功能能够提高测量效率，降低误差。
4. 调整触发角度和触发电平触发功能在数字示波器中起到了至关重要的作用，通过合适的触发设置，我们能够获取到稳定的波形。
对于周期性波形，可通过调整触发角度和触发电平来锁定所需的波形。
示波器使用原理
示波器使用原理
示波器是一种用来显示电信号波形的仪器，它可以帮助工程师和技术人员对电路中的信号进行观测和分析。
示波器的工作原理基于电子技术和物理原理，下面我们来详细了解一下示波器的使用原理。
示波器通过探头将待测信号输入到示波器的输入端。
探头是连接示波器和被测信号源的重要设备，它能够将被测信号转换成示波器可以显示的电压信号。
接着，示波器将输入的信号转换成模拟电压信号，然后通过放大、滤波等电路处理，最终将信号送入示波器的显示屏幕。
示波器的显示屏幕是关键的部分，它通常是一个CRT（阴极射线管）屏幕。
当输入信号进入示波器后，电子束会根据信号的大小和波形在屏幕上绘制出相应的波形图像。
通过控制电子束的扫描速度和方向，可以实现在屏幕上显示不同时间尺度下的波形图像。
在示波器的显示屏上，我们可以看到不同类型的波形，比如正弦波、方波、三角波等。
通过观察这些波形，我们可以了解信号的幅值、频率、相位等重要参数，从而帮助我们分析电路的工作状态和性能。
除了显示波形，示波器还可以通过触发功能来帮助我们捕获特定条件下的信号。
触发功能可以让示波器在特定的信号条件下停止、触发和显示波形，这样我们可以更清晰地观察信号的细节和特征。
总的来说，示波器使用原理是基于电子技术和物理原理，通过探头将输入信号转换成电压信号，然后经过处理和显示在屏幕上。
通过观察显示屏上的波形图像，我们可以了解信号的各种参数，并对电路进行分析和测试。
示波器在电子领域起着至关重要的作用，是工程师和技术人员必不可少的工具之一。
示波器的自适应触发和自动调整
示波器的自适应触发和自动调整示波器是一种测量仪器，用于观察和分析电子信号的波形。
它通过测量电压随时间的变化来显示波形图，并提供了许多功能，帮助工程师进行电路故障排除和信号分析。
在使用示波器时，自适应触发和自动调整是两个常用且重要的功能。
一、自适应触发自适应触发是示波器的一种功能，能够根据输入信号的特点自动选择合适的触发条件，以确保稳定的波形显示。
在传统触发模式下，我们需要手动设置触发电平、触发沿和触发源等参数。
然而，当输入信号发生变化时，手动设置触发条件可能会导致波形不能稳定显示。
自适应触发则没有这个问题。
它会根据输入信号的频率、幅度和稳定性等特征，自动调整触发条件，以实现稳定的波形显示。
这样，即使输入信号发生变化，示波器也能够自动适应，保持波形的清晰准确。
例如，当观察一个频率可变的信号时，传统触发可能无法适应频率的变化，导致波形显示不完整。
而自适应触发能够识别并跟踪频率的变化，确保波形始终处于稳定的状态。
二、自动调整自动调整是示波器的另一个重要功能，它可以根据输入信号的特征自动调整示波器的设置，以便更好地显示波形。
在传统模式下，我们需要手动调整示波器的输入增益、垂直和水平缩放等参数，以便观察到合适的波形。
这需要不断的试错和调整，容易浪费时间并且可能导致误差。
而自动调整则可以根据输入信号的特征，通过智能算法自动调整示波器的设置，以获得最佳波形显示效果。
例如，当输入信号的幅度较小时，自动调整功能会自动增加示波器的输入增益，以减小噪声干扰，并保持波形的清晰可见。
另外，自动调整还可以根据波形的周期性和触发条件等特征，智能地调整示波器的水平和触发设置，以帮助用户更方便地观察和分析波形。
结语示波器的自适应触发和自动调整功能为工程师提供了更方便、高效的信号观测和分析手段。
它们能够根据输入信号的特征智能地调整示波器的设置，以获得准确、清晰的波形显示。
在实际应用中，合理使用示波器的自适应触发和自动调整功能，将提高工作效率，并降低故障排除和信号分析的难度。
(完整版)示波器的触发电平
［ZZ］示波器基础系列之三：关于示波器的触发功能（上篇）我记得初入力科的时候,在关于示波器的三天基础知识培训中有一整天的时间都是在练习触发功能。
“触发"似乎是初学者学习示波器的难点。
我们常帮工程师现场解决关于触发的测试问题的案例也很多。
通常有些工程师只知道“Auto Setup”之后看到屏幕上有波形然后“Stop”下来再展开波形左右移动查看细节.因此，我有时候甚至接到这样的电话，质疑我们的示波器有问题，因为他在"Auto Setup”之后看到的波形总是在屏幕上来回“晃动”。
但是当我问他触发源设置得对不对，触发电平设置得合适否，是否采用了合适的触发方式等问题时,我没有得到答案; 即使有时遇到我心目中的高手，我也常发现他们对触发的基本概念都没有建立起来。
我喜欢在写作某个主题之前google一下，但是很遗憾我没有找到一篇堪称完整的启蒙文章。
虽然三家示波器厂家的PPT讲稿中都有很多关于触发的，但细致介绍触发的中文文章真的很少。
当然，这也是幸运的，因为我的拙文也许将是很多工程师茅塞顿开的启蒙之作。
触发是数字示波器区别于模拟示波器的最大特征之一.数字示波器的触发功能非常地丰富，通过触发设置使用户可以看到触发前的信号也可以看到触发后的信号。
对于高速信号的分析，其实很少去谈触发，因为通常是捕获很长时间的波形然后做眼图和抖动分析.触发可能对于低速信号的测量应用得频繁些，因为低速信号通常会遇到很怪异的信号需要通过触发来隔离.假如示波器的触发电路坏了,示波器仍然可以工作，只是这时候看到的波形在屏幕上来回“晃动”，或者说在屏幕上闪啊闪的。
这其实相当于您将触发模式设置为“Auto”状态并把触发电平设置得超过信号的最大或最小幅值。
示波器的采集存储器是一个循环缓存，新的数据会不断覆盖老的数据，直到采集过程结束。
如图一所示。
没有触发电路，这些采集的数据不断地这样新老交替，在屏幕上视觉上感觉波形在来回“晃动"。
数字示波器使用说明书
数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。
它采用现代数字信号处理技术，能够实时采集和显示电压随时间的变化曲线，帮助用户更直观地了解电路中的电信号特性。
本使用说明书旨在帮助用户正确使用数字示波器，以提高工作效率。
2. 示波器外观及功能2.1 外观数字示波器外观精美，采用黑色金属外壳，配备彩色液晶屏幕，显示清晰，宽视角。
前面板布置合理，各功能按键一目了然，背面配备标准接口，方便与其他设备连接。
2.2 功能数字示波器具有以下主要功能：(1) 信号采集：支持多通道信号采集，可同时显示多个信号波形；(2) 波形显示：具备高速更新、高分辨率波形显示功能，能够准确还原信号波形；(3) 自动测量：内置多种常用测量功能，如频率、周期、峰峰值等，可一键完成测量操作；(4) 存储功能：支持波形数据存储和回放，方便用户后续分析；(5) 触发功能：支持多种触发方式设置，满足不同触发条件的要求；(6) 其他辅助功能：例如自动校准、自动设置、阻抗选择等。
3. 使用步骤3.1 连接电源插上数字示波器的电源线，并将电源线连接到电源插座上，确认电源正常接通。
3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道，注意接线顺序和方向是否正确。
3.3 设置触发条件根据需要，通过示波器的触发功能设置合适的触发条件，以便触发信号能够稳定显示在屏幕上。
3.4 调整参数根据被测信号的特性，设置示波器的相应参数，如时间尺度、垂直尺度、触发电平等。
3.5 开始测量按下测量按钮，数字示波器将开始采集、处理和显示被测信号的波形。
3.6 数据保存与分析如需保存波形数据，可使用示波器的存储功能将数据保存至U盘或其他存储介质中。
然后，通过数据分析软件对数据进行处理和分析。
4. 注意事项4.1 保持环境整洁使用数字示波器时，应确保周围环境干净整洁，避免尘埃和杂物进入示波器内部，影响仪器正常工作。
4.2 避免强电磁干扰在使用示波器时，应尽量避免与强电磁干扰源的接触，如高压电源、强磁场等，以免影响示波器的测量精度和稳定性。
示波器的主要参数和功能介绍
示波器的主要参数和功能介绍示波器是一种用来显示和测量电信号波形的仪器，广泛应用于电子、通信、自动化等领域。
本文将介绍示波器的主要参数和功能，帮助读者更好地了解和使用示波器。
一、示波器的主要参数1. 带宽（Bandwidth）带宽是示波器的一个重要参数，表示示波器能够准确显示的最高频率。
示波器的带宽越高，能够显示的高频信号越多。
在选择示波器时，需要根据被测信号的频率范围来确定合适的带宽。
2. 垂直灵敏度（Vertical Sensitivity）垂直灵敏度是示波器测量信号幅度的能力。
它通常以伏特每个小格来表示，即示波器在屏幕上的一个小格代表的电压值。
较高的垂直灵敏度意味着示波器可以测量较小的信号幅度。
3. 时间基准（Time Base）时间基准是示波器在水平方向上显示信号波形的参数。
它表示示波器在屏幕上的一个小格代表的时间值。
时间基准可以调节示波器的时间分辨率，使信号波形在屏幕上更加清晰可见。
4. 触发（Trigger）触发功能是示波器的一个重要功能，用于稳定显示信号波形。
通过设置触发电平和触发边沿，示波器可以在合适的时刻捕获并显示信号波形。
5. 存储和回放（Storage and Playback）存储和回放功能使示波器能够捕获并保存信号波形，供后续分析和回放。
这个功能特别适用于捕获瞬态信号或者长时间监测信号。
二、示波器的主要功能1. 显示波形示波器最基本的功能就是显示信号波形。
通过示波器，用户可以观察到信号的幅度、频率、周期、相位等特性。
2. 测量参数示波器可以精确地测量信号的幅值、频率、周期、占空比等参数。
通过调整示波器的参数设置，用户可以获取所需的测量结果。
3. 触发功能触发功能使示波器能够捕获、稳定并显示特定的信号波形。
用户可以通过设置合适的触发条件，确保波形显示的稳定性和准确性。
4. 存储和回放功能部分示波器具备存储和回放功能，可以捕获和保存信号波形，并在需要时进行回放。
这对于分析复杂的波形或者跟踪特定事件非常有用。
示波器基础系列之四——关于示波器的触发功能(下篇)
示波器基础系列之四——关于示波器的触发功能（下
篇）
上篇中我们谈到了触发的一些基本概念。
下篇我们首先总结下触发功能的含义，然后对各种触发方式做简单解释。
触发功能：
示波器的触发功能主要有两点，
第一，隔离感兴趣的事件。
第二，同步波形，或者说稳定显示波形。
隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。
如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。
图一触发的首要功能是隔离感兴趣的事件
同步波形，就是找到一种触发方式使波形不再“晃动”，也就是找出信号的规律性来同步信号。
如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上
图二同步信号使波形能稳定显示
升沿触发，则波形不能同步，视觉上在“晃动”，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。
因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要延迟的时间为标识的蓝色的时间间隔部分。
数字示波器使用方法说明书
数字示波器使用方法说明书1. 介绍数字示波器（以下简称示波器）是一种用于测量和显示电信号波形的电子仪器。
本说明书将为您提供关于如何正确使用示波器的详细指导。
2. 示波器概述示波器由以下主要组件组成：- 输入部分：用于连接被测电路并采集信号。
- 垂直放大器：将输入信号放大到合适的水平以进行显示。
- 水平时基：控制波形在屏幕上的水平移动速度。
- 显示部分：将放大后的波形以图形方式显示在屏幕上。
3. 准备工作在使用示波器之前，请确保按照以下步骤进行准备：- 将示波器与被测电路正确连接。
- 接通电源并确保电源电压符合示波器要求。
- 确保信号源的输出与示波器的输入匹配。
4. 示波器设置为了获取准确的波形显示，您需要进行以下设置：- 垂直放大：根据被测信号的幅度调整垂直放大倍数，确保波形在屏幕上合适的显示。
- 水平时基：调整时基控制按钮，使波形在屏幕上的时间轴显示合适。
- 触发：根据需要设置触发模式和触发电平，以便在屏幕上稳定显示波形。
5. 示波器操作以下是一些基本的示波器操作指南：- 打开示波器，并确保显示屏幕上有波形显示。
- 调整垂直和水平控制按钮，使波形在屏幕上清晰可见。
- 如有需要，可以使用光标功能测量波形的幅度、频率等。
- 在观察波形时，可以使用持续触发或单次触发模式来获得稳定的显示。
6. 示波器附加功能现代示波器通常还提供一些附加功能，以帮助用户进行更复杂的信号分析：- 自动测量功能：示波器可以自动测量并显示波形的参数，如峰峰值、平均值等。
- 存储功能：示波器可以将测量结果存储在内部存储器或外部存储介质中，以便将来查看或分析。
- 外部触发功能：示波器可以通过外部触发信号来控制和同步波形显示。
7. 小结本说明书为您提供了数字示波器的使用方法指导。
请按照说明书中的步骤正确连接示波器，并进行相应的设置和操作以获取准确的波形显示。
在使用示波器时，请务必注意安全，并遵循相关的操作规程。
祝您使用愉快！。
示波器的触发方式和触发电平设置
示波器的触发方式和触发电平设置示波器是一种测量电信号波形的仪器，常用于电子工程、通信、医疗等领域。
在使用示波器时，触发方式和触发电平设置是关键的参数，对于正确显示和分析波形提供了重要的支持。
本文将介绍示波器的触发方式以及触发电平设置，以帮助读者更好地理解和使用示波器。
一、触发方式在示波器中，触发方式用于确定示波器何时开始采集波形数据并显示。
触发方式有以下几种常见的选择：1. 自动触发（Auto Trigger）：示波器在信号输入后会自动触发，并持续进行显示，不管信号的特性如何。
这种触发方式适用于无法确定信号触发条件的情况，但可能会导致波形显示不稳定。
2. 手动触发（Normal Trigger）：示波器需要手动触发按钮或命令才会开始进行波形采集和显示。
手动触发方式可以保证波形的稳定显示，但需要用户根据实际需求手动操作触发命令。
3. 单次触发（Single Trigger）：示波器在每次输入信号后只触发一次，并进行单次波形采集和显示。
这种触发方式适用于需要捕捉特定信号事件或在长时间信号波形下定位特定时间点的情况。
4. 边沿触发（Edge Trigger）：示波器根据信号的上升沿或下降沿触发，可以根据用户的设置选择上升沿触发或下降沿触发。
边沿触发方式适用于需要捕捉特定边沿的信号波形。
二、触发电平设置触发电平设置是指示波器在何种电压水平下触发采集波形数据并进行显示。
触发电平设置也有以下几种常见的方式：1. 自动电平（Auto Level）：示波器根据输入信号自动调整触发电平。
这种方式适合于信号变化较大的情况，能够自动适应不同电压水平下的信号波形。
2. 手动电平（Manual Level）：示波器需要用户手动输入触发电平值。
手动电平设置适用于用户已经明确了解信号的电压水平，并希望按照特定的要求进行触发。
3. 边沿电平（Edge Level）：示波器可以根据信号的上升沿或下降沿进行触发，用户可以根据实际需求选择边沿的电压水平作为触发电平。
示波器的触发设置模式
触发模式
触发模式设定
边缘触发和单次触发：可捕获简单的单次信号 示波器为使单次信号（包括重复信号中的过冲异常）得到捕获。边缘触发条件是基本的触发方式。但要同时设定单次触发模式进行配合。
上升沿和电平构成触发条件
下降沿和电平构成触发条件
上升沿和电平构成触发条件
沿和电平构成触发条件
触发模式设定
重复信号上升、下降沿和触发电平在信号边缘上构成触发点，而重复信号会构成有多个触发点。要对重复信号中异常波形捕获的触发条件进行设定，必须能使沿和触发电平构成唯一触发条件，信号方能得到隔离捕获。 波形边缘和电平的设置是单次信号捕获的标准条件
触发释抑(Hold off):
一些信号在在小周期内不重复，但每个小周期可以相重叠的周期信号如：调制、多周期、重复率低等信号（如图）
正确隔离时间
触发点
触发电平
隔离时间调整
宽度触发
我们关心周期信号中出现的与规定时间宽度不符的异常信号或关心脉冲序列中的某一时间宽度特征码捕获。使用脉冲宽度触发是最佳选择。 由于信号在波形的沿上都具有触发点。隔离捕获异常宽度信号时，利用边缘触发的基本方式设定触发条件，是不可能捕获到异常宽度波形。
宽度触发
触发模式
边缘触发功能：是使重复信号同步、稳定显示 示波器为使重复波形稳定显示，具有边缘触发最基本的触发方式， 上升、下降沿和触发电平在信号边缘上构成触发点，重复信号会有多个触发点。触发位置、沿和触发电平决定每次扫描的开始时刻。同时触发位置还代表波形记录中触发水平位置。 边缘触发控制器是使每一次扫描起始都从信号的相同触发位置开始，不断的显示输入信号的相同部分，并使每次捕获的波形相重叠显示。
触发模式
经触发同步的显示
单次：当输入的单次信号满足触发条件时，进行捕获（扫描），将波形存储和显示在屏幕上。此时再有信号输入示波器不予理会。需要进行再次捕获必须进行单次设置。 滚动：模式是一种可以应用于全连续显示的方式，可以用示波器来代替图表记录仪来显示慢变化的现象，如化学过程、电池的冲放电周期或温度对系统性能的影响等。
数字示波器的功能
数字示波器的功能数字示波器（Digital Oscilloscope）是一种用于显示和测量电信号的设备，它将电信号转换为数字形式后进行处理和显示，具有许多强大的功能。
数字示波器在电子工程、通信、医疗、汽车电子等领域广泛应用。
首先，数字示波器具有多通道测量功能。
传统示波器一般只有两个通道，而数字示波器可以拥有更多的通道，从而可以同时测量多个信号。
这个功能对于在多个信号之间进行比较和分析非常有用。
其次，数字示波器具有自动测量功能。
它可以自动地测量信号的频率、幅值、相位差等参数，从而可以快速而准确地获取信号的特征。
这大大提高了测量的效率和准确性。
第三，数字示波器还具有波形存储和回放功能。
它可以将测量到的波形数据存储在内部存储器或外部存储设备中，以便以后进行回放和分析。
通过这个功能，用户可以在不断变化的信号中捕捉到想要的波形，方便后续分析和处理。
第四，数字示波器具有高速采样率和宽带宽。
高速采样率可以捕捉到高频信号的快速变化，宽带宽可以测量到较宽的频率范围。
这两个特性使得数字示波器能够测量复杂的信号和快速变化的信号，满足不同应用的需求。
第五，数字示波器还具有多种触发功能。
触发是指在特定条件下，使得示波器开始采集并显示波形。
数字示波器可以根据用户设置的触发条件进行触发，例如上升沿触发、下降沿触发等。
触发功能可以帮助用户稳定地观测和测量信号，减少干扰和误差。
此外，数字示波器还支持数据分析和处理。
它可以对测量到的波形进行数学运算、傅里叶变换、卷积、微分等处理，从而得到更多的信号特征和参数。
用户可以通过这些功能深入分析信号的性质和行为。
最后，数字示波器还具有友好的用户界面和便捷的操作方式。
它通常配备大屏幕高分辨率显示器和直观的菜单操作界面，用户可以通过触摸屏、按钮、旋钮等方式进行操作。
同时，数字示波器也支持PC连接和远程控制，方便用户对测量数据进行记录和处理。
综上所述，数字示波器是一种功能强大的电子测量仪器，具有多通道测量、自动测量、波形存储和回放、高速采样率和宽带宽、多种触发功能、数据分析和处理等特点。
用示波器显示波形的原理
用示波器显示波形的原理示波器是一种用来观测、测量和分析电信号的仪器。
它能够将电信号转换为可视化的波形，并通过这些波形来识别信号的特征，如振幅、频率、相位等。
示波器可以用于各种领域，包括电子工程、通信、医学、物理等。
示波器的原理主要涉及到信号的采集、放大、显示和触发等过程。
下面将详细介绍每个过程的原理。
1. 信号采集：示波器通过探头将被测信号引导到内部的采集电路中。
采集电路根据示波器的设置，将信号转换为数字信号并进行采样。
采样是指将连续的模拟信号转换为离散的数字信号。
该过程使用模数转换器（ADC）实现。
ADC将模拟信号按照一定的时间间隔进行采样，并将每个采样值转换为相应的数字值，从而形成数字序列。
2. 信号放大：采样后的信号通常是微弱的，需要经过放大处理，以便于显示器能够正确显示。
示波器内部的放大电路负责对信号进行放大。
放大电路通常采用运放（操作放大器）来实现。
运放具有高增益、高输入阻抗和低输出阻抗的特点，可以将微弱的输入信号放大到合适的幅度，以供后续处理和显示。
3. 信号显示：放大后的信号被传送到示波器的显示器上进行显示。
现代示波器通常采用液晶显示屏或者阴极射线显示（CRT）屏幕。
液晶显示器通过光学技术将电信号转换为光信号并在显示屏上显示。
CRT显示屏则利用阴极射线在荧光屏上划过，使其发出光亮，从而形成图像。
显示器的性能决定了示波器能够显示的最高频率、分辨率和灵敏度。
4. 信号触发：示波器的触发功能是指使用者可以设置一个特定的触发条件，当被测信号满足这个条件时，示波器才会捕捉并显示信号。
触发功能非常重要，可以帮助用户捕捉需要分析的特定信号，并确保波形稳定显示。
触发电路通过比较输入信号与用户设置的触发条件，当信号满足触发条件时，触发器会触发示波器进行数据采集。
常用的触发条件包括上升沿、下降沿、脉冲宽度、幅值等。
除了以上的基本原理，现代示波器还具有一些高级功能，如存储、自动测量、自动触发等。
1. 存储功能：示波器的存储功能允许用户将波形数据存储在内部或外部存储介质中，以便于以后进行回放和分析。
数字示波器操作说明书
数字示波器操作说明书一、简介数字示波器（以下简称示波器）是一种可显示电信号波形的测量仪器，用于观察和分析电路中的信号。
本操作说明书将详细介绍示波器的使用方法和注意事项。
二、功能概述示波器具有以下主要功能：1. 波形显示：示波器可以将输入信号的波形以图形的形式展示在屏幕上，方便用户观察。
2. 参数测量：示波器可以测量信号的频率、幅值、相位等参数，帮助用户进行信号分析。
3. 存储功能：示波器可以将测量到的波形数据存储在内部或外部存储设备中，方便用户后续处理和回顾。
三、操作步骤以下是示波器的操作步骤，您可以按照以下顺序进行操作：1. 连接信号源：将待测信号源通过正确的接口连接到示波器的输入端，确保信号源的输出符合示波器的输入要求。
2. 打开示波器：按下示波器的电源按钮，待示波器启动完成后，屏幕将显示初始界面。
3. 调整触发模式：示波器的触发模式可选择自动触发、单次触发或外部触发，根据需要调整触发模式。
4. 调整垂直尺度：根据待测信号的幅值范围，调节示波器的垂直尺度，使得信号在屏幕上能够完整显示。
5. 调整水平尺度：根据待测信号的时间范围，调节示波器的水平尺度，使得波形在屏幕上稳定显示。
6. 开始测量：按下示波器的开始测量按钮，示波器将开始捕捉并显示信号的波形。
7. 分析波形：观察波形并进行相关测量和分析，调整相应参数以满足需求。
8. 存储数据：如需保存波形数据，可将数据存储在示波器的内部存储器或外部存储设备中。
四、注意事项在使用示波器时，需要注意以下事项：1. 请按照正确的操作步骤进行操作，确保操作的准确性和安全性。
2. 当前操作涉及高压电路时，请确保断开电源并等待足够的放电时间后再进行操作，以免发生触电事故。
3. 示例中的操作仅供参考，实际操作中请结合具体设备和信号要求进行调整。
4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响示波器的性能。
5. 如遇到操作问题或设备故障，请及时与相关技术人员联系进行维修或更换。
示波器延迟触发原理
示波器延迟触发原理
示波器是一种用于测量和显示电信号的仪器，它可以显示电压、电流、频率等各种电信号的波形。
在示波器中，延迟触发是一种常见的功能，它可以帮助用户在特定的时间点上捕捉信号，以便更好地分析信号的特征。
示波器延迟触发的原理是基于信号传输和处理的时间延迟。
当信号通过示波器的输入通道时，它会经过一系列的电路和处理元件，这些元件会导致信号的传播时间延迟。
延迟触发功能就是利用这个延迟来实现的。
具体来说，延迟触发功能会在信号进入示波器后，延迟一段时间再开始触发扫描。
这个延迟时间可以通过示波器的控制面板进行设置。
在延迟期间，示波器不会对信号进行扫描，而是等待延迟时间过去后，再开始扫描并显示信号。
延迟触发的作用在于可以让用户在信号的特定部分进行捕获和分析。
例如，如果用户想要分析一个信号中的某个脉冲或峰值，可以使用延迟触发功能来设置触发点，使得示波器在该脉冲或峰值出现后再开始扫描，从而准确地捕获信号的特定部分。
另外，延迟触发还可以用于排除信号中的噪声和干扰。
通过设置合适的延迟时间，用户可以等待信号中的噪声或干扰过去后再进行触发扫描，从而获得更清晰和准确的信号波形。
总的来说，示波器延迟触发功能是一种非常有用的技术，它可以帮助用户更好地分析和理解电信号的特征，提高测试和调试的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博客首页 | 排行榜 | 与非网新用户系统正式上线 | 注册 电子业界资讯搜索博文 搜 索汪进进进进的博客的博客分享 悦纳 感动博客相册个人档案示波器基示波器基础础系列之四 系列之四 ——— 关于示波器的于示波器的触触发功能功能（（下篇下篇）） 2008-09-30 10:10 加入收藏 转发分享关于示波器的触发功能（下篇） 汪进进 美国力科公司深圳代表处上篇中我们谈到了触发的一些基本概念。
下篇我们首先总结下触发功能的含义，然后对各种触发方式做简单解释。
触发功能功能：：示波器的触发功能主要有两点，第一，隔离感兴趣的事件。
第二，同步波形，或者说稳定显示波形。
隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。
如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。
图一 触发的首要功能是隔离感兴趣的事件 同步波形，就是找到一种触发方式使波形不再“晃动”，也就是找出信号的规律性来同步信号。
如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上图二 同步信号使波形能稳定显示升沿触发，则波形不能同步，视觉上在“晃动”，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。
因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要）：边沿触发是最常用最简单最有效的触发方式，绝Edge）：边沿触发（Edge延迟的时间为标识的蓝色的时间间隔部分。
下面我们来逐一解释各种触发方式。
边）：大多数的应用都只是用边沿触发来触发波形。
边沿触发仅是甄测信号的边沿、极性和电平。
当被测信号的电平变化方向与设定相同(上升沿或下降沿)，其值变化到与触发电平相同时，示波器被触发，并捕捉波形。
如图三所示，在触发点停留的总是上升沿。
上升沿在上升的过程中如果能达到触发电平的高度就被触发，否则在Normal模式下示波器上的波形静止不动，示意波器的右下角提示“waiting for triggering”图三 边沿触发由边沿触发引伸的是边沿延迟触发（holdoff），前面在解释示波器触发的第二个功能时有提到。
每次触发到前一个边沿之后，等待设定的延迟时间或延迟事件再触发下一个满足条件的边沿，最长可延迟20s或9,999,999个事件。
事件是相对于触发电平而言，在图二的例子中触发电平在图示位置，需要延迟3个事件; 如果触发电平超过矮脉冲的高度，则延迟两个事件。
图三是一个实际的测试案例，包络是一系列频率和幅值变化的正弦波信号，客户需要知道频率的最大值和最小值。
如果不能稳定触发则每次通过停止波形然后调节测量参数的门限来统计多次测量的最大最小值，非常繁琐。
如果用边沿延迟触发方式同步该波形，测量的门限固定在一个范围内，利用统计功能测量出持续捕获到的包络的频率最大值和最小值。
度和毛刺触触发： 根据信号宽度值/毛刺值触发，可选正向或负向宽度/毛刺,可用于捕捉信号中的罕见宽度/毛刺信图四 边沿延迟触发宽宽度和毛刺号。
图五的触发设置含义是，当C2的脉冲在触发电平处的正脉宽在90ns和120ns之间时被隔离，触发点停留的位置是脉冲的下降沿。
如果触发的是负脉宽，则触发点停留的位置是脉冲的上升沿。
脉宽的范围定义可以是小于，大于，在范围内或范围外。
毛刺触发和宽度触发类似。
图五 宽度/毛刺触发 宽度/毛刺触发在实际测试中应用很多。
图六的例子中，客户希望稳定显示该波形，能持续测量虚线范围内的信号的眼图，因此，可以用正宽度触发，但触发电平不得高于连续信号的最低值的位置。
间隔触发:根据相邻的同极性的沿的时间来触发,正到正或负到负。
设定的条件也可以小于、大于、在范围内或范围外。
图七的触发图六 宽度触发应用间设置含义是：当穿越触发电平的相邻正沿之间的时间间隔在1.5us到2.5us之间时被触发。
图中一定要将触发电平设置为超过欠幅的矮脉冲，否则条件永远不会满足。
图七 间隔触发条条件触发：条件触发是两个通道之间的关联触发。
当第二个波形设定条件满足一次后,在第一个波形边沿处触发。
图八的触发设置含义是：在C2的上升沿达到触发电平200mV时，触发C2的上升沿但前提是在这之前C3的电平曾超过了500mV。
图八 条件触发 条件触发常被应用在DDR测试中,图九中客户为了看data信号C1的眼图，他设置为触发C3的DQS信号，但前提是要等C4的TriggerPin信号达到一定的电平。
状态触发： 状态触发和条件触发类似。
当第二个波形设定条件满足并保持该状态后,在第一个波形边沿处触发 。
它要求 图九 条件触发的应用状第二个波形达到某个条件之后保持该状态。
图十的触发设置含义是：在C3的上升沿达到触发电平500mV时，触发C2的上升沿但前提是在这之前C2的电平超过了500mV并一直保持超过500mV的状态,而且要等到C2的上升沿有3次达到触发电平之后才触发。
图十 状态触发逻辑逻辑逻辑触触发:各通道信号分别同时满足所设定逻辑电平条件及所选择的逻辑关系后触发。
可选逻辑条件:与(And)，非与 (Nand)，或 (Or)，非或 (Nor)。
图十一的触发设置含义是：C1的电平低于775mV,C2的电平高于500mV,C3的电平低于500mV，C4的电平高于350mV，它们同时满足这个条图十一 逻辑触发件时触发。
漏失漏失漏失触触发： 当信号最后的边沿消失了设定的时间后触发。
图十二的触发设置含义是：在C2的最后一个上升沿消失之后等待750ns被触发。
上一篇:热烈祝烈祝贺贺力科力科发发布基于SDA II 的SDA 7Zi 系列,使串行使串行数数据分析据分析进进入下一代 | 下一篇:示波器基示波器基础础系列之三 系列之三 ——— 关于示波器的于示波器的触触发功能功能（（上篇）图十二 漏失触发 欠幅欠幅欠幅触触发：当脉冲序列的宽度不确定，大多数脉冲信号的幅值相同，但有小概率的欠幅信号时所需要采取的一种触发方式。
当脉冲穿越了第一个门限电平，但在一定的时间范围内不能穿越另外一个门限电平时被触发。
如图十三所示。
图十三 欠幅触发TV TV TV触触发：专门为电视信号而设计的一种触发方式，在该模式下触发电平控制不起作用。
示波器使用视频信号中同步脉冲作为触发信号。
TV TV TV触发有两种模式，TVF TVF TVF 场和TVL TVLTVL行此外，还有斜率触发和各种串行数据的触发，如I2C触发，SPI触发，CANBus触发等，不再一一讨论。
值得强调的是，力科的触发设置界面的右下角都有每种触发的含义的图形表示和文字解释，提供了直观的操作界面。
掌握了每种触发方式的含义有助于我们在遇到实际信号时知道该使用什么样的触发方式。
| 评论(18) | 阅读(1526) 以下网友评论只代表其个人观点，不代表本网站的观点或立场评论更多评论用户信息：匿名用户提交汪进进 10-04-09 感谢您使用我们的产品. 资料已发. 如需要现场培训,请和我联系.匿名用户 10-04-09你好，我在用你们的产品，麻烦发一份PDF版的给我，谢谢。
chenyinghao@匿名用户 10-03-16写得真好匿名用户 10-01-25您好：我是刚开始学用示波器，主要是做传感器时测冲击信号用的，对着上面好多键都不知道是干什么的，也不知道该怎么调，您那有初学者的资料吗，不知道嫩不能给我发一份，我的邮箱是lijunhong@,谢谢了1匿名用户 09-12-23您好！能否给我一份示波器的资料，现在开始接触示波器。
谢谢。
biaohuang@匿名用户 09-12-01我现在想认真学习一下示波器，请问您能不能给我的邮箱里发一份这个关于示波器的资料。
非常感谢！我的邮箱cqdxyouyuan@汪进进09-11-10已发,请注意查收.bluewater523 09-11-09不好意思，我的邮箱love2002002@bluewater523 09-11-09能发一份给我吗？我是力科的客户汪进进09-11-02我已将pdf文档发给您. 在我所有的文章中,关于触发的这两篇文章好象是最受好评的.如果你需要我们到现场为您做示波器培训,请告知.匿名用户 09-11-02太强大了，对比下才发现自己原来不会用示波器。
不知可否也发份详细的学习资料给我啊，好好学习学习，snowcyan@匿名用户 08-11-19不知道为什么我送给您的邮件被退回来了. 您可以发邮件给我,将地址和联系电话给我,我寄所有这些文章的光盘给您. frankie.wang@匿名用户 08-11-19受益匪浅，我们的设备一直配备的是Lecroy示波器！博主的文章写的很不错，这些连载文章有没有完整的PDF文档可以发给我一份。
这样可以经常翻阅。
我的邮箱job0535@。
谢谢！匿名用户 08-10-09谢谢鼓励!关于眼图我正在写系列文章,请等一段时间.并不是说扫描整周期,而是指传统的眼图形成方法需要同步的信号. 同步才能够叠加成眼睛一样形状的清晰的眼图,否则就是我们说的眼睛布满"血丝"了.匿名用户 08-10-09very good一直苦于找不到关于触发系统详细的讲解，Tek的XYZ 和使用说明中讲解的都不十分透彻。
想问博主一个问题为什么在扫描周朝是信号周期的整数倍时，可以看到眼图？jinshiqing 08-10-08写的真不错！匿名用户 08-10-04力科的WaveScan更是强大呵!!匿名用户 08-10-04Good，扫盲之作。
总体来说，示波器的基本触发方式为沿和脉宽。
沿衍生出了欠幅（矮脉冲）、斜率触发，脉宽衍生出了间隔，延时(事件、时间，时间延时触发也有叫顺序）触发。
此外还有逻辑关系上的触发方式：超时、码型（条件）、状态、窗口、建立/保持违规触发等，值得说明的是，逻辑触发一般需要两条通道参与。
在高端示波器领域，Tektronix有pinpoint组合触发方式，Agilent有infiniiscan组合，lecory则有今年推出的triggerscan，不过lecory的跟钱两者不同。
鉴于串行总线或其他复杂的协议占了高端示波器的很大一部分，相信针对这些复杂协议的触发方式会进一步加强。
相关文章FTTx触发产业变革第1节 边沿触发SR触发器[PPT]双稳态触发器锁存器与触发器什么是示波器的触发？事件触发器 网络监控更智能幽默的LABVIEW编程-----软件定时触发关于我们 | 诚邀加盟 | 客户服务 | 相关法律 | 网站地图 | 友情链接 | 建议指正 | 服务信箱：Array© 2006 与非门科技(北京)有限公司 All Rights Reserved. 京ICP证:070212号。
