变频调速技术与应用试卷A卷
变频器技术考试试题及答案
变频器技术考试试题及答案一、单选题1. 变频器是一种能够改变电源频率以调整电机转速的电力调节装置。
变频器的主要构成部分是：A. 开关电源和主控制器B. 故障保护器和输出滤波器C. 调制器和电流传感器D. 故障保护器和输出滤波器答案：A2. 变频器的主要功能是：A. 调速B. 保护C. 隔离D. 增压答案：A3. 变频器的输出电压为：A. 直流电压B. 正弦波电压C. 方波电压D. 三角波电压答案：B4. 变频器的调速方式通常有：A. 恒转矩调速和恒功率调速B. 恒电流调速和恒功率调速C. 恒转矩调速和恒电流调速D. 恒转矩调速和恒电压调速答案：C5. 变频器的故障保护功能包括：A. 过载保护B. 过温保护C. 欠压保护D. 以上都是答案：D二、填空题1. 变频器的工作原理是通过____________将输入的交流电转换为可调的直流电，再通过____________将直流电转换为可调的交流电输出给电机。
答案：整流器、逆变器2. 变频器的控制方式通常有____________和____________两种。
答案：V/F控制、矢量控制3. 变频器的输出频率范围通常为____________。
答案：0-400Hz三、论述题变频器技术在电力调节领域中的应用日益广泛。
它不仅可以满足电机调速控制的需求，还能提高电机运行效率，降低能耗。
同时，变频器还具有良好的过载保护和故障检测功能，可以有效保护电机免受损害。
在工业生产中，变频器广泛应用于风机、水泵、压缩机等设备的调速控制上。
通过变频器调速，可以根据实际工艺需求，灵活调整设备的运行速度，使其能够更好地适应不同工况和负载要求。
这不仅提高了设备的工作效率，还延长了设备的使用寿命。
此外，变频器技术还能够实现能量回馈，将设备产生的反馈能量反馈给电网，以达到节约能源的目的。
通过回馈能量，可以降低设备的运行成本，提高能源利用效率，减少环境污染。
然而，变频器技术也存在一定的挑战和难点。

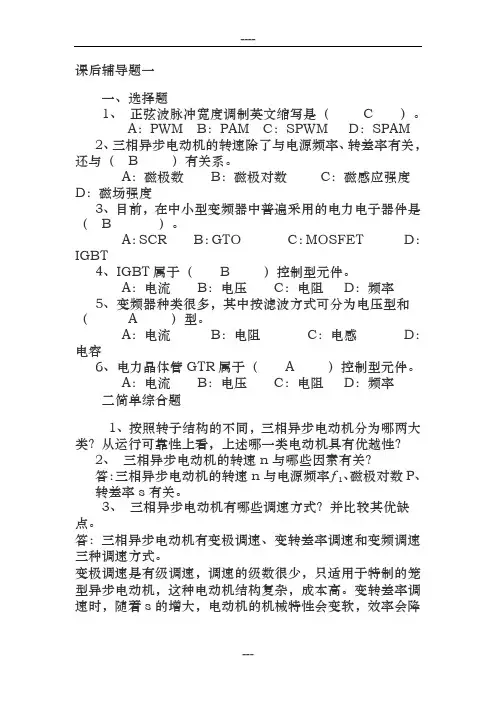

变频调速 习题与答案)
课后辅导题一一、选择题1、正弦波脉冲宽度调制英文缩写是（ C ）。
A：PWM B：PAM C：SPWM D：SPAM2、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。
A：磁极数B：磁极对数C：磁感应强度D：磁场强度3、目前，在中小型变频器中普遍采用的电力电子器件是（ B ）。
A：SCR B：GTO C：MOSFET D：IGBT4、IGBT属于（ B ）控制型元件。
A：电流B：电压C：电阻D：频率5、变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。
A：电流B：电阻C：电感D：电容6、电力晶体管GTR属于（ A ）控制型元件。
A：电流B：电压C：电阻D：频率二简单综合题1、按照转子结构的不同，三相异步电动机分为哪两大类？从运行可靠性上看，上述哪一类电动机具有优越性？2、三相异步电动机的转速n与哪些因素有关？答：三相异步电动机的转速n与电源频率ƒ1、磁极对数P、转差率s有关。
3、三相异步电动机有哪些调速方式？并比较其优缺点。
答：三相异步电动机有变极调速、变转差率调速和变频调速三种调速方式。
变极调速是有级调速，调速的级数很少，只适用于特制的笼型异步电动机，这种电动机结构复杂，成本高。
变转差率调速时，随着s的增大，电动机的机械特性会变软，效率会降低。
变频调速具有调速范围宽，调速平滑性好，调速前后不改变机械特性硬度，调速的动态特性好等特点。
4、在三相异步电动机的机械特性曲线上，标出与下列转速对应的转矩：、、。
5、变频调速时，改变电源频率ƒ1的同时须控制电源电压U1，试说明其原因。
答：在变频调速时，若ƒ1下降，U1不变，则Φm上升。
因为Φm已设计在接近饱和处，Φm上升即进入磁化曲线的饱和区，引起工作电流大幅度增加，使电动机过热损坏；若ƒ1上升，U1不变，则Φm下降，将使工作电流下降。
由于电流的下降，电动机的输出转矩不足。
为了保持电动机的Φm不变，即电动机的转矩不变，在ƒ1变化的同时，U1必须同时变化，使U1与ƒ1的比值保持恒定，即U1/ƒ1 =常数。
变频器原理及应用试卷库(300题)
《变频器原理及应用》1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器件3．变频器的发展趋势有哪些？网络智能化、专门化、一体化、环保无公害4．只有一个环节就可以恒压恒频的交流电源转换为变压变频的电源，称为直接变频器，或称为交-交变频器。
5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50Hz。
6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。
因此该变频器也称为间接变频器。
7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（电流型）。
8．（对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。
9．（对）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。
10．根据调压方式的不同，交-直-交变频器又分为PAM和PWM。
11．下列选项中，（）属于变频器按控制方式分类。
A．U/f B．SF C．VC D．通用变频器12．下列选项中，（）属于按用途分类。
A．通用变频器 B．专用变频器 C．VC13．变频器主要应用在哪些方面？答案：节能、自动化系统、提高工艺水平和产品质量14．什么叫变频器？答案：变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
15．简述电力电子器件的发展。
答案：SCR、GTO、GTR、MOSFET、IGBT、IPM16．变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。
17．通用变频器的发展方向是什么？答案：低成本的简易型通用变频器；高性能的多功能通用变频器18．PD是指(电力二极管 )。
19．SCR是指(可控硅)。
20．GTO 是指(门极关断晶闸管)。
21．IGBT是指(绝缘栅双极型晶体管 )。
22．IPM是指(智能功率模块)。
23．电力二极管的伏安特性是什么？答案：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关系24．电力二极管引出两个极，分别称为阳极A和阴极K。
(完整版)变频器原理与应用试卷
变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（D ）。
A．U/f B．SF C．VC D．通用变频器2．下列选项中，不属于按用途分类的是（C ）。
A．通用变频器B．专用变频器C．VC 3．IPM是指( B )。
A．晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。
A．电网电压波动太大B．关断过电压C．操作过电压D．浪涌电压5．下列选项中不是常用的电力晶体管的是（D ）。
A．单管B．达林顿管C．GRT模块D．IPM 6．下列选项中，不是P-MOSFET的一般特性的是（D ）。
A．转移特性B．输出特性C．开关特性D．欧姆定律7．集成门极换流晶闸管的英文缩写是（B ）。
A．IGBT B．IGCT C．GTR D．GTO 8．电阻性负载的三相桥式整流电路负载电阻LR上的平均电压OU为（A ）。
A．2.342U B．2U C．2.341U D．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值dU为为（A ）A．2.342cosU B．2U C．2.341U D．1U 10．逆变电路中续流二极管VD的作用是（A ）。
A．续流B．逆变C．整流D．以上都不是11．逆变电路的种类有电压型和（A ）。
A．电流型B．电阻型C．电抗型D．以上都不是12．异步电动机按转子的结构不同分为笼型和（A ）。
A．绕线转子型B．单相C．三相D．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（C ）。
A．绕线转子型B．单相C．三相D．以上都不是14．三相异步电动机的转速n 为（ B ）。
A ．160f pB ．160p (1)f SC ．1f 60pD ．以上都不是 15．带式输送机负载转矩属于（ A ）。
A ．恒转矩负载B ．恒功率负载C ．二次方律负载D ．以上都不是16．卷扬机负载转矩属于（ B ）。
《变频器原理与应用》试题及答案
-------------------------------------装-----------------------------------订-----------------------------------------线------------------------------------- 山东工业职业学院学历继续教育《变频器原理与应用》试题（标准答案）班级姓名学号座号（重要提示：请用正楷字认真书写班级、姓名、学号等重要信息，切忌个性化签名）---------------------------------------密-----------------------------------封-------------------------------------线---------------------------------------专业电气自动化技术专业考核方式考试□√考查□闭卷□√开卷□命题教师刘娜考试时间100分钟题号一（20分）二（30分）三（20分）四（30分）总分（100分）得分阅卷人复核人一．填空题（每空1分，共20分）1、变频器是应用变频技术与微电子技术，通过改变电机（工作电源）的频率和幅度的方式来实现对交流电动机的（调速）控制。
2、变频器按滤波方式可分为（电压型）和（电流型）两种。
其中（电压型）变频器整流后靠电容来滤波；（电流型）变频器整流后靠电感来滤波。
3、变频器接线端子中，（主电路接线）端子是变频器与电源及电动机连接的接线端子；（控制电路）端子包括输入信号端子、输出信号端子、模拟信号设定端子。
4、输入电源必须接到变频器输入端子（L1、L2、L3）上，电动机必须接到变频器输出端子（U、V、W）上。
5、变频调速系统中禁止使用（反接）制动。
6、变频器运行控制端子中，FWD代表（正转），REV代表（反转），JOG代表（点动），STOP代表（停止）。
7、电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有（转矩补偿）功能。
变频技术原理与应用试题二及答案
变频技术原理与应用试题二及答案一、是非题。
（正确的在括号内画√，错的画×，每题1分，共10分）1. 交—直—交变频器是先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的交流电。
（）2.电压型变频器的直流环节的储能元件是电容器和电感。
（）3. 变频器的电源只能是220V的电源。
（）4. 变频器输出频率只能在0~50HZ内变频。
（）5. 选用变频器时，变频器的功率应当大于等于负载的功率。
（）6. 当变频器选择、安装以后，对变频器的参数要根据控制的需要进行设置，对变频器的功能要进行选择。
7. 变频器的品种虽不同，但参数量都相同。
（）8. 变频器的实际加速时间和减速时间与设定的加速时间和减速时间不一定相等。
（）9. PID控制是利用P控制和P控制的优点组合成的控制。
（）10. 为防止电磁干扰，变频器控制线应有屏蔽措施，母线与动力线的距离要保持不少于l00mm。
（）二、名词解释。
（每题2分，共10分）1. 变频器最高频率2.变频器过载能力3. 交—交变频器4. 变频器加速时间5. PD控制三、填空题。
（每题1分，共10分）1.变频器可以任意调节其实现变频调速。
2.电压频率比控制是为了得到理想的特性。
3. 高性能专用变频器主要应用于对电动机的控制要求的系统。
4.单相变频器又称为变频器。
5.变频器的额定容量S N由额定电压U N和额定电流I N的乘积决定，其关系式为。
6. 每个生产厂家都对变频器的各种功能进行了编码，这些编码称为。
7.为了避免由于错误操作造成电动机的转速超出应用范围，变频器具有设置的功能。
8.变频器面板上RUN的含义。
9.段速频率设置功能一般分为由段速运行和由段速运行两种。
10.变频器产生的热量主要取决于。
四、简答题。
（每题5分，共20分）1. 简述变频器日常检查的内容？2.恒功率负载如何选择变频器与其配套实现控制？3. 简述变频器长期稳定运行必须具备的环境条件。
4. 变频器控制电路中电抗器的作用是什么？五、绘图题。
变频技术及应用复习资料
变频技术及应用习题集一、填空题1．三相异步电动机调速方式包括：调频调速、改变极对数、改变转差率。
2．变频器是将工频交流电变为电压和频率可调的交流电的电器设备。
机械特性是指电动机在运行时，其转速与电磁转矩之间的关系，即n=f(T)。
3．变频器按变换环节可分为交—交型和交—直—交型变频器。
按用途可分为通用变频器和专用变频器。
变频器，按滤波方式不同可分为电压型和电流型两种。
电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
变频器按供电电源的相数分为（单相）变频器和（三相）变频器（没有两相变频器）。
4．变频器输入侧的额定值主要是（电压）和（相数）。
变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。
变频器的频率指标有频率范围、频率精度、频率分辨率。
5．变频器的组成可分为主电路和控制电路，变频器主电路由整流电路、中间直流电路、逆变器三部分组成。
变频器主电路由整流及滤波电路、逆变电路和制动单元组成。
变频器的制动单元一般连接在整流器和逆变器之间。
变频器主电路由整流及滤波电路、和制动单元组成。
整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．直流电抗器的主要作用是提高功率因素和抑制冲击电流。
输入交流电抗器的主要作用是抑制变频器输入电流的高次谐波和提高功率因素。
7．变频器的主电路，通常用R、S、T或L1、L2、L3 表示交流电源的输入端，用U、V、W 表示输出端。
变频器的主电路中，断路器的功能主要有隔离作用和短路保护作用。
变频器的通、断电控制一般采用空气开关和接触器，这样可以方便地进行自动或手动控制，一旦变频器出现问题，可立即切断电源。
直流电抗器的主要作用是改善变频器的输入，防止电源对变频器的影响，保护变频器及抑制。
为了使变频器制动电阻免遭烧坏，采用的保护方法是热继电器过载保护。
变频调速技术期末考试试题
变频调速技术期末考试试题### 变频调速技术期末考试试题#### 一、选择题（每题2分，共20分）1. 变频调速技术中，V/F控制指的是：A. 电压与频率成正比B. 电压与频率成反比C. 电压与频率无关D. 电压与频率的平方成正比2. 以下哪个不是变频器的组成部分？A. 整流器B. 中间电路C. 逆变器D. 电动机3. 变频器在调速过程中，以下哪个参数是不变的？A. 电压B. 频率C. 转速D. 功率因数4. 以下哪种方式不属于变频器的控制方式？A. 模拟控制B. 数字控制C. 机械控制D. 微机控制5. 变频器的输出频率与输入频率的关系是：A. 线性关系B. 非线性关系C. 没有关系D. 取决于变频器的型号#### 二、填空题（每空2分，共20分）1. 变频调速系统通常由________、________和________三个基本部分组成。
2. 变频器的输入侧通常采用________型整流器，以减少对电网的污染。
3. 变频器的输出电压波形是________，这可以通过________来实现。
4. 变频调速系统可以实现________和________两种控制方式。
5. 变频调速技术在________、________和________等领域有广泛应用。
#### 三、简答题（每题10分，共30分）1. 简述变频调速技术的优点。
2. 描述变频器的工作原理。
3. 说明V/F控制和矢量控制的区别。
#### 四、计算题（共30分）1. 已知某电动机的额定功率为7.5kW，额定电压为380V，额定频率为50Hz。
请计算在额定条件下电动机的额定电流。
（10分）2. 如果上述电动机通过变频器调速，当频率增加到60Hz时，电动机的转速和输出功率将如何变化？（10分）3. 假设变频器的效率为95%，计算在60Hz频率下，输入功率和输出功率分别是多少？（10分）#### 五、论述题（共30分）1. 论述变频调速技术在工业自动化中的应用及其对节能降耗的影响。
电梯变频调速技术的应用考核试卷
3.电梯变频调速系统中的矢量控制能够实现对电机转矩的_______控制。
4.为了提高电梯的舒适性和节能效果，通常会采用_______来减少电梯启动和停止时的冲击。
5.电梯变频调速系统在制动时，可以通过_______将电机的旋转动能转换为电能回馈到电网。
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.电梯变频调速技术只能用于新安装的电梯。( )
2.在电梯变频调速系统中，电机的转速与变频器的输出频率成正比关系。( )
3.矢量控制比V/f控制更容易实现电机的精确控制。( )
4.电梯变频调速系统中的制动电阻在电梯加速时发挥作用。( )
A.电机轴承
B.变频器IGBT模块
C.制动电阻
D.位置传感器
8.以下哪些措施可以提高电梯变频调速系统的可靠性？()
A.使用高品质的变频器
B.定期进行系统检查
C.增加备用部件
D.避免频繁的急停急起操作
9.电梯变频调速系统在调试过程中，需要关注以下哪些参数？()
A.电机转速
B.输出频率
C.电流波形
D.电梯运行时间
10.以下哪些因素可能导致电梯变频调速系统出现运行不稳定？()
A.控制参数设置不当
B.电机与变频器匹配不佳
C.外部电磁干扰
D.电梯导轨磨损
11.电梯变频调速系统在进行故障诊断时，以下哪些方法可以使用？()
A.观察故障代码
B.使用示波器检测信号
C.进行系统自检
D.检查电气连接
12.以下哪些技术可以用于电梯变频调速系统的降噪处理？()
A.电机参数
《变频技术与原理》复习题(答案版)
一、填空题1. 变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。
2.变频器的分类，按工作原理可分为交-交变频器和交-直-交变频器，按用途可分为通用变频器和专用变频器。
3．变频器的主要技术参数：输入电压、输出电压、额定电流、输出电容、额定功率和过载能力等。
4．交-直-交变频器主电路包括3部分分别为整流电路、中间电路、逆变电路。
5．整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．三相交-交变频电路的连接方法分为公共交流母线进线和输出星形联结两种。
7．目前常用的变频器采用的控制方有：U/f控制、转差频率控制、矢量控制和直接转矩控制。
8．U/f控制是使变频器的输出在改变频率的同时也改变电压，通常是使U/f为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
9. 转矩提升是指通过提高U／f比来补偿f x下调时引起的T Kx下降。
即通过提高U x(k u＞k f)使得转矩T Kx提升。
10．转差频率控制（SF控制）就是检测出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电机速度对应的频率与转差频率之和作为变频器的给定输出频率。
11．频率控制是变频器的基本控制功能，控制变频器输出频率的方法有面板控制、电位器控制、远程控制和外部端子控制。
12．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加减速时间设置功能。
13．变频器是通过电力半导体器件的通断作用将工频交流电流变换为电压和频率均可调的一种电能控制装置。
14．变频器的组成可分为主电路和控制电路。
15．某变频器需要回避频率为18～22Hz，可设置回避频率值为 20Hz 。
16.高压柜体一般容量很大，往往需要多个柜体组成。
主要由开关柜、变压器柜、功率单元柜、控制柜组成。
国开作业《交流变频调速应用技术》第3次平时作业-国开电大-交流变频调速应用技术参考046
第3次平时作业一、填空题1.西门子MM440变频器操作面板上有8个按键：变频器起动，停止键、数据增，减键、功能访问键、（）、（）、（）。
2.已知某型号变频器的预设加速度时间为10s，则电动机从30Hz加速到45Hz所需时为（） s3.变频器的PID功能中，P指（），I指（），D指（）4.已知某变频器通过外部电位器（0～5V）给定变频器频率（0～50Hz），若电位器给定电压为2V，则变频器的输出频率为（）。
5.变频器可以在本机控制，也可在远程控制。
本机控制是由（）来设定运行参数，远控时，通过（）来对变频调速系统进行外控操作。
6.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的（）功能。
二、选择题1.对于西门子MM440变频器，若要设置键盘操作失效，需将功能代码设置（）。
A：P0700=0 B：P0700=1 C：P0700=2 D：P0700=32.变频器多档转速控制，多档升、降速时间控制，采用的是变频器的（）预置功能。
A：基本控制信号 B：可编程控制信号 C：外部故障信号 D：外部升、降速给定控制3.下面负载试验测试的项目是变频调速系统的低速运行负载试验的有：（）。
A：启动前是否反转B：机械运行是否正常C：直流电压是否过高D：能否带动额定负载4.平方率转矩补偿法多应用在（）的负载。
A：高转矩运行B：泵类和风机类C：低转矩运行D：转速高5.西门子系列变频器操作面板上的显示屏幕可显示（）位数字或字母。
A：2 B：3 C：4 D：5三、简答题1.有一台变频器，原来采用在带式输送机上后改用到风机上，起动时，频率刚上升到10Hz左右就因“过电流”而跳闸，试分析其原因？2.下图是由压力传感器组成的PID闭环控制系统。
储气罐的压力由压力传感器测得，通过PID控制器加到变频器的模拟电流控制端，试分析该系统的恒压控制原理。
四.分析设计题利用MM440西门子变频器的输入端子二进制编码+ON(P0701～P0706=17)实现对电动机7段固定频率的转速控制，各频段频率如下表所示。
3793交流变频调速应用技术-国家开放大学2021年1月期末考试真题及答案-
— 18HZ ZZHZ, 可设置回避（或跳转）中心频率值几为多少 HZ, 回避宽度凶几为多少 HZ?
答：跳转频率是指不允许变频器连续输出的频率。由千生产机械运转时的振动和转速有 关，当电机速度达到某一值，机械振动频率和它固有频率相等就会发生谐振，此时对机械设备 损害很大。为避免谐振发生，让拖动系统“回避“掉可能引起谐振的转速。
动机和同步电动机的高速变频调速。（
)
1643
三
三、填空题（每空 1 分，共 20 分）
21. 变频器具有多种不同的类型：按变换环节可分为
型和
型；
按改变变频器输出电压的方法可分为脉冲幅度调制
型和
型。
22. 频率控制功能是变频器的
功能，常见的频率给定方式有
23. 已知某型号变频器的预设加速度时间为 10s, 则电动机从 30Hz 加速到 45Hz 所需时
28. 变频器的 PID 功能中， P 指
,I 指
,D 指
得分 1 评卷人
四、简答题（每题 10 分，共 30 分）
29. 请将交－直－交变频器的主电路各部分组成填写在框图中。
30. 变频器保护电路的功能及分类有哪些？ 31. 如何理解回避（或跳转）频率？某 MM440 西门子变频器需要回避（或跳转）的频率为 18Hz-22Hz, 可设置回避（或跳转）中心频率值儿为多少 Hz, 回避宽度 A儿为多少 Hz?
— Pl004= 15
PlOOS=-5
— Pl006= 20
Pl007=25 Pl008=40 Pl009=50 Pl010=30 PlOll=-30 Pl012=60
《变频调速技术与应用》复习资料(16级复习资料)
《变频技术及应用》复习大纲1、变频器主要是由主电路、控制电路组成，或由整流回路、中间回路、逆变回路。
2、什么是变频器？变频器是利用电力半导体器件的通断作用将电源频率变换为另一电源频率的控制装置。
3、变频就是改变供电频率，通过改变交流电频率的方式实现交流电控制的技术就叫变频技术。
4、变频器通常包含2个组成部分：整流器（rectifier）和逆变器（Inverter）。
其中，整流器将输入的交流电转换为直流电，逆变器将直流电再转换成所需频率的交流电。
5、恒转矩负载指那些负载转矩的大小，仅仅取决于负载的轻重，而和转速大小无关的负载。
恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。
6、变频器类别❖A)按变换环节分类交--交、交---直----交❖B)按电压调制方式分类PAM、PWM❖C)按直流环节的储能方式分类电压型、电流型7、按输出波形分：1)PAM(脉冲幅度调制 )2)PWM (脉冲宽度调制 ))3)SPWM(正弦脉宽调制 )9、变频的控制技术1、标量控制2、VC矢量控制3、DTC控制10、各种电力电子器件均具有导通和阻断二种工作特性。
注：电力电子技术起步于晶闸管，普及于GTR，提高于IGBT。
14、当晶闸管的额定电压小于实际要求时，可以采用两个或两个以上同型号器件相串联。
15、为什么要进行晶闸管过电流保护？造成晶闸管过电流的重要原因是：电网电压波动太大、电动机轴上拖动的负载超过允许值、电路中管子误导通以及管子击穿短路等。
16、晶闸管的过电流常见的保护有以下几种：1）快速熔断器保护2）过电流继电器保护3）限流与脉冲移相保护4）利用反馈控制作过电流保护5）直流快速开关电流保护为什么要进行晶闸管的过电压保护？晶闸管从导通到阻断和开关电路一样，因为有电感释放能量，所以会产生过电压。
这可能会导致管子的反向击穿，所以必须采取保护措施。
常用的保护方法是在晶闸管两端并接RC吸收元件。
20、门极关断晶闸管GTO（gate turn off thyristor）。
《变频器技术及应用》阶段实操考核 试卷一
《变频器系统运行与维护》阶段一模拟试卷（1）考试班级：416151、418151（2）、410151班
题号（一）简答题
（二）实操部分
总分1 2 3 4
得分
（一）简答题（30分）
1.参数P1000 的作用？列举目前所学的P1000的设定值及其对应功能的描述。
（15分）
2．某拖动系统为了防止机械谐振，应避免
32HZ~36HZ之间频率的电源，如何设置变频器参
数？（15分）
（二）变频调速电路设计（70分）
考核内容：外部端子控制电动机正、反及
点动运行，面板控制变频器实现电动机的调速，其中正反转运行速度为20Hz, 正转点动频率7Hz, 反转点动频率9Hz，上限频率45Hz。
1. 设计电源、电动机、变频器和外部控制开关和按钮的硬件接线，并按图接线。
（10分）2．按照提示，设置变频器参数。
（20分）
（1）参数复位
P0003=1 ;P0010=30;P0970=1
（2）电动机的参数设置（快速调试程序）
P0010=1;P0304=220;P0305=1.93;P0307=0.37;P0310=50;P0311=1400; P3900=1 （3
3．演示验收（40分）
（1）正转启/停
（2）反转启/停
（3）正向点动
（4）反向点动
（5）演示调速过程（正转）并依据表格记录数据
显示参数提示：P0003=3;P0005=22。
电机调速与变频技术考核试卷
D.负载特性
20.以下哪些技术可以提高变频器的能效比？（）
A.高效的电力电子器件
B.智能控制算法
C.轻量化设计
D.热管理系统
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在电机调速中，变频器通过改变电机的__________来实现调速。
2.变频器主要由__________、__________和控制器组成。
B.逆变器
C.电容器
D.电阻器
15.在电机调速过程中，以下哪种现象可能会导致电机失速？（）
A.负载过大
B.负载过小
C.电压过高
D.电流过低
16.以下哪种电机调速方法可以实现无级调速？（）
A.绕组接法调速
B.转子电阻调速
C.变频调速
D.电压调速
17.变频器在运行过程中，以下哪个参数表示其工作效率？（）
4. A
5. B
6. B
7. D
8. C
9. A
10. D
11. C
12. A
13. A
14. B
15. A
16. C
17. C
18. A
19. A
20. D
二、多选题
1. ABCD
2. ABCD
3. ABCD
4. ABC
5. ABCD
6. A. ABC
电机调速与变频技术考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种设备常用于电机调速？（）
变频器技术应用题库与部分答案
变频器技术应用试题库一、选择题1、正弦波脉冲宽度调制英文缩写是C ;A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于 A 调速;A：恒功率 B：恒转矩C：恒磁通 D：恒转差率3、下列哪种制动方式不适用于变频调速系统 C ;A：直流制动 B：回馈制动C：反接制动 D：能耗制动4、对于风机类的负载宜采用D的转速上升方式;A：直线型 B：S型 C：正半S型 D：反半S型5、N2系列台安变频器频率控制方式由功能码 B 设定;A：F009 B：F010 C：F011 D：F0126、型号为N2-201-M的台安变频器电源电压是 B V;A： 200 B：220 C：400 D：4407、三相异步电动机的转速除了与电源频率、转差率有关,还与 B有关系;A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度8、目前,在中小型变频器中普遍采用的电力电子器件是 D ;A：SCR B：GTO C：MOSFET D：IGBT9、IGBT属于 B控制型元件;A：电流 B：电压 C：电阻 D：频率10、变频器的调压调频过程是通过控制B进行的;A：载波 B：调制波 C：输入电压 D：输入电流11、为了适应多台电动机的比例运行控制要求,变频器设置了A功能;A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率12、为了提高电动机的转速控制精度,变频器具有 B功能;A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制13、变频器安装场所周围振动加速度应小于 C g ;A： 1 B： C： D：14、变频器种类很多,其中按滤波方式可分为电压型和A型;A：电流 B：电阻 C：电感 D：电容15、N2系列台安变频器操作面板上的SEQ指示灯在发光;A：F10=0 B：F10=1 C：F11=0 D：F11=116、N2系列台安变频器操作面板上的显示屏幕可显示 b位数字或字母;A：2 B：3 C：4 D：517、在U/f控制方式下,当输出频率比较低时,会出现输出转矩不足的情况,要求变频器具有 C 功能;A：频率偏置 B：转差补偿 C：转矩补偿 D：段速控制18、变频器常用的转矩补偿方法有：线性补偿、分段补偿和 B 补偿;A：平方根 B ：平方率 C：立方根 D：立方率19、平方率转矩补偿法多应用在B的负载;A：高转矩运行 B：泵类和风机类 C：低转矩运行 D：转速高20、变频器的节能运行方式只能用于 A 控制方式;A：U/f开环 B：矢量 C：直接转矩 D：CVCF21、型号为FRN30G11S-40的富士变频器适配的电机容量为 A KW;A：30 B：11 C：40 D：1022、高压变频器指工作电压在 A kV以上的变频器;A：3 B；5 C：6 D：1023、二、填空题1．变频器种类很多,其中按滤波方式可分为电压型和电流型；按用途可分为通用型和专用型;2．变频器的组成可分为主电路和控制电路;3．为了使变频器制动电阻免遭烧坏,采用的保护方法是热继电器过载保护;4．变频器安装要求垂直安装,其正上方和正下方要避免可能阻挡进风、出风的大部件,四周距控制柜顶部、底部、隔板或其他部件的距离不应小于 100 mm;5．变频器是由计算机控制 ,将工频交流电变为电压和频率可调的三相交流电的电器设备;6．变频器恒压供水的优点有：流量调节好、工作效率高、延长系统的使用寿命和系统管理维护方便;7．变频器要求恒转矩起动,主要靠设置 _频率__ 参数;8．变频器可以在本机控制,也可在远程控制;本机控制是由操作面板来设定运行参数,远控时,通过计算机来对变频调速系统进行外控操作;9．变频调速时,基频以下的调速属于恒转矩调速,基频以上的属于恒功率调速;10．变频器的显示屏可分为LED显示屏和液晶显示屏;、11．LED显示屏除了可显示数字量,还可显示图像 ;12．SPWM是正弦波脉冲宽度调制的英文缩写;13．输入电源必须接到变频器输入端子L1、L2、L3上,电动机必须接到变频器输出端子U、V、W 上;14．变频器段速功能的设置与执行分为PI 和PID 两种情况;15．通过通讯接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制;16．变频器的通、断电控制一般均采用断路器 ,这样可以方便的进行自动或手动控制,一旦变频器出现问题,可立即自动切断电源;17．当电动机再生电流增加,使得主电路电压达到过电压检出值时,变频器会发出报警信号;18．LED 数码显示屏可显示 4 位数,显示内容有：1 频率 ,2 电压 ,3 电流 ;19．变频器外部紧急停止信号输入后,显示屏上会显示 stOP ;20．变频器外部遮断信号输入后,显示屏上会显示 ;21．变频器的加速时间是指的时间；减速时间是指的时间;22．变频器的加速曲线有三种：线形上升方式、 S型和半s ,电梯的曳引电动机应用的是半s 方式;23．当故障排除后,必须先 ,变频器才可重新运行;24．为了避免机械系统发生谐振,采用设置分离的方法;25．回避频率的预置方法有、、三种;26．某变频器需要回避的频率为18Hz~22Hz,可设置回避频率值为 20 Hz,回避频率范围为 3 Hz;27．工业洗衣机甩干时转速快,洗涤时转速慢,烘干时转速更慢,故需要变频器的段速控制功能;28．变频调速过程中,为了保持磁通恒定,必须保持U/F=常数 ;29．变频器利用增加输出电压来提高电动机转矩的方法,称为 pwm ;30．变频器的平方率补偿法,过应用于和负载;31．变频器进行节能运行时,每次搜索周期在 s ,调整电压幅度在10% 以下;32．为了提高电动机的转速控制精度,变频器具有功能;33．变频器的转差补偿设定范围一般为 ;34．变频器的转差补偿原理是当电动机转速随着转矩的增加而时,通过内部计算机控制变频器的输出频率 ,用以补偿电动机转速的 ,使转速基本保持为设定值;35．变频调速系统中禁止使用反接制动;36．设置矢量控制时,为了防止漏电流的影响,变频器与电动机之间的电缆长度应不大于 ;37．一台变频器可以控制多台电动机;38．变频器的各种功能设置与有关;39．矢量控制是变频器的一种高性能的异步电动机控制方式;40．变频器的PID功能中,P指比例调节 ,I指积分调节 ,D指微分调节 ;41．变频器交流电源输入端子为R、S、T,根据应用电压不同,可分为220V单相和380V 三相两种规格,当三相时,接入R、S、T的R、S、T 端上,当单相时,接入R、S、T的R、T 端上;42．变频器的输出侧不能接移相电容或浪涌吸收器,以免造成开关管过流损坏或变频器不能正常工作;43．变频器与电动机之间不可连接控制电动机起动停止的开关,以免造成变频器空开跳闸及损坏;44．变频器输入控制端子分为数字量端子和模拟量端子;45．变频器运行控制端子中,FWD代表正传 ,REV代表反转 ,JOG代表点动 ,STOP代表停止 ;46．变频器中频率增益功能的用途是弥补外部设定信号电压与变频器内电压不一致问题；同时方便模拟设定信号电压的选择 ;47．变频器主电路由整流及滤波电路、逆变电路和制动单元组成;48．变频器回馈制动中有两个能量转换,分为机械能转换成电能和电热 ;49．频率控制功能是变频器的基本控制功能;控制变频器输出频率有以下几种方法：1 面板控制；2 电位器控制；3 远程控制；4 外端子控制频率 ;50．变频器具有多种不同的类型：按变换环节可分为交—交型和__交-直-交__型；按改变变频器输出电压的方法可分为脉冲幅度调制PAM型和_____脉冲宽度调制PWM__型；按用途可分为专用型变频器和___通用____型变频器;51．为了适应多台电动机的比例运行控制要求,变频器具有________频率增益__________功能;52．电动机在不同的转速下、不同的工作场合需要的转矩不同,为了适应这个控制要求,变频器具有_______转矩补偿____________功能;53．有些设备需要转速分段运行,而且每段转速的上升、下降时间也不同,为了适应这些控制要求,变频器具有______段速控制_____________功能和多种加、减速时间设置功能;54．直流电抗器的主要作用是改善变频器的输入电流的高次谐波干扰 ,防止电源对变频器的影响,保护变频器及抑制直流电流波动 ;55．输出电磁滤波器安装在变频器和电机之间;抑制变频器输出侧的谐波电压;56．变频器安装场所的周围振动加速度应不小于g;58.为了适应多台电动机的比例运行控制要求,变频器具有____回避频率___功能;59．电动机在不同的转速下、不同的工作场合需要的转矩不同,为了适应这个控制要求,变频器具有___转矩补偿___功能;60．有些设备需要转速分段运行,而且每段转速的上升、下降时间也不同,为了适应这些控制要求,变频器具有____段速控制__功能和多种加、减速时间设置功能;61．频率控制功能是变频器的基本控制功能;控制变频器输出频率有以下几种方法：1_____面板控制____；2 电位器控制；3 远程控制；4外端子控制频率;62．变频器接点控制端子可由以下信号控制其通断：1接点开关控制；2___晶体管开关__;63. 噪音干扰可能导致误动作发生,所以信号要离动力线100m 以上;三、简答题的同时须控制电源电压U1,试说明其原因;1.变频调速时,改变电源频率1答：在变频调速时,若f1下降,u1不变,则2.描绘三相异步电动机基频以下变频调速的机械特性曲线,并说明其特点;降低使电动机处于回馈制动状态,试说明其制动的原理,并描绘制3.变频调速时,由于1动前后的机械特性曲线;4.在定性分析变频电路时,大功率开关器件的工作状态有哪两种并画出其伏安特性曲线;答：有导通和截止两种;5.说明什么是脉冲宽度调制技术逆变电路的单极性控制和双极性控制有什么区别7.以三相桥式SPWM逆变电路为例,说明脉宽调制逆变电路调压调频的原理;8.变频器由几部分组成各部分都具有什么功能9.变频器的主电路由整流、滤波和逆变三大部分组成,试述各部分的工作过程;10.变频器是怎样分类的11．变频器为什么要设置上限频率和下限频率12．变频器为什么具有加速时间和减速时间设置功能如果变频器的加、减速时间设为0,起动时会出现什么问题加、减速时间根据什么来设置13．变频器的回避频率功能有什么作用在什么情况下要选用这些功能14．变频器的输出频率可以分段运行,分段运行又分为“程序运行”和“外端子控制运行”,解释这两种段速运行的主要区别;15．什么是基本U∕f控制方式为什么在基本U∕f控制基础上还要进行转矩补偿转矩补偿分为几种类型各在什么情况下应用16．变频器为什么要有瞬时停电再起动功能若变频器瞬时停电时间很短,采取什么样的再起动方法17．变频器的外控制端子中除了独立功能端子之外,还有多功能控制端子;多功能控制端子有什么优点18．变频器可以由外接电位器用模拟电压信号控制输出频率,也可以由升UP、降DOWN 速端子来控制输出频率;哪种控制方法容易引入干扰信号19．已知变频器为远距离操作,即操作室与变频器不在一处;为了知道变频器是正常运行还是停止,输出频率是多少,能否进行正、反转及停止控制,应该选用哪些控制端子来满足以上控制要求20． G11S变频器的多功能输入控制端子共有多少个这些多功能输入控制端子可预置多少种功能如将功能参数码设置为：E03=8,请问这是什么含义21． G11S变频器的多功能输出量监视端子共有多少个这些多功能监视端子可预置多少种功能如将功能参数码设置为：E21=2,请解释这是什么含义22．变频器的多功能输出量监视端子当有信号输出时,这个输出信号是模拟信号还是开关信号23．在多段速控制电路中,如果用3只开关控制X1、X2、X3的通断来得到7段速,这样电路虽然变简单了,但在使用中会有什么问题24．制动电阻如果因为发热严重而损坏,将会对运行中的变频器产生什么影响为了使制动电阻免遭烧坏,采用了什么保护方法25．具有抱闸控制功能的控制电路是怎样工作的变频器用什么信号作为抱闸信号26．在图3和图4两个并联控制电路中,如果变频器和控制台离的较远,哪个电路的抗干扰能力更强一些为什么图3 图4 27．既然变频器的输出频率可以从0Hz调节到额定频率以上,为什么有些场合还要采取一级齿轮降速传动28．既然矢量控制变频器性能优于基本U/f控制变频器,为什么很多应用场合还要选择基本U/f控制变频器29．为什么根据工作电流选取变频器,更能使其安全工作30．变频器的信号线和输出线都采用屏蔽电缆安装,其目的有什么不同三、分析题1．画出GTO的伏安特性曲线,并说明其工作原理;2．画出IGBT的输出特性曲线及转移特性曲线,并说明其工作原理;3．已知变频器为程序运行,其运行参数如下表;请根据运行参数选择功能参数码;4．变频器为段速运行,每个频率段由端子控制;已知各段速频率分别为：5Hz、20Hz、10Hz、30Hz、40Hz、50Hz、60Hz,请设置功能参数,并画出运行控制图；当第3段速10 Hz和第5段速40Hz的加、减速时间为加、减速时间3,请选择控制端子,并画出运行控制图;5．已知变频器的控制电路如图1所示;当外部报警THR端子有效时,变频器总报警输出端30A、30C闭合,发出声光报警,请设置“THR”功能端子和设置30A、30C的动作模式;图1 图26．在变频器的正反转控制电路中,如果由一只空气断路器控制主电路的通断电,用1只3位旋转开关控制其正反转与停止如图2所示,这将使控制电路变得很简单;请问这种控制方法有什么不足之处7．如图3所示,分析电阻R的作用;并说明KH热继电器作用是什么图3 制动电阻保护电路图4 电动机抱闸控制电路8．图4为电动机抱闸控制电路,当电动机停止转动时,变频器输出抱闸信号；当电动机开始起动时,变频器输出松闸信号,基于上述原理,试分析图中L、KD、VD2的作用;9．图5为变频器报警及保护控制电路;试分析其工作原理;图5 报警及保护控制电路图6三相桥式SPWM逆变电路10．图6为三相桥式SPWM逆变电路,试分析其调频原理;11．图7是由压力传感器组成的PID闭环控制系统;储气罐的压力由压力传感器测得,通过PID控制器加到变频器的模拟电流控制端,试分析该系统的恒压控制原理;图7 压力PID闭环控制图8 报警电路12．下图为变频器的报警控制电路,红灯为故障指示,绿灯为运行指示,试说明变频器正常工作时,各端子工作状态变频器故障跳闸时,各端子工作状态13．有一车床用变频器控制主轴电动机转动,要求用操作面板进行频率和运行控制;已知电动机功率为22kW,转速范围200~1450r/min,请设定功能参数;14．有三台变频器作联动比例运行;已知A机输出频率为40Hz,B机输出频率为30Hz,C 机输出频率为20Hz,请画出连接图并设置参数;15．已知电动机参数为：P N=30kW,U N=380V,I N=,f N=50H Z ,n N=1460r/min;变频器与电动;要求变频器在工作频段范围内线路电压降不超机之间距离为30m,最高工作频率为40Hz过2%,请选择导线线径;16．一变频器调速系统,其负载的阻转矩为88N·m,调速范围为0～335r/min,由4极电动机驱动,负载最大功率消耗;请选择驱动方案;17．频器的“频率设定信号增益”功能设定两台电动机的比例运行;已知A机为主机,输出频率为25Hz,B机的输出频率为50Hz,请设置各变频器的参数值;18．变频器由外端子控制频率的升、降速;已知最低输出频率为0Hz,最高输出频率为50H,请设置变频器的功能参数;Z19．频器控制工业洗衣机段速运行;已知各段速频率分别为：20Hz、40Hz、10Hz,各段速时间分别为30分钟、5分钟、15分钟;请设置功能参数,并画出运行控制图;。
《交流伺服与变频技术及应用》试题及答案
《交流伺服与变频技术及应用》试题及答案一、单项选择题（每小题2分，共20分）1. 在转速低于5000r/min、精度要求很高的场合，应优先选用的调速装置是……………（ B ）A. 变频器B. 交流伺服C. 交流主轴D. 机械变速2. 在廉价、低性能、小范围调速的场合，应优先选用的交流调速装置是…………………（ A ）A. 变频器B. 交流伺服C. 交流主轴D. 机械变速3. 变频器与交流主轴驱动器的主要区别是………………………………………… （ D ）A. 调速原理B. 电路结构C. 控制器件D. 控制对象（电机）4. 交流伺服和变频器逆变回路常用的电力电子器件是…………………………… （ B ）A. GTRB. IGBTC. 二极管D. 晶闸管5. 通用变频器的控制对象是………………………………………………………… （ B ）A. 伺服电机B. 感应电机C. 直流电机D. 专用电机6. 3~380V输入的变频器直流母线电压约为………………………………………… （ D ）A. 230VB. 320VC.500VD.610V7. 额定转速为3000r/min、磁极对数为4的伺服电机，其额定频率为……………（ D ）A. 50HzB. 100HzC. 133HzD. 200Hz8. 额定电压为3~AC380/480V的驱动器，其输入电压允许的范围为……………（ C ）A. 380~480VB. 325~552VC. 325~528VD. 342~528V9. 采用2线制控制时，CNC的M03/M04指令输出应连接到变频器的…………… （ C ）A. A1/ACB. A2/ACC. S1/S2D. S510. 机床调试时发现所有主轴转速都略低于指令转速，可以采取的措施是……… （ B ）A. 降低增益B. 提高增益C. 减小偏移D. 增加偏移二、多项选择题（每小题3分，共30分）1. 以下可用于机电设备速度控制的系统是……………………………………… （A、B、C、D）A. 交流传动B. 直流传动C.交流伺服D.直流伺服2. 以下属于安川交流伺服产品的型号是………………………………………… （A、B ）A. ∑IIB. ∑VC. CIMR-G7D. CIMR-A10003. 以下产型号中属于三菱变频器产品是…………………………………………… （A、C ）A. FR-A540B. MR-J3C. FR-A740D. CIMR-G74. 可实现感应电机的无级调速方案是……………………………………………… （B、C、D ）A. 变极B. 变频C. 调压D. 变转差率5. SGDV-120A01A驱动器的主要技术参数是……………………………………… （B、C、D ）A. 额定输出电流为120AB. 额定输入电压为3~200VC. 额定输出电流为12AD. 带位置脉冲输入接口6. 以下对SGMSV-20ADA电机描述正确的是……………………………………… （A、B、D）A. 高速小惯量电机B. 额定输出功率为2kWC. 额定输出电流为20AD. 额定输入电压为3~200V7. ∑V驱动器DI可直接连接的信号为………………………………………………… （A、B、C）A. 按钮B. NPN集电极开路输出接近开关C. 继电器触点D. PNP集电极开路输出接近开关8. 机床主轴控制应选用的变频器为…………………………………………………… （B、D ）A. 普通型变频器B. 紧凑型变频器C. 节能型变频器D. 高性能变频器9. CIMR-AB4A0005用于ND负载时，以下理解正确的是……………………… （A、B、C、D ）A. 额定输出电流为5.4AB. 可控制的电机功率为2.2kWC. 额定输入电压为3~AC400VD. 输入电源容量为6.1kV A10. 安川变频器DI信号可选择的连接方式有………………………………………… （A、B ）A. DC汇点输入B. DC源输入C. AC汇点输入D. AC源输入1. 某数控车床的X轴导程为6mm，Z轴导程为10mm，CNC分辨率为0.001mm，电机内置编码器为220 P/r，试计算并确定∑V 驱动器的电子齿轮比参数。
发电机变频技术考核试卷
C.提高电机运行效率
D.降低电机运行效率
5.变频调速系统中，以下哪个参数与电机转速无关？（）
A.频率
B.电压
C.电流
D.功率因数
6.以下哪种类型的变频器在工业应用中较为常见？（）
A.电压型变频器
B.电流型变频器
C.直接转矩型变频器
D.间接转矩型变频器
7.变频器对电机进行调速时，以下哪个参数会发生变化？（）
A.使用屏蔽电缆
B.正确接地
C.使用滤波器
D.减小输出电流
15.以下哪些类型的电机适合采用变频调速技术？（）
A.风机
B.泵类
C.传送带
D.所有类型的电机
16.变频调速系统中，以下哪些参数可以用来评估系统的节能效果？（）
A.电机的运行时间
B.电机的负载率
C.变频器的效率
D.系统的总功耗
17.以下哪些原因可能导致变频器输出频率不稳定？（）
A.输入电压波动
B.控制电路故障
C.电机负载变化
D.变频器散热不良
18.在进行变频器调试时，以下哪些步骤是必要的？（）
A.确认电机参数
B.设置基本的运行参数
C.进行电机负载试验
D.检查变频器散热系统
19.以下哪些是变频器运行过程中可能出现的故障？（）
A.输出短路
B.控制电路故障
C.电机过热
D.变频器内部元件老化
6.在发电机变频调速系统中，电机和变频器之间的电缆长度对系统性能没有影响。（）
7.直接转矩型变频器比电压型变频器具有更好的调速性能。（）
8.变频器在运行过程中，不需要进行任何维护检查。（）
9.变频调速系统可以减少电机的能耗，提高能源利用率。（）
变频器原理与应用复习试考题
变频器原理与应用复习是考题一、选择题1、 正弦波脉冲宽度调制英文缩写是C.A PWM B PAM C SPWM D SPAM2、对电动机从基本频率向上的变频调速属于 A调速。
A 恒功率B 恒转矩C 恒磁通D 恒转差率3、下列哪种制动方式不适用于变频调速系统 C .A 直流制动B 回馈制动 C 反接制动D 能耗制动4、对于风机类的负载宜采用 D 的转速上升方式。
A 直线型 B S 型 C 正半 S 型 D 反半 S 型6、型号为 FR-D720 变频器电源电压是AV.A 200 B 220 C 400D 4407、三相异步电动机的转速除了与电源频率、转差率有关 还与A有关系.A 磁极数 B 磁极对数 C 磁感应强度 D 磁场强度8、目前 在中小型变频器中普遍采用的电力电子器件是D。
A SCR B GTOC MOSFETD IGBT9、IGBT 属于B控制型元件.A 电流 B 电压 C 电阻 D 频率10、变频器的调压调频过程是通过控制B进行的。
A 载波 B 调制波 C 输入电压 D 输入电流11、变频器种类很多 其中按滤波方式可分为电压型和A型。
A 电流B 电阻C 电感D 电容12、在变频调速系统中 变频器的热保护功能能够更好地保护电动机的D.A 过热B 过流C 过压D 过载13、变频器是一种B设置 。
A 驱动直流电机 B 电源变换 C 滤波 D 驱动步进电机14、FR—A540 变频器操作面板上的 MON 指示灯在b发光.A 模式切换 B 监视模式 C 参数设定模式 D 运行模式15、FR-A540 变频器操作面板上的 EXT 指示灯在D发光。
A 模式切换 B 监视模式 C 参数设定模式 D 运行模式16、FR-A540 变频器操作面板上的显示屏幕可显示 C 位数字或字母。
A2B3C4D517、在 U/f 控制方式下 当输出频率比较低时 会出现输出转矩不足的情况 要求变频器具有 C 功能。
A 频率偏置 B 转差补偿C 转矩补偿 D 段速控制18、变频器常用的转矩补偿方法有 线性补偿、分段补偿和 B 补偿.A 平方根B 平方率C 立方根D 立方率19、平方率转矩补偿法多应用在B的负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北交通职业技术学院2011-2012学年第二学期
变频调速技术与应用 试题（A 卷）
一、 1、 正弦波脉冲宽度调制英文缩写是（A ）。
A ：PWM
B ：PAM
C ：SPWM
D ：SPAM
2、对电动机从基本频率向上的变频调速属于（ A ）调速。
A ：恒功率
B ：恒转矩
C ：恒磁通
D ：恒转差率
3、下列哪种制动方式不适用于变频调速系统（ C ）。
A ：直流制动
B ：回馈制动
C ：反接制动
D ：能耗制动
4、对于风机类的负载宜采用（ A ）的转速上升方式。
A ：直线型
B ：S 型
C ：正半S 型
D ：反半S 型
5、N2系列台安变频器频率控制方式由功能码（C ）设定。
A ：F009
B ：F010
C ：F011
D ：F012
6、型号为N2-201-M 的台安变频器电源电压是（ A ）V 。
A ： 200
B ：220
C ：400
D ：440
7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。
A ：磁极数
B ：磁极对数
C ：磁感应强度
D ：磁场强度
8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。
A ：SCR
B ：GTO
C ：MOSFET
D ：IGBT
9、IGBT 属于（B ）控制型元件。
A ：电流
B ：电压
C ：电阻
D ：频率
10、变频器的调压调频过程是通过控制（ B ）进行的。
A ：载波
B ：调制波
C ：输入电压
D ：输入电流
二：填空题（每空2分，20分）
1. 目前变频器中常采用 IGBT 作为主开关器件。
2. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应随f1 U1\F1=常数 按规律调节。
3. 矢量控制的规律是 3/2变换 、 矢量旋转变换 、 坐标变换 。
4. 变频调速系统的抗干扰措施有：
合理布线，消弱干扰源，隔离干扰 ，准确接地
三：判断题（10分）
( 1 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子 器。
( 0 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。
( 0 )3. 变频器调速主要用于三相异步电动机。
( 1 )的智能化表现为可以实现控制、保护、接口3大功能，构成混合式功率集成电路。
( 1 )5.转差率是指三相异步电动机同步转速与转子转速的差值比上同步转速
( 1 )6. 通过通讯接口可以实现变频器与变频器之间进行联网控制。
( 1 )7.电磁转矩的基本公式为9550M P T n
= ( 1 )8.电动机的反电动势E1=1114.44f k N m N Φ
( 1 )9.交-交变频由于输出的频率低和功率因数低，其应用受到限制。
( 0 )脉宽调制型变频，是靠改变脉冲频率来控制输出电压。
四：名词解释（10分）
1. 转差率:
2. 制动：
3. 跳跃频率:
4. 点动频率:
5.起动频率:
五：简答题（20分）
1.电动机拖动系统由哪些部分组成？
由控制系统、电动机、传动机构、生产机械等组成。
2.变频器的保护功能有哪些？
过电流保护、电动机过载保护、过电压保护、欠电压保护和瞬间停电的处理
3.变频器常见故障有哪些？
过电流、过电压、欠电压、变频器过热、变频器过载、电动机过载
4.当电动机的额定电压选定后，主要根据什么选取变频器容量
变频器的输出电流。
5．为什么要把变频器与其他控制部分分区安装？
避免变频器工作时的电磁干扰
六：综合题（20分）
1.某正、反转的变频调速系统，因用户有现成的PLC，故要求用PLC来进行控制，试画出该系统的电路图和梯形图。
2.完成变频器接线图（通过外部端子进行频率设定，STF实现STR正反转启动）。
