《采煤概论》电子教案 矿井地面生产系统及工业场地
采煤概论教案7
图10—1 单层布置上山采区准备方式—回风大巷；3--下部车场；4—轨道上山；5--运输上山；6—上部车场；7、7′--中部车场；区段回风平巷；9、9′--区段运输平巷；11—联络眼；12—采取煤仓；13--采区变电所14—绞车房；二、联合布置上山采区准备方式（一）共用采区上山的一种联合准备方式图10—2 共用采区上山的采区巷道联合布置1—阶段运输大巷；2—阶段回风大巷；3—共用运输上山；4—共用轨道上山；5--m1层区段运输平巷；6--区段溜煤眼；7--m1层区段轨道平巷；8—区段石门；9-- m2层区段运输平巷；10--m2层区段轨道平巷；11—采区煤仓；12—大巷车场采区轨道上山兼用于进风，运输上山兼用于回风。
（二）共用采区上山和共用区段平巷巷道联合布置两个薄及中厚和厚煤层m1和m2共用采区上山和共用区段平巷的一种联合准备方式如图10—3所示。
1．巷道掘进顺序2．生产系统图10—4 上山盘区联合布置准备方式1--岩石运输大巷；2—总回风巷；3--盘区材料上山；4--盘区轨道上山；8--回风斜巷；9--煤仓；10--m1层区段进风平巷层；11--区段运输平巷平巷；14--区段材料斜巷；15--区段溜煤眼；16—甩车场；17--无极绳绞车房；绞车房；20--绞车房回风巷；21—下层煤回风眼二、条带式准备方式图10—5 条带式准备方式1—运输大巷；2--回风大巷；3—材料大巷；4—煤仓；5—行人进风斜巷；6—工作面运输巷；7--工作面回风巷10—7 分层平巷水平式布置图10—8 分层平巷重叠式布置上区段工作面的运输平巷；1—上区段工作面的运输平巷；下区段工作面的回风平巷；2—下区段工作面的回风平巷二、上（下）山图10—12 单向斜甩绕道式车场1—运输上山；2—轨道上山；3—区段轨道平巷；4—甩车道；5—绕道图10—14 绕道式装车站采区下部车场运输上山；2—轨道上山；3—采区煤仓；4—大巷；5—人行道；6—材料车道；2—7—顶板绕道；8—采区石门；9—底板绕道装车站储车线这种车场通过能力大，但车场工程量较大，适用于大型采区。
中国矿业大学煤矿开采学电子教案

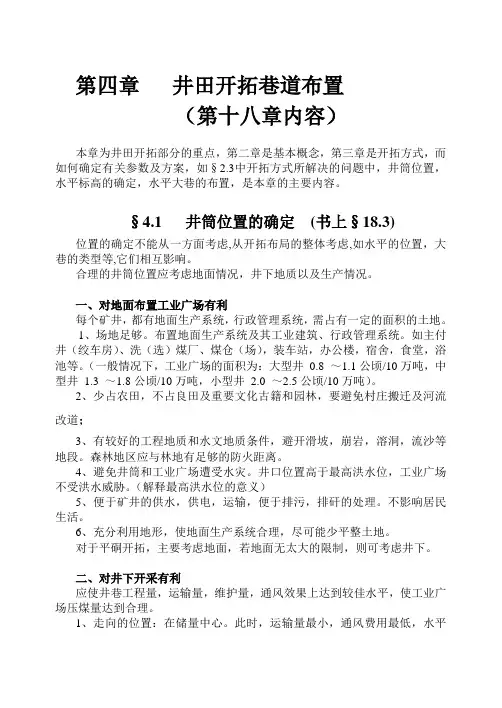

第四章井田开拓巷道布置（第十八章内容）本章为井田开拓部分的重点，第二章是基本概念，第三章是开拓方式，而如何确定有关参数及方案，如§2.3中开拓方式所解决的问题中，井筒位置，水平标高的确定，水平大巷的布置，是本章的主要内容。
§4.1 井筒位置的确定(书上§18.3)位置的确定不能从一方面考虑,从开拓布局的整体考虑,如水平的位置，大巷的类型等,它们相互影响。
合理的井筒位置应考虑地面情况，井下地质以及生产情况。
一、对地面布置工业广场有利每个矿井，都有地面生产系统，行政管理系统，需占有一定的面积的土地。
1、场地足够。
布置地面生产系统及其工业建筑、行政管理系统。
如主付井（绞车房）、洗（选）煤厂、煤仓（场），装车站，办公楼，宿舍，食堂，浴池等。
（一般情况下，工业广场的面积为：大型井0.8 ～1.1公顷/10万吨，中型井 1.3 ～1.8公顷/10万吨，小型井 2.0 ～2.5公顷/10万吨）。
2、少占农田，不占良田及重要文化古籍和园林，要避免村庄搬迁及河流改道；3、有较好的工程地质和水文地质条件，避开滑坡，崩岩，溶洞，流沙等地段。
森林地区应与林地有足够的防火距离。
4、避免井筒和工业广场遭受水灾。
井口位置高于最高洪水位，工业广场不受洪水威胁。
（解释最高洪水位的意义）5、便于矿井的供水，供电，运输，便于排污，排矸的处理。
不影响居民生活。
6、充分利用地形，使地面生产系统合理，尽可能少平整土地。
对于平硐开拓，主要考虑地面，若地面无太大的限制，则可考虑井下。
二、对井下开采有利应使井巷工程量，运输量，维护量，通风效果上达到较佳水平，使工业广场压煤量达到合理。
1、走向的位置：在储量中心。
此时，运输量最小，通风费用最低，水平接替易。
（解释运输量、通风问题）2、倾斜方向的位置1）、斜井：多数在井田边界外。
主要考虑地面和所选用设备所要求的倾角而决定地面的位置。
2）、立井：主要是第一水平工程量，总工程量和工业广场煤柱的关系。
采煤概论
《采煤概论》是2015年3月30日机械工业出版社出版的图书，作者是王绍留。
本书介绍了煤矿开采应掌握的煤矿地质、矿图等基础知识；系统地介绍了煤矿井田开拓、巷道掘进与支护、采煤方法、矿井主要生产系统、矿井通风和矿井5大自然灾害及其防治等基本知识，并对露天煤矿开采的基本知识作了简单介绍。
全书共分9个单元，内容包括煤矿地质、矿图、井田开拓、巷道掘进与支护、采煤方法、矿井主要生产系统、矿井通风、矿井灾害及其防治和露天开采等。
本书适合煤炭职业技术院校和成人教育院校矿山机电、矿井运输与提升、矿山地质、矿山测量、数字矿山技术专业及其他煤炭开采类相关专业使用，也可供广大煤矿工程技术人员参考。
前言第一单元煤矿地质1课题一地壳及地质作用1课题二煤的形成、分类及综合利用10课题三煤层的埋藏特征19课题四煤田地质勘探及煤炭资源储量22课题五影响煤矿生产的地质因素27第二单元矿图33课题一煤矿地质图33课题二采掘工程平面图46课题三煤矿常用其他矿图52第三单元井田开拓57课题一井田开拓基本知识57课题二井田开拓方式73课题三矿井采掘关系一92第四单元巷道掘进与支护96课题一钻眼爆破96课题二巷道支护113课题三装岩与调车131课题四掘进通风与综合防尘134 课题五巷道施工组织与管理l38 课题六综合掘进机掘进142第五单元采煤方法l46课题一采煤方法概述146课题二长壁采煤法采煤工艺154 课题三缓斜、倾斜煤层走向长壁采煤法l84课题四近水平及倾角较小缓斜煤层倾斜长壁采煤法195课题五急斜煤层采煤法199课题六厚煤层采煤法209第六单元矿井主要生产系统217 课题一矿井地面工业广场及地面生产系统217课题二矿井运输与提升系统220课题三矿井排水系统227课题四矿井动力供应系统232第七单元矿井通风245课题一矿井空气和矿井通风的任务245 课题二矿井通风阻力和通风动力252 课题三矿井通风方式和通风方法256 课题四矿井通风管理263第八单元矿井灾害及其防治269课题一矿井瓦斯及其防治269课题二矿尘及其防治279课题三矿井火灾及其防治286课题四矿井防水和排水292课题五冒顶事故及其预防296课题六矿山救护设备设施与救护301 参考文献310。
《采煤概论》电子教案
《采煤概论》电子教案第一、二章煤矿地质与矿图基础知识第一节地壳及其运动1、地壳是指地球表面及其以下的坚硬薄壳层，其厚度约为地球半径的1/400。
2、地壳的平均厚度为16km。
3、地壳是煤及其各种矿产资源形成和保存的地方。
4、地壳是由岩石组成的。
5、组成地壳的岩石种类很多。
按其成因，可分为岩浆岩、沉积岩和变质岩三大类。
6、岩浆岩是由高温熔融状态的岩浆喷出地表或侵入地壳的上部逐渐冷却、凝固而形成的岩石。
常见的岩浆岩有花岗岩、玄武岩、闪长岩、安山岩、流纹岩和辉长岩等。
7、沉积岩是在地壳表面环境中形成的岩石。
沉积岩在地表表层分布最广，它覆盖的面积约占地表面积的75%，是最常见的一类岩石，有许多重要的矿产资源就是沉积岩。
如煤、油页岩、盐矿、沉积铁矿、石灰岩等。
此外石油和天然气也生成于沉积岩中。
据统计，目前全世界每年开采的矿产资源75%来自沉积岩。
8、煤是一种主要由植物遗体转变而成的沉积岩，煤层的顶、底板岩层绝大多数也都是沉积岩。
因此，也可以说煤是一种天然形成的固体可燃有机岩。
9、变质岩是地壳内已经形成的岩浆岩、沉积岩或变质岩，受到高温、高压作用或岩浆侵入，使原有岩石的矿物成分、结构发生部分或全部变化而形成的一种新岩石。
常见的变质岩有石英岩、大理岩、片麻岩等。
二、地质作用1、促使地球的物质成分、构造和地表形态等方面发生变化的各种作用，称为地质作用。
2、根据地质作用能量来源和发生的地点不同，地质作用分为内力和外力地质作用两大类。
3、由地球的旋转能、重力能和地球内部的热能、化学能等引起整个地壳物质成分和地壳内部构造及地表形态发生变化的地质作用，称为内力地质作用。
4、内力地质作用包括地壳运动、岩浆活动、变质作用和地震作用。
5、外力地质作用是在地壳表面或接近地表的地方进行的地质作用，它们的能量来自地球以外，主要是太阳的辐射热能，因而这类地质作用称为外力地质作用。
6、外力地质作用分为：风化作用、剥蚀作用、搬运作用、沉积作用和固结成岩作用。
《采煤概论》课程教学大纲
《采煤概论》课程教学大纲一、课程性质及基本要求本课程是一门煤炭中等职业学校非采矿专业的主干课程，通过该课程的学习，使学生对煤矿生产的主要过程和基本技术知识有较为系统的了解，熟悉井下巷道布置和生产系统；了解煤矿常用的机电设备及煤矿开采工艺；懂得煤矿生产的基本安全知识及灾害防治技术，为进一步学习专业知识和职业技能，增强适应职业变化的能力打下基础。
二、教学内容及学时分配内容讲授模型课实训总学时绪论第一章煤矿地质与矿图基础知识1.1 地壳与地质作用1.2 煤的形成、用途与分类1.3 影响煤矿生产的地质因素1.4 煤田地质勘探及储量1.5 煤矿地质图第二章井田开拓2.1 井田开拓基本知识2.2 井田开拓方式2.3 开采水平的设置2.4 矿井采掘关系第三章矿井生产系统3.1 矿井地面生产系统3.2 井下生产系统第四章井巷掘进4.1 井巷掘进概述4.2 巷道掘进4.3 巷道支护4.4 立井开凿概述第五章采煤方法5.1 基本概念5.2 长壁采煤法5.3 放顶煤采煤法5.4 急倾斜煤层采煤方法5.5 连续采煤机房柱式采煤法5.6 其它类型采煤方法第六章矿井通风6.1 矿井通风的任务与矿内空气6.2 矿井通风阻力和通风动力6.3 矿井通风系统6.4 矿井通风构筑物第七章矿井灾害防治7.1 矿井安全生产法律法规7.2 矿井瓦斯及其预防1111111221221121122211111112111111122212121121122111116126817711437.3 矿井火灾防治7.4 矿尘危害及其防治7.5 矿井水灾的防治7.6 冒顶事故及其预防7.7 其它事故及其预防7.8 自救与互救第八章露天开采8.1 概述8.2 露天开采的主要工艺过程8.3 水污染及其控制第九章煤矿环境保护概述9.1 地表沉陷及治理9.2 大气污染及其控制9.3 露天矿开采及境界1 1 1 1 1总计4917975三、教学内容及要求绪论【理论讲授内容】了解煤炭生产的重要性，了解我国一次性能源的分布、比例、特点，了解我国煤炭工业发展概况。
《采煤概论》电子教案 矿井地面生产系统及工业场地
《采煤概论》电子教案矿井地面生产系统及工业场地一、教学目标1. 让学生了解矿井地面生产系统的基本组成和功能。
2. 使学生掌握工业场地的规划与布局原则。
3. 培养学生对矿井地面生产系统及工业场地的安全意识。
二、教学内容1. 矿井地面生产系统的基本组成a. 主井提升系统b. 副井提升系统c. 空气处理系统d. 给排水系统e. 供电系统2. 矿井地面生产系统的功能a. 煤炭提升与运输b. 空气质量控制c. 水资源管理d. 电力供应与分配3. 工业场地的规划与布局原则a. 安全距离b. 功能分区c. 交通便捷d. 环境保护a. 防火、防爆措施b. 防尘、防毒措施c. 应急预案d. 安全培训与管理三、教学方法1. 采用多媒体课件进行讲解，结合实物图片和示意图，使学生更直观地了解矿井地面生产系统及工业场地。
2. 利用案例分析，让学生参与讨论，提高学生的实际操作能力。
3. 安排实地考察，使学生亲身体验矿井地面生产系统及工业场地的运行情况。
四、教学安排1. 第1-2课时：讲解矿井地面生产系统的基本组成和功能。
2. 第3-4课时：讲解工业场地的规划与布局原则。
3. 第5-6课时：讲解矿井地面生产系统及工业场地的安全要求。
五、课后作业1. 结合所学内容，绘制矿井地面生产系统的基本组成示意图。
《采煤概论》电子教案矿井地面生产系统及工业场地六、教学目标1. 让学生理解矿井地面生产系统中各子系统的相互关系及其协同作用。
2. 使学生掌握工业场地建设中各项设施的合理配置方法。
3. 培养学生对矿井地面生产系统及工业场地运行维护的基本能力。
七、教学内容a. 各子系统在矿井生产中的作用b. 子系统之间的协同与配合c. 系统优化与集成2. 工业场地建设中设施的合理配置a. 生产设施与辅助设施的配置b. 设施规模与矿井规模的匹配c. 设施布局与作业效率3. 矿井地面生产系统及工业场地的运行维护a. 日常巡检与维护b. 故障处理与应急操作c. 系统升级与技术改造八、教学方法1. 通过互动讨论，让学生了解矿井地面生产系统各子系统之间的相互关系。
采煤概论讲义
采煤概论讲义第三章井田开拓的基本问题第一节煤田划分为井田煤田的范围相当广阔。
大的煤田面积可达数千平方公里，储量可达数百亿吨。
对于这样大的煤田，如果用一个矿井来开采，无论从技术上，经济上和安全上都是不合理的。
因此，在开发一个煤田时，应将煤田划分成若干较小的部分。
由若干个矿井进行开采。
划归一个矿井开采的那部分煤田称为井田。
有时煤田不很大，也可不划分井田。
由于行政或经济上的原因，往往将邻近几个井田划归为一个行政机构管理，而将这邻近的井田和起来称为矿区。
在煤田划分为井田时，以矿区总体规划为依据，要保证各井田有合理的尺寸和境界，使煤田各部分都能得到合理的开发。
一、划分的原则1．井田范围、储量、煤层赋存及开采条件要与矿井生产能力相适应对一个生产能力较大的矿井，尤其是机械化程度较高的现代化大型矿井，应要求井田有足够的储量和合理的服务年限。
生产能力较小的矿井，储量可少些。
矿井生产能力还要与煤层赋存条件、开采技术装备条件相适应，并要为矿井发展留有余地。
随着开采技术的发展，根据当前技术水平划定井田范围，可能满足不了矿井长远发展的要求。
因此，井田范围应适当划得大些，或在井田范围外留一备用区，暂不建井，以适应矿井将来发展的需要。
对于煤层总厚度较大，开采条件好，为加快矿井建设和节约初期投资而建设的中小型矿井，更应如此。
2．保证井田有合理的尺寸一般情况下，为便于合理安排井下生产，井田走向长度应大于倾斜长度。
如井田走向长度过短，则难以保证矿井各个开采水平有足够的储量和合理的服务年限，造成矿井生产接替紧张；或者在这种情况下为保证开采水平有足够的服务年限使阶段（水平）高度加大，将给矿井生产带来困难。
井田走向长度过长，又会给矿井通风、井下运输带来困难。
因此，在矿井生产能力一定的情况下，井田走向长度过长或过短，都将降低矿井的经济效益。
我国煤矿生产实践表明，井田走向长度应达到：小型矿井不小于1 ．5 km；中型矿井不小于4．0 km；大型矿井不小于7．0 km；特大型矿井可达10．0~15．0 km。
《采煤概论》教学大纲
河南理工大学《采煤概论》教学大纲英文名称：Introduction to Coal Mining课程编号：课程类型：选修课学时：32 学分：2适用对象：全校工科先修课程：煤矿地质、测量、制图使用教材：周英采煤概论,北京：煤炭工业出版社，2006. 国家“十一五”规划教材参考书：徐永圻主编（周英参编）.中国采煤方法图集.徐州：中国矿业大学出版社.1990陈炎光、徐永圻主编（周英参编）.中国采煤方法.徐州：中国矿业大学出版社.1991 陈炎光、徐永圻主编（周英参编）.中国煤矿开拓系统.徐州：中国矿业大学出版社.1996 陈炎光、徐永圻主编（周英、李化敏参编）中国煤矿高产高效.徐州：中国矿业大学出版社.2001周英. 综采工作面搬迁技术. 北京：煤炭工业出版社.1996周英. 普通放顶煤开采技术. 北京：煤炭工业出版社.1999周英. 煤矿生产技术基础知识. .徐州：中国矿业大学出版社.2002钱鸣高主编（勾攀峰参编）.矿山压力与岩层控制. 徐州：中国矿业大学出版社.2005 侯朝烔、勾攀峰.煤巷锚杆支护. 徐州：中国矿业大学出版社.1999李化敏等.厚煤层分层综采技术. 北京：煤炭工业出版社郭文兵等.条带开采的非线性理论研究及应用. 徐州：中国矿业大学出版社2005李东印等.矿井建设管理新模式的成功探索与实践.北京：煤炭工业出版社.2005一、课程性质、目的和任务《采煤概论》是我校几乎所有工科专业均需开设的主要选修课。
是一门系统地讲述矿山煤炭资源开采的基本理论与方法的课程。
通过本课程的学习，激发学生热爱矿山、增强建设祖国、献身煤炭工业的事业心和责任感，为今后从事矿业工作打下基础。
二、教学基本要求1．掌握矿井开拓及矿井开采设计的基本理论和主要方法。
2．了解矿井巷道掘进与支护。
3．掌握了解采煤方法、采煤工艺和回采巷道布置的基本理论和方法。
4．了解矿井通风与安全。
5．了解露天开采及煤炭地下气化的基本理论和主要方法。
采矿精品教程《采矿学》电子教案
倾斜长壁采煤法优点
（5） 对某些地质条件的适应性强，如：
倾斜断层 — 可沿断面伪斜布置； 淋水 — 仰斜开采； 瓦斯大 — 俯采。
（6） 技术经济效益显著 采面单产增加，巷道掘进率（m/万t）降低， 采出率（%）增加，工效（t/工）提高。
整理课件
倾斜长壁采煤法缺点
2、缺点 （1）长距离倾斜巷道辅运和行人困难； （2）当前采掘运机械设备不完全适应倾斜长 壁的要求； （3）大巷装车点多，可设带区，共用一个煤 仓。 阳泉一矿：4个分带共用一煤仓； 二道河子矿：5个分带共用一煤仓。 （4）下行回风 — 注意监测。
输送机：煤滚入下侧，不易装满，易断链。 4）当 时，采煤机不稳定，易翻倒。 措施：输送机设下部三角架，调平。
整理课件
回采工艺特点
2、俯采
1）水流入采面，工作条件差； 2）顶板相对稳定； 3）机组不稳定，易掉道。
整理课件
五、倾斜长壁采煤法评价及适用条件
（一）评价 1、优点 （1）巷道布置简单，巷道掘进及维护费低，投产快。 巷道掘进工程量少15%，相应工期短。 （2）运输系统简单，占用设备少。运输设备及辅助 人员可减少30。 （3）回采巷道沿煤掘进，易固定方向，采面可等长 布置，利于生产管理。 （4）通风系统简单，风路短，通风构筑物减少约 1/3。
整理课件
（三）放煤方式
放煤方式：放顶煤工作面放煤顺序、次数和放 煤量的配合方式
1、多轮、分段、顺序、等量放煤 2、多轮、间隔、顺序、等量放煤 3、单轮、间隔、多口放煤
（四）煤炭损失
整理课件
第四节 综采放顶煤长壁采煤法的应用
一、综采放顶煤与厚煤层分层开采相比 （1）有利于合理集中生产，单产高，效率
• 下行式— 先采顶分层，依次下行回采各分层，垮 落法管理顶板，称倾斜分层下行垮落采煤法。
采煤概论
一、开采水平大巷的布置
沿煤层走向布置，为水平或一个阶段运输服务的水平巷道，称为运输大巷。开采水平布置的核心问题是运输大巷的布置方式及位置的确定。
（一）运输大巷的布置方式
1.分层运输大巷
2.集中运输大巷
3.分组集中运输大巷
（二）运输大巷的位置
岩石大巷应与煤层保持一定的距离，以避开开采形成的支承压力的影响，距煤层的距离一般为10～30米。
三、地质作用
促使地壳物质发生运动和变化的各种作用称为地质作用。根据地质作用的能源和发生地点不同，地质作用分为：
1.内力地质作用
2.外力地质作用
四、地史及地层
第二节煤的形成、用途与分类
一、煤的形成过程
古代植物遗体转变成煤，是一个漫长、复杂的变化过程。按成煤作用的时间、影响因素及结果不同，大致可分为两个阶段。
（三）回风大巷的布置
二、井底车场
（一）井底车场硐室及运输线路
1.井底车场硐室
2.井底车场运输线路
（二）井底车场的调车方式
（三）井底车场的形式和特点
根据井筒形式、大巷运输方式以及大巷距井筒距离的不同，井底车场的形式亦不同。根据矿车在车场内运行的特点，不论是斜井还是立井，井底车场均可分为环行式和折返式两大类。
第一节井巷掘进概述
一、岩石的分级
二、围岩的分类
三、巷道断面形状及尺寸
（一）巷道断面形状
巷道断面形状种类很多，在我国煤矿井下最常用的为梯形、矩形和拱形、巷道断面形状的选择，主要取决于围岩坚固程度、矿山压力、巷道的服务年限、用途和支护方式等因素。一般情况下，服务年限较短的回采巷道，如区段平巷和开切眼等多用梯形或矩形断面。服务年限较长的开拓巷道，如井筒、井底车场、运输大巷和石门等用拱形断面。
2024采煤概论电子教案井田开拓方式
方式•井田开拓基本概念与分类•单一开拓方式分析•联合开拓方式分析•井田开拓方式选择原则及影响因素•典型案例分析与实践应用探讨•现代采煤技术发展趋势及其对井田开拓方式影响目录01井田开拓基本概念与分类井田开拓定义及作用井田开拓定义在煤田范围内，为采煤而开掘的一系列巷道及其相互连接构成的通道系统，称为矿井开拓系统。
井田开拓作用合理确定井筒位置、水平数目和阶段高度，正确选择开拓巷道布置方式，是矿井开拓设计的主要内容。
以垂直巷道作为主井和副井的开拓方式。
适用于表土较厚、倾角较大的矿层。
立井开拓以倾斜巷道作为主井和副井的开拓方式。
适用于表土不厚、倾角较小的矿层。
斜井开拓利用水平巷道进入矿体的开拓方式。
适用于山岭和丘陵地区，埋藏不深且倾角不大的矿层。
平硐开拓采用立井、斜井、平硐等两种或两种以上井硐形式开拓的方式。
适用于地形复杂、矿层埋藏条件多样的矿区。
综合开拓井田开拓方式分类联络巷连接相邻采区或同一采区内不同分层的巷道，用于通风、行人、运料等。
在采区内沿倾斜方向开掘的巷道，用于连接相邻阶段或不同水平。
石门与煤层走向垂直或斜交的岩石巷道，用于连接相邻采区或不同水平。
井筒是连接地面与井下各开采水平的通道，通常设有主井和副井两种。
水平大巷沿煤层走向开掘的水平巷道，用于运输、通风和行人等。
井田开拓系统组成要素02单一开拓方式分析井筒短，提升快，通风好，管线短，地面设施较简单；优点缺点适用条件井筒施工复杂，需用设备多，投资大，提升费用高；当井田的地形、地质条件不利于采用平硐或斜井开拓时，可考虑采用立井开拓。
030201井筒施工简单，初期投资少，提升费用低，井筒易于延伸；优点井筒长，通风路线长，管线长，地面设施较复杂；缺点当井田的地形、地质条件较简单，煤层埋藏不深，倾角不大时，可考虑采用斜井开拓。
适用条件优点巷道施工简单，建井快，不需大型提升设备，运输费用低；缺点受地形条件限制大，难以实现多井口开拓；适用条件当井田位于山岭、丘陵地区，地形高差大，煤层埋藏不深且倾角不大时，可考虑采用平硐开拓。
采煤概论-第六章 矿井其它生产系统
第六章矿井其它生产系统矿井生产系统包括地面生产系统和井下生产系统两部分。
地面生产系统通常包括地面提升系统、运输系统、排矸系统、选煤系统和管道线路系统。
此外，还有变电所、压风机房、锅炉房、机修厂、坑木加工场、矿灯房、浴室及行政福利大楼等专用建筑物。
对于水采矿井，地面还需设置高压泵房、脱水楼和煤泥沉淀池等。
这些生产系统和设备、建筑物所占用的地面场地，称为地面工业场地。
地面生产系统的主要任务是煤炭经过运输提升到地面后的加工和外运，还要完成矸石排放、动力供给、材料设备供应等工作。
井下生产系统有掘进、采煤和运输提升等三个主要过程，还有通风、排水、材料和动力供应等辅助生产系统。
而掘进和采煤是最主要的两项工作。
井下生产系统的主要任务是保证井下采煤、掘进、运输、提升、排水和通风等工作正常进行，把采掘出来的煤炭和矸石输送到地面，再和地面生产系统相衔接。
同时，将动力、材料和设备，送至所需地点。
第一节工业场地总体布置及地面生产系统类型一、工业场地总体布置工业场地是围绕井口布置的，其场址选定后，根据地面生产系统的特点，将各种建筑物、构筑物布置在工业场地范围内，并绘制工业场地布置平面图，以便按照设计进行施工，这项工作叫做地面工业场地的总平面布置。
工业场地的总体布置通常有以下两种方式。
（一）分散式这种布置方式的特点是工业场地内各建筑物与构筑物基本上单独修建和分散布置，建筑物的体积比较小，而数目较多。
目前，多数矿井属这种布置方式。
分散式布置方式适合图6-1 工业场地分散式布置示意图1—主井；2—主井提升机房；3—副井；4—副井提升机房；5—行政办公楼；6—区队办公楼；7—矿灯房；8—浴室；9—锅炉房；10—机修厂；11—洗煤楼；12—煤仓及外运泵房（二）综合式综合式布置的特点是把工业场地内的建筑物组合成大型综合建筑物，即所谓的同体建筑物。
采用综合式布置时，各建筑物与构筑物的组合，要最大限度地适合生产工艺过程的图6-2 工业场地综合式布置示意图1—主井同体建筑；2—副井同体建筑；3—行政办公福利联合建筑；4—选、储、运联合建筑主井同体建筑物中各单元都是与主井生产有联系的车间。
采煤概论教学大纲
《采煤概论》教学大纲一、说明本大纲是根据国家职业教育规划教材(中国劳动社会保障出版社2006年8月第一版)综采综掘专业教学计划的要求制定的，学制二年，学时60学时。
本课程的目的和任务：本课程作为工程测量、矿山地质、地质测量、采矿工程、通风与安全、综采、综掘等业的基础课程，是学习其它课程的前提，服从课程结构与教学计划的整体要求，不拘泥于教材的体例体系，力求体现高职教育的特点，突出实践教学环节，完成本课程高职教育的目标要求。
课程基本要求：通过对本门课程的学习，使工程测量、矿山地质、地质测量、采矿、通风与安全、综采、综掘等专业的学生掌握扎实的地质理论基础知识，运用地质学的基础理论，查明影响煤矿建设、生产的各种地质因素及其规律性，研究相应的处理方案和措施，保证煤炭资源的正常开采与合理利用。
二、学时分配（见表）三、绪论教学要求：使学生了解矿井井巷的有关概念掌握矿井生产系统教学内容：1、煤矿地质和矿图的基础知识2、煤矿矿井生产模型3、井巷命名4、矿井生产系统模块一煤矿地质与矿图基础知识课题一地壳和煤教学要求：掌握岩石及其分类，了解煤、煤层及煤系的概念教学内容：1、地壳与岩石2、煤、煤层和煤系3、我国的聚煤区及主要聚煤期课题二煤质教学要求：掌握煤的化学组成及煤质的主要指标了解煤的分类和用途教学内容：1、煤的化学组成2、煤质3、煤的工业分类4、煤的综合利用课题三煤层的赋存及地质构造的影响教学要求：掌握煤层的赋存状态，认识地质构造及对煤矿生产的影响，熟练掌握煤矿基本地质构造教学内容：1、煤层的赋存状态2、地质构造课题四矿图的基础知识教学要求：了解矿图的分类，掌握比例尺、坐标系和标高投影教学内容：1、矿图的种类2、矿图的比例尺3、坐标系统4、标高投影5、采掘工程平面图模块二井田开拓课题一井田开拓的基本知识教学要求：掌握矿井储量、年产量和服务年限的概念，熟悉井田开拓、井田内的再划分的概念教学内容：1、矿井储量、年产量和服务年限2、井田内的再划分课题二斜井开拓教学要求：掌握片盘斜井开拓及分区式多水平开拓教学内容：1、片盘斜井开拓2、分区式多水平开拓课题三立井开拓教学要求：掌握立井单水平上、下山开拓及立井多水平开拓教学内容：1、立井单水平上、下山开拓2、立井多水平开拓课题四综合开拓教学要求：掌握平硐开拓和综合开拓的基本知识教学内容：1、平硐开拓2、综合开拓模块三井巷掘进和支护课题一巷道断面形状、岩石工程分级和钻眼机具教学要求：掌握巷道断面形状、岩石的工程分级及围岩分类教学内容：1、煤矿巷道断面形状2、岩石的工程分级3、钻眼机具4、炸药课题二岩巷掘进教学要求：掌握钻眼爆破工作熟识装岩机的类型及原理教学内容：1、钻眼爆破工作2、钻眼工作3、爆破工作4、岩石装运工作课题三煤巷及煤岩巷掘进教学要求：了解煤巷、半煤岩巷的概念，掌握煤巷施工工艺及半煤岩巷钻眼爆破法工艺教学内容：1、煤巷掘进2、半煤岩巷掘进课题四巷道支护教学要求：掌握普通支护的概念，熟识锚杆、喷射混凝土支护及联合支护的概念，了解各种支护的类型教学内容：1、普通支架2、锚喷支护3、喷射混凝土支护4、组合锚杆支护模块四采煤方法课题一采煤方法的概念、分类及应用教学要求：掌握采煤方法的概念了解采煤方法的分类教学内容：1、基本概念2、采煤方法课题二矿山压力与控制教学要求：掌握矿山压力、矿压显现的概念了解采煤工作面支撑压力的分布规律教学内容：1、煤层顶板的分类2、矿山压力3、回采工作面矿压显现规律4、老顶初次来压5、老顶周期来压课题三走向长壁采煤法教学要求：掌握采区巷道布置的概念及走向长壁采煤法巷道布置的类型，熟悉单一走向长壁采煤法采区巷道系统和生产系统教学内容：1、走向长壁采煤法巷道布置2、走向长壁采煤法回采工艺课题四倾斜长壁采煤法教学要求：掌握倾斜长壁采煤法的概念及倾斜长壁采煤法巷道布置的类型及特点教学内容：1、巷道布置2、回采工艺课题五厚煤层采煤法教学要求：掌握厚煤层采煤法的分类，熟悉倾斜分层下行垮落走向长壁采煤法，了解倾斜分层上行充填走向长壁采煤法及水砂充填系统教学内容：1、倾斜分层下行垮落走向长壁采煤法2、倾斜分层上行充填走向长壁采煤法课题六放顶煤采煤法教学要求：掌握放顶煤采煤法的概念，放顶煤采煤法液压支架的类型、特点及应用教学内容：1、放顶煤采煤法的概念及类型2、放顶煤开采支护设备3、放顶煤法工艺课题七急倾斜煤层开采教学要求：掌握急斜煤层开采的特点及巷道布置教学内容：1、伪倾斜柔性掩护支架采煤法2、水平分层和斜切分层采煤法3、急斜煤层水平分段放顶煤采煤法课题八水利采煤法教学要求：了解水力采煤法的概念，熟悉水力采煤法的类型及采煤工艺教学内容：1、水力采煤总述2、水力采煤法3、水力运输和提升模块五矿井通风与安全课题一矿井通风教学要求：掌握矿井通风的方法及方式教学内容：1、通风方法2、通风方式3、矿井通风机4、矿井通风设施课题二矿井瓦斯与矿尘教学要求：掌握矿井瓦斯的性质及瓦斯爆炸条件教学内容：1、瓦斯及其涌出2、瓦斯爆炸及其预防措施3、煤和瓦斯突出预防措施课题三矿井水灾防治与预防教学要求：了解矿井火灾发生的条件和危害掌握矿井透水预兆教学内容：1、矿井火灾及构成要素2、矿井火灾的分类3、矿井火灾的危害4、外因火灾的预防5、矿井水的来源、危害及原因6、井下防水模块六矿井排水及压风课题一矿井排水教学要求：掌握矿井排水系统的布置，了解矿井排水设备及离心式水泵的工作原理教学内容：1、矿井排水系统2、矿井排水设备课题二矿井压风教学要求：掌握活塞式空压机的工作原理，了解压风机的辅助设备教学内容：1、活塞式空气压缩机2、压风机站及辅助设备模块七矿井供电课题一矿井供电系统教学要求：掌握煤矿企业对供电的要求及负荷分类，煤矿电源、电压等级教学内容：1、煤矿的电源和常用的电压等级2、煤矿供电系统3、煤矿企业对供电的要求及负荷分类课题二矿井电气设备教学要求：掌握煤矿常用变压器的类型及电气开关的型号、用途，了解各种煤矿电缆的种类、构造教学内容：1、煤矿常见的几种变压器2、开关设备3、电力电缆模块八矿井生产系统级设备课题一工业场地总体布置及选煤系统教学要求：掌握工业场地的布置原则教学内容：1、工业场地的选址和总平面布置原则2、工业场地布置方式课题二矿井运输与提升系统教学要求：掌握矿井运输与提升方式教学内容：1、运输与提升方式2、运输与提升设备模块九煤矿环境保护概要课题一地表破坏及复田教学要求：掌握煤矿开采对地表的破坏及地表塌陷的整治方法教学内容：1、结合排矸复田造地2、结合电厂排灰充填塌陷区覆地3、挖深垫浅综合治理塌陷区课题二大气污染及其防治教学要求：掌握大气污染源及其主要大气污染物教学内容：1、加强锅炉、工业窑炉的管理和改造2、发展矸石电站3、开发利用矿井瓦斯4、发展煤的气化液化5、发展工、民用型煤课题三水体污染及其治理教学要求：掌握水是宝贵的自然资源，及水体污染控制的基本途径教学内容：1、矿井水2、洗煤水3、医院污水4、火药厂废水5、电镀废水四、课程的性质和适用对象《采煤概论》是工程测量、矿山地质、地质测量、采矿工程、通风安全技术、综采、综掘等专业的必修专业基础课，适用于三年制工程测量、矿山地质、地质测量、采矿工程、通风安全技术综采、综掘等专业大中专院校教学使用。
【采矿课件】第十九章矿井地面生产系统及工业场地
第三节 矿井地面工业场地
二、地面工业场地的平面布置
– – – – – – – – – – 1)为主井服务的建筑物、构筑物 2)为副井服务的建筑物、构筑物 3)为煤炭贮存外运服务 4)对原煤进行技术加工的筛分楼、选煤厂。 5)动力系统 6)风机房 7)材料库 8)矸石场 9)修理厂 10)行政、生活福利设施
第一节 概述
• 确定地面生产系统和布置地面工业场地的影响因素很多， 以下几个方面：
– 1)矿井的开采方法及提升方式 – 不同的井筒型式、开拓方式和采煤方法，都有它相应的生产系统， 因而地面建筑物、构筑物的布置和相对位置也有所不同。 – 2)煤的性质及用户对煤质的要求 – 不同的工业用户对煤炭使用有不同的质量标准，必须根据煤的性 质、使用对象，考虑地面生产系统的配置。 – 3)矿井的井型及服务年限 – 矿井井型及服务年限，决定着有关建筑物和构筑物的规模与技术 质量标准，从而也影响着地面工业场地的面积和布局。 – 4)工业场地的工程、水文地质条件及地形，气候条件 – 矿区的工程地质、水文地质、地形及气候条件对矿井的工业场地 平面布置影响很大。 – 5)矿井的发展远景及与邻近企业的关系
第二节第二节矿井地面生产系统的类型矿井地面生产系统的类型矿井开采出来的煤除包含有用的可燃物炭外还含有一些有害的杂质如灰分水分硫分磷分企业文化就是传统氛围构成的公司文化它意味着公司的价值观诸如进取守势或是灵活这些价值观构成公司员工活力意见和行为的规范
河南理工大学 《采煤概论》精品课程
第
19章
矿井地面生产系统及工业场地
• 矿井地面要有防火、自来水设备、净水和排水设备， 其建筑物有蓄水池、沉淀池，水塔、水泵房等。
思考题
• • • • • 1、矿井地面生产系统有哪些内容组成？ 2、影响地面工业场地布置的因素有哪些？ 3、地面生产系统可分为哪几种类型？ 4、选择矿井地面工业场地的基本要求是什么？ 5、矿井工业场地建筑物与构筑物主要有哪几类？
采煤概论教学内容
结合本校的办学定位、人才培养目标和生源情况，说明本课程在专业培养目标中的定位与课程目标本校是原煤炭工业部部属高校，在划归地方后，学校提出目标定位是：坚持“育人为本，崇尚学术”的办学理念，大力实施“质量兴校，特色强校”战略，“经过不懈努力，把学校建成多学科协调发展，地矿学科部分领域达到国内领先、国际先进水平，在能源科学和工程技术方面特色鲜明，优势明显，若干理学和新兴交叉学科领域取得突破，在国内外有一定影响的高水平教学研究型大学。
成为省内一流的高级工程技术与管理人才培养基地、国家重要的煤炭科学技术研发基地和安全生产技术人才培养基地”；服务面向定位：“立足河南、面向全国，服务地方、服务行业、服务社会”；人才培养规格定位：“培养基础知识扎实、勤奋实干、具有创新精神、实践能力和创业能力的应用型高级专门人才”。
近年来，随着学校内涵建设和学校声望的提高，学校生源情况越来越好，2006年第一志愿上线率达到120%以上。
《采煤概论》是体现我校矿业特色和优势的主要课程。
通过这门课程的学习，不仅使学生了解采矿的基本理论、基本概念，更重要的是使学生明确所学专业在煤矿生产建设中的位置，建立了采矿与其它非采矿专业的桥梁，尽而使学生认识到自己所学专业如何与采矿有机的结合，如何把自己的专业知识应用到采矿工程中，以建立起具有采矿特色的相关专业体系。
通过在相关专业开设《采煤概论》课程，使学生建立了矿井地质、矿山测量、矿山机械、矿山电工、矿业经济、矿山管理、矿山环境保护、矿山通信、计算机在煤矿中的应用等具有明确矿业特色的知识体系。
可见，通过开设《采煤概论》课程，有力的支持了学校的办学优势和特色、支持了学校的办学定位和人才培养目标。
知识模块顺序及对应的学时《采煤概论》课程针对不同专业及其先修课程的特点，制定了相应的教学大纲和课程教学计划。
（1）36学时教学安排课程的重点、难点及解决办法课程重点：使非采矿专业的学生了解矿山基本知识，了解煤炭工业发展现状及趋势，掌握煤矿开采的基本概念、基本理论，熟悉矿井生产系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
思考题
• 1、矿井地面生产系统有哪些内容组成？ • 2、影响地面工业场地布置的因素有哪些？ • 3、地面生产系统可分为哪几种类型？ • 4、选择矿井地面工业场地的基本要求是什么？ • 5、矿井工业场地建筑物与构筑物主要有哪几类？
8
• 矿井开采出来的煤，除包含有用的可燃物(炭)外还 含有一些有害的杂质，如灰分、水分、硫分、磷分 等。
5
第三节 矿井地面工业场地
一、选择矿井地面工业场地的基本要求
• 工业场地是围绕井口布置的。在选择工业场地场址时，除了 考虑井筒位置外还应符合以下基本要求：
– 1)场地内应有一定的平整地面，以利布置各种地面生产系统和所有建 筑物、构筑物。要充分利用地形以缩短和简化物料的运输，并使场内 的土石方工程量最少。
有设施的可能性
6
第三节 矿井地面工业场地
二、地面工业场地的平面布置 • 1)为主井服务的建筑物、构筑物 • 2)为副井服务的建筑物、构筑物 • 3)为煤炭贮存外运服务 • 4)对原煤进行技术加工的筛分楼、选煤厂。 • 5)动力系统 • 6)风机房 • 7)材料库 • 8)矸石场 • 9)修理厂 • 10)行政、生活福利设施 • 矿井地面要有防火、自来水设备、净水和排水设备，其建筑物
《采煤概论》电子教案 矿井地面生产系统及工业场地
第一节 概述
• 确定地面生产系统和布置地面工业场地的影响因素很多， 以下几个方面：
– 1)矿井的开采方法及提升方式 – 不同的井筒型式、开拓方式和采煤方法，都有它相应的生产系统，
因而地面建筑物、构筑物的布置和相对位置也有所不同。 – 2)煤的性质及用户对煤质的要求 – 不同的工业用户对煤炭使用有不同的质量标准，必须根据煤的性
质、使用对象，考虑地面生产系统的配置。 – 3)矿井的井型及服务年限 – 矿井井型及服务年限，决定着有关建筑物和构筑物的规模与技术
质量标准，从而也影响着地面工业场地的面积和布局。 – 4)工业场地的工程、水文地质条件及地形，气候条件 – 矿区的工程地质、水文地质、地形及气候条件对矿井的工业场地
平面布置影响很大。 – 5)矿井的发展远景及与邻近企业的关系
– 2)工业场地的位置应便于和标准轨铁路、公路衔接，并使专用的铁路、 公路土石方和桥涵工程量最小。
– 3)场址不应选择在受洪水威胁和有内涝的地点。在平原地区，还应考 虑场内雨水、污水排出的可能性。
– 4)工程地质条件较好，地下水位较低，同时，应避开滑坡、溶洞、流 砂，采空区等不良影响。
– 5)选择场址时应考虑供电、给水方便。 – 6)场址附近便于排矸及综合利用。 – 7)与已建成的矿井、或其它企业及居住区毗连时，应考虑充分利用已
• 如果矿井的规模很大，需要采取分期建设时，则工业场地 应留有发展的余地，若矿井附近有其它企业存在，则应考 虑某些设施共用的可能性。
4
第二节 矿井地面生产系统的类型
• 地面生产系统可以分为四种类型。
– 1)无加工设备的地面生产系统 – 2)设有选矸设备的地面生产系统 – 3)设有筛分厂的地面生产系统 – 4)设有洗选厂的地面生产系统
