机柜结构件设计规范

3.0
0.69
5.31
表2
2.3下料尺寸不大于板材规格
受板材尺寸规格的限制,下料单中不得出现冷板均大于1250mm的尺寸,2.5和3.0的镀锌板均大于1400mm的尺寸,不锈钢板均大于1220的尺寸.如冷板出现1310*1450的尺寸就无法下料.
2.4有组焊要求的钣金件沿长边下料.
为了减少组焊时间,箱体长边应该用折弯成形,短边留做拼焊.当MB,ME宽度方向尺寸大于高度方向尺寸时,应该将上下堵头改成左右堵头.其余拼焊的箱体分解方向参照此原则执行.
结构件具有良好的加工工艺性有利于提高生产效率和产品质量,有效降低成本.
我公司钣金结构件主要生产工序为剪板,数冲,折弯,辊轧,普冲,组焊,装配等,本规范通过阐述每一种加工方式所需要注意的工艺要求,提出了对钣金结构件设计所必须遵循的原则.
1.3关键词
剪板,数冲,折弯,辊轧,普冲,组焊,装配
2.剪板下料
2.1板材的种类及尺寸规格
当圆孔直径大于φ10时,孔边距按照L<25mm计算.
表4
4.5复杂折弯形状需验证是否可加工.
通常设计过程遇到的折弯形状有以下几种
4.5.1
最小尺寸b=d+r+t,另外折边h在折弯机下模固定块以内时,h<H+t
4.5.2
最小尺寸b=d+a
4.5.3
翘边最小折弯形状需要按照上图进行验证.
4.5.4四边封闭的盒体形状折边高度需要小于折弯上模尺寸(100)以免发生干涉.
本规范由机柜技术部提出。
本规范主要起草和解释部门：机柜技术部
本规范主要起草人员:
本规范主要评审人员:
本规范批准部门:
机柜结构件设计规范
1.范围和简介

配电箱柜的技术指标规范及设计要求

配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。

2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。

3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。

4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。

5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。

二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。

2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。

3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。

4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。

三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。

2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。

3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。

4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。

5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。

6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。

(完整版)机柜技术要求.docx

技术规范书机柜设备 /材料采购项目技术规范书二○一六年五月1机柜技术要求1.1使用条件工作温度： -5℃ ~ +40℃相对湿度：≤ 85%（ +30℃时）大气压力： 70~106kPa贮运温度： -25℃ ~ +55℃1.2外观要求机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底。

金属件无毛刺、无锈蚀。

走线布置合理并符合规范，保证布线后整体外形美观。

机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。

门板开孔均匀。

机柜标志应齐全、清晰、色泽均匀、耐久可靠。

机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。

机柜及其附属部件、涂覆层、标志、饰物等均应采用阻燃材料。

机架为 19”标准框架结构，正、背、侧门及顶板为黑色（颜色甲定）。

1.3机柜尺寸、结构及配置机柜外形尺寸定义如下图。

顶板H正面背面侧板框架底板h0DW机柜外形尺寸示意图IDC 机柜为前进风机柜。

机柜尺寸（高度 H×宽度 W×深度 D）=2200mm×600mm×1100mm。

1.4基本结构机柜按照标准 YD5083 《电信设备抗地震性能检测规范》要求，带载 500kg 通过 8 级及以上烈度结构抗地震测试。

机柜可以并列安装，随机应配有并柜连接件。

并列排放的机柜间应有侧板隔离。

机柜的水平调节角及底轮可自由拆卸，方便机柜整体搬移 ,每台机柜都能够平整的放置在底座上，并使用连接螺栓与底座连接固定。

机柜用料及螺丝、螺钉等联接器件均应为经过不锈处理材料。

机柜需要配置和机柜配套螺丝、螺帽。

机柜整体净载重达到1000kg 以上，保证在长期承重情况下各部件不变形弯曲,按要求提供检测报告。

内部结构机柜内部应设置 4 根安装立柱，用于安装设备和固定层板。

安装立柱能够前后移动调节。

安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 19520.1和 GB/T 19520.2 的要求。

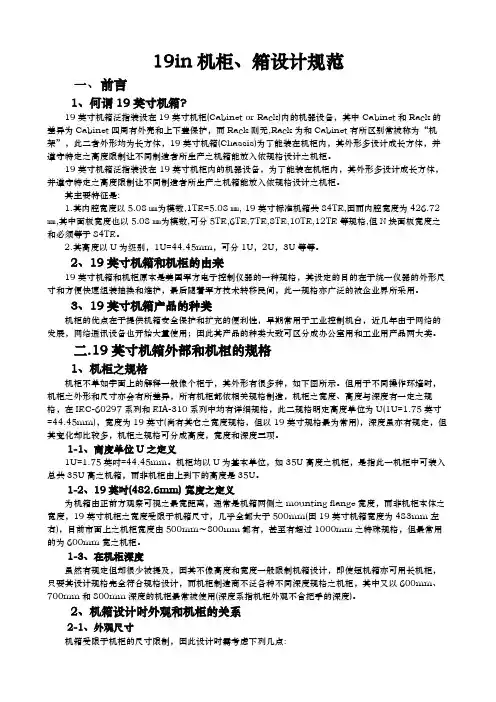

19in机柜.箱设计规范标准

19in机柜、箱设计规范一、前言1、何谓19英寸机箱?19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

其主要特征是:1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。

2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。

2、19英寸机箱和机柜的由来19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。

3、19英寸机箱产品的种类机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。

二.19英寸机箱外部和机柜的规格1、机柜之规格机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。

但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸=44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。

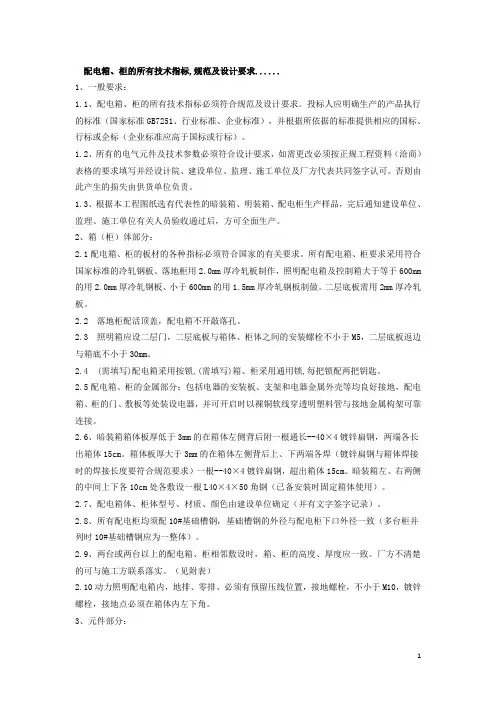

配电箱、柜的所有技术指标,规范及设计要求
