PPR管的规格标识:

DN15,DN20,DN25是外径。四分管和六分管的直径

1 英寸=25.4毫米=8英分

1/2 是四分(4英分) DN15

3/4 是六分(6英分) DN20

2分管DN8

DN20【4分】型号

DN25【6分】型号

DN32【1寸】型号

4分管DN15

6分管DN20

1′DN25

型号的换算：

以下L20X1/2F表示：PPR端为L20直径，内牙端为1/2（4分）15丝牙。

DN20：外径为20的PPR管，俗称4分管，丝牙1/2俗称4分也是15丝。

DN25:外径为25的PPR管，俗称6分管，丝牙3/4俗称6分也是20丝。

DN32:外径为32的PPR管，俗称1寸管。

按照正规的叙述不好理解，你可以这样好记：（4分管）（6分管)的“分”.“寸”它既不是内径也不是外径，它是为了大家统一尺寸，方便管件和管线中相关设备之间的连接而人为的规定的一个直径俗称，它对应的是国际上用的公称直径（DN）。你可以这样理解：公称直径（DN）是国际上用的，“分”.“寸”是英国用的（实际是英制，并非英国专用的，你只是这样意念去理解），可全世界用的也不少（其实这都是习惯造成的）。由于英制中“分”.“寸”是8进制，也就是说8分等于1寸，所以1/8;2/8;3/8;4/8;5/8;6/8;7/8;8/8就分别指的是1分2分3分4分5分6分7分8分，这样再明白不过了，现在你完全可以用数学分式去理解他了，化简分子分母得

1/8;2/8=1/4;3/8;4/8=1/2;5/8;6/8=3/4;7/8;8/8=1/1=1，成了1/8; 1/4; 3/8; 1/2; 5/8; 3/4; 7/8; 1。这下你明白了为什么1/4叫2分，因为它是2/8变过来的；1/2叫4分因为它是4/8变过来的；3/4叫6分因为它是6/8变过来的；同理为什么1又1/4叫1寸2；1又1/2叫1寸半；1又3/4叫1寸6了吧 . 其实都是世界语言不同惹的祸，如果都是汉语，完全可以直接说1号管，2号管，3号管。。。。

20*1/2 内丝弯头的20和1/2都是指公称直径。

20*1/2 内丝弯头的功能就是在拐弯处连接塑料管道和金属水管。

塑料管道和金属管道的公称直径是不相同的，所以要分别标示出来。20就是塑料管道的公称直径，1/2是金属管道的公称直径。

金属水管连接通常是采用罗纹连接。金属管的罗纹都是外螺纹，管件的螺纹就有外螺纹和内螺纹两种。

塑料管道连接通常采用套接。也就是塑料管件的内径等于塑料管的外径。塑料管可以涂抹相应胶水后直接插入管件。

管和管件直径尺寸是不一样的，为了便于生产、设计、施工等通用，所以就有了公称直径。金属水管和塑料水管的公称直径含义是不同的。所以要分别表示。我国的公称直径是采用国际制。如15的金属水管中的15就是公称直径。它既不

是内径也不是外径，而只是名义上的直径。我国的计量单位虽然都有法定单位，而且动是采用国际制，但是由于历史的原因，还有个别的地方沿用了旧制，如管螺纹的公称直径就暂时保留了英制，1/2就是指管螺纹的公称直径是1/2英寸。也就是15管道采用的管螺纹公称直径。工程中说15的金属管道螺纹连接就一定是采用1/2英寸的管螺纹。所以1/2英寸和15就是同一种公称直径。

20*1/2也可以说是表示20的塑料水管和15 的金属水管的连接。

1.2′ DN32

1.5′ DN40

2′DN50

2.5′ DN65

3′DN80

4′DN100

5′DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

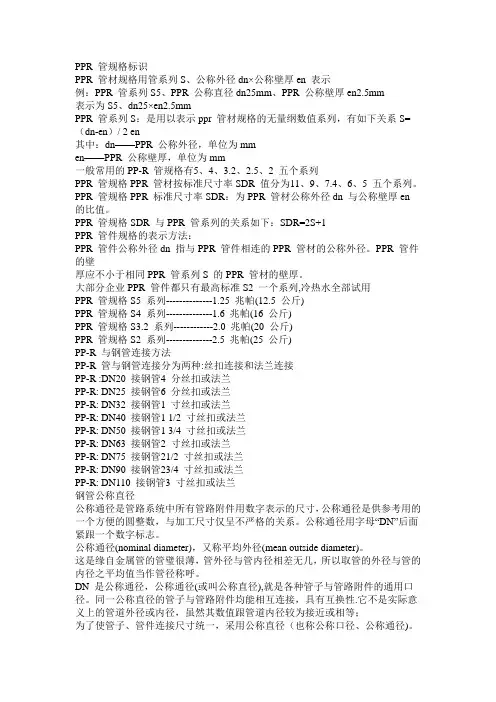

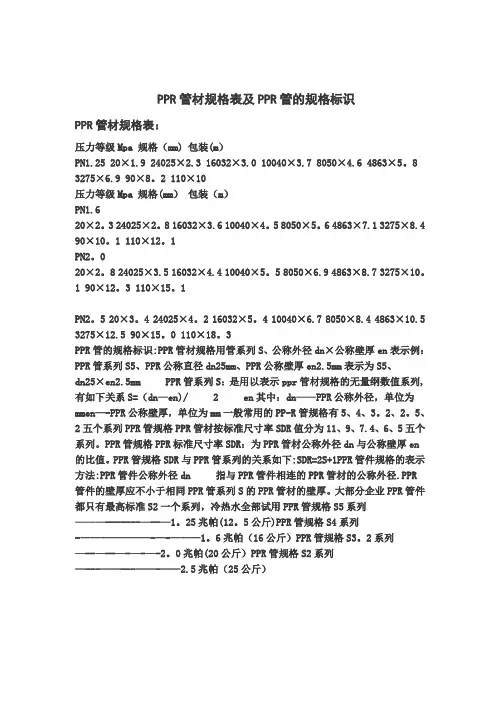

PPR管材规格用管系列S、公称外径dn×公称壁厚en表示

例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm

表示为S5、dn25×en2.5mm

PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en

其中：dn——PPR公称外径，单位为mm

en——PPR公称壁厚，单位为mm

一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列

PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。

PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1

PPR管件规格的表示方法：

PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。

大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用

PPR管规格S5系列--------------1.25兆帕(12.5公斤)

PPR管规格S4系列--------------1.6兆帕(16公斤)

PPR管规格S3.2系列------------2.0兆帕(20公斤)

PPR管规格S2系列--------------2.5兆帕(25公斤)

PP-R与钢管连接方法

PP-R管与钢管连接分为两种:丝扣连接和法兰连接

PP-R :DN20接钢管4分丝扣或法兰

PP-R: DN25接钢管6分丝扣或法兰

PP-R: DN32接钢管1 寸丝扣或法兰

PP-R: DN40接钢管1 1/2寸丝扣或法兰

PP-R: DN50接钢管1 3/4寸丝扣或法兰

PP-R: DN63接钢管2寸丝扣或法兰

PP-R: DN75接钢管21/2寸丝扣或法兰

PP-R: DN90接钢管23/4寸丝扣或法兰

PP-R: DN110接钢管3寸丝扣或法兰
