高二物理交变电流练习题(附答案)

合集下载

交变电流习题(答案解析)

一. 教学内容：专题一交变电流［教学过程］一. 交流电：1. 交流电：大小和方向随时间作周期性变化的电流。

如：￥2. 正弦交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场轴匀速转动。

（1）电动势的产生：,③任意时刻t，线圈从中性面转过角度θ=ω·t说明：①交流电的峰值与线圈转轴位置和线圈形状都无关。

②交流电瞬时表达式是正弦或余弦，取决于计时零点线圈所处位置。

-（2）外电路闭合，R外，r（3）线圈转动一圈，交流电变化一个周期，电流方向变化两次。

（每经过中性面时，e=0，i=0，电流方向将发生改变）~3. 描述交流电变化规律：4. 描述交流电物理量：.（5）有效值：根据交流电热效应利用等效原理规定：让交流电和恒定电流通过同样阻值的电阻，在相等时间内产生的热量Q相等，则恒定电流的值为交流电有效值。

式交流电，依据定义Q交=Q直求有效值。

…（2）通常所说交流电值均指交流电的有效值。

秒电流方向改变100次）交流电器的铭牌上标明U额、I额是有效值，交流电表（电压表、电流表）读数也是有效值。

（3）计算通过电量，用平均值，计算交流产生热量，电功率用有效值。

Q=I2Rt，P=I2R二. 变压器1. 主要构造：输入线圈（原、初级）、输出线圈（副、次级）、闭合铁芯、符号：2. 工作原理：原线圈输入交流电U1，在铁芯中产生变化的磁通量，这样原线圈产生自感，副线圈产生电磁感应，反过来，副线圈在铁芯中产生变化的磁通量，引起原线圈的电磁感3. （1）理想变压器：传输交流电能时，自身不消耗电能。

P2=P1。

①原、副线圈没有电阻，不产生焦耳热，不计铜损。

③不计铁芯内电磁感应，即不计铁损。

?注：￥三. 远距离输电1. 输电原理：输电线总电阻R线，输送电功率P，输电电压U。

2. 高压输电原理：已知P输，输电电压U，输电线电阻R线，n1，n2，n3，n4。

/【典型例题】例1. 如图所示，N=100匝的正方形线圈，边长L=10cm，电阻r=1Ω，在匀强磁场中，B=，以n=100/π（r/s）的转速匀速转动，线圈通过滑环和电刷与R=9Ω的电阻组成闭合回路（伏特表是恒热电表），求：（1）从中性面开始计时，写出线圈中产生电动势e的表达式。

(完整版)交变电流习题和答案

交变电流1.处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 垂直。

在t=0时刻，线圈平面与纸面重合（如图），线圈的cd 边离开纸面向外运动。

若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图线是（）2.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e 随时间t 的变化规律如图所示，下列说法中正确的是（）A ．t 1时刻通过线圈的磁通量为零B ．2时刻通过线圈的磁通量绝对值最大C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 转换方向时，通过线圈的磁通量的绝对值都为最大3．如图甲为电热毯的电路示意图。

电热毯接在u =311sin100πt （V ）的电源插座上。

电热毯被加热到一定程度后，由于装置P 的作用，使加在电热丝ab 两端的电压变为如图乙所示的波形，从而进入保温状态。

若电热丝电阻保持不变，此时图甲中交流电压表读出交流电的有效值是（）A ．156VB ．220VC ．311VD ．110V4．在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a 、b 两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（） A ．A 1读数不变，A 2增大，A 3减小 B ．A 1读数减小，A 2不变，A 3增大 C ．A 1读数增大，A 2不变，A 3减小 D ．A 1，A 2 ，A 3读数均不变tICtI Da bc dtI A tIB5．一矩形线圈，面积是0.05m 2，共100匝，线圈电阻为2Ω，外接电阻为R =8Ω，线圈在磁感应强度为π1=B T 的匀强磁场中以300r/min 的转速绕垂直于磁感线的轴匀速转动，如图所示，若从中性面开始计时，求：（1）线圈中感应电动势的瞬时值表达式。

（2）线圈从开始计时经1/30s 时，线圈中电流的瞬时值。

新人教版高中物理选修二第三章《交变电流》检测题(含答案解析)

一、选择题1．(0分)[ID ：128886]交流发电机的输出电压为U ，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m ，降压变压器原、副线圈匝数之比为n ，输电导线电阻为r ，用户的工作电压为U 。

下列说法正确的是（）A ．mn =1B ．mn >1C ．输电线上损失的功率为222(1)mn U m r - D ．输电线上损失的功率为2U mr2．(0分)[ID ：128882]如图所示，面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势sin e BS t ωω=的图是（）A ．B ．C ．D ．3．(0分)[ID ：128869]某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电，已知其输出电功率是61.210⨯kW 。

现用200kV 电压输电，则下列说法正确的是（）A ．输电线上输送的电流大小为4410⨯AB ．输电线上由电阻造成的损失电压为30kVC ．若改用500kV 电压输电，根据欧姆定律，输电电流变为原来的2.5倍D ．若改用50kV 电压输电，则输电线上损失的功率为6810⨯kW4．(0分)[ID ：128849]对于如图所示的电流i 随时间t 做周期性变化的图象，下列说法中正确的是（）A．电流大小变化，方向不变，是直流电B．电流大小、方向都变化，是交流电C．电流的周期是0.2s，最大值是0.2AD．电流做周期性变化，是交流电5．(0分)[ID：128846]如图所示，一个理想变压器原线圈的匝数为 50 匝，副线圈的匝数为100 匝，原线圈两端接在光滑的水平平行导轨上，导轨间距为 L=0.4m．导轨上垂直于导轨有一长度略大于导轨间距的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻R ＝20Ω，图中交流电压表为理想电压表．导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场．导体棒在水平外力的作用下运动，其速度随时间变化的关系式为：v ＝5sin10πt (m/s)，则下列说法正确的是( )A．水平外力为恒力B．电压表的示数为52VC．R 的功率为 0.2WD．变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6．(0分)[ID：128844]下列说法正确的是（）A．导体做切割磁感线运动，导体内一定会产生感应电流B．电磁感应现象中，感应电流的磁场总是跟原来的磁场方向相反C．交流电设备上所标的电压和电流值都是交变电流的最大值D．穿过闭合线圈的磁通量发生变化，线圈中一定有感应电流7．(0分)[ID：128831]如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（）A．线圈经过图示位置时，电流方向发生改变B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a bD．线圈平面与磁场方向平行时，磁通量变化率为零8．(0分)[ID：128827]电压互感器和电流互感器是利用变压器原理对高压电路或是高电流电路进行测量的工具，钳形电流表就是电流互感器的一种（如图），它可以在不改变被测电路结构的情况下直接测出电路电流，它的测量过程如图a 所示，此时正在测量一台正常工作电动机的电缆线的电流，其内部变压器可以视为理想变压器，内部结构如图a 右侧所示（电流表表盘上刻度值已经转换成被测电流值）。

(完整word版)高二物理交变电流单元测试题及答案

高二物理交变电流单元测试题一、选择题(每道小题 3分共 39分 )1、对于如图所示的电流i 随时间t 作周期性变化的图象，下列说法中正确的是 A 、电流大小变化，方向不变，是直流电 B 、电流大小、方向都变化，是交流电 C 、电流最大值为0.2A ，周期为0.01sD 、电流大小变化，方向不变，不是直流电，是交流电 2、对于理想变压器来说，下列说法中不正确的是 A 、变压器是利用互感现象制成的B 、变压器可以改变各种电源的额定功率C 、变压器不仅能改变电压，还同时改变电流D 、变压器的初级电流随次级电流的增大而增大 3、如图所示，理想变压器原、副线圈的匝数比n 1:n 2=1:3，次级回路中联入三个均标有“36V ，40W ”的灯泡, 且均正常发光，那么, 标有“36V 、40W ”的灯泡AA 、也正常发光B 、将被烧毁C 、比另三个灯暗D 、无法确定4、面积为S 的矩形线圈在磁感应强度为B 的匀强磁场中，从中性面起以角速度ω匀速转动，在t 时刻线圈磁通量的瞬时值为A 、BSB 、BScos ωtC 、BSsin ωtD 、BS/sin ωt 5、如图所示，矩形线圈在匀强磁场中绕垂直磁感线的轴匀速转动，已知线圈在转动中产生的感应电动势最大值为mE (V)，转动的角速度为ω(rad/s)。

若线圈转到图示位置开始计时，那么下列四个式子中正确表达了该线圈上产生的电动势e 随时间变化的函数式是A 、e=m E sin ωt(V)B 、e=m E cos ωt(V)C 、e=m E sin(ωt+90°)(V)D 、e=mE cos(ωt+90°)(V)6、两只阻值相等的电阻分别通以正弦交流电与方形交流电，它们电流的最大值相等，如图所示，则两只电阻的热功率之比是A 、1：4B 、1：2C 、1：2D 、1：17、交流电源电压u=20sin(100 ωt)V，电路中电阻R=10Ω。

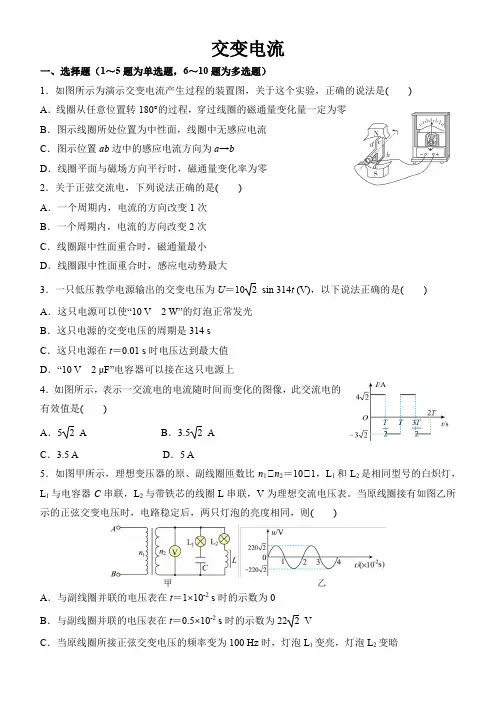

新教材高二物理上册专项练习交变电流 (答案)

交变电流一、选择题（1～5题为单选题，6～10题为多选题）1．如图所示为演示交变电流产生过程的装置图，关于这个实验，正确的说法是()A．线圈从任意位置转180°的过程，穿过线圈的磁通量变化量一定为零B．图示线圈所处位置为中性面，线圈中无感应电流C．图示位置ab边中的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零2．关于正弦交流电，下列说法正确的是()A．一个周期内，电流的方向改变1次B．一个周期内，电流的方向改变2次C．线圈跟中性面重合时，磁通量最小D．线圈跟中性面重合时，感应电动势最大3．一只低压教学电源输出的交变电压为U＝10 2 sin 314t (V)，以下说法正确的是()A．这只电源可以使“10 V 2 W”的灯泡正常发光B．这只电源的交变电压的周期是314 sC．这只电源在t＝0.01 s时电压达到最大值D．“10 V 2 μF”电容器可以接在这只电源上4．如图所示，表示一交流电的电流随时间而变化的图像，此交流电的有效值是()A．5 2 A B．3.5 2 AC．3.5 A D．5 A5．如图甲所示，理想变压器的原、副线圈匝数比n1∶n2＝10∶1，L1和L2是相同型号的白炽灯，L1与电容器C串联，L2与带铁芯的线圈L串联，V为理想交流电压表。

当原线圈接有如图乙所示的正弦交变电压时，电路稳定后，两只灯泡的亮度相同，则()A．与副线圈并联的电压表在t＝1×10-2 s时的示数为0B．与副线圈并联的电压表在t＝0.5×10-2 s时的示数为22 2 VC．当原线圈所接正弦交变电压的频率变为100 Hz时，灯泡L1变亮，灯泡L2变暗D ．当原线圈所接正弦交变电压的频率变为100 Hz 时，灯泡L 1变暗，灯泡L 2变亮6．关于理想变压器的工作原理，以下说法正确的是( )A ．原、副线圈缠绕在一个闭合铁芯上，是为了减少磁场能的损失，有效地传送电能B ．铁芯不用整块金属做成，是为了防止原、副线圈短路，造成危险C ．变压器不改变交变电流的频率，只改变电压大小D ．当原线圈接入大小不断变化的直流电时，副线圈也有电压输出7．如图甲所示，矩形线圈绕转轴OO ′在匀强磁场中匀速转动，产生的交变电流直接给图乙的电路供电。

人教版高二物理选修3-2 第五章交变电流测试试题 (含答案)

交变电流单元测试题一、不定项选择题（每小题有1个或多个选项符合题意，每小题４分，共４０分）1、一交流电流的图象如图所示，由图可知（）A ．该交流电流即时值表达式为i ＝102sin628t AB ．该交流电流的频率为50 HzC ．该交流电流通过10Ω电阻时，电阻消耗的电功率为100WD ．用电流表测该电流其示数为102 A2、下列关于交流电的几种说法正确的是（）A 、电气设备上所标的电压电流值是最大值B 、交流电压表和交流电流表测得的是瞬时值C 、跟交流电有相同热效应的直流电的值是交流电的有效值D 、跟直流电有相同热效应的交流电的值是交流电的有效值3、交流电源的电压是6V ，它跟电阻R 1、R 2和电容器、伏特表一起连组成电路，如图所示，图中电压表的示数为U 1，为了保证电容器C 不被击穿，电容器C 的耐压值应为U 2，则（）A 、U 1=62VB 、U 2=6VC 、U 1=6VD 、U 2≥62V4、钳形电流表的外形和结构如右图（a ）所示。

图（a ）中电流表的读数为1.2A 。

右图（b ）中用同一电缆线绕了3匝，则（）Ａ．这种电流表能测直流电流，图（b ）的读数为2.4AＢ．这种电流表能测交流电流，图（b ）的读数为0.4AＣ．这种电流表能测交流电流，图（b ）的读数为3.6AＤ．这种电流表既能测直流电流，又能测交流电流，图（b ）的读数为3.6A5、如图所示，线圈的自感系数L 和电容器的电容C 都很小，此电路的重要作用是（）A 、阻直流通交流，输出交流B 、阻交流通直流，输出直流C 、阻低频通高频，输出高频交流D 、阻高频通低频，输出直流和低频交流6、如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（）A 、增大R 的阻值B 、减小R 的阻值C 、增加副线圈的匝数n 2D 、减小原线圈的匝数n 1图（a ） A 铁芯图（b ）7、一根长直导线中的电流按如图的正弦规律变化，规定电流从左向右为正，在直导线下方有一不闭合的金属框，则相对于b点来说，a点电势最高的时刻是在（）A、t 1 时刻B、t2时刻C、t3时刻D、t4时刻8、一交流电的电流随时间变化而变化的图象，此交变电流的有效值为（）A、52AB、5AC、3.52D、3.59、一矩形线圈,绕与匀强磁场垂直的中心轴OO′按顺时针方向旋转.引出线的两端与互相绝缘的半圆铜环连接,两个半圆环分别与固定电刷A、B滑动接触,电刷间接有电阻,如图所示,在线圈转动过程中,通过电阻的电流( )(A)大小和方向都不断变化(B)大小和方向都不变(C)大小不断变化,方向A→R→B(D)大小不断变化,方向从B→R→A10、如图所示，有一理想变压器，原线圈匝数为n1，两个副线圈的匝数分别为n2和n3，原副线圈的电压分别为U1、U2、U3，电流分别为I1、I2、I3，两个副线圈负载电阻的阻值未知，下列结论中，正确的是：( )(A)U1：U2＝n1：n2，U2：U3=n2：n3；(B)I1/I3=n3/n1，I1/I2=n2/n1；(C)n1I1=n2I2＋n3I3；(D)I1U1=I2U2＋I3U3。

高二物理交变电流试题

高二物理交变电流试题1.关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是( )A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一圈，感应电流方向就改变一次C．线圈每平面经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈每转动一圈，感应电动势和感应电流方向都要改变一次【答案】C【解析】线圈在中性面时，磁通量变化率为零，磁通量最大，所以感应电流最小为零，电流方向发生变化，感应电动势方向发生变化，所以线圈每转动一周，要经过两次中性面，所以电流方向要改变两次，C正确。

2.线圈在磁场中匀速转动产生的交流电的瞬时电动势为e＝10sin 20πt V，则下列说法正确的是( )A．t＝0时，线圈平面位于中性面B．t＝0时，穿过线圈的磁通量最大C．t＝0时，导线切割磁感线的有效速度最大D．t＝0.4 s时，e达到峰值10V【答案】AB【解析】根据交流电动势的瞬时值表达式可判断为正弦式交变电流，当t＝0时，e＝0，所以此时磁通量的变化率为零，导线切割磁感线的有效速度为零，但此时穿过线圈的磁通量最大，线圈平面位于中性面，所以A、B正确，C错误；当t＝0.4 s时，e＝10sin 20πt V＝10sin 8π V ＝0，所以D错误3.一闭合矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图甲所示的匀强磁场中．通过线圈的磁通量Φ随时间t的变化规律如图乙所示，下列说法正确的是( )A．t1、t3时刻通过线圈的磁通量变化率最大B．t1、t3时刻线圈中感应电流方向改变C．t2、t4时刻线圈中磁通量最大D．t2、t4时刻线圈中感应电动势最小【答案】B【解析】t1、t3时刻通过线圈的磁通量Φ的绝对值最大，磁通量变化率＝0，此时感应电动势、感应电流为零，线圈中感应电流方向改变，A错误，B正确；t2、t4时刻线圈中磁通量为零，磁通量的变化率最大，即感应电动势最大，C、D错误4.如图所示，一正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动．沿着OO′观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，边长为l，电阻为R，转动的角速度为ω，则当线圈转至图示位置时( )A．线圈中感应电流的方向为abcdaB．线圈中的感应电流为C．穿过线圈的磁通量为0D．穿过线圈的磁通量的变化率为0【答案】BC【解析】图示位置为垂直于中性面的位置，此时通过线圈的磁通量为零，但磁通量的变化率最大，感应电流也最大，I＝＝，由右手定则可判断出线圈中感应电流的方向为adcba5.如图所示，矩形线圈abcd，已知ab为L1，ad为L2，在磁感强度为B的匀强磁场中绕OO′轴以角速度ω(从图中位置开始)匀速转动，则线圈中感应电动势的大小为( )A．BL1L2ωsin ωt B．BL1L2cos ωtC．BL1L2ωsin ωt D．BL1L2ωcos ωt【答案】C【解析】线圈经过时间t时，转过角度θ，这时ab，cd边切割磁感线产生感应电动势Eab＝BL1vsin θ，Ecd＝BL1vsin θ，bc，ad边不切割磁感线不产生感应电动势，故线圈中的感应电动势为E＝Eab ＋Ecd＝2BL1vsin θ＝2BL1·L2ωsin ωt＝BL1L2ωsin ωt，故正确选项应为C6.如图所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝0°时(如图)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是( )【答案】D【解析】矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，从线圈平面与磁场方向平行开始计时，产生的感应电流按余弦规律变化，由于t=0时，线圈的转动方向如题图，由右手定则判断可得，此时ad中电流方向为由a到d，线圈中电流方向为a→d→c→b→a，与规定的电流正方向相反，电流为负值．又因为此时产生的感应电动势最大，故只有D正确7.如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动．当从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，则在t＝时刻( )A．线圈中的电流最大B．穿过线圈的磁通量为零C．线圈所受的安培力为零D．线圈中的电流为零【答案】CD【解析】t＝＝，此时线圈位于中性面位置，所以穿过线圈的磁通量最大，B错误；由于此时感应电动势为零，所以线圈中电流为零，线圈所受的安培力为零，A错误，C、D正确8.如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同,都是a→b→c→dD．线圈绕P1转动时cd边受到的安培力大于绕P2转动时cd边受到的安培力【答案】A【解析】无论是绕P1转动还是绕P2转动，线圈转到图示位置时产生的电动势都为最大值Em=nBSω，由欧姆定律可知此时I相等，A对，B错；由右手定则可知线圈中电流方向为a→d→c→b→a，故C错；cd边所受的安培力F＝BLcdI，故F一样大，D错9.一矩形线圈在匀强磁场中以角速度4π rad/s匀速转动，产生的交变电动势的图象如图所示．则交变电流的频率为______Hz，当t＝0时，线圈平面与磁感线________，当t＝0.5 s时，e为______V.【答案】2 垂直 0【解析】T＝＝ s，则交流电的频率f＝＝2 Hz.由图象知t＝0时，e＝0，线圈位于中性面位置，线圈平面和磁感线垂直；当t＝0.5 s时，ωt＝2πft＝2π，e＝010.如图所示，在匀强磁场中有一个“n”形导线框可绕AB轴转动，已知匀强磁场的磁感应强度B＝ T，线框的CD边长为l1＝20 cm，CE、DF边长均为l2＝10 cm，转速为50 r/s.若从图示位置开始计时：(1)写出线框中感应电动势的瞬时值表达式；(2)在e－t坐标系中作出线框中感应电动势随时间变化关系的图象．【答案】(1)e＝10cos 100πt V (2)见解析【解析】(1)线框转动，开始计时的位置为线圈平面与磁感线平行的位置，产生的交变电流按余弦规律变化，在t时刻线框转过的角度为ωt，此时刻e＝Bl1l2ωcos ωt，即e＝BSωcos ωt，其中B＝ T，S＝0.1×0.2 m2＝0.02 m2，ω＝2πn＝2π×50 rad/s＝100π rad/s，故e＝×0.02×100πcos 100πt V，即e＝10cos 100πt V.(2)T＝＝0.02 s，线框中感应电动势随时间变化关系的图象如下图所示。

高二物理3-2交变流电流---同步练习(带参考答案)

高二物理辅导资料交变电流同步练习（一）交变电流的产生和变化规律表征交变电流的物理量1．一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道（）A.0.01s时刻线圈处于中性面位置B.0.01s时刻穿过线圈的磁通量为零C.该交流电流有效值为2AD.该交流电流频率为50Hz2．某电热器接在36V直流电源上正常工作，功率为P．若接到e=36sinωt(V)交流电源上，设电热器的电阻不变，则它的功率为（）3．我国照明电路电压瞬时值可表示为（）A．u=380sin3.14t(V) B．u=311sin314t(V)C．u=220sin314t(V) D．u=36sin0.02t(V)4．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t变化如右图所示。

则（）A. t1时刻通过线圈的磁通量为零B. t2时刻通过线圈的磁通量绝对值最大C. t3时刻通过线圈的磁通量变化率绝对值最大D. 每当e变换方向时，通过线圈的磁能量绝对值都最大5．如图所示，正弦交流电压U的最大值为311V，负载电阻为100Ω，若不考虑电表内阻对电路的影响，则交流电流表和电压表的读分别为（）A. 2.2A 311VB. 3.1A 311VC. 2.2A 220VD. 3.1A 220V6．一个标有“220V，40W”的白炽灯泡，在正常发光时，灯丝上通过的正弦式电流的最大值为_______A．7．交变电压u=20sin50πt(V)，加在阻值为10 的电阻两端，该交流电的周期是__________，电阻消耗的电功率是___________．8．我国照明电路中使用的正弦交流电的周期是______s，频率是______Hz，一秒内交流电的方向改变______次．日常生活中照明电路的电压为220V，该交流电的有效值为_________V，最大值为__________V．9．图中的电流i随时间t变化的图像中,表示交流电的是（）10.如图所示为一交变电流的电压随时间变化的图象，正半轴是正弦曲线的一个部分，则此交变电流的电压的有效值是( )A.34 V B．5 VC.522V D．3 V交流电同步练习（二）变压器1．变压器在使用中,下面哪句话是正确的( ).A. 原线圈中输入的电流,随着副线圈中的输出电流的增大而增大B. 原线圈输入电压,随着副线圈中的输出电流的增大而增大C. 当副线圈空载(断路)时,原线圈中无电流D. 当副线圈空载时,原线圈上的电压为零2．理想变压器,给负载Ｒ供电,用下列哪些方法可增加变压器的输出功率( )A. 减少副线圈的匝数B. 增加原线圈的匝数C. 减少负载电阻Ｒ的值D. 提高加在原线圈两端的电压3．有一理想变压器, 它的初级线圈输入电压的最大值为200V, 次级线圈接一阻值为R 的电阻、消耗功率为P , 而该电阻在直接接在电动势为20V, 内阻为零的直流电源上时, 消耗的功率为2P . 则变压器原、副线圈的匝数比应为 ( ).A. 20 : 1B. 14 : 1C. 10 : 1D. 1 : 104它的输入电压u=300sinwt(V)，）5．一理想变压器的原副线圈匝数之比为4：1，若在原线圈上加u=1410Sin100t(V)的交变电压，则在副线圈的两端用交变电压表测得的电压是（）A ．250VB ．352.5VC ．203.8VD ．327.5V6．理想变压器的原副线圈的端电压之比为3：1，图中有四个完全相同的灯泡，若L 2、L 3、L 4都正常发光，则灯泡L 1一定:（）A 正常发光B 比正常发光时暗一些C 比正常发光时亮，并有可能烧毁D 条件不足，无法判断7．图左侧的调压装置可视为理想变压器，负载电路中电阻R ＝55 Ω，电流表和电压表为理想电表，若原线圈接入如右图所示的正弦式交变电压，电压表的示数为110 V ，下列表述正确的是( )A ．电流表的示数为2 AB ．原、副线圈匝数之比为1∶2C ．电压表的示数为电压的有效值D ．原线圈中交变电压的频率为100 Hz8. 一含有理想变压器的电路如图所示，图中的电阻R1、R2和R3的阻值分别为3Ω 、1Ω和4Ω ，A 为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定。

高二物理交变电流试题答案及解析

高二物理交变电流试题答案及解析1.发电厂发电机的输出电压为U1，发电厂至学校的输电线电阻为R，通过电线的电流为I，学校输入电压为U2，下面计算输电线功率损失的式子中不正确的是 ( )A．B．C．I2R D．I(U1-U2)【答案】A【解析】发电厂相当于是总电路的电源部分，输电线分掉一部分电压，剩余的等于学校的输入电压，把学校看成非纯电阻就行了。

输电损失等于电线上的热功率损失：P= I2R==I(U1-U2)，所以A错。

【考点】考查输电线电能的损失的计算和欧姆定律，电功率的计算问题点评：注意U1为输电线起始端电压，而非输电导线电阻上的电压。

2.水电站向小山村输电，输送电功率为50Kw ，若以1100V送电，则线路损失为10kW，若以3300V输电，则线路损失可降为（）A．3.3kW B．1.1Kw C．30kW D．11kW【答案】B【解析】功率不变根基P=UI计算电压升高之后，输电电流的降低，再根据U=IR计算损失的电压，电功率的损失只能用纯电阻的发热功率来计算输电功率一定，当u=110V时，P损=10kW，当u`=3300V=3u时，P损`=【考点】考查高压输电电能的损失。

点评：输电线电能的损失要想减小可以通过减小输电线的电阻和升高输电电压两种方式进行。

注意区分高压输电和一般输电的区别。

3.如图所示，某小型水电站发电机输出功率为10kW，发电机输出电压为400V，向远距离用户供电，为了减少电能损失，使用2kW高压输电，最后用户得到220V、9.5kW的电力(即电功率).求：（1）水电站升压变压器原、副线圈匝数比n1：n2；（2）输电线路导线电阻R线；（3）用户降压变压器原、副线圈匝数比n3：n4。

【答案】（1）（2）20（3）95：11【解析】升压变压器的原副线圈匝数之比应等于发电机输出电压和升压变压器的输出电压之比，已知输出功率为10kW，而用户最后得到的功率为9.5kW，这说明输电线路上的功率损失了0.5kW，它应等于导线的电阻与输送电流的平方之积.即P损=I22R线，输送电流应等于输送功率与升压变压器的输出电压比，而降压变压器的原、副线圈匝数之比应等于原副线圈两端的电压之比，所以有：（1）升压变压器原、副匝数比为：（2）导线电阻R线与输送电流和输电线上损失的电功率有关。

高二物理交流电专题训练及答案(全套)

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热40cal的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______，在图5中作出电流与时间关系图i-t．10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。

高二物理交变电流测试题(含答案和解析)

综合检查一、单项选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一个选项正确)1．下列关于交流电的说法中正确的是( )A ．交流电器设备上所标的电压和电流值是交流电的峰值B ．用交流电流表和电压表测定的读数值是交流电的瞬时值C ．给定的交流数值，在没有特别说明的情况下是指有效值D ．跟交变电流有相同的热效应的直流电的数值是交流电的平均值解析：选C.对于交变电流，在没有特别说明的情况下是指有效值，交流电流表和电压表的读数值是交流电的有效值，交流电器的铭牌上所标的电压和电流也是有效值，所以A 、B 、D 错误，C 正确．2．如图3－5是交流发电机的示意图，图甲到图丁分别表示线圈转动过程中的四个位置，其中甲、丙中的线圈与磁场方向垂直，乙、丁中线圈与磁场方向平行，则在线圈转动的过程中直流电流表有示数的位置是( )图3－5 A ．甲、丙 B ．乙、丁C ．甲、乙D ．丙、丁解析：选B.线圈转动中感应电流时刻在变化，位于中性面位置时磁通量最大，但感应电流最小，等于零．位于与中性面垂直位置时，磁通量最小，但感应电流最大，故选B.3．图3－6中的四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是( )图3－6解析：选C.我国居民用电是有效值为U ＝220 V ，频率为50 Hz 的正弦交流电，故其最大值为U m ＝ 2 U ＝311 V ，周期为T ＝1f ＝0.02 s ，选项C 正确．4．如图3－7所示，有一矩形线圈abcd 在匀强磁场中分别绕轴O 1O 1′和中轴O 2O 2′以同样的角速度匀速转动，那么此线圈在以O 1O 1′和O 2O 2′分别为轴旋转到线圈平面与磁感线平行时，可产生的感应电流之比为( )图3－7 A ．1∶2 B ．2∶1C ．1∶4D ．1∶1解析：选D.矩形线圈在匀强磁场中匀速转动时产生的最大感应电动势E m ＝NBSω，与转轴位置无关，故在题中两种情况下转动一周时，产生的感应电流是相等的，故D 项正确．5．一个电热器接在10 V 的直流电源上，消耗的功率是P ，当把它接到一正弦波形交流电源上时，消耗的功率是P /4，则该交流电源的电压的最大值是( )A ．5 VB ．7.07 VC ．10 VD ．14.14 V解析：选B.由电流的热效应算出有效值：102R ＝4×U 2R，得有效值为5 V ，则最大值为：5× 2 V ≈7.07 V.6．某交流电电压为u ＝102sin314t (V)，则( )A ．击穿电压为10 V 的电容器能直接接在此电源上B ．把电磁打点计时器接在此电源上，打点周期为0.01 sC ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡将被烧坏D ．把额定电压为10 V 的小灯泡直接接在此电源上，小灯泡能正常发光解析：选D.从交变电压的最大值可知，该交变电压的有效值为10 V ，小灯泡可接在该电源上，并且能正常发光，击穿电压为10 V 的电容器不能接在该电源上，因为电容器的击穿电压为最大值，由此可见选项D 正确，选项A 、C 均错误；从瞬时值方程可以读出ω＝314＝100π，得该交变电源的周期为0.02 s ，选项B 错误．7．(2011年杭州高二检测)交变电压的瞬时值为u ＝U m sin100πt (V)，当t ＝1600s 时，u ＝5 2 V ，则从电压表上看到的读数为( ) A. 2 V B ．5 2 VC ．10 2 VD ．10 V解析：选D.将t ＝1600s 及u ＝5 2 V 代入u ＝U m sin100πt (V)，可以求得最大值U m ＝10 2 V ，有效值为10 V ，电压表的读数为有效值，故D 对．8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为( )A ．π/2B ．2/πC ．2πD ．π解析：选B.设矩形线圈面积为S ，匀速转动角速度为ω，磁感应强度为B ，则转动180°的过程中平均电动势E ＝2BSωπ，转动180°的过程中最大感应电动势为E m ＝BSω.故E E m ＝2π，选项B 正确．9．“二分频”音箱有两个不同口径的扬声器，它们的固有频率分别处于高音、低音频段，分别称为高音扬声器和低音扬声器，音箱要将扩音器送来的含不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图3－8为音箱的电路图，高、低频混合电流由a 、b 输入，L 1和L 2是线圈，C 1和C 2是电容器，则( )图3－8 A ．甲扬声器是高音扬声器B ．C 2的作用是阻碍高频电流通过乙扬声器C ．L 1的作用是阻碍低频电流通过甲扬声器D ．L 2的作用是减弱乙扬声器的低频电流解析：选D.电路中的电感和电容作用可以简单概括为：电感是通直流、阻交流，通低频、阻高频；电容是通交流、隔直流，通高频、阻低频．10．(2011年莆田高二检测)三个相同的电阻，分别通过如图3－9甲、乙、丙所示的交变电流，三个图中的I 0和周期T 相同．下列说法中正确的是( )图3－9 A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的2倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的1/2D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小解析：选C.甲图象电流的有效值为12I 0，乙图象电流的有效值为I 0，丙图象根据电流有效值的定义有：I 20R T 2＝I 2RT ，解得电流有效值I ＝12I 0，根据焦耳定律相同时间内产生热量之比等于有效值的平方比，Q 1∶Q 2∶Q 3＝1∶2∶1，C 对．二、填空题(本题共2小题，每小题6分，共12分．按题目要求作答) 11．有一个电子元件，当它两端的电压的瞬时值高于e ＝110 2 V 时则导电，低于e ＝110 2 V 时不导电，若把这个电子元件接到220 V 、50 Hz 的正弦交流电的两端，则它在1 s 内导电________次，每个周期内的导电时间为________．解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt 其中ω＝2πf ，f ＝50 Hz ，T ＝1f＝0.02 s ，得u ＝2202sin100πt把u ′＝110 2 V 代入上述表达式得到 t 1＝1600 s ，t 2＝5600s 所以每个周期内的导电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175 s. 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T＝100.答案：100175s 12．如图3－10所示，为某交变电动势随时间变化的图象，从图象中可知交变电动势的峰值为________ V ．周期T 是________s ，交变电动势变化最快的时刻是________，穿过产生此电动势的线圈的磁通量变化最快的时刻是________，若此交流线圈共100匝，则穿过此线圈的最大磁通量是________Wb.图3－10解析：由图象可知周期为0.02 s ，最大电动势为310 V ，图象的斜率表示电动势变化的快慢，变化最快时刻应该是nT /2，根据法拉第电磁感应定律电动势最大的时刻应该是磁通量变化最快的时刻，是(2n ＋1)T /4，由最大值公式可以求出最大磁通量，则⎩⎪⎨⎪⎧E m＝nBSω＝nΦm ωΦm ＝E m nω＝310100×100πWb ＝311000π Wb. 答案：见解析三、计算题(本题共4小题，共48分．解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13．(10分)(2011年泉州高二检测)一个面积为S 的矩形线圈在匀强磁场中以一边为轴匀速转动，磁场方向与转轴垂直．线圈中感应电动势e 与时间t 的关系如图3－11所示，感应电动势最大值和周期可由图中读出，则磁感应强度是多少？当t ＝T 12时，线圈平面与磁感线的夹角等于多少？图3－11解析：从题图中可以看出，当t ＝0时，e ＝E m .此时线圈平面与磁感线的夹角为0°，也就是线圈平面与磁感线平行，所以E m ＝NBωS ＝NBS 2πT ，N ＝1，B ＝E m T 2πS .当t ＝T 12时，线圈转过角度为ωt ＝2πT ×T 12＝π6＝30°.此时线圈平面与磁感线夹角为30°. 答案：E m T 2πS30° 14．(10分)(2011年济南高二检测)如图3－12所示，单匝线圈在匀强磁场中绕OO ′轴从图示位置开始匀速转动，已知从图示位置转动π6时，线圈中感应电动势大小为10 V ，求：图3－12 (1)交变电动势的峰值；(2)线圈从图示位置转动π2的过程中，交变电动势的平均值．解析：(1)交变电动势的瞬时值为e ＝E m sin ωt V ，将ωt ＝π6，e ＝10 V 代入上式，有10 V ＝E m sin π6，解得E m ＝20 V . (2)线圈从图示位置转过π2的过程中，磁通量的变化量为ΔΦ＝BS ，经历的时间Δt ＝π2ω，此过程中交变电动势的平均值：e ＝ΔΦΔt ＝2BωS π＝2π·E m ＝2π×20 V ＝12.7 V . 答案：(1)20 V (2)12.7 V15．(14分)(2011年三明市高二检测)如图3－13所示，N ＝50匝的矩形线圈abcd ，边长ab ＝20 cm ，ad ＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时，线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．图3－13(1)在图中标出t ＝0时感应电流的方向；(2)写出线圈感应电动势的瞬时表达式；(3)从图示位置转过90°过程中流过电阻R 的电荷量是多大？解析：(1)根据ab 、cd 切割磁感线，由右手定则可得线圈中感应电流方向a →d →c →b →a .(2)线圈的角速度ω＝2πn ＝2×π×300060rad/s ＝100π rad/s.设ab 边在t ＝0时刻速度为v ab ，图示位置的感应电动势最大，其大小为E m ＝2NB ab ·v ab＝NB ab ·ad ·ω＝50×0.4×0.20×0.25×100π V＝314 V ，电动势的瞬时表达式为：e ＝314cos100πt V.(3)q ＝I Δt .从t ＝0起转过90°的过程中，Δt 时间内流过R 的电荷量q ＝N ΔΦΔt (R ＋r )Δt ＝NBS R ＋r＝50×0.4×0.20×0.251＋9C ＝0.1 C.答案：见解析16．(14分)如图3－14所示，矩形闭合金属线圈abcd 的边长分别为l 1和l 2，电阻为R .ab 边是固定转动轴，它恰位于有界匀强磁场的边界处，磁感应强度大小为B .某时刻线圈位置如图所示，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为ω，从图示位置开始计时，规定电流沿adcb 方向的流动为正方向．图3－14(1)在直角坐标系中画出线圈内感应电流随时间变化的关系图象(画出两个周期)；(2)求此感应电流的有效值．解析：(1)如果在题图所示的右半部区域里也有磁感应强度为B 的匀强磁场，则线圈在绕ab 轴匀速转动时，线圈中将产生正弦交流电，而且是从中性面开始计时的．现在的情况恰好在半个周期内没有感应电流，因此根据正弦交流电的图象画出如图所示的曲线．(2)此感应电流的最大值I m ＝E m R ，感应电动势的最大值E m ＝Bl 1l 2ω，所以I m ＝Bl 1l 2ωR.则电流在T 4～34T 时间内的有效值为I ＝12I m .(12I m )2R ·T 2＝I 2RT ，即12B 2l 21l 22ω2R 2·R ·T 2＝I 2RT ，故I ＝Bl 1l 2ω2R. 答案：(1)见解析 (2)Bl 1l 2ω2R。

高中物理交变电流问题(含解析)

交变电流问题1图乙中，理想变压器原、副线圈匝数比n1：n2=10：1．原线圈与如图甲所示的交流电连接．电路中电表均为理想电表，定值电阻R1=5Ω，热敏电阻R2的阻值随温度的升高而减小，则（）A ．电压表示数为V B．R1的电功率为0.2WC．R1电流的频率为50Hz D．R2处温度升高时，电流表示数变小解：交流电电压最大的值为，则其有效值为U1==10V，则副线圈的输出电压的有效值为U2=则电压表的示数为1V，故A 错误R1的功率为P==0.2W，故B正确，交流的周期为0.02S ，则其频率为，故C正确R2温度升高，电阻变小，电流变大．故D错误．故选：B C 2如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O1O2垂直于磁场方向，线圈电阻为2Ω．从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1A．那么（）A．线圈消耗的电功率为4WB．线圈中感应电流的有效值为2AC．任意时刻线圈中的感应电动势为e=4cosD．任意时刻穿过线圈的磁通量为Φ=sin解：从垂直中性面开始其瞬时表达式为i=I m cosθ，则电流的最大值为I m =感应电动势的最大值为E m=I m r=2×2=4V任意时刻线圈中的感应电动势为e=E m cos =4cos t线圈消耗的电功率为P=I2r==W=4W任意时刻穿过线圈的磁通量为Φ=根据公式E m=NBSω=NΦm可得故Φ=，故选：AC3 为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后（）A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变解：由于理想变压器原线圈接到电压有效值不变，则副线圈电压不变，V2示数不变，V1与V2示数的比值不变，C错误、D正确．开关S闭合后，变压器副线圈的负载电阻减小，V2不变，由欧姆定律可得A1示数变大，由于理想变压器P2=P1，V1与V2示数的比值不变，所以A1与A2示数的比值不变，A正确、B错误．所以AD正确．故选AD．4如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B．电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动（O轴位于磁场边界）．则线框内产生的感应电流的有效值为（）A ．B ．C ．D ．解：交流电流的有效值是根据电流的热效应得出的，线框转动周期为T，而线框转动一周只有的时间内有感应电流，则有（）2 R=I2RT，所以I=，所以D正确．故选：D．5在如图所示的电路中，两个相同的小灯泡L1和L2，分别串联一个带铁芯的电感线圈L和一个滑动变阻器R．闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I．然后，断开S．若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图象是（）A ．B ．C ．D ．解：A、B、由于小灯泡L1与电感线圈串联，断开S后再闭合，流过L1的电流从无到有（即增大），电感线圈对电流有阻碍作用，所以流过灯泡L1的电流从0开始逐渐增大，最终达到I．故A错误，B正确．C、D、由于小灯泡L2与滑动变阻器串联，断开S后再闭合，立即有电流通过L2，当I1电流逐渐增大时，流过L2的电流逐渐减小，最终减到I．故C、D错误．故选：B．6如图是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比，加在原线圈的电压为u1=311sin100πt（V），霓虹灯正常工作的电阻R=440kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的是（）A．副线圈两端电压6220 V，副线圈中的电流14.1 mAB．副线圈两端电压4400 V，副线圈中的电流10.0 mAC．I1＜I2D．I1＞I2解：A、B根据题意可知，交流电的最大电压变311V，则其有效值为=220V，再根据电压与匝数关系，可以求出画线圈的电压为4400V，再根据欧姆定律，可以求出副线圈中的电流为=10mA，选项A错误，选项B正确．C、D根据能量守恒和电功率定义P1=P2、P=UI即：U1I1=U2I2，可以判断I1＞I2，选项C错误，选项D正确．故选BD7一个边长为6cm的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为0.36Ω．磁感应强度B随时间t的变化关系如图所示，则线框中感应电流的有效值为（）A ．×10﹣5AB ．×10﹣5AC ．×10﹣5AD ．×10﹣5A解：由图可知，磁场是周期性变化的，因此产生电压也是周期性变化的．法拉第电磁感应定律有：0～3秒产生电压为：3～5秒产生电压为：由图可知，磁场的变化周期为5s，所以产生的感应电流周期也为5s，前3s 电流为：，后2s 电流为：设电流的有效值为I ，根据电流的热效应在一个周期内，有：，其中T=5s，t1=3s，t2=2s，所以解得：，故ACD错误，B正确．故选B．8利用升压变压器和降压变压器，实现远距离高压输电，如果发电机的输出电压不变，则下列叙述中正确的是（）A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线路中的电流只由升压变压器原副线圈的匝数比决定C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压解：A、由于发动机的输出电压不变即升压变压器的原电压不变，当用户用电设备消耗功率变化时，输入功率变化，因此升压变压器的原线圈中的电流将发生变化，故A错误；B、输电线上的电流与用户以及电线上消耗的功率以及变压器的匝数比有关，故B错误；C、当用户电阻减小时，导致电流增大，因此输电线上的损失功率增大，故C 正确；D、由于远距离输电式时输电线上有电压损失，因此升压变压器的输出电压大于降压变压器的输入电压，故D错误．故选：C．9一台发电机的结构示意图如图所示，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是（）A ．B ．C ．D ．解：由磁场分布特点知：线圈在每一位置的切割情况相同，故感应电动势大小是相同的，方向做周期性变化，故D选项正确．故选D10 如图所示，在匀强磁场中有一个矩形单匝线圈ABCD，AB边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环L、交流电流表A、定值电阻R、金属滑环K通过导线串联．使矩形线圈以恒定角速度绕过BC、AD中点的轴旋转．下列说法中正确的是（）A．交流电流表A的示数随时间按余弦规律变化B．线圈转动的角速度越大，交流电流表A的示数越小C．线圈平面与磁场平行时，流经定值电阻R的电流瞬时值最大D．线圈转动的角速度增加为原来的两倍，则流经定值电阻R的电流的有效值也变为原来的两倍解：A、交流电流表测量的是交流电流的有效值，不随时间变化，故A错误；B、线圈转动的角速度增大，感应电动势的最大值增大，有效值增大，交流电流表示数增大，故B错误；C、图示位置，线圈平面与磁场平行，线框切割磁感线最快（垂直切割），感应电动势最大，流经定值电阻R的电流瞬时值最大，故C正确；D、感应电动势的最大值为E m=NB Sω，线圈转动的角速度增加为原来的两倍，则感应电动势的最大值增加为2倍，故有效值变为2倍，电流变为2倍，故D正确；故选CD．11 如图所示，在AB间接入正弦交流电U1=220V，通过理想变压器和二极管D1、D2给阻值R=20Ω的纯电阻负载供电，已知D1、D2为相同的理想二极管，正向电阻为0，反向电阻无穷大，变压器原线圈n1=110匝，副线圈n2=20匝，Q为副线圈正中央抽头，为保证安全，二极管的反向耐压值至少为U0，设电阻R上消耗的热功率为P，则有（）A．U0=40V，P=80 B．U0=40V，P=80WC．U0=40V，P=20W D．U0=40V，P=20W解：在AB间接入正弦交流电U1=220V，变压器原线圈n1=110匝，副线圈n2=20匝，有：，得有效值U2=40V．而二极管的反向耐压值至少为U0，它是最大值，所以U0=，Q为副线圈正中央抽头，则R两端电压为20V，所以R 消耗的热功率为故选：C12如图甲所示，变压器原副线圈的匝数比为3：1，L1、L2、L3、L4为四只规格均为“9V，6W”的相同灯泡，各电表均为理想交流电表，输入端交变电压u的图象如图乙所示．则以下说法中正确的是（）A．四只灯泡均能正常发光B．电流表的示数为2AC．电压表的示数为36VD．变压器副线圈两端交变电流的频率为50Hz解：由输入端交变电压u的图象，可求出有效值36V，由原、副线圈匝数之比3：1，可得原、副线圈的电压之比3：1，电流之比1：3，设灯泡两端电压为U，所以U+3U=36V，则U=9V，因此原线圈电压为27V，副线圈电压为9V，四只灯泡均能正常发光．电流表的读数为I=3×A=2A．A、四只灯泡均能正常发光．故A正确；B、由上可知，电流表示数为2A，故B正确；C、原线圈电压为27V，所以电压表的示数为27V，故C错误．D、变压器副线圈两端交变电流的频率50Hz，故D正确；故选：ABD．13一理想变压器，原线线圈匝数为N1，两个副线圈的匝数分别为N2、N3，三个线圈中的电流分别为I1、I2、I3，电压分别为U1、U2、U3，下面关系中正确的是（）A ．B ．C．I1U1=I2U2+I3U3 D．N1I1=N2I2+N3I3解：A 、根据理想变压器的电压与匝数成正比可知，，所以A正确．B 、由于有多个副线圈时，此时的电流与匝数不是成反比，所以不成立，所以B错误．C、理想变压器的输入功率和输出功率相等，所以输入的功率为I1U1，输出的功率为两个副线圈的功率的和，所以I1U1=I2U2+I3U3，所以C正确．D 、根据理想变压器的电压与匝数成正比可知，=，可得U2=，同理可=，可得U3=，把U2，U3带入I1U1=I2U2+I3U3，可得N1I1=N2I2+N3I3，所以D正确．故选ACD．14如图所示的理想变压器，已知原、副线圈的匝数之比为2：1，若原线圈的输入电压的表达式U=20sin10t，则（）A．电压表的示数为10V B．电压表的示数为5VC．在一个周期内，电流计的指针只来回抖动一次D．在一个周期内，电流计的指针只来回抖动两次解：由原线圈的输入电压的表达式U=20sin10t ，可知：原线圈电压，ω=10rad/s根据得：=，由于二极管具有单向导电性，则，故AB错误；f=因为1＜f＜2，所以在一个周期内，电流计的指针只来回抖动一次，故C正确，D错误；故选：C15如图，有一理想变压器，原副线圈的匝数比为n，原线圈接正弦交流电，电压的最大值为U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升．下列判断正确的是（）A ．原线圈中的电流的有效值为B．电动机消耗的功率为I2RC．电动机两端电压为IR D ．变压器的输入功率为解：A、原副线圈的匝数比为n，副线圈的电流为I，则有原线圈的电流有效值为，故A错误；B、原副线圈的匝数比为n，原线圈接正弦交流电，电压的最大值为U，则原线圈的电压有效值为，所以副线圈的电压为，因此电动机消耗的功率为P=UI=I，故B错误；C、电动机两端电压等于副线圈的电压．由于是非纯电阻，所以不等于IR，故C错误；D、原副线圈的匝数比为n，原线圈接正弦交流电，电压的最大值为U，则原线圈的电压有效值为，所以副线圈的电压为，因此电动机消耗的功率为P=UI=I ，则变压器的输入功率也为I，故D正确；故选：D16矩形线圈在匀强磁场中匀速转动产生的交流通入变压器的原线圈，其副线圈两端电压变化如图所示，原、副线圈匝数之比为n1：n2=1：10的理想变压器原线圈两端，则（）A．变压器副线圈两端的电压为U2=100VB．感应电动势的瞬时值表达式为e=10sinπ（V）C．t=0.005秒时，穿过副线圈平面的磁通量最大D．t=0.005秒时，矩形线圈平面与磁场方向平行解：A、由图象可以得到变压器副线圈的电压的最大值为10V，所以电压的有效值为10V，所以A错误；B、由于原、副线圈匝数之比为n1：n2=1：10，根据电压与匝数成正比可得，原线圈的电压的最大值为V，交流电的周期为0.02s，所以ω===100π，所以感应电动势的瞬时值表达式为e=sin100πt（V），所以B错误；C、当t=0.005秒时，带入e=sin100πt（V）可得，e=sin100π×0.005=sin π=（V），此时的电压最大，所以此时穿过副线圈平面的磁通量的变化率最大，穿过副线圈平面的磁通量为零，所以C错误；D、根据C的分析可知，此时穿过副线圈平面的磁通量为零，矩形线圈平面与磁场方向平行，所以D正确．故选D．17如图所示，理想变压器，原副线圈的匝数比为n．原线圈接正弦交流电压U，输出端A、A1、A2、A3为理想的交流电流表，R1、R2、R3为三个完全相同的电阻，L为电感，C为电容，当输入端接通电源后，电流表A读数为I．下列判断不正确的是（）A．R1两端的电压为B ．通过副线圈的最大电流IC．电流表A1的读数I1大于电流表A2的读数I2D．电流表A3的读数I3=0A 、根据得：，所以R1两端的电压为：，故A正确；B、根据题意得副线圈的电流为I，所以通过副线圈的最大电流为，故B 正确；C、线圈会产生感应电流阻碍原电流即I1＞I2，故C正确；D、电容器通交流阻直流，故有电流通过电流表A3，即I3≠0，故D错误．本题选不正确的故选D18如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为12202sin100u tπ=V，则（）A．当t=1600s时，c、d间的电压瞬时值为2VB．当单刀双掷开关与a连接时，电压表的示数为2VC．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变大解：A D19如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头。

人教版高二物理选修3-2第五章《交变电流》检测题(含答案)

《交变电流》检测题一、单选题1．如图，图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R= 20Ω，L1、L1为规格相同的两只小灯泡，S1为单刀双掷开关原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接l且S2闭合，此时L2正常开光．下列说法正确的是A．输入电压u的表达式u sin(50πt)VB．当S1接1，断开S2时，L1、L2均正常发光C．当S1接1，断开S2时，原线圈的输入功率将增大D．当S1换接到2后，R消耗的电功率为0.8W2．如图所示，a、b 灯分别标有“36V，40W”和“36V，25W”，闭合电键，调节R ，使a 、b 都正常发光．这时断开电键后再次闭合，则下列说法中错误的是（）A．重新闭合瞬间，由于电感线圈对电流增大的阻碍作用，a 将慢慢亮起来，而b 立即变亮B．重新闭合稳定后，两灯都正常发光，a 的额定功率大，所以较亮C．断开瞬间,由于电感线圈对电流减小的阻碍作用,通过a 的电流将逐渐减小, a 渐渐变暗到熄灭D．断开瞬间，b 灯立刻熄灭3．一理想变压器原、副线圈匝数比n1：n2＝11：5，原线圈与正弦交变电源连接，输入电压u 如图所示．副线圈仅接入一个10Ω的电阻，则（）A ．原线圈电流表的示数是22 A B．与电阻并联的电压表的示数是C ．经过1分钟电阻发出的热量是6×103 J D ．变压器的输入功率是1×103 W 4．如图所示，理想变压器原线圈中正弦式交变电源的输出电压和电流分别为和，两个副线圈的输出电压和电流分别为和、和.接在原副线圈中的五个完全相同的灯泡均正常发光．则下列表述正确的是A ．∶∶=1∶2∶1B ．∶∶=1∶1∶2C ．三个线圈匝数之比为5∶2∶1D ．电源电压与原线圈两端电压之比为5∶45．如图所示为一含有理想变压器的电路，U 为正弦交流电源，输出电压的有效值恒定，开关S 闭合前后理想电流表的示数比为1：3，则电阻1R 、2R 的比值12R R 为( )A ．1：1B ．2：1C ．3：1D ．4：16．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，A 、V 均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，l L 和2L 是两个完全相同的灯泡.原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．电压u 的频率为100HzB ．电压表V 的示数为C ．当照射R 的光强增大时，电流表A 的示数变大D ．当l L 的灯丝烧断后，电压表V 的示数会变大7．如图甲所示，理想变压器原、副线圈匝数分别为1n 、2n ，原线圈回路接有内阻不计的交流电流表A ，副线圈回路接有定值电阻R =2Ω，现在a 、b 间，c 、d 间分别接上示波器，同时监测得a 、b 间，c 、d 间电压随时间变化的图象分别如图乙、丙所示，下列说法正确的是（）A ．T =0.01sB ．1n ：2n ≈55：2C ．电流表A 的示数I ≈36.4mAD ．当原线圈电压瞬时值最大时，副线圈两端电压瞬时值为08．如图甲所示，一阻值为R 的电阻接在电动势为E 、内阻为r 的直流电源两端，电源的效率为94.1%；如图乙所示，当该阻值为R 的电阻通过理想变压器接在电压有效值为E 、内阻为r 的交流电源上时，变压器原线圈两端的电压为2E，则该变压器的原、副线圈匝数比为A ．4：1B ．1：4C ．16：1D ．1：169．教学用发电机能够产生正弦式交变电流．利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P．若发电机线圈的转速变为原来的2倍，则A．R消耗的功率变为2P B．电压表V的读数变为2UC．电流表A的读数变为4I D．通过R的交变电流频率不变10．矩形金属线圈共10匝，在匀强磁场中绕垂直磁场方向的转轴匀速转动，线圈中产生的电动势e随时间t的变化情况如图所示，下列说法中正确的是A．此交流电的频率是50 Hz B．0.015 s时线圈平面与磁场垂直C．此交流电的电动势有效值是．穿过线圈的磁通量最大值为15Wb11．某交变电流的图象如图所示，则该交变电流的有效值为（）A．2 A B．4A C．3.5 A D．6A二、多选题12．如图甲所示的电路中，电阻R1＝R2＝R，和R1并联的D是理想二极管(正向电阻可视为零，反向电阻为无穷大)，在A、B之间加一个如图乙所示的交变电压(电压为正值时，U AB>0).由此可知( )A ．在A 、B 之间所加的交变电压的周期为2×10－2 sB ．在A 、B 之间所加的交变电压的瞬时值表达式为u ＝220√2sin 50πt (V)C ．加在R 1上电压的有效值为55√2 VD ．加在R 1上电压的有效值为55√10 V13．如图所示，一台理想变压器，要使变压的输入功率增加，可以采取下列哪种方法（其他条件保持不变）（）A ．增大R 的阻值B ．减小R 的阻值C ．增加副线圈的匝数n 2D ．减小原线圈的匝数n 114．如图甲所示，理想变压器原、副线圈的匝数比为 4：1，电压表、电流表为理想电表．L 1、L 2、L 3、L 4为四只规格均为“220V，60W”的相同灯泡．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A ．电流表的示数为 0.82AB ．电压表的示数为 660 VC ．a 、b 两点的电压是 1100VD ．a 、b 两点的电压是 1045V15．如图，电阻R 、电容C 和电感L 并联后，接人输出电压有效值、频率可调的交流电源.当电路中交流电的频率为f 时，通过R C 、和L 的电流有效值恰好相等.若将频率降低为12f ，分别用12,I I 和3I 表示此时通过R C 、和L 的电流有效值，则（）A ．13I I >B ．12I I >C ．32I I >D ．23I I =16．一含有理想变压器的电路如图所示，正弦交流电源电压为U 0，，变压器原副线圈匝数之比为3∶1，电阻关系为R 0= R 1 =R 2 =R 3，为理想交流电压表，示数用U 表示，则下列判断正确的是A ．闭合电键S ，电阻R 0与R 1消耗的功率之比为9∶1B ．闭合电键S ，电阻R 0与R 1消耗的功率之比为1∶1C ．断开S ，U 0∶U =11∶3D ．断开S ，U 0∶U =4∶1 三、实验题17．一个教学用的简易变压器，两线圈的匝数未知，某同学想用所学变压器的知识测定两线圈的匝数。

高考物理电磁学知识点之交变电流基础测试题及答案

高考物理电磁学知识点之交变电流基础测试题及答案一、选择题1．如图所示，理想变压器原、副线圈的匝数比为12:10:1n n =，a 、b 两点间的电压为2202u = sin100V πt （），R 为可变电阻，P 为额定电流1A 、用铅锑合金制成的保险丝．为使保险丝中的电流不超过1A ，可变电阻R 连入电路的最小阻值是（）A ．2.2ΩB ．2.22ΩC ．22ΩD ．222Ω2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（）A ．线框产生的交变电动势有效值为311VB ．线框产生的交变电动势频率为100HzC ．0.01s t =时线框平面与中性面重合D ．0.015s t =时线框的磁通量变化率为零3．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz4．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD 的面积为S ，匝数为N ，内阻为r ，外电路总电阻为R （包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD 为正方向，下列说法正确的是（）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B ．电路中产生的电流有效值为022()NB S I R r ω=+C ．外电路的电压峰值为02m NB S RU R rω=+D ．1秒内线圈中电流方向改变2ωπ次 5．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

高二物理-交变电流习题(含答案)全部题型

高二物理选修3-2交变电流练习题 (含答案)1、图中属于交变电流的是（）2、如图表示交变电流的图像是（）3、在交流发电机中，矩形线圈由中性面开始绕轴匀速转动，产生的交流电动势与时间的关系如图所示，以下说法正确的是（）A. 在t1时刻穿过线圈的磁通量最大B. 在t2时刻穿过线圈的磁通量为零C. 在t3时刻穿过线圈的磁通量变化率最大D. 在t4时刻穿过线圈的磁通量变化率为零4、一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，不正确的是（）A. 线圈平面与磁感线方向垂直B. 通过线圈的磁通量达到最大值C. 线圈中的电动势为零D. 通过线圈的磁通量变化率达到最大值5、矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法正确的是（）A. 在中性面时，通过线圈的磁通量最大B. 在中性面时，感应电动势最大C. 穿过线圈的磁通量为零时，感应电动势也为零D. 线圈每通过中性面两次，电流方向改变一次6、正弦式交变电流是由矩形线圈绕垂直于匀强磁场的轴匀速转动时产生的，这种情况下电动势的最小值出现在（）A. 穿过线圈的磁通量为零时B. 线圈经过中性面时C. 穿过线圈的磁通量变化最快时D. 线圈边框与磁感线平行时7、矩形线圈在匀强磁场中，绕垂直磁场方向的轴匀速转动时，线圈平面跟中性面重合的瞬间，下面的说法中正确的是（）A. 线圈中的磁通量为零B. 线圈中的感应电动势最大C. 线圈的每一边都不切割磁感线D. 线圈所受的磁场力不为零8、一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示，下面说法正确的是（）A. 交流电动势的有效值为20VB. 交流电动势的有效值为10√2VC. t=0.01s线圈处于中性面D. 交流电动势的频率为50Hz9、一个矩形线圈在匀强磁场中匀速转动，产生交流电动势e=311sin(50πt)V，则（）A. 此交变电动势的频率是50HzB. 用交流电压表测量时的示数是220VC. 在t=0.1s时穿过线圈的磁通量为零D. 在t=0.5s时线圈平面与中性面重合，磁通量变化率最小10、一个矩形线圈在匀强磁场中匀速转动，产生的交变电动势e=220√2sin100πt(V)，那么（）A. 该交变电流的频率是50HzB. 当t=0时，线圈平面恰好位于中性面s时，e有最大值 D. 该交变电流电动势的有效值为220√2VC. 当t=110011、矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动，当线圈通过中性面时，下列说法中正确的是（）A. 穿过线圈的磁通量最大，线圈中的感应电动势最大B. 穿过线圈的磁通量等于零，线圈中的感应电动势最大C. 穿过线圈的磁通量最大，线圈中的感应电动势等于零D. 穿过线圈的磁通量等于零，线圈中的感应电动势等于零12、一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图1所示，则下列说法中正确的是（）A. t=0时刻线圈平面在中性面位置B. t=0.01s时刻Ф的变化率达最大C. 0.02s时刻感应电动势达到最大D. 该线圈相应的感应电动势图像如图2所示13、如图一矩形线圈，绕垂直于匀强磁场并位于线圈平面的固定轴转动，线圈中的感应电动势e随时间t变化如图，下列说法中正确的是（）A. t1时刻线圈位于中性面B. t2时刻通过线圈的磁通量最大C. t3时刻通过线圈的磁通量变化率的绝对值最大D. 每当e变化方向时，通过线圈的磁通量最大14、由交流电动势瞬时值表达式e=10√2sin4πt(V)，可知（）A. 此交流电的频率是4πHzB. 此交流电的周期是0.5sC. 此交流电动势额最大值为10VD. 此交流电动势的有效值为10√2V15、如图所示，一矩形闭合线圈，面积为S，在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行的位置开始计时，则（）时刻，线圈中的感应电动势最小A. 在t=πω时刻，穿过线圈的磁通量变化率最大B. 在t=πωC. 线圈中感应电动势的瞬时值表达式为e=BSωsinωtD. 若将线圈的角速度增为原来的2倍，则线圈中感应电流的有效值也增为原来的2倍16、如图所示，一个面积为S。

新人教版高中物理选修二第三章《交变电流》测试(包含答案解析)(1)

一、选择题1．(0分)[ID：128888]如图所示，用交流发电机和理想变压器构成一供电电路。

下列说法正确的是（）A．仅将滑片向下移动，则电压表读数变大B．仅将发电机的线圈转速增大，则电压表读数增大C．仅将滑片向下移动，则发电机输出功率减小D．仅将发电机的线圈转速增大，则通过L1的交流电频率不变2．(0分)[ID：128883]图1所示为某可调台灯电路图，变压器原副线圈匝数比为5∶1，灯泡的额定电压为40V，额定功率为20W，在a、b两端接上如图2所示的交流电，调节滑动变阻器滑片P，使灯泡正常发光，这时滑动变阻器消耗的功率为（）A．1W B．2W C．3W D．4W3．(0分)[ID：128878]如图所示，三只完全相同的灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，再并联到电压有效值不变、频率可调的交流电源上，当交变电流的频率为50Hz 时，三只灯泡恰好正常发光。

现仅将交变电流的频率降低到40Hz，则下列说法正确的是（）A．三灯均变暗B．三灯亮度均不变C．L1亮度不变、L2变亮、L3变暗D．L1亮度不变、L2变暗、L3变亮4．(0分)[ID：128868]据美国气候预测中心发布的数据表明：2020年拉尼娜现象已经形成，2020年冬天或出现极寒天气。

假如出现低温雨雪冰冻天气，我国北方的高压输电线路也会因结冰而损毁。

为消除200k V高压输电线上的冰凌，有人设计了利用电流热效应除冰的方法，当输送功率和输电线电阻一定时，线上损耗的热功率增大为原来的16倍，输电电压应变为（）A．800kV B．400kV C．100kV D．50kV5．(0分)[ID：128855]一电阻不计的矩形线圈在匀强磁场中绕垂直于磁场的轴作匀速转动，产生正弦式交变电流，其电动势的变化规律如图甲中的线a所示，用此线圈给图乙电路供电，发现三个完全相同的灯泡亮度均相同。

当调整线圈转速后，电动势的变化规律如图甲中的线b所示，以下说法正确的是（）A．曲线a、b对应的线圈转动角速度之比为2：3t 时刻，线圈平面恰好与磁场方向平行B．0C．转速调整后，灯泡3L的亮度变暗D．转速调整后，线圈电动势的有效值变为10V6．(0分)[ID：128850]一个矩形线圈，在匀强磁场中绕一个固定轴做匀速转动，当线圈处于如图所示位置时，它的（）A．磁通量最大，磁通量变化率最大，感应电动势最大B．磁通量最小，磁通量变化率最大，感应电动势最大C．磁通量最大，磁通量变化率最小，感应电动势最大D．磁通量最小，磁通量变化率最小，感应电动势最大7．(0分)[ID：128826]如图所示，标有“220V，40W”的灯泡和标有“20μF 360V”的电容器并联到交流电源上，V 为理想交流电压表，交流电源的输出电压如图乙中正弦曲线所示，闭合开关 S。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、选择题（本题共5小题，每小题6分，共30分）
1.一线圈在匀强磁场中匀速转动，在如图所示的位置时（）
A.穿过线圈的磁通量最大，磁通量的变化率最小
B.穿过线圈的磁通量最大，磁通量的变化率最大
C.穿过线圈的磁通量最小，磁通量的变化率最大
D.穿过线圈的磁通量最小，磁通量的变化率最小
2.线框在匀强磁场中绕OO′轴匀速转动（由上向下看是逆时针方向），当转到如图所示位置时，磁通量和感应电动势大小的变化情况是（）
A.磁通量和感应电动势都在变大
B.磁通量和感应电动势都在变小
C.磁通量在变小，感应电动势在变大
D.磁通量在变大，感应电动势在变小
3.（多选）一矩形线圈在匀强磁场中匀速转动时，产生的交变电动势的图像如图所示，则（）
A.交流电的峰值是10V
B.当t= 0时，线圈平面与磁感线垂直，磁通量最大
C.当t=πs时，e有最大值
D.t= πs时，e=-10V最小，磁通量变化率最小
4 .矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图所示，则（）
A.t1、t3时刻线圈通过中性面
B.t2、t4时刻线圈中磁通量最大
C.t1、t3时刻线圈中磁通量变化率最大
D.t2、t4时刻线圈中感应电流方向改变
二、非选择题（本题共2小题，共20分。

需写出规范的解题步骤）
6.（8分）如图所示的矩形线圈，ab=40cm，ad=20cm，共50匝，在B=0.6T的匀强磁场中以300转每分的速度绕中心轴OO′匀速转动，当t=0时线圈平面与磁场垂直。

（1）写出感应电动势瞬时值的表达式。

（2）求出当t=0.025 s时感应电动势的瞬时值。

7.（12分）（能力挑战题）如图所示为实验室演示用手摇发电机模型，匀强磁场的磁感应强度为B=0.5T，线圈匝数N=50，每匝线圈
面积S=0.048m2，转速n=75.0r/min，在匀速转动中从图示位置线圈转过90°开始计时。

（1）写出交变电流电动势瞬时值表达式。

（2）画出e-t图线。

答案解析
1.【解析】选C。

方向随时间做周期性变化是交变电流最重要的特征。

A、B、D三项所示的电流大小随时间做周期性变化，但其方向不变，它们所表示的是直流电。

C选项中电流的方向随时间做周期性变化，故选C。

2.【解析】选C。

当线圈平面平行于磁感线时，磁通量最小，但Em 最大，即最大，C对。

x
3.【解析】选D。

由题图可知Φ=Φmaxsinθ，所以磁通量Φ变大。

两竖直边切割磁感线的分速度变小，所以感应电动势变小，故D正确。

4.【解析】选A、B。

从图像可知交流电的峰值为10V，t=πs时，e=0最小，A对、C错；t=0时，e最小，Φ最大，B对；t= πs时，e=-10V ，“-”号表示方向，e最大，最大，D错。

【总结提升】解决图像问题的基本方法
一看：看“轴”、看“线”、看“斜率”、看“点”。

二变：掌握“图与图”“图与式”和“图与物”之间的变通能力。

三判（断）：结合图像和公式进行正确分析和判断。

5.【解析】选A。

t1、t3时刻电动势为零，线圈经过中性面，此时磁感线与线圈平面垂直，磁通量最大，但磁通量的变化率为零，A正确，C错误；t2、t4时刻电动势的值最大，线圈经过垂直中性面的位置，此时磁感线与线圈平面平行，磁通量为零，但磁通量的变化率最大，B错误；由题图知电流方向在t1、t3时刻改变，D错误。

【变式备选】已知矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图甲所示，则下列说法正确的是（）
A.t=0时刻线圈平面与中性面垂直
B.t=0.01s时刻Φ的变化率达最大
C.t=0.02s时刻感应电动势达到最大
D.该线圈相应的感应电动势图像如图乙所示
【解析】选B。

t=0时刻磁通量最大，线圈位于中性面位置，A错误；t=0.01s时刻磁通量为零，线圈位于垂直中性面的位置，电动势最大，磁通量的变化率最大，B正确；t=0.02s时刻磁通量最大，磁通量的变化率为零，感应电动势为零，C错误；感应电动势与磁通量的变化率成正比，电动势随时间变化的图像为正弦曲线，D错误。

6.【解题指南】解答此类题目应掌握以下两点：
（1）感应电动势的瞬时值与哪些因素有关。

（2）计时起点不同将影响瞬时值的哪个方面。

【解析】（1）因为当t=0时线圈平面与磁场垂直，所以感应电动势的瞬时值表达式的形式为
e=Emsinωt，ω=10πrad/s
Em=nBSω=nBab•ad•ω=24πV
则感应电动势的瞬时值表达式是
e=Emsinωt=24πsin10πtV。

（2）t=0.025s时感应电动势的瞬时值为
e=12 πV。

答案：（1）e=24πsin10πtV（2）12 πV
7.【解析】（1）线圈转动的角速度ω= = rad/s= rad/s，线圈中电动势的峰值为
Em=NBSω=50×0.5×0.048×V=3πV
瞬时值表达式为e=Emsinωt=3πsin t（V）
（2）从中性面开始计时，则e-t图线为：
答案：（1）e=3πsin πt（V）（2）见解析。
