(整理)GlobalMapper系列经典教程.
Global Mapper教程

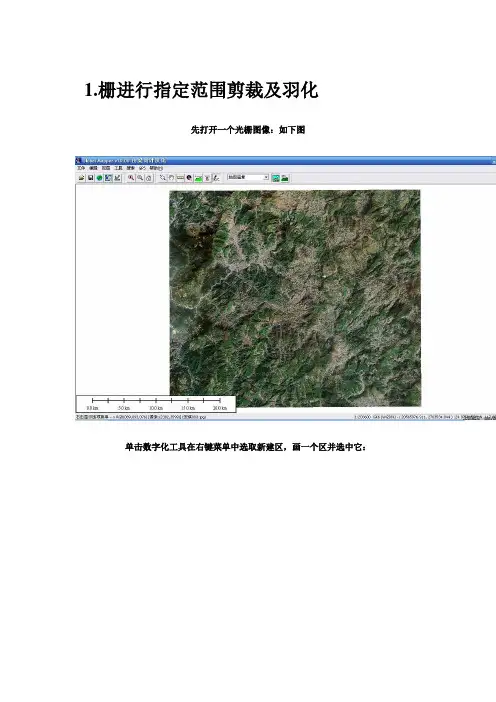

1.栅进行指定范围剪裁及羽化先打开一个光栅图像：如下图单击数字化工具在右键菜单中选取新建区，画一个区并选中它：ALT+C打开控制中心选中光栅层：单击选项：单击羽化选项卡选中以当前所选进行羽化选项框按应用或确定——完成。
当然羽化和剪裁是一回事剪裁自己实践吧！2.创建范围环（环交集）简介：Global Mapper系列教程之二，教大家如何创建范围环（环交集），步骤如下：装入一个地图数据，选取数字化工具，右击选项创建范围环，光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点……1、装入一个地图数据；（以下以光栅为例）2、选取数字化工具，右击选项创建范围环；3、光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点；4、以此创建其他环（可改变半径，不过要注意调整创建位置和半径，不能离其他己创建环太远而设定半径又小）确保它们能形成环交集，到最后一个取消“组合多环的选项框”；5、按确定就形成多环交集环，看下图：3.平铺地形（地形编辑）2009年04月17日作者：风侠来源：本站原创简介：如果要进行地形编辑，首先打开或下载一个含有地形数据的文件，然后画一个区图元，在然后…………1、打开或下载一个含有地形数据的文件；（这里以网上下载的STRM数据为例）、画一个区图元；3、选中区图元；4、添加区图元的高程属性（注意：属性名应为ELEVATION，值由你设）；5、右击选以所选区平铺地形菜单；6、设定相应选项；（说明己付在图片上）7、按确定生成三角高程网图层；效果如下：（为选中了使用加载地形层选项：生成平均海拔基础上的平铺地形）4.结合地形层简介：结合地形层就是用户对两个同一位置不同高程特征的网格层，进行运算操作。
其主要的意义是用户可以加减平均筛选等运算操作生成新的地貌层。
globalmapper软件操作教程
globalmapper软件操作教程Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具工具名称快捷键说明Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer T oolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading用于Tin高程的夸张显示开启\关闭山丘阴影Show 3D ViewCtrl+3数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait （编辑）菜单View （查看）菜单Tools（工具）菜单Search （查询）菜单Digitizer T ool （矢量化工具）右键菜单三 QC操作流程1.拷贝（颜色表文件）和（质检类型层文件）文件至Global Mapper软件安装目录C:\ProgramFiles\GlobalMapper10\ 下。
GlobalMapper软件操作教程
Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description 快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait （编辑）菜单View （查看）菜单Tools（工具）菜单Search （查询）菜单Digitizer Tool （矢量化工具）右键菜单三QC操作流程1.拷贝custom_shaders.txt （颜色表文件）和custom_area_types.txt （质检类型层文件）文件至GlobalMapper软件安装目录C:\Program Files\GlobalMapper10\下。
Global Mapper系列教程
GM系列教程—20 输出光栅影像设置详解应zhangteen朋友的提问，现讲一下GM中光栅图像的保存方式。
1、首先打开一个光栅图像，经配准的最好；2、选择菜单“文件”-》输出图像光栅格式，弹出的窗口中选择要保存的文件类型，这里选JPG，按确定；3、在弹出对话框中的JPG输出选项中有三个选项卡；以下分别说说它们的具体功能A、一般设置：采样间距：是指输出数据时程序扫描数据的步宽，如XY轴为1米，那么程序扫描的步长是以1米为步进进行；设置大的间距将输出较小的数据成果，设置小的间距将输出大的数据成果。
（下面的生成方形数据选项是指数据的元单位生成方式，勾选后程序以正方形方式生成数据单元，对于栅格图像选择此选项可保证生成的数据不产生扭曲变形），往下的“按此处以其他单位计算间距”按钮是改变图像的采样单位（可为公制、英制、角度等），一般来说不须改变这个选项。
图像品质：这个就不用说的指的是图像的质量。
光栅带设置：彩色和黑白都不说了，多波段指的是多波段融合成的图像（特别是遥感图像），因没有现有的素材就不说了。
最后的是输出图像的一些选项，大家自己试试，这里不说。
B、网格化：网格布局：第一个“没有网格”就是不分割图像输出一个文件；指定行列数，就是指定要把图像按行列均分输出，如：设定行3列3就是把图像以行列分成9块；指定单独网格的高度与宽度，就是以地理信息距离为依据，按长宽距离为单元，对图像进行分割；制定网格孔的像素尺寸，指的是以像素高宽为单位，对图像进行分割；使用选定的区图元为网格细胞，就是以用户指定的区图元，进行一次性裁剪输出（可以指定一个也可指定多个），注意以这种方式输出时，必须以数字化工具先选中区图元。
网格名：只有在网格布局的指定行数和列数、指定单独网格宽度和高度、制定网格孔的像素大小等三个选项其中一个选项开启时，网格名设置才可用。
这个选项主要是针对多个行列图像块的命名用的。
连续编号方式，是以行为主系统自动命名的方式；单独的行/列字母或数字，是指定行列图像块的命名方式，行列指定起始编号或数字，使用的前缀，指定数字时可指定命名的步进数。
(待分)GlobalMapper软件操作教程
软件操作教程一软件简介软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍. 软件界面软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
软件界面. 常用工具. 菜单介绍（文件）菜单（编辑）菜单（查看）菜单（工具）菜单（查询）菜单（矢量化工具）右键菜单三操作流程1.拷贝（颜色表文件）和（质检类型层文件）文件至软件安装目录:\ \\下。
2.启动软件，首先查看渲染层处是否已经成功加载，如果未加载成功，重新启动软件。
已成功加载的颜色表项已成功记载的质检类型层（）3.打开数据文件。
可通过的点击视图区的选项打开读取，或通过菜单() ，或通过工具栏打开读取数据。
可支持多数据添加4.通过菜单，或通过工具栏保存我工作空间。
下次退出软件后，直接打开工作空间（*）即可。
5.在工具栏选择对读取数据进行渲染。
数据渲染后的效果注意：（）.可通过的其他颜色表分别检查数据。
（）.可以通过再在点击关闭对数据高程夸张。
6.通过菜单或通过点击工具栏，使此工具处于激活状态，在视图区直接点击鼠标右键选择,即可对问题区域进行区域标示操作。
操作结束时点击鼠标右键，将通过对标示区域具体属性进行指定后，,完成问题区域标示。
问题区具体信息设置问题区标示效果多数据层显隐操作，可通过菜单,或者直接通过工具栏，进行其操作。
至所有问题区域标示完毕。
面板介绍面板层右键菜单注意：（）.问题区域标示过程操作中途可用，实现绘制节点的逐步撤消操作，结束后将无法撤消。
（）.删除矢量要素对所选要素直接按下即可快速删除操作。
通过菜单，或通过工具栏再次保存我工作空间。
7.确保面板，所标示问题层全部开启后，使用菜单输出文件，用于生产人员参考编辑使用。
检查所标示问题层全部开启问题标示最终成果图如没有特殊要求输出时选项默认即可11。
Global-Mapper软件操作教程
Global-Mapper软件操作教程Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具常用工具名称快捷键说明Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search byAttribute\Name\Description快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸张显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait（编辑）菜单View （查看）菜单Tools（工具）菜单Search（查询）菜单Digitizer Tool （矢量化工具）右键菜单三QC操作流程1.拷贝custom_shaders.txt（颜色表文件）和custom_area_types.txt（质检类型层文件）文件至Global Mapper软件安装目录C:\Program Files\GlobalMapper10\下。
Global--Mapper的使用步骤Word版
Global Mapper的使用步骤
1：打开global mapper 应用程序，打开之后选择创建点工具，如图
然后点右键出现选项，选择第四项
选择之后出现个对话框，这时选择第二个选项，如图；
在选择的选项中加入你要创建的点的经纬度，小数点后面的都删去；
然后点确定，之后出现一个对话框，这是可以选择你要创建的的站名，然后在下边的选项中选择第二个选项，在point选项中选择图标的形状和在font选项中选择图标的颜色和大小，如图
选择好之后，点确定，地图中就有了你要创建点的图标
为了测试两点之间的阻挡情况，再在地图中创建你要测试的另外一个点，步骤与第一个创建点相同创建好之后，选择工具栏中的测距离选项；选择之后连接两点，然后点右键，出现图标，如图
2,：在地图上创建一个基站的点，来模拟及站点覆盖范围，步骤是在工具栏中选择创建基站的模拟点工具，选择好之后在地图上点一下，就出现一个对话框，如图
对话框中的选项，transmitter 选项是选择基站的天线高度就是塔高第二个选项是USE选项是终端高度，第三选项view是天线的方向角，右上角的选项view radius是模拟的基站覆盖距离，右下角的选项fresnel是此基站电磁波的频率。
完成之后在file菜单中选择，如图；
选好之后，出现一个对话框，选择如图；选择第三项export，如图
这是在选择，draw a box 选项，然后出现一个对话框，截取你需要的区域，然保存就可以了，如图
然后点OK，之后再确定，就可以了。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
Global Mapper系列教程-3
[Global Mapper系列教程之十二]使用Mapgis数据批量建区2009年04月17日作者：上帝之眼风侠来源：本站原创简介：选择输出为SHP文件，完成文件格式转换（为什么选SHP的原因是SHP对区属性数据支持得最好）。
退出Mapgis系统，启动GM10。
打开转换形成的SHP文件，根据原始数据设定投影参数（这里设为高斯克吕格6度带投影，北京1954年坐标系推荐椭球，带号选20）打开数据。
很久都没空能写点东西,今晚有空坐下来,翻了一下自己的帖子,发现还有不少朋友在翻看,深受鼓舞,于是又写一个集新教程,这一节比较专业,可能对一些正在使用Mapgis的朋友会有点帮助。
以下言归正传：1、打开一个Mapgis的区数据（注意必须是区才具有区的拓朴数据关系）Mapgis 6.5生成数据的朋友）单击OK 保存属性结构，（经多次研究分析，使用Mapgis6.5或更低版本生成的数据成果必须经过这一步，否则区属性就无法导出，至于原因我想是数据支持版本与SHP 文件支持版本不符的关系吧），保存区数据退出编辑器。
返回Mapgis主界面：3、进行数据格式转换，把区文件转为SHP文件。
单击文件转换按钮，启动文件转换子系统；装入刚才保存的区数据；选择输出为SHP文件，完成文件格式转换（为什么选SHP的原因是SHP对区属性数据支持得最好）。
退出Mapgis系统，启动GM10。
打开转换形成的SHP文件，根据原始数据设定投影参数（这里设为高斯克吕格6度带投影，北京1954年坐标系推荐椭球，带号选20）打开数据。
选11（也就是灌溉水田），按新搜索按钮。
在结果框中右击鼠标，全选符合条件的数据；置；按确定完成，数据风格就完成了风格化渲染。
如下图：如上图示，所示的红颜色区就是灌溉水田所在的区图块。
以此类推进行其他区类型的设置，这里不再说了。
最后说明的一点就是，本节的关键是转为SHP数据和进行数据分类渲染，故原始数据可以是其他类型的数据，不过要实现数据的分类渲染，必须是带有区属性的数据。
Global Mapper软件操作教程
Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具常用工具名称快捷键说明Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description 快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸张显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait（编辑）菜单View （查看）菜单Tools（工具）菜单Search（查询）菜单Digitizer Tool （矢量化工具）右键菜单三QC操作流程1.拷贝custom_shaders.txt（颜色表文件）和custom_area_types.txt（质检类型层文件）文件至Global Mapper软件安装目录C:\Program Files\GlobalMapper10\下。
GlobalMapper软件操作教程
Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description 快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸张显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait （编辑）菜单View （查看）菜单Tools（工具）菜单Search （查询）菜单Digitizer Tool （矢量化工具）右键菜单三 QC操作流程1.拷贝custom_shaders.txt （颜色表文件）和custom_area_types.txt （质检类型层文件）文件至 Global Mapper软件安装目录C:\Program Files\GlobalMapper10\ 下。
Global-Mapper系列经典教程
Global-Mapper系列经典教程Global Mapper系列教程[第一章]对光栅进行指定范围剪裁及羽化 (5)[第二章]创建范围环（环交集） (9)[第三章]平铺地形（地形编辑） (13)[第四章]结合地形层 (18)[第五章]添加自定义椭球 (27)[第六章]用CASS数据创建地形 (31)[第七章]挖填方计算 (37)[第八章]剪裁图像和地形 (41)[第九章]线区矢量范围编辑 (44)[第十章]以属性名称说明搜索矢量数据 (52)[第十一章]影像较正 (60)序言1、兼容性好，几乎所有地理信息系统数据都能打开如图：这仅仅是四分之一能打开的还有其他的数据，能输出３０种格式的矢量数据以及光栅图片，例如.mif.shp.dem等等，这是其他地理信息系统软件所不具备的，它可以看作是一个转换器将不同格式数据进行转换，增强了数据的通用性，这是我觉得它比较实用的一个原因之一．2、获取数据方便，特别是地形数据你可以在线免费下载全球地形数据。
有些登山爱好者就是利用它制作登山图3、本身支持投影变换，以及编辑工具，软件本身自带了一些地图投影。
而且还可以对矢量数据进行二次修改。
4、制作地形剖面图比较方便最后演示一下Global Mapper的功能与操作１．打开矢量文件编辑经纬网间隔输出ｍｉｆ文件２．编辑线条以及添加矢量线条３．打开地形ｄｅｍ数据以及编辑４．制作分层设色地形图及地形剖面图５．网上下载免费地形数据，作３ｄ视图[第一章] 对光栅进行指定范围剪裁及羽化上帝之眼Global Mapper系列教程开课啦，本系列教程由风侠老师主讲，坐沙发蹲地板的同学赶紧就位……开课之前为了照顾到山上的朋友，我们先来了解本系列所以主将的软件Global Mapper——Global Mapper 是一款地图绘制软件，不仅能够将数据（例如：SRTM数据）显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS（美国地质勘探局）卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能。
global mapper 软件教程
1、调入高程数据打开Global Mapper，再打开ASTGTM_N24E113_dem.tif这个文件（下载的ASTER_GDEM是ZIP格式，需要先解压才能使用，解压后有3个文件，我们只使用dem.tif；如果不解压也可直接调入，但需要在Global Mapper的“控制中心”中关闭或隐藏ASTGTM_N24E113_num.tif这个文件所在的层，否则会遮挡ASTGTM_N24E113_dem.tif，我建议解压后直接调入dem.tif更方便）1.注明：Global Mapper这款软件中使用得最多的就是菜单“工具”中的“控制中心”和“设置”这两个工具，在工具栏中也可以很方便地找到它们----第五和第六个按钮。
2.打开ASTGTM_N24E113_dem.tif这个文件，我们能看到这样一幅色彩鲜艳的图，你能一眼看到船底顶在哪吗？我能一眼看到，包括船底顶东边美丽迷人的雪花顶，现在我能回忆起走过这些山时的点点滴滴。
那些美妙的山型仿佛梦中情人的身影让人念念不忘，我特别享受这种事前从空中俯瞰地面，再从空中回到地面的感觉，这也许就是我有兴趣有动力学地图制作去进行山野探路的初衷吧，好了，你不能马上找到也没关系，慢慢来，慢慢地，你就会有感觉，感觉就似一种电能，嗯，对，就是一眼看上某个心仪的人的那种感觉。
这样的贴子，不想整太严肃了，轻松点，如果你曾热恋过，拿出你的热情来，学会这个自制图，真的是小菜一碟哟。
3.在上面这幅图的最下面，我们能看到用度和度分秒显示的坐标，这个坐标会随着你的鼠标移动而变化，前面的1：1018700，这个是屏幕显示比例，通过放大和缩小工具来实现，中间的GEO（WGS84）是什么呢？简单地说，GEO是外文中常见的前缀，表示地球、土地、地理等含义，WGS84是World Geodetic System 1984（全球大地测量系统）的简称，是美国国防局1984为GPS全球定位系统使用而建立的系统。
GlobalMapper教程
1.栅进行指定范围剪裁及羽化先打开一个光栅图像：如下图单击数字化工具在右键菜单中选取新建区，画一个区并选中它：ALT+C打开控制中心选中光栅层：单击选项：单击羽化选项卡选中以当前所选进行羽化选项框按应用或确定——完成。
当然羽化和剪裁是一回事剪裁自己实践吧！2.创建范围环（环交集）简介：Global Mapper系列教程之二，教大家如何创建范围环（环交集），步骤如下：装入一个地图数据，选取数字化工具，右击选项创建范围环，光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点……1、装入一个地图数据；（以下以光栅为例）2、选取数字化工具，右击选项创建范围环；3、光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点；4、以此创建其他环（可改变半径，不过要注意调整创建位置和半径，不能离其他己创建环太远而设定半径又小）确保它们能形成环交集，到最后一个取消“组合多环的选项框”；5、按确定就形成多环交集环，看下图：3.平铺地形（地形编辑）2009年04月17日作者：风侠来源：本站原创简介：如果要进行地形编辑，首先打开或下载一个含有地形数据的文件，然后画一个区图元，在然后…………1、打开或下载一个含有地形数据的文件；（这里以网上下载的STRM数据为例）、画一个区图元；3、选中区图元；4、添加区图元的高程属性（注意：属性名应为ELEVATION，值由你设）；5、右击选以所选区平铺地形菜单；6、设定相应选项；（说明己付在图片上）7、按确定生成三角高程网图层；效果如下：（为选中了使用加载地形层选项：生成平均海拔基础上的平铺地形）4.结合地形层简介：结合地形层就是用户对两个同一位置不同高程特征的网格层，进行运算操作。
其主要的意义是用户可以加减平均筛选等运算操作生成新的地貌层。
Global Mapper软件操作教程
Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具常用工具名称快捷键说明Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description 快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸张显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait（编辑）菜单View （查看）菜单Tools（工具）菜单Search（查询）菜单Digitizer Tool （矢量化工具）右键菜单三QC操作流程1.拷贝custom_shaders.txt（颜色表文件）和custom_area_types.txt（质检类型层文件）文件至Global Mapper软件安装目录C:\Program Files\GlobalMapper10\下。
Global Mapper系列教程
GM系列教程—20 输出光栅影像设置详解应zhangteen朋友的提问，现讲一下GM中光栅图像的保存方式。
1、首先打开一个光栅图像，经配准的最好；2、选择菜单“文件”-》输出图像光栅格式，弹出的窗口中选择要保存的文件类型，这里选JPG，按确定；3、在弹出对话框中的JPG输出选项中有三个选项卡；以下分别说说它们的具体功能A、一般设置：采样间距：是指输出数据时程序扫描数据的步宽，如XY轴为1米，那么程序扫描的步长是以1米为步进进行；设置大的间距将输出较小的数据成果，设置小的间距将输出大的数据成果。
（下面的生成方形数据选项是指数据的元单位生成方式，勾选后程序以正方形方式生成数据单元，对于栅格图像选择此选项可保证生成的数据不产生扭曲变形），往下的“按此处以其他单位计算间距”按钮是改变图像的采样单位（可为公制、英制、角度等），一般来说不须改变这个选项。
图像品质：这个就不用说的指的是图像的质量。
光栅带设置：彩色和黑白都不说了，多波段指的是多波段融合成的图像（特别是遥感图像），因没有现有的素材就不说了。
最后的是输出图像的一些选项，大家自己试试，这里不说。
B、网格化：网格布局：第一个“没有网格”就是不分割图像输出一个文件；指定行列数，就是指定要把图像按行列均分输出，如：设定行3列3就是把图像以行列分成9块；指定单独网格的高度与宽度，就是以地理信息距离为依据，按长宽距离为单元，对图像进行分割；制定网格孔的像素尺寸，指的是以像素高宽为单位，对图像进行分割；使用选定的区图元为网格细胞，就是以用户指定的区图元，进行一次性裁剪输出（可以指定一个也可指定多个），注意以这种方式输出时，必须以数字化工具先选中区图元。
网格名：只有在网格布局的指定行数和列数、指定单独网格宽度和高度、制定网格孔的像素大小等三个选项其中一个选项开启时，网格名设置才可用。
这个选项主要是针对多个行列图像块的命名用的。
连续编号方式，是以行为主系统自动命名的方式；单独的行/列字母或数字，是指定行列图像块的命名方式，行列指定起始编号或数字，使用的前缀，指定数字时可指定命名的步进数。
global mapper 软件教程
1、调入高程数据打开Global Mapper，再打开ASTGTM_N24E113_dem.tif这个文件（下载的ASTER_GDEM是ZIP格式，需要先解压才能使用，解压后有3个文件，我们只使用dem.tif；如果不解压也可直接调入，但需要在Global Mapper的“控制中心”中关闭或隐藏ASTGTM_N24E113_num.tif这个文件所在的层，否则会遮挡ASTGTM_N24E113_dem.tif，我建议解压后直接调入dem.tif更方便）1.注明：Global Mapper这款软件中使用得最多的就是菜单“工具”中的“控制中心”和“设置”这两个工具，在工具栏中也可以很方便地找到它们----第五和第六个按钮。
2.打开ASTGTM_N24E113_dem.tif这个文件，我们能看到这样一幅色彩鲜艳的图，你能一眼看到船底顶在哪吗？我能一眼看到，包括船底顶东边美丽迷人的雪花顶，现在我能回忆起走过这些山时的点点滴滴。
那些美妙的山型仿佛梦中情人的身影让人念念不忘，我特别享受这种事前从空中俯瞰地面，再从空中回到地面的感觉，这也许就是我有兴趣有动力学地图制作去进行山野探路的初衷吧，好了，你不能马上找到也没关系，慢慢来，慢慢地，你就会有感觉，感觉就似一种电能，嗯，对，就是一眼看上某个心仪的人的那种感觉。
这样的贴子，不想整太严肃了，轻松点，如果你曾热恋过，拿出你的热情来，学会这个自制图，真的是小菜一碟哟。
3.在上面这幅图的最下面，我们能看到用度和度分秒显示的坐标，这个坐标会随着你的鼠标移动而变化，前面的1：1018700，这个是屏幕显示比例，通过放大和缩小工具来实现，中间的GEO（WGS84）是什么呢？简单地说，GEO是外文中常见的前缀，表示地球、土地、地理等含义，WGS84是World Geodetic System 1984（全球大地测量系统）的简称，是美国国防局1984为GPS全球定位系统使用而建立的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Global Mapper系列教程[第一章]对光栅进行指定范围剪裁及羽化 (5)[第二章]创建范围环（环交集） (9)[第三章]平铺地形（地形编辑） (13)[第四章]结合地形层 (18)[第五章]添加自定义椭球 (27)[第六章]用CASS数据创建地形 (31)[第七章]挖填方计算 (37)[第八章]剪裁图像和地形 (41)[第九章]线区矢量范围编辑 (44)[第十章]以属性名称说明搜索矢量数据 (52)[第十一章]影像较正 (60)序言1、兼容性好，几乎所有地理信息系统数据都能打开如图：这仅仅是四分之一能打开的还有其他的数据，能输出３０种格式的矢量数据以及光栅图片，例如.mif.shp.dem等等，这是其他地理信息系统软件所不具备的，它可以看作是一个转换器将不同格式数据进行转换，增强了数据的通用性，这是我觉得它比较实用的一个原因之一．2、获取数据方便，特别是地形数据你可以在线免费下载全球地形数据。
有些登山爱好者就是利用它制作登山图3、本身支持投影变换，以及编辑工具，软件本身自带了一些地图投影。
而且还可以对矢量数据进行二次修改。
4、制作地形剖面图比较方便１．打开矢量文件编辑经纬网间隔输出ｍｉｆ文件２．编辑线条以及添加矢量线条３．打开地形ｄｅｍ数据以及编辑４．制作分层设色地形图及地形剖面图５．网上下载免费地形数据，作３ｄ视图[第一章] 对光栅进行指定范围剪裁及羽化上帝之眼Global Mapper系列教程开课啦，本系列教程由风侠老师主讲，坐沙发蹲地板的同学赶紧就位……开课之前为了照顾到山上的朋友，我们先来了解本系列所以主将的软件Global Mapper——Global Mapper 是一款地图绘制软件，不仅能够将数据（例如：SRTM数据）显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS（美国地质勘探局）卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能。
浏览、合成、输入、输出大部分流行的扫描点阵图、等高线、矢量数据集的软件，它可以编辑、转换、打印各类地图图形文件，可以利用全球情报系统（GIS）信息资源。
它可以转换数据集的投影方式以符合你的项目的座标系统，并可以同时对数据集的范围进行裁剪。
它还提供距离和面积计算，光栅混合、对比度调节、海拔高度查询、视线计算，以及一些高级功能，如图像校正、通过地表数据进行轮廓生成、通过地表数据观察分水岭、对3Dpoint数据转换为三角多边形和网格化等。
通过内建的脚本语言或众多的批处理转换选项能够高效地完成重复性任务。
先打开一个光栅图像：如下图单击数字化工具在右键菜单中选取新建区，画一个区并选中它：ALT+C打开控制中心选中光栅层：单击选项：单击羽化选项卡选中以当前所选进行羽化选项框按应用或确定——完成。
当然羽化和剪裁是一回事剪裁自己实践吧！[第二章] 创建范围环（环交集）简介：第几章二，教大家如何创建范围环（环交集），步骤如下：装入一个地图数据，选取数字化工具，右击选项创建范围环，光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点……1、装入一个地图数据；（以下以光栅为例）2、选取数字化工具，右击选项创建范围环；3、光标变化后，左击在你想创建环的位置，设置环的半径，注意勾上“组合多环”选项框，按确定，这时生成的数据没有显示环外形，只看到中心点；4、以此创建其他环（可改变半径，不过要注意调整创建位置和半径，不能离其他己创建环太远而设定半径又小）确保它们能形成环交集，到最后一个取消“组合多环的选项框”；5、按确定就形成多环交集环，看下图：[第三章] 平铺地形（地形编辑）简介：如果要进行地形编辑，首先打开或下载一个含有地形数据的文件，然后画一个区图元，在然后…………1、打开或下载一个含有地形数据的文件；（这里以网上下载的STRM 数据为例）2、画一个区图元；3、选中区图元；设）；5、右击选以所选区平铺地形菜单；6、设定相应选项；（说明己付在图片上）7、按确定生成三角高程网图层；效果如下：（为选中了使用加载地形层选项：生成平均海拔基础上的平铺地形）（取消使用加载地形层的数据效果：生成了绝对海拔高程网程）[第四章] 结合地形层简介：结合地形层就是用户对两个同一位置不同高程特征的网格层，进行运算操作。
其主要的意义是用户可以加减平均筛选等运算操作生成新的地貌层。
实践意义为用户可通过操作得知在从一个地区己知地貌变化后地貌，广泛运用于GIS分析、土石方计算……一、基本概念和意义：结合地形层就是用户对两个同一位置不同高程特征的网格层，进行运算操作。
其主要的意义是用户可以加减平均筛选等运算操作生成新的地貌层。
实践意义为用户可通过操作得知在从一个地区己知地貌变化后地貌，广泛运用于GIS分析、土石方计算（有条件的话我以后将把自己的研究成果：结合SU进行可视化土石方计算讲给大家）、两点通视、无线电波传导等实际分析，该功能是GM软件可视化网格运算的重要部分。
闲话不说了，先看一下操作过程。
二、主要操作（本例以利用区平铺地形功能创建的两个不同高程的纯平网格为例说明）1、生成一个20米高程网格（利用区平铺地形形成，注意应把生成的高程层存为网格格式；因为利用此功能生成的高程层是三角高程（TIN）），然后重新加载它。
（注意任务栏上高程显示）2、生成另一个绝对30米的高程层，同样使用区平铺地形功能形成；（这个层可以是三角高程层也可为网格高程层）3、选取文件-》结合地形层菜单功能，进行结合地形层选项操作；（先生成增加就是加法运算）按确定后生成两个地形高程值和50米的新高程层4、在控制中心中关闭刚才新生成的高程层，在选项卡中操作依次下拉选取“减法（差异）-签署”，“减法（差异）-未签名”，“平均海拔”，“最低海拔”，“最大仰角”，“过滤（……）”，逐次生成高程层，也可调用3D视图看一下效果。
以下是所有效果图片。
（生成负海拔差效果图）（生成正海拔差效果图）（平均海拔25米高程层（30+20）/2=25效果图）生成两层中最低的20米高程层（生成两层中最高的海拔30米高程层）生成第一个30米的层生成了第二层的高程20米层。
结语：本例为了简单扼要地介绍结合地层的运算效果采用的是两个不同高程的纯平网格，大家可通过其他更复杂一点的地形进行操作训练，看一下具体的效果。
最后讲一下结合数据的导出，利用控制中心关闭不导出的图层，然后导出高程网格数据，可在分析模块中运用相应的分析。
[第五章] 添加自定义椭球2009年04月17日作者：风侠来源：本站原创简介：地理投影系中包括两个部分,一是椭球(基准);二是投影方法(我国大比例尺的地图常用的投影方法是高斯克吕格(3度带和6度带),还经纬度投影),所有的GIS软件包括GM10都只能自定义椭球,而投影关系到很复杂的数学公式计算,一般用户是无法自定义编辑的……地理投影系中包括两个部分,一是椭球(基准);二是投影方法(我国大比例尺的地图常用的投影方法是高斯克吕格(3度带和6度带),还经纬度投影),所有的GIS软件包括GM10都只能自定义椭球,而投影关系到很复杂的数学公式计算,一般用户是无法自定义编辑的。
可见椭球在投影系中的十分重要地位,它关系着我们怎样经数学模型来定义地球表面。
世界上各国都有自己的常用投影系（我国常用的是北京54和西安80坐标系），要添加自定义椭球需要知道椭球的参数，主要有半轴长，半短轴和扁率。
这些参数可以找相关的资料找到。
闲话少说看操作方法：1、打开程序工具-》选项，打开配置对话框中的投影选项卡：2、单击添加椭球按钮；3、在创建数据对话框中填上数据名，缩写等选项，单击添加椭球（下面的三参数和7参数布尔沙转换是常说的投影变换参数，这个比较难找，只有专有的机构才会有这种数据，而且还属于保密范畴，如果谁有这方面的数据请悄悄告诉我一声，没有这方面数据不要紧，只是在软件中不能将你自定义的投影系与WSG84互相转换罢了，当然也会影响以此为坐标系从网上下载数据的精确度）；4、填写椭球相关参数，教程为了说明添加过程，只是测试用就用程序的默认参数罢；5、单击确定就完成整个过程。
以下提供西安80坐标系所用的1975年I.U.G.G推荐椭球相关参数：长轴：6378140 半长轴：6356755.28815757，扁率：0.00335281317789038。
6、最后谈一下怎样删除我们自定义的椭球，打开程序安装目录，找到custom_datums.txt，打开它找到你自定义的椭球名以下的字符，删除它保存就可以了。
看下图：[第六章] 用CASS数据创建地形2009年04月17日作者：风侠来源：本站原创简介：首先我们要打开一个CASS的DAT数据，以文本文件打开发现CASS的DAT数据由点号“,,”连接以一个，号连接的X、Y、H数据结构……很久没有出教程了,今天讲一下与CASS,全站仪数据创建地形问题:1、打开一个CASS的DAT数据，以文本文件打开发现CASS的DAT 数据由点号“,,”连接以一个，号连接的X、Y、H数据结构；2、打开EXCEL，打开数据导入外部数据；3、导入DAT数据文件；4、设置导入的分隔符为逗号，自定义不导出的列；5、按确定，完成数据导入把它另存为TXT格式；6、打开GM10，打开刚才另存的BOOK.TXT，设置相关的参数；7、按确定，生成点数据；另存矢量数据为Lidae LAS 文件生成以las 为扩展名的文件，在GM10中打开，选中生成三维地形完成加载，并设定好投影相关参数完成生成三维地形过程；最后可另存网格数据为GRD，可生成等高线等操作了最后给测试数据：DAT文件 TXT文件 las文件（点击下载）[第七章] 挖填方计算2009年04月17日作者：风侠来源：本站原创简介：第几章七——挖填方计算：1、用GM10打开一个高程数据文件2、建立一个区（当然也可以打开矢量数据）3、进行相关设置（打开矢量数据此步可省略）……1、用GM10打开一个高程数据文件；2、建立一个区（当然也可以打开矢量数据）；3、进行相关设置（打开矢量数据此步可省略）；4、添加区的高程属性；5、按ESC退出画区模式进入编辑模式；点选刚才的区，右击弹出菜单，选取挖填方体积；6、进行相关高程的设置；7、按确定，完成设置开始计算。
[第八章] 剪裁图像和地形2009年04月17日作者：风侠来源：本站原创简介：第几章八，本集将教你如何剪裁图像和地形！同志们可要认真学习啊，风侠老师写教案可是很辛苦地……剪裁后得到的数据：/upload/2008/10/17/201019.rar[第九章] 线区矢量范围编辑2009年04月17日作者：上帝之眼风侠来源：本站原创简介：打开一个矢量数据；选中并打开矢量顶点显示；移动鼠标到你想改变范围的附近区域，选中“添加顶点到所选的区线”，这时光标变成“插入顶点”；1、打开一个矢量数据；2、选中并打开矢量顶点显示；3、移动鼠标到你想改变范围的附近区域，选中“添加顶点到所选的区线”，这时光标变成“插入顶点”；4、软件自动在光标与矢量线其最近处加上顶点；接下来讲如何删除己加顶点；5、选中一个顶点如上图；6、右击弹出菜单，选中“删除己选顶点菜单”；7、松开鼠标，软件自动删除己选的顶点（也可一次选中多个顶点，一次性删除）；再下来讲一个移动顶点；8、选中一个顶点（只能选取一个顶点）；9、右击选中“移动己选顶点“菜单，这时光标变成”移动“；10、移动光标到合适位置，再次点击左键（也可按住左键并拖动），顶点就移动到你想要的位置；再下来讲精确移动顶点（注意在10。
