磁力启动器接线
低压磁力接线图(最新)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
19芯航空插座
4-4 4 -5 2 3-1 5 2 3 -1 6
18
GHK
换相开关
#30-1 #30-2 蓝 #30-3线 30-8 30-9 31-1 31-2 31-3 30-4 30-5 31-6 31-7 31-8 31-9 30-6 30-7 31-4 31-5
图号
KDJ-2.2-01B
电气接线图
QJZ-1140(660 ) F 矿用隔爆兼本质安全型真空电磁起动器
总工程师 主 要 设 计人 设计总工程师 校 核 专业(主任) 工程师 设计制图 组 长 CA D 制 图 日 期 2011.3.25 比 例
李 燕 1:1
河南省济源市矿用电器有限责任公司
8
4
5
6
3
4
1
2 9 8
A
1 2 3 4 5 6 7 8 9
2
7
17-A1 18-3 4-38
4-10
36V
8 3
19-6
2 3 4 5 6 7 8 9
分闸 公共 无源 常开 无源 常闭 通 讯
联机 控制 用
6 7
后视
9
*C相
10V 4-39 10
4 11
22 V1
4-1 1
36V
2
15V
4
4-49 4-4 3 1-7/16-1 4-11
7
说明:
1.1d为地线,使用BV1.5mm2黄绿双色专用地线 2.带 *号 的线请使用高压电缆 3.带 ^号 的为通讯线 ,通讯线与其它回路分开,单独绑扎 4.带 #号 的为本安线 ,使用BV0.5mm2蓝色线 单独扎 5.所 有并行的电流线及通过电流的公用地 线应绞在一 起 敷设,不允许与其他导线交叉!
电磁起动器接线图
QBZ-120 120 59 103 178 2500(3次)
QBZ-200 200 99 172 296 4500(3次)
QBZ-400 400 200 315 630 8000(3次)
电磁起动器维修
1.根据电路及工作原理找故障范围 弄清楚被检修电路、设备的结构和工作原理,是循序渐进、避 免盲目检修的前提。查找故障时,先从主电路入手,看换向器 合、分是否正常。然后检查主电路的触头系统,换元件、熔断 器及线路本身是否自.故障,接着根据主电路与控制电路的控 制关系,检查控制回路的线路接头、自锁或连锁触点、电磁线 圈是否正常,PLC的输入、输出电压是否正常,从而找出故障 部位。 2.从控制电路动作程序检查故障范围 通过直观观察无法找到故障点,断电检查仍未找到故障时,可 对电器设备进行通电检查电源电压是否正常,通电检查前要先 切断住电路,将控制器和转换开关置于零位,然后用万用表检 查电源电压是否正常,有没有缺相或严重不平衡。进行通电检 查的顺序为先检查电路.后查控制电路:先检查交流系统、后 检查直流系统:通电检查控制电路的动作顺序,观察各元件的 动作情况,或断开隔离开关,取下所有熔断器,然后按顺序逐 一插入要检查的熔断器,合上开关,观察各电气元件是否要求 动作。
电磁起动器图片介绍
电磁起动器原理
①、起动前:隔离换向开关QS打到正或反转时控制 变压器有电,在主回路负荷侧不漏电时,JDB综合 保护器触点3、4闭合为起动作准备。 ②、起动:用本机近控时,短接本体上的2号与9号 接线端子,用外接远控按钮时,1号、2号、9号按 电气原理图分别对应远程起动、停止按钮连接(同 时将纽子开关K打到远控位置);(出厂时为近控) 按起动按钮,中间继电器KA线圈吸合,KA—1闭合 KM接触器线圈得电,KM—2闭合自保,KM—3打 开保护器上漏电检测17号线;接触器主触头闭合电 机运转。/ ③、停止:按停止按钮,接触器线圈失电释放
磁力启动器接线
整理ppt
牌工开 。作关接
,手线 禁把前 止上拉 合挂掉 闸上电 ”“源 警有并 示人在
整理pptຫໍສະໝຸດ 牌人柄 。工打接作至线 ,零前 禁位把 止,磁 合并力 闸悬启 ”挂动 警“器 示有手
整理ppt
放电
打开接线腔,对开关进行验电、放电,如在井下接
线打开箱盖前要先检测瓦斯,瓦斯浓度低于1%以下才
可进行操作。
整理ppt
打开接线箱盖用兆欧表摇测绝缘电阻。
整理ppt
所需接线电缆在开关上量出需剥削的长度并做下标记 (在接负载侧时切忌不能取整掉理p电pt 源警示牌)
沿标记处正整理确ppt 的剥削电缆
剥削后程度:1.标记处剥削不能呈马蹄形
2.不能伤芯线 3.剥整削理pp后t 无其他杂物
对电缆进行摇测(整包理ppt括相与相,相与地)
根据上图顺序(先整压理pp线t 板后喇叭嘴)拆卸
1 2 3
电缆的引入顺序依次是套上 1.喇叭嘴、 2.金属垫圈、3.密封圈。
整理ppt
5~15mm
电缆 在腔 中不 交叉
将电缆伸入接线腔,要求如下: 1.电缆在腔中不交叉 2.整电理p缆pt 护套伸入器壁5-15mm
安装喇 叭嘴
安装压 线板
螺
栓
一 致
、 螺 母
规
格
接线完毕盖上开关盖并拧紧螺栓。 整理ppt
整理ppt
安装顺序如图先整喇理ppt叭嘴后压线板
地线 线芯
电缆接线顺序:先地线后芯线。 整理ppt
导线裸露长度小于5mm
刺缘注 、意 薄: 膜不 、能 无压 毛绝
余头长度1~2mm
整理ppt
杂清 物理 。接
线 腔 做 到 清 洁 无
★010【大拿之路】QBZ系列隔爆真空电磁起动器接线
★010【大拿之路】QBZ系列隔爆真空电磁起动器接线
只有接对了线才能让开关正确地工作。
一、接线腔内接线示意图
1、近控接线示意图
近控接线时,2、9端子连接后必须接地,如图中紫色线所示。
2、远控接线示意图
远控接线时,按钮线的芯线必须正确连接,请参看在《隔爆电磁起动器远方控制》一文中总结的口诀。
二、相关说明
1、X1、X
2、X3是电源接线端子,D1、D2、D3是负荷接线端子;
2、电缆要伸入器壁5~15mm;
3、接入接线腔的每根电缆必须接地,对接地线的要求是:接线室地线长度应适宜,以松开线嘴卡兰拉动电缆后,三相火线拉紧或松脱,地线不掉为宜。
4、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子可不用平垫圈,接线后,卡爪(或平垫圈)不压绝缘胶皮,芯线裸露距卡爪(或平垫圈)不大于10毫米。
5、接线室接线的其它要求请参考《井下防爆电气设备检查标准五十条》之相关规定。
祝君学习愉快!。
磁力启动器接线
精品课件
Байду номын сангаас
可进行操作。
精品课件
打开接线箱盖用兆欧表摇测绝缘电阻。
精品课件
所需接线电缆在开关上量出需剥削的长度并做下标记 (在接负载侧时切忌不能取精掉品课电件 源警示牌)
沿标记处正精品课确件 的剥削电缆
剥削后程度:1.标记处剥削不能呈马蹄形
2.不能伤芯线 精3品.课剥件 削后无其他杂物
对电缆进行摇测(精品课包件 括相与相,相与地)
地线 线芯
电缆接线顺序:先地线后芯线。 精品课件
导线裸露长度小于5mm
余头长度1~2mm
精品课件
膜注 、意 无: 毛不 刺能
压 绝 缘 、 薄
清 理 接 线 腔 做 到 清 洁 无 杂 物 。
精品课件
对开关防爆面进行处理 精品课件
处理完毕后在防爆面上涂凡士林 精品课件
螺 栓 、 螺 母 规 格 一 致
密封圈宽度
厚 度
密 封 圈
密封圈内径
密封圈应根据所用电缆的直径削割 密封圈内径不大于电缆外径1mm,外径与进线装置内径差 不大于2mm,宽度不小于电缆外径的0.7倍,厚度不小于 电缆外径的0.3倍(70mm的的橡套电缆不在此限)。电缆 与密封圈之间不准包扎其他精品物课件体。
拆卸压 线板
拆卸喇 叭嘴
磁力起动器的接线步骤
精品课件
闸把 ”上接 警挂线 示上前 牌“拉 。有掉
人电 工源 作并 ,在 禁开 止关 合手
精品课件
闸零 ”位 警,接 示并线 牌悬前 。挂把
“磁 有力 人启 工动 作器 ,手 禁柄 止打 合至
精品课件
放电
打开接线腔,对开关进行验电、放电,如在井下接

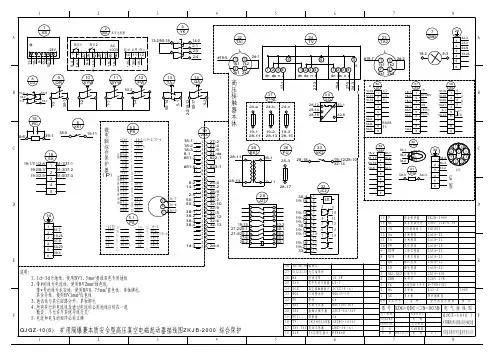

电磁起动器原理图接线图13
7 ZMD
2d
1 2 3 4 5 6 22-3 23-3 24-N 19-26
A
18-2 2d-2 3 1s2 4 2s2
37 X2 18-1 18-2 18-3 50-1 50-5 50-6 1 2 3 4 5 6 7 8 1d-4 9 +24
1
8-3
2
14 -1
5-3
5 -6
#19-7
备 注
图 号 KDG-QDC-□B-003B 电 气 接 线 图
总工程师 主 要 设 计人 设计总工程师 校 核 专业(主任) 工程师 设计制图 组 长 CA D 制 图 日 期 2013.8.17 比 例
QJGZ-10(6 ) F 矿用隔爆兼本质安全型高压真空电磁起动器
1:1
河南省济源市矿用电器有限责任公司
8
6
7
38 X3 19-18 19-19 19-20 19-21 6-1 50-13 1 2 3 4 5 6 7 8 9
常
27 FU21-3 24-a
1
30 SQL 24-c
5
*2-11 *2-12
4 + 5
输出 瓦斯闭锁 风电闭锁
开 源 常 接 闭 点 电气 闭锁
无
B
24-b
3
28-12 28-14 28-16
JCZ
J1-1 (+24V) J1-5( 瓦斯闭锁) J1-6 (风 电 闭锁)
引至九芯接线柱 (37-X2的4、5、6)
D
2K1 2K 2 RV
D
Io
LD 13 15 14
J2-11 (Io) J1-20 绝缘地 J1-19 绝缘
E
各类真空磁力启动器原理培训
QBZ6—80真空磁力起动器一、近控回路:变压器二次回路;变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→起动按钮QA→近控开关K近→变压器二次8#线。
按下起动按钮QA,真空按触器线圈得电吸合。
CKJ1闭合,开关自保。
二、远控回路:变压器二次36V 4#线→JDB保护4#线通过内部继电器接点→3#线→真空接触器线圈→停止按钮TA→远控开关K远→停止按钮TA→1#线→外接压扣起动按钮→停止按钮→8#线→起动按钮QA常闭点→变压器8#线。
按下起动按钮,真空接触器线圈得电吸合,CKJ1闭合开关自保。
9#线、13#线通过CKJ2联锁下一台开关。
PBG—630(400)/6(10)矿用隔爆型高压真空配电装置一、26芯航空插头引脚说明二、元件标志及作用S1——门行程开关触点 S2——隔离行程开关触点,正常时闭合M——合闸电动机 Y1——脱扣线圈,正常时无电Y2——失压线圈,正常时吸合Q1——三相桥式整流器 Q2——单相桥式整流器TA——分闸按钮,一闭两开QA——合闸按钮 YK——远控接点SB——照明灯开关 EL——照明灯HL1——合闸显示 HL2——分闸显示ZJ——中间继电器 ZJ1—4——电流护感器接地2J5——常开失压回路 FA——复位按钮QR——位移 YW——位移LD——漏电试验 HW——电度表RY1-3——压敏电阻 LX——零序电流互感器2LHC——2相电流互感器 QF——真空短路器三、工作原理1、合闸操作:Q1正极→S1→M→QA→Q1负极2、电动分闸回路:电压护感器二次B相对地电压58V→TA→D7→Y1→地。
3、保护动作分闸回路:保护器16角直流24V→QF常开接点→Y1保护器23角。
当过载、短路、漏电、监视、过电压、任意保护动作时,保护器16角输出直流24V正→23角负,形成回路Y1动作完成分闸。
欠压保护动作时,压器释放,完成分闸。
4、失压保护回路:开关送电后,中间继电器ZJ得电吸合,电压护感器二次A相经隔离行程开关S2→TA→整流桥Q2交流一端通过Q2交流另一端至电压护感器二次B相。
磁力启动器接线ppt课件
导线裸露长度小于5mm
刺缘注 、意 薄: 膜不 、能 无压 毛绝
余头长度1~2mm
.
杂清 物理 。接
线 腔 做 到 清 洁 无
.
对开关防爆面进行处理 .
处理完毕后在防爆面上涂凡士林 .
螺
栓
一 致
、 螺 母
规
格
接线完毕盖上开关盖并拧紧螺栓。 .
.
.
打开接线箱盖用兆欧表摇测绝缘电阻。
.
所需接线电缆在开关上量出需剥削的长度并做下标记 (在接负载侧时切忌不能取掉. 电源警示牌)
沿标记处正.确的剥削电缆
剥削后程度:1.标记处剥削不能呈马蹄形 2.不能伤芯线 3.剥削. 后无其他杂物
对电缆进行摇测(包. 括相与相,相与地)
密封圈宽度
厚 度
密 封 圈
密封圈内径
密封圈应根据所用电缆的直径削割 密封圈内径不大于电缆外径1mm,外径与进线装置内径差 不大于2mm,宽度不小于电缆外径的0.7倍,厚度不小于电 缆外径的0.3倍(70mm的的橡套电缆不在此限)。电缆与
密封圈之间不准包扎其他物体. 。
拆卸压 线板
拆卸喇 叭嘴
根据上图顺序(先压. 线板后喇叭嘴)拆卸
1 2 3
电缆的引入顺序依次是套上 1.喇叭嘴、 2.金属垫圈、3.密封圈。
.
5~15mm
电缆 在腔 中不 交叉
将电缆伸入接线腔,要求如下: 1.电缆在腔中不交叉 2.电. 缆护套伸入器壁5-15mm
安装喇 叭嘴
安装压 线板
安装顺序如图先喇. 叭嘴后压线板
地线 线芯
电缆接线顺序:先地线后芯线。 .
磁力起动器的接线步骤
.
牌工开 。作关接
起动机接线的正确方法
起动机接线的正确方法安全起见,在接线前,请确认起动机的电压和电源的电压一致,并断开电源。
以下是一般起动机接线的正确方法:1. 确定起动机的正负极。
通常,起动机上有标有“+”和“-”的标识。
如果没有标识,你可以参考起动机的使用说明书或咨询相关专业人士。
2. 将正极的电线连接到起动机的正极。
通常,正极的电线是红色或标有红色绝缘层的。
将电线的裸露部分插入或夹紧到起动机正极的接线柱上,并紧固好。
3. 将负极的电线连接到起动机的负极。
通常,负极的电线是黑色或标有黑色绝缘层的。
将电线的裸露部分插入或夹紧到起动机负极的接线柱上,并紧固好。
4. 连接电源。
将电源正极的电线连接到起动机的正极,负极的电线连接到负极,并紧固好。
5. 确保所有连接牢固。
检查并确保所有电线连接牢固,并紧固好螺丝或接线柱。
6. 完成接线后,重新接通电源。
然后,进行必要的测试和调试,确保起动机正常工作。
请注意,上述方法仅适用于一般起动机接线。
如果你不确定操作或者遇到特殊情况,请咨询专业电工或机械师的帮助。
实际起动机接线的正确方法可能因不同的起动机型号和品牌而有所不同。
如果你能提供更具体的信息,我可以给出更准确的指导。
以下是一般起动机接线的常用方法:1. 首先,确定起动机的正负极。
正极通常标有“+”或红色标识,负极通常标有“-”或黑色标识。
你可以参考起动机的说明书或从制造商处获取相关信息。
2. 切断电源。
在进行接线之前,务必确保断开电源,以避免电击或其他安全问题。
3. 将正极电源线连接到起动机的正极。
将电源线的裸露部分插入或夹紧到起动机正极的接线柱上,并确保牢固连接。
4. 将负极电源线连接到起动机的负极。
将电源线的裸露部分插入或夹紧到起动机负极的接线柱上,并确保牢固连接。
5. 确保所有连接牢固。
检查所有接线是否紧固,以确保电线不会松动或脱落。
6. 完成接线后,重新接通电源。
然后,进行必要的测试和调试,确保起动机正常工作。
请记住,这只是一般起动机接线的常用方法。
磁力启动器接线PPT课件
密封圈宽度
密
度
封 圈
厚
密封圈内径
密封圈应根据所用电缆的直径削割
密封圈内径不大于电缆外径1mm,外径与进线装置内径差
不大于2mm,宽度不小于电缆外径的0.7倍,厚度不小于电
缆外径的0.3倍(70mm的的橡套电缆不在此限)。电缆与
密封圈之间不准包扎其他物体. 。
10
拆卸压 线板
拆卸喇 叭嘴
根据上图顺序(先压. 线板后喇叭嘴)拆1卸1
可进行操作。
.
4
打开接线箱盖用兆欧表摇测绝缘电阻。
.
5
所需接线电缆在开关上量出需剥削的长度并做下标记
(在接负载侧时切忌不能取掉. 电源警示牌)
6
沿标记处正.确的剥削电缆 7
剥削后程度:1.标记处剥削不能呈马蹄形
பைடு நூலகம்
2.不能伤芯线
3.剥削. 后无其他杂物
8
对电缆进行摇测(包. 括相与相,相与地9)
1 2 3
电缆的引入顺序依次是套上 1.喇叭嘴、
2.金属垫圈、3.密封圈。
.
12
5~15mm
电缆 在腔 中不 交叉
将电缆伸入接线腔,要求如下: 1.电缆在腔中不交叉 2.电. 缆护套伸入器壁5-15m13 m
安装喇 叭嘴
安装压 线板
安装顺序如图先喇. 叭嘴后压线板 14
地线 芯 线
电缆接线顺序:先地线后芯线。
.
15
导线裸露长度小于5mm
余头长度1~2mm
.
膜注 、意 无: 毛不 刺能
压 绝 缘 、 薄
16
清
理
接
线
腔
做
到
清
洁
无
QBGZ-400矿用隔爆型高压真空电磁启动器该线说明
GBGZ-400磁力启动器改线说明
1、将黑色航空插头的X14上的线拆除改焊至X15上,从B相保险管处补线接至
X15上。
(C相电压)。
2、将黑色航空插头上的X11和X12短接。
(A、C相电流公共端)。
短接黑色航空
插头上的X16和X17(电压公共地)。
3、将红色航空插头上的S15改接至S13上,将本体100V变36V变压器上的21
号线拆除接至红色航空插头上的S14上。
(合闸反馈)将原来S13和S14上的线拆除。
4、将原来红色航空插头上的S1和S2拆除。
在本体端子排23号线和24号上补
线,接至红色航空插头上的S1和S2上。
(做遥控合闸)
5、将J1中间继电器拆除。
将原来红色航空插头上的S16拆除。
6、将将原来红色航空插头上的S10和S8短接。
(储能输入)。
简述磁性开关的工作原理,接线方法。
简述磁性开关的工作原理,接线方法。
性开关是一种常用的电气控制元件,它能用强磁场激活或停止一种电路的运行。
磁性开关在控制电源时经常作为切换开关,它不仅可以开关简单的电路,对复杂的控制程序也有着极大的帮助。
磁性开关通常由一个磁性结构,一个调节结构和一个铁芯组成,它的动作的原理是利用强磁场的作用,调节结构在其中发挥着极为重要的作用。
当强磁场作用下,调节结构发生转动,从而使电路的触点接触或断开,从而改变电路的状态。
二、磁性开关的接线方法
磁性开关的接线方法有多种多样,但是都是以内置的介质接口为基础,再利用电缆将它们连接到机器上,在实际工程施工中,更常用的是都是连接线缆接口,以满足各种不同的要求。
(1)常见的接线方式有:
a.插接线:即用铜丝连接开关及电源线,适用于控制范围小,使用范围广的场合。
b.头接线:插头可以适用于控制范围较大,使用范围也比较广的场合,可以灵活更改设备及线路,一般采用此种接线方式。
c.座接线:用插座连接开关与电源,采用这种接线方式,简化了控制系统中操作复杂性,使控制设备连接成为更加简单可靠的方式。
(2)结合现场使用情况,采用的磁性开关的接线方法还可以进行分类:
a.连式接线:包括长度不限、一条电缆直接连接磁性开关以及两
条以上电缆连接磁性开关。
b.头连接:包括绝缘插头连接以及普通插头连接。
c.头式连接:包括端子式连接和螺母式连接。
三、结论
磁性开关的原理是利用强磁场的作用,调节结构发生转动,达到开/关电路的效果。
磁性开关的接线方法有直插、插头、插座等接法,具体的接线方式要结合现场使用情况,实施具体的接线方案。
SMC磁性开关两线接线图
S M C磁性开关两线接线
图
Revised by Petrel at 2021
产品名称:S M C磁性开关两线接线图磁性开关是一种利用磁场信号来控制的线路开关器件,也叫磁控开关。
常用的磁性开关有单触点和双触点两种。
磁性开关意思就是通过磁铁来感应的,这个“磁”就是磁铁,磁铁也有好几种,市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称,是一种有触点的无源电子开关元件,具有结构简单,体积小便于控制等优点,其外壳一般是一根密封的玻璃管,管中装有两个铁质的弹性簧片电板,还灌有惰性气体。
平时,玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时,在磁场磁力线的作用下,管内的两个簧片被磁化而互相吸引接触,簧片就会吸合在一起,使结点所接的电路连通。
外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。
因此,作为一种利用磁场信号来控制的线路开关器件,干簧管可以作为传感器用,用于计数,限位等等(在安防系统中主要用于门磁、窗磁的制作),同时还被广泛使用于各种通信设备中。
在实际运用中,通常用永久磁铁控制这两根金属片的接通与否,所以又被称为“磁控管”。
磁力起动器的接法
磁力起动器的接法分为以下两步:
1.主电源接线。
磁力起动器通常需要接上交流电源,接线前应首
先确认电源电压和磁力起动器额定电压匹配。
主电源接线主要分为两个部分,即电源接线板和磁力起动器的接线板。
电源接线板上通常有3根接线柱,标有L、N、E,分别代表线路、零线和地线,需要根据电路要求连接正确的线路。
2.控制电路接线。
控制电路接线主要是连接磁力起动器的控制线
路,通常为低压直流电源,需要根据实际电路需求接线。
控制电路接线也是分为两个部分,即电源接线板和磁力起动器的接线板。
将控制线路的正负极分别插入电源接线板的+和-柱上,然后将控制电路正极插入磁力起动器接线板上的A1插孔,负极插入A2插孔。
矿用真空电磁启动器接线流程
矿用真空电磁启动器接线流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!矿用真空电磁启动器接线流程一、准备工作阶段。
在进行矿用真空电磁启动器的接线之前,需要进行充分的准备工作。
QC83-80型磁力起动器远方控制接线
QC83—80型磁力启动器远方控制接线
一、采掘工作面的电器设备主要有:
过渡
KBD-350型馈电开关: 本系列矿用隔爆型馈电开关,适 用于煤矿井下或周围介质中含有 甲烷等爆炸性危险气体的场所, 在交流50Hz、电压至660V的线 路中作为供电系统的总开关,分 支开关用,也可以作为大容量电 动机不频繁启动用,当线路发生 短路时能自动切断电源。
KBZ-630/1140(660)A型馈电开关
本智能化矿用隔爆型真空馈电开关用于煤 矿井下交流50Hz,额定电压为1140V或 660V,额定电流至500A或630A的中性点 不直接接地的三相电网中,作为移动变电站 用馈电开关(打开后盖板与移动变电站对 接),或单独作为配电总开关、分支开关, 也可作为大容量电动机不频繁起动用。 馈 电开关具有过载、短路、欠压、超压、漏电 与漏电闭锁、电网经缘状态显示、高低压电 气联锁、温度报警等功能。
小喇叭口 的内径为 32毫米
(3)电缆护套深入接线盒内壁长度为10~15 毫米,较细的控制电缆为5毫米。
5毫米
10~15毫米
10~15毫米
(4)电缆芯线与导电螺杆连接时,每根主芯线在 接线盒内的长度,当导线搭结好后,从统包护套算 起,最长不得大于接线柱至护套处直线距离10毫米。
(5)三根芯线不能交叉,弯曲弧度要适当。其 中接地芯线应有足够长度,要保证电缆向外拉出 时,各主芯线被拉脱导电螺杆时,地线仍保持可 靠连接。
(4)将操作手把扳至“前接线要求
(1)零件齐全,连接装置具有一定的机械强 度。 (2)一个线嘴只允许连接一条电缆,并相应的 配有合格的密封胶圈。电缆与密封圈之间不准 包缠其他物品。
磁性开关两线如何接线?两线磁性开关接线图
磁性开关两线如何接线?两线磁性开关接线图
磁性开关连接的电磁阀的
动作时间为Tc=0.05s,
最⼩动作范围Lmin=10mm,
则开关能检测的最⼤速度为200mm/s。
15、因磁性开关有个动作范围,故安装磁性开关的⽓缸存在⼀个最⼩⾏程,若⽓缸⾏程太⼩则
会出现开关不能断开的现象;
16、若负载为继电器、电磁阀等感性负载时,应做相应的保护;
整流⼆极管参数:容许的反向耐压要超过负载电压的5~10倍,顺向电流要超过负载电流。
RC回路:电阻2.7KΩ,电容0.1µF/600V。
17、若使⽤电容负载或电线长度超过10M时,请在尽量靠近开关处,串联⼀个电感器(470~2000µH ),可延长使⽤寿命;。
磁力开关接线教学设计方案
一、教学目标1. 知识目标:(1)了解磁力开关的工作原理及分类;(2)掌握磁力开关的接线方法;(3)熟悉磁力开关在电路中的应用。
2. 技能目标:(1)能够正确识别磁力开关的各个组成部分;(2)能够根据电路图进行磁力开关的接线;(3)能够解决磁力开关接线过程中遇到的问题。
3. 情感目标:(1)培养学生严谨的实验态度和良好的团队协作精神;(2)激发学生对电气工程的兴趣,提高学生的动手能力;(3)培养学生的创新意识和实践能力。
二、教学内容1. 磁力开关的基本原理及分类;2. 磁力开关的结构及组成部分;3. 磁力开关的接线方法;4. 磁力开关在电路中的应用。
三、教学过程1. 导入新课(1)展示磁力开关实物,引导学生观察其外观;(2)提问:磁力开关是什么?它有什么作用?2. 理论讲解(1)磁力开关的基本原理及分类;(2)磁力开关的结构及组成部分;(3)磁力开关的接线方法。
3. 实验操作(1)分组进行磁力开关接线实验;(2)教师巡回指导,解答学生在接线过程中遇到的问题;(3)学生完成接线后,检查电路通断,验证接线正确性。
4. 总结与反思(1)总结本次实验的收获,提出改进意见;(2)分享实验过程中遇到的问题及解决方法;(3)教师点评,总结本次实验的亮点和不足。
四、教学评价1. 评价标准:(1)知识掌握程度:学生能够正确回答关于磁力开关的问题;(2)技能水平:学生能够熟练进行磁力开关的接线;(3)实验态度:学生认真对待实验,积极参与讨论。
2. 评价方式:(1)课堂提问:检验学生对磁力开关知识的掌握程度;(2)实验操作:观察学生的接线技能和实验态度;(3)学生自评与互评:引导学生总结实验过程中的收获和不足。
五、教学资源1. 磁力开关实物;2. 电路图;3. 接线工具;4. 实验报告模板。
六、教学注意事项1. 在讲解磁力开关原理时,结合实际应用,让学生更好地理解;2. 实验过程中,注意安全,确保学生的人身安全;3. 针对不同学生,给予个别指导,确保全体学生都能掌握接线方法;4. 鼓励学生创新,提出改进建议,提高实验效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
闸把 ”上 接 警挂 线 示上 前 牌“ 拉 。有 掉 人电 工源 作并 ,在 禁开 止关 合手
闸零 ”位 接 警, 线 示并 前 牌悬 把 。挂 磁 “力 有启 人动 工器 作手 ,柄 禁打 止至 合
放电
打开接线腔,对开关进行验电、放电,如在井下接 线打开箱盖前要先检测瓦斯,瓦斯浓度低于1%以下才 可进行操作。
1 3 2
电缆的引入顺序依次是套上 1.喇叭嘴、 2.金属垫圈、3.密封圈。
5~15mm
电缆 在腔 中不 交叉
将电缆伸入接线腔,要求如下: 1.电缆在腔中不交叉 2.电缆护套伸入器壁5-15mm
安装喇 叭嘴 安装压 线板
安装顺序如图先喇叭嘴后压线板
Hale Waihona Puke 地线 芯 线 电缆接线顺序:先地线后芯线。
导线裸露长度小于5mm
膜注 、意 无: 毛不 刺能 压 绝 缘 、 薄
余头长度1~2mm
清 理 接 线 腔 做 到 清 洁 无 杂 物 。
对开关防爆面进行处理
处理完毕后在防爆面上涂凡士林
螺 栓 、 螺 母 规 格 一 致
接线完毕盖上开关盖并拧紧螺栓。
打开接线箱盖用兆欧表摇测绝缘电阻。
所需接线电缆在开关上量出需剥削的长度并做下标记 (在接负载侧时切忌不能取掉电源警示牌)
沿标记处正确的剥削电缆
剥削后程度:1.标记处剥削不能呈马蹄形 2.不能伤芯线 3.剥削后无其他杂物
对电缆进行摇测(包括相与相,相与地)
密封圈宽度
密封圈内径
密 封 圈 厚 度
密封圈应根据所用电缆的直径削割 密封圈内径不大于电缆外径1mm,外径与进线装置内径差 不大于2mm,宽度不小于电缆外径的0.7倍,厚度不小于 电缆外径的0.3倍(70mm的的橡套电缆不在此限)。电缆 与密封圈之间不准包扎其他物体。
拆卸压 线板
拆卸喇 叭嘴
根据上图顺序(先压线板后喇叭嘴)拆卸
