开关类磁力启动器

③远近控都可以操作的电路：
远方或就地都可以启停、都可以自保，省去远 近控的切换开关。
注意，不接远方控制时，需将2和8线短接。 此操作电路，同样适用于变频器、软启动器等
设备。
④上一部运输机联锁电路：
上一部运输机停止时，本部运输机自动停止。 防止因司机瞌睡埋机头。
上一部运输机未运行时，本部运输机只能按住 启动按钮开机（不自保）。
接触器本身需要用一个常闭接点（CKJ3），此接点 不真空接触器断开时，电机的电感线圈 产生的反向感应电动势（即吸收电机产生的反 压）。
电感线圈中的电流变化越快，产生的反压越高 （di/dt）。开关触头的火花可以释放反压（释 放能量）。真空接触器触头的火花小，所以反 压就高，就需要采用阻容吸收。
（5）接触器
首先要知道继电器、接触器都是——大电流吸合、小 电流就可维持。因为接触器比继电器的吸合电流大的 多，所以继电器吸合和维持不改变电路，而接触器必 须通过电路实现大电流吸合、小电流维持。
一个接触器内部有两个线圈，每个线圈有三个抽头。 操作继电器J1接点刚接通时，由于CKJ3是闭合的， 所以电流只经过线圈的少数匝数，电流很大（6A）， 接触器电磁力很大，压缩弹簧，使真空触头靠大气压 力接触。当接触器吸合后，CKJ3断开，电流要经过 线圈的全部匝数，电流很小（0.4A）。可见，吸合电 流比维持电流大15倍。
②远控操作电路：
远近控钮子开关拔至远控位置。当电机和负荷电缆都未 接地时，JDB接点闭合。按下远方启动按钮，操作继 电器J线圈回路接通，J吸合。J控制接触器的接点接通， 接触器吸合，接触器的辅助接点CKJ4接通——自保 （也就是松开启动按钮，也维持J的线圈回路）。当 需要停机时，按下远方停止或本身停止按钮，断开J 线圈回路，J释放，J控制接触器的接点断开，接触器 释放，辅助接点CKJ4断开。

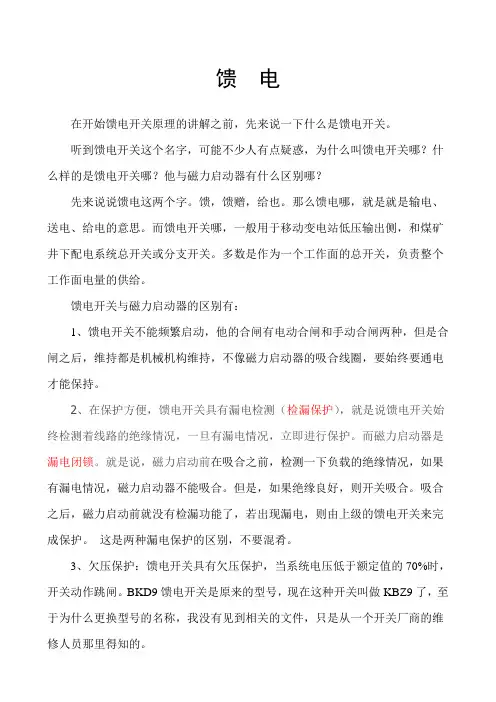

开关知识类
山西新景矿煤业有限责任公司
1、真空磁力启动器 （1）隔离换向开关
一个作用是隔离，具有明显的断开点（打在中 间位置），闭锁以后，它的下级具备检修。
另一个作用是改变电机转向，即改变相序（也 称换相开关）。打在左侧时，输出的相序是A、 B、C，打在右侧时，输出的相序是B、A、C， 实现电机转向改变。
（3）电机综合保护
符号代码是JDB。是专为《煤矿安全规程》第 四百五十五条设计的，“低压电动机的控制设 备，应具备短路、过负荷、单相断线、漏电闭 锁保护装置。”
短路、过负荷、单相断线的采集回路是三相电 流互感器。漏电闭锁的采集是CKJ4、J2和33 线（只有在9线接地时，才起作用）。3和9线 是插件的36V电源输入，3线和4线是控制输出。
隔离开关在停电位置，闭锁杆锁住隔离开关手 把（不能够再送电），可以开盖。开盖后的腔 体不能看到带电体。危险牌的作用就是遮挡带 电体的。
（2）控制电源
控制变压器的容量是200W。660V经3A保 险输入，输出36V交流电供操作、保护 (电机综合保护)、接触器线圈用电或向外 提供（电铃、瓦斯分站等）。
（4）操作电路 ①近控操作电路：
远近控钮子开关拔至近控位置。当电机和负荷电缆都未 接地时，JDB接点闭合。按下开关本身启动按钮，操 作继电器J线圈回路接通，J吸合。J控制接触器的接点 接通，接触器吸合，接触器的辅助接点CKJ4接通— —自保（也就是松开启动按钮，也维持J的线圈回 路）。当需要停机时，按下开关本身停止按钮，断开 J线圈回路，J释放，J控制接触器的接点断开，接触器 释放，辅助接点CKJ4断开。
反压的危害是损坏插件。
阻容保护断线，不影响开关运行。
