调频串联谐振交流耐压试验装置

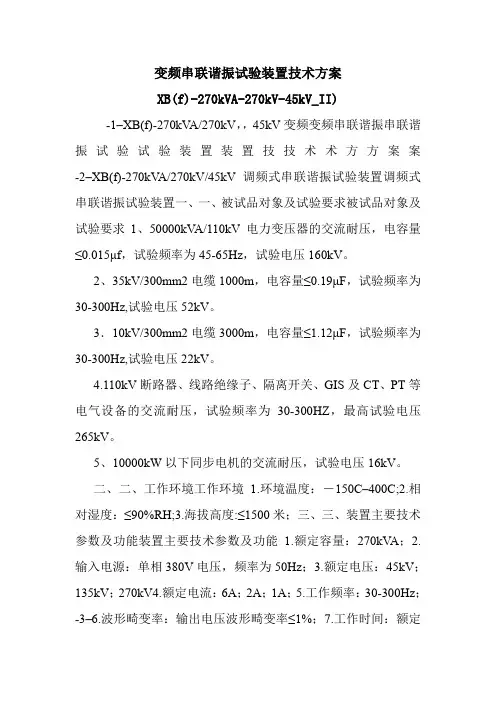

变频串联谐振试验装置技术方案XB(f)-270kVA-270kV-45kV_II).doc
变频串联谐振试验装置技术方案XB(f)-270kVA-270kV-45kV_II)-1–XB(f)-270kV A/270kV，，45kV变频变频串联谐振串联谐振试验试验装置装置技技术术方方案案-2–XB(f)-270kV A/270kV/45kV调频式串联谐振试验装置调频式串联谐振试验装置一、一、被试品对象及试验要求被试品对象及试验要求1、50000kV A/110kV电力变压器的交流耐压，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
2、35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
3．10kV/300mm2电缆3000m，电容量≤1.12μF，试验频率为30-300Hz,试验电压22kV。
4.110kV断路器、线路绝缘子、隔离开关、GIS及CT、PT等电气设备的交流耐压，试验频率为30-300HZ，最高试验电压265kV。
5、10000kW以下同步电机的交流耐压，试验电压16kV。
二、二、工作环境工作环境1.环境温度：－150C–400C;2.相对湿度：≤90%RH;3.海拔高度:≤1500米；三、三、装置主要技术参数及功能装置主要技术参数及功能 1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；135kV；270kV4.额定电流：6A；2A；1A；5.工作频率：30-300Hz；-3–6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、四、设备遵循标准设备遵循标准GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、五、装置容量确定装置容量确定35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。
VFSR 变频串联谐振耐压试验成套设备特点、产品优势
VFSR变频串联谐振耐压试验成套设备产品功能：满足各种电压等级的电气设备交流耐压试验要求。
产品组成部分：变频电源、励磁变压器、电抗器、分压器、谐振电容器产品优势：1、唯一获得“国家重点新产品证书”的产品。
我公司研制的VFSR变频串联谐振成套试验装置是目前国内所有同类产品中唯一获得由科技部、国家税务总局、对外贸易经济合作部、国家质量监督局、国家环境保护总局联合颁发的“国家重点新产品证书”的产品。
2、国内最专业的变频谐振试验系统该系统变频电源专门为现场高压试验设计，采用传统电机用变频电源的控制技术及相应的元器件，结合高压试验的特殊要求进行开发，产品技术成熟，性能可靠。
电源带有多种保护和控制单元，可独立进行调频、调压，无需另外配置调压器；试验发生异常后，可直接控制主功率模块，响应速度快。
主功率器件为四只主功率器件，避免了多只功率元件串并联可能造成的问题。
带有专用硬件保护滤波单元，在出现击穿和放电时，充分保证操作人员和设备的安全。
3、在国内同类产品中技术上处于领先地位，产品性能指标达到国际先进水平我公司研制的VFSR变频串联谐振成套试验装置通过了上海市经济贸易委员会委托，上海市供电局组织的上海市新产品鉴定。
在鉴定中获得了高度的评价，鉴定会专家委员会一致认为该产品性能指标已经达到国际先进水平。
4、国内同类产品中唯一拥有自有知识产权的变频串联谐振耐压试验装置。
因技术上的创新，该产品已获得了国家知识产权局颁发的发明专利证书，在技术上具有多种独创性和先进性。
专利号为：ZL 00 2 59594.X。
5、最早通过国家检测中心的全部型式试验项目的产品。
我公司研制的VFSR变频谐振成套试验装置是国内最早一家通过国家电力工业部电气设质量检验测试中心型式试验的产品，所有性能指标均满足设计要求。
6、同类产品中，市场占有率最高，应用最广泛，使用最稳定我公司研制的VFSR变频谐振成套试验装置是目前国内应用最广泛的产品，我们已经为包括安徽、新疆、河南、广西、天津、浙江、东北等十几家电力科学研究院；哈尔滨、沈阳、天津、济南、太原、郑州、青岛、南京、上海、杭州、广州、佛山、东莞、珠海、深圳等上百家电力局；以及秦山核电、葛洲坝发电厂、扬州发电厂等几十家发电企业提供了共300多套同类型产品。
VFSR变频串联谐振耐压试验装置技术参数
页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。
串联谐振试验装置使用注意事项
串联谐振试验装置使用注意事项
串联谐振试验装置使用注意事项：
(1)在使用串联谐振装置电压电阻测试之前，请根据试验程序对测试产品的绝缘电阻进行测量，并在进入下一阶段电压测试之前，确保测试产品符合相关的绝缘要求。
(2)在使用串联谐振装置进行耐压试验和启动装置之前，请重新检查连接是否正确，例如：励磁变压器的输出电压通过接地牵引电缆连接到下电抗器的下端;上高压输出线上部电抗器应尽可能远离补偿电容器
和分压器。
不要靠近地面或周围物体，以防止高压电线向地面和物体放电，因为你犯的每一个小错误，都会对设备和人员造成不可挽回的损害，而且每次你改正一个错误，对于现场人员和设备的安全，都是非常宝贵的;
(3)由于人员和设备的安全，对设备的对接要求很高。
变电站接地网连接时，应对接地桩、开关柜本体、变压器外壳污垢、铁锈、油漆等进行预处理，确保接地线与接地装置有效连接。
现场作业无接地装置时，可采用长约150cm的金属棒，金属棒可埋在地面相对潮湿的地方。
地下不少于120cm，必要时注入适量的水，这将更有效地保证设备可靠接地。
(4)串联谐振设备电源应采用两条消防线路380 V，仪表工作220 V电源消防线路应与380 V消防线路分开，供电线路尽量避免使用焊机等设备，防止干扰，如果使用发电机电源，则零线接地;
(5)尽管我们已经进行了大量的模拟试验或设置了各种保护措施，但样品的放电和仪器过电压保护的返回都会对仪器造成损坏。
然而，在排放过程中存在着许多不同的世界问题，而且现场仪器较多，运输环境和使用环境较差。
因此，强烈建议您采取措施防止交通中的地震和灰尘，并详细阅读应注意的事项。
变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置是一种用于高压电器耐压试验的装置，利用变频器来调节用于试验的频率，使高压电器更好地适应不同的环境，从而提高其耐压性能。
变频串联谐振耐压试验装置的原理是，变频器将电压调节至频率F，然后将其输入到谐振电路中，谐振电路由一个可变电容和一个可变电感共同组成，电容和电感的调节可以调节谐振电路的频率，而谐振电路的输出则会产生一个脉冲信号，该脉冲信号会被输入到耐压装置中，从而调节其耐压性能。
变频串联谐振耐压试验装置的主要优点是可以调节高压电器的耐压性能，从而使其能够更好地适应不同的环境，进而提高其耐压性能。
此外，该装置还具有节能、环保、易于操作、结构简洁等优点，使得其在耐压试验中具有更多的应用前景。
变频串联谐振耐压试验装置具有调节高压电器耐压性能的优点，且具有节能、环保、易于操作、结构简洁等优点，因而被广泛应用于耐压试验领域。

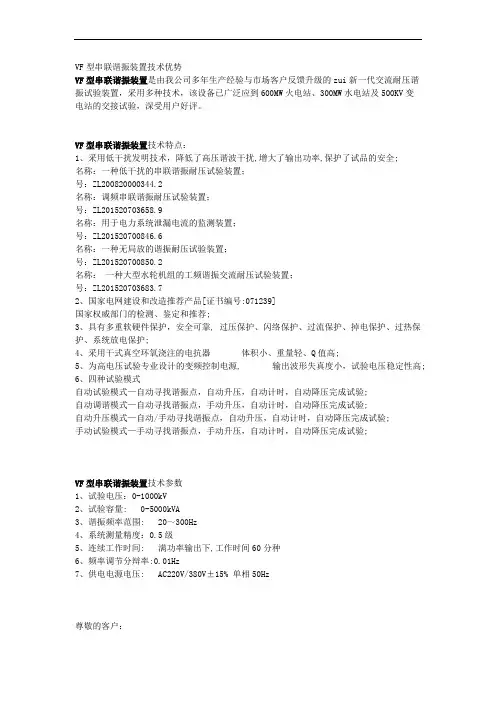

VF型串联谐振装置技术优势
VF型串联谐振装置技术优势VF型串联谐振装置是由我公司多年生产经验与市场客户反馈升级的zui新一代交流耐压谐振试验装置，采用多种技术，该设备已广泛应到600MW火电站、300MW水电站及500KV变电站的交接试验，深受用户好评。
VF型串联谐振装置技术特点：1、采用低干扰发明技术，降低了高压谐波干扰,增大了输出功率,保护了试品的安全;名称：一种低干扰的串联谐振耐压试验装置；号：ZL200820000344.2名称：调频串联谐振耐压试验装置；号：ZL201520703658.9名称：用于电力系统泄漏电流的监测装置；号：ZL201520700846.6名称：一种无局放的谐振耐压试验装置；号：ZL201520700850.2名称：一种大型水轮机组的工频谐振交流耐压试验装置；号：ZL201520703683.72、国家电网建设和改造推荐产品[证书编号:071239]国家权威部门的检测、鉴定和推荐;3、具有多重软硬件保护，安全可靠, 过压保护、闪络保护、过流保护、掉电保护、过热保护、系统放电保护;4、采用干式真空环氧浇注的电抗器体积小、重量轻、Q值高;5、为高电压试验专业设计的变频控制电源, 输出波形失真度小，试验电压稳定性高;6、四种试验模式自动试验模式—自动寻找谐振点，自动升压，自动计时，自动降压完成试验;自动调谐模式—自动寻找谐振点，手动升压，自动计时，自动降压完成试验;自动升压模式—自动/手动寻找谐振点，自动升压，自动计时，自动降压完成试验;手动试验模式—手动寻找谐振点，手动升压，自动计时，自动降压完成试验;VF型串联谐振装置技术参数1、试验电压：0-1000kV2、试验容量: 0-5000kVA3、谐振频率范围: 20～300Hz4、系统测量精度：0.5级5、连续工作时间: 满功率输出下,工作时间60分种6、频率调节分辩率:0.01Hz7、供电电源电压: AC220V/380V±15% 单相50Hz尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。
变频串联谐振耐压试验成套装置
变频串联谐振耐压试验成套装置使用手册目录一、应用范围 2二、主要性能指标及特点 22.1主要技术指标 22.2主要特点 2三、工作原理及系统配置 33.1工作原理 3 3.2系统配置 33.3决定系统配置的因素 4四、型号说明 44.1系统型号说明 4 4.2变频控制器型号说明 4 4.3励磁变压器型号说明 5 4.4试验电抗器型号说明 54.5分压器型号说明 5五、试验及试验接线 55.1交联聚乙烯电缆的交流耐压试验 6 5.2 GIS的交流耐压试验 7 5.3 大型变压器的交流耐压试验 7 5.4 大型发电机组的交流耐压试验 85.5 其它试品的交流耐压试验 9六、试验操作步骤及注意事项 96.1 试验操作步骤 96.2 注意事项 10七、常见故障及分析 11八、维护 128.1 日常维护 128.2 运输 12九、随机文件 12十、附录：交联聚乙烯电缆相关技术参数 12一、应用范围变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
扬州逸诺电气专业生产变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。
适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验适用于66KV、110KV、220KV、500KV、GIS交流耐压试验适用于大型发电机组、电力变压器工频耐压适用于电力变压器的感应耐压试验二、主要性能指标及特点2．1主要技术指标（1）工作温度范围：-10~45℃（2）工作湿度范围：≤90%（3）海拔：≤1000m（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz（5）供电电源容量：0-300KW（6）额定输出电压：0-10KV（7）额定输出容量：0-6MVA（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%（10）噪音：≤60dB（11）系统测量精度：1级（12）输出波形：正弦波，波形畸变率≤1%（13）电抗器Q值：30-120（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护2．2主要特点2．2．1体积小、重量轻，适合于现场使用变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。
270kVA270KV调频式串联谐振试验装置技术方案
270kVA/270KV调频式串联谐振试验装置技术方案一、产品概述该装置主要针对10kV、35kV、110kV电缆及电力系统的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。
第四代交流耐压谐振试验装置人机界面采用32位RISC CPU 和精简的LINX内核，7寸电容触摸大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线显示，高压电流、高压电压、低压电流真有效值数字反馈于界面，保护功能具有，低压电流、高压电压、闪络电压保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。
二、被试品对象1.10kV，240mm²及以下，3km电缆交流耐压试验，最大电容量≤1.03μF，试验频率为30-300Hz，最高试验电压22kV。
2.35kV，300mm²及以下，1km电缆交流耐压试验，最大电容量≤0.1945μF，试验频率为30-300Hz，最高试验电压52kV。
3. 110kV，400mm²及以下，0.3km电缆交流耐压试验，最大电容量≤0.0495μF，试验频率为30-300Hz，最高试验电压128kV。
4. 110kV，80000kV A电力变压器的交流耐压试验，最大电容量≤0.015μF，试验频率为45-65Hz，最高试验电压160kV。
5. 110kV多组合开关柜、互感器、绝缘子、穿墙母排、GIS多组合高压开关，交流耐压试验试验频率为45-65Hz，最高试验电压264kV工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》四、装置系统的整体参数a) 额定容量：270kV A；b) 输入电源：单相220V/380V电压，频率为50Hz；c) 额定电压：45kV；90kV；135 kV；270kVd) 额定电流：6A；3A；2A；1A；e) 工作频率：30～300Hz；f) 波形畸变率：输出电压波形畸变率≤1%；g) 工作时间：额定负载下允许连续60min；h) 温升：额定负载下连续运行60min后温升≤65K；i) 品质因素：装置自身Q≥30(f=45Hz)；j) 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分) k) 测量精度：系统有效值1.0级；五、装置容量确定：1）.10kV，240mm²及以下，3km电缆交流耐压试验，电容量≤1.03μF，试验频率为30-300Hz，试验电压22kV。
变频串联谐振试验装置原理
输出电压 频率
适用场合
调感型
调频型
调频调感型
由激励电源决定。 其频率与激励电源的 频率一致，激励电源 的频率为固定频率， 一般为工频，输出高 压也为工频
由试品电容量决 定。激励电源的频率 根据试品电容量的不 同而变化，所以输出 高压的频率也随之变 化，同时，频率又得 满足一定的范围，一 般为30～300Hz
变电站的试品有变压器和电缆等.相对来说,电缆属于低压大电流试 品,而变压器属于高压小电流试品,两者有一个共同的特点：所需试 验电源的功率大.采用本调频调感型谐振升压系统,并联使用对电缆 进行试验,串联使用对变压器进行试验.而且,很多地方没有规程支持 变压器的变频试验,用本装置可以通过调感的方式谐振,使得输出电 压为工频高压,从而满足规程的要求.在采用变频方式对电缆做试验 时,有的地区采用的频率范围比较窄,因此,对于一套变频谐振升压系 统来说,被试品范围就比较窄,有的厂家不得不采用增加补偿电容的 方式来满足对小电容试品的试验,采用调频调感方式,可以先调节电 抗器的电感量,然后再采用调频的方式来准确调谐,这样就可以大大 增加对被试品电容量的适应范围.
用,所以,很多发电厂只是在发电机安装时做过交流耐压试验,一般的 预试就没有进行交流耐压试验,显然不利于预防事故.采用本装置,每 件重量小于60kg,对于150kVA的试品容量,两节电抗器就可以满足要 求,总重量只有120kg,解决了现场使用的搬运问题,而且,它还可以完 成对发电机周围电缆的变频交流耐压试验,一套装置实现了多种用途. 2〕 10kV 用户变电站
作用下与电抗器谐振,通常称为调频式,还可以同时改变电抗器的感 抗和被试系统的电容量使得系统达到谐振状态,通常称为调干调容式. 调感式通常采用调节铁心电抗器的气隙的方式,可以连续平滑的调节 感抗值,操作比较方便；而调容式不但需要笨重的电容,而且电容不 能连续的调节,所以不太适合现场操作.
变频串联谐振耐压试验装置使用说明书
警告！ 由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测试线、 电源插座 时，会产生电火花，小心电击，避免触电危险，注意人身安全！
1
RTXZ-270kVA/270kV/54kV 变频串联谐振耐压试验装置
武汉锐拓普电力设备有限公司
慎重保证 本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行 包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如 产品出现缺陷，实行有偿终身维修。 安全要求 请阅读下列安全注意事项， 以免人身伤害， 并防止本产品或与其相连 接的任何其它产品受到损坏。 为了避免可能发生的危险， 本产品只可在规 定的范围内使用。 只有合格的技术人员才可执行维修 —防止火灾或人身伤害！ 使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电 源线。 正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或 断开测试导线。 产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱 必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或 输出终端连接前，应确保本产品已正确接地。 注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的 所有额定值和标记。 在对本产品进行连接之前， 请阅读本产品使用说明书， 以便进一步了解有关额定值的信息。 请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。
XZ -270kVA/54kV/54kV RT RTXZ XZ变频串联谐振耐压试验装置
Variable Resonance Withstand HV Test Set
使用说明书
User's Manual
武汉锐拓普电力设备有限公司
Wuhan Retop Electric Device Co.,LTD
PBXZ系变频串联谐振电缆交流装置耐压实验装置
PBXZ系列：变频串联谐振电缆交流装置耐压实验装置参考标准：GB50150-2006,DL/T849.6-2004产品别称变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。
产品介绍电缆耐压试验设备适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。
电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。
谐振系列电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不超过30kg）、可移动性好的优点，适宜现场试验。
该装置中的谐振电抗器，励磁变压器采用干式环氧浇注，适合各类电缆的要求。
产品参数额定输出电压0～220 kV (有效值)及以下输出频率 30～300Hz谐振电压波形正弦波，波形畸变率≤1%满负载工作时间连续工作时间60min系统品质因数最大负载下≥20频率调节细度0.1Hz，不稳定度≤0.01%工作电源220V或380V单相市电系列产品配置及适用范围：PBXZ系列调频式串联谐振常规配置参照表产品型号适用范围（10kV、35kV、110kV电压等级电力电缆交流耐压试验，试验频率：30～300Hz）操作箱谐振电抗器（干式）励磁变压器（干式）电容分压器适用对象PBXZ-44/22 2.5kW1A/22kV二台2.5kVA/1kV25kV10kV电缆≤1km(300mm²)PBXZ-88/224kW2A/22kV二台4kVA/1kV25kV10kV电缆≤2km(300mm²)PBXZ-132/226kW2A/22kV三台6kVA/1/3kV60kV10kV电缆≤3km(300mm²)35kV电缆≤1km(300mm²)PBXZ-176/227.5kW2A/22kV四台7.5kVA/1/3kV60kV10kV电缆≤4km(300mm²)35kV电缆≤1km(300mm²)PBXZ-264/2210kW2A/22kV六台10kVA/1/3kV60kV10kV电缆≤6km(300mm²)35kV电缆≤2km(300mm²)PBXZ-330/2215kW2.5A/22kV六台15kVA/1/3kV100kV10kV电缆≤8km(300mm²)35kV电缆≤2km(300mm²)PBXZ-640/3225kW2.5A/32kV八台25kVA/1/3/5kV200kV10kV电缆≤10km(300mm²)35kV电缆≤4km(300mm²)110k电缆≤1km(400mm²)产品型号适用范围（110kV 、220kV 、500kV 电压等级电力电缆交流耐压试验，试验频率：30～300Hz ）操作台谐振电抗器（油浸式） 激流变压器 （油浸式） 电容分压器适用对象PBXZ-1300/130 50kW 5A/130kV 两台 50kVA/3/5kV150kV35kV 电缆≤2.0km(300mm ²) 110kV 电缆≤2.0km(400mm ²) PBXZ-2600/130 100kW5A/130kV 四台 100kVA/3/5/10kV220kV35kV 电缆≤3.0km(300mm ²)110kV 电缆≤3km(400mm ²) 220kV 电缆≤1.5km(400mm ²)PBXZ-3200/220 160kW4A/220kV 四台 160kVA/5/10kV160kV110kV 电缆≤5.0km(400mm ²) 220kV 电缆≤3.0km(400mm ²) PBXZ-6400/220 320kW8A/220kV 四台320kVA/5/10kV320kV110kV 电缆≤10km(400mm ²)220kV 电缆≤5.0km(400mm ²) 500kV 电缆≤1.0km(400mm ²)。
变频串联谐振耐压试验装置系统讲解串联谐振人必看
变频串联谐振耐压试验装置系统讲解|串联谐振人必看变频串联谐振耐压试验装置是什么。
在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。
当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。
变频串联谐振耐压试验装置的三大应用高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。
下面三新电力给大家介绍一下串联谐振试验装置在各个领域的应用。
1.在电缆试验中的应用城乡电网中电缆的大量使用,其故障时有发生。
为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流试验的累积效应对电缆造成损伤。
国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用DAXZ串联谐振试验系统,频率范围为30～300Hz。
并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。
①由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏。
②直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。
③直流电压本身容易在电缆内部集起空间电荷,引起电缆附件沿绝缘闪络,因波过程还会产生过电压,这些现象迭加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿,并可能在运行中引起事故。
很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。
交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验最为有效。
VFSR变频串联谐振耐压试验装置技术全参数
VFSR变频串联谐振耐压试验装置技术全参数VFSR变频串联谐振耐压试验装置是一种用于电力系统中高压设备进行电气耐压试验的装置。
其主要功能是根据被测设备的参数，通过变频技术生成适合该设备的频率，以实现谐振状态下的高电压试验。
下面将从不同方面介绍该装置的技术全参数。
1.输入电源参数：-输入电压范围：该装置一般适用于额定电压为110kV～1000kV的设备，因此输入电压的范围一般为220V～1000V。
-输入频率：输入频率的范围一般为50Hz±5%。
2.输出变频参数：-输出频率范围：该装置是通过变频技术生成适合被测设备的测试频率，因此输出频率范围一般为10Hz～500Hz。
-输出电压范围：输出电压是用于进行设备耐压试验的关键参数之一、输出电压范围一般为0V～2000V，可根据被测设备的额定电压进行调整。
-输出电流范围：输出电流是用于进行设备耐压试验的关键参数之一、输出电流范围一般为0A～20A，可根据被测设备的负荷情况进行调整。
-输出功率范围：输出功率是用于评估设备的电气耐压能力的关键参数之一、输出功率范围一般为0kVA～40kVA。
3.调频精度和稳定性：-频率调节精度：频率调节精度是指装置能够准确控制输出频率的能力。
一般要求频率调节精度在±0.1Hz以内。
-频率稳定性：频率稳定性是指装置在长时间运行下保持输出频率的稳定程度。
一般要求频率稳定性在±0.01Hz以内。
4.其他参数：-输出波形失真率：输出波形失真率是指装置输出波形与理想正弦波之间的偏差程度。
一般要求输出波形失真率在5%以内。
-谐振电容器调整范围：谐振电容器是用于调整电路谐振状态的关键元件之一、其调整范围一般为0μF～100μF。
-输出电压显示精度：输出电压显示精度是指装置显示的实际输出电压与真实值之间的误差程度。
一般要求输出电压显示精度在±1%以内。
总结：VFSR变频串联谐振耐压试验装置技术全参数包括输入电源参数、输出变频参数、调频精度和稳定性以及其他参数。
变频串联谐振装置测试变压器各项耐压试验原理及注意事项
变频串联谐振装置测试变压器各项耐压试验原理及注意事项变压器是电力系统传输能量的紧要构成部分之一，其在使用过程中需要经过各种耐压试验，以保证其正常运行和安全牢靠性。
变频串联谐振装置可以用于变压器耐压测试中，本文将从原理和注意事项两个方面对变频串联谐振装置测试变压器各项耐压试验进行介绍。
一、变频串联谐振装置测试变压器各项耐压试验原理变频串联谐振装置可以通过正弦波信号的频率和幅度掌控，生成不同的测试电压波形，对变压器进行不同类型的耐压试验。
实在原理如下：1. 变频原理变频器是将固定频率的交流电源输入变频器，经过三相半掌控桥逐级升压，变频器将升压后的交流电源通过滤波和逆变得到可调频率可调幅度的交流电源。
变频器输出的正弦信号经过功率放大放大器，得到较大的输出电压。
2. 串联谐振原理谐振电路是由一个电感和一个电容串联而成，当系统中的电感和电容数值相等时，会形成共振频率。
当串联谐振电路与变压器串联时，变压器会产生一个带有共振频率的高压电流波形，使测试变压器产生较高的电压。
3. 变频串联谐振测试原理变频串联谐振测试原理是将串联谐振电路和变频器相结合，对测试对象生成不同的频率和电压波形，进行不同类型的耐压试验。
比如，可以通过设置不同的频率和电压波形来测试变压器在瞬态电压超过额定电压时的绝缘强度。
二、注意事项变频串联谐振测试是一种高压测试，必需注意安全事项。
下面列举几点需要注意的问题：1. 人员安全在进行测试前，应确保测试区域内的人员已经全部离开，并有专人负责察看和监控测试设备。
测试人员必需穿戴符合相关国家标准的防护用具，如绝缘手套、绝缘靴和绝缘服等。
同时，还应在测试区域周边设置明显的警示标志，以提示四周人员注意安全。
2. 设备检查应在使用变频串联谐振测试装置之前，对测试设备进行检查和清洁。
检查设备连接是否坚固、电气部件是否正常、是否存在线路故障等异常情况。
清除设备表面和内部的灰尘和其他杂质，确保测试设备的正常工作。
变频串联谐振试验装置原理说明及使用详细说明
变频串联谐振试验装置原理说明及使用详细说明我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。
Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
变频串联谐振试验主要应用于：1、6kV-500kV高压交联电缆的交流耐压试验2、发电机的交流耐压试验3、GIS和SF6开关的交流耐压试验4、6kV-500kV变压器的工频耐压试验5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
注意事项：1、励磁变压器接线注意事项：（1）用于10kV电缆的耐压装置，励磁变压器一般接低端；（2）用于10kV和35kV电缆的耐压装置，10kV电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较；（3）用于10kV、35kV和110kV电缆的耐压装置：10kV、35kV电缆耐压励磁变压器接低端，110kV电缆耐压励磁变压器接。
2、电抗器及电容器分压器接线注意事项：对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
3、励磁变压器接线注意事项：（1）用于电机的耐压装置，励磁变压器一般接低端；（2）用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接；（3）通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
4、励磁变压器接线注意事项：（1）用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；（2）用于开关、GIS的耐压装置，励磁变压器接，变压器耐压励磁变压器接低端；（3）通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
5、电抗器接线注意事项：（1）用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
串联谐振耐压频率及电流计算
串联谐振耐压频率及电流计算
华天电力专业生产串联谐振，接下来为大家分享串联谐振耐压频率及电流计算。
目前我们常见的交流试验装置分为三种：
1.工频交流耐压装置。
2.调感式串联谐振耐压装置。
3.调频式串联谐振耐压试验装置。
工频交流耐压装置由于体积庞大笨重，现场已很少使用，只有在10kV电压等级电气设备耐压试验时使用。
调感式因为其采用可调的铁芯气隙电抗器，缺点是噪音大、结构复杂、设备笨重所以也被舍弃。
IEC517和GB7674认为试验频率在10-300Hz范围内与工频电压试验基本等效，所以目前国内外大多采用了调频式（变频电源）串联谐振耐压装置。
f=1/2π√IC
在试验时，我们选择自动试验时，设置好试验频率范围、试验电压、电压变化步长、励磁变变比、分压器变比、试验时间等参数即可点击开始试验，自动找频，寻找谐振频率，当设备找到谐振频率时，开始自动升压至目标试验电压，达到目标电压后计时开始，时间到则自动降压停机。
当我们采用手动试验时，就要利用上面的公式先初步计算出频率，然后手动升压。
例如：某项耐压时，已知我们采用的某公司的电抗器的电感L=120H，测得电容
C=2.253uF（或者按照厂家提供的参数估算，大概0.3755uF/km），利用上述公式我们计算出f≈9.68Hz，该试验频率超出了我们的试验设备最低频率输出（10-300Hz），我们需要并联一台电抗器L=60H，这是重新计算后得出f=13.69，满足设备输出范围。
试验电流计算：
I=2πfcu/1000
试验电压52kV，由上式计算得出试验电流I=10.8A。
变频谐振试验,发电机交流耐压试验装置,变频串联谐振交流耐压试验装置(上海大帆)
变频谐振试验设备装置变频谐振试验设备装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。
串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
概况变频谐振试验设备装置各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。
在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。
目前，比较好的方法是采用串联谐振的方法进行耐压试验。
选型依据变频谐振试验设备装置不同于一般通用的试验仪器，最大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求。
原理我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。
Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
DFVF3000变频谐振试验设备装置主要应用于：1、6kV-500kV高压交联电缆的交流耐压试验2、发电机的交流耐压试验3、GIS和SF6开关的交流耐压试验4、6kV-500kV变压器的工频耐压试验5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
比较变频串联谐振和传统采用试变的交流耐压试验装置
ｉ Ｌ
一
卜
一 ・一 － － －
一
Ｃ 一 Ｕ ｘ二 ｓ
Ｔ
图 （） ３ 因为 串联谐振 时 ｘ＝ ｘ ；串联 回路 的无 率等于交流电工频时 ，则 电源提供 的容量减 功功率 Ｑ Ｉ Ｌ Ｚｃ０ ＝Ｚ － Ｘ＝ Ｘ Ｉ
所 以 Ｓ Ｉ ＝ （ Ｃ ） ＝ ２ｘ ＝ Ｒ Ｕ Ｒ Ｕ Ｃ２ Ｒ
・ ． ’
少了 Ｑ倍 （ Ｑ为电抗器的品质因数 ）
三 、概述 串联 变频谐 振 装置 的优 点
Ｑ Ｘ ／＝ ／ＣＲ ＝ Ｒ Ｉ ￣ Ｓ Ｕ￣Ｃ ／ （ ＝ ｓ Ｑ Ｑ为电抗器的品质因数 ） ｕ 试验电压 厂－ ｘ 电抗互感抗 厂
ｌ 、变频串联谐振试验装置大大的减少 了 试验 电源容量 ，便于现场试验。
