大中小型三相异步电动机能效限定值及能效等级、高能耗落后设备名单一、中小型三相异步电动机能效限定值及能效等级1 范围本标准规定了中小型三相异步电动机（以下简称：电动机）的能效等级、能效限定值、目标能效限定值、节能评价值和试验方法。
本标准适用于690 V 及以下的电压．50 Hz 三相交流电源供电，能效2级和3级的额定功率在0．55 kW～315 kW 范围内，能效1级的额定功率在3 kW—315 kW 范围内，极数为2极、4 极和6极，单速封闭自扇冷式、N 设计的一般用途电动机或一般用途防爆电动机。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 755-2000 旋转电机定额和性能(idt IEC60034-1:1996) GB/T 1032 三相异步电动机试验方法3 术语和定义本标准采用下列术语和定义。
3.1电动机能效限定值minimum allowable values of energy efficiency for motors在标准规定测试条件下，允许电动机效率最低的保证值。
3.2电动机目标能效限定值t arget minimum allowable values of energy efficiency for motors在本标准实施一定年限后．允许电动机的最低效率，该值实施后将替代电动机能效限定值。
3.3电动机节能评价值evaluating values of energy conservation for motors 在标准规定测试条件下，满足节能认证要求的电动机效率应达到的最低保证值。
4 技术要求4.1 基本要求电动机的一般性能、安全性能、防爆性能以及噪声和振动要求应分别符合相关标准。
电机能能效等级
2） 欧盟的电动机能效标准
1999年，欧盟交通能源局与欧洲电机及电力电子 制造商协会达成自愿协议(简称 EU-CEMEP 协定 ) 。该协 定将电动机的效率分为EFF1、EFF2、EFF3 三级。 2005年底，实施EFF2级（IE1)电动机。 2008年8月11日起，欧盟EuP指令正式转化为欧盟 成员国的法规。在2011年起实施EFF1(IE2高效）标准
从能源形势、节能减排及世界电机行业发展出 发，2003年，中小型电机开始研制满足 GB18163 中节能评价值即中国2级，IE2级的高效电机。从导 磁材料选择、冲片研究、通风改善等方面改进。 效率平均提高2.76%。长期连续负荷可以节约大量 电费。
三、中国中小型电机发展及现状： 2010年 超高效电机(IE3)---YE3电机 ——电机能效限定值（ 2016.9.1） 针对美国2011年将在全球率先强制推行超高效
4极
1级 2级 3级
%
0. 55
kW
4
15
22
37
55
1. 1
2. 2
7. 5
90
13 2
20 0
31 5
高效电机投资、节能潜力分析
国家积极鼓励高效电机推广使用，制定了相关政策：
财政部、发改委联合颁布了《关于做好2011年高 效电机推广工作的通知》（财建2011-62号），对购 买和使用高效电机的企业给予一定额度的财政补贴（ 2011年标准见表2），该标准持续到2012年年底前：
高效电机节能潜力分析（高效电机投资回收期）：
以一台常见的18.5kW4极电机为例：
Y系列电机效率值为89.3%（IE1级）； 高效电机效率值为91.2%（IE2级）； 按照60%平均负荷率，年运行时间8500小时，实际电 能成本0.5元/度进行计算。新建项目采用高效或超高效电 机投资回报期对比见下表。

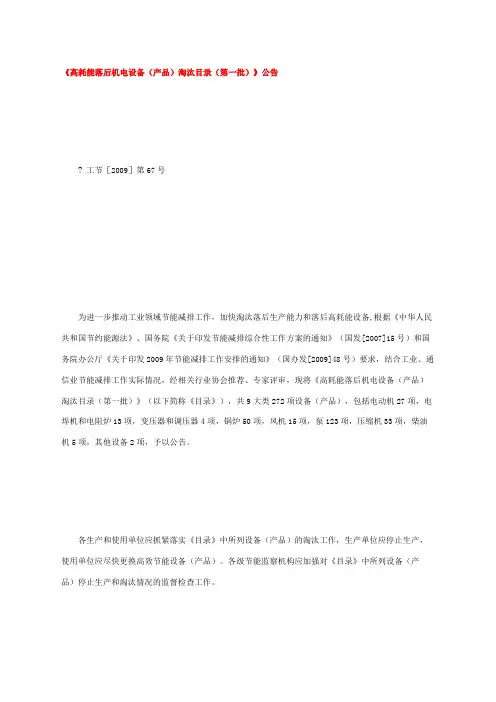

工信部机电设备淘汰目录第一批
《高耗能落后机电设备（产品）淘汰目录（第一批）》公告? 工节［2009］第67号为进一步推动工业领域节能减排工作，加快淘汰落后生产能力和落后高耗能设备,根据《中华人民共和国节约能源法》、国务院《关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和国务院办公厅《关于印发2009年节能减排工作安排的通知》（国办发[2009]48号）要求，结合工业、通信业节能减排工作实际情况，经相关行业协会推荐、专家评审，现将《高耗能落后机电设备（产品）淘汰目录（第一批）》（以下简称《目录》），共9大类272项设备（产品），包括电动机27项，电焊机和电阻炉13项，变压器和调压器4项，锅炉50项，风机15项，泵123项，压缩机33项，柴油机5项，其他设备2项，予以公告。
各生产和使用单位应抓紧落实《目录》中所列设备（产品）的淘汰工作，生产单位应停止生产，使用单位应尽快更换高效节能设备（产品）。
各级节能监察机构应加强对《目录》中所列设备（产品）停止生产和淘汰情况的监督检查工作。
附件：?????????????????????????????????????????????????????????????????????????? 二〇〇九年十二月四日附件：高耗能落后机电设备（产品）淘汰目录（第一批）1．电动机..................................................................................... .. (1)2．电焊机、电阻炉..................................................................................... . (4)3．变压器、调压器..................................................................................... . (5)4．锅炉..................................................................................... (6)5．风机..................................................................................... (9)6．泵.................................................................................. .. (12)7．压缩机..................................................................................... (19)8．柴油机..................................................................................... (21)9．其他..................................................................................... . (22)98、柴油机。
