数字滤波器的实现
数字滤波器的优势和实现方法
数字滤波器的优势和实现方法数字滤波器是一种在数字信号处理中常用的工具，它能够对信号进行滤波和处理，以消除噪声、改善信号质量和提取感兴趣的信息。
本文将讨论数字滤波器的优势以及一些常见的实现方法。
1. 数字滤波器的优势数字滤波器相对于模拟滤波器具有以下几个优势：1.1 精度高：数字滤波器能够提供非常高的滤波精度，能够实现复杂的滤波特性。
相比之下，模拟滤波器受到元器件的限制，在滤波特性的精度上有所不足。
1.2 稳定性好：数字滤波器的性能不会随着时间、温度和其他环境因素的变化而发生明显的变化，能够保持较好的稳定性。
而模拟滤波器受到元器件参数的影响，容易受到环境因素的干扰而导致不稳定。
1.3 灵活性强：数字滤波器的参数可以通过编程进行调整，可以根据实际需求进行设计和修改。
而模拟滤波器的参数通常需要通过更换元器件或调整电路进行修改，不如数字滤波器灵活。
1.4 抗干扰能力强：数字滤波器能够有效抑制噪声的干扰，提高信号的抗干扰能力。
相比之下，模拟滤波器对于噪声干扰的抑制效果较差。
2. 实现方法2.1 FIR滤波器FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是滤波器的输出只取决于滤波器的输入和滤波器的系数。
FIR滤波器通过调整滤波器的系数来实现不同的滤波特性。
FIR滤波器的输出可以通过以下公式计算：y(n) = h(0)x(n) + h(1)x(n-1) + ... + h(N-1)x(n-N+1)其中，y(n)表示滤波器的输出，x(n)表示滤波器的输入，h(i)表示滤波器的系数。
2.2 IIR滤波器IIR（Infinite Impulse Response）滤波器是另一种常见的数字滤波器，其特点是滤波器的输出不仅取决于滤波器的输入和滤波器的系数，还取决于滤波器的历史输出。
IIR滤波器的输出可以通过以下公式计算：y(n) = b(0)x(n) + b(1)x(n-1) + ... + b(M)x(n-M) - a(1)y(n-1) - ... -a(N)y(n-N)其中，y(n)表示滤波器的输出，x(n)表示滤波器的输入，b(i)和a(i)分别表示前向系数和反馈系数。
数字滤波器设计与实现
数字滤波器设计与实现数字滤波器是一种用于信号处理的重要工具，它可以对信号进行滤波、去噪和频率分析等操作。
在现代通信、音频处理、图像处理等领域，数字滤波器的应用越来越广泛。
本文将探讨数字滤波器的设计与实现，介绍其基本原理和常见的实现方法。
一、数字滤波器的基本原理数字滤波器是通过对信号进行采样和离散处理来实现的。
它的基本原理是将连续时间域的信号转化为离散时间域的信号，然后对离散信号进行加权求和，得到滤波后的输出信号。
数字滤波器的核心是滤波器系数，它决定了滤波器的频率响应和滤波效果。
常见的数字滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
不同类型的滤波器有不同的滤波特性，可以根据实际需求选择合适的滤波器类型。
二、数字滤波器的设计方法数字滤波器的设计方法有很多种，其中最常用的方法是基于频域分析和时域分析。
频域分析方法主要包括傅里叶变换法和Z变换法，时域分析方法主要包括差分方程法和脉冲响应法。
1. 傅里叶变换法傅里叶变换法是一种基于频域分析的设计方法，它将信号从时域转换到频域，通过对频域信号进行滤波来实现去噪和频率分析等操作。
常用的傅里叶变换方法有快速傅里叶变换（FFT）和离散傅里叶变换（DFT）等。
2. 差分方程法差分方程法是一种基于时域分析的设计方法，它通过对滤波器的差分方程进行求解，得到滤波器的传递函数和滤波器系数。
差分方程法适用于各种类型的数字滤波器设计，具有较高的灵活性和可调性。
三、数字滤波器的实现方法数字滤波器的实现方法有很多种，常见的实现方法包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器等。
1. FIR滤波器FIR滤波器是一种基于有限冲激响应的滤波器，它的特点是稳定性好、相位响应线性和易于设计。
FIR滤波器可以通过窗函数法、频率采样法和最小二乘法等方法进行设计。
FIR滤波器的实现较为简单，适用于实时滤波和高精度滤波等应用。
2. IIR滤波器IIR滤波器是一种基于无限冲激响应的滤波器，它的特点是具有较窄的带宽和较高的滤波效果。
基于FPGA的数字滤波器的设计与实现
基于FPGA的数字滤波器的设计与实现数字滤波器是一种非常重要的数字信号处理技术，用于消除输入信号中的噪声，并提高信号品质和可靠性。
FPGA（Field Programmable Gate Array）是一种用于构建数字电路的可编程逻辑器件，因其高度的可定制性、可重构性和高性能而被广泛应用于数字信号处理中。
本文将介绍基于FPGA的数字滤波器的设计和实现，包括滤波器原理、数字滤波器设计方法、FPGA实现技术以及实验结果分析等内容。
一、数字滤波器原理数字滤波器是滤波器的一种，其实现基于数字信号处理技术。
数字滤波器的输入信号是离散时间信号，输出信号也是离散时间信号。
数字滤波器通过在离散时间域上对输入信号进行滤波，实现对输入信号中某些频率成分的滤除或保留。
数字滤波器通常分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器两类。
FIR滤波器是一种线性相位滤波器，其系统函数是一个有限长度的冲激响应权重系数序列。
FIR滤波器通过对输入信号的每个样本与权重系数的乘积进行累加，输出得到滤波后的信号。
FIR滤波器具有零相位失真、线性相应特性、易于设计、易于实现等优点。
IIR滤波器是一种具有无限脉冲响应的滤波器，其系统函数是一个有理多项式。
与FIR滤波器相比，IIR滤波器具有更高的滤波效率、更低的计算复杂度和更好的逼近性，但也存在稳定性差、相位失真大等问题。
二、数字滤波器设计方法数字滤波器的设计方法主要包括滤波器性能要求的确定、滤波器类型的选择、滤波器设计的数学模型的建立、滤波器参数的计算、滤波器实现等几个方面。
在确定滤波器性能要求方面，需要考虑滤波器的通频带、阻带、通带和阻带带宽、滤波器响应曲线、阶数等方面的参数。
在滤波器类型的选择方面，需要根据滤波器的性能要求、实现难易度、计算复杂度和开销等方面的因素进行综合考虑。
在滤波器设计的数学模型的建立方面，需要根据选定的滤波器类型建立其对应的数学模型。
在滤波器参数的计算方面，需要根据滤波器的数学模型进行参数的计算和优化。
实验四FIR数字滤波器设计与软件实现
实验四FIR数字滤波器设计与软件实现
实验目的：
掌握FIR数字滤波器的设计与软件实现方法，了解滤波器的概念与基
本原理。
实验原理：
FIR数字滤波器全称为有限脉冲响应数字滤波器，其特点是具有有限
长度的脉冲响应。
滤波器通过一系列加权系数乘以输入信号的延迟值，并
将这些值相加得到输出信号。
FIR滤波器的频率响应由滤波器系数所决定。
实验步骤：
1.确定所需的滤波器的设计规格，包括截止频率、通带波纹、阻带衰
减等。
2.选择适当的滤波器设计方法，如窗函数、最佳近似法、最小二乘法等。
3.根据所选方法，计算滤波器的系数。
4.在MATLAB环境下，使用滤波器的系数实现滤波器。
5.输入所需滤波的信号，经过滤波器进行滤波处理。
6.分析输出的滤波信号，观察滤波效果是否符合设计要求。
实验要求：
1.完成FIR数字滤波器的设计和软件实现。
2.对比不同设计方法得到的滤波器性能差异。
3.分析滤波结果，判断滤波器是否满足设计要求。
实验器材与软件：
1.个人电脑；
2.MATLAB软件。
实验结果：
根据滤波器设计规格和所选的设计方法，得到一组滤波器系数。
通过
将滤波器系数应用于输入信号，得到输出滤波信号。
根据输出信号的频率
响应、通带波纹、阻带衰减等指标，评估滤波器的性能。
实验注意事项：
1.在选择设计方法时，需要根据滤波器要求和实际情况进行合理选择。
2.在滤波器实现过程中，需要注意滤波器系数的计算和应用。
3.在实验过程中，注意信号的选择和滤波结果的评估方法。

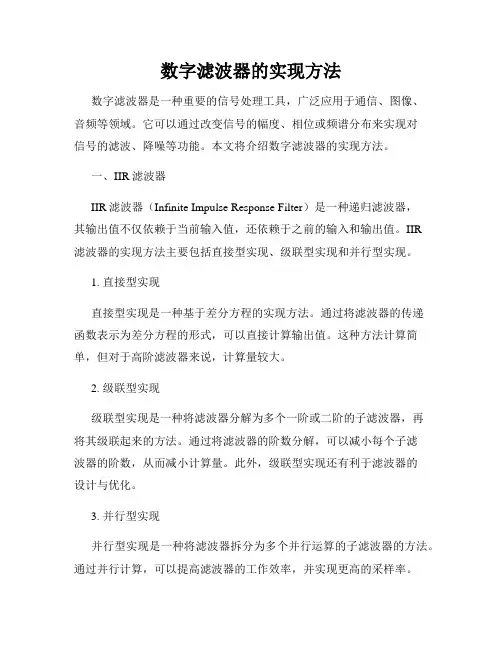

数字滤波器的实现方法
数字滤波器的实现方法数字滤波器是一种重要的信号处理工具，广泛应用于通信、图像、音频等领域。
它可以通过改变信号的幅度、相位或频谱分布来实现对信号的滤波、降噪等功能。
本文将介绍数字滤波器的实现方法。
一、IIR滤波器IIR滤波器（Infinite Impulse Response Filter）是一种递归滤波器，其输出值不仅依赖于当前输入值，还依赖于之前的输入和输出值。
IIR滤波器的实现方法主要包括直接型实现、级联型实现和并行型实现。
1. 直接型实现直接型实现是一种基于差分方程的实现方法。
通过将滤波器的传递函数表示为差分方程的形式，可以直接计算输出值。
这种方法计算简单，但对于高阶滤波器来说，计算量较大。
2. 级联型实现级联型实现是一种将滤波器分解为多个一阶或二阶的子滤波器，再将其级联起来的方法。
通过将滤波器的阶数分解，可以减小每个子滤波器的阶数，从而减小计算量。
此外，级联型实现还有利于滤波器的设计与优化。
3. 并行型实现并行型实现是一种将滤波器拆分为多个并行运算的子滤波器的方法。
通过并行计算，可以提高滤波器的工作效率，并实现更高的采样率。
二、FIR滤波器FIR滤波器（Finite Impulse Response Filter）是一种非递归滤波器，其输出值仅依赖于当前输入值和之前的输入值。
FIR滤波器的实现方法主要包括直接型实现和卷积型实现。
1. 直接型实现直接型实现是一种基于差分方程的实现方法，类似于IIR滤波器的直接型实现。
通过差分方程计算输出值，可以实现对信号的滤波操作。
直接型实现的优点是结构简单、实现容易，但对于高阶滤波器来说，计算量较大。
2. 卷积型实现卷积型实现是一种将滤波器表示为卷积操作的形式，通过对输入序列和滤波器系数进行卷积运算，得到输出序列。
卷积型实现的优点是计算量较小，适合于高阶滤波器的实现。
三、滤波器设计方法滤波器的设计是指确定滤波器的传递函数、阶数和频率响应的过程。
常用的滤波器设计方法包括窗函数法、最小二乘法和频域设计法。
如何设计和实现电子电路的数字滤波器
如何设计和实现电子电路的数字滤波器数字滤波器是电子电路设计中常用的一种模块，它可以去除信号中的不需要的频率分量，同时保留所需的信号频率。
本文将介绍数字滤波器的设计和实现方法。
一、数字滤波器的基本原理数字滤波器可以分为两大类：无限脉冲响应（IIR）滤波器和有限脉冲响应（FIR）滤波器。
IIR滤波器的特点是具有无限长的脉冲响应，可以实现更为复杂的滤波功能；而FIR滤波器的脉冲响应是有限长的，适用于对频率响应要求较为严格的应用场景。
数字滤波器的设计思路是将模拟信号进行采样并转换为离散信号，然后利用差分方程实现各种滤波算法，最后将离散信号再次还原为模拟信号。
常见的离散滤波器有低通、高通、带通和带阻四种类型，根据不同的滤波需求选择合适的类型。
二、数字滤波器的设计步骤1. 确定滤波器类型和滤波需求：根据要滤除或保留的频率范围选择滤波器类型，确定截止频率和带宽等参数。
2. 选择合适的滤波器结构：基于具体需求，选择IIR滤波器还是FIR滤波器。
IIR滤波器通常具有较高的性能和更复杂的结构，而FIR滤波器则适用于对相位响应有严格要求的场景。
3. 设计滤波器的差分方程：根据所选滤波器结构，建立差分方程，包括滤波器阶数、系数等参数。
4. 系统状态空间方程：根据差分方程建立系统状态空间方程，包括状态方程和输出方程。
5. 计算滤波器的系数：根据差分方程或系统状态空间方程，计算滤波器的系数。
可以使用Matlab等专业软件进行系数计算。
6. 系统实现和验证：根据计算得到的系数，使用模拟或数字电路实现滤波器。
通过测试和验证，确保滤波器的性能符合设计要求。
三、数字滤波器的实现方法1. IIR滤波器实现方法：IIR滤波器可以通过模拟滤波器转换实现。
首先，将连续系统的模拟滤波器转换为离散滤波器，这一步通常使用差分方程实现。
然后，利用模拟滤波器设计的频响特性和幅频特性，选择合适的数字滤波器结构。
最后，通过转换函数将连续系统的模拟滤波器转换为数字滤波器。
fir数字滤波器的快速卷积实现原理
一、概述数字滤波器作为数字信号处理领域中的重要工具，其快速卷积实现原理是其中的关键技术之一。
本文将重点介绍数字滤波器的快速卷积实现原理，希望读者通过本文的阐述，能够对数字滤波器的快速卷积实现原理有一个全面的了解。
二、数字滤波器的基本概念1. 数字滤波器是指对数字信号进行滤波处理的工具，其基本原理是利用滤波器的特定性能来实现信号的去噪、增强、平滑等处理。
2. 数字滤波器根据其实现方式可以分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器，其中FIR滤波器的特点是其单位脉冲响应是有限长度的。
3. 数字滤波器的设计需要考虑滤波器的频率响应、幅度响应、相位响应等参数，以满足不同信号处理的需求。
三、快速卷积的基本概念1. 卷积是信号处理和图像处理领域中非常重要的数学运算，其作用是通过滤波器和输入信号的卷积运算来得到输出信号。
2. 传统的卷积运算需要进行大量的乘法和加法运算，计算复杂度较高。
3. 为了提高卷积运算的速度和效率，人们提出了快速卷积的算法，其中包括基于FFT（快速傅里叶变换）的快速卷积算法。
四、FIR数字滤波器的快速卷积实现原理1. 基于FFT的卷积实现原理FIR滤波器的离散卷积运算可以通过频域上的乘法来实现，即将信号和滤波器的时域卷积运算转换为频域上的乘法运算。
通过对输入信号和滤波器进行FFT变换，然后在频域上进行乘法运算，最后再进行IFFT逆变换，即可得到卷积运算的结果。
2. 基于快速卷积的算法除了基于FFT的卷积实现方式外，还有一些其他快速卷积算法，例如基于多项式乘法的Toom-Cook算法和Schönhage-Strassen算法等，这些算法能够进一步提高卷积运算的速度和效率。
五、优化与应用1. 优化策略在实际的FIR数字滤波器设计中，为了进一步提高卷积运算的速度和效率，人们常常会采用一些优化策略，例如数据重排、并行计算、硬件加速等方式。
2. 应用领域FIR数字滤波器的快速卷积实现原理在许多领域都有着广泛的应用，例如音频信号处理、图像处理、通信系统等领域。
基于 FPGA 的数字滤波器设计与实现
基于 FPGA 的数字滤波器设计与实现引言：数字滤波器是现代信号处理的重要组成部分。
在实际应用中，为了满足不同信号处理的需求，数字滤波器的设计与实现显得尤为重要。
本文将围绕基于 FPGA的数字滤波器的设计与实现展开讨论，介绍其工作原理、设计方法以及优势。
同时，还将介绍一些实际应用场景和案例，以展示基于 FPGA 的数字滤波器在实际应用中的性能和效果。
一、数字滤波器的基本原理数字滤波器是一种将输入信号进行滤波处理，改变其频谱特性的系统。
可以对频率、幅度和相位进行处理，实现信号的滤波、去噪、增强等功能。
数字滤波器可以分为无限脉冲响应滤波器（IIR）和有限脉冲响应滤波器（FIR）两种类型。
IIR滤波器是通过递归方式实现的滤波器，其输出信号与过去的输入信号和输出信号相关。
FIR滤波器则是通过纯前馈结构实现的，其输出信号仅与过去的输入信号相关。
两种类型的滤波器在性能、复杂度和实现方式上存在一定差异，根据具体的应用需求选择适合的滤波器类型。
二、基于 FPGA 的数字滤波器的设计与实现FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，通过可编程逻辑单元（PLU）、可编程连线（Interconnect）和可编程I/O（Input/Output）实现。
其可编程性使得 FPGA 成为数字滤波器设计与实现的理想平台。
1. FPGA的优势FPGA具有以下几个优势，使得其成为数字滤波器设计与实现的首选平台：灵活性：FPGA可以根据设计需求进行自定义配置，可以通过修改硬件逻辑来满足不同应用场景的需求。
可重构性：FPGA可以重复使用，方便进行修改和优化，减少芯片设计过程中的成本和风险。
高性能：FPGA具有并行处理的能力，可以实现多通道、高速率的实时数据处理，满足对于实时性要求较高的应用场景。
低功耗：FPGA可以进行功耗优化，通过减少冗余逻辑和智能布局布线来降低功耗。
2. 数字滤波器的实现方法基于 FPGA 的数字滤波器的实现方法主要有两种：直接法和间接法。
数字滤波器的原理和设计方法
数字滤波器的原理和设计方法数字滤波器是一种用于信号处理的重要工具，其通过对输入信号进行滤波操作，可以去除噪声、改变信号频谱分布等。
本文将介绍数字滤波器的原理和设计方法，以提供对该领域的基本了解。
一、数字滤波器的原理数字滤波器是由数字信号处理器实现的算法，其原理基于离散时间信号的滤波理论。
离散时间信号是在离散时间点处取样得到的信号，而数字滤波器则是对这些取样数据进行加工处理，从而改变信号的频谱特性。
数字滤波器的原理可以分为两大类：时域滤波和频域滤波。
时域滤波器是通过对信号在时间域上的加工处理实现滤波效果，常见的时域滤波器有移动平均滤波器、巴特沃斯滤波器等。
频域滤波器则是通过将信号进行傅里叶变换，将频谱域上不需要的频率成分置零来实现滤波效果。
常见的频域滤波器有低通滤波器、高通滤波器等。
二、数字滤波器的设计方法数字滤波器的设计是指根据特定的滤波要求来确定相应的滤波器参数，以使其能够满足信号处理的需求。
下面介绍几种常见的数字滤波器设计方法。
1. IIR滤波器设计IIR滤波器是指具有无限长单位响应的滤波器，其设计方法主要有两种：一是基于模拟滤波器设计的方法，二是基于数字滤波器变换的方法。
基于模拟滤波器设计的方法使用了模拟滤波器的设计技术，将连续时间滤波器进行离散化处理，得到离散时间IIR滤波器。
而基于数字滤波器变换的方法则直接对数字滤波器进行设计，无需通过模拟滤波器。
2. FIR滤波器设计FIR滤波器是指具有有限长单位响应的滤波器，其设计方法主要有窗函数法、频率采样法和最优化法。
窗函数法通过选择不同的窗函数来实现滤波器的设计，常见的窗函数有矩形窗、汉宁窗、海明窗等。
频率采样法则是基于滤波器在频率域上的采样点来设计滤波器。
最优化法是通过将滤波器设计问题转化为一个最优化问题，使用数学优化算法得到最优解。
3. 自适应滤波器设计自适应滤波器是根据输入信号的统计特性和滤波器自身的适应能力，来实现对输入信号进行滤波的一种方法。
数字滤波器原理及实现方法
数字滤波器原理及实现方法在信号处理领域，数字滤波器是一种用于处理数字信号的重要工具，其原理和实现方法对于数据处理和信号分析至关重要。
数字滤波器的设计和应用涉及到许多领域，如音频处理、图像处理、通信系统等，因此掌握数字滤波器的基本原理和实现方法对于工程应用具有重要意义。
1. 数字滤波器的原理数字滤波器是一种对数字信号进行加工处理的系统，其基本原理是从输入信号中提取出具有特定频率特征的分量，或者抑制掉其他频率分量。
根据数字滤波器的结构和特点，可以分为有限长冲激响应（FIR）滤波器和无限长冲激响应（IIR）滤波器两种类型。
FIR数字滤波器的特点是其单位脉冲响应具有有限长度，因此在系统设计和实现上比较简单，且具有稳定性好的优点。
而IIR数字滤波器的单位脉冲响应为无限长度，常常能够实现对信号的更复杂处理，但存在稳定性和阶数较高的问题。
数字滤波器的原理基础包括采样、离散时间傅里叶变换等内容，通过对信号的时域和频域分析，可以确定数字滤波器的设计要求和参数。
2. 数字滤波器的实现方法2.1 FIR数字滤波器的实现FIR数字滤波器的实现通常采用差分方程和卷积等方法。
由于其单位脉冲响应的有限性，可以通过设计滤波器的系数来实现不同的滤波功能。
常用的FIR数字滤波器设计方法包括窗函数法、频率抽样法、最小均方误差法等。
在实际应用中，可以利用MATLAB、Python等工具进行FIR数字滤波器设计和仿真，通过调整滤波器的参数和结构，实现对信号的滤波效果。
2.2 IIR数字滤波器的实现IIR数字滤波器的实现相对复杂一些，通常基于递归结构实现。
通过设计适当的递归差分方程，可以实现对信号的滤波和处理。
常见的IIR数字滤波器设计方法包括双线性变换法、蝶形结构法、频率变换法等。
在实际应用中，需要特别注意IIR数字滤波器的稳定性和阶数选择，以确保滤波器设计的有效性和性能优良。
3. 数字滤波器的应用数字滤波器在各个领域都有着广泛的应用，例如在音频处理中常用于音频去噪、均衡等处理；在图像处理中用于图像增强、边缘检测等应用；在通信系统中则用于信号解调、编解码等处理。
数字滤波器的设计及实现
数字滤波器的设计及实现数字滤波器是数字信号处理中常用的一种滤波器，它的作用是对数字信号进行滤波处理，可以去除高频噪声、降低信号中频率成分、增强信号。
数字滤波器可以分为有限长和无限长两种，有限长滤波器的输入和输出信号都是有限长的，无限长滤波器输入信号是无限长的，但是输出信号是有限长的。
在实际应用中，有限长滤波器的应用更加广泛。
数字滤波器的设计需要考虑滤波器的特性和性能指标，例如阻带衰减、通带幅度响应、群延迟、相位线性等。
以下将介绍数字滤波器的设计及实现具体步骤。
I. 确定滤波器的类型常见的数字滤波器有低通、高通、带通和带阻四种类型。
在滤波器设计中，首先需要确定所需滤波器类型。
例如，需要去除高频噪声，则可以选择低通滤波器；需要去除低频成分，则可以选择高通滤波器。
II. 确定滤波器性能指标另一个重要的因素是确定滤波器的性能指标。
在确定性能指标的同时，需要对应用的信号做出充分的分析，确定所需的频率响应特性。
性能指标通常包括：通带增益、截止频率、阻带衰减、通带纹波等。
这些指标都是用于评价滤波器的性能和可靠性的重要特征，通常需要在滤波器设计的早期确定。
III. 选择常见的数字滤波器对于一般的滤波器设计，可以从常用的数字滤波器中选择一个进行优化，比如利用IIR（Infinite Impulse Response）结构的双二阶Butterworth滤波器是常用的数字滤波器之一，它的通带幅度响应为1，阻带幅度响应为0，剩余的幅度响应过渡区域平滑连续，是滤波器设计中最为常用的一种。
IV. 计算滤波器系数一旦确定了滤波器类型和性能指标，就可以开始计算滤波器系数，系数通常通过设计软件进行计算。
IIR滤波器中的系数通常是两个一阶滤波器的级联，因此需要根据IIR滤波器的公式进行计算得出。
常用的计算方法有：蝶形结构法、直接形式II法、正交级联法等。
V. 实现数字滤波器根据滤波器的类型和性能指标，可以选择合适的实现方式。
实现方式通常包括：离散时间傅里叶变换（DFT）、快速离散时间傅里叶变换（FFT）、差分方程等。
数字滤波器原理及实现步骤
数字滤波器原理及实现步骤数字滤波器是数字信号处理中常用的一种技术，用于去除信号中的噪声或对信号进行特定频率成分的提取。
数字滤波器可以分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器两种类型，在实际工程中应用广泛。
FIR滤波器原理FIR滤波器是一种线性时不变系统，其输出只取决于当前输入信号和滤波器的前几个输入输出。
FIR滤波器的输出是输入信号与系统的冲激响应序列的卷积运算结果。
其基本结构是在输入信号通过系数为h的各级延时单元后，经过加权求和得到输出信号。
对于FIR滤波器的理想频率响应可以通过频率采样响应的截断来实现，需要设计出一组滤波器系数使得在频域上能够实现所需的频率特性。
常见的设计方法包括窗函数法、频率采样法和最小均方误差法。
FIR滤波器实现步骤1.确定滤波器的类型和需求：首先需要确定滤波器的类型，如低通滤波器、高通滤波器或带通滤波器，并明确所需的频率响应。
2.选择设计方法：根据需求选择适合的设计方法，比如窗函数法适用于简单滤波器设计，而最小均方误差法适用于需要更高性能的滤波器。
3.设计滤波器系数：根据选定的设计方法计算出滤波器的系数，这些系数决定了滤波器的频率特性。
4.实现滤波器结构：根据滤波器系数设计滤波器的结构，包括各级延时单元和加权求和器等。
5.进行滤波器性能评估：通过模拟仿真或实际测试评估设计的滤波器性能，检查是否满足需求。
6.优化设计：根据评估结果对滤波器进行优化，可能需要调整系数或重新设计滤波器结构。
7.实际应用部署：将设计好的FIR滤波器应用到实际系统中，确保其能够有效去除噪声或提取目标信号。
FIR滤波器由于其稳定性和易于设计的特点，在许多数字信号处理应用中得到广泛应用，如音频处理、图像处理和通信系统等领域。
正确理解FIR滤波器的原理和实现步骤对工程师设计和应用数字滤波器至关重要。
基于FPGA的数字滤波器设计与实现
基于FPGA的数字滤波器设计与实现数字滤波器是信号处理中常用的工具，可以通过滤除不需要的频率成分或者增强需要的频率成分对信号进行处理。
在数字信号处理领域，基于FPGA的数字滤波器设计与实现是一项重要的研究课题。
本文将介绍FPGA数字滤波器的设计原理、实现方法和应用领域。
首先，我们来了解一下FPGA（可编程逻辑门阵列）是什么。
FPGA是一种可重构的硬件平台，它由大量的可编程逻辑门电路构成。
相比于传统的ASIC（专用集成电路）设计，FPGA具有更高的灵活性和可重构性，可以实现多种不同的电路功能。
在数字滤波器设计中，FPGA可以用来实现各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
FPGA数字滤波器的设计通常包括以下几个步骤：1. 规格定义：确定滤波器的工作频率范围、滤波器类型（如FIR滤波器或IIR滤波器）、滤波器阶数和滤波器的性能指标等。
2. 滤波器设计：根据规格定义，选择适合的滤波器结构和滤波器系数设计方法，如窗函数法、频率采样法或者最小二乘法等。
设计好的滤波器可以通过MATLAB等工具进行模拟验证。
3. 滤波器实现：将滤波器设计转化为可在FPGA上实现的硬件描述语言（如VHDL或Verilog）。
在这个步骤中，需要将滤波器结构转化为逻辑电路，并根据具体的FPGA平台选择适合的资源分配和布局策略。
4. 仿真验证：使用EDA（电子设计自动化）工具对滤波器进行仿真验证，确保其在FPGA上的功能和性能与设计规格一致。
5. 实际实现：将经过仿真验证的滤波器设计烧录到FPGA 芯片中，并进行实际的性能测试。
测试结果可以与仿真结果进行比较，来评估滤波器的实现质量。
FPGA数字滤波器的设计和实现具有以下几个优势：1. 高性能：FPGA提供了大量的逻辑资源和高速IO接口，可以实现复杂的滤波器结构和算法，并能够处理高速数据流。
2. 低功耗：相比于通用处理器，FPGA的功耗较低，可以在不牺牲性能的情况下降低系统的功耗。
数字滤波器的设计方法与实现
数字滤波器的设计方法与实现数字滤波器是一种用于信号处理的重要工具，它可以消除信号中的噪音和干扰，提高信号的质量和可靠性。
本文将介绍数字滤波器的设计方法与实现，并探讨一些常用的数字滤波器类型。
一、数字滤波器的基本原理和作用数字滤波器可以将满足一定数学规律的输入信号通过一系列运算，输出满足特定要求的信号。
其基本原理是对输入信号进行采样和量化，然后利用滤波算法对采样后的信号进行处理，最后通过重构输出滤波后的信号。
数字滤波器的作用主要有两个方面。
首先，它可以实现降低信号中噪音和干扰的功效，提高信号的质量。
其次，数字滤波器还可以提取信号中特定频率成分，并对信号进行频率选择性处理，从而满足特定的信号处理需求。
二、数字滤波器的设计方法1. 滤波器的类型选择数字滤波器的类型选择根据实际信号处理需求。
常见的数字滤波器类型包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
FIR滤波器的特点是稳定性好、幅频特性易于设计；IIR滤波器的特点是具有较高的处理效率和较窄的幅频特性。
2. 设计滤波器的幅频特性幅频特性描述了滤波器对输入信号幅度的影响。
常见的幅频特性包括低通、高通、带通和带阻。
根据实际需求，设计出合适的幅频特性。
设计幅频特性的方法有很多，包括窗口法、最佳近似法和频率变换法等。
3. 计算滤波器的系数滤波器系数是用于实现滤波器算法的关键参数。
根据所选的滤波器类型和幅频特性，可以通过不同的设计方法计算出滤波器的系数。
常见的设计方法包括巴特沃斯法、切比雪夫法和椭圆法等。
4. 实现滤波器算法滤波器算法的实现可以采用直接形式或间接形式。
直接形式基于滤波器的数学模型，通过块图或框图实现算法。
间接形式则是通过差分方程或状态空间方程描述滤波器，并利用计算机进行模拟和实现。
三、数字滤波器的应用实例数字滤波器广泛应用于各个领域，包括音频、图像、通信和生物医学等。
以音频处理为例，数字滤波器可以用于音频降噪、音频特效和音频编解码等。
数字滤波器的实现方法
数字滤波器的实现方法数字滤波器是一种广泛应用于信号处理中的工具，用于处理数字信号并提取所需信息。
它可以通过消除噪声、平滑信号、分析频谱等方式对信号进行处理，是数字信号处理领域中不可或缺的重要组成部分。
在实际应用中，数字滤波器被广泛应用于音频处理、图像处理、通信系统等领域。
本文将介绍几种常见的数字滤波器实现方法。
一、FIR滤波器实现方法FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是有限冲激响应。
FIR滤波器通过加权和延迟输入信号，得到输出信号。
实现FIR滤波器的方法之一是直接形成其差分方程，然后通过差分方程计算输出序列。
另一种方法是采用快速傅立叶变换（FFT）算法实现频域乘法，将时域卷积转化为频域乘法计算，从而提高计算效率。
二、IIR滤波器实现方法IIR（Infinite Impulse Response）滤波器是另一种常见的数字滤波器，其特点是无限冲激响应。
相比于FIR滤波器，IIR滤波器通常具有更高的计算效率和更窄的频域过渡带宽。
实现IIR滤波器的方法包括脉冲响应不变法、双线性变换法等。
脉冲响应不变法通过等效的模拟滤波器设计数字滤波器，而双线性变换法通过模拟滤波器的频率响应与数字滤波器的频率响应之间的关系进行设计。
三、数字滤波器的设计工具在实际应用中，为了更方便地设计数字滤波器，可以利用各种数字信号处理工具和软件来实现。
其中，MATLAB是一个功能强大的数字信号处理工具，提供了丰富的数字滤波器设计函数和工具箱，可以帮助工程师快速设计、仿真数字滤波器。
除了MATLAB 之外，还有一些开源的数字信号处理库，如Python的SciPy库和GNU Radio等，也提供了丰富的数字滤波器设计功能，适合各种需求的应用场景。
四、数字滤波器的性能评估设计数字滤波器时，除了考虑滤波器的类型和实现方法外，还需要对其性能进行评估。
常用的性能指标包括幅频响应、相位响应、群延迟、截止频率等。
数字滤波器的设计及实现 实验报告
数字滤波器的设计及实现实验报告1.数字滤波器是一种用于信号处理的重要工具，通过去除或衰减信号中的噪声、干扰或无用信息，从而实现信号的滤波和提取。
本实验旨在学习数字滤波器的设计原理和实现方法，并通过实验验证其滤波效果。
2. 实验目的•理解数字滤波器的基本原理和设计方法；•掌握数字滤波器的实现步骤和工具；•利用实验进行数字滤波器的设计与仿真；•分析和评估数字滤波器的性能指标。
3. 实验器材•计算机•MATLAB或其他数学软件4. 实验流程1.理解数字滤波器的基本原理和设计方法；2.根据所需的滤波特性选择滤波器类型（低通、高通、带通、带阻）；3.设计滤波器的参数，如截止频率、阶数、窗函数等；4.使用MATLAB或其他数学软件进行滤波器的设计与仿真；5.评估滤波器的性能指标，如频率响应、幅度响应、相位响应等；6.分析实验结果，数字滤波器设计与实现的经验与教训。
5. 实验内容5.1 数字滤波器原理数字滤波器是通过数字信号处理算法来实现滤波功能的滤波器。
它可以通过对信号进行采样、变换、运算等处理来实现对信号频率成分的选择性衰减或增强。
数字滤波器通常包含两种主要类型：无限脉冲响应（IIR）滤波器和有限脉冲响应（FIR）滤波器。
IIR滤波器具有时间域响应的无限长度，而FIR滤波器具有有限长度的时间域响应。
5.2 数字滤波器设计步骤•确定滤波器类型：根据滤波要求选择低通、高通、带通或带阻滤波器；•设计滤波器参数：包括截止频率、阶数、窗函数等；•进行滤波器设计：利用MATLAB等数学软件进行滤波器设计，滤波器系数；•进行滤波器仿真：通过信号输入滤波器进行仿真，评估滤波效果；•优化和调整：根据实际需要，对滤波器参数进行优化和调整，以获得更好的滤波效果。
5.3 实验结果与分析经过实验设计和仿真，我们得到了一个具有良好滤波效果的数字滤波器。
在设计过程中，我们选择了一个5阶的Butterworth低通滤波器，截止频率为1000Hz。
数字滤波器的实现方法
数字滤波器是一种在数字信号处理中广泛使用的工具，用于提取、增强或消除特定频率范围的信号。
数字滤波器的实现方法有很多种，以下是其中几种常见的方法：
IIR滤波器：IIR（无限冲激响应）滤波器是一种常用的数字滤波器，它利用反馈结构实现。
IIR滤波器由两个部分组成：一个反馈路径和一个前馈路径。
反馈路径将输出信号的一部分反馈回输入端，前馈路径则将输入信号直接传递到输出端。
通过调整反馈路径和前馈路径的系数，可以实现对特定频率范围的信号进行增强或抑制。
FIR滤波器：FIR（有限冲激响应）滤波器是一种线性相位滤波器，它通过卷积运算实现。
FIR滤波器的输出是输入信号与一组预定义的系数进行卷积的结果。
这些系数可以设计为对特定频率范围的信号进行增强或抑制。
FIR滤波器的优点是相位响应线性，且没有递归结构，因此更加稳定。
窗函数法：窗函数法是一种设计数字滤波器的方法，它通过将窗函数与输入信号进行卷积来实现滤波。
窗函数的选择会影响滤波器的频率响应特性。
常见的窗函数有汉宁窗、海明窗等。
频率采样法：频率采样法是一种通过在频域采样设计数字滤波器的方法。
这种方法通过对频域的特定点进行采样并优化，从而得到滤波器的系数。
最优逼近法：最优逼近法是一种通过最小化某种误差度量来设计数字滤波器的方法。
这种方法可以设计出具有最优性能的数字滤波器。
以上是几种常见的数字滤波器的实现方法，每种方法都有其优点和适用场景。
在实际应用中，需要根据具体需求选择合适的实现方法。
fir数字滤波器的设计与实现
fir数字滤波器的设计与实现一、引言数字滤波器是数字信号处理中的重要组成部分，它可以用于去除信号中的噪声，平滑信号等。
其中，fir数字滤波器是一种常见的数字滤波器。
本文将介绍fir数字滤波器的设计与实现。
二、fir数字滤波器概述fir数字滤波器是一种线性相位、有限脉冲响应（FIR）的数字滤波器。
它通过一系列加权系数对输入信号进行卷积运算，从而实现对信号的过滤。
fir数字滤波器具有以下特点：1. 稳定性好：由于其有限脉冲响应特性，使得其稳定性优于IIR（无限脉冲响应）数字滤波器。
2. 线性相位：fir数字滤波器在频域上具有线性相位特性，因此可以保持输入信号中各频率分量之间的相对时延不变。
3. 设计灵活：fir数字滤波器可以通过改变加权系数来实现不同的频率响应和截止频率。
三、fir数字滤波器设计步骤1. 确定需求：首先需要确定所需的频率响应和截止频率等参数。
2. 选择窗函数：根据需求选择合适的窗函数，常用的有矩形窗、汉明窗、布莱克曼窗等。
3. 计算滤波器系数：利用所选窗函数计算出fir数字滤波器的加权系数。
常见的计算方法有频率采样法、最小二乘法等。
4. 实现滤波器：将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
四、fir数字滤波器实现方法1. 直接形式：直接将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
该方法简单易懂，但是需要大量运算，不适合处理较长的信号序列。
2. 快速卷积形式：利用快速傅里叶变换（FFT）来加速卷积运算。
该方法可以大大减少计算量，适合处理较长的信号序列。
五、fir数字滤波器应用案例1. 语音处理：fir数字滤波器可以用于去除语音信号中的噪声和杂音，提高语音质量。
2. 图像处理：fir数字滤波器可以用于图像去噪和平滑处理，提高图像质量。
3. 生物医学信号处理：fir数字滤波器可以用于生物医学信号的滤波和特征提取，如心电信号、脑电信号等。
六、总结fir数字滤波器是一种常见的数字滤波器，具有稳定性好、线性相位和设计灵活等优点。
fir、iir数字滤波器的设计与实现
一、概述数字滤波器是数字信号处理中的重要部分，它可以对数字信号进行滤波、去噪、平滑等处理，广泛应用于通信、音频处理、图像处理等领域。
在数字滤波器中，fir和iir是两种常见的结构，它们各自具有不同的特点和适用场景。
本文将围绕fir和iir数字滤波器的设计与实现展开讨论，介绍它们的原理、设计方法和实际应用。
二、fir数字滤波器的设计与实现1. fir数字滤波器的原理fir数字滤波器是一种有限冲激响应滤波器，它的输出仅依赖于输入信号的有限个先前值。
fir数字滤波器的传递函数可以表示为：H(z) = b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)其中，b0、b1、...、bn为滤波器的系数，n为滤波器的阶数。
fir数字滤波器的特点是稳定性好、易于设计、相位线性等。
2. fir数字滤波器的设计方法fir数字滤波器的设计通常采用频率采样法、窗函数法、最小均方误差法等。
其中，频率采样法是一种常用的设计方法，它可以通过指定频率响应的要求来确定fir数字滤波器的系数，然后利用离散傅立叶变换将频率响应转换为时域的脉冲响应。
3. fir数字滤波器的实现fir数字滤波器的实现通常采用直接型、级联型、并行型等结构。
其中，直接型fir数字滤波器是最简单的实现方式，它直接利用fir数字滤波器的时域脉冲响应进行卷积计算。
另外，还可以利用快速傅立叶变换等算法加速fir数字滤波器的实现。
三、iir数字滤波器的设计与实现1. iir数字滤波器的原理iir数字滤波器是一种无限冲激响应滤波器，它的输出不仅依赖于输入信号的有限个先前值，还依赖于输出信号的先前值。
iir数字滤波器的传递函数可以表示为：H(z) = (b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)) / (1 +a1 * z^(-1) + a2 * z^(-2) + ... + am * z^(-m))其中，b0、b1、...、bn为前向系数，a1、a2、...、am为反馈系数，n为前向路径的阶数，m为反馈路径的阶数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
y(n) ai x(n i) bi y(n i)
i 0 i 1
N
x ( n)
DF
y ( n)
IIR、FIR的系统函数
网络结构形式
软、硬件实现
即一个输出序列是其过去 N 点的线性组合加上当前输入 y (n) 除了与当前的输 序列与过去 N 点输入序列的线性组合。 入 x(n) 有关，同时还与过去的输入和过去的输出有关，系统 是带有记忆的。 对于上面的算式，可以化成不同的计算形式，如直接计 算、分解为多个有理函数相加、分解为多个有理函数相乘等 等，不同的计算形式也就表现出不同的计算结构，而不同的 计算结构可能会带来不同的效果，或者是实现简单，编程方 便，或者是计算精度较高等等。 另外，数字信号是通过采样和转换得到的，而转换的位 数是有限的（一般6、8、10、12、16位），所以存在量化误 差，另外，计算机中的数的表示也总是有限的，经此表示的 滤波器的系数同样存在量化误差，在计算过程中因有限字长 也会造成误差。
梅逊(Mason)公式
Y z 1 H z Tk k X z k
式中Tk为从输入节点（源点）到输出节点（阱 点）的第k条前向通路增益； Δ为流图的特征式
1 Li L'i L' j LiLjLk
i i, j
L 为所有不同回路增益之和.
信号流图的转置定理：
对于单个输入、单个输出的系统，通过反转网络
中的全部支路的方向，并且将其输入和输出互换，得
出的流图具有与原始流图相同的系统函数。
信号流图转置的作用：
①转变运算结构；
②验证计算流图的系统函数的正确与否。
运算结构对滤波器的实现很重要，尤其对于一
些定点运算的处理机，结构的不同将会影响系统的
精度、误差、稳定性、经济性以及运算速度等许多 重要的性能。对于无限长单位冲激响应（I I R）数
字滤波器与FIR数字滤波器，它们在结构上各有自己
不同的特点，因此我们在下面将对它们分别加以讨
论。
6.1.2 IIR数字滤波器的结构
IIR数字滤波器的结构特点：存在反馈 环路，递归型结构。 同一系统函数，有各种不同的结构形 式。其主要结构有：
第六章 数字信号处理系统的实现
数字信号处理系统的实现方法： a. 利用专用计算机或FPGA等专用硬件； b. 直接利用计算机和通用软件编程实现。 一个数字滤波器的系统函数一般可表示为有理函数形式：
H ( z)
i a Z i i 0
N
1 bi Z i
i 1
N
N
为I I R滤波器形式，{ bi }都为0时就是一个FIR滤波器。 对于这样一个系统，也可用差分方程来表示：
缺点：同直接型。 通常在实际中很少采用上述两种结构实现高 阶系统，而是把高阶变成一系列不同组合的低阶 系统（一、二阶）来实现。
（2）级联型（串联） 一个 N 阶系统函数可用它的零、极点表示，即把 它的分子、分母都表达为因子形式
图二
IIR数字滤波器的网络结构
上述结构缺点： ①需要2N个延迟器（z-1），太多。 ②系数ai、bi对滤波器性能的控制不直接，对 极、零点的控制难，一个ai、bi的改变会影响系统 的零点或极点分布。
③对字长变化敏感（对ai、bi的准确度要求严
格）。
④易不稳定，阶数高时，上述影响更大。
直接Ⅱ型 上面直接型结构中的两部分可分别看作是两个 独立的网络(H1(z)和H2(z)),两部分串接构成总的系 统函数：
i i
L L 为每两个பைடு நூலகம்不接触回路增益之和
' i ' j i, j
Δk是不接触第k条前向通路的特征式余因子
例:利用梅逊公式计算图中的系统函数
有两条前向通路：
T1 a0
1 b1 z 1
T2 a1 z 1
b1 z 1
一个回路，其回路增益为
1 1
2 1
a0 a1 z 1 则系统函数 H ( z ) 1 1 b1 z
H ( z) H1 ( z) H 2 ( z)
由系统函数的不变性（系统是线性的），得
H ( z ) H 2 ( z) H1` ( z )
直接I型的变型
两条延时链中对应的延时单元内容完全相同,可合并，得：
直接II型结构
直接II型(正准型)优缺点：
优点：延迟线减少一半，为N个，可节省寄存
器或存储单元。
(1) 直接型
直接由 IIR DF 的差分方程所得的网络结 构。
y (n) ai x(n i) bi y (n i)
i 0 i 1
N
N
H ( z ) H1 ( z ) H 2 ( z )
i a Z i i 0
N
1 bi Z i
i 1
N
W z H1 z ai z X z i 0
y(n) a0 x(n) a1 x(n 1) b1 y(n 1)
只有输出支路的节点称为输入节点或源点； 只有输入支路的节点称为输出节点或阱点； 既有输入支路又有输出支路的节点叫做混合节点。 通路是指从源点到阱点之间沿着箭头方向的连续 的一串支路。 通路增益是该通路上各支路增益的乘积。 回路是指从一个节点出发沿着支路箭头方向到达 同一个节点的闭合通路，它象征着系统中的反馈 回路。组成回路的所有支路增益的乘积通常叫做 回路增益。
量化误差主要有三种误差：
①A/D变换量化效应；
②系数的量化效应； ③数字运算的有限字长效应。
6.1 数字滤波器的结构
6.1.1 数字网络的信号流图
差分方程中数字滤波器的基本操作：①加法，②乘法,③延
迟。 为了表示简单，通常用信号流图来表示其运算结构。对于加 法、乘法及延迟这三种基本运算。
y(n) a0 x(n) a1 x(n 1) b1 y(n 1)
N i
H 2 z
1 1 bi z i
i 1 N
Y z W z
wn ai xn i
i 0
N
yn wn bi yn i
i 1
N
可 以 看 到 H1 ( z ) 实 现 了 系 统 的 零 点， H 2 ( z ) 实现了系统的极点。H(z) 由这两部分级联构成。
