CMBP系列贴片铁氧体磁珠商品说明书

电感专业制造商 CMBP系列贴片铁氧体磁珠
●EXTERNAL DIMENSIONS UNIT：mm（外形尺寸）
PART NO. CMBP0402 CMBP0603 CMBP0805 CMBP1206
A 1.0±0.15 1.6±0.15 2.0(+0.3,-0.1) 3.2±0.2
B 0.5±0.15 0.8±0.15 1.25±0.2 1.6±0.2
CMBP0603- 600 60±25%
CMBP0603- 750 75±25%
CMBP0603- 121 120±25%
CMBP0603- 221 220±25%
CMBP0603- 601 600±25%
MHz Freq, 100 100 100 100 100 100
CMBP0805 TYPE
Max.DC Resistance 直流电阻
Design As Customers Requested Specifications 可根据客户需求设计
电感专业制造商 CMBP系列贴片铁氧体磁珠
CMBP0402 TYPE
Part Number 型号
Inductance 阻抗
Z Test Frequency
阻抗的测试频率
Units 单位 Symbol 符号 CMBP0402- 100
抑制效果，两种铁氧体材料、阻抗范围宽。适用于不同的电子线路 Internal silver printed layers and magnetic shielded structures to minimize crosstalk,Can be used in a wide range of frequency(from dozens of MHz to hundreds of MHz)to suppress EMI,Two types material and wide range of impedance values for various applications

贴片电感的类型、型号的简单介绍？

新晨阳品牌贴片电感有些什么类型？
一、贴片磁珠，型号如：MMZ1608S121A
二、MLF系列积层电感，0805，0603规格。

型号如：MLF1608A100KT
三、NLV系列信号用电感，绕线贴片电感型产品，规格1008，1210等;型号如：NLV32T-100J-PF
四、SLF系列等功率电感，绕线贴片电感型产品;型号如：SLF7032T-220MR96-PF
五、MLK系列积层电感，应用于高频环境之0402、0201规格。

型号如：MLK1005S3N9S
贴片电感最近几年的发展趋势怎么样呢?
近几年我国贴片电感行业发展速度较快，受益于贴片电感行业生产技术不断提高以及下游需求不断扩大，贴片电感行业在国内和国际上发展形势都十分看好。

虽然受金融危机影响使得贴片电感行业近两年发展速度略有减缓，但随着我国国民经济的快速发展以及国际金融危机的逐渐消退，我国贴片电感行业重新迎来良好的发展机遇。

进入2015年我国贴片电感行业面临新的发展形势，由于新进入企业不断增多，上游原材料价格持续上涨，导致行业利润降低，因此我国贴片电感行业竞争也日趋激烈。

贴片磁珠工艺流程介绍

贴片磁珠工艺流程介绍下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!贴片磁珠工艺流程详解贴片磁珠，作为一种常见的电子元器件，广泛应用于电磁兼容（EMC）领域，主要用于吸收高频噪声和抑制电磁干扰。

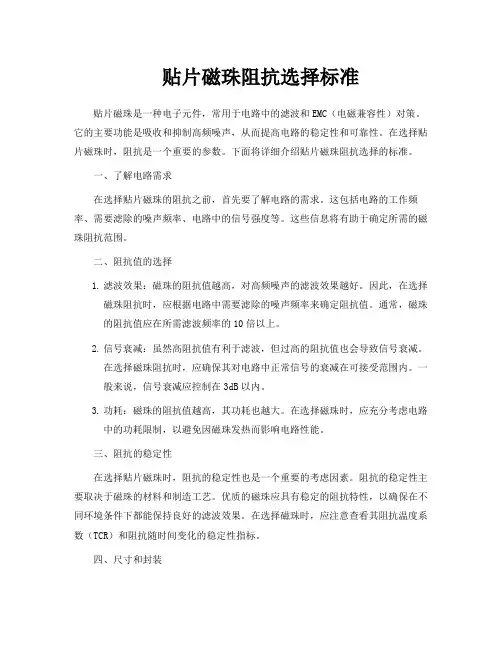

贴片磁珠阻抗选择标准

贴片磁珠阻抗选择标准贴片磁珠是一种电子元件，常用于电路中的滤波和EMC（电磁兼容性）对策。

它的主要功能是吸收和抑制高频噪声，从而提高电路的稳定性和可靠性。

在选择贴片磁珠时，阻抗是一个重要的参数。

下面将详细介绍贴片磁珠阻抗选择的标准。

一、了解电路需求在选择贴片磁珠的阻抗之前，首先要了解电路的需求。

这包括电路的工作频率、需要滤除的噪声频率、电路中的信号强度等。

这些信息将有助于确定所需的磁珠阻抗范围。

二、阻抗值的选择1.滤波效果：磁珠的阻抗值越高，对高频噪声的滤波效果越好。

因此，在选择磁珠阻抗时，应根据电路中需要滤除的噪声频率来确定阻抗值。

通常，磁珠的阻抗值应在所需滤波频率的10倍以上。

2.信号衰减：虽然高阻抗值有利于滤波，但过高的阻抗值也会导致信号衰减。

在选择磁珠阻抗时，应确保其对电路中正常信号的衰减在可接受范围内。

一般来说，信号衰减应控制在3dB以内。

3.功耗：磁珠的阻抗值越高，其功耗也越大。

在选择磁珠时，应充分考虑电路中的功耗限制，以避免因磁珠发热而影响电路性能。

三、阻抗的稳定性在选择贴片磁珠时，阻抗的稳定性也是一个重要的考虑因素。

阻抗的稳定性主要取决于磁珠的材料和制造工艺。

优质的磁珠应具有稳定的阻抗特性，以确保在不同环境条件下都能保持良好的滤波效果。

在选择磁珠时，应注意查看其阻抗温度系数（TCR）和阻抗随时间变化的稳定性指标。

四、尺寸和封装在选择贴片磁珠时，还需要考虑其尺寸和封装。

尺寸和封装应根据电路板的实际布局和空间需求来确定。

同时，还需要考虑磁珠与其他元件之间的距离，以确保其能够有效地吸收和抑制高频噪声。

五、成本和供应商可靠性在选择贴片磁珠时，成本和供应商可靠性也是需要考虑的因素。

不同品牌和型号的磁珠价格可能有所差异，因此需要根据项目的预算来选择合适的磁珠。

同时，应选择信誉良好、交货及时的供应商，以确保项目的顺利进行。

贴片功率电感与磁珠的区别

贴片功率电感与磁珠的区别
片式电感及其应用
片式电感与片式磁珠的区别

电感器本身是一个无功元件，它在电路中不消耗能量。电感器之所以能够阻止高频信号在线路中流通，发挥对电磁干扰的抑制作用，是因为电感器在高频信号作用下体现了一个高阻抗元件，阻止了高频信号在线路中的流通，而将高频信号反射回干扰源。就这个应用的频率范围来说，很少有超过50MHz的。

（2)电源线的滤波
在设备的电磁干扰的传播途径中，电源线是最重要的媒介，因为电源线的长度(包括设备的电源进线和电力传输的架空线延伸)足以构成射频信号的被动天线。此外，电网内的各种设备开、关和运行中形成的骚动也在电网中肆意流传。上述干扰对电网内的敏感设备的可靠工作造成威胁。射频信号在电源线上的传输是以两种模式进行的，一种是共模型式，在线一大地及中线一大地两个路径上出现;另一种是差模型式，在线一中线里传播。

对磁珠来说，它本身是一个软磁铁氧体磁芯，串联在需要抑制干扰的线路上，诚然在频率较低时，铁氧体磁珠在串联电路上仍然体现为一个电感。然而对于频率更高的干扰，由于磁芯的磁导率的降低，导致电感的电感量减小，感抗成分减小，因此磁珠电感对于高频干扰的阻挡作用在减少。而与此同时，磁芯的损耗(涡流损耗) 却在增加。后者等效为损耗电阻，电阻成分的增加，导致磁珠在线路上的总阻抗依然在增加，所以当高频干扰通过铁氧体时，磁珠对高频干扰的阻挡作用依然在增加，不过这次磁珠不是将高频干扰反射回干扰源，而是将高频干扰转换成热能的形式给耗散掉了。

电源线滤波器则被安插在电源线上，专门用来抑制射频信号传播的器件。在电源线滤波器设计中往往不用差模电感，而采用共模电感。共模电感的两个线圈绕在同一磁芯上(同名端在线圈的同一侧)，这种绕线方法对于差模电流(包括电源电流)产生的磁通相互抵消，不会产生磁路饱和;而对共模电流则体现一个很大的电感，取得大的滤波效果。应当指出的是，共模电感器的两个线圈绕制不可能完全对称，因此共模电感器实际上还是残留一定程度的差模电感成分，对于差模干扰仍有一定程度抑制作用。这样看来，无论是信号线或者是电源线，从抑制电磁干扰的角度出发，用得最多的还是共模抑制措施。因此从使用片式电感器的角度出发，用得最多的还是片式共模电感器。另外，从电磁兼容对策器件生产商提供的电感器来说也是片式共模电感器。

贴片磁珠生产工艺流程

贴片磁珠生产工艺流程英文回答：The production process of surface mount magnetic beads involves several steps. First, the raw materials, which include magnetic powder and binder, are mixed together to form a homogeneous mixture. This mixture is then pressedinto a desired shape using a mold. The molded beads arethen sintered at a high temperature to fuse the particles together and increase their magnetic properties.After sintering, the beads are coated with a protective layer to prevent corrosion and improve their durability. This coating can be done through various methods, such as electroplating or electroless plating. The coated beads are then inspected for any defects or irregularities.Next, the beads are placed onto a carrier tape, whichis a long strip of plastic with pockets that hold the beads. The beads are carefully placed into the pockets usingautomated equipment. The carrier tape is then sealed with a cover tape to protect the beads during transportation and storage.Once the beads are securely placed on the carrier tape, they undergo a testing process to ensure their functionality. This testing can involve measuring their magnetic properties, such as their magnetic field strength or their response to an external magnetic field. Any beads that do not meet the required specifications are discarded.After testing, the beads are ready to be used in electronic devices. They are typically placed on a printed circuit board (PCB) using a pick-and-place machine. The beads are accurately positioned and soldered onto the PCB using a reflow soldering process. This process involves heating the PCB to a high temperature to melt the solder and create a strong bond between the beads and the PCB.Finally, the assembled PCBs undergo further testing to ensure the overall functionality of the electronic device. This testing can involve checking the electricalconnections, verifying the performance of the magnetic beads, and conducting functional tests on the entire device.中文回答：贴片磁珠的生产工艺流程包括几个步骤。

贴片磁珠的选型和命名

贴片磁珠的选型和命名1.磁珠的单位是欧姆，而不是亨特，这一点要特别注意。

因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的DATASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻；再比如2012B601，就是指在100MHz的时候磁珠的阻抗相当于600欧姆。

2.普通滤波器是由无损耗的电抗元件构成的，它在线路中的作用是将阻带频率反射回信号源，所以这类滤波器又叫反射滤波器。

当反射滤波器与信号源阻抗不匹配时，就会有一部分能量被反射回信号源，造成干扰电平的增强。

为解决这一弊病，可在滤波器的进线上使用铁氧体磁环或磁珠套，利用滋环或磁珠对高频信号的涡流损耗，把高频成分转化为热损耗。

因此磁环和磁珠实际上对高频成分起吸收作用，所以有时也称之为吸收滤波器。

不同的铁氧体抑制元件，有不同的最佳抑制频率范围。

通常磁导率越高，抑制的频率就越低。

此外，铁氧体的体积越大，抑制效果越好。

在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。

但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。

EMI吸收磁环/磁珠抑制差模干扰时，通过它的电流值正比于其体积，两者失调造成饱和，降低了元件性能；抑制共模干扰时，将电源的两根线（正负）同时穿过一个磁环，有效信号为差模信号，EMI吸收磁环/磁珠对其没有任何影响，而对于共模信号则会表现出较大的电感量。

磁环的使用中还有一个较好的方法是让穿过的磁环的导线反复绕几下，以增加电感量。

可以根据它对电磁干扰的抑制原理，合理使用它的抑制作用。

铁氧体抑制元件应当安装在靠近干扰源的地方。

对于输入／输出电路，应尽量靠近屏蔽壳的进、出口处。

对铁氧体磁环和磁珠构成的吸收滤波器，除了应选用高磁导率的有耗材料外，还要注意它的应用场合。

SMT元器件的认识

SMT元器件的认识一．关于SMT元器件1．SMT是英文Surface Mount Technology 的缩写，其中文含义是表面贴装技术，是一种无需在印制线路板上钻插装孔，直接将表面组装元器件贴或焊接到印刷线路板规定位置上的电路联装技术。

2．SMT主要由SMT元器件、组装技术、贴装设备三部分组成。

3．SMT元器件主要有：贴片用印制电路板（PCB：Printed Circuit Board）贴片电阻（Chip Resistor）、贴片电容（Chip Capacitor）、贴片电感（ChipInductor）、贴片磁珠（Chip Bead）、贴片二极管、贴片三极管、贴片集成电路（IC：Integrated Circuit）和贴片插座等。

4．SMT元器件的电脑编号以字母“BD”开头，以字母“T”结尾表示贴片。

二．贴片用印制电路板（PCB）1．印制电路板也叫印刷电路板，即PCB（Printed Circuit Board）。

2．PCB有单层板、双层板和多层板。

3．贴片用PCB与一般PCB从外观上最显而易见的区别就是贴片用PCB上固定插机元件用的插装孔较少，取而代之的是用来焊接SMT元器件的焊盘较多。

4．在贴片用PCB上还可以找到定位光点，其用途是贴装设备，用此来对PCB进行定位，避免元器件贴装在PCB上时发生偏移。

5．PCB上的白色丝印可用来标识该PCB的型号、生产厂家、生产日期、元器件的类型、位置和有方向、极性元件的贴插装要求等。

1）标识元器件的类型是指一般在PCB上用英文字母来表示元器件的类型，如电容表示为C，电阻表示为R，电感表示为L，二极管表示为D，三极管表示为Q，IC表示为U，插座表示为J，变压器表示为T。

2）标识元器件位置与BOM（物料清单，Bill Of Material）相对应，查BOM单即可知对应位置元器件的规格型号。

3）标识有方向、极性元件的插装要求是指如电解电容的正负极会有区别的标识；二极管的极性标识；连接器、插座等插装时应按丝印要求进行插装；集成电路IC进行贴装时所必须确定的第一脚和方向等。

viking贴片磁珠电感CBM系列选型手册

Size (Inch) 0201 0402 0603 0805 1204 1210 1808 1812 2220 2220 2220
A
0.6±0.03 1.0±0.10 1.6±0.20 2.0±0.20 3.2±0.20 3.2±0.20 4.5±0.25 4.5±0.25 5.59±0.51 5.59±0.51 5.59±0.51
DCR (Ω) max.
0.05 0.20 0.20 0.40 0.40 0.40 0.45 0.50 0.20 0.60 0.65 0.70 0.28 0.35 0.75 0.45 0.75 0.90 1.00 1.10 1.00 1.50 0.80 0.58 0.49 0.80 0.80
Rated Current (mA) max. 500 300 300 200 200 200 200 200 500 200 100 100 700 300 100 400 100 100 100 50 300 50 250 300 350 250 250
H: High current G: Medium current N: General current F: High Frequency C: High current &
High Frequency
■Standard Electrical Specifications(for General Signal Line Use)
■ Applications
－Computers and Peripheral Equipment －VCRS, Television, Pagers －Cellular Phones －Digital Communication Equipment －Various Electronics Equipments －Circuit Where a Stable Ground is Unavailable

贴片磁珠简介

贴片磁珠是电感、线圈类的东西，产品广泛应用于:PDA、ISDN、ADSL、MP3、CD、DVD、手机、电脑、电视机、数码相机、摄像头、收录机、对讲机、EL 背光驱动、开关电源、遥控玩具、传真机、激光打印机及电子钟表等通讯和消费类电子领域。

贴片磁珠是由铁氧体材料和导体线圈组成的叠层型独石结构。

由于是在高温下烧结而成，因而致密性好、可靠性高。

两端的电极由银/镍/焊锡三层构成，可满足再流焊和波峰焊的要求。

磁珠是EMC设计中常使用的元件，在EMC对策中占重要位置.
回路抗干扰感性。

电感与贴片磁珠的区别

电感与贴片磁珠的区别
1、有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;
2、电感是储能元件,而贴片磁珠是能量转换（消耗）器件;
3、电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;
4、贴片磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.
两者都可用于处理EMC、EMI问题;
5、新晨阳电容电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用贴片磁珠.
6、贴片磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。

他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

7、作为电源滤波，可以使用电感。

磁珠的电路符号就是电感但是型号上可以看出使用
的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了
8、磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

9、贴片磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。

贴片磁珠质量检验规范

好好学习社区
更多优惠资料下载：德信诚培训网贴片磁珠质量检验规范
（ISO9001-2015）检验项目检验方法和步骤
检验工具检验方法 1、包装防护
类 1、包装箱应完好,无受潮、变形、破损等
2、包装箱和料盘上应注明规格型号、数量
等信息，且内容正确
3、料盘上应印有条形码，且能扫描出与物
料规格相关的信息
4、料盘标贴上应印有供应商代码。

5、物料编带应完好、无折痕。

无无条形码扫描仪无无目测目测用扫描仪扫描出条形码信息目测目测 2、个体外观类 1、个体应整洁、完整、无破损、脏污、变
形。

2、电极应完整、光亮。

3、丝印清晰、无错漏、断笔、模糊。

4、无漏件、侧立。

5、无混料。

无目测 3、电性能测量阻抗应符合规格要求电桥在规格书指定
的频率点，用电
桥测量阻抗。

测
前进行短路调
零操作。

4、结构尺寸贴片磁珠的长、宽、高、电极尺寸等，应
符合规格书要求游标卡尺
用游标卡尺测量各尺寸。

超大电流型贴片磁珠(CBM)

1.8 1.5 1.3 1.3 1.0 0.8 0.8 0.7 0.7 0.6 0.5 0.5 0.3
1608 TYPE
Part No. CBM160808U110 CBM160808U190 CBM160808U260 CBM160808U300 CBM160808U800 CBM160808U101 CBM160808U121 CBM160808U151 CBM160808U181 CBM160808U221 CBM160808U301 CBM160808U501 CBM160808U601 CBM160808U801 CBM160808U102 CBM160808U122 CBM160808U152 CBM160808U182 CBM160808U202
53
【南京南山半导体有限公司 — 风华高科磁珠选型资料】

ELECTRICAL CHARACTERISTICS
1005 TYPE
Part No. CBM100505U070 CBM100505U190 CBM100505U260 CBM100505U300 CBM100505U600 CBM100505U101 CBM100505U121 CBM100505U151 CBM100505U201 CBM100505U301 CBM100505U501 CBM100505U601 CBM100505U801
【南京南山半导体有限公司 — 风华高科磁珠选型资料】

FERRITE CHIP BEADS
FERRITE CHIP BEADS
OPEARATING TEMP. -40 +85
PCB EIA SMT
EMI RFI
A unique terminal electrode structure ensures ensures permissible current 6.0A (max). High impedance and EMI suppression effective over a wide frequency range. Suitable reflow and wave soldering.

贴片磁珠和贴片电阻的单位

贴片磁珠和贴片电阻的单位
•其实对于刚入行的初学者来说，包括我在内，在刚刚接触电子行业里来时，对于贴片磁珠的单位跟贴片电阻的单位也是有很大的疑问。

为什么会是一样的呢？同样都是欧姆(R)呢？经过好久好久了，现
在我终于在阅看了很多资料后明白了。

跟大家一起分享下。

•在了解贴片磁珠的基本参数知识的前提下，想必都知道贴片磁珠就是电阻高频的，对于直流电阻低再对高频电阻高，这样就好理解了吧！我们来举个例子如：220R@100Mhz，分析出来就是说对100Mhz频率的信号有220R(欧姆)的电阻阻值。

•因为贴片磁珠的单位是要按照它在某一个频率产生的阻抗来标称的，然而阻抗的单位也是欧姆。

所以在贴片磁珠的数据表里会符加一个频率与阻抗的特性曲线图。

在一般情况下都以100Mhz为标准，例如2012B601，指在100Mhz的频率下贴片磁珠的阻抗为600R(欧姆)。

(整理)贴片磁珠规格

贴片磁珠规格表Features (特征)● These small size chips generating high impedance;小尺寸高阻抗。

● High reliability due to an entirely monolithic structure;高可靠性，片式结构。

● Low DC resistance structure of electrode prevents wasteful electric power consumption低直流电阻的结构，防止浪费的电力消耗Applications(用途)Computers and peripheral equipment,VCRS,Television,Pagers,Cellular phones,Digital communicationequipment,Various electronics equipment,etc.电脑及周边设备，录像机，电视机，寻呼机，移动电话，数字通信设备，各种电子设备，等等1. Product Type 产品类型2. CORE Size 产品尺寸3. Impedance 阻抗值：110 for 11ΩTest Equipment：测试设备L: HP4285A precision LCR meterDCR: CHEN HWA 502BC OHM METERElectrical Characteristics for SMDB1005/1608 SeriesSMDB1005/1608系列电气特性参数Electrical Characteristics for SMDB2012/3216 SeriesElectrical Characteristics for SMDB3225/4516/4532 Series SMDB3225/4516/4532系列电气特性参数附：磁珠和电感的区别磁珠的功能主要是消除存在于传输线结构(电路)中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。

贴片磁珠超过额定电流

贴片磁珠超过额定电流可能会导致以下问题：
磁珠受损或烧毁：贴片磁珠是一种电子元件，其正常工作电流是经过严格测试和确定的。

如果施加超过额定电流的电流，磁珠可能会受损或烧毁，从而导致电路板失效。

电流界限值导致断线或短路：当施加超过额定电流的电流时，电流界限值可能会导致出现断线或短路的情况。

破坏电流值取决于施加电流与施加次数，此外，界限值也会因产品特性偏差以及产品使用环境（尤其是温度）而各有不同。

因此，在使用贴片磁珠时，应该严格按照其额定电流进行操作，避免超过额定电流，以保护电路板和磁珠的正常工作。

贴片磁珠功能测试方法

贴片磁珠功能测试方法
贴片磁珠的功能测试方法通常包括以下步骤:
1. 准备测试环境:确保测试环境的稳定性和一致性。

包括测试环境中的电源、时钟、电压、温度等因素。

2. 安装磁珠:将磁珠固定在测试板或测试芯片上,确保其牢固性。

3. 连接测试电路:将测试电路与磁珠连接起来,并测试其功能的
一致性。

通常包括电源和信号输入端口的测试。

4. 调节电压和电流:根据测试需求,调节电压和电流,以模拟实
际应用场景中的不同负载和输入信号。

5. 重复测试:多次重复上述步骤,以评估磁珠的性能和可靠性。

6. 评估结果:根据测试结果,评估磁珠的功能是否符合预期。

如
果不符合预期,则需要进行进一步的分析和处理。

7. 结论和报告:根据测试结果,形成结论和报告,以指导后续的
设计和开发工作。

需要注意的是,不同的测试方法可能会有不同的参数和流程,因此需要根据具体的测试需求和流程进行调整。

同时,测试方法的准确性和可靠性对于评估磁珠的性能和可靠性至关重要,需要谨慎选择和执行。

贴片磁珠功能测试方法

贴片磁珠功能测试方法
1.温度特性测试：这种测试方法用于评估贴片磁珠在不同温度下的磁性能。

通过在一定温度范围内测量贴片磁珠的剩磁和矫顽力，可以了解它们在不同温度条件下的性能表现。

2.磁滞回线测试：这种测试方法用于评估贴片磁珠磁滞性能。

通过施加不同大小的磁场，并测量其对应的磁化强度和剩磁，可以绘制磁滞回线图，以了解贴片磁珠的磁化和消磁特性。

3.饥饿窗测试：这种测试方法用于验证贴片磁珠的磁场传感器功能。

通过将贴片磁珠置于磁场传感器的饥饿窗中，并施加不同大小和方向的磁场，可以测试贴片磁珠对磁场的响应能力。

4.热稳定性测试：这种测试方法用于评估贴片磁珠在高温和潮湿环境下的稳定性能。

通过将贴片磁珠暴露在高温和高湿度条件下，可以测试其是否能够保持稳定的磁性能和机械强度。

5.带宽测试：这种测试方法用于评估贴片磁珠在高频应用中的性能。

通过测量贴片磁珠在一定频率范围内的磁化损耗和复杂磁导率，可以确定其在高频电磁场中的响应能力。

6.可焊性测试：这种测试方法用于评估贴片磁珠的可焊性能。

通过将贴片磁珠与电路板进行焊接，并进行可靠性测试，可以确定其与其他元器件的良好焊接性能。

7.机械性能测试：这种测试方法用于评估贴片磁珠的机械强度和可靠性。

通过施加不同方向和大小的力来测试贴片磁珠的抗压、抗拉和抗疲劳性能，以确定其在实际使用中的机械可靠性。

以上是几种常见的贴片磁珠功能测试方法，每种测试方法都有其特定的设备和步骤。

这些测试方法的目的是确保贴片磁珠在实际应用中具有良好的性能和可靠性，从而满足用户的需求和要求。
