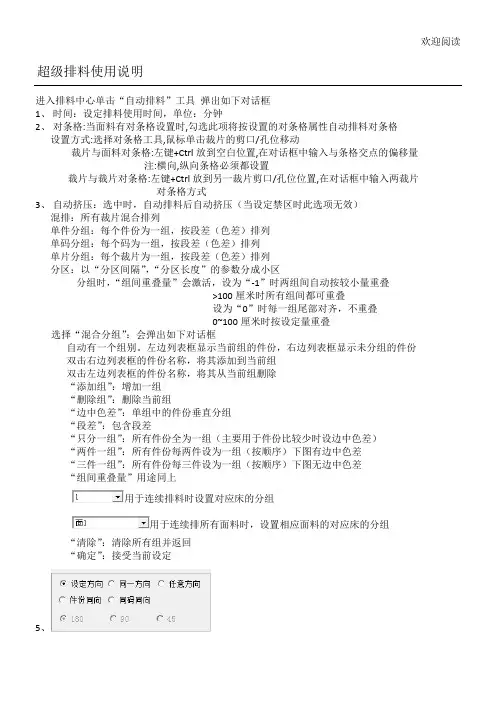

超级排料使用说明
欢迎阅读超级排料使用说明进入排料中心单击“自动排料”工具 弹出如下对话框1、时间：设定排料使用时间，单位：分钟2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格 设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动裁片与面料对条格:左键+Ctrl 放到空白位置,在对话框中输入与条格交点的偏移量 注:横向,纵向条格必须都设置裁片与裁片对条格:左键+Ctrl 放到另一裁片剪口/孔位位置,在对话框中输入两裁片3用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定5、“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意“同一方向”：所有裁片方向统一“件份同向”：单个件份同一方向“同码同向”：单个尺码同一方向“任意方向”：每个裁片的方向都可以任意设置5、6、7、8、所有裁片按所设角度倾斜9、设置裁片可以压角的量10、11、用于在排料区中间（横向）设置一空白平行区域，所设的值为空白区域的宽度（>0）下图：中间一英寸折线12、“禁区设置”：用于设置残区，会弹出如下对话框用于连续排料时设置对应面料对应床的信息使用方法：点击最后的空白行增加一有效残区只设置“X偏移”：纵向残区，X偏移1-残区的左端位置，X偏移2残区的右端位置下图：X偏移1为50英寸，X偏移2为60英寸，之间10英寸残区只设置“Y偏移”：横向残区，Y偏移1-残区的上端位置，Y偏移2残区的下端位置下图：Y偏移1为20英寸，Y偏移2为25英寸，之间5英寸残区X、Y全部设置：中间的残区，所设值为残区位置下图：X偏移1为50英寸，X偏移2为200英寸，Y偏移1为20英寸，Y偏移2为25英寸，之间残区：横向150英寸，纵向5英寸“清除”：清除所设所有残区并退出“确定”：接受所设残区13、“单片设置”：用于设置裁片的个性属性，弹出如下对话框用于设置其他面料的裁片属性列表框为裁片的名称列表，右侧显示裁片的形状“允许倾斜”：设定此裁片可以允许的倾斜角度“单片间隔”：设定此裁片的特殊间隔13、14、若设置了“合掌排料”，裁片有可能自动翻转15、“对条格”当面料设置了对条、对格的数据时，此选项被激活必须在裁片中心现将需要对条格的裁片设置好，此处才能使用如下图：A、B两片双向对齐，C与他们只是横向对齐（孔位点既是对齐点）16、选择“当前床”，只排当前床选择“当前面料”，连续排当前面料所有床选择“所有面料”，连续排所有面料所有床17、“开始”：开始自动排料18、“停止”：停止自动排料并接受当前结果。

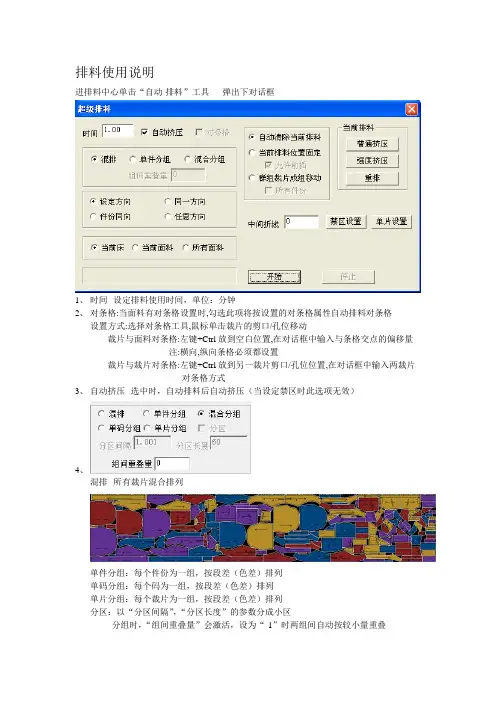

排料说明--博克
排料使用说明进排料中心单击“自动-排料”工具弹出下对话框1、时间--设定排料使用时间，单位：分钟2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量注:横向,纵向条格必须都设置裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片对条格方式3、自动挤压--选中时，自动排料后自动挤压（当设定禁区时此选项无效）4、混排--所有裁片混合排列单件分组：每个件份为一组，按段差（色差）排列单码分组：每个码为一组，按段差（色差）排列单片分组：每个裁片为一组，按段差（色差）排列分区：以“分区间隔”，“分区长度”的参数分成小区分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠>100厘米时所有组间都可重叠设为“0”时每一组尾部对齐，不重叠0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组双击左边列表框的件份名称，将其从当前组删除“添加组”：增加一组“删除组”：删除当前组“边中色差”：单组中的件份垂直分组“段差”：包含段差“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差“组间重叠量”用途同上用于连续排料时设置对应床的分组用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定5、“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意“同一方向”：所有裁片方向统一“件份同向”：单个件份同一方向“同码同向”：单个尺码同一方向“任意方向”：每个裁片的方向都可以任意设置5、“自动清除当前排料”：自动排料前清除当前排料“当前排料位置固定”：当前排料位置固定，此时“允许前插”将激活选中时但可以前插。
万能超级排料2011安装方法
7.点-桌面-万能超级排料系统，就可以使用了。
一.注：当软件安装时，有些杀毒软件会提示发现可疑病毒，这是正常的，因此软件是经过加密处理的，有些杀毒软件会把加密处理的文件程序当作可疑病毒。你可以把此杀毒软件关掉(换另一种杀毒软件)或者当杀毒软件提示你时，点以后都同意执行当前相同文件程序运行，就可以了。我们的服装CAD软件是经过杀毒软件测试封装的，你可以放心使用。谢谢!
3.出现安装驱动，点-Next-点-I accept...-Next-Next-Install-Yes-Finish-OK,此时从新关机，开动电脑。
4.再出现安装界面，点-安装驱动-右下角提示硬件安装好了，就安装好了。
6.再找到D:\万能超级排料系统\下(分别点击安装-serverinstall.bat、install.bat、e4nsrv.exe、Setup.exe-安装-确定、reg.reg)就以。
安装方法如下(注意：安装前关了所有杀毒软件)：
1-0.点--复制--万能超级排料系统2011版---粘贴-到电脑中D盘下完成。
1-1.找到-D:\万能超级排料系统\超级排料Zmark.exe-点鼠标右键-发送到桌面快捷方式就可。
2.点-安装-再点安装--点-安装-超级排料2011驱动+狗安装+专版-超级排料2011驱动+狗安装+专版.exe，确定。
超级排料使用说明
超级排料使用说明进入排料中心单击“自动排料”工具弹出如下对话框1、时间：设定排料使用时间，单位：分钟2、自动微调：选中时，自动排料后自动挤压（当设定禁区时此选项无效）3、选择“混排”：所有裁片混合排列选择“单件分组”：每个件份为一组，按段差（色差）排列此时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠>100厘米时所有组间都可重叠设为“0”时每一组尾部对齐，不重叠0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组双击左边列表框的件份名称，将其从当前组删除“添加组”：增加一组“删除组”：删除当前组“边中色差”：单组中的件份垂直分组“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差“组间重叠量”用途同上用于连续排料时设置对应床的分组用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定4、“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意“同一方向”：所有裁片方向统一“同组同向”：单个分组同一方向，混排时每件一个方向“任意方向”：每个裁片的方向都可以任意设置5、“自动清除当前排料”：自动排料前清除当前排料“当前排料位置固定”：当前排料位置固定此时“允许前插”将激活，选中时但可以前插。
如下图红色固定，青色、黄色有前插不选“允许前插”时结果如下图，已排部分尾部对齐往后排“群组裁片成组移动”：用于某些裁片成组此时需要将要成的裁片手动在排料区组合，并将其群组，自动排料时组合的裁片将成租移动。
没有群组的裁片将位置固定“所有件份”将激活，选中时将按手动成组的组合自动成组包含没有群组的裁片时，“允许前插”将激活，功能同上可以手动设置多组，成组的要手动将其群组6、用于在排料区中间（横向）设置一空白平行区域，所设的值为空白区域的宽度（>0）下图：中间一英寸折线7、“禁区设置”：用于设置残区，会弹出如下对话框用于连续排料时设置对应面料对应床的信息使用方法：点击最后的空白行增加一有效残区只设置“X偏移”：纵向残区，X偏移1-残区的左端位置，X偏移2残区的右端位置下图：X偏移1为50英寸，X偏移2为60英寸，之间10英寸残区只设置“Y偏移”：横向残区，Y偏移1-残区的上端位置，Y偏移2残区的下端位置下图：Y偏移1为20英寸，Y偏移2为25英寸，之间5英寸残区X、Y全部设置：中间的残区，所设值为残区位置下图：X偏移1为50英寸，X偏移2为200英寸，Y偏移1为20英寸，Y偏移2为25英寸，之间残区：横向150英寸，纵向5英寸“清除”：清除所设所有残区并退出“确定”：接受所设残区8、“单片设置”：用于设置裁片的个性属性，弹出如下对话框用于设置其他面料的裁片属性列表框为裁片的名称列表，右侧显示裁片的形状“允许倾斜”：设定此裁片可以允许的倾斜角度“单片间隔”：设定此裁片的特殊间隔此选项用设置左右片自动群组移动，不需再手动组合选择“自由”：不群组选择“左右片群组X1”：左右片X方向并列，左片在前选择“左右片群组X2”：左右片X方向并列，右片在前选择“左右片群组Y1”：左右片Y方向并列，左片在前选择“左右片群组Y2”：左右片Y方向并列，右片在前“边中色差控制”：不选中时，此裁片不做边中色差处理“清除”：清除所有裁片的设置“确定”：接受设置信息注：此设置为临时信息，不保存9、此部分只对已排裁片进行处理“普通挤压”：对裁片进行简单挤压“强度挤压”：对裁片进行强度挤压(需设定工作时间)“重排”：对当前排料重新自动排料(裁片方向固定，其他选项不起作用)10、若设置了“合掌排料”，裁片有可能自动翻转11、“对条格”当面料设置了对条、对格的数据时，此选项被激活必须在裁片中心现将需要对条格的裁片设置好，此处才能使用如下图：A、B两片双向对齐，C与他们只是横向对齐（孔位点既是对齐点）12、选择“当前床”，只排当前床选择“当前面料”，连续排当前面料所有床选择“所有面料”，连续排所有面料所有床12、“开始”：开始自动排料13、“停止”：停止自动排料并接受当前结果。
富怡CAD排料系统帮助演示教学
富怡（V8）CAD排料系统帮助一、界面介绍GMS工作界面就如同排料师的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就提高了工作效率。
说明：：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。
纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。
：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应着的所有尺码号型及每个号型对应的纸样数。
：主唛架区可以按自己的需要任意排列纸样，以取得最省料的排列方式。
：辅唛架区将纸样按码数分开排列要辅唛架上，方便主唛架排料。
：状态条位于系统界面的右边最底部，它显示着当前唛架纸样总数、放置在主唛架区纸样总数、唛架利用率、当前唛架的幅长、幅宽、唛架层数和长度单位。
二、工具简介（一）.主工具匣⑴：主工具匣中的打开款式文件与文档菜单中打开款式文件的命令作用相同。
（下左图“选取款式”）功能：【载入】用于选择排料所需的纸样文件；【查看】用于查看【纸样制单】的所有内容；【删除】用于删除选中的款式文件；【添加纸样】用于添加另一个文件中或本文件中的纸样和载入的文件中的纸样一起排料；【信息】用于查看选中文件信息；（上右图“款式信息））文件名：显示DGS文件名及存盘路径；载入时间：DGS文件载入GMS时的时间；修改时间：DGS文件载入前的保存的时间；文件长度：DGS文件的大小；文件ID：DGS文件更改且关联后所表示的数值。
如果DGS文件修改后在GMS中使用过关联，款式信息框中都有相对应的修改的时间。
操作：载入1.单击【载入】，弹出【纸样制单】对话框；2.参照对话框说明进行设置，再单击【确定】。
查看1. 单击文件名，点击【查看】图标；2. 弹出【纸样制单】对话框，修改其中内容后，单击【确定】；3. 回到第一个对话框，单击【确定】即可。
删除单击文件名，点击【删除】按钮即可。
突破服装排料操作方法
突破服装排料操作方法
突破服装排料操作方法可以通过以下步骤实现：
1. 收集所需要的服装排料信息，包括样板、尺码表、面料宽度、纺织缩水率等。
2. 根据样板尺寸和尺码表，确定每个尺码对应的面料用量。
3. 根据面料宽度和纺织缩水率，计算出每个尺码对应的实际面料使用量。
4. 分析样板的排料方式，确定最优排料布局。
5. 根据最优布局，为每个尺码的服装部件绘制排料图纸。
6. 按照排料图纸，将布料铺放在裁剪台上，按照布料的纹理和颜色要求进行排列。
7. 用裁剪工具将服装部件依据排料图纸剪下，注意保持尺寸准确度和裁剪线平整。
8. 完成裁剪后，对裁剪后的部件进行整理和清点，确保数量和质量的准确性。
9. 进行余料处理，将剩余的布料进行归类和妥善保存，以备后续使用。
10. 将裁剪好的服装部件进行分拣和组装，进行后续的缝制和加工工序。
以上就是突破服装排料操作方法的基本步骤，可以帮助提高排料效率和准确度。
自动排料机操作说明书
全自动排料机操作使用说明书中山市三乐电子有限公司地址：中三市南朗镇第六工业区电话：目录一. 前言全自动排料机。
二. 简述自动排料机工作原理。
三. 全自动排料机的结构。
3.1主机结构3.2送料部分3.3驱动部分3.4显示操作部分3.5气路部分四. 全自动排料机的使用操作4.1人机界面《各种设定》的操作4.2人机界面《工程切换》的操作4.3人机界面《复位》的操作4.4人机界面自动与手动参数设定及操作4.5人机界面《产品项目》的操作五. 全自动排料机的调试5.1手动调试各轴5.2设定工作参数一前言全自动排料机随着社会日新月移的发展，科技的不断进步，新兴的生产工艺以其生产模式理念，将逐步的代替传统生产模式及理念。
这款第四代全自动排料机，是我公司自主研发的非标设备，是专门为电子行业使用的自动化设备。
主驱动采用精密丝杆和精密同步带，精度达到0.01mm。
机器设计紧凑，所占空间少。
本机器采用先进的可编程控制器，人性化的人机界面，可方便的调整速度和相关参数，及性能优良的驱动器和电机。
由于设计和装配技术的不断更新优化，本机器在生产线上有着性能稳定，运行速度快，故障率少，噪音小的特点。
还有着良好的互换性，也就是一台机器可生产几个系列的产品，达到一机多用，降低了生产成本，减少了空间。
我们本着以人为本，服务至上的宗旨。
努力为客户量身打造自动化设备，尽最大努力为客户降低成本，提高竞争力。
也感谢贵公司使用我们所生产的自动排料机，敬请多提宝贵意见！最后祝愿贵公司兴旺发达！二.简述自动排料机工作原理。
自动排料机是按照生产工艺要求，有规律的把产品排列，为下一道工序做准备。
首次启动机器后，可先用手动来调试，首先把参数设定好，再把机器复位，才能开自动。
每次开机如是重新上电，都必须复位，以保证精度，减少误差。
这些条件都做好了，按下启动按钮，机器就按照程序自动运行，当排完后，就报警提醒工作人员。
本机的电源有三路，一是主电源220V交流电，二是24v直流电，供给可编程控制器和驱动器及传感器，三是5v直流电，供给人机界面和驱动器。
超年级排料使用说明
超年级排料使用说明 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】超级排料使用说明进入排料中心单击“自动排料”工具弹出如下对话框1、时间：设定排料使用时间，单位：分钟2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对条格设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量注:横向,纵向条格必须都设置裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片对条格方式3、自动挤压：选中时，自动排料后自动挤压（当设定禁区时此选项无效）混排：所有裁片混合排列单件分组：每个件份为一组，按段差（色差）排列单码分组：每个码为一组，按段差（色差）排列单片分组：每个裁片为一组，按段差（色差）排列分区：以“分区间隔”，“分区长度”的参数分成小区分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠>100厘米时所有组间都可重叠设为“0”时每一组尾部对齐，不重叠0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份双击右边列表框的件份名称，将其添加到当前组双击左边列表框的件份名称，将其从当前组删除“添加组”：增加一组“删除组”：删除当前组“边中色差”：单组中的件份垂直分组“段差”：包含段差“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差“组间重叠量”用途同上用于连续排料时设置对应床的分组用于连续排所有面料时，设置相应面料的对应床的分组“清除”：清除所有组并返回“确定”：接受当前设定5、“设定方向”：按“XML”中的设置确定裁片的方向。
度卡超排使用说明书
度卡超排使用说明书一、DOCAD Automarker双击桌面图标，进入下图1、输入档案：点击"File"--"Import Marker"，在弹出窗口中选择马克档，点击"打开"。
如果在DOCAD ProMark系统中衣版没有全部排完，如图3所示：图中衣版放置区有5个码、50片，实际在工作区只排了5片。
自动马克读取时，会弹出Marker Settings对话框，如下图：1）保留未排版片：打钩之后，系统会读取衣版放置区的未排版片；不打钩，只读取排版区的版片。
2）固定现有版片："保留未排版片"打钩后，下面三个单选框变为可用。
完成后，点击"OK"，录入马克，如下图：2、排马克：点击按钮，进入自动马克精灵—步骤1，可以选择排料图种类：1）选择标准，点击"下一步"，进入下图设定：旋转单向-水平：选中，做同件同向或同码同向。
自由：选中，则依下面方框中的旋转角度作自由排版角度Angle：可以选择允许衣版旋转的方向。
点击三角形下拉箭头可以看到0、90、180三个数字。
选择180，那么衣版方向有不选转（0度）和旋转180度两种。
选择90，衣版可能的方向有0度、90度、180度和270度四种。
选择0，所有衣版都不旋转，都是0度。
倾斜角度：允许衣版偏离标准方向的范围分组：可选“依件数分组”、“依尺码分组”选择依件数分组，系统就会做同件同向。
选择依尺码分组，系统就会做同码同向。
翻转：在自由排版时，在此选择衣版能否翻转。
默认为“禁用”，即不翻转。
额外缓冲：设定每一片版子外围的间隙。
设定1mm，则两版之间距离为2mm。
时间限制：可以设定总时间，也可以根据每一片版子所用时间设定。
注：两种时间限制只能适用一个，如果已经设定总时间2分钟，则每片版子的时间应设为0，即不起作用。
群方向：做同向时可以点击此按钮，察看和设定各件（各码）的方向小片旋转：打钩之后，做同向时会允许小片旋转固定/自由旋转：点击按钮，在一个新的对话框里设定每一类版子的旋转方向布料缺损：用于设定布料上不能排版的区域（缺损带）。
排料系统介绍.
”）
在待排料区内按衣片的大小自动整理衣片。 操作方法：单击“按大小整理衣片”即 可。
9、按规格整理衣片（同“
”）
• 在待排料区内按衣片的规格自动整理衣 片。操作方法：单击“按规格整理衣片” 即可。
10、修改门幅
在排料过程中修改门幅。操作方法：单击 “修改门幅”，再输入所需的门幅宽即 可。门幅修改后，排料操作区中门幅线 的位置相应的被改动。
设置所要排料的衣片的版型 规格及件数：
在 和 下拉框 中选择“款式大类”和“款式名称”后， 系统即自动将该“款式大类”和“款式 名”
填入如图的所选项（在最右端用蓝色表示 该记录被选中）中然后再选择版型、规 格和件数。
注意： 本系统可以对同一款式的不同规格的衣 片进行排料，也可以对不同款式的衣片 进行排料。如要设置一排料单，要求款 式为“直身裤”、版型为“毛面版1”的S、 M、L规格各排2件，XL规格排1件，同 时款式为“男原型”、版型为“毛面版1” 的M规格排1件。
：在“排料单名”下的选择框 中选中某一排料单名后按此按钮，即选 择了该排料文件，并在主界面上出现该 排料文件。此时按 后，即可对该 排料文件进行操作。
：在“排料单名”下的选择框中 选中某一排料单名后按此按钮，即删除 了该排料文件。
：用于在不改变已排好样板的基 础上对已设定了属性或完成结构设计的 衣片进行重新设置。注意：一般有两种 情况需修改已有排料单：①排料单内的 衣片有所改动；操作方法：在“样片结 构设计”系统中修改完衣片后，再返回 “排料系统”单击此按钮。②排料单内 的衣片属性有所改动；操作方法：在重 新修改了排料单属性设置后按此按钮。
/ ：单击此按钮，可 以使“排料单名”下的排列单名称按时 间顺序或字母顺序进行排列。
排料工技术操作及注意事项范本（2篇）
排料工技术操作及注意事项范本一、引言排料工是生产过程中非常重要的一个岗位，他们负责将成品或原材料从生产线上或仓库中取出，并进行分类、包装或运输等操作。
在这个过程中，排料工需要掌握一定的技术操作，同时应注意一些安全事项，以确保工作的顺利进行和人身安全。
本文将介绍排料工的技术操作及相关注意事项，以提高排料工的工作效率和安全意识。
二、技术操作1. 制定合理的工作计划：排料工应根据生产计划或仓库情况，合理制定自己的工作计划。
首先，需要了解哪些产品或原材料需要排料，并将其按照优先级进行排序。
其次，需要预估每种产品或原材料的数量，以便合理安排工作时间和人力资源。
最后，根据实际情况，结合生产线的运行状态，及时调整工作计划。
2. 使用适当的工具和设备：排料工在工作中会使用各种工具和设备，如叉车、输送带等。
在使用这些工具和设备前，需要确保其工作状态正常，并进行必要的维护和保养。
同时，需要选择适当的工具和设备，以提高工作的效率和安全性。
3. 熟悉产品或原材料的特点：不同的产品或原材料有不同的特点，例如尺寸、重量、易碎性等。
排料工需要对这些特点有足够的了解，以便在操作过程中采取相应的措施。
比如，对于易碎的产品或原材料，需要轻拿轻放；对于重量较大的产品或原材料，需要使用合适的工具进行搬运等。
4. 注意操作的节奏和顺序：排料工应按照一定的节奏和顺序进行操作。
首先，需要确保自己的动作流畅、协调，以提高工作效率。
其次，需要按照预先制定的工作计划，按照优先级进行排料操作。
最后，需要确保每一步操作的安全性和准确性，以避免出现意外或错误。
三、注意事项1.注意人身安全：排料工需要时刻注意自身的人身安全。
在工作中，应穿戴好相应的防护装备，如工作服、安全鞋等。
同时，需要注意工作环境的安全性，如地面的平整性、通道的畅通性等。
在操作过程中，要注意戴好手套、护目镜等个人防护用品，以避免受伤。
2.注意产品或原材料的安全：排料工在进行操作过程中，需要确保产品或原材料的安全。
中厚板切割的应用超级套料算法
在中厚板切割应用过程中，套料算法能够节省人力做的一些工作。
本文将从用户角度出发，结合软件算法本身的一些特点，介绍软件如何运作且能做到哪些事情，怎么能简单地使下料步骤做到多快好省。
材料利用率的提升能给企业创造不少的经济效益，成就企业的制造发展之路，但如何提升利用率一直以来是中厚板加工企业的人士，尤其是和编程工艺相关的同仁为之绞尽脑汁的一个问题。
但利用套料算法，可以大大减小工作量。
首先简单介绍一下下文要提及的SuperNEST（超级套料），软件界面里设置区域截图如图1所示：图1 软件界面里设置区域截图SuperNEST（超级套料）模块算法是一个基于时间的嵌套引擎，旨在特定的时间范围内（当然用户可以依据自身计算机的性能定义时间间隔，如10秒、1分钟、10分钟等），在设定好的零件间距和板材边距后创造出最高的产量，提供的套料引擎能够带给客户多快好省的排料结果。
算法界面如图2所示。
图2 算法界面套料引擎算法目前是行业内非常便利的一种算法，也是美国西阁玛公司拥有自己套料专利的算法，毫不夸张地说对于一些老用户的老版本的排料，它能够在基础利用率基础上将其提高3%以上，而通过我们的数据分析，对去年成交用户的回访数据问询，能比行业内其他软件的板材利用率提高5%左右。
下面我们以一些客户数据和例子来直观地介绍一下超级算法。
第一个例子：某工程机械客户常用到的加强筋块，消耗量颇大，厚度通常依照产品不同在1cm到5cm左右，长度大概是8cm到25cm，最大的单件重量可能要到10kg。
如果以一个普通软件排料算法或者手动去放置的话，大概可以放180个零件，如图3所示。
图3 以普通软件排料算法手动放置零件而采用我们的HD-SuperNEST算法后，设置30秒钟的时间就可以得出200个零件的排布图（图4）。
从这2个算法简单排料情况看，超级套料算法排料比普通算法排料产量提高了10%左右。
图4 采用算法得到的零件排布也许读者会对图3、图4产生疑问，图中零件距离还有再缩小的余地，能够放下更多的零件使利用率更高，为什么不进一步缩小呢？因为中厚板的零件间隙一定要保证热量的散发和富余穿孔点的空间，硬性地缩小间距会带来一系列的后续热量集中变形问题。
超级排料系介绍
博克超级排料系统介绍博克国际（香港）有限公司深圳市博克时代科技开发有限公司产品介绍product introduce博克超级排料是由博克科技开发有限公司与新西兰SS公司合作开发的新一代智能排料系统，是目前智能化程度最高、功能最全面、效率最高的、利用率最高的排料系统。
作为全球最先进的服装排料系统，其强大的竞争优势如下：博克超级排料系统优势：●排料时间短、速度快博克超级排料系统不需要手动做任何排料处理，根据客户产品配比及生产要求，设定排料方案。
只需要输入排料使用时间（该系统以分钟为单位），运行【开始】按钮，即可在设定时间内完成人工数小时所完成的排料工作。
排料时间根据排料长短，一般设为2—8分钟即可，给企业极大的提高了生产效率，大大节省了人工成本。
●排料利用率高博克超级排料系统比手工排料方式平均高1—5个百分点，与其它同类超级排料系统相比，排料利用率高1—3个百分点。
用手工完成的排料或用其它排料系统排好的图，都可以使用本系统的挤压功能（或重排功能）进行挤压，一般都可以相应提高利用率，节省可观的面料。
●排料方案齐全功能强大1、混排—多款/多码混合排料可以将不同款式、不同规格混合排料，并可以设置每个规格及裁片的数量、方向以及对称等。
系统根据设置的方式自动计算最佳排料方案，并在规定的时间内完成排料工作。
2、段色差—单件、单码排料有段色差的面料，可以设置成单件分组、单码分组或单片分组，根据系统设置，自动按照要求完成排料工作。
3、组合排料—多件/多码组合可以设置每两个或多个规格的裁片组合在一起排料，组与组之间可以设置重叠量。
4、边中色差—组合排料有边色差的面料，可以通过该方式将不同规格的裁片排在相对集中的位置，以达到防止色差的要求。
5、群组、对格排料根据排料要求，可进行裁片群组（可以实现左右片群组和任意片群组）及对格设置，如下图。
根据条格类型及条格大小，系统可以方便地实现对条格功能。
6、单片组合-分组排料这种方式可以方便内衣等类型的产品裁剪（方便带刀裁剪）。
突破超级排料操作手册
上海突破计算机科技有限公司TUPO智能排料系统文件格式转换系统使用说明书上海突破科技计算机有限公司目录第一章TUPO格式转换系统 (2)第二章TUPO智能排料系统 (5)第一节系统简述 (5)第二节软件界面介绍 (5)第三节排料工具功能介绍 (5)第四节菜单栏 (20)(超级省料皇系统) (25)第五节WMS快捷键 (34)第一章TUPO格式转换系统界面介绍：功能介绍：新建空白文档打开TUPO 智能CAD 系统的WDS 格式文件。
导入其他CAD 系统输出的AAMA （dxf ）文件格式。
一般导出的DXF 文件若放码的会自带一个*dxf 、*rul 文件。
如（图一）导入有三个选项：1、导入标注文字：一般可不选择，标注文字就是纸样的放码点编号如图：如果选择此选此选项项会显得纸样文字杂乱，在唛架界面绘图时文字#号多如麻。
2、全导入为放码点可选可不选：若选择所有点属性会都是放码点。
（建议不选择）3、各码分开导入：若想每个码单独一个文件保存可选此选项。
如果转换一些不标准的*dxf 文件纸样会变型，可以选择该选项看看纸样是否会好些。
导入比例：一般使用默认的比例1.0，如果转换不标准的*dxf 文件纸样尺寸不正确，可以在小三角选择其他比例试试。
导出格柏系统的MOD 款式文件。
导入格柏系统的TMP 文件。
格柏导出时是压缩文 件需要解压，从文件夹找到该文件选择全纸样放 置区状态栏（图一）部其他选项也勾选即OK 。
如（图三）为了在转换成*wds 自动识别纸样名、面料种类、份数在格柏里的纸样信息需要如下输入： 在Name 栏,写款式名和纸样名,如: JKT42734P-FT (JKT42734P 是款式名,FT 是纸样名)在【描述】栏,输入纸样名,布料名,份数,如: FT 空格AX2 (FT 是纸样名,A 是布料名,2表示2份)FT 空格AX2空格BX1空格CX2(FT 是纸样名,A,B,C 是布料名,2和1表示2份) 表示该纸样A 布有2份,B 布1份,C 布2份 在在Name 栏,写款式名和代号,如: JKT42734P-2 (JKT42734P 是款式名,2是代号)导入力克系统的IBA 纸样文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超级排料使用说明 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
超级排料使用说明
进入排料中心单击“自动排料”工具弹出如下对话框
1、时间：设定排料使用时间，单位：分钟
2、对条格:当面料有对条格设置时,勾选此项将按设置的对条格属性自动排料对
条格
设置方式:选择对条格工具,鼠标单击裁片的剪口/孔位移动
裁片与面料对条格:左键+Ctrl放到空白位置,在对话框中输入与条格交点的偏移量
注:横向,纵向条格必须都设置
裁片与裁片对条格:左键+Ctrl放到另一裁片剪口/孔位位置,在对话框中输入两裁片
对条格方式
3、自动挤压：选中时，自动排料后自动挤压（当设定禁区时此选项无效）
混排：所有裁片混合排列
单件分组：每个件份为一组，按段差（色差）排列
单码分组：每个码为一组，按段差（色差）排列
单片分组：每个裁片为一组，按段差（色差）排列
分区：以“分区间隔”，“分区长度”的参数分成小区
分组时，“组间重叠量”会激活，设为“-1”时两组间自动按较小量重叠
>100厘米时所有组间都可重叠
设为“0”时每一组尾部对齐，不重叠
0~100厘米时按设定量重叠选择“混合分组”：会弹出如下对话框
自动有一个组别。
左边列表框显示当前组的件份，右边列表框显示未分组的件份
双击右边列表框的件份名称，将其添加到当前组
双击左边列表框的件份名称，将其从当前组删除
“添加组”：增加一组
“删除组”：删除当前组
“边中色差”：单组中的件份垂直分组
“段差”：包含段差
“只分一组”：所有件份全为一组（主要用于件份比较少时设边中色差）
“两件一组”：所有件份每两件设为一组（按顺序）下图有边中色差
“三件一组”：所有件份每三件设为一组（按顺序）下图无边中色差
“组间重叠量”用途同上
用于连续排料时设置对应床的分组
用于连续排所有面料时，设置相应面料的对应床的分
组
“清除”：清除所有组并返回
“确定”：接受当前设定
5、
“设定方向”：按“XML”中的设置确定裁片的方向。
下图红：左，青：右，黄：任意
“同一方向”：所有裁片方向统一
“件份同向”：单个件份同一方向
“同码同向”：单个尺码同一方向
“任意方向”：每个裁片的方向都可以任意设置
5、
“自动清除当前排料”：自动排料前清除当前排料
“当前排料位置固定”：当前排料位置固定，此时“允许前插”将激活选中时但可以前插。
如下图红色固定，青色、黄色有前插
不选“允许前插”时如下图，已排部分尾部对齐往后排并可设置新旧之间的间距
“群组裁片成组移动”：用于某些裁片成组，“所有件份”，“相同尺码”
将激活
此时需要将要成的裁片手动在排料区组合，并将其群组，自动排料
时组合的裁片将成租移动。
没有群组的裁片将位置固定
“相同尺码”选中时将按手动成组的组合相同的尺码自动成组
“所有件份”选中时将按手动成组的组合全部件份自动成组
包含没有群组的裁片时，“允许前插”将激活，功能同上
可以手动设置多组，成组的要手动将其群组
6、当待排区有裁片时，此项激活，选中时将自动清掉待排区裁片重新排料
7、用于设置裁片间距
8、所有裁片按所设角度倾斜
9、设置裁片可以压角的量
10、按需要对列表区裁片进行排序
11、
用于在排料区中间（横向）设置一空白平行区域，所设的值为空白区域的宽度（>0）
下图：中间一英寸折线
12、“禁区设置”：用于设置残区，会弹出如下对话框
用于连续排料时设置对应面料对应床的信息
使用方法：
点击最后的空白行增加一有效残区
只设置“X偏移”：纵向残区，X偏移1-残区的左端位置，X偏移2残区的右端位置
下图：X偏移1为50英寸，X偏移2为60英寸，之间10英寸残区
只设置“Y偏移”：横向残区，Y偏移1-残区的上端位置，Y偏移2残区的下端位置
下图：Y偏移1为20英寸，Y偏移2为25英寸，之间5英寸残区
X、Y全部设置：中间的残区，所设值为残区位置
下图：X偏移1为50英寸，X偏移2为200英寸，Y偏移1为20英寸，Y 偏移2为25英寸，之间残区：横向150英寸，纵向5英寸
“清除”：清除所设所有残区并退出
“确定”：接受所设残区
13、“单片设置”：用于设置裁片的个性属性，弹出如下对话框
用于设置其他面料的裁片属性
列表框为裁片的名称列表，右侧显示裁片的形状
“允许倾斜”：设定此裁片可以允许的倾斜角度
“单片间隔”：设定此裁片的特殊间隔
此选项用设置左右片自动群组移动，不需再手动组合
选择“自由”：不群组
选择“左右片群组X1”：左右片X方向并列，左片在前
选择“左右片群组X2”：左右片X方向并列，右片在前
选择“左右片群组Y1”：左右片Y方向并列，左片在前
选择“左右片群组Y2”：左右片Y方向并列，右片在前
“边中色差控制”：不选中时，此裁片不做边中色差处理
“清除”：清除所有裁片的设置
“确定”：接受设置信息
注：此设置为临时信息，不保存
13、
此部分只对已排裁片进行处理
“普通挤压”：对裁片进行简单挤压
“强度挤压”：对裁片进行强度挤压(需设定工作时间)
“重排”：对当前排料重新自动排料(裁片方向固定，其他选项不起作用)
14、若设置了“合掌排料”，裁片有可能自动翻转
15、“对条格”
当面料设置了对条、对格的数据时，此选项被激活
必须在裁片中心现将需要对条格的裁片设置好，此处才能使用
如下图：A、B两片双向对齐，C与他们只是横向对齐（孔位点既是对齐点）
16、
选择“当前床”，只排当前床
选择“当前面料”，连续排当前面料所有床
选择“所有面料”，连续排所有面料所有床
17、“开始”：开始自动排料
18、“停止”：停止自动排料并接受当前结果。
