绝对值旋转编码器程序
多圈绝对值编码器旋转圈数
多圈绝对值编码器是一种常用的位置检测传感器，它可以输出绝对位置的编码信号，从而实现对旋转轴的精确控制。
在许多应用场景中，如机器人、数控机床、自动化生产线等，多圈绝对值编码器被广泛应用于旋转轴的位置检测。
本文将围绕多圈绝对值编码器旋转圈数的计算方法展开讨论，主要分为以下部分：多圈绝对值编码器的结构原理、如何读取编码器的脉冲信号、计算旋转圈数的一般方法以及实际应用中的注意事项。
首先，让我们了解一下多圈绝对值编码器的结构原理。
多圈绝对值编码器通常由码盘、电机、驱动电路和控制器等组成。
码盘是由许多同心圆环组成的一个多圈结构，每个圆环上都刻有数字码，用于表示旋转轴的绝对位置。
电机通过驱动码盘旋转，从而带动同心圆环运动。
驱动电路负责将电机的旋转运动转化为脉冲信号，并通过控制器进行解码。
读取编码器的脉冲信号是计算旋转圈数的基础。
一般来说，编码器会输出一个脉冲信号，对应码盘旋转一个单位角度。
通过计数器读取脉冲信号的数量，可以得出码盘旋转的总角度数。
对于多圈绝对值编码器，需要进一步解码以获取具体的旋转圈数。
具体来说，需要将编码器的脉冲信号与起始参考脉冲进行比较，以确定当前旋转位置是否跨越多圈。
如果跨越多圈，需要将总角度数除以多圈占比，得到新的起始参考角度，重新计数。
接下来，我们来讨论计算旋转圈数的一般方法。
首先，需要确定编码器的分辨率和脉冲当量。
分辨率是指编码器能够分辨的最小角度值，通常用编码器刻度数与总角度数的比值来表示。
脉冲当量是指编码器每旋转一个单位角度所产生的脉冲数。
通过这些参数，我们可以得到每个角度对应的脉冲数量。
在实际应用中，可以通过计数器读取编码器输出的脉冲信号数量，再结合每个角度对应的脉冲数量，就可以得到码盘旋转的总角度数。
为了计算旋转圈数，我们需要将总角度数除以360度（一圈的角度），再乘以每圈的占比。
每圈的占比通常由设备制造商提供，也可以根据设备的具体应用情况自行计算。
具体来说，如果设备是通过码盘上的同心圆环来区分不同的旋转圈的，那么可以根据每个圆环的长度和码盘的总长度来计算每圈的角度占比。
绝对值编码器算法
绝对值编码器算法
绝对值编码器算法（Absolute-value Encoder Algorithm）是一种用于在数据封装中
进行序列编码的一种算法，是目前流行的一种数据封装算法，以进行序列的编码户实现数
据的封装。
绝对值编码器算法的工作原理很简单，它要求输入序列中每个字节的数值都大于等于0，且序列的长度必须为2的n次方，其中n>0，可以根据输入的序列的总长度来计算n
的值。
算法的第一步是将输入的序列中的每个字节的数值都减去最小值后得到一个新序列，这个新序列包含了最小值减去它本身的差值。
接下来，算法将对新序列中的每个字节进行
编码，每个字节的编码长度将会通过将该字节的值加上1后，再计算得到该编码长度。
之后，算法会将该位数内字节的值写入序列，写入的数值将是新序列中每个字节的绝对值，
而最后写入的最后一位将会是这个序列的校验码。
绝对值编码器算法的特点在于它既可以压缩数据，又能够有效地抵御数据丢失、篡改
等情况，特别是在数据传输时可以尽量保证数据的完整性，其安全性也很高。
绝对值编码
器算法的优势在于它不仅能有效地减少通信带宽，而且可以防止数据丢失、篡改等情况的
发生，有助于数据的安全传输。
绝对值编码器算法可以应用于多种场景,例如IP数据包有效载荷安全编码,以及增强
型电视图像压缩等。
因此，绝对值编码器算法拥有很强的可扩展性和强大的灵活性，也能
满足不同的需求。
绝对值编码器的使用

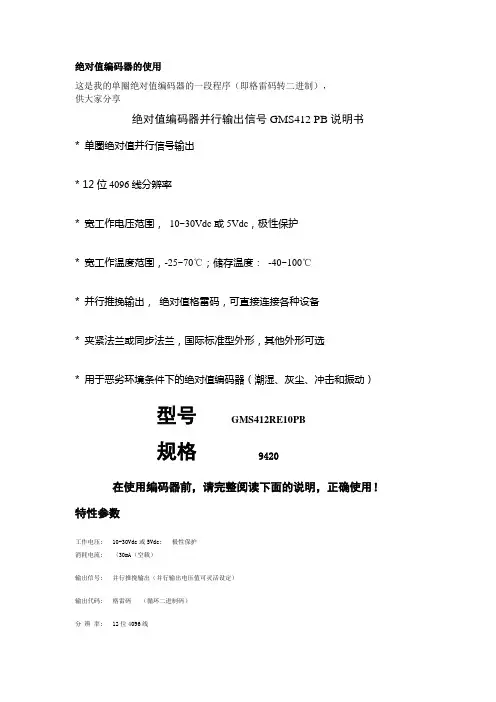

绝对值编码器的使用这是我的单圈绝对值编码器的一段程序（即格雷码转二进制），供大家分享绝对值编码器并行输出信号GMS412 PB说明书* 单圈绝对值并行信号输出* 12位4096线分辨率* 宽工作电压范围，10~30Vdc或5Vdc，极性保护* 宽工作温度范围，-25~70℃；储存温度：-40~100℃* 并行推挽输出，绝对值格雷码，可直接连接各种设备* 夹紧法兰或同步法兰，国际标准型外形，其他外形可选* 用于恶劣环境条件下的绝对值编码器（潮湿、灰尘、冲击和振动）型号GMS412RE10PB规格9420在使用编码器前，请完整阅读下面的说明，正确使用！特性参数工作电压: 10-30Vdc或5Vdc; 极性保护消耗电流: 〈30mA（空载）输出信号: 并行推挽输出（并行输出电压值可灵活设定）输出代码: 格雷码（循环二进制码）分辨率: 12位4096线精度: 重复性±2bit(实际精度与安装精度、轴同心度有关)工作温度: -25～70℃储存温度： -40～100℃防护等级: IP65连接电缆: 1米16芯电缆径向侧出（其余形式可订货）外形特征: 金属密封外壳，密封双轴承结构（安装尺寸见尺寸附图）转轴: 夹紧法兰：轴径10mm ,长度20mm，D型平面；同步法兰：轴径6mm ,长度10mm 一、接线说明：12位16芯连接电缆黑色20紫色28灰色21灰(白1)29白色22橙(白1)210红色23绿(白1)211粉色24橙色25棕色10-30Vdc黄色26蓝色/蓝(红1)GND 0V注1绿色27棕(白1)KVCC 注2注：1.正常使用请将两线短接在一起2.KVCC：并行输出基准电压,每位压降<2V3.括号内颜色及数字为线缆标识4.并行输出每位最大50mA编码器的分辨率与精度旋转编码器的分辨率与精度此文原为MM现代制造３月份编码器专辑的投稿，因我交稿晚了，没赶上，现发在这里与网友交流讨论。
上海精浦机电有限公司裘奋2009年3月关于传感器的分辨率与精度的理解，可以用我们所用的机械三指针式手表打这样一个比喻：时针的分辨率是小时，分针的分辨率是分，秒针的分辨率是秒，眼睛反应快的，通过秒针在秒间的空格，我们甚至能分辨至约0.3秒，这是三针式机械指针手表都可以做到的；而精度是什么，就是每个手表对标准时间的准确性，这是每个手表都不同的，或者在使用的不同时间里都不同的（越走越快的或越走越慢的），大致在1秒至30秒之间。
多圈绝对值编码器原理
多圈绝对值编码器原理绝对值编码器是一种常用的编码器类型，用于测量旋转或线性位移的位置。
相比于其他类型的编码器，多圈绝对值编码器具有更高的分辨率，更准确地确定位置。
本文将介绍多圈绝对值编码器的原理和工作过程。
一、绝对值编码器简介绝对值编码器是一种将位移或旋转位置转换为数字信号的设备。
常见的绝对值编码器有光学编码器和磁性编码器两种类型。
其中，多圈绝对值编码器是一种基于磁性编码原理的高精度编码器。
二、多圈绝对值编码器的工作原理多圈绝对值编码器通过多个圆盘的相对位置，将位置信息转换为二进制码来表示。
这些圆盘由透明栅的环交替排列而成，环上有等间距的磁性极性区域。
编码器的主轴与机械系统的运动轴相连。
当主轴转动或线性移动时，与之相连的圆盘也会产生相应的相对位移。
磁性极性区域会随着圆盘的旋转或移动而通过固定的磁传感器。
传感器可以检测到磁性极性区域的改变，并将其转换为数字信号。
三、多圈绝对值编码器的二进制码输出传感器输出的二进制码是以非接触式的方式进行，即准确地表示编码盘相对于传感器的位置。
每个圆盘上的磁性极性区域数目决定了编码器的分辨率。
例如，一块有16个磁性极性区域的圆盘可以产生16位的二进制码输出，从0000到1111。
四、多圈绝对值编码器的优势相比于其他类型的编码器，多圈绝对值编码器具有以下几个优势：1. 高分辨率：多圈绝对值编码器的分辨率非常高，能够实时准确地测量位置，提供更精确的位置控制。
2. 高精度：多圈绝对值编码器能够提供高精度的位置测量，可以满足对位置要求极高的应用领域。
3. 多圈设计：多圈编码器采用多个圆盘叠加的方式，提高了编码器的灵敏度和稳定性。
4. 抗干扰能力强：多圈绝对值编码器采用磁性编码原理，较好地抵抗了外界干扰，具有较高的稳定性和可靠性。
五、多圈绝对值编码器的应用多圈绝对值编码器广泛应用于需要高精度位置测量和控制的领域，如机械加工、自动化控制系统和机器人等。
对于这些领域来说，位置的准确性和稳定性非常重要，多圈绝对值编码器能够满足这些需求。
多圈绝对值编码器调零对位方法
多圈绝对值编码器调零对位方法
多圈绝对值编码器是一种用于测量旋转角度的装置，它能够提供高精度的角度信息。
调零对位方法是指在使用编码器时将其零点对准参考位置的过程。
以下是多角度全面完整的回答：
1. 机械对位，在安装多圈绝对值编码器时，通常需要进行机械对位。
这包括确保编码器轴与被测物体的旋转轴对齐，以及调整机械结构使得编码器能够准确读取旋转角度。
2. 电气对位，在电气对位阶段，需要连接编码器输出信号到相应的控制系统或数据采集设备。
在此阶段需要确保信号线路连接正确，信号电平稳定，并进行必要的校准。
3. 软件对位，在使用多圈绝对值编码器时，通常需要进行软件对位。
这包括根据厂家提供的指南，使用特定的软件工具将编码器的零点位置设定为参考位置。
这通常需要在控制系统或者编码器读数软件中进行相关设置。
4. 校准和验证，一旦进行了机械、电气和软件对位，就需要进行校准和验证。
这包括通过旋转被测物体，观察编码器读数是否准
确，并进行必要的校准调整，以确保编码器能够准确反映被测物体
的旋转角度。
5. 定期维护，为了保持多圈绝对值编码器的准确性，需要定期
进行维护和校准。
这包括清洁编码器表面，检查连接线路是否良好，以及校准和验证编码器的零点位置是否保持准确。
总之，多圈绝对值编码器的调零对位涉及到机械、电气、软件
和校准等多个方面，需要全面考虑并严格执行相关步骤，以确保编
码器能够准确地提供角度信息。
博思特SSI编码器
当前位置会立即被设置为起始位置。 这边是Preset功能。
3.2 Direction/Out2 功能
1. 只要Out2上施加了高电平，测 量方向就会反转。 2. 撤销Out2上的高电平，恢复原 来方向。
这就是通过Out2引脚，改变测量方 向的功能。
微信公众号
ห้องสมุดไป่ตู้
1.3 引脚布置
1.3.1 白色引脚接至12号端子，接地端。 1.3.2 灰色引脚接至9号端子，SSI DAT+。 1.3.3 绿色引脚接至10号端子，SSI CLK+。 1.3.4 黄色引脚接至2号端子，SSI CLK-。 1.3.5 棕色引脚接至5号端子，编码器供电端。 1.3.6 粉色引脚接至1号端子，SSI DAT-。 1.3.7 蓝色引脚接至4号端子，Preset/Out1。 1.3.8 红色引脚接至11号端子， Direction/Out2。
第二章 设置和显示
2.1 连接
1. 点击扫描USB设备。
2. 在下拉菜单中选择设备。
3. 点击便连接。
4. 点击可重置所有设置。
2.2 供电模式和SSI参数
1. 选择供电模式。
2点击开始为编码器供电。
3. 选择SSI参数：二进制码/ 格雷码。
4. 在下拉菜单中选择SSI时钟 频率。
2.3 测量
SSI通讯接口 绝对值式旋转编码器
样品: UCD-SHPPP-PPPP-L100-CRW
第一章 准备工作
1.1 安装
1.1.1 将编码器连至端子排。 1.1.2 将端子排插入SSI2USB适配器。 1.1.3 将适配器USB端插入电脑。
1.1.4 在电脑中安装接口软件。
1.2 接口软件安装
绝对值编码器的工作原理
绝对值编码器的工作原理
绝对值编码器是一种用于测量旋转角度的装置，它能够精确地确定物体的位置。
它通常由光电传感器和编码盘组成，通过测量光电传感器接收到的光信号来确定物体的位置。
工作原理如下：
1. 编码盘结构
绝对值编码器的编码盘通常由一个圆盘和一个槽盘组成。
圆盘上有一系列等距
离的刻线，每一个刻线代表一个特定的角度。
槽盘上有一个或者多个光源和光电传感器，用于测量光信号。
2. 光电传感器
光电传感器是绝对值编码器的核心部件。
它通常由一个发光二极管和一个光敏
二极管组成。
发光二极管发出一束光线，光线经过编码盘上的刻线时，会产生反射。
光敏二极管接收到反射的光信号，并将其转化为电信号。
3. 光信号解码
光敏二极管接收到的光信号会被解码器处理。
解码器会识别光信号的模式，并
将其转化为二进制码。
每一个刻线的模式对应一个特定的二进制码，因此可以通过解码器将光信号转化为角度值。
4. 角度计算
解码器将光信号转化为二进制码后，通过计算器进行角度计算。
计算器根据二
进制码的值来确定物体的位置。
通过对二进制码进行加权计算，可以得到精确的角度值。
5. 输出结果
绝对值编码器的输出结果通常以数字形式呈现。
可以通过接口将角度值传输给其他设备，如计算机或者控制器。
这样，其他设备就可以准确地了解物体的位置。
绝对值编码器的工作原理使其具有高精度和高稳定性的特点。
它可以广泛应用于机械加工、自动化控制、机器人等领域，为这些领域的精确测量和控制提供了可靠的技术支持。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器（Absolute Encoder）是一种用于测量旋转或线性位置的传感器。
它能够提供精确的位置信息，不受电源中断或重新上电的影响。
本文将详细介绍绝对值编码器的工作原理及其应用。
一、绝对值编码器的基本原理绝对值编码器通过将位置信息编码为二进制代码或格雷码来测量位置。
它通常由光学或磁性传感器和一个旋转或线性编码盘组成。
1. 光学绝对值编码器光学绝对值编码器使用光栅盘和光电传感器来测量位置。
光栅盘上有一系列的透明和不透明条纹，光电传感器通过检测这些条纹的变化来确定位置。
光栅盘的条纹数量越多，分辨率越高，位置测量的精度也越高。
2. 磁性绝对值编码器磁性绝对值编码器使用磁性编码盘和磁传感器来测量位置。
磁性编码盘上有一系列的磁性极性，磁传感器通过检测这些极性的变化来确定位置。
磁性编码盘的极性数量越多，分辨率越高，位置测量的精度也越高。
二、绝对值编码器的工作原理可以分为两个步骤：初始化和位置测量。
1. 初始化初始化是指将编码器的位置与一个已知的参考点对齐。
在初始化过程中，编码器会将当前位置信息存储在一个内部的非易失性存储器中。
这样，即使在断电后重新上电，编码器也能够恢复到之前的位置。
2. 位置测量位置测量是指实时测量编码器的当前位置。
当编码盘旋转或移动时，光电传感器或磁传感器会检测到光栅盘或磁性编码盘上的变化，并将其转化为电信号。
这些电信号经过处理后，可以被解码为二进制代码或格雷码，从而确定编码器的位置。
三、绝对值编码器的应用绝对值编码器广泛应用于各种领域，包括工业自动化、机器人技术、航空航天等。
以下是一些常见的应用场景：1. 机床和自动化设备绝对值编码器可用于测量机床的刀具位置、工件位置等，从而实现高精度的加工和定位控制。
它还可以用于自动化设备中的位置反馈和闭环控制。
2. 机器人技术绝对值编码器是机器人关节控制系统中的重要组成部分。
它可以提供精确的关节位置信息，从而实现精准的运动控制和路径规划。
绝对值编码器的工作原理
绝对值编码器的工作原理一、引言绝对值编码器是一种能够测量旋转角度或线性位移的传感器，广泛应用于各种自动化设备和控制系统。
它的工作原理基于光电转换技术和数字编码技术，能够提供精确的角度或位置信息，并且不受环境因素（如温度、湿度）的影响。
本文将详细介绍绝对值编码器的工作原理，包括其码盘类型与分辨率、信号处理与解码技术、接口技术及应用软件等方面的内容。
二、工作原理概述绝对值编码器的工作原理可以分为以下几个步骤：光电转换：绝对值编码器内部通常包含一个码盘和一组光电转换器。
码盘上刻有若干透光和不透光的扇区，光电转换器通过接收码盘透光区域的信号，将其转换为电信号。
信号处理：经过光电转换器转换得到的电信号，需要进行信号处理，包括放大、滤波、整形等操作，以消除噪声和干扰，提高信号的稳定性和准确性。
解码技术：经过处理的电信号，需要通过解码技术将其转换为数字码。
常见的解码技术包括格雷码、二进制码等。
输出：最后，编码器将解码后的数字码输出，以供后续的控制系统使用。
三、码盘类型与分辨率绝对值编码器的码盘可以分为以下几种类型：玻璃码盘：由玻璃材料制成，表面刻有若干透光和不透光的扇区，常用于高精度测量。
金属码盘：由金属材料制成，表面经过特殊处理，形成若干透光和不透光的区域，具有较好的抗冲击性能。
塑料码盘：由塑料材料制成，价格较低，但精度和稳定性相对较差。
码盘的分辨率决定了编码器的测量精度。
常见的码盘分辨率有2500线、5000线、10000线等，分辨率越高，测量精度越高。
四、信号处理与解码技术绝对值编码器的信号处理主要包括以下几种技术：放大技术：对于微弱的电信号，需要进行放大处理，以提高其信噪比。
常用的放大器有差分放大器和仪表放大器等。
绝对值编码器CANopen使用说明书
绝对值编码器CANopen 使用说明书O idEncoder Ⓡ欧艾迪深圳欧艾迪科技有限公司●CANopen接口具有实时双向通讯能力，CANopen接口旋转编码器兼容CAN2.0电气规范。
用户可通过命令设置编码器的ID地址、零点、数据发送模式等参数，是目前最为友好的智能旋转编码器。
●由精密金属齿轮及多个高精度磁传感器构成的编码器，无须计数、无须电池、无须靠停电记忆；量程范围内任何位置都是唯一的，即使有干扰或断电运动，都不会丢失位置信息。
●可在任意位置设置零点，无需每次上电后初始化找零点，无需计数，掉电记忆，无需电池。
●360°非接触式传感器，相比光电编码器而言更耐振动、冲击，更耐水气油污，温湿度变化等。
●工业标准铁制外壳，铁外壳具有良好的屏蔽外部磁信号干扰的作用，是铝壳所达不到的。
且强度高、塑性好、抗震、抗粉尘、抗冲击。
●不锈钢输出轴，抗弯、抗扭、抗拉，防水设计，更加安全可靠。
●机械转换接口齐全，机械安装兼容性好；采用超柔拖链电缆，耐折耐拉伸。
●体积小、重量轻、低功耗、测量范围广，安装方便，使用寿命长。
●工业级标准接口保护，最高可达防雷级别。
●防护等级可达IP68级防尘防水，户外及严苛环境下，可放心使用。
广泛应用于机床、3D打印机、电控滑轨模组、自动化流水线、钢铁工业、运送设备、纺织机械、港口机械、塑料机械、起重机械、压力机械、玻璃机械、印刷机械、木材机械、包装机械、物流机械、轮胎机械、电梯自动化、水泥厂、工业机器人、喷码机、工程机械等自动化控制领域。
●绝对值编码器根据掉电记忆的范围可分为“单圈绝对值”和“多圈绝对值”编码器。
●单圈绝对值”只能记忆0~360°的位置信息，而“多圈编码器”在圈数范围内，圈数及角度唯一，即使掉电后仍有转动，重新上电后仍能立即反馈当前最新的位置信息。
●所以测量旋转在360°范围内应选择单圈，量程超过360°则应选择多圈编码器。
●如不需要掉电记忆的功能，则：可直接选择单圈绝对值编码器。
布瑞特单圈绝对值旋转编码器 RS485 用户手册说明书
布瑞特单圈绝对值旋转编码器RS485产品说明书深圳布瑞特科技有限公司ShenZhen Briter Technology Co.Ltd产品优势特性●RS485数字通讯信号输出，数字输出信号既有多圈值、单圈绝对值；●采用标准的ModBus-RTU通讯规约，支持组态王、Intouch、FIX、synall 等流行软件，能与AB、西门子、施耐德、GE等国际著名品牌的设备及系统之间实现数据通信；●单圈编码器在不掉电情况下可作电子多圈编码器使用（此功能非断电记忆），最高可达百万圈；增加返回速度功能，便于使用者计算；●单圈量程范围内任何位置都是唯一的，即使有干扰或断电运动，都不会丢失位置信息；●单圈分辨率有1024(10bit)、4096(12bit)、16384(14bit)、32768(15 bit)，量程范围内最高可实现0.01度的分辨率；●所有参数均可通过电脑的RS485通讯进行设定，可在任意位置设定零点，因此安装编码器时可将设备停留任意位置，无需考虑本编码器的旋转位置、即可固定好连接轴，通电后只要在外部引线处或通过RS485通讯进行一次置零操作即可自动修正；●特别适用于塔式起重机、矿山起重机、施工升降机、机床、3D打印机、自动化流水线、工业机器人、印刷机械、包装机械、物流机械、移动广告屏幕滑轨等设备的高度、行程、角度及速度的可靠/精确测量。
产品型号说明型号：RS485接口--3D 模型以及相关资料请到布瑞特科技官网下载。
尺寸型号图1：输出6mm IP54尺寸型号图2：输出轴8mm IP54机械尺寸线出口方向与3个M3安装孔的角度关系是随机的D 字型轴尺寸比例5:1螺纹孔深6mm尺寸型号图3：盲孔8mm IP54尺寸型号图4：输出6mm IP67尺寸型号图5：输出8mm IP67注意事项●编码器属于精密仪器，请轻拿轻放、小心使用，尤其对编码器轴请勿敲、撞击及硬拽等。
●编码器与机械连接应选用柔性连接器或弹性支架，应避免刚性联接不同心造成的硬性损坏。
艾迪科-绝对值系列 CANopen 编码器使用说明书
威海艾迪科电子科技股份有限公司多圈CANopen编码器使用说明书1.工作原理采用永久磁铁和磁感应元件，经过磁电转换，将轴的角度位移转换成电信号输出。
2.用途及特点本产品可以广泛用于各种自动控制、监控领域、测量领域，如机械制造、船舶、纺织、印刷、航空、军工、试验机、电梯等。
本产品具有抗震动、耐腐蚀、耐污染、体积小成本低、可靠性高、结构简单等特点。
3.产品型号说明法兰形式为半空心轴板簧安装，主尺寸为58mm；出线方式为电缆侧出，空心轴直径为12mm，多圈绝ADK-K58L12-MA12/13B4CLP3.1机械参数允许最大机械转速启动力矩（N·M）轴最大负荷转动惯量（Kg·m2）重量（Kg）轴向径向3000r/min9.8×10-429.4N19.6N8.0×10-70.23.2电气参数电源电压单圈分辨率多圈分辨率输出形式8-30V13位12位CANopen3.3环境参数工作温度储存温度最大湿度防护等级）-25℃～85℃-25℃～85℃85%无凝露IP54 3.4接线表(编码器接线颜色定义以编码器外壳标签为准)信号DC8～30V GND(0V)CAN-H CAN-L线色红黑白灰4.CANopen使用说明本类编码器遵循“编码器设备行规Class2”，一般都用作从设备。
对于本手册未涉及的内容，请参考文档“CiA标准规范301”和“CiA标准规范406”（这两个规范可以从网站得到）的相关部分。
4.1EDS文件EDS文件与CANopen编码器一起提供给客户，在试用CANopen编码器前请在CANopen主控制器上安装EDS文件。
4.2状态机该CANopen设备可以处于不同的工作状态，通过向它发送特定的NMT报文，可以在不同的工作状态之间切换。
状态图如下所示：序号描述（1）上电（2）初始化完成，自动发送启动信息（3）N MT报文“启动远程节点”（4）N MT报文“进行预运行”（5）N MT报文“关闭远程节点”（6）N MT报文“复位节点”或“复位通讯”4.2.1初始化这是上电或硬件复位后，CANopen设备首次进入的状态。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种用于测量旋转角度或者线性位移的装置，它能够提供高精度的位置反馈。
它常用于工业自动化、机器人技术、数控机床等领域。
本文将详细介绍绝对值编码器的工作原理。
一、绝对值编码器的概述绝对值编码器是一种能够直接输出位置信息的传感器。
它与传统的增量式编码器相比，不需要进行复位操作，即使在断电或者重新上电后，也能准确地获得位置信息。
绝对值编码器通常由光电传感器和光栅盘组成。
光栅盘上有一系列的透明和不透明条纹，当光线通过光栅盘时，光电传感器会产生相应的电信号。
通过测量这些电信号的变化，可以确定位置信息。
二、绝对值编码器的工作原理绝对值编码器的工作原理基于光电传感器和光栅盘之间的相互作用。
光栅盘上的透明和不透明条纹会阻挡或者透过光线，从而在光电传感器上产生电信号。
1. 光栅盘的结构光栅盘通常由玻璃或者金属制成，上面有一系列的透明和不透明条纹，这些条纹按照一定的规律罗列。
光栅盘的结构分为二进制编码和格雷码编码两种。
2. 光电传感器的工作原理光电传感器是用于接收光栅盘上的光信号并转换为电信号的装置。
光电传感器通常由光源、光电二极管和信号处理电路组成。
当光线通过光栅盘上的透明条纹时，光电二极管会产生电流，而当光线通过不透明条纹时，光电二极管则不会产生电流。
通过测量光电二极管产生的电流变化，可以确定光栅盘的位置。
3. 二进制编码方式二进制编码方式是将光栅盘上的每一个条纹编码为一个二进制数。
例如，一个8位的二进制编码方式可以表示256个位置。
当光线通过光栅盘时，光电传感器会产生相应的电信号。
通过解码这些电信号，可以确定光栅盘的位置。
二进制编码方式具有较高的精度和分辨率。
4. 格雷码编码方式格雷码编码方式是将光栅盘上的每一个条纹编码为一个格雷码。
格雷码是一种二进制编码方式，相邻的码字惟独一位不同。
格雷码编码方式可以减少由于位置变化而引起的误差。
当光线通过光栅盘时，光电传感器会产生相应的格雷码信号。
具有DEVICENET接口的绝对值旋转编码器使用手册剖析
具有DEVICENET接口的绝对值旋转编码器使用手册（译文）FRABA公司一、简介绝对值旋转编码器为所有的位置都提供了一个确定的值，所有的这些值都反映在一个或更多的编码盘上。
红外发光二极管的光束穿过编码盘并且通过光栅检测出来。
输出信号被放大后作为测量结果传送到接口上。
绝对值旋转编码器的最大分辨率可达65536步/圈（16位），多圈旋转编码器最高可以达到16384圈（14位）。
因此（多圈旋转编码器的）最大的分辨率是30位，即1，073，741，824步。
标准单圈旋转编码器是12位的，标准多圈旋转编码器是24位的。
绝对值旋转编码器的集成CAN总线接口支持所有的DeviceNet功能。
可以编程下列模式，以及使能或者禁用：-轮询模式-状态改变该协议支持带有下列附加功能的编程：--代码序列（补充）--每转分辨率--预设值--波特率-- MAC-ID（媒体访问控制标识符）带DeviceNet接口的绝对值旋转编码器可以保证正常使用。
1、控制和信息协议(CIP)：Control and Information ProtocolDeviceNet数据链路层（CAN）用户层应用层应用和数据链路层DeviceNet物理层物理层DeviceNet规范定义了应用层和物理层，数据链路层是基于CAN总线规范的。
对于理想的工业控制，需要定义两种不同类型的报文，I/O报文（隐式报文，它是设备固有的）和显式报文。
隐式报文用于实时I/O数据交换，而显式报文在设备组态时交换数据。
CIP（Common Industrial Protocol）为用户提供了四种必要的功能：注：此处的CIP含义是“通用工业协议”的缩写，与题头的CIP含义不同。
·独特的控制服务·独特的通信服务·独特的信息分配·通用的知识基础2、对象模型：DeviceNet描述了作为对象模型的某一设备的全部数据和功能。
通过面向对象描述，一个设备可以用单个的对象来全面定义。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种用于测量旋转位置的装置，它能够提供非常准确的位置信息。
本文将详细介绍绝对值编码器的工作原理，包括其基本原理、工作方式和应用领域。
一、基本原理绝对值编码器基于光电效应或磁电效应来测量旋转位置。
其中，光电效应编码器使用光栅来生成光信号，而磁电效应编码器则使用磁栅来生成磁信号。
这些信号会被传感器捕捉并转换为电信号，然后通过解码器进行解码，最终得到准确的位置信息。
二、工作方式1. 光电效应编码器光电效应编码器由光栅和传感器组成。
光栅是由透明和不透明的条纹交替组成的，当光线照射到光栅上时，会产生光电效应，从而生成光信号。
传感器会捕捉这些光信号，并将其转换为电信号。
解码器会对这些电信号进行解码，从而得到旋转位置的准确信息。
2. 磁电效应编码器磁电效应编码器由磁栅和传感器组成。
磁栅是由磁性材料制成的，上面有一系列的磁极。
当旋转物体上的磁头经过磁栅时，会产生磁电效应，从而生成磁信号。
传感器会捕捉这些磁信号，并将其转换为电信号。
解码器会对这些电信号进行解码，从而得到旋转位置的准确信息。
三、应用领域绝对值编码器广泛应用于各种需要测量旋转位置的领域，例如：1. 机床绝对值编码器可以用于测量机床的旋转轴的位置，从而实现高精度的加工。
2. 机器人绝对值编码器可以用于测量机器人的关节旋转位置，从而实现精确的运动控制。
3. 自动化设备绝对值编码器可以用于测量自动化设备的旋转部件位置，从而实现精确的运动控制和位置反馈。
4. 医疗设备绝对值编码器可以用于测量医疗设备中旋转部件的位置，从而实现精确的操作和控制。
总结：绝对值编码器是一种用于测量旋转位置的装置，它基于光电效应或磁电效应来生成信号，并通过解码器解码得到准确的位置信息。
它在机床、机器人、自动化设备和医疗设备等领域有着广泛的应用。
通过使用绝对值编码器，可以实现高精度的位置测量和运动控制，提高设备的性能和精确度。
绝对值编码器及其使用方法介绍(2010.08.11)
绝对值编码器及其使用方法介绍绝对值编码器普遍用于精确的位置、角度、距离检测，因此，我们有必要了解和掌握它的使用方法。
一、单圈绝对值编码器单圈绝对值编码器具有如下特点：1.在一圈（0～360°）之内,无重复编码，且编码是按照一定规律连续变化的。
这样，在编码器旋转一周的范围内，编码值能够反映出设备当前的实际位置/角度。
2.采用二进制格雷码编码方式。
格雷码和普通二进制码都是一种数列集合，但普通二进制码相邻两数可能有多个码元改变，但格雷码相邻两数只有一个码元变化。
例如，十进制的0，1，2，3，用普通二进制码表示为：00，01，10，11；而格雷码则为：00，01，11，10。
这样做的好处是避免多个码元的电平同时变化对周围设备或线路造成较强的脉冲干扰，使检测、控制更加准确、可靠。
3.内部采用光电隔离，不易受到外界信号的干扰。
在安装过程中，需要注意以下几点：1.安装时，编码器轴与电机（减速器）轴尽可能同心。
2.最好选用弹性联轴器，可以显著改善由于安装精度差或磨损造成的偏心问题。
3.编码器电缆应选用优质的屏蔽双绞铜电缆，可减少外界干扰、降低信号衰减度。
4.编码器自带电缆与延长电缆连接尽量采用焊接，防止长时间氧化造成接触不良，影响信号的采集。
5.编码器电缆与大功率设备、变频器等设备及其连接电缆分开走线，防止干扰。
采集到的格雷码转换为普通二进制码后，即可按照常规方法将其与实际位置/角度值相对应。
二进制格雷码转换成自然二进制码,其法则是保留格雷码的最高位作为自然二进制码的最高位；次高位自然二进制码为高位自然二进制码与次高位格雷码相异或；自然二进制码的其余各位与次高位自然二进制码的求法相类似。
例如：二、多圈绝对值编码器多圈绝对值编码器的原理和使用方法与单圈绝对值编码器相同。
区别在于多圈绝对值编码器除了360度（单圈）编码外，还增加了用于检测圈数的编码，圈数计量范围由数十圈到数千圈甚至更多（根据型号）。
多圈绝对值编码器能有效增加测量范围，适用于长距离测量或超大减速比的角度或位置精确测量。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种常用于测量旋转或线性运动位置的传感器。
它能够提供精确的位置信息，并且具有较高的分辨率和可靠性。
在本文中，我们将详细介绍绝对值编码器的工作原理，包括其基本原理、主要组成部分以及工作流程。
一、基本原理绝对值编码器的基本原理是利用光电、磁电或电容等传感器来检测运动物体的位置，并将位置信息转化为数字信号输出。
它通过将位置信息编码为二进制或格雷码来实现绝对位置的测量。
绝对值编码器通常由一个光栅、一个传感器阵列和一个信号处理电路组成。
二、主要组成部分1. 光栅：光栅是绝对值编码器的核心部分，它由一系列等距的透明和不透明条纹组成。
光栅可以是光学光栅、磁性光栅或电容光栅，具体选择取决于应用需求。
光栅的条纹数目决定了编码器的分辨率，条纹越多，分辨率越高。
2. 传感器阵列：传感器阵列位于光栅的一侧，并与光栅相对应。
传感器阵列通常由光电二极管、霍尔元件或电容传感器等组成。
当光栅运动时，传感器阵列会检测到光栅的变化，并产生相应的电信号。
3. 信号处理电路：信号处理电路负责接收传感器阵列产生的电信号，并将其转化为数字信号。
信号处理电路通常包括放大器、滤波器和解码器等部分。
放大器用于放大传感器产生的微弱信号，滤波器用于滤除噪声，解码器用于将模拟信号转化为数字信号。
三、工作流程绝对值编码器的工作流程可以分为以下几个步骤：1. 光栅与传感器阵列对齐：在安装绝对值编码器时，需要确保光栅与传感器阵列之间的对齐。
对齐的准确性直接影响到测量的精度。
2. 光栅运动：当被测物体发生旋转或线性运动时，光栅也会随之运动。
光栅的运动可以是通过机械传动装置实现的，例如通过轴承和齿轮等。
3. 传感器信号检测：传感器阵列会检测光栅的移动，并产生相应的电信号。
光栅的移动会导致传感器阵列上的光电二极管、霍尔元件或电容传感器等发生变化。
4. 信号处理：传感器产生的电信号经过放大器放大后，会经过滤波器进行滤波，以去除噪声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝对值旋转编码器程序 #include // 寄存器头文件包含
#include // 寄存器头文件包含
#include // 空操作函数，移位函数头文件包含
#define uchar unsigned char
#define uint unsigned int
/*
sbit SH_CP = P1^1; //移位时钟脉冲端口
sbit DS = P1^2; // 串行数据输入端口
sbit ST_CP = P3^7; //锁存端口
*/
int inc_data=0; //每刷新一次的增量值
int jms=0; //累计增量
int m_iPrvSSI = 0;
int m_bIsSPI = 0;
uchar uPrvState = 0;
sbit AA = P3^3;//
sbit BB = P3^4;//这个是时钟
sbit ZZ = P3^5;//这个是数据
sbit BEEP=P1^5;
//正反判断
bit t_bFang = 1;
int a;
int iSSI = 0;
int temp,num,j;
uchar led_buf[12]; /*定义LED显示缓冲区*/
uchar code table[]="0123456789";
void delay (int t)
{
int i,j;
for(i=1;i
for (j=1;j
}
void GetSSI(void)
{
uchar ix = 0; //
uchar uState = 0; //状态位数据
int iSSI = 0;//当前的角度数据(0-1023)
bit bCrc = 0; // 奇数或偶数标志位
int ire = 0; //增量数据,表示上次正确读的数据,和这次正确读的位置差 AA = 0; //CSN
_nop_();_nop_();
BB = 0;//CLK
_nop_();_nop_();
BB = 1;//CLK
_nop_();_nop_();
for(ix = 0; ix
{
BB = 0;//CLK
iSSI
if(ZZ)//DO数据
{
bCrc = !bCrc;//标置位取反,数位中“1”的个数是奇数或偶数来进行校验 (初值=0) iSSI |= 1;//最后位置1
}
BB = 1;//CLK
_nop_();_nop_();
}
_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
for(ix = 0; ix
{
BB = 0;
uState
if(ZZ)
{
bCrc = !bCrc;//数位中“1”的个数是奇数或偶数来进行校验
uState |= 1;//数据等于1置1
}
BB = 1;
_nop_();_nop_();_nop_();
}
_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
if(ZZ == bCrc)//最后一位校验一下,要是奇偶通不过,就认为CRC错误 ,就当这次无效
{
AA = 1;//使能CSN置高,为下次准备
if((uState == 16)||(uState == 19));//&&(uState == uPrvState));
//16=10000;19=10011 表示状态位(5位uState) 都可以理解为数据正常
{
if((iSSI 768)) // iSSI(0-1023)是这次读出的数据 m_iPrvSSI(0-1023)上一次读出的数据
{
ire = iSSI - m_iPrvSSI + 1024; // 第一种情况
}else
if((m_iPrvSSI 768))
{
ire = iSSI - m_iPrvSSI - 1024; // 第二种情况
}else
{
ire = iSSI - m_iPrvSSI;// 第三种情况新数据减去老数据 }
//------
m_iPrvSSI = iSSI;// 刷新数据,新数据替换老数据 ,为下一次做好准备
inc_data=ire;
a=jms+=inc_data;//显示累计长度
}
}
AA = 1;//使能CSN置高,为下次准备
if(a>=500) BEEP=0;
else BEEP=1;
}
void main()
{ init();
while(1)
{
GetSSI();//读编码器数值
//a=m_iPrvSSI;//显示0-1023值位置值
// a=-a;
Display(0x80+0x00,table[a/10000]); //1602显示子程序
Display(0x80+0x01,table[a%10000/1000]); //1602显示子程序
Display(0x80+0x02,table[a%10000%1000/100]); //1602显示子程序
Display(0x80+0x03,table[a%10000%1000%100/10]); //1602显示子程序
Display(0x80+0x04,table[a%10000%1000%100%10]); //1602显示子程序 //display();//显示a的值
delay(30);//延时
}
}。
