板框压滤机处理效果
板框压滤机技术参数
板框压滤机技术参数板框压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、食品、制药、环保等行业。
为了能够更好地了解和选择适合自己生产需求的板框压滤机，下面将介绍一些板框压滤机的常见技术参数。
1. 过滤面积过滤面积是衡量板框压滤机处理工艺能力的重要指标之一。
过滤面积越大，单位时间内处理的液固混合料就越多。
过滤面积一般以平方米（㎡）为单位进行表示，可以根据生产需求选择合适的过滤面积。
2. 过滤宽度和高度过滤宽度和高度是板框压滤机过滤室的尺寸。
过滤宽度决定了板框压滤机每个过滤室的容积大小，高度决定了板框压滤机的过滤效果。
过滤宽度和高度一般以毫米（mm）为单位进行表示，也可以根据需要选择合适的尺寸。
3. 压榨压力和压榨方式板框压滤机在过滤过程中需要施加一定的压榨力来实现固液分离。
压榨压力是指施加在过滤室上的压力大小，一般以兆帕（MPa）为单位进行表示。
压榨方式可以分为手动压榨和自动压榨两种，根据生产需求选择合适的压榨方式。
4. 过滤板材质过滤板是板框压滤机中起到支撑和固定滤布的作用，不同的生产需求需要选择不同材质的过滤板。
常见的过滤板材质有金属材料（如铸铁、不锈钢等）和非金属材料（如玻璃钢、聚丙烯等），可根据介质性质和工艺要求选择合适的过滤板材质。
5. 过滤布种类和规格过滤布起到过滤和固定滤饼的作用，不同的生产需求需要选择不同种类和规格的过滤布。
常见的过滤布种类有涤纶布、尼龙布、不锈钢网等，在选择时要考虑介质性质、过滤精度和耐腐蚀性能。
6. 滤饼厚度和含水率滤饼厚度和含水率是评价板框压滤机过滤效果的重要指标。
滤饼厚度指的是滤布上沉积的固体物质的厚度，含水率指的是滤饼中含水量的百分比。
滤饼厚度和含水率的大小直接影响到板框压滤机的处理效率和过滤效果。
以上是板框压滤机的一些常见技术参数，通过了解这些参数，可以更好地选择和使用板框压滤机，满足生产需求，并获得理想的固液分离效果。
国产板框压滤机在盐泥处理中的应用
板 的下部 流水 孔 外 侧 打 Ｄ ０的小孔 ， 丝 ， 出水 Ｎ２ 套 装 小管， 同时 配备流槽 ， 滤液汇总去配碱槽 （ 压 见图 １ 。 ）
３ 装 置 技 改 前情 况
２０ ０４年 １ 月装 置投产 运行 ， ２ 但运 行 后效 果 一直
不理想 ， 间针对 因大架变形 ， 期 造成 漏料 严重 ， 对主 梁 和大架进行 了改造 ， 调整 主梁对 角 线相 差≤ ２ｒｉ ， ｎ 调 ａ
方 案 ， 了在安 防能力指标 ， 观方 面和市面 成品真 除 外 空 开关 柜有些 差距 外 ， 他 指标 都 均达 到 新 型真 空 其
２ １ 年 第 ４期 ００
关 志军 ， ： 等 国产板框 压滤 机在 盐泥 处理 中的应用
４ ３
每 ２块滤 板之 间形 成 一 个 封 闭 的滤 室 ， 给料 泵 将 当 物料 打人 滤室后 ， 人 料压 力 下 液 相 物 料 （ ） 过 在 水 通 滤 布从滤 液孔分 离 出来 ， 固相 物 料 留 在 滤 室 内逐 渐 形 成滤饼 ， 完成 压滤 机 的一 个 工作 循环 。
板 （ 滤布 ） 压紧板 、 含 、 止推板 、 紧装置 （ 压 主要是 液压
压紧装置）拉板装置、 、 液压泵站、 电控系统及辅助部 件 等几 大部分 组成 。滤布装在 滤板 两面 。在压 紧装 置作 用下 ， 多块 滤板被夹 紧在 压 紧板和止 推板之 间 ，
式铠 装式 手车开 关 柜 的技 术 指标 。改造 成 本低 ， 仅
板， 由人工将滤饼与滤布分开 ， 滤饼靠 自身重力脱落 。
２ ２ 主要设 备简述 ．
（ Ｄ５０ １０ ￣ ／ ５０型压 滤机 是集 机、 、 气 于 ０ 电 液、
一
压滤机板框工作原理
压滤机板框工作原理
压滤机板框工作原理是指利用一组板框，通过施加一定的压力，使固体颗粒从悬浊液中快速分离出来的过程。
压滤机板框主要由若干个板和框组成，板和框之间夹有一层过滤介质。
在压滤过程中，悬浊液被注入到板框内，然后通过压力的作用，使液体通过过滤介质，而固体颗粒则被滞留在板框内。
过滤介质通常采用滤布或滤纸，具有一定的过滤性能。
压滤机板框的压力通常是通过液压系统来实现的。
液压系统通过向板框施加高压液体，使板框紧密压合在一起，形成一条完整的过滤通道。
通过调整液压系统的压力，可以控制板框的压紧程度和过滤速度。
压滤过程中，悬浊液中的固体颗粒被过滤介质滞留，而液体则通过过滤介质进入排液系统，最终得到净化的液体。
当固体颗粒堆积到一定程度时，会阻塞过滤介质，此时需要停止压滤进行清洗或更换过滤介质。
压滤机板框的工作原理可以实现批量处理和连续处理两种方式。
在批量处理中，悬浊液先被充满到板框内，然后进行压滤分离。
在连续处理中，悬浊液经过连续供给系统，通过板框进行连续压滤分离。
无论是批量处理还是连续处理，均可根据实际需求来选择合适的工作方式。
压滤机板框工作原理简单高效，被广泛应用于领域，如化工、制药、食品、环保等，用于固液分离和工艺中的液体净化处理。

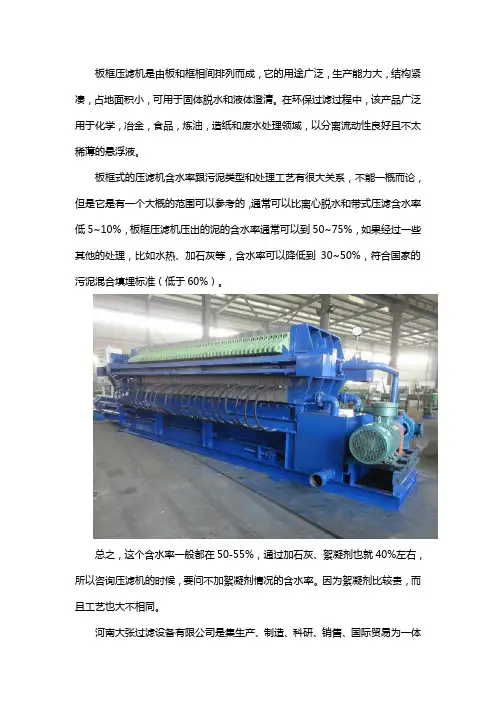

板框压滤机含水率多少
板框压滤机是由板和框相间排列而成，它的用途广泛，生产能力大，结构紧凑，占地面积小，可用于固体脱水和液体澄清。
在环保过滤过程中，该产品广泛用于化学，冶金，食品，炼油，造纸和废水处理领域，以分离流动性良好且不太稀薄的悬浮液。
板框式的压滤机含水率跟污泥类型和处理工艺有很大关系，不能一概而论，但是它是有一个大概的范围可以参考的，通常可以比离心脱水和带式压滤含水率低5~10%，板框压滤机压出的泥的含水率通常可以到50~75%，如果经过一些其他的处理，比如水热、加石灰等，含水率可以降低到30~50%，符合国家的污泥混合填埋标准（低于60%）。
总之，这个含水率一般都在50-55%，通过加石灰、絮凝剂也就40%左右，所以咨询压滤机的时候，要问不加絮凝剂情况的含水率。
因为絮凝剂比较贵，而且工艺也大不相同。
河南大张过滤设备有限公司是集生产、制造、科研、销售、国际贸易为一体
的综合性科技型企业。
公司的产品有板框式压滤机、厢式压滤机、隔膜式压滤机、带式压榨过滤机、铸铁压滤机、不锈钢过滤器等产品。
广泛应用于环保、矿业、冶金、医药、石油、化工、煤炭、食品等领域。
板框压滤机的10个常见问题
板框压滤机的10个常见问题板框压滤机是一种常见的固液分离设备，广泛应用于化工、医药、食品、冶金等领域。
在使用板框压滤机的过程中，可能会出现许多问题，下面我们就来解答板框压滤机的10个常见问题。
问题一：过滤效果不佳板框压滤机的过滤效果受到许多因素的影响，例如：滤布的状态、压力等。
常见的解决方法有：•更换滤布；•检查并清洗滤板；•适当调整压力。
问题二：滤布损坏滤布的损坏可能导致过滤效率下降，甚至无法正常过滤。
常见的解决方法有：•更换滤布；•修补滤布。
问题三：过滤速度过慢过滤速度过慢可能与滤布饱和、过滤物料粘度过高等因素有关。
常见的解决方法有：•更换滤布；•增加压力；•改变过滤物料的温度和粘度；•改变基质。
问题四：滤布容易堵塞滤布堵塞可能会影响过滤效果，甚至导致设备故障。
常见的解决方法有：•更换更细的滤布；•停机清洗滤板；•改变过滤物料的温度和粘度。
问题五：滤饼难以脱落滤饼脱落困难可能与滤布、过滤物料等因素有关。
常见的解决方法有：•检查并更换滤布；•改变过滤物料的性质；•适当调整压力。
问题六：滤布常年驻留不洁净因素，长期不更换可能产生的难题等方面的解决方法？滤布长期不更换会导致其吸附能力下降，影响过滤效果。
建议定期更换滤布，并在更换后进行清洗处理。
问题七：进料口漏液进料口漏液可能会影响过滤效果，甚至导致设备停机。
常见的解决方法有：•调整进料液位；•更换密封元件。
问题八：过滤板变形过滤板变形可能是由于压力过大或温度过高等原因造成的。
常见的解决方法有：•降低压力或温度；•更换过滤板。
问题九：主机噪音过大主机噪音过大可能与设备运行状态、主轴转速等因素有关。
常见的解决方法有：•检查并更换主轴轴承；•调整主轴转速。
问题十：过滤液体回流过滤液体回流可能是由于介质不一致、进料速度过快等原因造成的。
常见的解决方法有：•调整进料速度；•检查并更换滤布。
总之，板框压滤机在运行过程中可能会出现许多问题，都需要我们及时解决。
板框压滤机技术参数
板框压滤机技术参数1.过滤面积：板框压滤机的过滤面积是其一个重要参数，它决定了设备的处理能力。
通常，过滤面积越大，处理能力越大。
过滤面积的单位通常是平方米（㎡）。
2.过滤室数：板框压滤机的过滤室数也会影响其处理能力。
通常，过滤室越多，处理能力越大。
过滤室数是指板框压滤机中过滤板和过滤框的数量。
3.过滤压力：板框压滤机的过滤压力是指施加在过滤板上的压力。
过滤压力的大小会影响固液分离的效果和处理速度。
过滤压力的单位通常是兆帕（MPa）。
4.滤饼厚度：滤饼厚度是指在压榨过程中形成的固体颗粒层的厚度。
滤饼厚度的大小会影响压滤的效果和过滤速度。
5.滤板尺寸：滤板尺寸是板框压滤机中过滤板的尺寸。
滤板尺寸的大小会影响过滤面积和处理能力。
6.滤布张力：滤布张力是指在过滤过程中施加在滤布上的张力。
适当的滤布张力可以保证过滤效果和操作的稳定性。
7.过滤速度：过滤速度是指单位时间内通过过滤面积的液体体积。
通常，过滤速度越快，处理能力越大，但过滤效果可能会降低。
8.过滤设备尺寸：过滤设备的尺寸包括长度、宽度和高度。
不同的应用需要不同尺寸的板框压滤机。
9.过滤器型号：不同的厂家生产的板框压滤机型号不同，各有特点和适用范围。
10.电机功率：板框压滤机需要配备电机提供压力和搅拌等功能。
电机功率的大小和驱动方式会直接影响设备的使用效果和能耗。
11.送料方式：板框压滤机的送料方式通常有手动送料和自动送料两种。
自动送料方式可以提高工作效率和操作的便捷性。
12.操作方式：操作方式可以是手动操作、半自动操作或全自动操作。
不同的操作方式适用于不同的工作场景和工艺要求。
以上是板框压滤机的一些常见技术参数，不同厂家和型号的设备具体参数可能有所差异。
在选择和应用板框压滤机时，需要根据具体的工艺要求、处理流程和产品特性进行综合评估和选择。
板框压滤机的选型、处理量计算、常见故障诊断
板框压滤机的选型、处理量计算、常见故障诊断机械脱水法是目前广泛接受的污泥减量化的方法，通过机械对污泥脱水，耗能少，能够连续工作。
常用的机械脱水有带式压滤机、离心脱水机、板框压滤机等，三者各有各的优缺点。
其中，板框压滤机处理效果好，滤饼含水率低，污泥处理量比较大，是其他脱水设备所不能比的。
板框压滤机的选型板框压滤机是将泥浆填充到滤板之间，通过挤压滤板将水挤出，通过滤布过滤污泥，最后实现脱水。
一般由支撑架、液压缸、滤板、给气系统、滤布冲洗系统和限位装置构成。
05:04一、设备选型要考虑哪些方面？1、泥饼含水率。
板框压滤机在挤压脱水过程作用形式更加直接、作用时间相对较长，作用效率较高，处理后的泥饼含水率较小，所得泥饼占地空间较小。
2、板框材质。
板框重要接受不易变形刚度较大，且质量较轻的材料，且在挤压过程中，能够耐高压。
3、滤布选材。
滤布的选择重要要求耐腐蚀、具有较强的抗拉强度、过滤性较好。
4、工作形式。
通过接受液压或者气动的形式把握板框移动，其气动噪音较大。
其中，滤板和滤布的选择尤为紧要。
二、滤板的选择滤板的选材至关紧要。
考虑到滤板的工作环境，污泥中含有腐蚀性物质，具有确定的耐腐蚀性，工作过程中反复挤压撞击，滤板要有确定的强度，同时要有确定的耐磨性。
目前常用滤板的材料有：1、PP高分子聚丙烯，是目前zui常用的。
这种材料，对于各种酸碱性耐受性特别好，包括zui强酸氢氟酸，都有良好的耐酸性。
它的工作温度比较小，cod君在实践中发觉其最多耐受短时间的70的物料。
2、PVDF，是耐酸性，耐温度zuihao的有机材料，正常耐温可达到150左右，但耐碱性极差。
3、自然橡胶滤板，弹性好，但是强度差。
尤其是隔膜，用自然橡胶的还是不错的。
4、铝质滤板，金属滤板里最轻，但耐酸性相对较差。
5、铸铁滤板，重量重，耐酸性较差，耐温性*。
只是密封面，其实还必需使用有机材料做，有确定的局限性。
6、不锈钢滤板，耐酸碱性较好，但是价格在全部滤板中zui大。
板框压滤机的工作原理
板框压滤机的工作原理
板框压滤机是一种常见的固液分离设备，其工作原理如下：当处理的悬浮液经过预处理后，被泵送到板框压滤机的进料口，并均匀地分布到滤板上。
然后，通过施加一定的压力，如液压压力或机械压力，悬浮液被迫通过滤板上的滤布，在滤布上形成一个固体过滤膜和一个液体过滤层。
在压力的作用下，液体部分透过滤布，通过滤板的中央孔洞进入收液槽，并最终被排出。
而固体部分则被滞留在滤布上，形成一个固体过滤膜。
当滤布上的固体层达到一定厚度时，压力开始下降，表示过滤过程接近结束。
一次压滤过程完成后，需要进行脱水步骤。
此时，可以通过施加压力使滤板之间的距离进一步减小，从而挤压固体过滤膜上的水分。
通常，此时的压力会比压滤过程中施加的压力更大。
在脱水后，打开滤饼（固体过滤膜上的固体）的松紧装置，并将滤饼从滤板上卸下。
然后，更换滤布，继续下一次过滤周期。
通过这种连续循环的操作，板框压滤机可以实现高效、连续的固液分离过程。
它被广泛应用于化工、制药、食品、环保等领域，用于悬浮液的固液分离、固体的脱水等工艺。
板框压滤机型号大全
板框压滤机型号大全1. 概述板框压滤机是一种常用于固液分离的设备，通过利用滤布和滤板构成的滤室进行过滤操作。
不同型号的板框压滤机在结构、规格和应用领域上存在一些差异。
本文将介绍几种常见的板框压滤机型号，并对其特点进行详细解析。
2. 型号一：XMY型板框压滤机XMY型板框压滤机是一种常用的小型板框压滤机。
其主要特点如下：•结构简单：XMY型板框压滤机由滤板、滤框、滤布和液缸等组成，结构简单紧凑，易于操作和维护。
•过滤效果好：滤布具有较高的过滤精度，可以有效地分离固液混合物。
•压滤效率高：液缸提供稳定的压力，使过滤速度快。
•适用范围广：XMY型板框压滤机广泛应用于化工、制药、食品等行业。
3. 型号二：XAM型板框压滤机XAM型板框压滤机是一种中型压滤设备，其特点如下：•自动化操作：XAM型板框压滤机配备了自动化控制系统，可实现自动控制和操作。
•过滤精度优良：采用高品质的滤布和滤板，可以获得较高的过滤精度和更好的分离效果。
•大处理量：XAM型板框压滤机具有较大的滤布面积，可以处理更大的固液混合物。
•广泛应用：XAM型板框压滤机在化工、矿山、冶金等行业中得到了广泛的应用。
4. 型号三：XGZ型板框压滤机XGZ型板框压滤机是一种大型的工业过滤设备，其特点如下：•结构稳定牢固：XGZ型板框压滤机采用优质钢材制造，结构稳定牢固，长时间使用不变形。
•高效节能：XGZ型板框压滤机配备了高效节能的液压系统，大大提高了工作效率，降低了能源消耗。
•自动化程度高：XGZ型通过PLC控制系统实现自动控制和操作，减少了人工干预。
•应用领域广泛：XGZ型板框压滤机适用于大型化工、冶金、建材等行业的固液分离。
5. 型号四：XZG型板框压滤机XZG型板框压滤机是一种特殊型号的板框压滤机，其特点如下：•超大处理量：XZG型板框压滤机具有超大的处理能力，适用于需要大量处理的场合。
•过滤效果优异：采用特殊材质的滤布和滤板，可以实现更高的过滤精度和分离效果。
板框压滤机的应用范围是什么
板框压滤机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酿酒及环保工程中废水处理工序的污泥脱水，在工业生产中也可用于固液分离之场合，是环境治理和资源回收的理想设备。
也可以应用于工业生产中的固液分离或液体浸出工序，在国内环保工程项目上得到广泛使用。
污泥压滤机设备优点：
1、污泥直接进行浓缩和脱水，可省掉污泥静态预浓缩池及相应的搅拌刮泥设备，节约占地面积。
2、仅需一套絮凝剂投加系统、一个控制盘、一台进料泵、降低成本，操作便利。
3、除磷效果好。
由于减少污泥浓缩时间，避免污泥浓缩时磷的释放，从而达到很好的除磷效果。
4、脱水后污泥含固率高，压氧浮华污泥达百分之20-25(干重)，好氧稳定，污泥达百分之20-25(干重)，供水厂污泥达到百分之30-40(干重)，造纸污泥百分之25-29。
5、水耗量水，预脱水产生的清澈滤液可循环用作滤带清洗，及絮凝剂调配.
以上就是板框压滤机的一些内容，如有疑问，欢迎点击咨询！
河南禹州大张过滤设备有限公司是一家集开发、设计、制造、服务为一体的专业的分离设备制造企业。
主营产品包括：框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。
产品规格齐全，设计合理，造型美观，取材讲究，坚固耐用，工作适应性强。
产品广泛应用于石油、化工、制药、制糖、食品、洗煤、油脂、印染、酿造、陶瓷、矿山冶金、污水处理等领域。
公司奉行服务至上的理念，满怀真诚的与各界朋友精诚合作、共同发展！。
板框式压滤机过滤原理及过程 -回复
板框式压滤机过滤原理及过程-回复板框式压滤机是一种常见的固液分离设备，它通过压力将固体颗粒与液体分离，从而实现固体物质的过滤。
本文将详细介绍板框式压滤机的过滤原理及过程。
一、板框式压滤机的结构和工作原理板框式压滤机由两个主要部件组成：板框和滤布。
板框由一系列相互连接的框架组成，框架内覆盖着滤布。
滤布是用于过滤固体颗粒的重要部件。
板框式压滤机的工作原理基于固液分离的物理现象。
当污水或悬浮液进入压滤机时，液体部分通过滤布并排出机器，而固体颗粒则被滤布留下。
当固体颗粒逐渐堆积在滤布上形成一个"固体饼"时，过滤器底部的出料口会关闭，压缩系统开始施加压力。
通过一定的压力，固体饼中的水分通过滤布排出，从而实现固液分离。
一旦固体饼中的水分完全排出，滤布上的"固体饼"就可以取下，完成一次过滤过程。
二、板框式压滤机的过滤过程1. 进料过程：污水或悬浮液通过进料管道进入板框式压滤机。
进料管道通常位于压滤机的顶部，进料过程可以通过手动或自动控制。
进料压力的高低可以根据具体的过滤需求调节。
2. 过滤过程：当污水或悬浮液进入压滤机后，液体部分会通过滤布并排出机器，而固体颗粒则被滤布留下。
固体颗粒逐渐堆积在滤布上形成一个"固体饼"。
3. 压力施加：当固体饼逐渐形成后，过滤器底部的出料口会关闭，压缩系统开始施加压力。
压力的大小可以根据需要进行调整。
压力的增加会促使固体饼中的水分通过滤布排出，从而实现固液分离。
在过滤过程中，压力是一个关键参数，过大或过小都可能影响过滤效果。
4. 排料过程：当固体饼中的水分完全排出后，滤布上的"固体饼"就可以取下。
可以使用手动或自动控制方式将固体饼从滤布上取下。
取下固体饼后，板框式压滤机就可以进行下一次过滤过程。
三、板框式压滤机的优点和应用范围板框式压滤机具有以下优点：1. 过滤效果良好：板框式压滤机通过压力加速固液分离，可以获得较好的过滤效果。
板框压滤机技术参数
板框压滤机技术参数板框压滤机是一种常见的固液分离设备，广泛应用于化工、石油、食品、制药等行业。
下面是板框压滤机的技术参数的相关参考内容。
1. 过滤面积板框压滤机的过滤面积是衡量其处理能力的重要指标。
过滤面积越大，处理能力越高。
一般来说，板框压滤机的过滤面积可以从几平方米到几百平方米不等，具体大小需根据实际生产需求确定。
2. 过滤压力过滤压力是指板框压滤机在过滤过程中对悬浮物施加的压力。
过滤压力的大小对过滤效果和处理速度有重要影响。
一般来说，板框压滤机的过滤压力范围比较广，可以从0.6MPa到2.0MPa 不等，具体需要根据过滤物料的性质和要求来确定。
3. 过滤温度过滤温度是指板框压滤机在过滤过程中的工作温度。
对于有些特殊的过滤物料，需要在高温环境下进行过滤，所以板框压滤机的设计需要考虑到能够承受高温的特性。
一般来说，板框压滤机的过滤温度可以从常温到200摄氏度不等。
4. 过滤速度过滤速度是指板框压滤机单位时间内处理的物料量。
过滤速度的大小直接影响生产效率。
板框压滤机的过滤速度与过滤面积、压力、温度等因素有关，一般来说，过滤速度可以从几吨/小时到几百吨/小时不等。
5. 过滤液、过滤固含量过滤液是指通过板框压滤机过滤后得到的澄清液体，过滤固是指除去过滤液后剩余的固体物料。
对于不同的过滤物料，其过滤液和过滤固的含量要求不同。
通常，板框压滤机可以实现过滤液的澄清度达到99.9%以上，过滤固含量可以从几千ppm到几十ppm不等。
综上所述，板框压滤机的技术参数包括过滤面积、过滤压力、过滤温度、过滤速度、过滤液和过滤固含量等。
根据实际生产需求和物料特性的不同，这些参数的具体数值会有所差异。
在选择和设计板框压滤机时，需要综合考虑这些参数，以达到最佳的过滤效果和生产效率。
板框压滤机选型和板框压滤机工作原理
山东万青环保科技有限公司专业生产污水处理设备、废气处理设备板框压滤机是工业生产中的实现固体，液体分离的一种设备，应用于化工、陶瓷、石油、医药、食品、冶炼等行业。
也适用于工业过滤污水处理；液压式为机、电、液一体式。
采用液设备压压紧，手动机械锁紧保压。
操作维护方便，运行安全可靠。
板框压滤机的工作原理：用于固体和液体的分离。
压滤机过滤后的泥饼有更高的含固率和优良的分离效果。
固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。
而滤液部分则渗透过滤布，成为不含固体的清液。
目录.1机型分类.2详细介绍.3故障分析.▪板块本身的损坏。
.▪板框间渗水.▪形不成滤饼或滤饼不均匀:山东万青环保科技有限公司专业生产污水处理设备、废气处理设备.▪液压系统的故障。
.4操作规程.▪操作前准备工作.▪操作中注意事项.▪日常维护保养.5适用行业.6选型.7安装方法.8五大优势板框压滤机机型分类编辑山东万青环保科技有限公司专业生产污水处理设备、废气处理设备1：板框压滤机有手动压紧、机械压紧和液压压紧三种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。
悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。
2：压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
板框压滤机的工作原理及结构
板框压滤机的工作原理及结构一、引言板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等行业。
本文将介绍板框压滤机的工作原理及其结构。
二、工作原理板框压滤机的工作原理基于压力驱动下的固液分离过程。
其主要包括过滤、压滤和洗涤三个步骤。
1. 过滤：首先，将待处理的悬浮液通过进料管道引入板框压滤机的进料口。
悬浮液中的固体颗粒被滤布阻挡在板框之间，而液体则通过滤布进入滤液室。
2. 压滤：当滤液室积累到一定程度时，需要对滤液室进行压滤。
通过外部装置（如压缩机或水泵）施加一定的压力，使滤液通过滤布，进一步分离出清洁的液体。
3. 洗涤：若需要对固体颗粒进行洗涤，可通过洗涤液管道引入板框压滤机。
洗涤液经过滤布冲洗固体颗粒，将其中的杂质溶解或冲刷掉。
三、结构组成板框压滤机的结构主要包括滤布系统、压滤系统和悬挂系统。
1. 滤布系统：滤布系统由滤布、滤布支撑结构和滤布张紧装置组成。
滤布的选用和张紧程度对板框压滤机的效果至关重要。
2. 压滤系统：压滤系统由滤板、滤框、滤板密封装置和压力控制装置组成。
滤板和滤框交替堆叠，形成一个过滤单元，滤板上有排水槽和排液孔。
3. 悬挂系统：悬挂系统由上梁、悬挂轴和压紧装置组成。
上梁用于支撑滤板和滤框的堆叠，悬挂轴用于连接上梁与压紧装置，压紧装置则负责施加压力。
四、应用场景板框压滤机的应用场景广泛，主要用于以下几个方面：1. 固液分离：板框压滤机可以高效地将悬浮液中的固体颗粒与液体分离，达到固液分离的效果。
特别在制药、化工等领域中，对固液分离效果的要求较高。
2. 回收利用：板框压滤机对悬浮液中的固体颗粒进行处理，可以使固体颗粒得到回收利用，减少环境污染，并节约资源。
3. 液体净化：通过板框压滤机的过滤和洗涤等步骤，可以有效地去除悬浮液中的杂质，达到液体净化的目的。
4. 废水处理：板框压滤机在废水处理中也扮演着重要角色，能够将污水中的固体颗粒与液体分离，减少废水的体积，提高处理效率。
板框压滤机工作原理和处理流程简介
板框压滤机工作原理和处理流程简介板框压滤机是一种常用于固液分离的设备，广泛应用于化工、环保、冶金等行业。
它通过施加一定的压力将悬浮态的固体颗粒从液体中分离出来，实现了固液分离的目的。
本文将从工作原理和处理流程两个方面对板框压滤机进行简要介绍。
一、工作原理1. 滤板和滤框：板框压滤机由一系列滤板和滤框组成，滤板上覆盖有滤布。
滤板和滤框之间通过紧固装置连接，形成一个密闭的过滤腔。
液体通过滤布进入过滤腔，固体则被滞留在滤布上。
2. 压力系统：板框压滤机通过压力系统产生一定的压力，将液体尽量挤压出来，提高固液分离效果。
压力可以通过手动方式或机械方式施加，一般由液体自身的压力或外部压力提供。
3. 过滤过程：在操作过程中，将要处理的混合物(通常为悬浮固体颗粒和液体的混合物)注入到板框压滤机的进料口。
随后，该混合物被分配到每个滤板的过滤腔中。
当混合物进入滤料腔时，液体通过滤布渗透至滤板内，而固体颗粒被滞留在滤布上。
随着滤布上固体颗粒的增加，滤布的孔隙逐渐变小，从而阻碍了液体的进一步渗透，形成较为稠密的滤饼。
4. 排料和开框：当滤饼达到一定厚度后，停止向板框压滤机注入新混合物，然后打开滤板和滤框之间的连接装置，排出滤饼。
此时，由于压力的解除，滤饼明显松散，容易排出。
二、处理流程简介1. 进料准备：将要处理的混合物根据需要的配比进行配制和搅拌，确保固体和液体的均匀混合。
2. 进料：将混合物通过进料管道注入板框压滤机的进料口，同时打开进料阀门，使混合物进入滤板和滤框中的过滤腔。
3. 过滤：通过施加压力，使液体通过滤布，进一步渗透至滤板内，而固体被滞留在滤布上形成滤饼。
4. 排料：当滤饼达到一定厚度后，关闭进料阀门，停止供料。
打开滤板和滤框之间的连接装置，将滤饼排出。
5. 洗涤（可选）：如有需要，可以对滤饼进行洗涤，去除一些残余的固体颗粒。
洗涤液通常是清水或其他溶液。
6. 脱水：完成滤饼排料后，继续施加压力，使滤饼进一步脱水。
隔膜压滤机跟板框压滤机有什么不同
压滤机常用于污水处理中，且压滤机根据使用对象的不同分为很多不同的类别，其中板框压滤机和隔膜压滤机都是常用的压滤机种类，那么这两种压滤机有哪些不同呢？隔膜压滤机是卧式压滤机的一种，但不同于其他压滤设备，在污泥脱水处理中更彻底一些，同种类污泥，经隔膜压滤机脱水处理后泥饼含水率比其他种类污泥压滤机低10-20个百分点。
那么怎么判断隔膜压滤机价格是否合理，看哪个压滤机厂家的隔膜压滤机价格适中，更划算。
隔膜压滤机，一般就是指的二次挤压压力很高的压滤机。
一般目前技术下，挤压压力可以达到60bar，这个对滤板是个考验。
高压隔膜压滤机是在第二代基础上添加了PLC集成控制，一体化的实现了过滤机、进料泵、多段搅拌等集成控制，并且留有远程接口，可供客户自主实现远程控制。
该机采用双缸压紧、两端进料，从而使滤饼更加均匀，过滤压力更加平均。
橡胶隔膜式压滤机针对弱酸、弱碱、及不是有机溶剂的过滤物料比较好。
橡胶隔膜式压滤机改变过去的分体固定式节省进料后耗能的缺点，新设计使得橡胶隔膜鼓膜更加充分，使用的压力及气量较小，在同等气源气量的情况下，橡胶隔膜鼓膜是高分子隔膜鼓膜的三倍，可以大大降低能耗，节省财力。
从污泥处理效果与隔膜压滤机价格来看，高压污泥压干机具有较高的性价比，因为同样能耗的污泥处理设备，污泥压干机占地面积少，污泥处理量大、污泥脱水比隔膜压滤机更彻底，综合污泥处理成本也低百分之50左右，更加适合如今污泥处理要求日渐严格污泥处理工程。
以上就是板框压滤机与隔膜压滤机的一些区别，如有疑问，可点击咨询！河南禹州大张过滤设备有限公司是一家集开发、设计、制造、服务为一体的专业的分离设备制造企业。
主营产品包括：框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。
产品规格齐全，设计合理，造型美观，取材讲究，坚固耐用，工作适应性强。
产品广泛应用于石油、化工、制药、制糖、食品、洗煤、油脂、印染、酿造、陶瓷、矿山冶金、污水处理等领域。
板框式压滤机过滤原理及过程
板框式压滤机过滤原理及过程板框式压滤机是一种常用的固液分离设备，主要用于固体颗粒的过滤、脱水和干燥。
过滤原理：
板框式压滤机的过滤原理主要包括三个步骤：过滤、洗涤和脱水。
过滤：首先，将待处理的混合物（悬浮液）通过供液系统均匀地喷洒到滤布上。
固体颗粒被截留在滤布上形成滤饼，而液体则通过滤布进入筛板，经过排液系统排出。
这一过程中，滤布上的滤饼会逐渐增厚，导致滤速下降。
洗涤：当滤饼形成后，如果需要进行固体颗粒的洗涤，可以通过供洗系统将洗涤剂输入到滤布上，冲洗滤饼，将可溶性杂质去除。
脱水：当滤饼形成后，可以通过施加压力进行滤饼的脱水。
在滤布和筛板之间，施加压力，使得滤饼中的水分通过滤布进行排出，从而实现滤饼的脱水。
过滤过程：
整个过滤过程涉及到滑动框架、压滤板、滤布、滤饼、排液系统等组成部分的协同工作。
滑动框架：滑动框架用于固定和移动压滤板和滤布，通过液压系统来施加压力。
压滤板：压滤板是放置滤布和滤饼的部分，通常有凹凸两种形状，用于增加过滤区域和提高滤饼的固含量。
滤布：滤布是将悬浮液中的固体颗粒截留的部分，具有一定的过滤精度和透水性，通常由聚丙烯或聚酯等材料制成。
滤饼：滤饼是固体颗粒在滤布上逐渐积聚和压实形成的固体层，其中的水分逐渐被排除。
排液系统：排液系统用于收集和排出通过滤布的液体，在过滤过程中起到排液的作用。
通过循环重复以上过程，直到滤饼达到设计要求后，停止供料进行脱滤或者卸饼等后续处理。
板框压滤机在三元复合驱采出液废渣处理中的应用
ｍｇ ／ Ｉ ， 经流化 、 调 质后 含聚 浓度 为 ２ ８ ５ ｍｇ ／ Ｉ ， 黏 度为 ４ ． ５ ｍＰ ａ・ ｓ 。试 验 结 果 表 明 ： 由于 三 元 废 渣 不 易 分
散， 在离 心过程 中造成 离 心 机 内部 堵 塞 ， 无 法 正 常运 转 。 目前 ， 污泥处 理站 离心处 理 三元 废渣 的最 高 含聚 浓 度为 ８ Ｏ ｍｇ ／ Ｌ 。 已建含 油 污 泥 处 理 站 不 能 直接 对 高含 聚三元 废渣 进行处 理 。因此 ， 在 高含 聚 三元 废渣 进入 含油 污泥处 理站处 理之 前需 要进 行 预处 理 ， 降低
板 框 压 滤机 在 三 元 复 合驱 采 出液 废渣 处理 中 的应 用
易 大专
（ 中 国石 油 大 庆 油 田环 境 监 测评 价 中心 ）
摘 要 采用调质一 离心处理 工艺 ， 在 已建含 油 污泥处理 站进行 三元 废渣 的后 续处理 现场试验 。试验 结 果表 明： 三元废渣不 易分散 ， 在 离心过程 中易造成 离心机 内部堵塞 ， 目前 污泥处理站 离心 处理 三元废 渣的 最高含聚 浓度 为８ Ｏ ｍ ｇ ／ Ｌ 。利 用板框 压滤机对进入含 油污泥处理站 处理前 的高含 聚三元废渣进行预 处理 ， 处理后 三元废渣 中含 聚浓度 小于 ８ ０ ｍｇ ／ Ｌ， 含 固量 ２ ５ ～４ Ｏ ， 含 油量 小 于 ４ ％。
进行 处理 。通 过对 三元废 渣加水 稀 释 ， 可有 效 降低 含 聚浓度 和黏度 ， 使 聚 合 物 溶 于水 ， 经过 压 滤 机 压 滤 进
入 水相 ， 从而 降低 处 理 后 固体 中 聚合 物 含 量 ， 再 进入 已建含油 污 泥处理 站进行 无害 化处理 。
１ 三 元 废 渣 的 物 理 性质 及 处 理 现 状
板框压滤机在污水处理方面的应用
板框压滤机在污水处理方面的应用摘要：本文首先介绍了框压滤机的选型及工作原理，然后介绍了板框压滤机介绍，最后分析了板框式压滤机运行中常见故障及解决措施。
关键词：板框压滤机；污水处理；应用一、前言板框压滤机是工业生产中的实现固体，液体分离，板框压滤机是悬浮液固、液两相分应用于化工、陶瓷、石油、医药、食品、冶炼等行业，运用于污水处理中有着很好的作用。
二、框压滤机的选型及工作原理板框压滤机由交替排列的滤板和滤框构成一组滤室。
滤板的表面有沟槽，其凸出部位用以支撑滤布。
滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。
板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。
板、框之间的滤布起密封垫片的作用。
由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。
滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
过滤完毕，可通入清洗涤水洗涤滤渣。
洗涤后，有时还通入压缩空气，除去剩余的洗涤液。
随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。
适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。
过滤面积可以随所用的板框数目增减。
板框通常为正方形，滤框的内边长为320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。
板与框用手动螺旋、电动螺旋和液压等方式压紧。
板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机主要由止推板（固定滤板）、压紧板（活动滤板）、滤板和滤框、横梁（扁铁架）、过滤介质（滤布或滤纸等）、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由本厂代配。
板框压滤机有手动压紧、机械压紧和液压压紧二种形式。
手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板框压滤机处理效果
压滤机有板框压滤机、厢式压滤机、立式压滤机、带式压滤机等类型。
想要购买板框压滤机的单位是否了解板框压滤机的效果呢？河南禹州大张过滤设备有限公司为您讲解板框压滤机处理污泥时的优点。
机械脱水设备，其实有很多。
但是同时具有过滤，洗涤的设备，就不太多了。
板框压滤机从发明到现在，已经有了上百年的历史了，不管技术如何进步，到现在还是被大量使用，必然有它的特长。
一、可以对物料进行固液分离，然后对滤饼可以做洗涤，这是常见的过滤设备所没有的。
滤饼洗涤达到一定纯净度的话，就可以直接用于下一道工序使用了。
二、脱水效率高，同类机械脱水中，其固体去除率可以说是最好的，虽然开始过滤阶段会有穿滤的情况，但是，一旦行程滤饼后，其杂质去除率就会成倍提高。
三、能源消耗少，虽然是压力过滤，但是压力被密闭于滤板的腔室之中，利用率是最好的。
何况，工作状态的压滤机，能耗最大的，也就是进料泵，挤压泵了。
同样的，泵在其他过滤机械中也是要被使用的。
但是工作中，压滤机自身能耗就仅仅只有短时间补压时候液压站的能耗了。
四、产量大，别看压滤机不是连续工作的，但是，其腔室内的泥饼，最终产量并不必其他连续生产的设备少。
五、辅助药剂添加量是最少的。
比如絮凝剂，添加量只有离心机，带机的一半左右。
这对于长期运行的机械设备来说，还是节约比较可观的运行费用。
六、维护量相对较小。
毕竟本体没有高速运行部件。
所以易耗品其实并不多。
河南禹州大张过滤设备有限公司是一家分离设备专业制造企业，集开发、设计、制造、服务于一体，具有专业的生产技术，先进的生产工艺，精良的制造设备，完善的检测手段。
为满足不同用户的过滤需求，公司不断开发完善产品技术和品质，提高产品的自动化程度和售后服务质量。
多年来不懈的努力深得广大用户的信赖，产品畅销国内外。
业务范围：公司生产的过滤设备有系列压滤机产品，包括板框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。
如有意向可点击咨询。
