微程序控制和设计

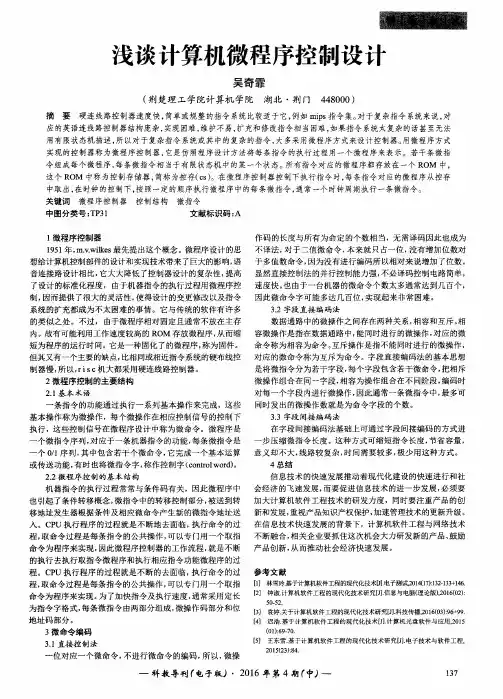

浅谈计算机微程序控制设计
移地址发生 器根据条件及相应微命令产生新的微指令地址送 新 和 发展 ，重视 产 品知 识 产权 保 护 ，加速 管 理 技术 的更新 升 级 。
入 。ＣＰＵ 执 行 程 序 的过 程 就 是 不 断 地 去 面 临 ，执 行 命 令 的过 在 信 息 技 术 快 速 发 展 的 背 景 下 ，计 算 机 软条机器指令的功能，每条微指令是 一 步压缩微指令长度。这种方式可缩短指令长度，节省容量，
一 个 ０／１序列，其 中包含若干个微命令，它完成 一个基本运算 意 义 却 不 大 ，线 路 较 复 杂 ，时 间 需要 较 多 ，极 少 用 这 种 方 式 。
或 传 送 功 能 ，有 时 也 将 微 指 令 字 ，称 作 控 制 字 （ｃｏｎｔｒｏｌｗｏｒｄ）。
用有限状 态机描述 ，所 以对于复杂指令系统或其 中的复杂的指令 ，大多采用微程序方式来设计控制器 。用微程序方式
实现的控制器称为微程序控制器 ，它是仿照程序设计方法将每条指令 的执行过程用一个微程序来表 示。若干条微指
令 组成每个微程序 ，每条微指令相 当于有限状 态机 中的某 一个状态。所有指令对应 的微程序都存放在 一个 ＲＯＭ 中，
４总 结
２－２微 程 序 控 制 的 基 本 结 构
信 息 技 术 的 快速 发 展 推 动 着 现代 化 建 设 的 快速 进 行 和 社
机器指令 的执行过程常常与条件码 有关 ，因此微程序 中 会经济的飞速发展 ，而要促进信息技术的进一步发展 ，必须要
也引起 了条件转移概念，微指令中的转移控制部分，被送到转 加大计算机 软件 工程技术 的研发力度，同时要注重产品 的创
程 ，取 命 令 过 程 是每 条指 令 的公 共 操作 ，可 以专 门用 一个 取 指 不断融合，相关企业要抓住这次机会大力研发新 的产品、鼓励
微程序控制器的设计与实现
微程序控制器的设计与实现一、引言微程序控制器是一种用于指令执行的高级控制器，它通过微指令序列来控制计算机的操作。
本文将介绍微程序控制器的设计与实现方法，包括微程序的设计原理、控制存储器的组织结构、微指令的编码和执行过程等。
二、微程序设计原理微程序设计是一种将指令的操作码映射为一系列微指令的方法。
每个微指令对应着计算机的一条基本操作，例如存储器读取、算术运算等。
微指令序列通过微程序计数器来控制，实现指令的顺序执行。
三、控制存储器的组织结构控制存储器是存储微指令序列的重要组成部分。
它通常采用的是RAM （Random Access Memory）的结构，以实现对微指令的随机读取。
控制存储器的地址由微程序计数器提供，通过地址译码器来选择对应的微指令。
四、微指令的编码微指令的编码是将指令的操作码映射为一系列控制信号的过程。
常见的编码方式有水平编码和垂直编码两种。
水平编码将每个控制信号独立编码，占用较多的位数；垂直编码则将多个控制信号合并编码，占用较少的位数。
根据具体的设计需求，可以选择适合的编码方式。
五、微指令的执行过程微指令的执行过程包括指令的获取、解码和执行三个阶段。
指令的获取是通过微程序计数器提供的地址从控制存储器中读取相应的微指令；指令的解码是将微指令中的控制信号解码为具体的操作；指令的执行是根据解码后的控制信号执行相应的操作，例如读取存储器、进行算术运算等。
六、实现微程序控制器的步骤实现微程序控制器的步骤包括微指令的设计、控制存储器的编程、控制信号的生成等。
首先，根据指令集的要求设计微指令的格式和编码方式；然后，根据微指令的格式编程控制存储器，将微指令序列存储其中；最后，根据微指令的编码生成相应的控制信号，控制计算机的操作。
七、实例分析以一个简单的加法指令为例，介绍微程序控制器的实现过程。
首先，设计微指令的格式，包括操作码、源操作数、目的操作数等字段；然后，编程控制存储器，将微指令序列存储其中；最后，根据微指令的编码生成相应的控制信号，例如读取源操作数、读取目的操作数、进行加法运算等。
微程序控制器的设计与实现
课程设计题目：微程序控制器的设计与实现一、目的：1.巩固和深刻理解“计算机组成原理”课程所讲解的原理，加深对计算机各模块协同工作的认识2.掌握微程序设计的思想和具体流程、操作方法。
3.培养学生独立工作和创新思维的能力，取得设计与调试的实践经验。
二、内容：按照要求设计一指令系统，该指令系统能够实现数据传送，进行加、减运算和无条件转移，具有累加器寻址、寄存器寻址、寄存器间接寻址、存储器直接寻址、立即数寻址等五种寻址方式。
三、具体要求：1、仔细复习所学过的理论知识，掌握微程序设计的思想，并根据掌握的理论写出要设计的指令系统的微程序流程。
指令系统至少要包括六条指令，具有上述功能和寻址方式。
2、根据微操作流程及给定的微指令格式写出相应的微程序3、将所设计的微程序在虚拟环境中运行调试程序，并给出测试思路和具体程序段撰写课程设计报告。
4、撰写课程设计报告。
四、设计环境：伟福COP2000型计算机组成原理实验仪，微机，相关虚拟软件。
五、设计方案：（1）、设计思想：编写一个指令系统，根据所编写的指令的功能来设计相应的微程序。
首先利用MOV传送指令来给寄存器和累加器传送立即数，实现立即数寻址；利用寄存器寻址方式，用ADDC指令对两者进行相加运算；利用寄存器间接寻址方式，用SUB指令实现减运算；利用累加器寻址方式，用CPL指令实现对累加器寻址；利用存储器寻址方式，用JMP指令实现程序的无条件跳转。
这样，所要设计的指令系统的功能就全部实现了。
（2）、微指令格式：采用水平微指令格式的设计。
一次能定义并执行多个并行操作微命令的微指令，叫做水平型微指令。
其一般格式如下：按照控制字段的编码方法不同，水平型微指令又分为三种：全水平型(不译法)微指令，字段译码法水平型微指令，以及直接和译码相混合的水平型微指令。
（3）24个微指令的意义：模型机的指令码为8位，根据指令类型的不同，可以有0到2个操作数。
指令码的最低两位用来选择R0-R3寄存器，在微程序控制方式中，用指令码做为微地址来寻址微程序存储器，找到执行该指令的微程序。
微程序控制器原理
微程序控制器原理微程序控制器是一种基于微程序技术的控制器，用于实现计算机指令的执行和控制。
微程序控制器的原理可以分为微指令设计、微指令控制和微指令存储三个方面。
首先，微指令设计是微程序控制器的核心。
微指令是一种低级别的指令，用于指导计算机硬件执行高级指令。
它是由微操作码组成的，每个微操作码对应一个微操作。
微操作可以是一组硬件控制信号，用于控制计算机中的各个功能模块（如运算器、存储器、输入输出设备等）的操作。
微指令的设计需要考虑计算机的指令集体系结构、硬件功能和执行流程，并通过微指令的编码来实现对这些功能的控制。
在微指令设计中，通常采用类似于汇编语言的方式来描述微操作和微指令，并通过微指令格式来定义微指令的结构和字段。
其次，微指令控制是微程序控制器的基本工作原理。
微指令控制是指根据微程序设计的要求，按照指令执行的顺序和要求，将微指令从微指令存储器中取出，并通过时序逻辑电路将微指令的控制信号送到各个功能模块中，从而实现对指令的执行和控制。
微指令的控制过程可以通过有限状态自动机来实现。
具体来说，微指令控制包括微指令的取指、解码、执行和存储等过程。
其中，微指令的取指是指通过地址发生器从微指令存储器中读取对应地址的微指令；微指令的解码是指将读出的微指令进行解码，提取出微操作码；微指令的执行是指根据微指令中的微操作码，产生相应的控制信号，并将其发送给硬件功能模块；微指令的存储是指通过控制信号，将执行完毕的微指令的结果存储到相关的寄存器或存储器中。
最后，微指令存储是实现微程序控制器的重要组成部分。
微指令存储器是用于存储微指令的硬件设备，通常采用的是ROM（只读存储器）或EPROM（可擦写可编程存储器）。
微指令存储器中的每一个地址对应一个微指令，每个微指令由多个位组成，包括微操作码字段、操作控制信号字段和跳转地址字段等。
在微程序控制器的工作过程中，通过对微指令的读取和执行，实现对计算机指令的解码和执行。
微指令存储器的设计需要根据计算机的指令集特点和系统需求，确定微指令的数量、位数和总线宽度等设计参数。
8位机微程序控制器模型计算机的设计与实现
8位机微程序控制器模型计算机的设计与实现以8位机微程序控制器模型计算机的设计与实现为题，本文将详细介绍该计算机的设计原理、工作方式以及实现过程。
一、引言计算机是现代社会不可或缺的工具，它的发展离不开控制器的设计与实现。
微程序控制器是一种常见的控制器设计方式，它通过一组微指令来控制计算机中的各个部件，实现计算机的操作功能。
二、设计原理8位机微程序控制器模型计算机的设计原理主要包括微程序存储器、微指令控制器、指令译码器和各个部件之间的连接。
1. 微程序存储器：微程序存储器存储了一组微指令，每个微指令对应一条计算机指令的执行步骤。
微指令包括操作码、地址码和控制信号等信息。
2. 微指令控制器：微指令控制器根据当前指令的操作码从微程序存储器中读取对应的微指令，并将其中的控制信号传递给各个部件，控制其工作。
3. 指令译码器：指令译码器将指令的操作码解析为对应的微指令地址，并发送给微指令控制器。
4. 各个部件之间的连接：微指令控制器将控制信号传递给各个部件，包括算术逻辑单元、寄存器、存储器等，控制其进行相应的操作。
三、工作方式8位机微程序控制器模型计算机的工作方式主要包括指令执行和状态转移两个过程。
1. 指令执行：当一条指令被加载到计算机中后，指令译码器将其操作码解析为对应的微指令地址，并发送给微指令控制器。
微指令控制器根据微指令地址从微程序存储器中读取对应的微指令，并将其中的控制信号传递给各个部件。
各个部件根据接收到的控制信号进行相应的操作，完成指令的执行。
2. 状态转移：在指令执行过程中，根据指令的要求或者计算机内部的状态变化，微指令控制器可能需要进行状态转移。
状态转移是通过修改微指令控制器中的当前微指令地址实现的。
微指令控制器在当前指令执行完毕后，根据状态转移条件来确定下一条微指令的地址，从而实现状态的转移。
四、实现过程8位机微程序控制器模型计算机的实现过程主要包括微程序存储器的设计、微指令控制器的设计以及各个部件的连接与控制。
微程序控制器组与微程序设计实验报告

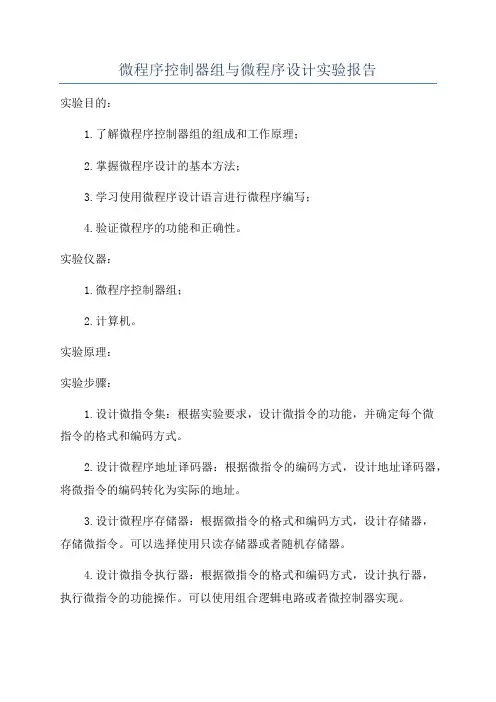

微程序控制器组与微程序设计实验报告实验目的：1.了解微程序控制器组的组成和工作原理；2.掌握微程序设计的基本方法；3.学习使用微程序设计语言进行微程序编写；4.验证微程序的功能和正确性。
实验仪器：1.微程序控制器组；2.计算机。
实验原理：实验步骤：1.设计微指令集：根据实验要求，设计微指令的功能，并确定每个微指令的格式和编码方式。
2.设计微程序地址译码器：根据微指令的编码方式，设计地址译码器，将微指令的编码转化为实际的地址。
3.设计微程序存储器：根据微指令的格式和编码方式，设计存储器，存储微指令。
可以选择使用只读存储器或者随机存储器。
4.设计微指令执行器：根据微指令的格式和编码方式，设计执行器，执行微指令的功能操作。
可以使用组合逻辑电路或者微控制器实现。
5.进行微程序编写：使用微程序设计语言，根据微指令集的功能要求，编写微程序，并存储到微程序存储器中。
6.连接实验仪器：将微程序控制器组和计算机连接起来，确保数据传输的正确性。
7.运行实验程序：根据实验要求，执行微程序，并通过计算机输出结果。
实验结果：经过实验，微程序控制器组成功控制了计算机的各个部件的操作和数据流。
微程序设计也能够正确的控制计算机的运行，并输出了预期的结果。
实验总结：通过本次实验，我对微程序控制器组的组成和工作原理有了更深入的了解。
微程序设计是一种灵活、可扩展的指令级程序设计方法，可以根据需求设计出各种功能强大的微程序。
通过实验，我学会了使用微程序设计语言进行微程序编写，并验证了微程序的功能和正确性。
微程序控制器组的应用范围广泛，不仅可以用于计算机中，还可以应用于其他各种控制系统中。
本次实验让我对计算机控制系统的理论和实践有了更深入的了解，提高了我在计算机控制领域的专业技能。
微程序控制器的组成与微程序设计实验报告
微程序控制器的组成与微程序设计实验报告1.实验目的了解微程序控制器的组成和工作原理，掌握微程序设计方法。
2.实验器材和仪器-计算机-开发板-逻辑门集成电路3.实验过程a.程序设计首先，需要设计微程序控制器所使用的指令集。
本实验选取了一个简单的指令集，包括加载寄存器、存储器和输入输出操作等指令。
b.微指令设计根据指令集的要求，设计相应的微指令。
每个微指令包含了控制信号的信息，用于控制计算机的不同部件。
c.微程序设计根据微指令的设计，设计相应的微程序。
微程序是一系列的微指令的有序序列，用于控制计算机的指令执行。
d.实验搭建根据设计好的微程序，搭建微程序控制器的电路，并将电路与开发板连接。
e.实验验证将编写好的程序加载到存储器中，并通过控制信号监测计算机的运行情况。
验证微程序控制器的设计是否正确。
4.实验结果与分析经过实验验证，微程序控制器能够正常工作，并且能够按照设计好的微程序执行指令集中的各项操作。
通过观察控制信号的变化，可以得出微程序控制器是否正常工作的结论。
5.实验结论本实验以设计一个简单的微程序控制器为目标，通过设计微指令和微程序，并搭建相应的电路，成功实现了微程序控制器的功能。
通过本实验，我对微程序控制器的组成和设计原理有了更深入的了解。
6.实验总结微程序控制器是计算机中的重要组成部分，通过控制信号的变化，实现了对指令执行的控制。
本实验通过设计微指令和微程序，搭建相应的电路，成功实现了微程序控制器的功能。
通过本实验，我不仅对微程序控制器有了更深入的理解，还提高了我对计算机原理的理解能力和动手实践能力。
微程序控制器的设计与实现
微程序控制器的设计与实现微程序控制器的设计原理是基于指令的操作码来进行控制的。
在计算机系统中，每个指令都有一个唯一的操作码，微程序控制器根据这个操作码来判断下一步应该执行的动作。
因此，微程序控制器的首要任务是建立一套指令操作码和对应控制动作的映射关系。
微程序控制器的设计可以分为两个阶段，即微程序的编写和微程序控制器的实现。
在微程序编写阶段，需要根据计算机系统的指令集架构和系统的需求来编写每一条指令的微程序。
在微程序控制器的实现阶段，先将每条指令的微程序编码成微指令，然后将这些微指令存储在微程序存储器中。
当执行一条指令时，微程序控制器会根据指令的操作码在微程序存储器中找到对应的微指令，并执行相应的控制动作。
微程序控制器的实现方法有多种，其中最常见的是使用ROM（只读存储器）作为微程序存储器。
ROM的每个地址存储一个微指令，可以根据操作码的位数确定ROM的大小。
此外，还可以使用RAM（随机存储器）作为微程序存储器，以便在微程序运行中修改微指令。
为了提高微程序控制器的执行效率，还可以采用流水线技术，将微程序的执行过程划分为多个阶段，并在流水线中同时执行多条指令的微程序。
微程序控制器的设计与实现对计算机系统的性能有着重要的影响。
首先，微程序控制器可以将指令执行过程分解成多个微指令，使得每个微指令只包含一个简单的控制动作，从而提高了指令执行的精确性和可靠性。
其次，微程序控制器对指令执行的控制粒度更细，可以实现更灵活的指令调度和并行处理，提高了指令级并行性。
此外，微程序控制器还可以根据指令的类型、频率和资源需求等特点，进行自适应的指令调度和资源分配，进一步提高系统的性能。
在评价微程序控制器的效果时，需要考虑其控制精确性、执行效率、资源利用率等方面的指标。
控制精确性是指微程序控制器是否能够准确执行指令的操作，以及是否能够正确处理异常情况和中断请求。
执行效率是指微程序控制器每秒钟能够执行多少条指令，衡量了微程序控制器的性能优劣。
微程序控制器的设计与实现
微程序控制器的设计与实现微程序控制器是一种基于微程序的控制器，它通过微指令序列来控制计算机的执行流程。
本文将详细介绍微程序控制器的设计与实现。
一、引言微程序控制器是计算机中重要的控制单元之一，它负责将指令转换为微指令序列，并控制计算机的执行流程。
微程序控制器的设计与实现是计算机体系结构中的关键问题之一，本文将从微程序控制器的设计原理、设计方法和实现步骤等方面进行详细介绍。
二、微程序控制器的设计原理1. 微程序控制器的基本原理微程序控制器是一种通过微指令序列来控制计算机的执行流程的控制器。
它将指令的操作码作为输入，通过查找微程序存储器中的微指令序列，生成控制信号，控制计算机的各个部件进行相应的操作。
2. 微程序控制器的工作原理微程序控制器的工作原理是将指令的操作码作为输入，通过查找微程序存储器中的微指令序列，生成控制信号，控制计算机的各个部件进行相应的操作。
微程序存储器中存储了一系列微指令，每个微指令对应一个操作，通过顺序执行这些微指令，实现对计算机的控制。
三、微程序控制器的设计方法1. 微程序控制器的设计流程微程序控制器的设计流程包括以下几个步骤：（1）确定指令集和操作码：根据计算机的需求确定指令集和操作码。
（2）设计微指令格式：根据指令集和操作码设计微指令的格式，包括操作类型、操作数等。
（3）设计微指令序列：根据指令集和操作码设计微指令序列，确定每个微指令对应的操作。
（4）设计微程序存储器：根据微指令序列设计微程序存储器，将微指令序列存储在微程序存储器中。
（5）生成控制信号：根据微指令序列和输入的操作码，通过查找微程序存储器，生成相应的控制信号。
（6）验证和调试：对设计的微程序控制器进行验证和调试，确保其正常工作。
2. 微程序控制器的设计方法微程序控制器的设计方法包括水平微程序控制器和垂直微程序控制器两种。
（1）水平微程序控制器：水平微程序控制器将微指令序列分为多个水平层次，每个水平层次对应一个微指令。
微程序控制器的设计与实现
微程序控制器的设计与实现
微程序控制器是一种用于控制微程序的硬件设备，它通常由控制存储器、控制
逻辑和时序电路组成。
微程序控制器的设计与实现可以分为以下几个步骤：
1. 确定微指令的格式：微指令是微程序的最小执行单位，包含了一系列控制信号，用于控制计算机的各个部件。
在设计微程序控制器之前，需要确定微指令的格式，包括控制信号的位数和编码方式。
2. 设计控制存储器：控制存储器用于存储微程序，每一个微指令对应一个存储
单元。
在设计控制存储器时，需要确定存储单元的数量和位数，以及存储单元的编址方式。
3. 设计控制逻辑：控制逻辑用于根据当前微指令和计算机的状态生成控制信号。
在设计控制逻辑时，需要根据微指令的格式和计算机的功能要求，确定各个控制信号的生成方式和逻辑关系。
4. 设计时序电路：时序电路用于控制微程序的执行顺序和时序要求。
在设计时
序电路时，需要考虑微指令的执行时间和时序要求，确保微程序的执行顺序和时序满足计算机的功能要求。
5. 实现微程序控制器：根据上述设计结果，可以开始实现微程序控制器。
实现
过程包括选择适当的集成电路、设计电路图、布线和焊接等步骤。
6. 调试和测试：完成微程序控制器的实现后，需要进行调试和测试，确保其功
能和性能符合设计要求。
调试和测试过程包括功能验证、时序分析和性能评估等步骤。
总之，微程序控制器的设计与实现需要进行微指令格式的确定、控制存储器的
设计、控制逻辑的设计、时序电路的设计、微程序控制器的实现以及调试和测试等步骤。
这些步骤需要根据计算机的功能要求和设计约束进行综合考虑和实现。
微程序实验报告
一、实验目的1. 理解微程序设计的基本原理和方法。
2. 掌握微程序控制器的设计方法。
3. 提高对计算机组成原理和汇编语言的理解。
二、实验环境1. 操作系统：Windows 102. 开发工具：Keil uVision53. 实验平台：STM32F103C8T6三、实验内容1. 微程序控制器的设计2. 微程序指令集的设计3. 微程序的编译与仿真四、实验步骤1. 微程序控制器的设计（1）确定微程序控制器的基本结构，包括控制单元、指令寄存器、地址计数器、微指令寄存器等。
（2）设计控制单元，实现微指令译码和操作控制功能。
（3）编写微指令序列，实现所需的功能。
2. 微程序指令集的设计（1）根据实验需求，设计微程序指令集，包括指令格式、操作码和操作数。
（2）编写微指令编码表，实现指令集的编码。
3. 微程序的编译与仿真（1）编写微程序代码，实现微程序的功能。
（2）将微程序代码编译成机器代码。
（3）在仿真软件中加载编译后的机器代码，进行仿真实验。
五、实验结果与分析1. 微程序控制器设计结果根据实验需求，设计了一个具有8级微程序的控制器。
控制器包括控制单元、指令寄存器、地址计数器、微指令寄存器等模块。
控制单元根据微指令译码和操作控制信号，实现对微程序的操作。
2. 微程序指令集设计结果根据实验需求，设计了以下微程序指令集：- 立即数加载指令：将立即数加载到指定寄存器。
- 寄存器加载指令：将寄存器内容加载到指定寄存器。
- 立即数存储指令：将立即数存储到指定内存地址。
- 寄存器存储指令：将寄存器内容存储到指定内存地址。
- 立即数加法指令：将立即数与寄存器内容相加，结果存储到寄存器。
- 寄存器加法指令：将寄存器内容与另一个寄存器内容相加，结果存储到寄存器。
- 立即数减法指令：将立即数与寄存器内容相减，结果存储到寄存器。
- 寄存器减法指令：将寄存器内容与另一个寄存器内容相减，结果存储到寄存器。
3. 微程序编译与仿真结果在仿真软件中加载编译后的机器代码，进行仿真实验。
微程序控制器设计与实现
微程序控制器设计与实现一、引言微程序控制器是一种用于实现计算机指令执行的控制单元，它通过微指令的方式来控制计算机的操作。
本文将详细介绍微程序控制器的设计与实现，包括设计原理、实现步骤和性能评估等方面的内容。
二、设计原理微程序控制器的设计原理主要包括微指令的编码和解码、微指令存储器的设计、微指令的执行等方面。
1. 微指令的编码和解码微指令是对计算机指令进行细化和抽象的表示形式，它由一系列控制信号组成。
在微程序控制器中，需要将每个微指令编码为一个唯一的二进制码，并通过解码器将二进制码转换为相应的控制信号。
2. 微指令存储器的设计微指令存储器是存储微指令的关键组件，它通常由一组存储单元组成，每个存储单元存储一个微指令。
微指令存储器的设计需要考虑存储容量、读写速度和可靠性等因素。
3. 微指令的执行微指令的执行是微程序控制器的核心功能，它通过控制信号的传递和处理来实现计算机指令的执行。
在执行过程中，需要根据当前指令的操作码和操作数，从微指令存储器中读取相应的微指令，并按照微指令的要求执行相应的操作。
三、实现步骤微程序控制器的设计与实现可以按照以下步骤进行：1. 确定指令集和指令格式根据计算机的需求和应用场景，确定需要支持的指令集和指令格式。
指令集和指令格式的确定将直接影响微程序控制器的设计和实现。
2. 编码和解码微指令根据指令集和指令格式，设计并实现微指令的编码和解码逻辑。
编码和解码逻辑需要将指令转换为相应的微指令，并将微指令转换为控制信号。
3. 设计微指令存储器根据微指令的数量和存储要求，设计并实现微指令存储器。
微指令存储器的设计需要考虑存储容量、读写速度和可靠性等因素。
4. 实现微指令的执行逻辑根据微指令的要求，设计并实现微指令的执行逻辑。
执行逻辑需要根据当前指令的操作码和操作数，从微指令存储器中读取相应的微指令，并按照微指令的要求执行相应的操作。
5. 验证和调试微程序控制器在实现过程中，需要对微程序控制器进行验证和调试。
微程序控制器设计与实现
微程序控制器设计与实现微程序控制器是一种用于控制计算机指令执行的重要组件，它通过微指令序列来实现对计算机硬件的控制。
本文将探讨微程序控制器的设计和实现。
一、微程序控制器的概念和作用微程序控制器是一种基于微指令的控制方式，它将复杂的指令执行过程分解成一系列微操作，并通过微指令序列来控制计算机硬件的工作。
微程序控制器的主要作用是实现指令的解码和执行，并且具有高度的灵便性和可扩展性。
二、微程序控制器的设计原理微程序控制器的设计主要包括微指令的编码和微指令存储器的设计。
微指令的编码可以采用二进制编码或者是一种更高级的编码方式，如微指令格式。
微指令存储器可以采用ROM或者RAM的形式，其中ROM存储的是固定的微指令序列，而RAM则可以根据需要进行动态修改。
三、微程序控制器的实现方法微程序控制器的实现可以采用硬连线方式或者微指令存储器方式。
硬连线方式是将微指令的编码直接与控制信号相连，实现对硬件的控制。
而微指令存储器方式则是将微指令存储在微指令存储器中，通过读取存储器中的微指令来实现对硬件的控制。
四、微程序控制器的优点和局限性微程序控制器相对于硬连线方式的控制具有以下优点：首先，微程序控制器可以实现指令的动态修改，从而提高了计算机的灵便性和可扩展性；其次，微程序控制器可以将复杂的指令执行过程分解成一系列微操作，使得指令的执行更加高效。
然而，微程序控制器也存在一些局限性，如微指令存储器的容量限制和微指令的执行速度较慢等。
五、微程序控制器的应用领域微程序控制器广泛应用于计算机系统的控制单元中，如CPU、GPU等。
它可以实现对指令执行的精确控制，并且可以根据不同的应用需求进行灵便的定制。
六、微程序控制器的发展趋势随着计算机技术的不断发展，微程序控制器也在不断演化。
未来的微程序控制器可能会采用更高级的编码方式和更快的存储器技术，以提高指令的执行效率和系统的性能。
总结：微程序控制器是一种重要的计算机控制方式，它通过微指令序列来实现对计算机硬件的控制。
微程序控制器设计
微程序控制器设计1.指令译码：首先，需要对指令进行译码，将机器指令转化为对应的微指令。
这一步骤通常使用逻辑门电路进行实现，其中每个指令对应一个逻辑门电路。
2.微指令设计：设计微指令的具体内容，包括指令的操作码以及对应的控制信号。
3.状态机设计：微程序控制器中使用状态机来控制指令的执行。
状态机设计需要明确每个状态的过渡条件和对应的执行操作。
状态机通常使用状态转换表或状态转换图进行表示。
4.控制存储器设计：控制存储器存储微指令，每个微指令对应一个控制存储器单元。
控制存储器的设计需要考虑容量和访问速度等因素。
5.控制信号发生器设计：控制信号发生器根据微指令产生对应的控制信号，用于控制计算机硬件的操作。
设计微程序控制器的过程可以简化为以下几个步骤：1.确定指令集：根据计算机体系结构的需求，确定设计所需要支持的指令集。
2.指令译码：对所支持指令进行译码，将机器指令转化为对应的微指令。
3.微指令设计：设计每个微指令的操作码和对应的控制信号。
每个微指令应当包含所有需要执行的操作，如读取数据、运算、存储结果等。
4.状态机设计：设计状态机的状态和状态之间的过渡条件。
每个状态应当对应一个微指令。
5.控制存储器设计：设计控制存储器的结构和容量。
每个控制存储器单元存储一个微指令。
6.控制信号发生器设计：根据当前微指令产生对应的控制信号。
这可以通过逻辑门电路来实现。
7.仿真和验证：使用计算机仿真软件对微程序控制器进行仿真和验证，确保设计的正确性和稳定性。
8.硬件实现：将设计好的微程序控制器转化为实际的硬件电路。
这一步需要进行电路设计和布线等工作。
总结起来，微程序控制器设计是一个复杂且关键的过程，需要深入了解计算机体系结构和指令集。
设计过程中需考虑指令译码、微指令设计、状态机设计、控制存储器设计和控制信号发生器设计等关键因素。
在设计完成后需要进行仿真和验证，并最终实现为实际的硬件电路。
通过合理的设计和实现，可以实现高效的微程序控制器，提升计算机整体性能。
微程序控制实验报告
微程序控制实验报告微程序控制实验报告引言：微程序控制是一种通过微指令序列来控制计算机硬件的方法。
通过将指令的操作码映射到微指令序列，可以实现复杂的指令执行过程。
本实验旨在通过设计和实现一个简单的微程序控制器，加深对微程序控制原理的理解。
一、实验目的本实验的主要目的是设计和实现一个8位微程序控制器。
通过该实验，我们将能够：1. 理解微程序控制的工作原理；2. 掌握微程序控制器的设计方法；3. 学习如何使用微指令序列来控制计算机硬件。
二、实验原理微程序控制是一种基于微指令的控制方式，它将指令的操作码映射到一组微指令序列。
这些微指令序列定义了计算机硬件在执行指令过程中的控制信号。
通过微指令序列，我们可以实现复杂的指令执行过程，如数据传输、算术逻辑运算、分支跳转等。
三、实验设计本实验中，我们设计了一个简单的8位微程序控制器。
该控制器包括以下几个模块：1. 指令寄存器（IR）：用于存储当前执行的指令；2. 指令译码器（ID）：将指令的操作码解码为微指令地址；3. 微指令存储器（MS）：存储微指令序列；4. 控制信号发生器（CG）：根据微指令地址生成控制信号；5. 数据通路（DP）：执行指令的计算机硬件。
四、实验步骤1. 设计微指令序列：根据指令集的要求，设计一组微指令序列，包括数据传输、算术逻辑运算、分支跳转等操作。
2. 实现微指令存储器：使用存储器芯片或其他逻辑门电路实现微指令存储器，并将微指令序列存储其中。
3. 实现指令译码器：设计指令译码器，将指令的操作码解码为微指令地址。
4. 实现控制信号发生器：根据微指令地址生成控制信号，控制数据通路的操作。
5. 实现数据通路：根据指令要求，设计并实现数据通路，包括寄存器、算术逻辑单元等。
6. 连接各个模块：将指令寄存器、指令译码器、微指令存储器、控制信号发生器和数据通路连接起来，形成一个完整的微程序控制器。
五、实验结果与分析经过实验，我们成功实现了一个简单的8位微程序控制器。
微程序控制实验报告
微程序控制实验报告微程序控制实验报告一、引言微程序控制是一种基于微指令的计算机控制方式，它将指令的执行过程细化为一系列微操作，通过微指令控制单元来实现。
本实验旨在通过设计和实现一个简单的微程序控制器，加深对微程序控制原理的理解。
二、实验目的1. 掌握微程序控制的基本原理；2. 熟悉微程序控制器的设计和实现方法；3. 实践运用微程序控制器设计一个简单的计算器。
三、实验原理微程序控制器由微指令存储器、微程序计数器、微指令译码器和控制逻辑组成。
微指令存储器存储了一系列微指令，每个微指令对应一个微操作。
微程序计数器用于指示当前执行到的微指令地址。
微指令译码器负责将微指令转换为控制信号，控制逻辑根据控制信号来控制计算机各个部件的工作。
四、实验步骤1. 设计微指令集：根据计算器的功能需求，设计一套适合的微指令集，包括算术运算、存储器读写等操作。
2. 编写微指令存储器的初始化程序：将设计好的微指令集存储在微指令存储器中，为后续的微程序执行做准备。
3. 实现微程序计数器：设计一个计数器电路，用于指示当前执行到的微指令地址，并实现计数器的自增和重置功能。
4. 设计微指令译码器：根据微指令的格式和编码规则，设计一个译码器电路，将微指令转换为控制信号。
5. 实现控制逻辑：根据微指令的控制信号，设计一个控制逻辑电路，控制计算器各个部件的工作。
6. 连接和调试：将各个部件按照设计连接起来，并进行调试和测试，确保微程序控制器能够正常工作。
五、实验结果与分析经过实验，我们成功实现了一个简单的微程序控制器，并用它设计了一个计算器。
该计算器能够进行基本的算术运算和存储器读写操作。
在实验过程中，我们发现微程序控制器的设计和实现相对复杂，需要充分考虑微指令的设计和控制逻辑的编写。
同时，微程序控制器的执行效率相对较低，对于复杂的程序，可能需要较长的执行时间。
六、实验总结通过本次实验，我们深入了解了微程序控制的原理和实现方法。
微程序控制器是一种灵活且可扩展的控制方式，可以根据不同的需求设计不同的微指令集和控制逻辑，具有一定的通用性。
微程序设计和微控制器组成
对应 STA 操作的微程序
• 控制存储器 控制存储器用来存放实现全部指令系统的微程序， 它是一种只读存储器。一旦微程序固化，机器运行时 则只读不写。其工作过程是：每读出一条微指令，则 执行这条微指令；接着又读出下一条微指令，又执行 这一条微指令……。读出一条微指令并执 行微指令的 时间总和称为一个微指令周期。通常，在串行方式的 微程序控制器中，微指令周期就是只读存储器的工作 周期。控制存储器的字长就是微指令字的长度，其存 储容量视机器指令系统而定，即取决于微程序的数量。 对控制存储器的要求是速度快，读出周期要短。
7. 后续微指令地址形成方式原理图
OP 微地址 形成部件
分支 逻辑
IR
微程序入口 标志 …
地址 选择
多路选择 +1
控制信号 … CMDR
转移方式 下地址
CMAR
控制存储器
地址译码
实验箱微控制器的地址转移逻辑
微控制器的组成及工作原理
• 微程序控制器原理框图
存放实现 全部指令 系统的微 程序，是 一种只读 型存储器。 主要由控制存储器、微指令寄 存器和地址转移逻辑三大部分 组成。微指令寄存器包括：微 地址和微命令寄存器。
控制信号
…
下地址
操作控制
速度最快
某位为 “1” 表示该控制信号有效
2. 字段直接编码方式
将微指令的控制字段分成若干 “段”， 每段经译码后发出控制信号
控制信号 … 译码 … 译码 … 译码
显式编码 微程序执行速度较慢
下地址
操作控制
每个字段中的命令是 互斥 的
缩短 了微指令 字长，增加 了译码 时间
• 微指令寄存器 微指令寄存器用来存放由控制存储器读出的一条微 指令信息。其中微地址寄存器决定将要访问的下一条 微指令的地址，而微命令寄存器则保存一条微指令的 操作控制字段和判别测试字段的信息。
微程序控制器组与微程序设计实验报告
数学学院实验报告课程名称：计算机组成原理Array实验项目名称：微程序控制器组成与微程序设计实验一、实验目的(1) 掌握微程序控制器的组成原理。
(2) 掌握微程序的编制、写入，观察微程序的运行过程。
二、实验设备与器件PC机一台，TD-CMA实验系统一套。
三、实验原理微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列，完成数据传送和各种处理操作。
它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。
这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。
微程序存储在一种专用的存储器中，称为控制存储器,微程序控制器原理框图如图3-2-1所示。
图3-2-1 微程序控制器组成原理框图控制器是严格按照系统时序来工作的，因而时序控制对于控制器的设计是非常重要的，从前面的实验可以很清楚地了解时序电路的工作原理，本实验所用的时序由时序单元来提供，分为四拍TS1、TS2、TS3、TS4，时序单元的介绍见附录2。
微程序控制器的组成见图3-2-2，其中控制存储器采用3片2816的E2PROM，具有掉电保护功能，微命令寄存器18位，用两片8D触发器（273）和一片4D（175）触发器组成。
微地址寄存器6位，用三片正沿触发的双D触发器（74）组成，它们带有清“0”端和预置端。
在不判别测试的情况下，T2时刻打入微地址寄存器的内容即为下一条微指令地址。
当T4时刻进行测试判别时，转移逻辑满足条件后输出的负脉冲通过强置端将某一触发器置为“1”状态，完成地址修改。
图3-2-2 微程序控制器原理图在实验平台中设有一组编程控制开关KK3、KK4、KK5（位于时序与操作台单元），可实现对存储器（包括存储器和控制存储器）的三种操作：编程、校验、运行。
考虑到对于存储器（包括存储器和控制存储器）的操作大多集中在一个地址连续的存储空间中，实验平台提供了便利的手动操作方式。
微程序设计技术和微程序控制器
2
根据机器指令的操作码，得到相应机
器指令的微程序入口。
逐条取出微指令，完成相关微操作控制。
3
4
执行下一条机器指令。
微程序设计技术和微程序控制器
1.2 微程序控制器
1
串行执行方式
2
并行执行方式
微程序设计技术和微程序控制器
微程序设计技术和微程序控制器
1.1 微程序设计技术
1. 控制字 2. 微命令 3. 微地址 4. 微指令
表征微操作控制要求的字，称为控制字（Cபைடு நூலகம்）
把用来完成像打开和关闭控制门这样一类最基本操 作动作的信号称为微命令
给每个存放控制字的单元都赋以“地址”，此地 址称为“微地址”
具有微地址的控制字称为“微指令”
在微指令字的格式中，增设下地址字段 之后，就用微地址寄存器（μAR）取代 程序计数器
字段1 字段2 字段3 … NAF（下地址字段
微程序设计技术和微程序控制器
1.2 微程序控制器
微程序设计技术和微程序控制器
1.2 微程序控制器
从控制存储器中运行取指令微程序，
1 完成从主存储器中取得机器指令的工作。
5. 微程序 6. 微周期
一系列微指令的有序集合构成微程序
微周期就是从控制存储器中读出一条微指令并执行 相应操作所需要的时间
微程序设计技术和微程序控制器
1.1 微程序设计技术
1. 直接控制法 2. 最短编译法 3. 字段编译法
字段直 接编译 法
字段间 接编译 法
字段直接编译法 字 段 间 接 编 译 法
当操作码的位数与位置都不固定时，通 常的方法是采用PLA事项
微程序设计技术和微程序控制器
1.1 微程序设计技术
微程序控制的运算器设计
微程序控制的运算器设计以微程序控制的运算器设计为题，我们将探讨微程序控制下的运算器设计及其优势。
一、引言随着计算机技术的不断发展，运算器作为计算机的核心部件之一，其设计和性能对整个计算机的运行速度和效率起着至关重要的作用。
微程序控制是一种常见的运算器设计方法，它通过微指令来控制运算器的操作，具有灵活性高、易于扩展和调试等优点。
二、微程序控制的基本原理在微程序控制下，运算器的控制逻辑由一组微指令来指导。
每条微指令包含了运算器的控制信号，通过微程序的执行，可以完成运算器的各种操作。
微程序通常由微指令存储器和微指令控制器两部分组成。
微指令存储器用于存储微指令序列，每条微指令对应一个操作，包括算术逻辑运算、数据传输等。
微指令控制器则根据指令寄存器中的指令地址，从微指令存储器中读取相应的微指令，并将控制信号送到运算器的各个功能模块，实现相应的操作。
三、微程序控制的优势1. 灵活性高：微程序控制使得运算器的功能可以通过修改微指令序列来扩展或修改，而无需对硬件进行改动。
这使得运算器的功能可以根据需求进行定制，适应不同的应用场景。
2. 易于扩展和调试：微程序控制下的运算器通过修改微指令序列就能实现新的功能，而无需对硬件进行改动。
这大大减少了修改和调试的难度，提高了开发效率。
3. 高效的指令执行：微程序控制可以将复杂的指令分解成多个微指令，每个微指令只完成一个简单的操作，这样可以提高指令的执行效率。
4. 可靠性强：微程序控制下的运算器通过微指令控制器来执行微指令，控制逻辑清晰，操作可靠。
同时，微指令存储器可以实现冗余备份，提高系统的可靠性。
四、微程序控制的设计过程微程序控制的设计过程主要包括以下几个步骤：1. 确定运算器的功能需求：根据具体的应用场景，确定运算器需要具备哪些功能，如加法、减法、乘法、除法、逻辑运算等。
2. 制定微指令的格式：根据运算器的功能需求，确定微指令的格式，包括操作码、地址码等。
3. 设计微指令序列：根据运算器的功能需求和微指令的格式，设计微指令序列，确保每条微指令都能正确执行所需的操作。
