电动机种类和形式的选择

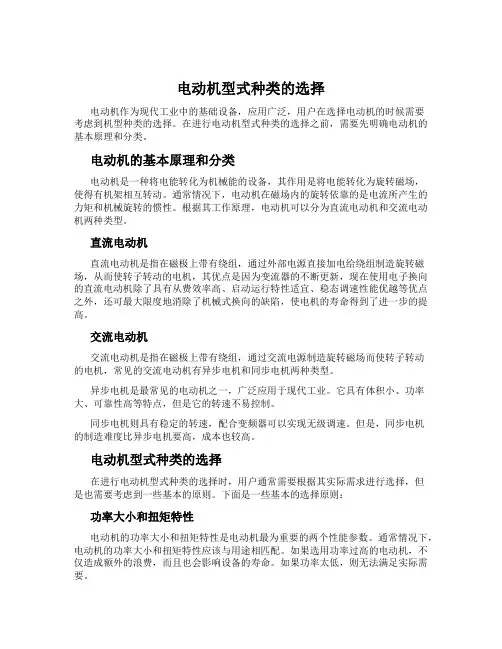

电动机型式种类的选择
电动机型式种类的选择电动机作为现代工业中的基础设备，应用广泛，用户在选择电动机的时候需要考虑到机型种类的选择。
在进行电动机型式种类的选择之前，需要先明确电动机的基本原理和分类。
电动机的基本原理和分类电动机是一种将电能转化为机械能的设备，其作用是将电能转化为旋转磁场，使得有机架相互转动。
通常情况下，电动机在磁场内的旋转依靠的是电流所产生的力矩和机械旋转的惯性。
根据其工作原理，电动机可以分为直流电动机和交流电动机两种类型。
直流电动机直流电动机是指在磁极上带有绕组，通过外部电源直接加电给绕组制造旋转磁场，从而使转子转动的电机，其优点是因为变流器的不断更新，现在使用电子换向的直流电动机除了具有从费效率高、启动运行特性适宜、稳态调速性能优越等优点之外，还可最大限度地消除了机械式换向的缺陷，使电机的寿命得到了进一步的提高。
交流电动机交流电动机是指在磁极上带有绕组，通过交流电源制造旋转磁场而使转子转动的电机，常见的交流电动机有异步电机和同步电机两种类型。
异步电机是最常见的电动机之一，广泛应用于现代工业。
它具有体积小、功率大、可靠性高等特点，但是它的转速不易控制。
同步电机则具有稳定的转速，配合变频器可以实现无级调速。
但是，同步电机的制造难度比异步电机要高，成本也较高。
电动机型式种类的选择在进行电动机型式种类的选择时，用户通常需要根据其实际需求进行选择，但是也需要考虑到一些基本的原则。
下面是一些基本的选择原则：功率大小和扭矩特性电动机的功率大小和扭矩特性是电动机最为重要的两个性能参数。
通常情况下，电动机的功率大小和扭矩特性应该与用途相匹配。
如果选用功率过高的电动机，不仅造成额外的浪费，而且也会影响设备的寿命。
如果功率太低，则无法满足实际需要。
环境和使用要求电动机的使用环境和使用要求是对电动机类型进行选择的另一个重要因素。
如果工作环境中存在湿度和腐蚀等危险因素，应选择防护等级高的电动机，而在工作状态下温度过高的情况下应该选择能够承受高温的电动机。
常用电机的种类和用途
常用电机的种类和用途一、直流电机1. 制动器•用途：直流电机制动器广泛应用于电梯、起重机、轨道交通等设备中，用于实现停车和制动控制。
•特点：具有快速反应、可靠性高、制动力矩稳定等特点。
2. 扇形电机•用途：扇形电机主要用于风扇、空调等家用电器中，用于产生风力或气流。
•特点：体积小、噪音低、节能高效。
3. 舵机•用途：舵机广泛应用于机器人、遥控模型等领域，用于控制机械臂、舵面等部件的运动。
•特点：具有高精度、快速响应、稳定性好等特点。
4. 无刷直流电机•用途：无刷直流电机主要应用于电动工具、家电、汽车等领域，用于实现动力传输。
•特点：寿命长、效率高、无电刷磨损等优点。
二、交流电机1. 感应电动机•用途：感应电动机广泛应用于工业生产中的泵、风机、压缩机等设备，用于驱动机械运动。
•特点：结构简单、可靠性高、维护成本低等特点。
•用途：同步电动机主要应用于电力系统中的发电机、水泵等设备，用于产生电能或驱动机械。
•特点：运行稳定、功率因数高、调速性能好等优点。
3. 阻抗式电动机•用途：阻抗式电动机主要用于家庭电器中的洗衣机、冰箱等设备，用于驱动转动部件。
•特点：体积小、噪音低、节能高效等特点。
4. 电磁矩电动机•用途：电磁矩电动机广泛应用于机床、冶金设备等领域，用于实现精密控制和高速运动。
•特点：响应速度快、控制精度高、负载能力强等优点。
三、步进电机1. 单相步进电机•用途：单相步进电机主要用于家用电器中的微波炉、洗衣机等设备，用于驱动转盘、搅拌器等部件。
•特点：结构简单、成本低、控制方便等特点。
2. 二相步进电机•用途：二相步进电机广泛应用于打印机、数码相机等设备，用于精确定位和控制转动角度。
•特点：精度高、运行平稳、响应速度快等优点。
3. 三相步进电机•用途：三相步进电机主要应用于纺织、印刷等行业的机械设备中，用于实现精密控制和高速运动。
•特点：输出扭矩大、运行平稳、控制精度高等特点。
•用途：四相步进电机广泛应用于数控机床、光纤设备等领域，用于实现高精度的定位和控制。
电动机种类的介绍和选型
电动机种类的介绍和选型电动机是将电能转化为机械能的装置，广泛应用于各个领域，如工业、交通、农业、家居等。
根据不同的使用需求，电动机有多种不同的种类和类型。
本文将介绍常见的电动机种类以及选择的一些建议。
1. 直流电动机（DC motor）：直流电动机是最常见的一种电动机，它以直流电源为供电方式。
根据不同的励磁方式，直流电动机又可分为分别励磁、串联励磁、并联励磁和复合励磁等。
直流电动机具有起动扭矩大、调速范围广、响应快等特点，广泛应用于起动和调速要求较高的应用场景。
2. 交流异步电动机（AC induction motor）：交流异步电动机以交流电源为供电方式，是最常用的电动机之一、它具有结构简单、制造成本较低的优点。
交流异步电动机根据转子结构的不同，又可以分为鼠笼式和抽极式两种。
鼠笼式交流异步电动机是最常用的类型，适用于一般的工业和家用设备。
3. 交流同步电动机（AC synchronous motor）：交流同步电动机与交流异步电动机相比，具有固定转速和较高的效率。
它可以通过外部励磁方式实现调速，因此适用于对转速要求较高的应用场景，如工厂的机床、风力发电机组等。
4. 无刷直流电动机（Brushless DC motor）：无刷直流电动机是一种采用电子控制器替代机械换向器的电动机。
它具有无刷结构、高效率、低噪音、寿命长的优点，适用于需要高性能和长寿命的应用场景，如电动车辆、无人机等。
5. 步进电动机（Stepper motor）：步进电动机是一种转动相对精确的电动机。
它通过控制电机驱动器的脉冲信号来使电机转动，每接收一个脉冲信号，电机转动一个步距角。
步进电动机具有精确位置控制、低速大扭矩等特点，适用于需要高精度定位的应用场景，如3D打印机、纺织机械等。
选择电动机时，需要根据具体的应用需求和环境条件综合考虑以下几点：1.功率需求：根据应用场景和设备的功率需求，选择适合的电机功率。
功率过大会造成能源浪费，功率过小则无法满足设备的需求。
电机的种类与应用
电机的种类与应用引言电机是将电能转化为机械能的设备，广泛应用于各个领域。
随着科技的发展，电机的种类越来越多样化，并且在不同领域有着不同的应用。
本文将介绍几种常见的电机种类及其实际应用情况，包括直流电动机、交流异步电动机、步进电动机和直线电机。
直流电动机应用背景直流电动机是最早被发明和广泛应用的一种电动机。
它具有结构简单、控制方便等优点，因此在许多领域得到了广泛应用。
应用过程工业自动化直流电动机在工业自动化方面得到了广泛应用。
例如，在生产线上，直流电动机被用于驱动输送带、搬运设备等，实现物料的自动输送和装卸。
交通运输直流电动机在交通运输领域也有重要应用。
例如，在地铁、有轨电车中，直流电动机被用于驱动列车行驶。
此外，在汽车中，直流电动机被作为起动机和发电机使用。
家用电器直流电动机在家用电器中也有广泛应用。
例如，吸尘器、洗衣机、风扇等家用电器中的马达大多采用直流电动机。
直流电动机具有启动转矩大、控制方便等优点，能够满足不同领域的需求。
其应用效果如下：•在工业自动化领域，直流电动机的高启动转矩可实现物料的快速输送和装卸。
•在交通运输领域，直流电动机的高转矩和调速性能能够确保列车平稳行驶。
•在家用电器领域，直流电动机的小体积和低噪音特点使得家用电器更加便携且静音。
交流异步电动机应用背景交流异步电动机是目前最常见的一种电动机。
它具有结构简单、成本低等优点，并且适合于大功率应用。
应用过程工业设备交流异步电动机在工业设备中得到了广泛应用。
例如，在水泵、风扇、压缩机等设备中，交流异步电动机被用于驱动旋转部件，实现设备的正常运转。
电力系统交流异步电动机在电力系统中也有重要应用。
例如，在发电厂中，交流异步电动机被用于驱动发电机，将机械能转化为电能。
此外，在输电线路上，交流异步电动机被用于驱动输电塔的旋转部件。
家庭生活交流异步电动机在家庭生活中也有一定的应用。
例如，在空调、冰箱、洗衣机等家用电器中，交流异步电动机被用于驱动压缩机、风扇等部件。
机械设计课程设计电动机的选择
机械设计课程设计电动机的选择随着工业技术的不断发展和进步，机械设计课程已经成为越来越多工科院校的重要学科之一。
在机械设计课程中，电动机的选择是一个极为重要且具有挑战性的问题。
本文将围绕着机械设计课程中电动机的选择展开讨论，以期帮助读者更好地理解和运用相关知识。
一、电动机的种类及特性在进行电动机的选择之前，首先需要了解各种类型电动机的特性和适用范围。
当前常见的电动机主要包括直流电动机、异步电动机、同步电动机等。
每种类型的电动机都具有自己的特点和适用场景，在实际应用中需要根据具体情况进行选择。
1.1 直流电动机直流电动机是一种常见的电动机类型，其特点是转速范围广，启动和制动性能好，控制方便。
适用于需要调速和精密控制的场合，例如机床、印刷设备等。
1.2 异步电动机异步电动机又称交流感应电动机，是目前应用最广泛的一种电动机类型。
其特点是结构简单、制造成本低、可靠性高，适用于大部分工业领域。
1.3 同步电动机同步电动机是一种定转速电动机，其特点是高效、运行平稳，适用于需要恒定转速的场合，例如风电、水泵等。
二、电动机选择的影响因素在选择电动机时，需要考虑到多种因素，包括但不限于功率、转速、负载特性、控制方式等。
下面将逐一介绍各个因素对电动机选择的影响。
2.1 功率电动机的功率是一个重要参数，需要根据设计的具体需求来确定。
一般而言，功率越大的电动机可以驱动更大的负载，但也会带来成本和能源利用效率等问题。
2.2 转速转速是影响电动机选择的关键因素之一。
根据设计需求和机械传动系统的匹配，需要选择适合的转速范围的电动机。
2.3 负载特性负载特性是指负载的转矩-转速曲线，不同的负载特性需要选择不同类型的电动机来驱动。
2.4 控制方式不同的控制方式对电动机的选择也有一定影响，例如需要调速和精密控制时，需要选择适合的调速电机或调速器。
2.5 经济性电动机的选择还需要考虑经济性，包括初投资、运行成本和维护成本等。
需要在满足设计要求的前提下，尽量降低成本。
机械设计时选择电动机的方法
机械设计时选择电动机的方法选择电动机时，除了正确的选择功率外，还要根据生产机械的要求及工作环境等，正确的选择电动机的种类、型式、电压和转速。
A 电动机种类的选择：电动机的种类分为直流和交流电动机两大类。
直流电动机又分为他励、并励串励电动机等。
交流电动机又分为笼型、绕线转子异步电动机及同步电动机等。
电动机种类的选择主要是从生产机械对调性能的要求来考虑，例如，对于调速范围、调速精度、调速平滑性、低速运转状态等性能来考虑。
凡是不需要调速的拖动系统，总是考虑采用交流拖动，特别是采用笼型异步电动机。
长期工作、不需要调速、且容量相当大的生产机械，如空气压缩机、球磨机等，往往采用同步电动机拖动，因为它能改善电网的功率因数。
如果拖动系统的调速范围不广，调速级数少，且不需要在低速下长期工作，可以考虑采用交流绕线转子异步电动机或变级调速电动机。
因为目前应用的交流调速范围拖动，大部分由于低速运行时能量损耗大，鼓一般均不宜在低速下长期运行。
对于调速范围宽、调速平滑性要求较高的场合，通常采用支流电动机拖动，或者采用近年来发展起来的交流变频调速电动机拖动。
B电动机型式的选择：各种生产机械的工作环境差异很大，电动机与工作机械也有各种不同的连接方式，所以应当根据具体的生产机械类型、工作环境等特点，来确定电动机的结构型式，如直立式、卧式、开启式、封闭式、防滴式、防暴式等各种型式。
C 电动机容量的选择：（1）等效电流法等效电流法的基本的基本思想是用一个不变的电流Icq来等效实际上变化的负载带暖流，要求在同一个周期内，等效电流Icq与实际变化的负载电流所产生的损耗等。
假定电动机的铁损耗与绕组电阻不e，损耗只与电流的平方成正比，由此可得等效电流为Icq = I12t1+I22t2+…+In2tnt1+t2+…+tn式中，tn为对应负载电流In时的工作时间。
求出Icq后，则选用电动机的额定电流In应大雨或等于Icq。
采用等效电流法时，必须先求出用电流表示的负载图。
电动机种类的介绍和选型
。
A级 105 60 80 E级 120 75 95 B级 130 80 100 F级 155 100 120 H级 180 125 145
Y系列电机型号参数表
非标电机的选型
电动机种类的介绍和选型
电仪——李本龙
一、电动机的种类 1、按工作电源种类划分
• 7、按电机结构尺寸分类，可将电机分为大型、中型、小 型： • 1）16号机座及以上，或机座中心高大于630mm，或者定 子铁心外径大于990mm的，属于大型电动机。 • 2）11～15号机座，或机座中心高在355mm～630mm， 或者定子铁心外径在560～990mm之间的，的属于中型电 动机； • 3）10号及以下机座，机座中心高在80mm～315mm，或 者定子铁心外径在125～560mm之间的，属于小型电动机 ；
4、Y系列普通电动机
• Y系列电机为笼型转子异步电动机。防护等 级为IP44，冷却方法为IC411。适用于驱动 无特殊要求的各种机械设备，如:机床、泵 、风机等。
Y系列电动机的参数和选型
安装式
电机的绝缘等级
电机的绝缘等级电气设备中，绝缘材料是最为薄弱的环节。 绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同 的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备 其耐受高温的能力就有不同。因此一般的电气设备都规定其 工作的最高温度
• 2、变频电机 • 特点：1、具备有启动功能。2、适应不同工况条件下的 频繁变速。3、在一定程度上节能。 • 应用场合：1.包装机械：各类枕式包装机、各类铝塑包 装机、铝塑泡罩包装机、半自动捆包机等。 • 变频器节能主要表现在风机、水泵的应用上。使用变频器 的电机启动电流从零开始，逐渐增加，最大值也不超过额 定电流，减轻了对电网的冲击和对供电容量的要求
三、电动机的选择
电动机的选择
基本原则：
1. 电动机能够完全满足生产机械在机械特性方面的要求。
2. 电动机在工作过程中，其功率能被充分利用。
3. 电动机的结构形式应适合周围环境的条件。
1.电动机额定功率的选择
（1）连续工作制电动机额定功率的选择
1）恒定负载下电动机额定功率的选择
P N——负载功率
P L——电动机的额定功率
2）变化负载下电动机额定功率的选择
周期性变化负载记录图
式中：
P L j—负载的平均功率
P L1、P L2、…、P L n—各段负载的功率
t1、t2、…、t n—各段负载工作所用时间
（2）短期工作制电动机额定功率的选择
选择电动机的额定功率P N只要不小于负载功率P L
即可，即满足P N ≥ P L。
（3）周期性断续工作制电动机额定功率的选择
周期性断续工作制电动机功率的选择方法和连续工作制变化负载下的功率选择相类似。
当负载持续率FC≤10％时，按短期工作制选择；当负载持续率FC≥70％时，可按长期工作制选择。
2.电动机额定电压的选择
电动机额定电压要与现场供电电网电压等级相符。
3.电动机额定转速的选择
额定功率相同的电动机，转速高的电动机尺寸小。
4.电动机种类的选择
（1）三相笼型异步电动机
（2）三相绕线转子异步电动机
（3）三相同步电动机
（4）直流电动机
5.电动机形式的选择。
电动机的种类及其优缺点
电动机的种类及其优缺点（一）目的意义为了了解电动机的种类以及根据种类及其优缺点在现实应用中更加合理经济的选择电动机。
（二）电动机的划分1.按工作电源种类划分电动机：（1）直流电动机：无刷直流电动机铝镍钴永磁直流电动机有刷直流电动机：永磁直流电动机：稀土永磁直流电动机铁氧体永磁直流电动机电磁直流电动机：串励直流电动机并励直流电动机他励直流电动机复励直流电动机（2）交流电动机：单相电动机三相电动机按结构和工作原理划分电动机：（1）直流电动机（2）异步电动机：感应电动机：单相异步电动机三相异步电动机罩极异步电动机交流换向器电动机：单向串励电动机交直流两用电动机推斥电动机（3）同步电动机：永磁同步电动机磁阻同步电动机磁滞同步电动机按启动与运行方式划分电动机：电容启动式单相异步电动机电容运转式单相异步电动机电容启动运转式单相异步电动机分项式单相异步电动机按转子的结构划分电动机：鼠笼式异步电动机绕线型异步电动机按用途划分电动机：驱动用电动机：电动工具用电动机家用电动机通用小型机械设备用电动机控制用电动机：步进电动机伺服电动机按运转速度划分电动机：（1）低速电动机：齿轮减速电动机电磁减速电动机力矩电动机（2）高速电动机：爪极电动机（3）恒速电动机：有极恒速电动机无极恒速电动机（4）调速电动机：有极变速电动机无极变速电动机电磁调速电动机直流调速电动机Pwm调速电动机开关磁阻调速电动机按电机结构尺寸分类，可将电机分为大型、中型、小型1）16号机座及以上，或机座中心高大于630mm，或者定子铁心外径大于990mm的，属于大型电动机。
2）11～15号机座，或机座中心高在355mm～630mm，或者定子铁心外径在560～990mm之间的，的属于中型电动机；3）10号及以下机座，机座中心高在80mm～315mm，或者定子铁心外径在125～560mm之间的，属于小型电动机；（三）部分电动机的优缺点1.永磁同步电动机特点：永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比它没有直流电机的换向器和电刷等缺点。
电机分类
电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。
它的主要作用是利用机械能转化为电能。
一、电机分类：1．按工作电源种类划分：可分为直流电机和交流电机。
1.1直流电动机按工作原理可划分：无刷直流电动机和有刷直流电动机。
1.2其中交流电机还可分：单相电机和三相电机。
2．按结构和工作原理划分：可分为直流电动机、（交流）异步电动机、（交流）同步电动机。
3．控制用电动机又划分：步进电动机和伺服电动机等。
步进电机是一种把电脉冲信号转变成直线位移或角位移的元件，每输入一个脉冲，步进电机就前进一步．因此，其直线位移或角位移与脉冲数成正比；线速度或转速与脉冲频率成正比．它广泛用于数控机床，绘图机，轧钢机的自动控制及自动记录仪表中．步进电动机的种类很多．按运动方式可分为旋转运动，直线运动和平面运动等几种；按工作原理可分反应式，永磁式和永磁感应式几种．异步电动机的转子转速总是略低于旋转磁场的同步转速。
同步电动机的转子转速与负载大小无关而始终保持为同步转速。
二、电机的选择：要正确选择电动机的功率，必须经过以下计算或比较：(1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率P(kw)： P=P1/n1n2 式中 n1为生产机械的效率；n2为电动机的效率。
即传动效率。
所选电动机的额定功率应等于或稍大于计算所得的功率。
(2)短时工作定额的电动机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。
因此，应尽量选用短时工作定额的电动机。
(3) 对于断续工作定额的电动机，其功率的选择要根据负载持续率的大小，选用专门用于断续运行方式的电动机。
负载持续率Fs％的计算公式为：FS％＝tg/(tg+to)×100％式中 tg为工作时间，to为停止时间min；tg十to为工作周期时间min。
此外．也可用类比法来选择电动机的功率。
所谓类比法。
就是与类似生产机械所用电动机的功率进行对比。
三相交流异步电动机的选择 - 电动机
三相交流异步电动机的选择 - 电动机三相交流异步电动机的选用，主要从选用的电动机的功率、工作电压、种类、型式及其保护电器考虑。
1.功率的选择选用电动机的功率大小是根据生产机械的需要所确定的。
(1)连续运行电动机功率的选择对于连续运行的电动机，先算出生产机械的功率，所选用的电动机的额定功率等于或大于生产机械的功率即可。
例如，带动车床切削的电动机功率为:P==（kW）式中P1为车床的切削功率；F为切削力（N）；v为切削速度（m/min）;η1为传动机构的效率。
(2)短时运行电动机功率的选择短时运行电动机的功率可以允许适当过载．设过载系数为λ，则电动机的额定功率可以是生产机械所要求的功率的。
如上例是短时切削加工车床，其电动机的功率为；P=（kW）2.种类和型式的选择(1）种类的选择选择电动机的种类是从交流或直流、机械特性、调速与起动特性、维护及价格等方面考虑。
因为生产上常用的是三相交流点，如没有特殊要求，多采用交流电动机。
由于三相鼠笼式异步电动机结构简单，坚固耐用，工作可靠，价格低廉，维护方便；其缺点是调速困难，功率因数较低，起动性能较差。
因此，在要求机械特性较硬而无特殊要求的一般生产机械的拖动，如水泵、通风机、运输机、传送带和机床都采用鼠笼式异步电动机。
绕线式电动机的基本性能与鼠笼式相同。
其特点是起动性能较好，并可在不大的范围内平滑调速。
但是它的价格较鼠笼式电动机为贵，维护亦较不便。
因此，只有在某些必须采用绕线式电动机的场合，如起重机、锻压机等，大多采用鼠笼式异步电动机。
(2)结构形式的选择在不同的工作环境，应采用不同结构形式的电动机，以保证安全可靠地运行。
电动机常用的结构形式有：开启式、防护式、封闭式和防爆式，如下图所示。
3.电压和转速的选择电动机电压等级的选择，要根据电动机的类型，功率以及使用地点的电压来决定。
电动机的额定转速根据生产机械的要求而决定，一般采用尽量高转速的电动机。
电动机种类的介绍和选型
电动机种类的介绍和选型电动机是现代工业中最常用的动力装置之一，广泛应用于机械、电气、交通等各个领域。
根据不同的工作原理和应用需求，电动机可以分为多个不同的种类。
以下将对几种常见的电动机进行介绍和选型建议。
1. 直流电动机（DC Motor）直流电动机是一种最常见的电动机类型，它通过直流电源产生恒定的电流和电磁场，从而实现运动。
直流电动机具有转速调节范围广、起动扭矩大、响应速度快等特点，适用于需要高精度转速调节的场合，如机床、印刷设备等。
根据不同的励磁方式，直流电动机又可分为永磁直流电动机和励磁直流电动机。
选型建议：-使用环境是否有爆炸危险。
如果需要在爆炸危险环境下使用，应选择防爆型直流电动机。
-转速调节范围大小。
如果需要宽调速范围，建议选择励磁直流电动机。
-输出功率大小。
根据实际需求选择适当的输出功率。
2. 三相异步电动机（Three-phase Induction Motor）三相异步电动机是目前最常用的电动机类型，广泛应用于工业生产中。
它通过三相交流电源产生旋转磁场，从而实现驱动机械运动。
三相异步电动机具有结构简单、成本低廉、可靠性高等特点，适用于大多数工业领域。
选型建议：-电压和频率。
根据实际供电条件选择合适的电压和频率。
-载荷类型。
根据机械的载荷特点选择适当的转矩特性和效率要求。
-起动方式。
根据实际需求选择直接起动、降压起动或星三角起动等方式。
3. 交流伺服电动机（AC Servo Motor）交流伺服电动机是一种高性能的电动机，通过与电子伺服系统配合，可以实现高精度定位和速度控制。
交流伺服电动机具有响应速度快、转矩稳定等特点，在需要高精度运动控制的场合广泛应用，如数控机床、半导体设备等。
选型建议：-额定转矩和转速。
根据实际需求选择合适的额定转矩和转速范围。
-控制系统和通信协议。
根据实际应用情况选择匹配的控制系统和通信协议。
4. 步进电动机（Stepper Motor）步进电动机是一种特殊的电动机类型，它能够按照步长控制精确地移动。
电动机型式种类的选择
电动机型式种类的选择
选择电动机是从交流和直流、机械特性、调速与起动性能、维护及价格等方面来考虑的，所以选择时要遵循下列原则：
①首先考虑选用三相鼠笼型。
因为它具有简单、坚固耐用、工作可靠、价格低廉和维护方便等优点，但是它的缺点是调速困难、功率因数低、起动电流较大和起动转矩较小。
因此主要适用于作为机械特性较硬而无特殊调速要求的一般生产机械和拖动，如一般的机床和功率小于100KW的水泵或通风机等生产机械。
②绕线型电动机的价格较笼型电动机高，但是它的机械特性可通过转子外加电阻的办法加以调节，因而能限制起动电流并提高起动转矩，故它可适用于电源容量较小，电动机功率较大或有调速要求的场合，如某些起重设备、卷扬提升设备、锻压机及重型机床的横梁移动等。
③当调速范围低于1：10，且又要求能平滑调速的场合，可先选用滑差电动机。
该电动机的结构型式按其安装位置的不同可分为卧式和立式两种。
卧式电动机的转轴是水平安装的，立式电动机的转轴则是与地面垂直安装的，故两种电机不可以更换对调使用。
在一般情况下应尽量选用卧式电动机，只有在需要垂直运转的场合（如立式深井水泵以及钻床等），为了简化传动装置时才考虑采用立式电动机（因为它的价格较贵）。
标签:
电动机
1。
电动机额定功率的选择
载率(%)] ， 用FS表示 ， 即
FS=
(8. 12)
我国规定的负载持续率有15% 、25% 、40%和60% 4种， 一个周期的总时 间为 + ≤10min 。
四 、额定功率的选择
正确选择电动机容量的原则 ， 应在电动机能够胜任生产机械负载要求的 前提下 ， 最经济最合理地决定电动机的功率 。若功率选得过大 ， 设备投资增 大 ，造成浪费 ， 且电动机经常欠载运行 ， 效率及交流电动机的功率因数较低； 反之 ， 若功率选得过小 ， 电动机将过载运行 ，造成电动机过早损坏 。决定电 动机功率的主要因素有3个：
10000V时 ， 电动机的额定电压应选与之适应的高电压 。 直流电动机的额定电压也要与电源电压相配合 。一般为110V 、220V和
440V 。其中220V为常用电压等级 ， 大功率电机可提高到600～ 1000V 。当交流 电源为380V ， 用三相桥式可控硅整流电路供电时 ， 其直流电动机的额定电压应 选440V ， 当用三相半波可控硅整流电源供电时 ， 直流电动机的额定电压应为 220V ， 若用单相整流电源 ， 其电动机的额定电压应为160V 。
3 . 周期性断续工作方式
周期性断续工作方式是指工作和与停歇相互交替进行 ， 两者时间都比较短，
即工作时间t r<(3～4) ， 停歇时间t 0<(3～4) 。工作时温升达不到稳态值，
停歇时温升降不到零 。属于此类工作的生产机械有起重机 、 电梯 、轧钢辅助机
械等 。
在重复短时工作方式下 ， 负载工作时间与整个周期之比称负载持续率[又称暂
1. 电动机种类的选择 选择电动机的原则是电动机性能满足生产机械要求的前提下 ，优先选用结构简单 、
价格便宜 、工作可靠 、维护方便的电动机 。在这方面交流电动机优于直流电动机 ，交流 异步电动机优于交流同步电动机 ， 笼型异步电动机优于绕线式异步电动机 。
电动机的类型与优劣比较
电动机的类型与优劣比较电动机是工业、交通、农业和民用等领域的基础设备，是现代化社会的重要组成部分。
在现代社会中，由于环保和可持续发展的意识逐渐增强，电动机也得到了广泛推广和应用。
不同种类的电动机有不同的优缺点，本文将介绍几种主要的电动机类型以及它们的特点和应用。
一、直流电动机直流电动机是一种最早被发明和应用的电动机，具有转矩大、起动性能好、调速范围宽等特点。
它适用于需要精确控制转速和负载变化大的场合。
直流电动机还可以通过外加电势和电流控制实现无级调速。
这些特点使得直流电动机在控制精度要求高的自动化生产过程中得到广泛应用，如机床、印刷机、纺织机等。
但是，直流电动机也有一些缺点，例如需要外部直流电源，不便于应用和维护。
此外，直流电动机的寿命相对较短，需要经常更换磨损部件。
二、交流电动机交流电动机广泛应用于民用、商用和工业领域，包括家电、电视机、洗衣机、汽车等。
它们的特点是转速高、寿命长、运行平稳、维护成本低、体积小和噪音低。
与直流电动机相比，交流电动机的控制难度较大，需要通过外部速度控制器实现调速。
在交流电动机的种类中，异步电动机在家电等领域得到广泛应用。
异步电动机具有结构简单、重量轻、成本低、可靠性高等优点。
另外，异步电动机的转速与电源频率成反比关系，通过改变供电频率可实现变频调速和电网调频等控制目的。
三、永磁同步电动机永磁同步电动机是一种先进的电机类型，具有高效率、起动时间短、噪音小等特点。
它们被广泛应用于电动汽车、新能源领域中。
永磁同步电动机还有一个重要的优点是其无需能量消耗来产生磁场，因此比其他电动机更为节能。
永磁同步电动机的制造成本相对较高，需要较高的制造技术和生产设备。
此外，永磁同步电动机需要较高的控制精度和稳定性，以实现最佳效率和能量利用率。
四、步进电动机步进电动机是一种特殊类型的电动机，适用于需要高精度控制和精确位置控制的场合。
步进电动机具有分辨率高、稳定性高、启动和停止快等特点。
步进电动机通常用于机械手臂、自动化流水线、3D打印等场合，同时也是很多机械工艺中的重要部分。
电动机的分类及知识普及
电动机知识普及电动机也称电机（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。
它的主要作用是产生驱动力矩，作为用电器或小型机械的动力源。
本文介绍的电动机为家用电器或电子产品中使用的小功率电动机，即所谓的微电机。
（一）电动机的种类电动机有多种类型。
1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。
其中交流电动机还分为单相电动机和三相电动机。
2．按结构及工作原理分类电动机按结构及工作原理可分为异步电动机和同步电动机。
同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同电动机。
异步电动机可分为感应电动机和交流换向器电动机。
感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。
直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
3．按起动与运行方式分类电动机按起动与运行方式可分为电容起动式电动机、电容盍式电动机、电容起动运转式电动机和分相式电动机。
4．按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
控制用电动机又分为步进电动机和伺服电动机等。
5．按转子的结构分类电动机按转子的结构可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
6．按运转速度分类电动机按运转速度可分为高速电动机、低速电动机、恒速电动机、调速电动机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机种类和形式的选择
选择电动机的种类是从交流或直流、机械特性、调速与启动性能、维护及价格等方而来考虑的。
三相异步电动机有笼型和绕线转子型之分，在选择时可参考下列一些原则:
(1)应一首先考虑选用三相笼型异步电动机，因为它具有结构简单、坚固耐用、工作可靠、价格低廉和维护方便等优点。
但它的主要缺点是调整困难，功率因数较低，启动电流较大及启动转矩较小。
因此，主要适用于作为机械特性较硬而无特殊调整要求的一般生产机械的拖动，例如一般的机床、功率小于100kW的水泵和通风机等生产机械。
对某些要求启动转矩较大的生产机械，例如纺织厂的梳棉机、织布机以及压缩机、皮带运输机等，则可以选用高启动转矩笼型电动机。
在只要求有级调整的场合，可以选用笼型多速电动机，它适用于机电有级变速的机床和电梯等生产机械。
(2)绕线转子电动机的价格较笼型电动机高，但是它的机械特性可通过转子外加电阻的办法加以调节，因而能限制启动电流，提高启动转矩。
故它可适用于电源容量较小，而电动机功率较大或有调整要求的场合。
例如某些起重机、卷扬提升设备、锻压机及重型机床的移动横梁等。
(3)当调整范围低于1: 10,且又要求能平滑调整的生产场合，可先选用滑差电动机。
电动机的结构形式按其安装位置的不同可分为卧式与立式两种。
臣卜式电动机的转轴是水平安装的，立式电动机的转轴则与地面相垂直。
两者轴承的安装方向不同，故不可任意将卧式电动机竖立起来使用。
在一般情况下应尽员选用卧式电动机，只有在需要垂直运转的场合(如立式深井水泵以及钻床等)，为了简化传动装置时，才考虑采用立式电动机(因为它的价格较贵)。
电动机的防护形式有多种，其正确选择也十分重要。
由于电动机要能在具体的安装环境里长期工作，为防止受周围媒介质(如潮气、水分、粉尘、有害气体或杂质等)侵袭而造成故障或引发事故，实用中选择时，必须根据不同的工作环境选择适宜的防护形式。
电动机的防护形式有开启式、防护式、封闭式、防爆式和潜水式等数种。
通常情况下选用开启式当然最便宜，但它只适用于干燥而清洁的环垅;对于潮湿、易受风雨侵蚀、多灰尘、易燃、腐蚀性的环境应选用封闭式，当灰尘对电机绝缘无害、且易为压缩空气吹净时，可改用防护式(或防滴式);至于潜水泵用电动机，则应采用完全密闭式，以保证在水中工作时，潮气不能侵人;当电动机在有火灾或爆炸危险的环境水中工作时(如矿井或油池等)，应注意必须选防爆式。
