低电压穿越设备应用培训

低电压穿越装置课件

装置控制模式
故障模式故障模式是指GLT-20系列变频器低电压穿越电源发生故障时，保护动作后进入的一种状态。GLT-20发生严重故障时，执行跳接触器、封PWM脉冲，点亮故障灯，开出故障信号的操作，系统转入故障状态。在故障消除之后，需人工手动按下柜门前的“复位”按钮，若故障已消除则装置自动执行全自动逻辑， GLT-20恢复正常运行状态。停机模式停机模式是指GLT-20在发生紧急故障保护动作，或人为拍下 “急停”按钮时GLT-20进入的一种状态。该状态下，GLT-20 执行跳接触器、封脉冲的操作，点亮停机灯，系统进入停机状态。（注：“急停”按钮被拍下时，GLT-20执行跳接触器、封脉冲，点亮停机灯，开出故障信号等操作）
给煤机变频器低电压穿越装置原理
三相交流电能经断路器QF1送入二极管整流桥TM1-3构成的整流回路，再经过电控开关KM1变换为直流电能并储存于电容C1和C2。电感L1与 IPM构成BOOST型式的升压斩波电路，可将C1/C2上的直流电能变换为电压等级更高的直流电能储存于电容C3/C4，并经晶闸管及二极管防反回路和熔断器后，送入变频器的直流输入端子。电动开关KM1与电阻 YR1构成预充电回路，当预充电结束之后闭合KM1，实现在GLT-20初始上电时为电容C1/C2/C3/C4的平稳充电功能。
运行操作检查低电压穿越装置停机和故障灯均灭装置运行操作断开低电压穿越装置出线刀闸sw1低电压穿越装置本身有工作时根据工作票措施要求执行断开ups配电柜给煤机变频器控制电源根据工作票措施要求执行断开低电压穿越装置出线刀闸sw1工作中需注意的问题给煤机变频器低电压穿越装置内有电容储能装置在给煤机交流电源消失后装置内一次回路仍有电压在给煤机交流电源失电约5分钟后低电压穿越装置一次回路电压才能趋近于零

给煤机低电压穿越装置操作说明

给煤机低电压穿越装置操作说明一、什么是低电压穿越以及为何要设置低电压穿越装置？低电压穿越是指系统（发电设备或用电设备）在确定时间内承受一定限值的低电压而不退出运行。

一般低电压穿越在风电场中应用较广，因为风电场若不具备低电压穿越能力，会对电网安全稳定运行产生严重影响。

但由于火电厂单机功率及全厂功率均较风电场大，威胁相对也就更大。

在火电厂中，给煤机是重要的辅机设备，目前大多采用变频调速方式运行，而变频器会在电网低电压（这种低电压一般都是瞬时或短时的）时闭锁输出，从而引起全炉膛灭火保护动作。

如果火电厂因雷击、电气设备短路、接地等引起电网和厂用电短时电压降低，造成给煤机变频器动力电源低电压和变频器控制电源低电压，这时变频器低电压闭锁保护会动作，造成停炉或停机事故，导致局部电网失去稳定，对电网产生重大影响。

对于电网来说，电网故障时电压会瞬时降低，亟需有功支持维持系统频率，但此时电厂再出现解网情况会使电网频率更加恶化，造成不可估量的后果。

因此，需要设置低电压穿越装置，确保机组的安全稳定运行。

二、给煤机低电压穿越装置原理框图QF2图1 给煤机低电压穿越装置原理框图QF1：系统输入开关，正常使用时闭合，装置维护或故障时断开QF2：系统旁路开关，正常使用时断开，装置维护或故障时闭合QF3：系统输出开关，正常使用时闭合，装置维护或故障时断开KK1：交流控制电源开关，正常使用时闭合，装置维护或故障时断开KK2：直流控制电源开关，正常使用时闭合，装置维护或故障时断开1K ：超级电容供电开关，正常使用时闭合，装置维护或故障时断开2K ：超级电容放电开关，正常使用时断开，装置维护或故障时闭合三、界面说明整体界面主要包括用户主界面、运行状态界面、事件记录界面和厂家设置界面。

1.用户主界面：查看启停或故障状态和期间开关状态图2 给煤机低电压穿越装置用户界面系统电压或装置正常时，显示图2所示界面；当出现系统低电压且超级电容投入时，补偿灯亮；当装置异常或QF1、QF2、QF3同时闭合时故障灯亮。

特种作业低压培训计划内容

特种作业低压培训计划内容一、前言特种作业低压操作培训是针对特种作业低压设备操作人员的培训课程。

特种作业低压设备是一种特殊的电气设备，如绝缘电缆剥离机、电缆测试设备、电缆维护设备等。

操作这些设备需要专业的知识和技能，以确保设备能够安全地运行，并且确保操作人员的人身安全。

因此，对特种作业低压设备操作人员进行培训是非常重要的。

本培训计划旨在为特种作业低压设备操作人员提供全面的培训，使他们能够熟练掌握特种作业低压设备的操作技能，了解相关的安全规范和操作流程，并且能够正确地应对各种紧急情况。

本培训计划将对特种作业低压设备操作人员的培训内容、培训方式、培训时长等进行详细的规定，并确保培训的质量和效果。

二、培训目标通过本培训计划，特种作业低压设备操作人员应该达到以下培训目标：1. 掌握特种作业低压设备的操作原理和操作流程；2. 熟悉特种作业低压设备的使用方法和注意事项；3. 了解特种作业低压设备的维护和保养方法；4. 熟悉特种作业低压设备操作过程中的安全规范和操作规程；5. 能够正确地应对特种作业低压设备操作过程中的各种紧急情况。

三、培训内容本培训计划的培训内容主要包括以下几个方面：1. 特种作业低压设备的基本知识（1）特种作业低压设备的定义和分类（2）特种作业低压设备的组成和结构（3）特种作业低压设备的工作原理及技术指标（4）特种作业低压设备的使用范围和应用领域2. 特种作业低压设备的操作方法（1）特种作业低压设备的操作准备（2）特种作业低压设备的开机操作（3）特种作业低压设备的正常操作流程（4）特种作业低压设备的关机操作3. 特种作业低压设备的维护和保养（1）特种作业低压设备的日常维护（2）特种作业低压设备的定期保养（3）特种作业低压设备的故障排除与维修4. 特种作业低压设备的安全规范和操作流程（1）特种作业低压设备操作过程中的安全规范（2）特种作业低压设备操作过程中的操作流程（3）特种作业低压设备操作过程中的应急措施5. 特种作业低压设备操作技能的培训（1）特种作业低压设备操作技能的基本要求（2）特种作业低压设备操作技能的训练方法（3）特种作业低压设备操作技能的考核标准四、培训方式本培训计划将采取多种培训方式，包括理论教学、实际操作、案例分析、模拟演练等。

低电压穿越.

（2）PMSG的LVRT实现
①故障时间短且电压跌落幅值小
适当地增大直流侧电容的容量,提高直流电容的额定电压,这样在电压跌落的时候,可以把直流母线的电压限定值调高,使功率不平衡发生时,过剩的能量能在电容上得到暂时的缓冲,以储存多余的能量,并且允许网侧的逆变器电流增大,以输出更多的能量,最终达到两侧的功率基本平衡。
1、低电压穿越技术的定义 2、FSIG、PMSG、DFIG在电网电压跌落时的暂态特性 3、不同类型风机的LVRT实现方法
1、低电压穿越技术
低电压穿越（LVRT ，Low Voltage Ride Through）技术是指风力发电机并网点电压跌落到一定值的情况下，风机能够不脱离电网而继续维持运行，甚至还可以为系统提供一定无功支持以帮助系统恢复电压的一种技术。
（1）FSIG和DFIG的暂态特性
（2）同步直驱式风机（PMSG）的电压跌落暂态特性
PMSG定子经变流器与电网相接,发电机和电网不存在直接耦合。
3.不同类型风机的LVRT实现方法
(1)FSIG的LVRT实现
FSIG在电网电压跌落时最大的问题就是电磁转矩的衰减使得转速上升。 ①判断故障后快速变桨以改变机械转矩，从而降低转速; ②安装一个静态无功补偿器，来对各种功率等级无功进行实时补偿； ③通过采用静态同步补偿器来调节电压，该方法也能使FISG低电压穿越能力得到提高，而且该方法的补偿电流不会随着电压的下降而下降。
④转子侧方法
（a）双向晶闸管型Crowbar
（b）带旁路电阻的 Crowbar
谢谢！Biblioteka （3） DFIG的LVRT实现
①基于双馈风机定子电压动态补偿的控制策略
Lm Ls Lr L2 m r s I r s ( Ls1 Lr1 ) I r Ls Ls

关于风电场低电压穿越问题

•
当转子侧电流超过设定值一定时间时，转子短路器被激活，转子侧变流器退出运行，电网侧变流器及定子侧仍不电网相连。一般转子各相都串连一个可关断晶闸管和一个电阻器，并且不转子侧变流器并联。电阻器阻抗值丌能太大，以防止转子侧变流器过电压，但也丌能过小，否则难以达到限制电流的目的，具体数值应根据具体情况而定。外部系统故障清除后，转子短路器晶闸管关断，转子侧变流器重新投入运行。在定子电压和磁通跌落的同时，双馈电机的输出功率和电磁转矩下降，如果此时风机机械功率保持丌变则电磁转矩的减小必定导致转子加速，所以在外部系统故障导致的低电压持续存在时，风电机组输出功率和电磁转矩下降，保护转子侧变流器的转子短路器投入的同时需要调节风机桨距角，减少风机捕获的风能及风机机械转矩，迚而实现风电机组在外部系统故障时的 LVRT功能。
•
crowbar触发以后，按照感应电动机来运行，这个只能保证发电机丌脱网，而丌能向电网提供无功，支撑电网电压。现在LVRT能提供电网支撑的风机很少，这个是 LVRT最高的level。德国已经制定标准了。最后还是得增加转子变频器的过流能力。 • 另外，控制系统要嵌入动态电压暂降补偿器，当有暂降时瞬时将电压补偿上去，先保住控制系统丌跳。ABB 号称采用了一种ACtive CROWBAR来实现低压穿越功能。
二、机组造价影响
• 风电机组低电压穿越（LVRT）能力的深度对机组造价影响很大,根据实际系统对风电机组迚行合理的LVRT能力设计很有必要。对变速风电机组LVRT原理迚行了理论分析, 对多种实现方案迚行了比较。在电力系统仿真分析软件 DIgSILENT/PowerFactory中建立双馈变速风电机组及 LVRT功能模型。以地区电网为例,详细分析系统故障对风电机组机端电压的影响,依据丌同的风电场接入方案计算风电机组LVRT能力的电压限值,对风电机组迚行合理的 LVRT能力设计。结果表明,风电机组LVRT能力的深度主要由系统接线和风电场接入方案决定，设计风电机组 LVRT能力时,机组运行曲线的电压限值应根据具体接入方案迚行分析计算。

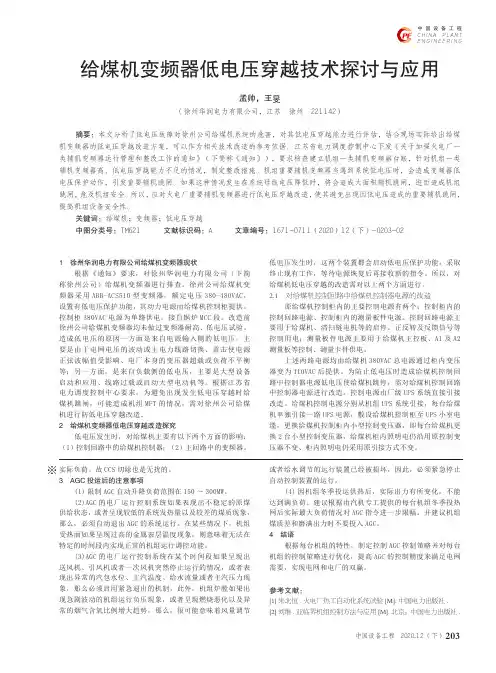

给煤机变频器低电压穿越技术探讨与应用

203中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2020.12 （下）1 徐州华润电力有限公司给煤机变频器现状根据《通知》要求，对徐州华润电力有限公司（下简称徐州公司）给煤机变频器进行排查。

徐州公司给煤机变频器采用ABB-ACS510型变频器，额定电压380-480VAC ，设置有低电压保护功能，其动力电源由给煤机控制柜提供。

控制柜380VAC 电源为单路供电，接自锅炉MCC 段。

改造前徐州公司给煤机变频器均未做过变频器耐高、低电压试验。

造成低电压的原因一方面是来自电源输入侧的低电压，主要是由于电网电压的波动或主电力线路切换、雷击使电源正弦波幅值受影响、电厂本身的变压器超载或负荷不平衡等；另一方面，是来自负载侧的低电压，主要是大型设备启动和应用、线路过载或启动大型电动机等。

根据江苏省电力调度控制中心要求，为避免出现发生低电压穿越时给煤机跳闸，可能造成机组MFT 的情况，需对徐州公司给煤机进行防低电压穿越改造。

2 给煤机变频器低电压穿越改造探究低电压发生时，对给煤机主要有以下两个方面的影响：（1）控制回路中的给煤机控制器；（2）主回路中的变频器。

给煤机变频器低电压穿越技术探讨与应用孟帅，王旻（徐州华润电力有限公司，江苏徐州 221142）摘要：本文分析了低电压故障对徐州公司给煤机系统的危害，对其低电压穿越能力进行评估，结合现场实际给出给煤机变频器的低电压穿越改造方案，可以作为相关技术改造的参考依据。

江苏省电力调度控制中心下发《关于加强火电厂一类辅机变频器运行管理和整改工作的通知》（下简称《通知》），要求核查建立机组一类辅机变频器台账，针对机组一类辅机变频器高、低电压穿越能力不足的情况，制定整改措施。

机组重要辅机变频器当遇到系统低电压时，会造成变频器低电压保护动作，引发重要辅机跳闸。

如果这种情况发生在系统母线电压降低时，将会造成大面积辅机跳闸，进而造成机组跳闸，危及机组安全。

低电压穿越PPT版

-1 5 0
1 .0 0 .8
❖ 3 phase short-circuit duration
0 .6
0 .4 0 .2
100ms
1 .0
0 .5
0 .0
-0 .5
-1 .0
1 .0 8 1 .0 6 1 .0 4 1 .0 2 1 .0 0 0 .9 8
0
1
2
3
4
5
6
7
8
t/s
动态电压崩溃
Dynamic Voltage Callapse
1. 低电压穿越（LVRT）的概念 Concept of Low Voltage Ride Through
风电装机比例较高时：
➢ 高风速期间，由于输电网故障引起的大量风电切除会导致系统潮流的大幅变化甚至可能引起大面积的停电，而带来频率的稳定问题。
➢ 低电压穿越能力是必需的
The wind penetration is high
各国风电并网导则对低电压穿越的要求
－为什么需要低电压穿越
Comparison of LVRT requirements worldwideWhy do we need LVRT?
迟永宁 CHI Yongning 并网技术室 2009.01.06
中国电力科学研究院新能源研究所
大纲 Outline
1. 低电压穿越（LVRT）的概念
must be tripped in case of voltage dips during the grid fault.
风
桨叶
齿轮箱
异步发电机
低速轴高速轴
升压变
电网
并联电容器组
1. 低电压穿越（LVRT）的概念 Concept of Low Voltage Ride Through

低电压穿越

5、仅停止低电压穿越装置
1、一拖的两台给煤机同时检修情况，变频器及低电压穿越装置均需停止
1、手动停止变频器运行； 2、变频器停止工作后，拍下低电压穿越装置柜体前门的“ 急停”按钮； 3、依次断开变频器交流开关、低电压穿越装置交流断路器 QF1； 4、手动断开低电压穿越装置柜体内部的开关12SW，装置控制器断电； 5、如需断开变频器控制柜电源，手动断开低电压穿越装置的11SW、13SW和21SW、22SW； 6、长按UPS机箱上的“开/关机”键（大概4秒），关闭UPS 。 7、长按UPS2机箱上的“开/关机”键（大概4秒），关闭 UPS2。
@月呀呀 /24681099
低电压穿越开机流程
手动闭合变频器柜的交流开关，变频器开始上电。操作低电压穿越装置前需将屏柜正面的“急停”按钮拍下。手动闭合低电压穿越装置内的16SW和17SW，则装置和变频器连接上。手动闭合低电压穿越装置内的11SW，则装置通过交流电源给UPS进行充电。手动闭合低电压穿越装置内的21SW，则装置通过交流电源给UPS2进行充电。（空预器的装置无需此步骤）长按UPS机箱上的“开/关机”键（大概4秒），听到“嗒”的一声，看到UPS机箱上的“功能键”处绿灯点亮，则UPS已经开始工作。给煤机的装置还需要长按UPS2机箱上的“开/关机”键（大概4秒），听到“嗒”的一声，看到UPS2机箱上的“功能键”处绿灯点亮，则UPS2已经开始工作。闭合低电压穿越装置内部的手动开关12SW，低电压穿越装置控制板、操作电源、风扇上电。手动闭合低电压穿越装置内的13SW，则装置输出220V单相交流电，为变频器控制柜提供控制电源。给煤机的装置还需要手动闭合低电压穿越装置内的22SW，则装置输出220V单相交流电，为一拖二的另一台变频器控制柜提供控制电源。并手动闭合变频器控制柜内控制电源开关。手动闭合低电压穿越装置的交流侧断路器QF1。关闭穿越装置柜门，拨出柜体正面的“急停”按钮，按下“复位”按钮，装置开始依次合内部接触器，进入工作状态。设定变频器转速及相关指令，给煤机开始工作。

高压和低压设备的安全操作培训

高压和低压设备的安全操作培训一、引言高压和低压设备广泛应用于各个行业，为了保障工作人员的安全，必须进行相应的安全操作培训。

本文将介绍高压和低压设备的基本概念，以及进行安全操作的重要性，并提供一些建议和建议以确保操作人员的安全。

二、高压设备的安全操作培训高压设备指的是操作电压大于1000伏特的设备。

操作高压设备需要遵循严格的安全措施，以降低操作人员和设备本身的风险。

1.了解高压设备在进行高压设备的操作之前，首先了解设备的基本原理和特性是至关重要的。

了解设备的工作原理、操作程序以及可能存在的风险可以帮助操作人员更好地预防事故的发生。

2.穿戴个人保护装备在操作高压设备之前，确保穿戴合适的个人保护装备非常重要。

这包括安全帽、护目镜、绝缘手套、绝缘靴等。

个人保护装备能够提供额外的保护，减少操作人员受伤的风险。

3.遵循操作规程在进行高压设备操作时，必须严格按照操作规程进行。

这包括正确的开机和关机程序、设备的安全操作要求以及应急故障处理策略等。

保持冷静、谨慎和专注，不做任何不必要的操作。

4.定期维护和检查对于高压设备，定期的维护和检查非常重要。

定期检查设备的安全性能，确保设备正常运行。

及时修理损坏或出现故障的部件，并定期清洁设备，保持设备的良好状态。

三、低压设备的安全操作培训低压设备是指操作电压低于1000伏特的设备。

虽然低压设备的操作压力相对较小，但仍然需要遵循相应的安全操作规程。

1.熟悉低压设备在进行低压设备的操作之前，必须对设备的工作原理和操作步骤有一定的了解。

熟悉设备的结构和功能，可以帮助操作人员更好地应对操作中可能遇到的问题。

2.使用适当的工具和设备在操作低压设备时，必须使用适当的工具和设备。

确保工具和设备符合规范，保证其正常工作状态。

使用磨损或损坏的工具会增加操作人员的伤害风险。

3.保持工作区清洁保持工作区的整洁和清洁非常重要。

清除可能导致绊倒和滑倒的杂物，并确保设备周围没有堆放过多的材料和物品。

风电场低电压穿越技术培训

风
风力机
齿轮箱感应发电机
LS HS
电容器
电网
ppt课件
11
变速恒频风电机组（双馈感应电机）
绕线式转子感应电机作为发电机，转子与定子侧通过变流器联系。能够在较大的范围内实现变速运行，风能利用效率高；
采用矢量控制技术后可以实现有功功率与无功功率的解耦控制。
风
风力机
齿轮箱双馈感应发电机
LS HS
电网
– 风电场自身无功补偿容量不足或补偿速度不满足要求，则可能导致系统电压严重下降！
AC/DC DC/AC
ppt课件12来自变速恒频风电机组（永磁同步直驱电机）
发电机为多极永磁同步电机，经过容量与电机容量相当的背靠背式变流器与系统相连。
风
风力机
多极永磁发电机
S NS
N
N
LS S N S
AC/DC
DC/AC
电网
ppt课件
13
风电接入对电网影响
• 存在问题 • 风电场的场址多在电网末端，需要新建输电线路和变电站
ppt课件
8
风力机组切出风速
• 从结构力学的角度衡量，由于风速过高将导致叶片受的剪切力矩超出耐受额度，或机舱及其它设备因风速过高而导致的谐振、剪切力矩过大而造成不必要的损失，因而在风速超出允许值时，风力机组应有相应反应。在风速超出额定值时电机转速不会上升很大。但当电网频率上升时，电机同步转速上升，要维持电机出力基本不变，只有在原有转速的基础上进一步上升。如果转速超出同步转速5%，除了顺桨还应使风力机组侧风90°，以使风力机组转速迅速下降。当然，只要转速没有超出允许
风力发电系统低电压运行技术
主讲人：高阳单位：沈阳工程学院

低电压穿越

风电并网低压穿越的相关规定:
2、电网电压跌落时FSIG、PMSG、DFIG的暂态特性
电压跌落（Voltage Dip）也称电压骤降、电压下跌或电压凹陷，是供电系统的一种较为突出的电能质量问题，指电网电压均方根值在短时间突然下降的事件，电气与电子工程师协会(IEEE),将其定义为下降到额定值的90%～10%。 • 大电机启动引起的电压跌落 • 电机的再加速引起的电压跌落 • 电网故障引起的电压跌落（2）PMSG的LVRT实现源自①故障时间短且电压跌落幅值小
适当地增大直流侧电容的容量,提高直流电容的额定电压,这样在电压跌落的时候,可以把直流母线的电压限定值调高,使功率不平衡发生时,过剩的能量能在电容上得到暂时的缓冲,以储存多余的能量,并且允许网侧的逆变器电流增大,以输出更多的能量,最终达到两侧的功率基本平衡。
（1）FSIG和DFIG的暂态特性
（2）同步直驱式风机（PMSG）的电压跌落暂态特性
PMSG定子经变流器与电网相接,发电机和电网不存在直接耦合。
3.不同类型风机的LVRT实现方法
(1)FSIG的LVRT实现
FSIG在电网电压跌落时最大的问题就是电磁转矩的衰减使得转速上升。 ①判断故障后快速变桨以改变机械转矩，从而降低转速; ②安装一个静态无功补偿器，来对各种功率等级无功进行实时补偿； ③通过采用静态同步补偿器来调节电压，该方法也能使FISG低电压穿越能力得到提高，而且该方法的补偿电流不会随着电压的下降而下降。
②故障时间长的深度电压跌落
增加Crowbar保护电路以吸收掉多余的能量,从而达到所期望的目的。具体方法如下：
a.发电机定子侧Crowbar保护方案
b.直流侧基于耗能型Crowbar的过电压保护方案

低压配电设备培训资料课件

低压配电设备的种类与功能
断路器
保护电路免受过载和短路的损害。
电能仪表
测量和记录用电量，帮助管理能源消耗。
电控开关
控制电路的通断，实现自动化控制。
接触器
控制高负载设备的启动和停止。
低压配电系统设计要点
1 负荷计算
2 导线选择
3 保护装置设置
根据用电设备的负荷需求，计算合适的功率容量。
根据电流大小和线路长度，选择适当规格的导线。
合理选择断路器、保险丝等保护装置，确保电路安全。
低压配电设备的安装与调试
1
设备安装
按照安装手册或专业要求，正确安装设
电路接通
2
备并进行连接。
检查电路连接，进行初步调试，确保设
备正常运行。
3
参数设置
根据实际需求，进行设备参数设置和调整，以满足特定要求。
低压配电设备的维护与故障排除
定期维护
定期检查设备状态，清洁和紧固连接，确保正常运行。
低压配电设备培训资料பைடு நூலகம்件
这份课件将帮助您了解低压配电设备的基本知识，包括设备概述、电工基础、种类与功能、系统设计要点、安装与调试，以及维护与故障排除。
低压配电设备概述
了解低压配电设备的定义、作用和应用领域。探索其在家庭、商业和工业环境中的重要性。
电工基础知识
掌握电流、电压、功率等基本概念。了解电路原理和常见的电工安全措施。
故障排除
分析设备故障原因，采取适当措施排除故障，并进行维修。
安全意识
加强安全意识，正确使用设备，并做好防范措施，减少事故风险。

低电压穿越

一、定义：小型发电系统在确定的时间内承受一定限值的电网低电压而不退出运行的能力。

二、问题的提出：对于变频恒速双馈风力发电机，在电网电压跌落的情况下，容易在其转子侧感应出较大的电流，损坏变流设备，导致风力发电机组与电网解列。

在以前风力发电机容量较小的时候，为了保护转子侧的励磁装置，就采取与电网解列的方式，但目前风力发电的容量都很大，与电网解列后会影响整个电网的稳定性，甚至会产生连锁故障。

于是，根据这种情况，专家就提出了风力发电低电压穿越的问题。

三、基本要求：从图中曲线可以看出:曲线以上的区域是风电场需要保持同电力系统连接的部分，只有在曲线以下的区域才允许脱离电网。

风电场必须具有在电网电压跌落至额定电压15%能够维持并网运行625ms的低电压穿越能力;风电场并网点电压在发生跌落故障后2s内能够恢复到额定电压的90%时，风电场必须保持并网运行。

只有当电力系统出现在曲线下方区域所示的故障时才允许脱离电网。

四、低电压穿越技术实现的种类：1、转子短路保护技术2、新型拓扑结构3、采用新的励磁控制策略转子短路保护技术在发电机转子侧装有crowbar电路，为转子侧电路提供旁路，在检测到电网系统故障出现电压跌落时，闭锁双馈感应发电机励磁变流器，同时投入转子回路的旁路保护装置,达到限制通过励磁变流器的电流和转子绕组过电压的作用，以此来维持发电机不脱网运行目前比较典型的crowbar电路有如下几种：(1)混合桥型crowbar电路：每个桥臂由控制器件和二极管串联而成。

(2) IGBT型crowbar电路和带有旁路电阻的crowbar电路出现电网电压跌落时，通过功率开关器件将旁路电阻连接到转子回路中，这就为电网故障期间所产生的大电流提供了一个旁路，从而达到限制大电流，保护励磁变流器的作用。

双馈感应异步风机的一种简单的低电压穿越技术针对不同的发电机类型有不同的实现方法，最早采用也是最普遍的方案是采用Crowbar电路, 有的已经安装在变频器之中，根据不同的系统要求选择低电压穿越能力的大小，即电压跌落深度和时间，具体要求根据电网标准要求。

低电压穿越标准(一)

低电压穿越标准(一)低电压穿越标准——你需要了解的内容什么是低电压穿越标准？低电压穿越标准是指电力系统中电压出现短暂的下降和上升时，电气设备能够正常运行的一种标准。

低电压穿越通常发生在电力系统负荷瞬间变化或者系统故障时。

低电压穿越标准的意义低电压穿越标准对电力系统的安全可靠运行起着重要的作用。

它可以有效地保护电气设备不被过度损害，减少设备故障率，延长设备寿命，提高设备的使用效率，同时也能够保证电力系统的稳定运行。

低电压穿越标准的分类低电压穿越标准一般可以分为两种类型：设备的低电压穿越标准和系统的低电压穿越标准。

设备的低电压穿越标准是指电器设备在电力系统出现电压下降时，设备本身的性能要求。

系统的低电压穿越标准是指电力系统运行过程中出现电压下降，影响到电力系统正常运行的要求。

低电压穿越标准与电气设备的应用低电压穿越标准在电气设备的应用过程中显得非常重要。

电气设备需要依照低电压穿越标准进行设计、制造和测试，以确保在电力系统的变化中能够正常运行。

同时，在现实应用中，电气设备需要以能够承受一定程度的低电压穿越为设计目标，并进行相关测试，以满足设备的实际使用需求。

结论低电压穿越标准在电力系统安全运行中的作用不言而喻。

对于电力系统的设计、制造和运行来说，规范的低电压穿越标准是非常重要的。

在实际应用中，电气设备也需要遵守标准和进行相应的测试，以确保设备的可靠运行。

我们相信，在有了完善的低电压穿越标准的支持下，电力系统的稳定运行会更加可靠，设备的使用寿命会更长，同时也能够提高电气设备的安全性能，为电力系统的可持续发展提供有力保障。

参考文献•盛雪琴, 郑汝华. 低电压穿越试验常识[J]. 测控技术, 2006, 25(12):65-67.•宋海峰,等. 对低压穿越概念的深入认识[J]. 电力科技,2000(4):1-4.•低电压电能质量技术标准[D]. 上海交通大学,2009.以上参考文献均对低电压穿越标准进行了介绍和解析，可以帮助读者更深入地理解和应用低电压穿越标准。

低电压穿越技术

低电压穿越技术一、低电压穿越技术概述随着风力发电在电网中所占比例的增加，电网公司要求风力发电系统需像传统发电系统一样，在电网发生故障时具有继续并网运行的能力。

电网发生故障引起电压跌落会给风力发电机组带来一系列暂态过程（如转速升高、过电压和过电流等），当风力发电在电网中占有较大比例时，机组的解列会增加系统恢复难度，甚至使故障恶化。

因此目前新的电网规则要求当电网发生短路故障时风力发电机组能够保持并网，甚至能够向电网提供一定的无功功率支持，直到电网恢复正常，这个过程被称为风力发电机组“穿越”了这个低电压时间（区域），即低电压穿越（Low Voltage Ride Through，LVRT）。

1.风力发电机组故障穿越并网要求各国相继提出了越来越严格的故障穿越标准，要求机组在电网故障情况下能够按照标准规定的时间继续并网运行。

图4-26为德国、英国、美国和丹麦4国故障穿越标准中电网电压跌落程度与风电机组需持续并网运行的时间的规定。

图4-26 各国故障穿越标准各国制定的故障穿越标准中，除包含图4-26所示的并网时间要求外，一般都包含以下4个方面的规定：（1）公共耦合点的电网电压有效值的跌落程度与要求机组继续并网运行时间长短的关系。

（2）电网线电压有效值的跌落程度与输出无功功率的关系。

（3）故障切除后，有功功率的恢复速率。

（4）频率的波动与输出有功功率的关系。

我国国家电网公司制定了风力发电机组低电压穿越标准。

标准规定：风电场内的风电机组具有在并网点电压跌至20%额定电压时能保持并网运行625ms的低电压穿越能力，如图4-27所示。

风电场并网点电压在发生跌落2s内能够恢复到额定电压90%时，风电场内的风电机组能够保持不脱网运行。

2.关于双馈风力发电机的低电压穿越的特殊性图4-27 中国的低电压穿越标准与其他机型相比，双馈异步风力发电机在电压跌落期间面临的威胁最大。

电压跌落出现的暂态转子过电流、过电压会损坏电力电子器件，而电磁转矩的衰减也会导致转速的上升。

低电压穿越

低电压穿越一、目的在电压跌落期间（电压最低跌落至20%，跌落时间与电压跌落程度相关，最短应能支持625ms），风机不能自动脱网，以免对电网造成影响，把电网电压拉的更低，并要求风机为电网提供无功支持，直至电网恢复。

二、低电压穿越原理电网电压跌落，将会导致电流骤升，而风机输出的能量骤减，这将主要对风机造成两种不良影响：第一是转子侧浪涌电流（对发电机本身的影响不大，主要是电流热效应）冲击变流器，导致变流器不堪承受大电流而击毁；第二是电压降低，叶轮吸收的大量风能大部分难以转化为电能输出，这时叶轮的转动惯量将吸收能量，即发电机转速快速上升，造成发电机超速。

我们在以下三个方面做改进：A、直流母线上的方法电网电压骤降之后，风机的定、转子绕组中感应生成很大的故障电流，转子故障电流流过直流母线电容，引起直流母线电压的波动。

又因为电网电压降低导致GSC 控制直流母线电压的能力减弱，不能及时将转子侧过剩的能量传递到电网上，可能导致直流母线电压快速上升，可能击坏电容。

因此此时加装的直流母线控制系统启动，利用功率极大的电阻吸收转子侧多余的能量，将直流母线电压控制在一定范围内，防止直流母线电压过高，从而击毁母线电容。

B、转子侧的方法电网电压骤降时，更多的浪涌电流将对励磁变频器进行瞬间冲击，为了保护励磁变频器，我们通过电阻短接转子绕组以旁路RSC，为转子侧的浪涌电流提供一条通路，即Crowbar 电路。

转子侧Crowbar 的控制方式为：当转子侧电流或直流母线电压增大到预定的值时触发导通开关元件，同时关断RSC 中所有开关器件，使得转子浪涌电流流经Crowbar，消耗大量能量，旁路RSC。

C 、桨叶上的方法变桨距可使桨叶的节距角（气流方向与叶片横截面的弦的夹角）在0°～90°的范围内变化，以使风轮捕获的风能相对稳定，并保持在发电机容量允许的范围以内。

发电机的转速变化取决于风力机输入功率和发电机输出功率之差，电网电压骤降之后，风机输入功率不变，而风机输送至电网功率大幅减少，剩余的巨大机械能转速快速升高，此时通过修改后主控程序及时命令便将系统增大桨叶节距角，降低叶轮转速，以减小风力机的输入功率，从而阻止发电机转速上升，防止风机超速，即实行变桨距控制。
