现场施工放样坐标CAD中设置步骤

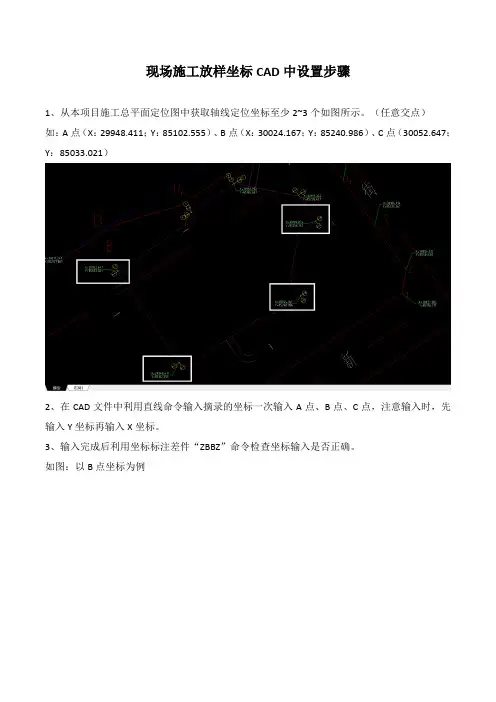

现场施工放样坐标CAD中设置步骤
1、从本项目施工总平面定位图中获取轴线定位坐标至少2~3个如图所示。
(任意交点)
如:A点(X:29948.411;Y:85102.555)、B点(X:30024.167;Y:85240.986)、C点(30052.647;Y:85033.021)
2、在CAD文件中利用直线命令输入摘录的坐标一次输入A点、B点、C点,注意输入时,先输入Y坐标再输入X坐标。
3、输入完成后利用坐标标注差件“ZBBZ”命令检查坐标输入是否正确。
如图:以B点坐标为例
4、待所有点号输入完毕之后把待标注图纸直接放入至此坐标系中,然后利用缩放、旋转命令将图纸对应轴线交点与输入坐标对应。
5、旋转时利用子命令参照命令,首先将其中A点与在图纸中A点相对应的点重合。
6、然后以重合点A为基准点进行旋转,旋转参照子命令如不会操作可参照百度经验。
7、最后旋转完成后,标注建筑构件坐标是否与建设方提供的坐标一致,如一致即可,否则得重新核查。
以上操作仅供参考学习。
通过两个中心桩号在cad 中展出放样点坐标

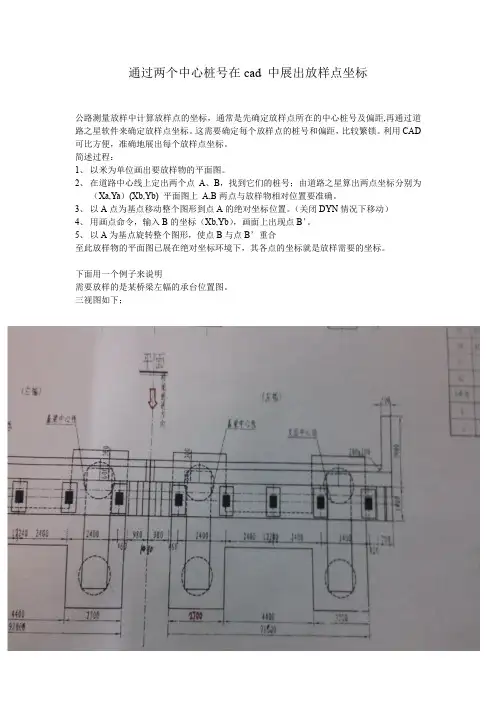

通过两个中心桩号在cad 中展出放样点坐标公路测量放样中计算放样点的坐标,通常是先确定放样点所在的中心桩号及偏距,再通过道路之星软件来确定放样点坐标。
这需要确定每个放样点的桩号和偏距,比较繁锁。
利用CAD 可比方便,准确地展出每个放样点坐标。
简述过程:1、以米为单位画出要放样物的平面图。
2、在道路中心线上定出两个点A、B,找到它们的桩号;由道路之星算出两点坐标分别为(Xa,Ya)(Xb,Yb) 平面图上A,B两点与放样物相对位置要准确。
3、以A点为基点移动整个图形到点A的绝对坐标位置。
(关闭DYN情况下移动)4、用画点命令,输入B的坐标(Xb,Yb),画面上出现点B’。
5、以A为基点旋转整个图形,使点B与点B’重合至此放样物的平面图已展在绝对坐标环境下,其各点的坐标就是放样需要的坐标。
下面用一个例子来说明需要放样的是某桥梁左幅的承台位置图。
三视图如下;1、以米为单位画出要放样的平面图2、偏移出道路中心线2.7=B2+0.01 0.01m是左右幅盖梁间伸缩缝.3、确定A,B两点,算出其桩号4、据桩号44423.670,偏距0 和44429.920,偏距0由道路之星算出A,B两点坐标。
A(489590.2430,3233834.9782)B(489587.5809,3233829.3235)6、以A为基点把整个图形移动到A点的坐标上,画点命令,输入B点坐标图中出现点B’。
7、以A为基点旋转,使B与B’重合然后用ID命令查询各放样点坐标。
查询到的坐标即为放样坐标。
用这种方法得出的放样坐标与用桩号,偏距算得的坐标相差不超几毫米。
中南林业科技大学10级土木工程与力学学院地下空间工程方向瞿迪宏。
cad放样的使用及技巧
cad放样的使用及技巧CAD放样是什么?cad中,放样功能可以按照物体的结构来创建实体放样命令如何使用呢?cad放样有什么技巧?下面店铺给大家整理了关于的方法,希望大家喜欢。
cad放样的使用及技巧:一、放样--Loft二、概念(两个截面,或者超过两个截面,可以是点)三、演示效果四、操作过程中各项参数的具体使用技巧说明:导向(G)、路径(P)、仅横截面(C)、和设置(S)(默认为仅横截面放样,可以按照自己需要设置)五、设置中--直纹:两个截面之间出现线段过渡效果六、设置中-平滑拟合:两个截面出现系统自定义参数过渡效果七、设置中-法线指向:选择不同选项对应不同效果注意效果区别:①、②、八、设置中-拔模斜度:通过设置起点和端点角度与起点和终点幅值,产生不同效果。
如图注意区别:①、②、③、九、路径放样--确定了截面形状,根据实体截面走向进行实体的创建①、规则截面路径放样动画演示:②、不规则截面路径放样(截面分别为点、正五边形、正三角形)动画演示:十、导向放样--确定了截面形状,根据实体外形轮廓,绘制导向线,然后创建实体(两个截面和四条导向线)动画演示:巧妙应用:一、绘制苹果外形①、绘制出导向线:苹果轮廓的走向线②、绘制辅助线,绘制截面(图中有两个点作为截面)③、导向放样动画演示:二、电吹风外壳制作三、异型环制作活学活用练习题①、截面放样②、不规则截面放样③、路径放样④、导向放样cad放样的使用及技巧将本文的Word文档下载到电脑,方便收藏和打印推荐度:点击下载文档文档为doc格式。
全站仪放样CAD坐标快速转换
全站仪放样CAD坐标快速转换
1、已知两个点的平面坐标(X,Y)
2、选择画直线(Line)命令,
3、输入第一个点的坐标“Y1*1000,X1*1000”回车;
4、输入“#”回车;
5、输入第二个点的坐标“Y2*1000,X2*1000”回车;
6、选择“Move”移动命令,选中整个施工图,基点选择已知坐标
两个点的其中一点,将其移到对应的坐标点位置,量取角度,选择旋转命令至另一个坐标点对应;
7、输入“zbbz”命令,点取第三已知坐标点标注坐标,复核是否
准确,如准确,即坐标系转换完成;
8、输入“zbbz”命令,可以标注任意一个点的坐标。
9、若输入“zbbz”命令,显示未知命令,可能没有“zbbz.VLX”
文件,需要“zbbz.VLX”文件的可以点击下载附件。
zbbz.VLX
附件:。
CAD放样操作技巧
CAD放样操作技巧
一、放样(Loft)
多个截面的放样,放样物体的一个路径上,可以有多个横截面。
例如:制作显示器底座。
在顶视图中建立两个横截面(正方形和圆形),在前视图中建立一个路径(直线)→ 选中正方形→放样→获取路径→ 选择直线→路径参数→百分比→ 输入数值(此数值可以控制截面在路径上的位置,如输入:50 ,即50%的位置)→获取图形→ 选择圆形
二、放样物体的变形
1、通过原始路径或原始截面
放样物体与原始路径,原始截面是密切关联的,当更改原始路径的长度或原始截面的大小,形状时,放样物体也会随之变形
2、通过次对象
选中放样物体→(修改器)→‘图形(或‘路径)→ 选择放样物体中的横截面或路径进行移动、缩放或旋转等,则会改变放样物体形状
三、放样物体中的截面起始节点对齐
放样物体中,多个截面的起始节点如果不在一条直线上,则会出现扭曲现象,所以需要将它们的起始节点对齐。
选中放样物体→(修改器)→‘图形(或‘路径)→‘比较(按钮)→ 在该对话框窗口中(获取图形按钮)→ 在3D视图中选择放样物体中的横截面,再用(旋转工具)旋转选中的横截面,使用它们的起始节点对齐
四、截面的水平对齐
进入放样物体次对象→ 选择多个截面→‘居中(或‘左对齐或‘右对齐)
五、复制路径上的二维截面
进入放样物体次对象→ 选中某截面→ Shift + 移动截面
六、举例
1、制作破裂的易拉罐
2、制作茶杯盖
3、制作空心五角星弯管
想要了解更多建筑施工方面知识,可以加群:207808545,各种资料共享,还有高手解惑答疑。
CAD坐标倾斜放正的步骤
CAD坐标倾斜放正的步骤步骤一:选择参考基准点首先需要选择一个参考基准点,此点应该是倾斜坐标系原点位置。
可以根据需要选择图形中的一个明显的点作为基准点,也可以根据实际情况选择其他位置的点。
步骤二:绘制倾斜基准线接下来需要在图形上绘制出倾斜基准线,该基准线应该与倾斜坐标系的X轴方向平行。
可以根据实际需要选择一个长的直线段作为基准线。
步骤三:测量倾斜角度通过测量倾斜基准线与水平方向之间的夹角,可以得到倾斜坐标系相对于正常坐标系的旋转角度。
可以使用CAD软件工具或测量工具来进行角度测量。
步骤四:旋转坐标系通过旋转坐标系来将倾斜角度转化为0度,使得倾斜坐标系与正常坐标系平行。
可以使用CAD软件中的“旋转”命令或者其他相应工具来进行旋转操作。
步骤五:平移坐标系通过平移坐标系来将倾斜基准线与正常坐标系的X轴对齐。
可以使用CAD软件中的“平移”命令或其他相应工具来进行平移操作。
平移时需要注意将参考基准点放置到正常坐标系的原点位置上。
步骤六:验证放正结果通过检查图形中的其他标志物来验证放正结果是否准确。
可以测量倾斜图形上的其他直线和角度,与正常坐标系上的测量结果进行对比,确保放正结果的准确性。
步骤七:重新绘制图形放正完成后,可以根据需要对图形进行重新绘制或修改。
可以使用CAD软件中的各种绘图工具和功能来完成这些操作。
步骤八:保存和导出最后,将放正后的CAD图形保存为文件,并可以选择将其导出为其他格式,如DXF、DWG等,以便于其他软件的使用和共享。
总结:CAD坐标倾斜放正的步骤包括选择参考基准点、绘制倾斜基准线、测量倾斜角度、旋转坐标系、平移坐标系、验证放正结果、重新绘制图形以及保存和导出。
通过这些步骤可以将倾斜的CAD图形放正,方便后续操作和使用。
坐标放样步骤
坐标放样步骤
坐标放样步骤
1、开机
2、按菜单键(MENU)→按F1选择应用程序→按F2选择(放样)→进入
放样设置界面,按F1键选择(设置作业)→按F4确认,按F2选择设置测站→按F3(坐标)→进入坐标输入界面,直接输入测站点的X坐标,输入完毕后按ENT键,然后直接输入测站点Y坐标,输入完毕后按ENT 键,再输入测站点H(高程),输入完毕后按ENT键,输入测站点点名,(可以假设一个数字)输入完后按ENT,最后按F4保存→直接输入测站点的仪器高(用小钢尺量取桩点到仪器中心的距离),输入完毕后按F4(确认)键,设置测站完毕。
3、按F3键选择(定向)→按F2键选择(坐标定向)→按F2(坐标)→直接
输入后视点的X坐标,输入完毕后按ENT键,然后直接输入后视点Y 坐标,输入完毕后按ENT键,再输入后视点H(高程),输入完毕后按ENT键,输入后视点点号(可以假设一个数字),输入完毕后按F4(保存)键,照准后视点,按F2(测距)键,出现距离值,然后按F3(记录)键,显示(确认要进行多余观测吗?)按F1(取消),再按F4(确认),后视定向完毕。
4、按F4选择(开始)→按F4选择(↓)2次→按F2选择(放点),直接
输入放样点的X坐标,输入完毕后按ENT键,然后直接输入放样点Y 坐标,输入完毕后按ENT键,再输入放样点H(高程),输入完毕后按ENT键,选择F4(确认)。
5、转动仪器把△HZ调到0o0’0”,水平制动,按F2测距键,只到△HZ平
距为0米的时候放样完毕,如果显示﹢值为前进(向仪器方向),如果显示―值,为后退,放样完毕,如果放下一点重复步骤。
cad放样的方法步骤
cad放样的方法步骤CAD放样的方法步骤。
CAD放样是指根据设计图纸上的尺寸和要求,在CAD软件中进行模型的绘制和放大。
下面将介绍CAD放样的方法步骤。
1. 准备工作。
在进行CAD放样之前,首先需要准备好设计图纸和相关的尺寸要求。
确保设计图纸的准确性和完整性,以便在CAD软件中进行准确的放样。
2. 导入图纸。
将设计图纸导入到CAD软件中,通常可以通过“导入”或“打开”功能来实现。
在导入图纸时,要确保图纸的比例和尺寸与实际设计要求一致。
3. 绘制基本轮廓。
根据设计图纸上的尺寸和要求,在CAD软件中绘制基本轮廓。
可以使用CAD 软件提供的绘图工具,如直线、圆弧、多边形等,按照设计要求逐步绘制轮廓的各个部分。
4. 添加细节。
在绘制基本轮廓之后,可以根据设计要求添加一些细节部分,如孔洞、凹凸面等。
这些细节部分的添加需要根据设计图纸上的尺寸和位置要求进行精确绘制。
5. 标注尺寸。
在CAD软件中,可以通过标注功能对绘制的模型进行尺寸标注。
根据设计图纸上的尺寸要求,对各个部分的尺寸进行标注,以便后续的加工和制造。
6. 检查和修正。
在完成CAD放样后,需要对模型进行检查和修正。
检查模型的各个部分是否符合设计要求,是否存在尺寸偏差或者几何错误,如有需要及时进行修正。
7. 输出文件。
最后,将完成的CAD放样文件输出保存。
可以选择不同的文件格式进行保存,如DWG、DXF等,以便后续的使用和交流。
通过以上步骤,我们可以完成CAD放样的工作。
在实际操作中,需要根据具体的设计要求和CAD软件的功能特点,灵活运用各种绘图工具和功能,以达到准确、高效地完成放样工作的目的。
CAD放样的方法步骤可以帮助我们更好地理解和掌握CAD软件的使用技巧,提高工作效率和质量。
AutoCAD点坐标输入、式样调整及连点成线使用技巧大全
AutoCAD点坐标输入、式样调整及连点成线使用技巧大全一、CAD点坐标输入和调整1、在CAD中输入“point”命令回车(或在绘图工具中点击点按钮),输入需要确定点的坐标,完后回车即可。
2、如果绘制出的点显示太小不易识别,可输入“ddptype”命令对点样式进行调整,至适宜识别为止。
二、CAD点坐标连点成线在CAD(计算机辅助设计)软件中,点是最基本的元素之一,但很多时候,我们可能需要将这些点连接起来形成线,以便更清晰地表达设计意图或进行后续操作。
下面,我们将详细介绍在CAD中将点转换成线的方法。
一)、点的选择与标记在CAD中,点通常是以坐标的形式存在的。
在转换点为线之前,首先需要明确哪些点需要被连接。
可以通过在CAD 界面中直接选择这些点,或者使用坐标输入的方式来标记这些点。
二)、使用“线”或“多段线”命令直接选择命令:在CAD的菜单栏或工具栏中,找到“线”或“多段线”命令。
点击该命令后,CAD将进入线的绘制模式。
快捷键方式:在CAD中,也可以使用快捷键来快速进入线的绘制模式。
例如,按下“L”键(代表Line,即线)后,按回车键即可进入线的绘制模式。
绘制过程:进入线的绘制模式后,使用鼠标或键盘输入的方式,依次选择或输入需要连接的点的坐标。
每选择或输入一个点,CAD都会在两点之间绘制一条线段。
cad的点如何转换成线?三)、使用“点样式”和“对象捕捉”功能点样式:在CAD中,点的样式是可以设置的。
通过调整点的样式,可以使其更易于观察和选择。
在连接点之前,可以先设置合适的点样式。
对象捕捉:CAD的对象捕捉功能可以帮助我们更准确地选择和定位点。
在连接点时,可以开启对象捕捉功能,以便更准确地选择需要连接的点。
四)、注意事项和技巧确保点的顺序正确:在连接点时,需要确保点的顺序正确。
否则,绘制出的线段可能会出现交叉或重叠的情况。
使用“修剪”命令:如果绘制出的线段存在多余的部分,可以使用CAD的“修剪”命令来将其修剪掉。
测量员APP使用教程—CAD放样
测量员APP使⽤教程—CAD放样
CAD放样
CAD放样功能可以读取DWG和DXF格式的CAD⽂件进⾏地物实时放样,使测量过程更加快捷。
打开测量员APP,进⼊仪器界⾯,联机仪器。
进⼊程序菜单,点击“CAD放样”。
在“我的收藏”界⾯有QQ、微信接收⽂件夹的快速⼊⼝,我们可以在这⾥快速找到QQ或微信接收的CAD⽂件。
我们点击打开预存在⼿机⾥的CAD⽂件,点击界⾯右侧的箭头按钮,对底图上需要放样的⽬标点进⾏选择,选择后软件会显⽰⽬标点的设计坐标,点击观测,软件会根据实测坐标来计算移动距离和移动⽅向。
我们根据顶部悬浮窗的引导进⾏移动,完成CAD底图的点放样。
达到放样精度后,点击记录,存储实测坐标。
点击右侧的线段按钮,可以选择底图上的⽬标直线,被选取的直线会显⽰夹点,为灰⾊。
点击观测,软件会提⽰相对于⽬标直线的移动距离。
当距离为零时,代表实测点在⽬标直线上。
底部⼯具栏还会显⽰实测点⾄起点和终点的距离,引导放样。
CAD模型放样与水平偏转技巧
CAD模型放样与水平偏转技巧CAD(计算机辅助设计)软件是一种广泛应用于工程和设计行业的工具,它可以帮助设计师在计算机上创建和修改三维模型。
而在对三维模型进行放样和水平偏转时,CAD软件也提供了一些非常有用的技巧。
放样是指将三维模型展开成平面图形,以便在实际制造中进行材料的切割和加工。
以下是一些放样的技巧:1. 首先,在CAD软件中打开要进行放样的三维模型文件。
确保模型的尺寸和比例正确。
2. 选择放样工具,通常在CAD软件的菜单或工具栏上可以找到。
放样工具的名称和位置可能会因不同的CAD软件而有所不同。
3. 确定放样的方向和选择放样面。
放样面通常是指模型的一个平面表面,被认为是模型的主要展开面。
4. 在进行放样时,需要注意一些形状和结构上的限制。
例如,弯曲较大的部分可能无法完全展开成平面,需要进行破裂或缝合。
5. 在进行放样时,可以根据需要添加剖面标记、尺寸和标识等来帮助理解。
水平偏转是指将三维模型围绕水平轴旋转一定角度。
这在一些设计和制造领域中经常用到,特别是在建筑和机械设计中。
以下是一些水平偏转的技巧:1. 打开CAD软件并载入要进行水平偏转的三维模型。
检查模型的尺寸和比例是否正确。
2. 选择水平偏转工具,这通常可以在CAD软件的旋转或变换工具中找到。
3. 指定水平偏转的起始点和终点,通常是通过设置坐标或选择特定的点来实现。
4. 输入水平偏转的角度。
可以通过直接输入数值或使用CAD软件提供的图形界面进行设置。
5. 确认设置并进行水平偏转。
CAD软件将根据指定的参数自动调整三维模型的角度和位置。
需要注意的是,在进行放样和水平偏转时,CAD软件也提供了一些额外的功能和选项,如复制、翻转、合并等。
这些功能可以根据需要进行调整和使用。
总结来说,CAD模型放样和水平偏转是在设计和制造领域中经常遇到的问题。
CAD软件提供了一些实用的技巧和工具来解决这些问题,帮助设计师更好地处理和操作三维模型。
通过合理运用这些技巧和工具,设计师可以更高效地进行放样和水平偏转,从而提高设计和制造的效率。
利用AutoCAD技术进行设计图纸现场定位放样
在AutoCAD平台上,可以轻而易举的将任意弧形线段等分,同时做出每个等分点的直角坐标。这就成为我们采用AutoCAD技术现场放样弧形结构的理论基础。根据每个弧形结构的尺寸大小,我们选择一个合适的等分数,将每个等分点作为弧形结构的一个定位点,同时做出每个定位点的坐标。施工现场利用全站仪定出各个定位点的位置后,将各定位点之间用直线连接,这样可以得出弧形结构的近似值。根据微积分的原理,折线分得越多,折线段越短,越接近圆弧。但若折线分得过多,又必将给施工带来困难。经过采用AutoCAD在计算机上模拟得出的结论,半径10m圆心角30度的圆弧等分为五份后,各等分点连接产生的折线与圆弧的误差只有3mm,实际施工中是可行的。具体工程等分可以以此为参照。
3、等分弧形结构:
找出需要定位的复杂弧形结构,用DIVIDE命令对其进行等分。需要注意的是,这样等分后的等分点是不可见的,因为计算机对“点”的定义是认为其是无限小的。所以,在等分之前,我们应该用DDPTYPE命令改变点的表示形式。
4、平面直角坐标定位:
用DIMORDINATE命令定出在图示坐标系(平面直角坐标系)中每点坐标,标注图见图2。注意同时测量出一个主要轴线交点A的坐标作为间接控制点。
2、对于一些不规则或复杂外形、用传统方法定位有困难的工程,应用AutoCAD技术有着显而易见的优越性,可以降低工作难度,提高准确性,提高工作效率。
3、应用AutoCAD技术必须与施工的方便、可操作性相结合,因为AutoCAD技术运用的最终目的是为工程服务。
4、在运用AutoCAD技术定出有关数据后,现场操作时必须精心施工,认真复核,确保所制定的方案得到贯彻,才能使新技术运用的优点得到体现。
