体育馆扩声设计扩声控制室
扩声个性化设计的实质就是以人为本的扩声清晰度之设计

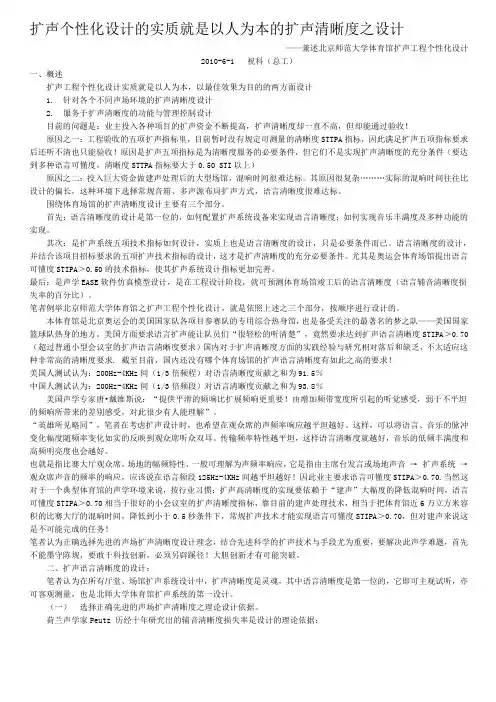

扩声个性化设计的实质就是以人为本的扩声清晰度之设计——兼述北京师范大学体育馆扩声工程个性化设计2010-6-1 祝科（总工）一、概述扩声工程个性化设计实质就是以人为本，以最佳效果为目的的两方面设计1. 针对各个不同声场环境的扩声清晰度设计2. 服务于扩声清晰度的功能与管理控制设计目前的问题是：业主投入各种项目的扩声资金不断提高，扩声清晰度却一直不高，但却能通过验收！原因之一：工程验收的五项扩声指标里，目前暂时没有规定可测量的清晰度STTPA指标，因此满足扩声五项指标要求后还听不清也只能验收！原因是扩声五项指标是为清晰度服务的必要条件，但它们不是实现扩声清晰度的充分条件（要达到多种语言可懂度，清晰度STTPA指标要大于0.50 STI以上）原因之二：投入巨大资金做建声处理后的大型场馆，混响时间很难达标。
其原因很复杂………实际的混响时间往往比设计的偏长，这种环境下选择常规音箱、多声源布局扩声方式，语言清晰度很难达标。
围绕体育场馆的扩声清晰度设计主要有三个部分。
首先：语言清晰度的设计是第一位的，如何配置扩声系统设备来实现语言清晰度；如何实现音乐丰满度及多种功能的实现。
其次：是扩声系统五项技术指标如何设计，实质上也是语言清晰度的设计，只是必要条件而已。
语言清晰度的设计，并结合该项目招标要求的五项扩声技术指标的设计，这才是扩声清晰度的充分必要条件。
尤其是奥运会体育场馆提出语言可懂度STIPA＞0.50的技术指标，使其扩声系统设计指标更加完善。
最后：是声学EASE软件仿真模型设计，是在工程设计阶段，就可预测体育场馆竣工后的语言清晰度（语言辅音清晰度损失率的百分比）。
笔者例举北京师范大学体育馆之扩声工程个性化设计，就是依照上述之三个部分，按顺序进行设计的。
本体育馆是北京奥运会的美国国家队各项目参赛队的专用综合热身馆，也是备受关注的最著名的梦之队——美国国家篮球队热身的地方。
美国方面要求语言扩声能让队员们“很轻松的听清楚”，竟然要求达到扩声语言清晰度STIPA＞0.70（超过普通小型会议室的扩声语言清晰度要求）国内对于扩声清晰度方面的实践经验与研究相对落后和缺乏，不太适应这种非常高的清晰度要求. 截至目前，国内还没有哪个体育场馆的扩声语言清晰度有如此之高的要求！美国人测试认为：200Hz-4KHz间（1/3倍频程）对语言清晰度贡献之和为91.5％中国人测试认为：200Hz-4KHz间（1/3倍频段）对语言清晰度贡献之和为93.8％美国声学专家唐•戴维斯说：“提供平滑的频响比扩展频响更重要！由增加频带宽度所引起的听觉感受，弱于不平坦的频响所带来的差别感受，对此很少有人能理解”。
专业音响_-_C-MARK__体育馆音响系统方案
体育馆扩声系统解决方案目录一、设计理念二、设计方法三、功能概述四、设备简介五、声场声压图六、电力电源系统要求七、工程保障与服务方案一、设计理念理念：体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主，在使用功能上不同于厅堂扩声，也不同于剧场扩声，它有其特殊性，除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外，还要求设备的功率要大并留有余量，因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。
音质优化以音质为设计的核心。
要达到这一目标必须以设备的选用为首要条件，我们在这里所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。
先进性该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。
成熟性所采用的技术和产品应当是成熟的技术和经过考核的产品。
可扩充性一是体育馆根据应用需要扩充功能或提高性能时，本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。
二是随着技术以及文娱活动的发展。
本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。
体育场馆的扩声系统设计包括建声和电声两方面的内容；前者主要是控制混响时间和音质缺陷；后者则要保证馆内有足够的声压级，均匀的声场分布以及不同功能时所要求的声学效果。
两者相辅相成，只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。
二、设计方法由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音，除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀，音响设备要能达到音乐的高频明亮、中频有力、低频丰满，音乐的层次分明，场内各处要有合适的响度和均匀度，扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设计中参考了相关国家标准《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。
体育中心扩声系统方案
目录第一部分扩声系统设计方案 (21)一、体育场扩声系统设计方案 (22)1。
1 概述: (22)1。
2 技术指标: (22)1.3 设计依据: (23)1。
4 设计思路： (24)1。
5 设计要点： (24)1.6 主扩声系统设计： (25)1.7 功率放大系统： (30)1。
8 控制室监听系统： (31)1.9 音频控制、传输、处理系统： (32)1.10 拾音及重放系统: (35)1.11 系统配电设计： (40)1.12 扩声系统基本指标计算书： (41)2.13 计算结果 (42)二、体育馆扩声系统设计方案 (43)2.1 概述： (43)2.2 技术指标: (43)2.3 设计依据： (44)2.4 设计思路： (45)2。
5 设计要点： (45)2。
6 主扩声系统设计： (46)2。
7 功率放大系统： (55)2.8 控制室监听系统： (56)2.9 音频控制、传输、处理系统： (58)2.10 拾音及重放系统： (61)2.11 系统配电设计： (68)2。
12 扩声系统基本指标计算书： (69)2。
13 计算结果 (70)三、游泳馆扩声系统设计方案 (71)3。
1 概述: (71)3.2 技术指标: (71)3。
3 设计依据: (72)3。
4 设计思路： (72)3。
5 设计要点： (73)3。
6 主扩声系统设计: (74)3.7 功率放大系统： (77)3。
8 控制室监听系统： (78)3.9 音频控制、传输、处理系统： (79)3.10 拾音及重放系统： (83)3。
11 系统配电设计： (85)3。
12 扩声系统基本指标计算书: (86)3.13 计算结果 (86)四、主要投标品牌 (87)五、投标货物偏离表 (90)5.1、体育场投标货物偏离表 (90)5.2、体育馆投标货物偏离表 (93)5。
3、游泳馆投标货物偏离表 (97)六、投标货物清单 (98)6。
1、体育场投标货物清单 (98)6。
江阴市体育中心体育场扩声系统设计
场 馆专业扩声 系统完工 后设备 的利用率 。 ② 系统设计 构思
ａ保证 全场 有较 高 的语 言 清晰度 ， 能长 时 问提 ． 并
响场地 的整体风格 。
统 中 ， 箱是第一 位的 。 音
江 阴市 体育 场 主扩声 系 统设计 采 用 了具有 质量
轻、 射程 远 、 全天 候等特色 的 Ｄ ９ 系列扬声 器 。 Ｓ７
④功率放 大器
２ 扩声 系统深化设计
体 育场 的扩 声 系统 不仅 能 满足 体育 竞赛 和政 治 集合语 言扩声 的要求 ， 也应 能满足一般 的 团体操 等广 场 文体 表演 以及 赛 间播放 音乐 的音 乐扩 声要 求 。 因 此， 与其配 套 的扩声 系统 必须 满 足各类 活 动 的要 求 ， 既要 保证 在重大体 育 比赛 、 大型集会 时要有 较高 的语 言 清晰度 ， 又能确保 各类活 动时拥有 足够 的声 压级 和
亮， 中音 浑厚有 力 ， 优美 动 听 ， 音丰满 柔 和有 弹性 、 低 有力度 的主观效 果 。而达 到这一效 果 ， 整个扩声 系 在
供足够 的声 压 。ｂ全 场各个 位置 无 明显 回音 、 ． 颤动 回 声 和声 聚焦 等 音质 缺 陷 。ｃ扬声 器 声音 覆 盖服 务 区 ． 内 ， 音与 频响覆 盖均 匀 。ｄ扩 声系统 的使 用功能 满 声 ．
的核 心 目标 ， 现高质量声 音重放 和还原 。 实 基 于对人类 听觉生理 及心理 特性 的研究成 果 ， 如 何使 所有 人获得 “ 自然 ” “ 实 ” “ 美 ” 、真 、优 的听觉 艺术
潍坊奥体中心扩声系统施工技术

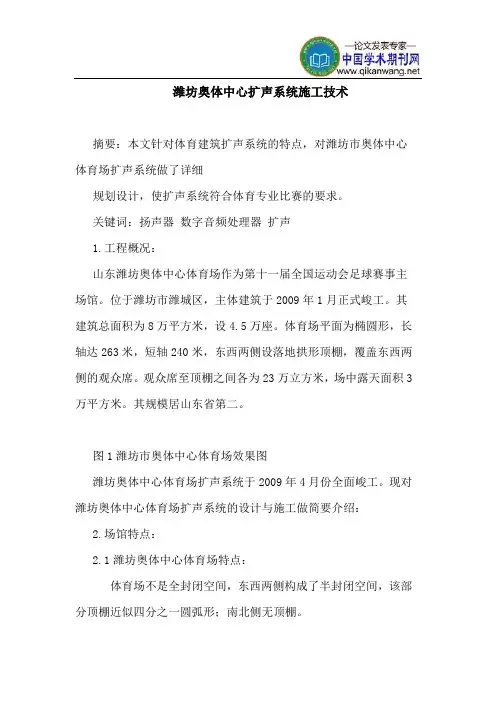

潍坊奥体中心扩声系统施工技术摘要：本文针对体育建筑扩声系统的特点，对潍坊市奥体中心体育场扩声系统做了详细规划设计，使扩声系统符合体育专业比赛的要求。
关键词：扬声器数字音频处理器扩声1.工程概况：山东潍坊奥体中心体育场作为第十一届全国运动会足球赛事主场馆。
位于潍坊市潍城区，主体建筑于2009年1月正式峻工。
其建筑总面积为8万平方米，设4.5万座。
体育场平面为椭圆形，长轴达263米，短轴240米，东西两侧设落地拱形顶棚，覆盖东西两侧的观众席。
观众席至顶棚之间各为23万立方米，场中露天面积3万平方米。
其规模居山东省第二。
图1潍坊市奥体中心体育场效果图潍坊奥体中心体育场扩声系统于2009年4月份全面峻工。
现对潍坊奥体中心体育场扩声系统的设计与施工做简要介绍：2.场馆特点：2.1潍坊奥体中心体育场特点：体育场不是全封闭空间，东西两侧构成了半封闭空间，该部分顶棚近似四分之一圆弧形；南北侧无顶棚。
顶棚高度较高，离地最高处达到52米，观众席至顶棚之间空间大，容积达到23万立方米。
顶棚结构内，混响时间较长。
经实测1000赫兹，混响时间长达3秒。
马道高度高且不在同一水平面上，呈圆弧形。
控制室至功率放大器室信号传输距离远且线路复杂。
2.2扩声深化设计根据体育场的现场特点，潍坊奥体中心体育场主扩声深化设计方案如下：由于该体育场顶棚内东西侧观众席封闭空间容积较大，混响时间长，对语音清晰度影响较大；马道呈圆弧形，扬声器无法吊挂在同一水平面上且落差较大，造成各点扩声环境迥异；南北侧看台无顶棚结构，容易造成声音外溢，对体育场外部造成声污染。
所以，采用β3 onax系统的s12l、s15l高声压扬声器以分散式布局对体育场观众席及比赛场地进行均匀扩声。
其优点如下：单只扬声器的要求较低，可选择的范围大，在满足马道承重前提下有更多的选择。
相对于集中式布局，分散的扬声器距离观众席较近，直达声较强，反射声的烦扰小，有利于提高清晰度，同时，声功率较小，声音不易外溢，降低了声污染。
体育场馆扩声系统设计中几个问题的探讨
育赛 事 的举 办或 即将举 办 ， 响 到一 大批体 育 场馆 影
的建 设 ，规 划 中 的 奥 林 匹 克 公 园 建 设 规 模 空 前 ， 为
（ ） 了在 不 同 的 应 用 场 合 下 使 观 众 获 得 良好 ６为
了更 好地迎 接 这一盛 事 的到来 ， 体 育场 馆扩声 系 对 统工程 的设计 ， 必然 引起 有关人 员的高度重 视 。
规范 体育馆 扩声 系统设 计 ， 其达 到 预期效 果将 起 使 到 主导作用 。 （） ８ 体育馆 的扩声 系统 除 了 比赛 大厅包 括观 众 席 的扩声 系统及 比赛 场地 的扩声 系统 外 ， 还应 包括 检 录 系 统 、裁 判 台 扩 声 及 附 属 用 房 的 公 共 广 播 ／ 呼
叫 系统 和 馆 外 出 入 口处 的 观众 引 导 广 播 系统 。
（） ９ 现代 体育馆 的扩声 系统 还应 包括 评论 员席 （ 独 评 论 室 或 在 观 众 席 设 置 ）广 播 、 视 转 播 室 单 、 电 及 转 换 的 系 统 联 机 系 统 。评 论 员 席 一 般 设 置 系 统 传 声 器 专 用 插 座 ， 播 电视 转 播 室 一 般 设 调 音 台输 出 广 的 ０ｄ Ｂ信号插 座 ， 以供与转播 系统 配接 。 ２２ 体 育 场 ． 与室 内扩声 比， 育场扩声有其 自身 的特 点。 体 （ ） 育 场 上 空除 主席 台观 众 席 有 挑 蓬外 ， １体 其 余 观 众 席 及 场 地 上 空 均 为 敞 开 式 ， 全 与 室 外 环 境 完 相 通 ， 声 系统 受气 候 条 件影 响很 大 ， 声 场 内最 扩 其 大 声 压级 、 场 分 布 、 输 频率 特 性及 系 统 噪声 等 声 传
贵州省体育馆扩声系统升级改造工程解析
在贵州省技术 质量监督局主持下 ， 馆 内分别对 在
２ 列长 阵列方式 和 ４ 短阵列 方式进 行 了实地测 试 ， 列
项 目都编辑完毕后 ， 只需点击写有“ 储存 到机器” 方框 ，
之用 。在对 钢丝绳 使用 锁扣时一 定要按 照规范使 用
两个 ， 一个 正装 ， 另一个 反装 ， 拧 紧螺母 时 ， 在 要适 可 而止 ， 防止 用力过 大而破 坏 了螺 纹 ， 结果反 而更 危 其 险 。各种线材布置要 规范 ， 必须放人线槽 内。
台的方向（ 不作什 么要求 ） 。 图３ 所示 的供声方 式 ， 不但解 决 了观众 视线 障碍
重低音 Ｉ Ｉ 重低音 音箱 １Ｉ 音箱 ２ Ｉ
图２ 流Ｈ Ｍ Ｌ 动演 出扩声系统
Ｉ 线阵列音箱 ０ Ｉ Ｉ Ｉ■● ■一 Ｉ
ｌ
１●■ ■■ ● ●■ ●■ ■ ■■ ●■ ■■ ■ ■■ ■■ ■ ■● ■■ ■ ●● ●一 ＩＨ Ｉ
共有 １０ ８ 个之多 ， 集大型 歌舞 、 体表演 于一体 ， 些 文 有 节 目场面宏 大 、 人数众多 。对 于这 样以音乐为 主的场
示 。在 图 ２ 示 的 系统 中 ， 所 自处 理 器 １ 后 只 画 出 了 之
整个 系统 的 １ ， 画 出的读 者可 以 以此 类推 。这 个 ／ 未 ４ 系统 的组 成 为 ： 信号 源 的部分 为手 持 无线传 声 器 １ ０ 只、 无线耳麦 １ 只、 Ｏ 有线 电容传声器 ８ （ 只 均采用舒 尔 系列 的 中端产 品 ） ；双 Ｃ Ｄ播放 机 １ Ｄ Ｄ播放 机 １ 台、 Ｖ
体育场馆扩声工程泛论
２ ． 扬 声器 的布局
２ ． １ 两种布局方式
增 强 听 音 清 晰度 和 解 决 传 声 增 益 问题 是 体 育 场 馆 扩 声 系统 的 设 计核 心 ， 而 影 响两 者 的原 因主 要是 体 育场 馆 混 响 时 间长短 和 扬声 作 者简介 。 器箱 的投 射 距 离 。 由于 使 用场 地 的不 同， 扬 声 器的 布局 方 式 分 为两 樊群力 （ １ ９ ８ １ ． ８ 一） ， 男， 陕西人 ， 工作 单位 ： 陕西省 广播 电视 研 究
种， 即集中式 布局和分散式布局。 集 中式布局适用于一些大型文艺 所， 职称 ： 工程 师， 学历： 本科 ， 专业 方向： 通信工程 。
科 技 ｊ 余娅 ７ ３
１ ． ２ 体育场馆扩声系统 的设计思想 体育场馆的设计都大 同小异， 中央一般为比赛场地， 四周为观
众席。由于观众席布置在四周和体育场馆在建筑方面的一些结构原 因， 扩声系统无法提供对观众听音清晰度的声波反射和折射装置， 即体育场馆 的体型结 构对于扩声效果而言没有一点帮助， 也无法做 到声像一致 。 不过， 我们可以像剧场设计一套标准的扩声系统在体 育场 馆 中备 用 ， 但 是 问 题 也 随 之 产生 ， 譬如， 对 于 一 些 大 型 的文 艺 演出， 它们举办的次数少， 这就使得扩声系统搁置太久， 造成使用次 数少的情况 ， 造成了经济上的不划算 。 而对于经常举办的体育赛事 等活动， 扩声系统可能 无法派上用场 ， 反而有碍于体育竞赛和一些 群众集会的Ｊ ＝ ￣ Ｉ Ｎ进行。 鉴于以上问题 ， 应设计一套既可以满足体育 比赛又可以满足一些举 办次数 少的大 型文艺活动的常备的固定安 装扩声系统 。 在设计方面， 要考虑到听音清晰度和传声增益， 从而 达到经济实用的目的。 举办单位如果想节约成本， 可以在进行大 型 文艺演出时租用一套流动演出系统， 演出结束后将其拆除即可。
体育馆扩声系解决方案
报告厅、会议室、体育馆音响扩声系统设计说明一、概述音响设计内容包括：1、500人报告厅音响系统；2、200人报告厅音响系统；3、体育馆音响系统；二、500人报告厅2.1.项目概况：报告厅长约23米，宽约24米，高度约4.5米，面积约550平米，阶梯式房间。
2.2.设计依据《厅堂、体育场馆扩声系统设计规范》(GB28049 —2011)《厅堂扩声系统声学特性指标》(GYJ25—86)《厅堂扩声特性测量方法》(GB4959—85)《会议系统电及音频性能要求》(GBJ76—84)《声系统设备互连用连接器的应用》(GB/T14197—93)《客观评价厅堂语言可懂度的RASTI法》(GB/T14476—93)《厅堂混响时间测量规范》(GBJ76—84)《民用建筑电器设计规范》(JGJ/T16—92)2.3.学设计：500人报告厅作为学院内中型会议发言、报告等语言扩声为主，兼顾文娱活动的重要场所。
需提出合理的声学设计方案，保证清晰度，不能有声学缺陷，满足语言扩声的要求，电声系统需保证均匀的声场分布。
2.4.系统设备器材选用原则：可靠性：系统应具有长期稳定工作能力，选用设备均应符合国家的或国际的有关标准，而且是全新的未使用过的产品，均有合格证、质保书、产地证明、测试资料等质量保证依据。
实用性:扩声系统必须满足技术指标和功能要求，具有可实现性，操作方便，维护容易。
先进性：在满足实用性，可靠性的前提下，应是先进的系统，主要设备应采用和著名品牌的产品，系统的设计应采用先进的设计手段和理念。
一致性：系统必须具有较高的性价比，实用不夸张，高档而不奢侈。
2.5.接地要求：保证系统需良好接地，应符合安全要求，避免交流声，应用基础接地其接地电阻小于1欧姆，单独接地装置接地，其接地电阻小于4欧姆。
供货方可提出具体要求。
2.6.系统说明扩声系统：必须在确认建声满足要求的大前提下，才可进行电声声场的设计工作。
通常情况下，声场设计按照会议室结构类型来进行音箱选型和分布形式的设计。
体育场馆扩声系统综述
体育场馆扩声系统综述作者：王福津来源：《演艺科技》2019年第01期自北京成功申办2008年奥运会以来，为满足奥运会体育比赛的需要，在北京和其周边地区已开始新建或改建30余座现代体育场馆，并带动了全国各地兴建体育场馆的热潮。
随着科技的进步与经济的发展，我国新世纪建设的体育场馆与以往的体育场馆相比，无论是建筑形式与格局，还是使用功能和设施等方面，都有了很大的提高与进步。
下面就体育场馆扩声系统设计中，需要考虑和注意的一些基本问题进行讨论。
1; 体育场馆对扩声系统的基本要求这里需要强调三点。
（1）体育场馆最常用的功能就是举行体育比赛或群众集会，因而对扩声系统最基本的要求就是保证语言扩声的可懂度（或清晰度）。
这看似简单，在实施过程中要真正使体育场馆观众坐席（或大多数观众坐席）具有良好的听闻效果并非易事。
（2）当体育场馆举行大型运动会开幕式、闭幕式或大型文艺演出时，如果为扩声系统配置高质量的“流动系统”，再与原有的“固定”安装系统联合使用，就会得到比较理想的扩声效果，而且这种方式在投入上也比较经济。
（3）现代体育场馆的观众群体有别于传统的“观众”，很多观众是“球迷”拉拉队，他们的呐喊助威使比赛过程气氛热烈。
但对扩声而言，“背景噪声”级增大了，而且是无规律的，这一点在扩声系统设计中应予以充分注意。
2; 体育场馆声学特性规范《体育馆声学设计及测量规程》由中国建筑科学研究院主编，经建设部批准的全国行业标准，自2001年3月1日起施行。
其主要内容包括：总则;建筑声学设计;噪声控制;扩声设计和声学测量等五个部分。
比赛大厅基本分为：综合体育馆比赛大厅、游泳馆比赛大厅和溜冰馆等。
在这里还需要说明几点。
（1）体育场声学特性目前尚无规范可循，有资料表明，对体育场观众席扩声声压级的要求应该在103 dB左右。
（2）大多体育场观众席上方多带有“雨蓬”，会形成一定的反射声。
虽然体育场是非封闭空间，在设计中也不能简单地以自由声场来对待，这是非常重要的。
体育馆设计说明
（一）、比赛区扩声系统配置
1、比赛区扩声音箱
采用分散式单声道扩声，选用6只强指向中远程扬声器，分别安装于顶部网架固定吊装，均指向比赛场。音箱选用品牌SoundKing（音王）型号H12，产品介绍如下：
使用场合：
※可用作体育馆、礼堂的补声系统；
※酒吧，卡拉OK包厢。
特点:
※ H系列音箱具有箱体偏小，功率偏大，灵敏度偏高等特点；
※ 中高频明亮，人声比较突出,适合听人声和背景音乐的扩声；
※ 配有常规12点吊挂系统，既简单又方便；
※ 底部配有孔径为35mm托盘，可以支撑固定；
※ 箱体表面喷有一层水性颗粒漆，外罩内嵌式优质钢网，内粘3mm透气棉，使音箱即保护喇叭单元又具备防雨功能。
H12技术参数
类型: 二分频12寸全频音箱
频率响应:50Hz–20kHz (-10dB)
c、混响时间
综合体育馆比赛大厅满场500～1000Hz混响时间及各频率混响时间对于500～1000Hz混响时间的比值宜符合下表：
2、4、扬声器布置
按照功能要求将馆内扬声器分成如下控制区域：
比赛区
采用分散式单声道扩声，选用6只强指向远程扬声器顶部吊装，均指向比赛场。
观众区
采用分散式单声道扩声，选用12只全频扬声器顶部吊装，均匀覆盖观众区。
GB/T14947-94《声系统设备互联用连接器应用》；
2、2、 功能设计
象山中学体艺馆是校区内的大型活动场所，能满足高水平的篮球运动和群体运动以及大型的文艺活动，馆内看台分为北区和南区两个大块，东面为文艺活动时流动舞台搭建的位置，此次要求建设针对看台以及运动场的扩声系统，在征询了建设方的意见结合体育馆功用定性后，凭借我司多年配合项目建设的经验我们对各部分的功能做如下初步剖析：
体育馆专业扩声系统设计
体育馆专业扩声系统设计目录第一章设计指标 (3)第二章扩声设计 (3)2.1系统设计要求说明 (3)2.2音箱布置 (5)2.3系统构成 (7)第一章设计指标根据相关要求，体育馆的设计指标要求达到《体育馆声学设计及测量规程》JGJ/T131-2000、J42-2000中的一级指标，具体如下：3.1、观众席区扩声指标：最大声压级: ≥105dB;传输频率特性:以125～4000Hz平均声压级为0dB，在此频带内允许＋4，－4dB的变化（1/3倍频程测量）；声场不均匀度: 1000Hz、4000Hz大部分区域不大于 8dB；传声增益: 125～4000Hz≥-10dB；扩声系统语言传输指数STI：满场（80%观众）时观众席大部分区域平均值≥0.60；3.2、比赛场地区扩声指标：最大声压级: ≥98dB;传输频率特性:以125～4000Hz平均声压级为0dB，在此频带内允许＋4，－4dB的变化（1/3倍频程测量）；声场不均匀度: 1000Hz、4000Hz大部分区域不大于 8dB；传声增益: 250～4000Hz≥-12dB；扩声系统语言传输指数STI：满场（80%观众）时观众席大部分区域平均值第二章扩声设计2.1系统设计要求说明1、体育馆扩声系统主要由扬声器、功放、数字音频处理器、调音台、话筒、音源、调线盘等设备组成。
整个系统选用同类产品中音色优美的高档次音响器材为主组成音响系统，选用同类产品中技术最成熟、性能先进、使用可靠的产品型号。
2、扬声器的选型应按以下原则选用：高灵敏度及宽阔平滑的频率响应、高输出声压及低失真度、有效的控制声音指向性及覆盖面。
要求整体扩声扬声器高频清晰，中频具有极高控制力和穿透力，声音饱满，低音扎实。
系统声音具有高保真度、清晰、声音较硬度适中。
3、根据体育馆扩声特性一级指标要求，从系统设计入手，结合计算机软件分析，最后设计出系统配置，以减小声能的扩散反射、声干扰、声聚焦等声学现象对语言扩声清晰度造成的不良影响。
体育中心体育馆、游泳馆、训练馆--扩声系统设计说明
XXX体育中心体育馆、游泳馆、训练馆扩声系统设计说明东莞市XXXXXXX有限公司日期：二〇一八年七月目录一、扩声系统工程概述 (4)1.1、项目概况 (4)1.2、总体设计定位 (4)1.3、设计依据及参考标准 (4)1.4、扬声器选型分析 (5)二、XXX体育中心体育馆扩声系统设计方案 (41)2.1、体育馆扩声系统方案技术说明 (41)2.1.1、系统概述与构成 (41)2.2、扬声器设计及布置方式 (42)2.3、扬声器系统 (44)2.3.1、观众区扬声器组 (44)2.3.2、比赛场地扬声器组 (45)2.3.3、超低频扬声器组 (46)2.3.4、主席台返送扬声器组 (46)2.3.5、调音位监听系统 (47)2.4、功率放大器系统 (48)2.5、音频处理系统 (50)2.5.1、数字网络音频处理器Beta Three DP48 (50)2.5.2、中控8路电源PX128B (52)2.6、调音台系统 (53)2.6.1、数字调音台Allen&Heath Qu-24 (53)2.6.2、舞台接口箱Allen&Heath AR84 (57)2.7、音源录放设备 (58)2.8、话筒设备 (60)三、XXX体育中心游泳馆扩声系统设计方案 (61)3.1、扬声器系统 (61)3.1..1、观众区扬声器组 (61)3.1.2、比赛场地扬声器组 (62)3.1.3、训练池扬声器组 (63)3.1.4、主席台返送扬声器组 (64)3.1.5、调音位监听系统 (65)3.2、功率放大器系统 (66)3.3、音频处理系统 (68)3.3.1、数字网络音频处理器Beta Three DP48 (68)3.3.2、中控8路电源PX128B (70)3.4、调音台系统 (71)3.4.1、数字调音台Allen&Heath Qu-24 (71)3.4.2、舞台接口箱Allen&Heath AR84 (75)3.5、音源录放设备 (76)3.6、话筒设备 (77)四、XXX体育中心训练馆扩声系统设计方案 (78)4.1、重竞技训练厅 (78)4.1.1、扬声器系统 (78)4.1.2、功率放大器系统 (79)4.1.3、音频处理系统 (80)4.1.4、调音台系统 (83)4.1.5、音源录放设备 (84)4.1.6、话筒设备 (85)4.2、篮球训练厅 (86)4.2.1、扬声器系统 (86)4.2.2、功率放大器系统 (87)4.2.3、音频处理系统 (88)4.2.4、调音台系统 (91)4.2.5、音源录放设备 (92)4.2.6、话筒设备 (93)4.3、网球训练厅 (94)4.3.1、扬声器系统 (94)4.3.2、功率放大器系统 (95)4.3.3、音频处理系统 (96)4.3.4、调音台系统 (99)4.3.5、音源录放设备 (100)4.3.6、话筒设备 (101)4.4、竞技训练厅 (102)4.4.1、扬声器系统 (102)4.4.2、功率放大器系统 (103)4.4.3、音频处理系统 (104)4.4.4、调音台系统 (107)4.4.5、音源录放设备 (108)4.4.6、话筒设备 (109)4.5、羽毛球训练厅 (110)4.5.1、扬声器系统 (110)4.5.2、功率放大器系统 (111)4.5.3、音频处理系统 (112)4.5.4、调音台系统 (115)4.5.5、音源录放设备 (116)4.5.6、话筒设备 (117)4.6、乒乓球训练厅 (118)4.6.1、扬声器系统 (118)4.6.2、功率放大器系统 (119)4.6.3、音频处理系统 (120)4.6.4、调音台系统 (123)4.6.5、音源录放设备 (124)4.6.6、话筒设备 (125)五、电源净化系统 (126)5.1、扩声系统电力要求及控制室布置规范 (126)5.2、电源负荷要求 (128)一、扩声系统工程概述1.1、项目概况XXX体育中心的扩声系统不仅能满足体育竞赛和政治集合语言扩声的要求，也应能满足一般的团体操等广场文体表演以及赛间播放音乐的音乐扩声要求。
体育场馆设计方案
体育场馆设计方案随着我国国力的日益增强与人们物质文化生活水平的不断提高，国内很多城市都在建设或筹建体育场，其规模基本上是实用型、多功能型乃至简易型的，均属于中小型体育场之列。
我们应该对这此中小体育场的建设予以重视，并从技术上进行正确的规范和引导。
本文简单介绍体育场声学设计的经典方法和物理过程，不涉EASE软件设计。
1.声学环境1.1基本结构和朝向中小型体育场的基本结构有开放式、并开方式和封闭式三种。
通常，坐席下没有功能用房的称为开放式体育场。
体育场又有多功能体育场和专项运动体育场之分，我国现在有的体育场多数为多功能体育场，适用于各种体育运动项目的比赛和普通的文艺演出。
专项动动体育场根据某一项体育运动的特点设计建造，只适应于特定的体育运动比赛项目，例如，足球比赛专用体育场、自行车比赛场、网球比赛场等。
在国内，中小型体育场的朝向一般与火车站的朝向有些类似----坐北朝南，即主席台位于体育场院的北侧观众席的正位，符合全天候的采光要求，太阳从主席台的右方落下，缺点是对足球等运动项目的比赛会顺光和逆光的差别，不利于公平比赛。
由于场地的限制，也有坐西朝东，即主席台位于体育场的西侧观众席的正位，这种朝向不太符合全天候的采光要求，优点是对于足球等运动项目的比赛没有顺光和逆光的差别，有利于公平比赛。
通道，比赛场地宽度经75M，长度约110M，足球场东西走向红90M，南北走向约65M。
体育场的基本布局和开幕式运动员出入场行程图。
体育场四周的观众席为马鞍形结构。
对于坐北朝南的体育场，主席台位于北侧看台中间，北看台约32～35阶坐席，南看台也约有32～35阶坐席，东看台约20阶坐席，背景台位于南看台后侧，火炬台位于主席台的东侧，计时和计分牌位于主席台的西侧，西看台也约有20阶坐席。
对于坐西朝东的体育场，只要将坐北朝南的体育场的基本方向，逆时针旋转90°，即可得到体育场的基本丰局和开闭幕式运动员出入场行程图。
体育场挑棚的设置和形式不一而足。
扩声系统在大型体育场馆安装施工技术
国家速滑馆为综合性冰面体育场馆，场馆具有可同时举办短道速滑、花样滑冰和冰球相关赛事的能力。
扩声系统以语言扩声为主，满足语言扩声及训练扩声使用的要求，场馆语言清晰度、声压级为国家一级标准，同时也可作为音乐扩声及演出活动辅助性演出扩声使用。
1 扩声方案的选定国家速滑馆投影大致呈椭圆形，南北长约240 m、东西宽约174 m、高约33.8 m。
冰面包含1条400 m×18 m专业速滑道场地，2块30 m×61 m国际标准溜冰场,冰面总面积达10 514 ㎡，场地空间巨大，结合冰面以及比赛大厅建筑做法，最终确定扩声系统最优方案（图1）。
图1 场馆空间1.1 扬声器选定国家速滑馆结构挑蓬面积巨大，冰面吸音系数较低，造成观众区混响时间较长，顶棚所产生的有害混响声以及反射声占整个空间的80 %，因此扬声器要在“长混响”环境下确保语言的清晰度和音乐重放的丰满度与清晰度，决定选用低频指向性好、大功率的双12寸中频喇叭单元构成的全天候线阵列扬声器组，声学指标满足《北京冬奥会竞赛场馆音视频系统技术指标》，其中声压级（峰值）为105 dB，声压级（有效值）为95 dB，平均声压级为±5 dB。
1.2 扬声器布置扩声系统集中吊装于中圈马道。
马道自重110 t，总长454 m，均布约为242 kg/m。
扬声器的布置要充分考虑马道的荷载情况。
西侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器，总重量750 kg；东侧观众席上方集中吊挂3组内置双12寸低频单元线阵列扬声器总重量750 kg；东侧观众席上方集中吊挂两组面阵列音箱，每组6只，总重量300 kg；南北侧观众席各吊挂4组内置双12寸低频单元的线阵列扬声器作为补声扬声器，总重量100 kg，同时东侧观众席上方配备4只内置双18寸低频单元的超低频扬声器，总重量300 kg。
线阵列扬声器采用每3只扬声器单元为1组，采用并联形式，接受1台四通道功放的输入信号，确保1只扬声器损坏的情况下不影响另外1只扬声器扩声。
体育场馆扩声标准与具体措施
体育馆建筑声学设计的有关标准国家建设部近年先后颁发了JGJ/T131-2000<体育馆声学设计及测量规程>和JGJ/31-2003<体育建筑设计规范>两个文件，其中有关建声设计的指标及要求有以下几点：〔1〕体育馆建筑声学条件应以保证语言清晰为主。
〔2〕不得产生明显的声聚焦、回声、颤动回声等音质缺陷。
〔3〕中小型体育馆混响时间在500-1000Hz范围内宜设置:1.3-1.5s。
各频率混响时间相对于500-1000Hz混响时间的比值：频率〔Hz〕12525020004000比值1.0-1.31.0-1.10.9-1.00.8-0.9〔4〕大厅上空应设置吸声材料或吸声构造。
〔5〕大厅四周的玻璃窗应设有吸声效果的窗帘。
〔6〕大面积墙面应做吸声处理。
〔7〕比赛场地周围的矮墙、看台栏板宜设置吸声构造，或控制倾斜角度和造型。
四、体育馆常见的声学缺陷近年体育馆的建筑造型和结构大量采用暴露网架、不设吊顶甚至采用透光的屋顶材料，并流行弧形拱顶、圆形墙体和大面积玻璃窗或玻璃幕墙等形式，这都极易造成较严重的声学缺陷。
而且建筑声学的设计项目往往是在建筑土建设计、装饰设计甚至施工的后期才介入，由于基本的建筑造型方面已难以改变，唯一办法是从声学装修结构方面进行调整和改造。
这就大大增加了设计和施工的难度.上述建筑结构造成的常见声学缺陷如：1、声聚焦声音在遇到凹的墙面或天花棚顶时将会产生声聚焦，使某些点或某些区域的声压级远远大于其它位置，导致声场分布极不均匀，出现"声染色"和"声反馈啸叫"等音质缺陷。
体育馆的弧形拱顶和圆形墙体，是典型的容易产生声聚焦的结构。
2、颤动回声在室内的一对平行墙之间，一个声音在两墙壁间来回反射产生多个重复的声音，称为颤动回声。
这在体育馆的大面积墙面以及比赛场地周围的矮墙和看台栏板等处最易产生。
3、混响时间偏长和一般剧场、音乐厅、会议厅等厅堂相比，体育馆能做吸声处理的表面积比较少，所以混响时间普遍偏长。
体育馆扩声系统设计说明
体育馆扩声系统设计说明体育馆主比赛场地扩声扩声系统的设计，包括比赛场地的扩声系统，观众席的扩声系统，主席台监听系统，扩声控制室监听系统，流动扩声系统等可以独立使用的子系统。
场地扩声采用分散扩声式布置，观众席的分布采用集中扩声式布置，主席台采用流动的扩声方式。
扩声系统的设备主要分为六部份：扩声设备、处理设备、功放设备、调音台设备、周边处理器及音源设备和信号拾取设备。
这六个部份互相配合而成，确保在使用时效果理想，操控容易，减低出错机会，且能在极短的设定时间内便能应付任何变化的需要。
一扬声器选型主比赛场扩声系统选用美国JBL AE系列扬声器，AE系列扬声器是专为大型体育场馆和高档剧院而设计。
采用专列的PT? 波导技术，为二分频设计，低频下限可到45Hz，使声音得到最大效率的远距离传输，其单只最大声压级达到133dB 以上，功率1000W，指向性准，功率大。
特殊的坚固销锁定位系统，使吊装更方便，更安全。
遵循7:1 安全系数设计，箱体的角度调节可以精确、方便地调节。
另外，我们特别设计了2 只JBL SRX系列二分频扬声器专门照顾主席台贵宾位置，采用外置无源分频方式驱动，保证音质达到音乐扩声的要求，并且有更高的清晰度。
二功率放大器所有扬声器均配备了功率相匹配的美国皇冠CROWN CTS系列功率放大器。
皇冠功放有着令人惊叹的音质和强劲的功率，CTS 系列更是当今功率放大器的设计典范。
其独特的大于1000 的阻尼系数，使低音无比优美动听；大于13V/ms 的转换速率，使高音异常清澈明亮；超低的相位失真，使音质更为逼真自然；ODEP（输出器件模拟保护）专利技术解决了功放过载的停机问题并提高了输出电路效率；先进的IOC 指示器，确保功放无失真高性能输出；次低频和直流电压输出保护以及超高频和射频干扰保护，可以使扬声器不受损害；接地分离开关，避免系统信号地与电源地交叉耦合引起交流哼声。
CTS系列采用金属封装的输出器件，用先进的仪器检测每个器件的功率曲线和峰功率处理能力，经过筛选和配对后才使用。
