一起非同期并列事故的分析

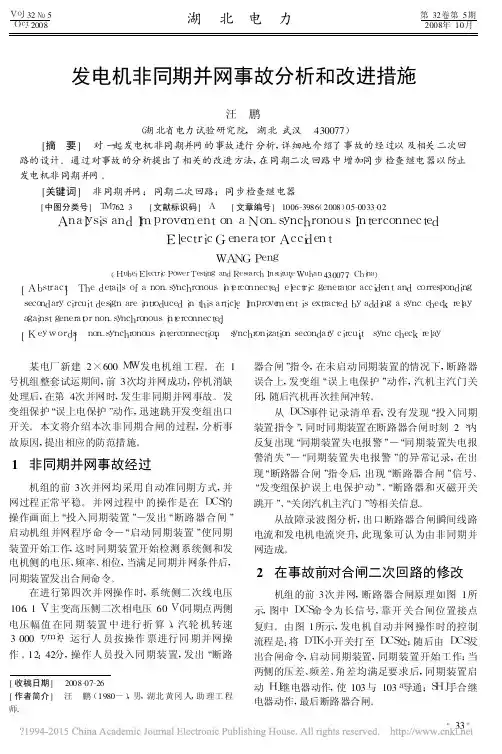

发电机非同期并网事故分析和改进措施
发电机非同期并网事故分析和改进措施汪 鹏(湖北省电力试验研究院,湖北武汉 430077) [摘 要] 对一起发电机非同期并网的事故进行分析,详细地介绍了事故的经过以及相关二次回路的设计。
通过对事故的分析提出了相关的改进方法,在同期二次回路中增加同步检查继电器以防止发电机非同期并网。
[关键词] 非同期并网;同期二次回路;同步检查继电器 [中图分类号]T M 762.3 [文献标识码]A [文章编号]1006-3986(2008)05-0033-02A n a l y s i s a n d I m p r o v e m e n t o na N o n -s y n c h r o n o u s I n t e r c o n n e c t e dE l e c t r i c G e n e r a t o r A c c i d e n tW A N GP e n g(H u b e i E l e c t r i c P o w e r T e s t i n ga n dR e s e a r c h I n s t i t u t e ,W u h a n 430077,C h i n a )[A b s t r a c t ]T h e d e t a i l s o f a n o n -s y n c h r o n o u s i n t e r c o n n e c t e de l e c t r i c g e n e r a t o r a c c i d e n t a n dc o r r e s p o n d i n g s e c o n d a r y c i r c u i t d e s i g n a r e i n t r o d u c e d i n t h i s a r t i c l e .I m p r o v e m e n t i s e x t r a c t e d b y a d d i n g a s y n c c h e c kr e l a y a g a i n s t g e n e r a t o r n o n -s y n c h r o n o u s i n t e r c o n n e c t e d .[K e y w o r d s ]n o n -s y n c h r o n o u s i n t e r c o n n e c t i o n ;s y n c h r o n i z a t i o n s e c o n d a r y c i r c u i t ;s y n c c h e c k r e l a y 某电厂新建2×600M W 发电机组工程。
一起发电机非同期并列事故的分析和改进
一起发电机非同期并列事故的分析和改进摘要非同期并列是发电厂电气的恶性事故之一。
并列合闸瞬间，将会产生很大的冲击电流和电磁力矩。
在冲击电流下产生的电动力和发热是发电机和所连设备（如断路器、变压器）不能承受的，它会造成发动机定子绕组变形、弯曲、绝缘崩裂、定子绕组并头套溶化，甚至将定子绕组烧毁等严重后果。
介绍一起发电机非同期并列事故的情况、原因分析及改进措施。
关键词发电机；非同期并列；合闸回路；分析改进1 事故经过2012年7月4日03：19分，湖南华菱涟源钢铁有限公司360烧结余热发电机（型号为：QFW?15?2A?10.5）在正常停机一小时后再次热态起机并网。
运行人员按操作规程正常操作，在同步点时，按“合闸”按钮后发现同步表指针还是按顺时钟方向旋转约45度角时，听到“砰”的一声响，随后运行人员立即退出发电机同期出口压板、同期点“1”按钮、“手选确认”按钮，检查机组其他设备，发现发电机保护跳机、励磁灭磁开关1KKA及1KKB已跳闸、汽机报振动大跳机、循环风机跳机；马上安排做紧急停机、停炉操作；并进行汇报。
2 事故后的检查及试验情况2.1 检查发电机发现1）摇测绝缘-发电机A、B相线圈对地短路，电阻为零；2）打开端盖-定子线圈有明显的两处烧灼痕迹，在故障点同处对应定子铁的芯位置有约1.5cm深的烧灼孔；3）发电机定子端部线圈有部分变形、移位，端部绑扎带大部松动断裂，绝缘崩裂；4）发电机联轴器定位销有明显扭曲变形。
2.2 保护及后台报文情况2.2.1 发电机保护装置报文1）RCS985RS发电机主保护（差动保护）报文：12-07-04 03：19：13：936 保护启动12-07-04 03：19：14：052 Dimax 20.52Ie比例差动动作出口2 0→103：19：14：135 Dimax 4.08Ie 比率差动动作12-07-04 03：19：14：305 非电量3跳闸2）RCS985SS发电机后备保护报文：12-07-04 03：19：09：999 TWJ 1→012-07-04 03：19：10：003 KKJ 0→112-07-04 03：19：10：045 HWJ1 0→112-07-04 03：19：10：072 HWJ1 1→012-07-04 03：19：13：934 HWJ1 0→112-07-04 03：19：13：936 保护启动0→112-07-04 03：19：14：065 HWJ1 1→012-07-04 03：19：14：081 TWJ 0→112-07-04 03：19：14：442 装置报警0→112-07-04 03：19：14：442 定子零序电压报警0→112-07-04 03：19：16：932 过流I段动作12-07-04 03：19：16：932 出口112-07-04 03：19：17：772 装置报警1→0 （返回）12-07-04 03：19：17：772 定子零序接地电压报警1→0 （返回）12-07-04 03：19：19：942 过流I段动作1→0 （返回）2.2.2 后台历史事件报告12-07-04 03：18：16：562 ms 同期继电器常闭正常变位退出12-07-04 03：18：16：750 ms 同期继电器常开正常变位投入·12-07-04 03：18：59：576 ms 1#循环风机整组启动保护动作12-07-04 03：18：59：699 ms 1#循环风机比率差动动作AC 2.79A12-07-04 03：18：59：708 ms 1#循环风机HWJ 状态分12-07-04 03：18：59：749 ms 1#循环风机TWJ 状态合12-07-04 03：18：59：875 ms 同期继电器常开正常变位退出12-07-04 03：19：00：046 ms 同期继电器常闭正常变位投入12-07-04 03：19：00：273 ms 1#循环风机保护动作返回12-07-04 03：19：00：500 ms 同期继电器常闭正常变位退出12-07-04 03：19：00：625 ms 同期继电器常开正常变位投入·12-07-04 03：19：10：249 ms 同期装置合闸按钮开入SOE 投入12-07-04 03：19：10：422 ms 同期装置合闸按钮开入SOE 退出12-07-04 03：19：09：921 ms 发电机测控-断路器位置合12-07-04 03：19：09：946 ms 发电机测控-断路器位置分12-07-04 03：19：10：306 ms 同期装置断路器接点投入12-07-04 03：19：10：359 ms 同期装置断路器接点退出12-07-04 03：19：13：765 ms 发电机测控断路器位置正常变位合12-07-04 03：19：13：750 ms 发电机保护985RS 动作12-07-04 03：19：13：750 ms 发电机保护985SS 动作12-07-04 03：19：13：968 ms 发电机测控断路器位置正常变位分（说明：以上各装置显示的时间由于没装GPS对时，显示不一。
一起变电站非同期并列合闸事件分析及预防措施
2018年11月的现场缴费形式,可能会在某个时间段内造成营业厅工作压力过大,这会严重影响电费收缴的效率,也更容易引发错误与疏漏。
近些年来,随着我国移动互联和信息化服务水平的不同提升,第三方支付平台的愈发成熟,电力企业已经给用户提供微信、支付宝、云闪付等网上缴费、手机缴费等条件,类似这种多渠道的电费收缴渠道建立,能够将电力企业的服务性质体现,提升电力企业对用户的服务质量。
下一步,电网企业将推行预付费装置,逐步引导用户建立“先缴费,后使用”的电力商品消费习惯。
3.4创新电费催缴方式，为员工提供便捷、多样化的信息支持服务随着信息技术的发展,各种App、小程序等移动应用已经应用到了各行各业。
电力企业近年也在逐步建设自己的各业务域的移动作业及一些辅助小程序。
比如生产域移动作业,营销移动作业、电费催缴管理应用App等。
其中电费催缴管理应用App,是专门针对客户经理进行催缴电费的一个移动应用小程序。
客户经理在外出对欠费用户进行催缴时,能随时查找用电客户的电费缴纳情况,对欠费用户进行精确催缴。
既提高了电费催缴效率,又极大的减轻了追缴人员的负担。
3.5加强数据分析，做好电费回收风险防范预控目前,从我国的经济发展形势和用电需求量增长趋势来看,我国的电力企业需要提前对各行业用电情况进行分析,同时结合政府部门下发的季度诚信“黑榜”企业情况,对电费回收风险情况进行预判,对回收风险高,回收难度大的企业采取安装预付费装置、缩短抄表结算周期、提供银行担保等防范措施。
4结束语电费回收工作对电力企业的影响作用巨大,而电力资源又是用户日常生活与工作所必要的条件,所以为了实现县级电力企业电费回收的有效性,需要建立规范管理制度,提升用户的自觉缴费意识与员工的收费责任意识,体现电力企业良好的管理能力。
参考文献[1]方成.浅析县级供电企业电费回收工作存在的问题与对策[J].企业改革与管理,2014(20):183~184.[2]马金芳.试析当前供电企业电费回收的难点及对策[J].城市建设理论研究:电子版,2013(24).收稿日期：2018-10-16作者简介：陈日光(1981-),男,汉族,广东韶关人,工程师,本科,主要从事电力营销工作。
一起发电机非同期并网事故的分析及处理
一起发电机非同期并网事故的分析及处理一起发电机非同期并网事故的分析及处理08年4月6日某化工公司一台10KV15MW发电机在并网操作时发生了一起非同期并网事故，引起其它工段高压电动机保护动作，严重影响了正常生产。
一、事故经过下午16：25分，接到厂调和汽机通知：发电机转速已达到3000转/分具备并网条件，可以并网。
电气值班员赵某在值班长王某的监护下开始发电机并网操作，在两次准同期半自动并网失败的情况下，王某要求赵某立即下楼到高压室检查，赵某在检查该发电机出口开关时发现开关未储能，储能电源小空开在断开位置，于是随手将储能空开合上，当赵某转身准备离开高压室时候，听见该开关合闸后又跳闸，此刻其它工段的几台高压电机也跳闸，正常生产秩序发生了紊乱。
二、事故分析车间技术人员闻讯立即赶到现场对事故进行了解并对事故原因进行分析。
结合监控机和故障录波装置显示的信息：系统电压越下限报警、发电机出口开关速断保护跳闸、过流一段保护动作、其它高压电动机低电压跳闸、故障录波显示三相反向短路，结合以上信息初步判断为非同期合闸。
随后技术人员将开关小车摇至试验位置对事故进行了模拟操作，和发生事故时的情况相同，这就排除了开关误动的可能。
经过分析认为开关储能状态的变化引起了开关的合闸，于是技术人员迅速查阅该开关的图纸，发现在合闸回路里竟然找不到开关储能的辅助触点。
经过检查合闸控制回路，发现实际情况和图纸上是相同的。
当同期装置发出合闸指令时候，因开关未储能，所以没有合闸，开关储能后立即发生了非同期并网。
此次事故除了设备设计、安装时存在客观缺陷因素外，人为的主观因素也不能忽略。
值班员在操作时不仔细观察、在没有监护人的情况下合上储能开关，施工时没有仔细审核，都是造成该事故的重要原因。
三、故障处理事故发生后，技术人员及时联系开关厂家进行设备缺陷消除，将开关储能辅助触点串入合闸回路。
此后，该发动机再没有发生过类似事故。
四、结束语非同期并网事故对电网系统的影响十分巨大。
发电机非同期并列分析与预防措施
发电机非同期并列分析与预防措施分析了发电机非同期并列的危害、原因及相关的防范措施，最后指出了一旦发生非同期并列运行人员的处理方法。
标签：非同期并列；相位；防范措施；处理方法1 发电机非同期并列的危害当把启动中的发电机在其相位、电压、频率与系统的相位、电压、频率存在较大差异的情况下，由人为操作或借助于自动准同期装置将带励磁的发电机投入系统，就叫非同期并列。
非同期并列是发电厂电气恶性事故之一。
并列瞬间，将发生巨大的电流冲击，使机组发生强烈振动，发出鸣声，DCS画面上会显示：发电机各参数颜色由黄变红，由红变黄剧烈变化。
严重的非同期并列可产生20-30倍额定电流的冲击，此电流下产生的电动力和发热是发电机及所连接的电气设备不能承受的。
会造成发电机定子绕组变形、扭弯、绝缘崩裂、定子绕组并头套熔化，甚至将定子绕组烧毁。
其次，将使原动机、发电机大轴产生危险的机械应力和疲劳损失，危及设备寿命。
2 非同期并列原因分析造成发电机非同期并列的主要原因有：①发电机出口同期PT在大、小修后，拆接线造成同期PT接线错误或极性接反；②微机自动准同期装置在检修后电压接线错误或保护装置定值与最新整定通知单不一致；③微机自动准同期装置故障或调速系统不稳定，造成转速波动大，可能造成在转速急剧变化时合闸；④发电机、变压器组内外接线变更或改动一次回路、更改走向或更换电缆后，没有进行定相试验，即进行并网操作造成非同期并列；⑤并列操作采用手动准同期操作时，误投入同期解除按钮，解除了同期继电器TJJ触点对并列开关合闸回路的闭锁，造成发电机与系统电压在任意角度下合闸；⑥手动准同期并列时同步表指针卡涩，操作人员看见指针指向同步点不动，就盲目并网操作，经验不足造成非同期并列；⑦机组并网前，并列开关控制回路发生直流接地，没有及时处理，当再发生一点接地时，可能造成开关误合闸。
3 非同期并列预防措施为了防止非同期并列，发电机并列时必须满足：发电机频率与系统频率相同，不超过额定频率的0.2%；发电机电压与系统电压相等，最大相差不大于5%；发电机电压与系统电压相位相同，相位差不大于5°；相序一致。

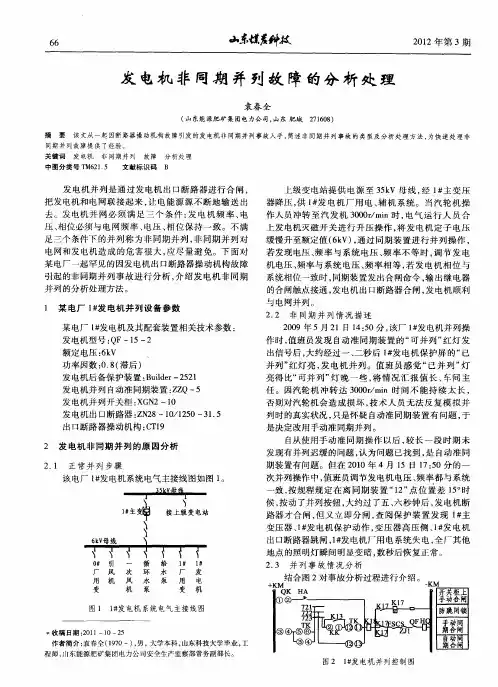

发电机非同期并列故障的分析处理
上级变电站提供 电源 至 ３ ｋ ５ Ｖ母 线 ， １ 主 变压 经 ＃ 器降压 ， １ 发 电机厂 用 电、 供 ＃ 辅机 系统 。当汽 轮机 操 作人员冲转 至汽 发机 ３０ ｒｒｎ时 ， ０ ０／ ｉ ａ 电气运 行人 员 合 上发电机灭磁 开关进 行升压 操作 ， 发 电机定 子 电压 将 缓慢升至额定值 （ ｋ ） 通过 同期装置进 行并列操 作 ， ６Ｖ ， 若发现电压 、 率与 系统 电压 、 频 频率不 等时 ， 调节发 电 机电压 、 频率与 系统 电压 、 频率 相等 ， 发 电机 相位 与 若
Ｏ 引 一 循 给 １ １ ＃ ＃ 厂 风 次 环 水 厂 发 用 机 风 水 泵 用 电
２ ３ 并 列 事 故 情 况 分 析 ．
结合图 ２对事故分析过程进行介绍。
＋ ＫＭ
变
机 泵
变 机
图 １ ｌ 发 电机 系统 电气主接线图 ｛ ｝
发 电机 出口断路器 ：Ｎ ８— ０ １５ ３ ． Ｚ ２ １／ ２ ０— １５ 出 口断路器操动机构 ：Ｔ ９ Ｃ １
２ 发 电机非 同期 并列 的原 因分析 ２ １ 正常 并列 步骤 ． 该 电厂 １发 电机 系统电气主接线图如图 １ ＃ 。
路器才合 闸 ， 但又 立 即分 闸 ， 阅保护装 置发现 １ 主 查 ＃ 变压器 、＃ 电机保护动 作 ， １发 变压器 高压侧 、＃ 电机 １发 出口断路器跳 闸 ，＃ 电机厂用电系统失 电 ， 厂其他 １发 全 地点的照明灯瞬间明显变 暗， 数秒后恢复正常 。
一
某 电厂 ｌ发 电机及其配套装 置相关技术参数 ： ＃
发 电机 型 号 ： Ｆ一１ ２ Ｑ ５—
额定 电压 ：ｋ ６Ｖ 功率 因数 ：． （ ０ ８ 滞后 ） 发 电机后备保护装置 ：ｕｌ ｒ ２ ２ Ｂｉｅ 一 ５ １ ｄ 发 电机并列 自动准同期装 置 ：Ｚ ５ Ｚ Ｑ一 发 电机并列开关柜 ： Ｇ ２—１ ＸＮ ０
一起非同期并列事故的分析
一起非同期并列事故的分析非同期并列事故是指两个或更多的事故在同一时间或同一地点发生，但彼此之间并没有直接的因果关系。
分析非同期并列事故需要对每个事故的特点和原因进行独立分析，并探究它们如何在一定的时间和空间范围内同时发生。
本文将以一个例子进行分析，以帮助读者了解如何进行非同期并列事故的分析。
假设例子中发生了两个非同期并列事故：一起车辆碰撞事故和一次火灾。
车辆碰撞事故发生在一个十字路口，一辆汽车与一辆卡车相撞，导致汽车严重损坏，司机受伤。
火灾发生在附近的一个建筑物，导致建筑物部分烧毁，起火原因不明。
首先，我们对车辆碰撞事故进行分析。
这种事故可能有以下原因：1）司机疏忽驾驶，未看清来车；2）交通信号灯故障，未能提示司机停车或减速；3）道路状况不佳，如道路湿滑或有障碍物。
其次，对于火灾事故，我们可以考虑以下原因：1）电器故障，如线路短路或设备损坏；2）人为纵火，有人故意纵火导致火灾；3）建筑物缺乏有效的防火措施，如疏散通道不畅或烟雾探测器未安装。
接下来，我们需要探究这两起事故如何在同一时间和地点同时发生。
对于车辆碰撞事故，司机可能由于疏忽驾驶未看到交通信号灯上的停车提示，结果与卡车相撞。
而火灾事故可能由于建筑物火灾引发的火势向周围扩散，最终引燃停在附近的车辆。
由此可见，导致这两起非同期并列事故的原因是独立的，一个是司机疏忽和交通信号灯故障，另一个是建筑物火灾。
然而，它们在时间和地点上的相遇并非偶然，可能是巧合的结果。
最后，我们需要分析这两起事故对环境和人员造成的影响。
车辆碰撞事故可能会导致交通堵塞，影响周围路段的通行。
受伤的司机需要接受医疗救治，并可能对交通事故负责。
而火灾事故可能导致建筑物严重损毁，造成财产损失，并可能对居住在附近的人员造成伤害或威胁。
综上所述，非同期并列事故的分析需要对每个事故独立进行原因和影响的分析，并找出它们在时间和地点上的交集。
了解事故发生的原因和影响可以帮助我们预防类似事故的再次发生。
发电机非同期并网事故分析及处理对策
下） 发 出同期 合 闸脉 冲信号 ， （ ０ ３ ： １ ９ ： １ ０ ： １ ６ ３ ｍ ｓ 松开） 合 闸脉 冲消失 ， 脉 冲信号 维持 时间为 １ ７ ３
毫秒 ； 见（ 图 １ ） 断 路 器 合 闸 回路 图， 合 闸线 圈 Ｈ Ｑ与合 闸 自保持线 圈 Ｈ Ｂ Ｊ 同时得电 ， 发 电机开 关进行第一次合闸 ， 从０ ３ ： １ ９ ： ０ ９ ： ９ ９ ９ Ｔ Ｗ Ｊ １ 一Ｏ
过约 ４ ５度 角时 ， 听到“ 砰” 的一 声 巨响 ， 马 上安 排
做 紧急停机 、 停炉操作。
１ ． ３ 事故 的检 查
检 查确 认 发 电机定子 Ａ、 Ｂ、 相 对地 短路 ， 定子
１ ． ４ 事 故原 因分 析
从上述事故情况和发电机保护报文分析 ： 操作人员进行 发电机并网操作 ， 在 同期点时
ｌ ２—０ ７ —０ ４ ０ ３ ： １ ９ ： １ ０： ０ ７ ２ ＨＷ Ｊ ｌ ｌ — ｌ ２—０ ７ —０ ４ ０ ３ － １ ９： １ ３ ： ９ ３ ４ ＨＷ Ｊ ｌ Ｏ — ｌ
面对华菱涟钢一起 由于控制 回路设计缺陷 ， 造成 发 电机 非 同期合 闸损坏发 电机 的事 故案例 进行 分 析， 以期 同行吸 取教 训 ， 避 免类 似事 故发生 。
２ ０ １ ２年 ７月 ４ 日 ０ ３ ： １ ９分 ， 烧结 余 热 发 电机
在 停机 一 小时后 再 次热机 启机 并 网 。运行 人 员按
操 作规 程 正 常操 作 ， 在 同步 点 时 ， 按“ 合 闸” 按 钮
后 发 现 同步表 指 针 继续 按 顺 时 针 方 向旋 转 ， 在 转
能） ， 同期合闸脉冲维持 时间 １ ７ ３ ｍ ｓ ， 按设计 图发 电机开 关设计 有 合 闸 自保持 回路 ， 但 没有 设 计 弹 簧 未储 能 闭锁 （ 见图 １ ） 。开关 操作 机构 检查 未 发
发电机出口开关非同期并列原因分析
收 稿 日期 ：０ １ ４ １ ２ １—０—１
Ｅ， ｔ没有再发生非 同期并列现象 。但有时发电机并 网时 ， 运行
人员听到变压器有 比较大的声音。
２ 事故 检查及 原 因分析
对开关进行特 ｆ试验 ，发 现开关除 弹跳时间很大 （ 生 超过 ６ ） ， ０ｍｓ 其它常规试验 和特性试验都合格 ； 外 另外发 现开关在 柜外合跳试验时有 时合不上 的现象 ； 从上位监控机发现 ２号
１ １ １
发 电机 出 口开关 非 同期 并 列原 因分 析
贾玉峰 ， 张秀平
（ 云南 大唐 国际李仙江流域水电开发有 限公司 ， 云南 昆明 ６ ０ １ ） ５ ０ １
摘 要： 分析 了发 电机 出口开关本身及其合 闸回路故障引发 的非同期并 网故障的案例 ， 并提 出 了预 防
措施。
发电机变压器为单元式结构 ， 在设计时考虑 到水 电厂机组启
动频繁 ， 如果 机组停 电后变压 器也从 电网中切 除 ， 这样每 次 机组启动时变压器都要充 、 电， 送 由于启 动频 繁 ， 每次 变压 器 都 要充 电， 这样对变压器 的绝缘 不利 ， 因此在发 电机与变压
发电机出 口开关有疑似二次合 闸的报警信号 。对 ２号发 电机
第３ ４卷 第 ３期
２ １ 年 ６月 ０１
水
电 站 机
电 技
术
Ｖｏ． ４Ｎｏ３ １３ ．
Ｍｅ ｈ ｎ ｃ ｌ Ｅ ｅ ｔ ｃ ｌ ｃ ｎｑ ｅｏ ｄ ｏ ｏ ｒ ｔｔ ｎ ｃ ａ ｉａ ＆ ｌｃｒ ａ ｈ ｉ ｕ ｆ ｉ Ｔｅ Ｈｙ ｒ ｐ ｗｅ ａｉ Ｓ ｏ
某电厂非同期合闸事故分析报告
某电厂非同期合闸事故分析报告为了提高供电的可靠性和供电质量,合理地分配负荷,减少系统备用容量,达到经济运行的目的,发电厂的同步发电机和电力系统内各发电厂应按照一定的条件并列在一起运行,而实现并列运行的操作称为并列操作或同期操作。
在进行发电机组的准同期并列时,准同期并列是手动操作,操作是否顺利与运行人员的经验有很大的关系,若同期并列操作不当,将可能引起非同期并列的严重后果。
则通过某电厂一起因人员误操作造成非同期合闸事故来进行阐述同期原理,重点对非同期合闸所产生的严重后果进行分析并提出防范措施。
标签：发电厂;非同期;防范措施某电厂一台装机容量为200MW发电机组在修复1号锅炉省煤器东侧漏泄后,在启机操作时,因运行人员操作失误,致使非同期合闸,同时1号主变B相绕组损坏,造成事故扩大,在1号主变故障的同时,2号机组跳闸,后果极其严重。
因此,为了保证电力系统能够安全、稳定运行,要求操作人员必须具有丰富的现场经验和实际工作的锻炼;在操作时注意力必须高度集中,密切监视机组及表计变动情况;抓住机会稳、准地进行发电机的并列操作,确保待并发电机安全可靠地并入电网运行。
下面我就对此次非同期合闸事故进行一下详细的介绍及分析。
1 事故经过11月9日1号机组准备起机。
06时1号锅炉点火。
08时50分汽轮机冲转。
机组参数正常。
09时00分1号发电机开始升压,合上MK开关,合上DL3、DL4开关,定子电压15.75kv,转子电流700A,220kv母线带电压239 kv。
其他各参数正常。
09时05分投入同期装置直流保险器,检查同期闭锁STA在闭锁位置,将同期方式切至自动,投入同期开关TTA,将同期装置复位,通知汽机投入同期允许,进行并网操作。
监护人唱票“按下1号发电机组自动准同期启动QA按钮”,操作人边复诵边将光标点在操作端界面驱动级操作“合”按钮上,按下,监护人没有确认,操作人和监护人都没觉出错误,又将光标点在确人执行的按钮,驱动级操作“合”按钮上是2201开关传动试验用的, 2201开关合闸立即跳开。
发电机非同期并列事故分析及对策研究
发电机非同期并列事故分析及对策研究摘要：发电机并网是发电厂的重大操作，本文从发电机并列条件出发，对非同期并列事故进行粗略分析，并重点提出了处理措施及预防措施，以确保发电厂的运行安全。
关键词：发电机；非同期并列；相位发电机并列是通过发电机出口断路器进行合闸，把发电机和电网联接起来，让电能源源不断地输送出去。
发电机并网必须满足三个条件:发电机频率、电压、相位必须与电网频率、电压、相位保持一致。
不满足三个条件下的并列称为非同期并列，非同期并列对电网和发电机造成的危害很大，应尽量避免。
1发电机与系统并列方式发电机与系统并列有准同期并列和自同期并列2种方式。
准同期并列是经常采用的方式,在发电机正常并列时使用。
准同期又分为自动准同期和手动准同期2种方式。
大中型发电机现在都采用自动准同期方式,手动准同期只在自动准同期装置发生故障和检修时使用。
自同期并列方式由于对机组本身和系统影响大, 一般只在一些小型发电机并列时使用。
1.1准同期并列方式准同期并列方式是在发电机并列前已加励磁,当发电机的频率、电压、相位与运行系统的频率、电压、相位近似相等时,将发电机出口断路器合闸,完成并列操作。
这种操作的优点是并列瞬间冲击电流小,对系统电压影响很小。
缺点是并列操作较麻烦,并列时间较长,如果手动并列合闸时机不准确,容易发生非同期并列事故。
目前设备的自动化程度有了很大的提高, 一般都采用自动准同期并列,发生非同期并列事故的几率很小。
1.2自同期并列方式自同期并列是当发电机的转速接近系统同步转速,将发电机投入系统并列,然后再给发电机加励磁,由系统将发电机拖入同步。
自同期并列是先并列,再同期, 并列时间快。
特别是在系统事故需要紧急投入备用机组时,减少并列的时间更为重要。
缺点是不加励磁的发电机并入系统时会产生较大的冲击电流,从系统吸收大量的无功,引起机组振动和系统电压下降。
因此,自同期并列一般只在小容量的机组并列时使用。
2非同期并列的处理及预防措施分析2.1处理措施发电机一旦发生非同期并列事故，可适具体情况进行相应处理，具体如下：若发电机已并入电网且无剧烈振动及冲击，并呈渐趋平稳状况，应立即全面检查发电机，若不存在异常状况，则发电机可继续运行；若引起发变组跳闸，应立即对保护动作情况进行严格检查，对发变组进行全面检查及试验，视具体情况决定是否重新并网；若机组产生强大的冲击电流及振动，且情况无衰减态势，应立即停止发电机运作，并对机组进行全面检查。
一起小型水电站非同期并网事故的分析及处理
ห้องสมุดไป่ตู้Ｚ 当时 主 开 关 动 静 触 头 之 间 产 生 强 大 的 冲 击 电 流 ． 成 非 Ｋ， 造
同 期并 网 。 因 为此 时发 电机 电压 Ｅ 、 ｂ Ｅ ａ Ｅ 、 ｃ与 电网 电压 Ｕ 、 ａ Ｕ 、 ｃ的相 位差 角 分 别 为 １ ０ ，而 加在 灯 泡 Ｄ 、 的 电 压 ｂＵ ２。 Ｄ 上 为 Ｕ 、 ｃ 两者 的相 位差 角 为 零 ， 灯 泡 Ｄ 、 暗 ， ｂＥ ， 故 Ｄ 全 给操 作 员造 成 一种 已 同期 的 假象 ． 导操 作 员 进行 了误 操 作 。 时 非 引 此 同期 并 网 的 向量 图 为 向量 图 ｃ 图 ４ 。 （ ）
网 电压 Ｕ 、 ｂ Ｕ ａ Ｕ 、 ｃ重 合 。 时 。 在 ． 灯 泡 上 的 电 压 为 零 ， 此 加 ＝组
开关 Ｚ Ｋ动 静 触 头 间 产 生 强烈 的 电弧 ， 触 头烧 坏 ， 组 并 网 各 灯 泡 处 于 全 暗状 态 。这 时是 发 电机 与 电 网并 列 运 行 的 最理 将 机
维普资讯
＜ 湖南水 利水电＞ ０ ７ ２ ０ 年第 ６ 期
＠ ０ ＠ ０ ｏ
袁 志刚
何享鸿
李湘琪
（ 资兴市水利局 资兴市 ４ ３０ ）（ ２ ４０ 郴州市水利局 郴州市 ４３ ０ ）（ ２００ 郴州市第十五中学 郴州市 ４ ３０ ） ２０ ０
０４ｋ 是 １９ ． Ｖ． ９ ３年 并 人 市 网 运 行 的一 处 小 型水 电 站 ． 用 灯 量 图 ｂ的 位 置 时 ，说 明待 并发 机 电压 的 相位 与 电 网电 压 的相 采 相角 差 为 零 。 就 是发 电机 电 压 Ｅ 、ｂ Ｅ 分 别 与 电 也 ａＥ 、 ｃ 暗法 手 动 准 同期 方式 并 网 。 ０ ５年 ｌ 份 检 修后 ， 站运 行 位 一 致 。 ２０ ２月 电 人员 将 １ 号发 电机操 作 并 网时 ， 组 发 生 非 同期 并 列 ， 网 主 机 并
一起非同期并网事故通报
关于某公司#2发电机非同期并网事故的通报一、事故经过2014年6月4日2时54分，#2机组B修后并网。
并网瞬间，#2机2202开关、灭磁开关跳闸，主汽门关闭。
查主变差动、发变组差动、定子接地、主变重瓦斯、主变压力释放等保护动作，主变喷油。
二、事故分析故障录波图显示，并网瞬间发电机与系统的同相电压相位差150度（系统超前发电机），发电机定子故障电流A相达93000A, B相达60000A,C相达79800A，对主变高、低压侧电流相位、幅值进行综合分析后确认为非同期并网。
经查，本次B修中对同期装置进行了校验，恢复措施时将同期待并侧电压线接反，而且机组启动过程未安排发电机假同期并网试验，造成了事故。
三、暴露问题发电机非同期并网属于恶性事故，暴露出事故单位在检修管理、运行管理、两票管理、人员培训等方面都存在问题。
1.工作票中安全措施不当、审核签发不严。
查“#2机自动准同期装置检修”电气二种工作票(编号DQII201404015)，工作负责人田××，工作班人员张××（班长），工作票签发人王××（班组技术员）。
安全措施中有“解开1D端子排5、7系统电压端子线和9、11待并电压端子线，并包好绝缘包布”内容，但实际设备电压端子是活动端子，打开端子滑块即可，不需要拆端子线。
工作负责人田××、工作票签发人王××对设备不熟悉、对检修标准不掌握，不满足“三种人”相应要求。
工作班人员张××作为班长并在安全交底栏签字，也未发现并加以纠正，工作责任心不强。
对于工作票由班组自行签发的方法也应进行反思。
2.检修过程控制和验收把关不严。
没有建立标准的检修工艺工序，检修人员在不熟悉设备的情况下执行了不当的工作措施，工作中未作记录，恢复措施时将同期待并侧电压线接反。
工作班人员、班长张××以及设备部、运行部专业管理人员对工作实施情况都不了解，说明工作过程中田××是独自作业，而且检修工作也未履行验收手续。
自-一起发电机非同期并列事故的调查
一起发电机非同期并列事故的分析处理冯桂青孙亮[摘要] 通过一起发电机非同期并列事故,找到控制回路的设计缺陷与错误的二次接线,对类似机组的运行起到借鉴的作用。
关键词:非同期事故处理一、事故经过2012年1月5日，盐田电厂按照检修计划于当日进行停机检修。
按照检修计划,白班当值人员（三值）按照操作票进行机组解列操作，当执行“断开#１发电机出口50１开关”操作时，运行人员通过电脑发出５01开关分闸指令，电脑画面显示５01开关分闸，表明机组解列,但之后501开关再次合闸，发电机非同期并网，稍后10ＫV出线继电保护动作出线Ｆ12开关跳闸,之后F12开关多次合闸、分闸,造成发电机定子线圈绝缘损坏于16、1７日至现场调查，配合相关电气试验,结果如下:二、原因排查后台系统对F12、ＧCB同时进行同期选择时，同期选择继电器TＫJ、TKJ’动作,导致107和０7通，１０3和03通（图YTD-3７),直接勾通了F１2和GＣＢ的控制回路,可能引起开关的误动作。
1月5日发生Ｆ12、GCB多次的非同期并列后，电厂方分析了事故原因,除以上发现外，还发现GCB的防跳继电器K0(图35４.0１1）的续流二极管已击穿，造成GCB防跳功能失去,为此电厂主要制定了以下反措：●１0３Ｙ、1０7经隔离开关后再接入GCB的控制回路;●03Ｙ、０7经隔离开关后再接入Ｆ12的控制回路;●交代运行人员不允许同时投入此2个隔离开关，在同期操作按顺序选择同期,不允许同时选择F12、GCＢ的同期;●在GＣＢ防跳继电器K0的续流二极管上串入电阻，以防止该二极管击穿。
本次事故调查在以上基础展开。
1、分闸指示灯（ＬD）并联后引起合闸线圈分压上升,进而导致合闸线圈动作的调查图YTD－47和GＣＢ回路图中,未示出跳合闸回路监视指示灯的接线，实际上: F12中，分位灯(LＤ）接在+KM与07之间，合位灯（HＤ)接在+KM与3７之间。
GCB中，LＤ串断路器常闭接点(QF46、12）接在+KM与１07之间，HD接在＋KM与1３7之间。
小型机组非同期合闸事故分析与改造方案
小型机组非同期合闸事故分析与改造方案由于发电机组的发展，小型机组发电的规模也在不断增大，小型机组的非同期合闸事故也越来越多。
非同期合闸事故会对水电站造成重大损失和威胁，因此研究小型机组非同期合闸事故的分析与改造方案就显得非常重要。
本文通过分析小型机组非同期合闸事故的原因，初步提出小型机组非同期合闸事故的改造方案，以期达到提高水电站的可靠性和安全性的目的。
一、小型机组非同期合闸事故分析1、电力系统建设过程中技术错误引起在建设过程中，由于施工人员编制站内控制系统设计文件时出现技术错误，导致发电机组不能正常同步，从而引发非同步合闸事故。
2、发电机组技术系数变化引起由于水电站发电机组技术指标的变化，所以在发电机组上线前，相关的系统参数也需要重新计算以满足发电机组的要求，而由于相关的参数没有重新计算，所以发电机组在非同步合闸时会出现故障，引发非同步合闸事故。
3、操作过程中技术疏忽引起小型机组非同步合闸事故的发生还可能是由于操作者在操作时出现技术疏忽引起的。
比如，在调整控制系统参数时，操作人员可能会超出发电机组正常同步合闸的参数范围，从而导致发电机组在非同步合闸时出现故障，引发非同步合闸事故。
二、小型机组非同期合闸事故改造方案1、加强小型机组发电技术指标分析首先，在小型机组发电前，需要对发电机组的技术指标进行全面分析，确保以最合理的方式满足水电站的要求，确保水电站本身的可靠性。
2、提高控制系统安全性其次，在站内控制系统设计时，要将安全性放在首位，合理设计控制系统参数，以最大程度避免正常操作时出现非同步合闸事故。
3、定期对小型机组进行检测此外，在小型机组发电过程中，应定期对小型机组进行检测，及时发现问题，调整参数以确保控制系统的正常运行。
4、正确配备工具仪器最后，在小型机组的操作过程中，必须正确配备必要的测量仪器，以帮助操作者准确无误地操作小型机组，并确保发电机组正常发电。
三、结论简而言之，小型机组非同期合闸事故虽然出现频率不高，但会造成巨大损失，因此要采取有效的措施来预防和降低非同期合闸事故的发生。
一起非同期并网事故的分析与防范措施
一起非同期并网事故的分析与防范措施漏电保护器，地方俗称“触电保安器”或“保命器”，很多人认为，只要安装了漏电保护器，就可以杜绝触电伤亡事故的发生。
事实上，很多原因都会造成漏电保护器拒跳，从而起不到保护作用。
因此，充分分析漏电保护器拒跳的原因，纠正人们思想认识上的错误，对防止触电伤亡事故的发生，有着极为重要的作用。
1 漏电保护器处在异常运行状态下，起不到保护作用1.1 漏电保护器内部故障或损坏电力部门虽然对漏电保护器的管理制订了相关的制度，例如：对农网漏电保护器，一般要求农村电工按周期进行检查试跳，但即使这样，仍避免不了漏电保护器（尤其是农网三相漏电保护器）内部随时出现故障的可能。
如未能及时发现并排除故障，漏电保护器将起不到应有的保护作用。
为避免农网线路上发生事故时引起不必要的法律责任，建议对农网漏电保护器责任到人，要勤检查，并作好运行试跳记录。
1.2 漏电保护器人为的退出运行由于某种原因，漏电保护器误动或跳闸频繁，个别用户为了贪图方便，擅自将漏电保护器退出运行，使漏电保护器起不到应有的保护作用。
其退出漏电保护器运行的方法，除了常见的解开漏电保护器的进出线，将其直接驳接外，还有一种更隐蔽、更恶劣的做法松开漏电保护器内部电流线圈二次侧的接线螺丝。
1.3 漏电保护器的接线错误安装漏电保护器前，要详细了解其铭牌和使用说明书，根据不同的现场实际情况，采取不同的接线方式。
安装好后，一定要进行如下检验：(1)带负荷分、合开关三次，不得误动作；(2) 用试验按钮试验三次，应能正确分断；(3)各相用试验电阻接地试验三次，应正确动作。
只有上述检验项目全部合格后，才能判定漏电保护器接线正确。
漏电保护器安装在TN系统中时，要特别注意严格区分中性线和保护线，三相四线式或四极式漏电保护器的中性线应接入漏电保护器，经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分，保护线不得接入漏电保护器。
非同期合闸的分析
所谓非同期是指凡不符合准同期条件进行并列，即将带励磁机发电机并入电网，叫做非同期并网。
非同期并列是发电厂电气操作的恶性事故之一。
发电机并入电网分为准同期并列和自同期并列。
准同步期并列就是并列操作前，调节发电机励磁，当发电机电压的相位、频率、幅值分别与并列点系统的电压、相位、频率、幅值相接近时，将发电机断路器合闸，完成并列操作。
自同期并列就是先将励磁绕组经过一个电阻闭路，在不加励磁的情况下，当待并发电机频率与系统频率接近时，合上发电机断路器，紧接着加上励磁，利用电机的自整步作用，即借助于原动机的转矩与同步转矩互相作用，将发电机拉入同步。
我们的机组一般采用准同期并列。
因为准同期并列的优点是发电机没有冲击电流，对电力系统没有什么影响，但必须满足准同期并列的条件否则造成非同期并列，会有很大的冲击电流比机端三相短路时电流还大一点。
准同步并列又分为手动准同期和自动准同期并列。
我们的小型机组一般采用准同期并列准同步并列应具备的理想条件和实际条件：1)发电机电压等于系统电压（允许电压偏差不大于５℅）2)发电机频率等于系统频率（允许电压偏差不大于０。
１ＨＺ）发电机电压相位与系统电压相位相同发电机电压相序与系统电压相序一致这几个条件是缺一不可的，如果缺一会产生非同期并列严重的后果。
发电机非同期并列的现象：发电机非同期并列时，发电机定子产生巨大的电流冲击，定子电流表剧烈摆动，定子电压表也随之摆动，发电机发生剧烈振动，发出轰鸣声，其节奏与表计摆动相同。
发电机非同期并列的处理：发电机的非同期并列应根据事故现象正确判断处理。
当同期条件相差不悬殊时，发电机无强烈的振动和轰鸣声，且表计摆动能很快区域缓和，则不必停机，机组会很快被系统拉入同步，进入稳定运行状态。
若非同期并列对发电机产生很大的冲击和引起强烈的振动，表计摆动且不衰减时，应立即解列停机，待试验检查确认机组无损坏后，方可重新启机并列。
引起非同期并列的原因：1)电压不等2)电压相位不一致3)频率不等4)自动准同期并列时同期装置故障5)自动准同期并列时操作人员未按操作票操作6)手动并网时操作人员未按操作票操作7)手动准同期并网时同步表故障。
发电机非同期并网事故分析及改进措施_唐基高
。 相位差非 同期并 网 。错误 的同期 电压接线 图如
母线一
所示 。
砰飞
不
, `、 型空气断路器 器
同期合闸继电器 器
一 、 一 」 一 · 一 一
装 机 电 系统 压 发 侧电
压
工作电源 源
系统
电压
了势 环 `
心一 一 一 」 一
一
嘴 谈裂 护 霆 阶
一 一二二匕三习 戎
`, , , ` , 卜
参考 文献
投人 自动同期装置 , 把 发 电机机 端电压和 系统 电 压同时引人同期装置 , 检查 同期 回路电压幅值 、 相位是 否 符合要求 。 投人 自动 同期 装置 , 把待 并侧 电压 和系统 侧 电压 均引人同期 装置 , 然后 再调 电位器 “电压 平衡 ” , 直至 刚好稳 定 变亮 为 止 , 记 录两 侧 电压 的 幅值 、 相位 关 系 。需注意的是 , 待并侧电压和系统侧 电压应为相应一次 回路电压取额定电压时 的值 。 观 察 同期 装 置 的 同步 表 , 此 时应 指 示 为 “同
系统
电压
一 一 一
同期检查继 电器 器
引入装置的系统 电压之 间存 在
转角变压器
一 一
一
一 一
卜 ,
同期合闸继电器 器
电 压 机 发
装皿工作 电源 源 系统 侧电 压 待并侧 侧 机端 电压 压
, 相量图如图 所示 。
当发 电机定速 , 起励至额定机端电压 , 投 入 自动同期 装置时 , 同期装置 自动调节压差 、 频差 、 相位差 , 使发 电
, 侧 ,
二次 电压
保障发电机安全并网的重要环节和措施
按照火力发 电厂电气启动调试大纲 的要求 , 新建或扩 建火力发 电机组 , 在电气整组启动试验前 , 必须先完成 主 变压器反充电和发电机 、 主变压器零起升压试验 。 调试单
一起发电机非同期并列合闸事故
一起发电机非同期并列合闸事故
冀介明
【期刊名称】《电世界》
【年(卷),期】1995(036)001
【摘要】发电机非同期并列是电力系统的严重事故。
当待并发电机与系统的三相
电压相位相差超过3O°时,冲击电流最大可达三列短路电流的二倍,定子线棒和转子大轴将受到很大的冲击应力,使定子端部绕组严重变形,联轴器螺栓有被剪断的危险。
【总页数】2页(P34-35)
【作者】冀介明
【作者单位】无
【正文语种】中文
【中图分类】TM310.71
【相关文献】
1.一起发电机非同期并列事故分析 [J], 熊波
2.一起发电机非同期并列事故的分析和改进 [J], 潘赟
3.一起发电机的180°非同期并列事故 [J], 钱振华

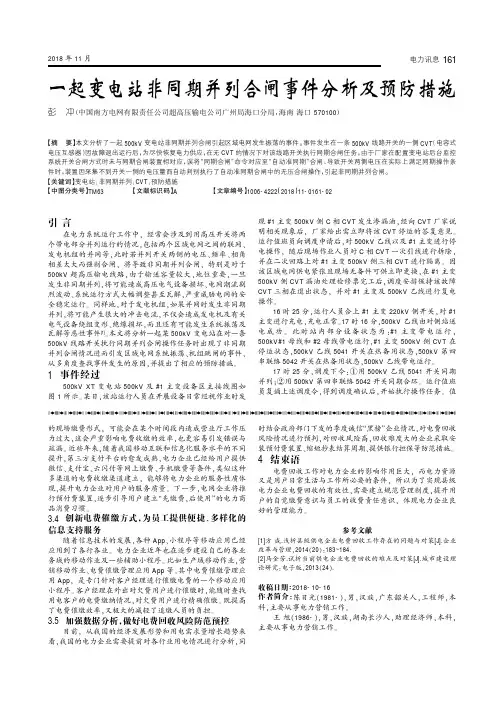

4.一起变电站非同期并列合闸事件分析及预防措施 [J], 彭冲
5.一起发电机非同期并列事故的处置与启示 [J], 孙亮
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-01072
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
一起非同期并列事故的分析
Analysis of a non synchronous parallel accident
一起非同期并列事故的分析
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管
理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关
系更直接，显得更为突出。
2003－03－28，某发电厂处理系统事故时，在倒厂用电时造成非同期，致使事故扩大，1台2500kVA的厂用高压变压器烧毁，系统大面积停电，厂用电失去。
1、事故前的运行方式
1～5号发电机运行，2，4，5炉运行，10，35kV整段运行，热西1号联络线385（双侧电源线）、热西2号联络线386kV出线与城西电站并网。
2、事故经过
2003－03－28T09：24：00系统故障，造成某发电厂热西1号联络线385、热西2号联络线386跳闸，“功率方向电压闭锁过电流”保护动作，4号发变组出口303开关跳闸，“复合电压闭锁过流”保护动作，1～5号机“强行励磁”动作。
由于大量甩负荷1，3号机停机，2，3炉灭火，部分厂用电失去。
为了保证厂用电，值
长下令将市电开关1018合上（市电开关是某发电厂的备用电源）。
此时，由于电网故障造成城区变电站110kV母联开关150跳闸，2号主变高压侧开关102跳闸。
城西变电站1，2号主变35kV侧开关跳闸，35kV电压等级母线上电源开关都跳闸。
为了恢复送电，地区调度要求110kV整段运行，合上150开关。
因150开关是非同期开关，因此需将该发电厂的1314开关解列，但地调下令将5号发电机解列。
当值值长为了保证6kVV段电源由发电机自带倒至备用变压器25B带，然后再停5号发电机。
电气人员合1028、6502（6502是一个非同期开关）。
在合6502时，发生冲击，致使2号机出口开关跳闸。
市电开关1018跳闸，全厂失去厂用电，5号炉灭火，5号机停机。
运行人员到现场检查，25B大量冒油；测绝缘，绝缘值为0。
3、事故原因分析
（1）系统故障是由于城西变电站35kV电压等级的“西卡”线之间的2个电杆上各有1组组瓷瓶因污闪放电，使输电线烧断，造成系统冲击，也使该发电厂与城西变电站的2路联络线385及386
跳闸，4号机出口开关跳闸。
（2）城西变电站110kV电压等级是单母线分段，母联开关150是一个非同期开关，110kV要整段运行，必须使一侧无压，即地调要求该发电厂1314开关解列。
（3）该发电厂1314开关既是一个发电机出口开关也是西西线的线路开关。
地区调度下令5号发电机解列，而发电厂值长却认为是将机组解列，因此下令电气倒厂用电，准备停5号电机。
实际上只有需将1314解列，即西西线解列，5号发电机即可自带厂用电（6kVV段）。
（4）电气班长在不了解系统的情况下，即开始倒厂用电，合1028、6502。
在合6502时，造成非同期。
从发电厂方面看，当时110kV等级与系统是环网，但由于系统故障，已将城西变电站110kV 母承开关150、2号主变高压侧开关102跳闸，因此已不在一个电网内。
而当时值长、班长都没有询问系统的运行方式，地调也不清楚该发电厂需要倒厂用电一事，因此造成非同期并列事故，致使事故再次扩大。
4、暴露问题
（1）值长与电气班长的安全意识薄弱，对电网系统运行方式不了解，特别是在事故情况下盲目指挥操作，是造成事故扩大的主要原因。
（2）指挥人员对主接线情况不十分清楚，特别是对事故情况下的运行方式倒换不熟悉，命令不清楚，下令时用词不准确，造成误解。
（3）该电网、发电厂的保护定值配置不当，发电厂的4号发电机“复合电压闭锁过电流”保护属误动，城西变电站110kV母联开关150跳闸，城西变电站2号主变高压侧开关102跳闸都属误动。
（4）培训工作开展不够。
在系统冲击时，机、炉人员处理不到位，电气人员对系统不清楚，特别是在事故情况下，新扩建设备与老设备倒换运行方式时可能出现的非同期问题认识不足，平时没有做过类似事故的预想方案。
5、防范措施
（1）组织开展安全、技术学习，深刻反思，杜绝习惯性违章、
盲目指挥，要使安全管理和技术管理相结合。
（2）加大各级人员的岗位培训力度，特别要加大事故情况下的应变能力和处理问题能力的培训力度。
（3）加强岗位练兵，提高运行人员素质，从基础做起，熟悉设备和系统，有针对性进行专业培训。
（4）做好事故预想，举一反三，避免可能出现的不安全和技术死角。
（5）要重新校验电网、发电厂的保护定值，确保保护装置能正确动作。
（6）在日常工作和事故情况下，各级人员都要准确使用标准、规范的术语。
下令要清楚，受令人要详细问清操作任务的目的，以防误解。
