13级《工厂电气控制设备》期末考试试卷(A)答案
工厂电气控制技术期末考试A卷试题及答案
工厂电气控制技术期末考试试题及答案一、填空题（20×1=20）1．低压电器是指额定电压交流 1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、保护、检测和调节作用的电气设备。
2．电磁机构的工作特性包括吸力特性和反力特性两种。
3．三相异步电动机直接起动时的起动电流可达其额定电流的 6～7 倍。
4．三相变压器的容量分别与电压和电流之间成正比。
5．在电动机控制线路中，实现过载保护的电器是。
6．熔断器主要由、和三部分组成。
7．接触器按主触头的电流种类，分为和两种。
8．电磁抱闸制动器分为制动型和制动型两种。
9．交流接触器主要由三个部分组成、和。
10．自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流的限制是依靠自耦变压器的作用来实现的。
二、判断题（10×1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（√）2、低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（√）3、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )5、电动机的额定转速必须在750～1 500 r／rnin的范围内。
( )6、刀开关是低压控制电器。
( )7、.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
（）8、按下复合按扭时，其常开和常闭触头同时动作。
( )9、接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
（）三、选择题（10×1=10）1、低压电器的主要用途是（ B ）。
A．实现建筑物内的照度控制 B．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接 D．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（ C ）。
电气设备期末考试题及答案
电气设备期末考试题及答案一、选择题（每题2分，共20分）1. 电气设备中，下列哪个不是基本的电气元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 交流电的频率是指：A. 电压的峰值B. 电流的峰值C. 电压和电流的频率D. 电压和电流的相位差答案：C3. 以下哪个是电力系统中常见的故障类型？A. 过载B. 短路C. 断路D. 所有选项都是答案：D4. 电气设备的接地是指：A. 将设备与电源连接B. 将设备与大地连接C. 将设备与负载连接D. 将设备与控制面板连接答案：B5. 电气设备中的保护装置主要用于：A. 提高设备效率B. 降低设备成本C. 保护设备和人员安全D. 增加设备使用寿命答案：C6. 以下哪个不是电气设备的绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 铁答案：D7. 电气设备中的过载保护通常采用：A. 断路器B. 熔断器C. 继电器D. 接触器答案：B8. 电气设备中的三相电是指：A. 三个独立的单相电源B. 三个相位相差120度的电源C. 三个电压相同的电源D. 三个电流相同的电源答案：B9. 电气设备中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A10. 电气设备中的谐波是指：A. 正弦波B. 非正弦波C. 直流波D. 脉冲波答案：B二、填空题（每空2分，共20分）1. 电气设备中，电流的单位是________。
答案：安培2. 电气设备中，电压的单位是________。
答案：伏特3. 电气设备中，电阻的单位是________。
答案：欧姆4. 电气设备中，功率的单位是________。
答案：瓦特5. 电气设备中，电能的单位是________。
答案：焦耳6. 三相交流电的功率计算公式是________。
答案：P = √3 * U * I * cosφ7. 电气设备中，过电压保护通常采用________。
13级《工厂电气控制设备》期末考试试卷(A)答案
宁夏民族职业技术学院2014-2015年第二学期机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A）答案题号-一一-二二-三四五六七八九十总分阅卷人得分H—、选择题（共 34分，每题2分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A 、增加吸力B 、减缓冲击C 、消除铁心振动和噪声3、控制电动机反接制动的电器应是（ C ）。
A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。
A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、双速电动机高速运行时，定子绕组采用（ D ）A、星型B、三角形C、星-三角形D、双星型6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）A按钮B 、热继电器 C、熔断器D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联&控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星—三角降压起动的电动机，正常工作时定子绕组接成（A ）A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于（B ）A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、在低压电器中，用于短路保护的电器是（ B ）。
A.过电流继电器B.熔断器C.热继电器D.时间继电器12A.13141516、、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是过电压继电器 B.熔断器 C.热继电器 D.时间继电器、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是A.按钮B.交流接触器、延时断开常闭触点的图形符号是C.主令控制器D.断路器）。
C )。
杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末理论考试试卷(A 卷)
杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。
2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。
3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。
4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。
6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。
7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。
8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。
9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。
10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。
11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。
12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。
13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。
班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。

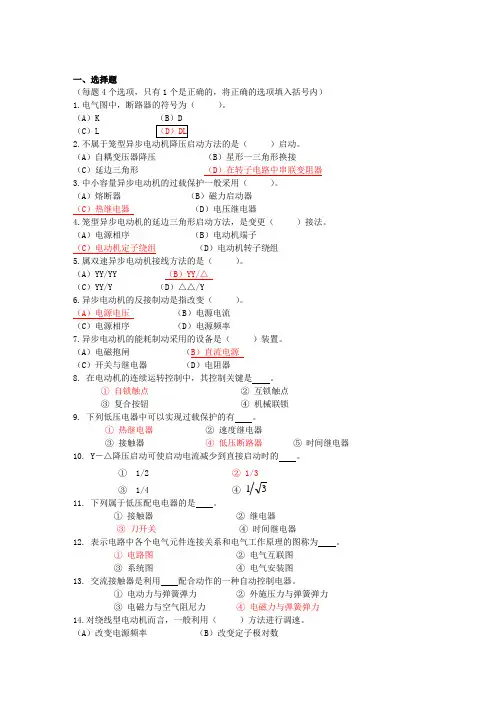

工厂电气控制技术习题集答案
一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。
（A）K （B）D（C）2.不属于笼型异步电动机降压启动方法的是（）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。
（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。
（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。
（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。
①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。
①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。
① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。
①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。
①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。
①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。
（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。
（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

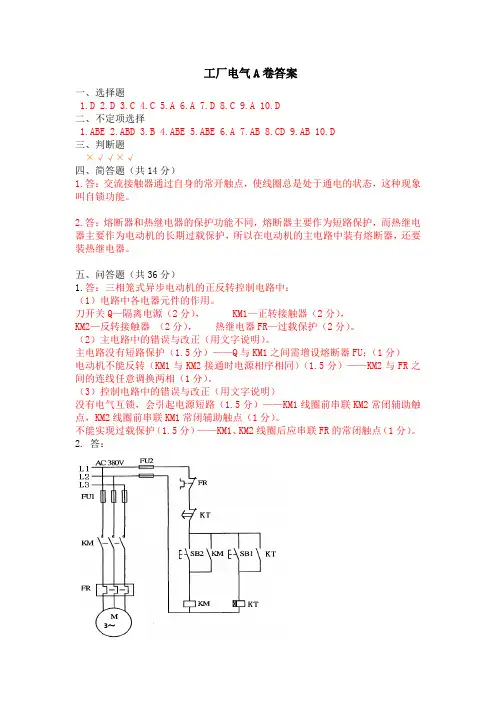

工厂电气控制设备A卷答案
工厂电气A卷答案
一、选择题
1.D
2.D
3.C
4.C
5.A
6.A
7.D
8.C
9.A 10.D
二、不定项选择
1.ABE
2.ABD
3.B
4.ABE
5.ABE
6.A
7.AB
8.CD
9.AB 10.D
三、判断题
×√√×√
四、简答题（共14分）
1.答：交流接触器通过自身的常开触点，使线圈总是处于通电的状态，这种现象叫自锁功能。
2.答：熔断器和热继电器的保护功能不同，熔断器主要作为短路保护，而热继电器主要作为电动机的长期过载保护，所以在电动机的主电路中装有熔断器，还要装热继电器。
五、问答题（共36分）
1.答：三相笼式异步电动机的正反转控制电路中：
（1）电路中各电器元件的作用。
刀开关Q—隔离电源（2分），KM1—正转接触器（2分），
KM2—反转接触器（2分），热继电器FR—过载保护（2分）。
（2）主电路中的错误与改正（用文字说明）。
主电路没有短路保护（1.5分）——Q与KM1之间需增设熔断器FU；（1分）
电动机不能反转（KM1与KM2接通时电源相序相同）（1.5分）——KM2与FR之间的连线任意调换两相（1分）。
（3）控制电路中的错误与改正（用文字说明）
没有电气互锁，会引起电源短路（1.5分）——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点（1分）。
不能实现过载保护（1.5分）——KM1、KM2线圈后应串联FR的常闭触点（1分）。
2. 答：
3～。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A
《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
2、电磁机构中的_____________是静止不动的，只有_______________是可动的。
3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。
5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。
6、电气控制线路原理图一般可分为和两部分。
原理图中元件触头的开闭是以时的状态画出。
7、三相异步电动机降压起动方法有________ __、__________、____________ 等。
8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。
9、接触器型号CZ 18-40，三段表示的意义分别为、、。
10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。
得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
工厂电气试卷及答案
试卷一一、选择题1、功率小于（）的电动机控制电路可用HK系列刀开关直接操作。
A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取电动机额定电流的（）。
A、1～1.5倍B、1.5～2.5倍C、2.0～3.0倍D、3.5～5倍3、交流接触器的（）发热是主要的。
A、线圈B、铁心C、触点D、短路环4、由4.5KW、5KW、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。
A、30AB、50AC、70AD、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是（）。
A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是（）。
A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、常用低压保护电器为（）。
A、刀开关B、熔断器C、接触器D、热继电器8、手动切换电器为（）。
A、低压断路器B、继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为（）。
A、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10、低压开关一般为（）。
A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式，主要是为了（）。
A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。
A、1倍B、3倍C、5倍D、7倍13、HZ系列组合开关的储能分合闸速度与手柄操作速度（）。
A、成正比B、成反比C、有关D、无关14、按下复合按钮时，（）。
A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20型低压断路器的热脱扣器用于（）。
A、过载保护B、短路保护C、欠电保护D、失压保护二、判断题1、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。
（）2、HK系列刀开关设有专门的灭弧装置。
《电气控制与PLC》期末考试试卷A卷及答案
适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。
A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。
A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。
A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。
2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
3、速度继电器常与电动机同轴安装，其作用是 。
4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。
5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
《工厂电气控制技术》期末试卷
《工厂电气控制技术》期末试卷专业、班级姓名学号成绩备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、填空题（本题共10道小题，每小题2分，共20分）1、在M7120平面磨床的电气控制线路中，为保证电磁吸盘有足够的吸力，通常设有________保护电路；为方便取下工件，在电磁吸盘的控制线路中还设有________电路。
2、增大电磁式继电器的返回系数K的措施是________或________。
3、按工作原理划分，时间继电器可分为四种，即________式、________式、________式和________式。
4、根据衔铁相对铁心的运动方式，电磁机构可分为________和________两种。
5、直流电磁式时间继电器延时时间________，而且在延时方式上来讲，一般仅作为________延时使用。
6、按结构分类，熔断器可分为________式、________式、________式和________式。
7、电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系称为电动机的________特性；热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的________特性。
8、熔断器的选择包括熔断器的________、________、________和________等。
9、M7120平面磨床的主运动是指________的旋转运动，T68卧式镗床的主运动是指________旋转运动。
10、最常用的两种类型的低压断路器是________和________。
二、简答题（本题共4道小题，每小题6分，共24分）1、接触器的作用是什么？根据结构特征如何区分交流、直流接触器？2、Z3040摇臂钻床的辅助运动有哪些？各由何种动力实现？3、在电气控制线路中常采用的制动方式有哪些？设计制动线路时应考虑哪些因素？分别何种设备或电器来实现？4、为保证控制线路工作的可靠和安全，除了选用可靠的元器件外，在具体线路设计中还应注意哪些问题？三、选择题（本题共5道小题，每小题3分，共15分）1、在按电流原则控制的控制线路中，必定采用的电器是（）。
《工厂电气自动控制》期末试题
深州市职教中心2012—2013学年第二学期期中考试12级电工电子升学班《工厂》试题试卷说明：1、考试时间90分钟，满分100分。
2、本试题共三页，共五大题。
一、填空题（1分/空，共20分）1、热继电器使用时，需将_________串在主电路中，__________串在控制电路中。
2、熔断器主要由、安装熔体的、和三部分。
3、交流接触器主要由、、和辅助部件等组成。
4、交流接触器触头接触情况可分为、和三种。
5、在正反转控制电路中，我们要__________任意两项电源的相序来进行正反转间的切换。
6、低压电器按其用途和所控制的对象不同分为____________和_____________。
7、断路器中的电磁脱扣器作__________保护用。
8、倒顺开关是用来控制电动机的______、______和停止9、低压电器通常是指工作在交流____V以下与直流1200V及以下的电路中的电器。
10、继电器是一种根据或得变化接通或断开控制电路，已完成控制或保护作用的电器。
二、单择题（1分/空，共20分）1、在使用熔断器时，要保证熔体的额定电流（）熔断器的额定电流。
A、>B、≥C、≤D、不确定2、当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断器指示器自动脱落时，表示熔丝（）A、未熔断B、已经熔断C、无法判断3、当一个接触器得电时，通过其辅助常闭触头使另一个接触器不得电动作，接触器之间的这种相互制约的作用叫接触器（）。
A、自锁B、过载C、点动D、联锁4、电动机Y-Δ降压起动时的启动电流为Δ形接法起动电流的（）。
A、BC、1/3D、35、（）是依靠改变电动机定子绕组的电源相序来产生转动力矩，迫使电动机迅速停转的。
A、能耗制动B、再生发电制动C、电容制动D、反接制动6、三相异步电动机过载保护用的电器是（）。
A、接触器B、熔断器C、中间继电器D、热继电器7、辅助电路编号按（）原则，从上至下、从左至右的顺序，使用数字依次编号，每经过一个电器元件号，编号依次递增。
电气期末考试题及答案
电气期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律描述的是：A. 电压、电流和电阻之间的关系B. 功率、电压和电流之间的关系C. 功率、电阻和电流之间的关系D. 电压、电阻和功率之间的关系答案：A3. 以下哪个不是基本的电磁单位？A. 特斯拉（T）B. 韦伯（Wb）C. 法拉（F）D. 欧姆（Ω）答案：D4. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 120°答案：D5. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A6. 电路中，电阻的单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）答案：A7. 以下哪个是直流电的特点？A. 电流方向周期性变化B. 电流方向不变C. 电压大小周期性变化D. 电压方向周期性变化答案：B8. 交流电的频率单位是：A. 赫兹（Hz）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电路中，电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 以下哪个不是电路的基本元件？A. 电阻B. 电容C. 电感D. 变压器答案：D二、填空题（每空1分，共10分）1. 电流的国际单位是______，符号为A。
答案：安培2. 欧姆定律的数学表达式是______=V，其中I代表电流，R代表电阻，V代表电压。
答案：I3. 三相交流电的相位差是______度。
答案：1204. 变压器的工作原理是基于______。
答案：电磁感应5. 电路中，电阻的单位是______，符号为Ω。
答案：欧姆6. 直流电的特点是电流方向______。
答案：不变7. 交流电的频率单位是______，符号为Hz。
答案：赫兹8. 电路中，电容的单位是______，符号为F。
工厂电气控制技术测试题
工厂电气控制技术测试题1电磁机构的吸力特性与反力特性的配合关系是()。
A、反力特性曲线应在吸力特性曲线的下方且被此靠近；B、反力特性曲线应在吸力特性曲线的上方且彼此靠近；C、反力特性曲线应在远离吸力特性曲线的下方；D、反力特性曲线应在远离吸力特性曲线的上方。
正确答案：A2关于接触电阻，下列说法中不正确的是()。
A、由于接触电阻的存在，会导致电压损失B、由于接触电阻的存在，触点的温度降低C、由于接触电阻的存在，触点容易产生熔焊现象D、由接触电阻的存在，触点工作不可靠正确答案：B3为了减小接触电阻，下列做法中不正确的是()。
A、在静铁芯的表面上嵌有短路环；B、加一个触点弹簧；C、接触面xx；D、在触点上镶一块纯银块正确答案：A4由于电弧的存在，将导致()。
A、电路的分断时间加长；B、电路的分断时间缩短；C、电路的分断时间不变；D、电路的分断能力提高正确答案：A5在接触器的铭牌上常见到AC3、AC4等字样，它们代表(）。
A、生产厂家代号B、使用类别代号；C、国标代号；D、名称代号。
正确答案：B6电压继电器的线圈与电流继电器的线圈相比，具有的特点是(A、电压继电器的线圈匝数多、导线细、电阻小；B、电压继电器的线圈匝数多、导线细、电阻大；C、电压继电器的线圈匝数少、导线粗、电阻小；D、电压继电器的线圈匝数少，导线粗，电阻大。
正确答案：B7增大电压继电器的返回系数，应采的办法是()。
A、减小非磁性垫片的厚度；B、增大非磁性垫片的厚度；C、减小衔铁吸合后的气隙；D、增大衔铁释放后的气隙。
)。
正确答案：B8在延时精度要求不高，电源电压波动较大的场合，应选用()。
A、空气阻尼式时间继电器；B、晶体管式时间继电器；C、电动式时间继电器；D、上述三种都不合适。
正确答案：A9电压继电器的返回系数是指()。
A、释放电压与吸合电压的比值；B、释放电流与吸合电流的比值；C、吸合电压与释放电压的比值；D、吸合电流与释放电流的比值。
《工厂电气控制设备》期末试题
2010-2011学年度第二学期电子专业士兵班《工厂电气控制设备》课程期考试题（90分钟）班级__________ 姓名__________ 学号__________ 成绩________一、填空题：（30分）（每空2分）1.熔断器的符号为__________；限位常闭触点的符号为_________；过热继电器常闭触点的符号为__________；起动按钮的符号为___________；接触器常开主触点的符号为_____________；过流继电器线圈的符号为_____________。
2.安装刀开关时，在合闸状态下手柄应该向，不能__________________。
3.倒顺开关可用于控制小容量电动机的__ ____ 。
4.把接入电动机三相电源的________________________，电动机就可以反转。
5.___ 只适宜作短路保护作用。
6._继电器具有具有过载保护作用。
7.自动开关的__________ 应不小于电路的额定电压和电路的最大工作电流。
8.对于单台电动机，熔体的额定电流应不小于电动机额定电流的倍。
9.工作在交流__________________________以下电路中的电器都属于低压电器。
二、选择题：把正确答案的序号填写在相应的题号下。
（18分）1.用万用表测交流电压时，其测量值（）A、在第1刻度线上读；B、必须在第2刻度线上读；C、在第3刻度线上读D、一般在第2刻度线上读，但最低档应在第3刻度线上读。
2.容量较小的交流接触器一般采用（）灭弧。
A、双断口触点；B、栅片；C、电动力。
3.熔体的熔断电流通常取其额定电流的（）倍。
A、1.3；B、1.5；C、1.6 ；D、2.5；E、2. 0。
4.低压断路器中的电磁脱扣器承担（）保护作用。
A、失电压；B、过载；C、过流；D、欠电压。
5.三相笼型异步电动机用自耦变压器60%的抽头降压起动时，电动机的转矩是全压起动转矩的（）。
A、30%；B、36%；C、49%；D、60%。
13级电气安全用电期末考试试题
2013-2014学年度期末考试《安全用电》试卷班级姓名学号得分一、填空题（20×1分＝20分）1.消防工作是包括_________与_________在内的同火灾做斗争的一项专门工作。
2.最常见的电伤有以下三种、和3.绝缘通常可分为、和三种4.消防工作的方针是“、、和”5.保护接零系统可分为、和三种方式。
6.屏护和间距属于防止、、等电气事故的安全措施7.过电压按其产生原因可分为和两大类二、选择题（40×1分＝40分）1.大气过电压主要由（）对地放电引起的A．高压电源B．雷云C．电磁感应 D .以上都是2.变压器的中性点接地是（）A．工作接地 B.保护接地C．无作用 D.短路3.在三相四线配电网中工作零线用是（）表示A．N B．PE C．PEN D..以上都是4.下列各项中不是接闪器的是（）A．避雷针B．避雷网C．避雷带 D.避雷器5.在野外遇到雷暴天气时，应尽量躲避在（）A.小山下B.汽车里C大树下 D.池塘边6.用于表示当心触电的安全标志是（）A ．B．C ．D .7.击穿保险器应连接在（）A．高压电网B．不接地低压电网C．接地低压电网 D..以上都不是8.（）是电气设备最严重的一种故障状态，会产生电弧或火花。
A．过载B．过压C．欠压 D..短路9.当人触电时，（）的路径是最危险的A左手到前胸B．右手到脚C．右手到左手 D.左脚到右脚10.人体能够摆脱握在手中的导电体的最大电流值称为安全电流，约为（）mAA．2000B．100C．200 D.1011.在特别潮湿且有导电灰尘的车间，应选用（）电动机A．保护式B．密封式C．防爆式 D.以上都是12.（）是触电事故中最危险的一种A．电灼伤B．电烙印C．电击 D.皮肤金属化13.静电在工业生产中可能引起（）事故。
A．爆炸和火灾 B 电死人员C．相间短路D以上都不是14.静电多发生在（）。
A．多雨潮湿的季节B．干燥的季节C．任何季节 D. 以上都不是15.泡沫灭火器只能立着放置，桶内溶液一般要（）更换一次A．每月B．每星期C. 每年D.两年一次16 .用电设备金属外壳接地是（）A．工作接地 B.保护接地C．无作用 D.短路17 使插座具有触电保护功能，适用于移动电器和家用电器的漏电保护器是（）A．漏电保护插座 B.漏电继电器C．漏电开关 D.漏电保护箱18.不允许自启动的电动机，还应装有的保护是（）保护A．反时限 B.连锁 C 失压脱扣 D.都不是19．（）不得接入漏电保护装置A．保护线 B.地线 C .中性线D零线20.当人体出击带电体时，漏电保护装置能在（）s内切断电源，从而减轻电流对人体的伤害程度A．60 B.10C．1 D.0.121.对人体危害最大的频率是（）赫斯A．20 B.2C．30~100 D. 20022.用于允许电动机起动时由漏电电流保护装置的类型是（）A．漏电报警 B.高灵敏度快速C．冲击电压不动作 D.以上都是23.触电时人体所受威胁最大的器官是（）A．心脏 B.大脑C．皮肤 D. 四脚24.下列有关使用漏电保护器的说法，哪种正确?( )A. ．漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠B.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。
《工厂电气控制设备练习题》
习题
三、简答题 1、什么是互锁和自锁？各用在哪些场合？ 2、电动机的启动方式有哪些？ 3、什么是软启动？有何特点？ 4、什么是制动？什么是机械制动和电气制动？ 5、常用的制动方式有哪些？如何实现？ 6、三相异步电动机的调速方法有哪些？ 7、变极对数调速方法有哪些？ 8、什么是变频调速？变频器有哪三部分组成？ 9、变频调速的控制方式是什么？常用的是哪种？ 10、电气控制线路设计的规律和原则是什么？
5、先启动接触器将 常开 触点串联 连接在后启动线圈回路中。 6、先停止接触器将 常开 触点并联 连接在后停止的停止按钮上。
7、Y连接绕组电压是 220 V，△连接绕组电压是 380 V。 8、软启动改变的是电源 电压 ，变频启动改变的是电源 频率 。 9、制动一般分为 机械制动 和 电气制动 两种。 10、反接制动串电阻的目的是 降低冲击电流 。
四、读图题 1、试分析右图所 示电气控制线路
中电机的启动、 停止工作过程， 并判断该控制线 路的特点。
习题
四、读图题
2、分析右图所示电气
控制线路中电机的启 动、停止工作过程， 并指出这是什么控制 线路，主电路中的电 阻R起什么作用？
习题
L1L2L3
QS FU
KM1
KM2 R
FR SB1
KM2
KM1 n KS SB2
11、三相异步电动机调速方法有 变 p 、 变 s 、变 f1 。
习题
二、判断题 1、三相笼型异步电动机的控制线路中，如果有熔断器做保护，
就可以不用热继电器再做保护。（ ） 2、电动机正反转控制必须要有互锁环节。（ ） 3、自锁环节只用于长动控制，没有保护作用。（ ） 4、失压保护的目的是防止电压恢复时电动机的自启动。（ ） 5、接触器不具有欠压保护的功能。（ ） 6、制动是为了电动机的平稳停车和迅速降低速度。（ ） 7、反接制动可以用时间原则控制。（ ） 8、变频调速时只有频率变，电压不变。（ ） 9、变频调速目前常用的是正弦脉宽调制（SPWM）。（ ）
工厂电气控制设备试卷及答案
徐州师范大学科文学院期末考试试卷（2010~2011学年第二学期） 考试方式： 闭 卷课程名称《工厂电气设备控制》（考试日期： 年 月 日共120分钟）班级_________ 学号____________ 姓名___________ 成绩___________一、名词解释（每小题5分，共4题）1、低压电器和高压电器分类标准。
答：（1）低压电器：交流AC<1200V ，直流DC<1500V（2）高压电器：交流AC>1200V ，直流DC>1500V（3）2、电器的动稳定性和电器的热稳定性答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力3、接触器和控制继电器的定义。
答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。
控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器。
4、通断能力答：开关电器在规定的条件下，能在给定的电压下接通和分断的预期电流值。
二、简答题（每小题5分，共2题）1、电弧的形成原因，及灭弧的方发和灭弧装置有哪些？答：当触头间刚出现断口时，两触头间距离极小，电场强度极大，在高热和强电场作用下，金属内部的自由电子从阴极表面逸出。
奔向阳极。
，这些自由电子在电场中运动时撞击中性分子，使之激励和游离，产生正离子和电子，这些电子在强电场作用下继续向阳极移动，还要撞击其他中性分子，因此，在触头间隙中产生了大量的带电粒子，使气体导电形成了炽热的电子流，即电弧。
灭弧方发和灭弧装置：电动力吹弧、磁吹灭弧、真空灭弧、窄缝灭弧室、金属栅片灭弧装置、软开关。
2、三相交流电磁铁有无短路环？为什么？答三相交流电磁铁没有短路环，因为三相交流电通过线圈时，每一相都产生磁通，题号 一 二 三 四 总分 合分人 核分人 分值 得分它们之间都有一个相位差，则它们产生的吸力间也有一个相位差，这位三相合成力不会到达零，如果合力大于弹簧的吸力，则及无需短路环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁夏民族职业技术学院2014-2015年第二学期
机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A ）
答案
题号 一 二 三 四 五 六 七 八 九 十 总分 阅卷人
得分
一、选择题（共34分，每题2分）
1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是 （ B ）
A 、电动机不能转动
B 、电源短路
C 、电动机转向不定
2、交流接触器铁心上装有短路环，其作用是 （ C ） A 、增加吸力 B 、减缓冲击 C 、消除铁心振动和噪声
3、控制电动机反接制动的电器应是（ C ）。
A 、电流继电器 B. 时间继电器 C. 速度继电器
4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（A ）。
A 、常闭触点先断开 B 、 常开触点先闭合 C 、 两者同时动作
5、双速电动机高速运行时，定子绕组采用（ D ） A 、星型 B 、三角形 C 、星-三角形 D 、双星型
6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ） A 、 按钮 B 、 热继电器 C 、 熔断器 D 、 接触器
7、各电器线圈的接法（ A ）
A 、 只能并联
B 、 只能串联
C 、 根据需要可以并联或串联 8、控制工作台自动往返的控制电器是（ C ） A 、 自动空气开关 B 、 时间继电器 C 、 行程开关
9、采用星－三角降压起动的电动机，正常工作时定子绕组接成( A ) A 、三角形 B 、星形
C 、星形或三角形
D 、定子绕组中间带抽头
10、转子绕组串电阻起动适用于( B )
A 、鼠笼式异步电动机
B 、绕线式异步电动机
C 、串励直流电动机
D 、并励直流电动机 11、在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器
B. 熔断器
C. 热继电器
D. 时间继电器
12 、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器 B. 熔断器 C. 热继电器 D. 时间继电器
13 、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮 B. 交流接触器 C. 主令控制器 D. 断路器 14 、延时断开常闭触点的图形符号是( B )。
A 、
B 、
C 、
D 、
15 、在三相绕线式异步电动机的整个启动过程中，频敏变阻器的等效阻抗变化趋势是( B ) A 、 由小变大 B 、 由大变小 C 、 恒定不变
16、 在三相异步电动机正反转控制线路中，当一个接触器的触点熔焊另一个接触
器吸合时，将发生短路故障，能够阻止这种短路故障的保护环节是( A ) A 、接触器互锁 B 、 复合按钮连锁 C 、行程开关连锁 17、万能转换开关是 ( B )
A 自动控制电器
B 手动控制电器
C 既可手动，又可自动的电器
二、选择（共16分，每空1分） 1 、三相异步电动机常用的电气制动方法有：_反接制动__、____能耗制动__。
2、改变直流电动机的旋转方向方法是 改变电枢电流的方向、_改变励磁电流的方向___。
3、三相笼式异步电动机常用减压起动方法有 _定子绕组串电阻减压起动_、_ Y-▲_减压起动___、 ___自耦变压器减压起动____、 _______延边三角形_减压起动___ 。
4、三相异步电动机调速依据是n=(1-s)60f1/p ，调速方法有：_变级调速___、__变频调速____、 _改变转差率调速___。
5、指出如下符号代表哪种电气元器件：
FU SQ KM KA KT
_熔断器___ 、_行程开关 、 接触器 _、 中间继电器_、 时间继电器 __。
三、判断（共10分，每题1分）
1、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√ ）
2、熔断器在电路中既可作短路保护，又可作过载保护。
（× ）
3、容量小于10kW 的笼型异步电机，一般采用全电压直接起动。
（√ ）
4、电动机采用制动措施的目的是为了迅速停车。
（√ ）
得分
得分
得分
姓名 学号 班级
＿＿＿＿＿＿＿＿＿＿＿＿装＿＿＿＿＿＿＿＿订＿＿＿＿＿＿＿＿线＿＿＿＿＿＿＿＿
5、他励直流电动机必须保证在有励磁电压下启动（√ ）
6、串励直流电动机必须在空载或轻载情况下启动（× ）
7、并励直流电动机改变转向时，只要将两根电源线对调就可以了（× ）
8、无论是直流电动机还是交流电动机，进行能耗制动时都应采取防止出现反转现象的控制措施（× ）
9、电路图中各电器触点所处的状态都是按电磁线圈未通电或电器未受外力作用时的常态画出的（√ ）
10、接触器的银或银合金触电在分断电弧时生成黑色的氧化膜，会造成触点接触不良，因此必须锉掉（× ） 四、分析题（共10分）
图示控制电路能否使电动机进行正常控制？如果不行，指出可能出现的故障现象？并将其改正确。
不能，（1）只能起动，不能停止 （2） 热继电器不起作用
五、论述题（共15分）
试分析交流电动机Y/△起动控制电路图的工作原理。
六、作图题（共15分）
某机床的主轴和润滑油泵分别有两台三相笼型异步电动机拖动，要求： （1）油泵电动机起动后主轴电动机才能起动； （2）主轴电动机能正反转，并能单独停车； （3）具有短路、过载、欠压及失压保护。
试画出其控制线。
得分
得分
得分
姓名 学号 班级
＿＿＿＿＿＿＿＿＿＿＿＿装＿＿＿＿＿＿＿＿订＿＿＿＿＿＿＿＿线＿＿＿＿＿＿＿＿。
