接线端子分类
端子类型与结构解读
端子类型与结构解读端子类型与结构是指连接电器设备和电力线路的接口结构和连接方式，它们起到了连接和固定电缆线、导线的作用。
不同的电器设备和电线路上需要使用不同的端子类型和结构，以确保电气连接的可靠性、安全性和适用性。
本文将对常见的端子类型和结构进行解读。
一、端子类型1.螺纹端子：螺纹端子是一种常见的电气连接方式，它采用螺纹结构来固定电缆线或导线，常见于家用电器、照明设备和建筑电气线路中。
螺纹端子有单螺纹和双螺纹两种，其结构可根据需要选择不同规格的螺纹尺寸。
2.插针插座：插针插座是一种常用的电气连接方式，它通过插针和插座的配合完成电缆线或导线的连接。
插针插座适用于低压电气设备和电子器件中，如插座、开关、插头等。
插针插座有不同的标准，如欧标、美标、日标等，因此需要根据使用地区和设备规格进行选择。
3.弹簧端子：弹簧端子是一种通过弹簧结构夹紧电缆线或导线的连接方式。
弹簧端子通常用于PCB板上的连接，如继电器、电源模块、通信设备等。
它具有安装方便、可重复插拔和接触可靠等优点。
4.焊接端子：焊接端子是一种通过焊接方式将电缆线或导线与电器设备连接的方式。
焊接端子主要用于工业自动化设备、仪器仪表和汽车电子等领域，其结构一般为金属片或片状导体。
5.卡口端子：卡口端子是一种通过卡口结构夹紧电缆线或导线的连接方式。
卡口端子适用于需要快速连接和固定的场合，如音箱、电動工具和家用电器等。
卡口端子结构一般为金属片或弹片，具有插拔方便、接触可靠等特点。
二、端子结构1.单点接触结构：单点接触结构是一种通过一个点完成电缆线或导线的连接。
单点接触结构一般用于低电流和低压的场合，如电子元器件、数字电路和仪器仪表等。
它的结构简单，接触面积小，适用于需要紧凑设计和高密度布线的电路。
2.多点接触结构：多点接触结构是一种通过多个点完成电缆线或导线的连接。
多点接触结构适用于高电流和高压的场合，如发电机、高压变压器和电动机等。
多点接触结构的接触面积大，能够承受较大的电流和电压。

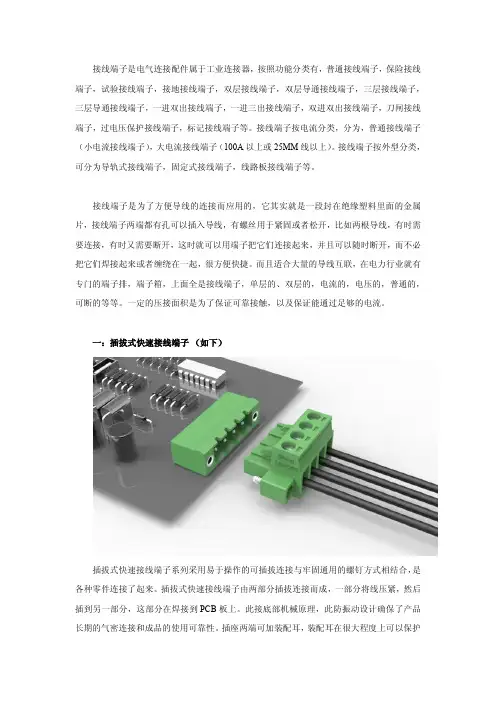

接线端子 概述
接线端子是电气连接配件属于工业连接器，按照功能分类有，普通接线端子，保险接线端子，试验接线端子，接地接线端子，双层接线端子，双层导通接线端子，三层接线端子，三层导通接线端子，一进双出接线端子，一进三出接线端子，双进双出接线端子，刀闸接线端子，过电压保护接线端子，标记接线端子等。
接线端子按电流分类，分为，普通接线端子（小电流接线端子），大电流接线端子（100A以上或25MM线以上）。
接线端子按外型分类，可分为导轨式接线端子，固定式接线端子，线路板接线端子等。
接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，接线端子两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。
而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。
一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。
一：插拔式快速接线端子（如下）插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。
插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。
在接线端子使用的过程中往往会发生各种各样的问题。
如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。
那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。
接线端子知识介绍
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
常用端子类型及选用参考
常用端子类型及选用参考一、接线端子的分类：1、接线端子有欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列等等2、插拔式系列接线端子：由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规。
3、欧式系列接线端子是现有接线科技中成本效益最高的形式4、栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
5、弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
6、轨道安装式接线端子:采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
7、H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。
H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
接线端子的分类
接线端子可以分为欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列。
等等接线端子的品牌、系列达到上万种其市场目前所运用到的品牌有：德国PHOENIX；Weidmuller；JITE深圳；WAGO;台湾DECA;DINKLE;ANYTEK;上海尤提乐UTILITY ;南京三门湾NJSMW;等系列品。
产品包括PCB插拔式、焊针式、弹簧夹持式、螺钉压线框式、轨道式、传统式贯通型端子台；电子模块；模组盒、架、导轨。
插拔式系列接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。
欧式系列接线端子以德国PHOENIX；Weidmuller等端子为代表，是现有接线科技中成本效益最高的形式。
栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
轨道安装式接线端子采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
接线端子的分类
接线端子的分类在连接器中，接线端子一直是比较热门的产品之一，它被广泛应用在工业自动化以及控制领域，随着电子行业的不断繁荣，接线端子相关的产品在使用范围上又有了进一步突破。
那么到底常用的接线端子都应用在哪些方面呢，康瑞连接器厂家给大家整理了最全面的接线端子行业的知识。
康瑞连接器接线端子连接器主要分为插拔式、栅栏式、弹簧式、轨道安装、轨道式五种，每一种都有着不同的应用，具体如下：1、插拔式该系列为目前端子产品中应用最为广泛的一种，插拔式接线端子凭借安全、便捷的接线方式迅速得到市场认可其应用原理如下：插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
2、栅栏式是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
3、弹簧式是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
4、轨道安装采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
5、轨道式采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
东莞市康瑞电子有限公司，是一家20多年专业从事连接器、连接线、电子线束等连接器生产厂家，主要产品有连接器、排针排母、接插件、连接线、线束、电子线、线对板连接器、线对线连接器等。
公司各种资质证书齐全，技术力量雄厚，加工设备精良，检验设备完善以及拥有极强的研发能力，为您提供绿色环保高质量连接器及线束，是您最忠实可靠的合作伙伴。
《接线端子》课件
《接线端子》课件一、接线端子的定义与作用1. 方便安装与维护：接线端子使电线与设备之间的连接更加便捷，降低了安装与维护的难度。
2. 提高连接可靠性：接线端子具有稳定的接触性能，降低了接触电阻，提高了电气连接的可靠性。
3. 保障安全：接线端子采用绝缘材料制作，具有良好的绝缘性能，能有效防止电气事故的发生。
4. 美观大方：接线端子具有整齐、美观的外观，使设备接线部分更加整洁、大方。
二、接线端子的分类1. 按结构分类：可分为插拔式、螺钉式、弹簧式、免剥线式等。
2. 按用途分类：可分为电力接线端子、信号接线端子、轨道交通接线端子等。
3. 按连接方式分类：可分为焊接式、压接式、冷压式、扣压式等。
三、接线端子的选用原则1. 根据电气设备的性能和用途选择合适的接线端子。
2. 根据电线电缆的规格选择合适的接线端子。
3. 考虑接线端子的安装方式、连接方式等因素。
4. 选用具有良好绝缘性能、耐热性能和导电性能的接线端子。
5. 选用符合国家标准、行业标准的接线端子。
四、接线端子的安装与使用1. 安装前，应确保接线端子与电线电缆的规格、型号相匹配。
2. 安装时，应确保接线端子与电线电缆的连接牢固、可靠。
3. 安装过程中，应避免损伤电线电缆的绝缘层。
4. 使用过程中，应定期检查接线端子的连接状况，发现问题及时处理。
5. 更换接线端子时，应确保新、旧接线端子的型号、规格一致。
五、接线端子的未来发展1. 产品多样化：针对不同应用场景，研发具有特殊性能的接线端子。
2. 高性能化：提高接线端子的导电性能、绝缘性能和耐热性能。
3. 智能化：研发具有监测、诊断功能的接线端子，实现电气连接的智能化管理。
4. 环保化：采用环保材料制作接线端子，降低对环境的影响。
5. 标准化：推动接线端子行业标准的制定和实施，提高产品质量。
总之，接线端子作为电气连接的重要组成部分，其性能和质量直接影响到电气设备的安全、可靠运行。
因此，正确选用、安装和使用接线端子，对于保障电气设备的安全运行具有重要意义。
接线端子规格种类接线端子排的连接方式
接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。
它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。
接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。
下面将详细介绍这些接线端子的特点和使用方法。
1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。
它可以提供较强的连接力，并适用于大部分电线的连接。
它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。
2.压线接线端子：这种端子通过压紧电线来实现连接。
它的特点是连接速度快，适用于需要频繁拆卸的场合。
它的缺点是连接力相对较弱，不适用于高电流和高压的场合。
3.插销式接线端子：这种端子使用插销进行连接。
它的特点是连接方便快速，适用于需要频繁拆卸的场合。
它的缺点是连接力较弱，适用于低电流和低压的场合。
4.弹片式接线端子：这种端子使用弹簧式结构固定电线。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是结构比较复杂，成本较高。
5.卡扣式接线端子：这种端子使用卡扣进行连接。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。
除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。
这些接线端子都具有特定的特点和使用方法。
在实际使用中，接线端子通常会被安装在接线端子排上。
接线端子排是由多个接线端子组成的一种连接设备。
它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。
接线端子排的连接方式有两种：拼插连接和螺钉连接。
拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。
螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。
无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。
接线端子知识介绍
接线端子知识介绍接线端子是用于连接电缆或导线的设备，它们在电气和电子领域中具有重要的作用。
在进行电缆和导线连接工作时，接线端子起到了固定导线、传输电流和信号的作用，确保连接的安全和可靠。
接线端子的种类繁多，常见的有螺钉型、压力型、弹簧型、插拔型等。
它们各自具有不同的特点和适用范围，下面将对常见的几种接线端子进行介绍。
螺钉型接线端子是最常见的一种接线端子，它采用螺孔以固定导线。
内部的金属质材使螺钉具有一定的弹力，可以确保导线连接牢固。
螺钉型接线端子适用于大多数线缆和导线的连接，无论是直接插入还是通过插针连接都可以实现。
接线时只需松动螺钉，将导线插入螺孔，并重新拧紧螺钉即可。
压力型接线端子以压力来固定导线，通过受控的弹簧力达到电气连接。
这种连接方式不需要螺钉，使得连接更加方便快捷。
压力型接线端子可以分为插入式和插拔式两种。
插入式接线端子适用于线缆的一次性连接，插拔式接线端子适用于需要经常连接和断开的场合。
弹簧型接线端子采用了弹簧来固定导线，通过压下或插入导线，弹簧会收缩并提供足够的压力来保持电气连接。
弹簧型接线端子具有良好的电气性能和可靠的连接能力，适用于高振动或冲击的环境。
插拔型接线端子与插入式接线端子类似，只是在插拔时更加方便。
插拔型接线端子通常采用了特殊的连接方式，以便在插拔时能够快速实现连接和断开。
这种接线端子适用于需要频繁更换连接器的场合，常见于测试仪器和移动设备。
除了以上介绍的几种常见的接线端子，还有许多专用的接线端子，比如卡扣接线端子、插片接线端子等。
它们根据特定的应用需求而设计，可以适应不同的连接方式和接线方式。
无论是哪种接线端子，良好的电气性能和可靠的连接都是它们的基本特点。
当我们选择接线端子时，需要考虑其适用的电压和电流范围、连接方式、可靠性要求等因素。
此外，安装和使用接线端子时需要遵循相关的电气安全规范，确保连接的可靠性和安全性。
总结起来，接线端子是电缆和导线连接中不可或缺的设备。
接线端子 概述
接线端子是电气连接配件属于工业连接器，按照功能分类有，普通接线端子，保险接线端子，试验接线端子，接地接线端子，双层接线端子，双层导通接线端子，三层接线端子，三层导通接线端子，一进双出接线端子，一进三出接线端子，双进双出接线端子，刀闸接线端子，过电压保护接线端子，标记接线端子等。
接线端子按电流分类，分为，普通接线端子（小电流接线端子），大电流接线端子（100A以上或25MM线以上）。
接线端子按外型分类，可分为导轨式接线端子，固定式接线端子，线路板接线端子等。
接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，接线端子两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。
而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。
一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。
一：插拔式快速接线端子（如下）插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。
插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。
在接线端子使用的过程中往往会发生各种各样的问题。
如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。
那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。
接线端子知识介绍
接线端子知识介绍接线端子是一种用于电气连接的装置，常用于电路板、电器设备、控制箱等场合。
它的主要功能是连接电子组件、导线和电缆，使电流能够顺畅地传递。
接线端子具有结构简单、安装方便、可重复使用等优点，广泛应用于工业自动化、电力系统、通讯设备等领域。
接线端子的种类繁多，常见的有螺丝型接线端子、弹簧型接线端子、插针型接线端子等。
不同类型的接线端子适用于不同的场合和要求。
螺丝型接线端子是一种利用螺丝将导线压紧的接线方式。
它的结构简单，可靠性高，适用于较大电流和较高温度环境下的连接。
它的缺点是安装较为繁琐，需要使用螺丝刀等专用工具。
弹簧型接线端子是一种利用弹簧力量来固定导线的接线方式。
它的安装简单快捷，不需要额外的工具，方便于维护和更换。
弹簧型接线端子通常有直插式和插片式两种结构，可适用于不同的导线截面和连接要求。
插针型接线端子是一种通过插拔连接电路的接线方式。
它通常由插针和插座两部分组成，插针安装在导线上，插座则安装在电路板或设备上。
插针型接线端子的优点是可靠的连接，便于拆卸和替换，适用于频繁插拔的场合。
除了以上常见的接线端子类型，还有一些特殊用途的接线端子，如压力型接线端子、压接型接线端子、焊接型接线端子等。
这些接线端子适用于特殊的工作环境和连接要求，能够满足特定的技术需求。
接线端子在电路连接中起到了至关重要的作用。
它能够确保电流传输的稳定性和可靠性，减少电路故障的发生。
同时，接线端子的使用也方便了设备的维护和更换，降低了维修的难度和成本。
在选择接线端子时，需要考虑多方面的因素。
首先是导线截面和连接要求。
不同的导线截面需要匹配相应的接线端子，确保连接的稳定性和电流传输的顺畅性。
其次是工作环境和使用条件。
有些接线端子适用于高温、高压等特殊环境，而有些则适用于普通的工业控制和设备连接。
最后是安装和维修的便捷性。
接线端子的安装方式和连接方式应该方便、快捷，便于后期的维护和更换。
总之，接线端子是电气连接中不可或缺的一部分。
接线端子规格型号
接线端子规格型号1. 引言接线端子是电子设备中用于连接电源线、传输信号或连接电路的重要组件。
不同的应用场景和设备类型需要使用不同规格型号的接线端子，以确保电路连接的安全和可靠性。
本文将介绍常见的接线端子规格型号，并对其特点进行简要说明。
2. 规格型号2.1 片式接线端子片式接线端子是一种常见的连接设备和电路的端子类型。
其特点是结构简单、安装方便，广泛应用于家用电器、电子仪器、工业自动化设备等领域。
常见的片式接线端子规格型号包括：•RJ45接线端子：用于网络设备中的网线连接，通常用于Ethernet局域网。
•USB接线端子：用于连接计算机和外部设备，常用于数据传输和充电。
•HDMI接线端子：用于高清多媒体接口，常用于电视、投影仪等设备的视频和音频传输。
•DC接线端子：用于连接直流电源，常用于电子设备和电源适配器。
•音频接线端子：用于连接音频设备，如耳机、音箱等。
2.2 弹簧接线端子弹簧接线端子是一种通过弹簧力将导线夹紧的连接设备。
其特点是连接牢固、可重复插拔，并能适应不同规格的导线。
常见的弹簧接线端子规格型号包括：•WAGO弹簧接线端子：广泛应用于工业自动化领域，具有抗震动、抗松动等特点。
•PHOENIX弹簧接线端子：适用于电力、铁路、通信等领域，具有较高的电流和电压承受能力。
•Molex弹簧接线端子：主要用于电子设备中的信号传输和电源连接。
•JST弹簧接线端子：适用于电池组、电子设备等领域，具有耐高温、防水性能。
2.3 螺旋接线端子螺旋接线端子通常由端子本体和螺丝两部分组成，通过螺丝将导线夹紧。
其特点是连接可靠、接触良好，并能适应各种规格的导线。
常见的螺旋接线端子规格型号包括：•JPT螺旋接线端子：具有很好的接触性能和电流承受能力，用于汽车电子设备中。
•EEC螺旋接线端子：适用于航空航天、军工等领域，具有抗震动和抗松动性能。
•PCB螺旋接线端子：用于印刷电路板上的连接，具有良好的导电性和可靠的连接性。
常用接线端子规格整理
常用接线端子规格整理接线端子是连接电缆或导线的设备，常用于电气设备、仪器仪表以及电路板中。
不同的应用场景和需求会有各种不同的接线端子规格。
下面将对几种常用的接线端子进行整理。
一、插接型接线端子1. BNC（Bayonet Neill-Concelman）接头：常用于视频和音频设备的连接，安装简便，适用于需要频繁拆卸的场合。
2. RCA（Radio Corporation of America）接头：使用互锁设计，常用于音频和视频设备的连接，插入拔出方便，适用于家庭和娱乐设备。
二、螺固型接线端子1.矩形型螺丝端子：通常采用螺丝锁紧的方式，适用于室外电力设备的连接，具有良好的抗震性和耐腐蚀性。
2.圆柱型螺母端子：常用于电路板和仪器仪表的连接，具有良好的导电性能和稳定性，广泛应用于电子设备领域。
3.终端型螺母端子：常用于电气控制盘和电力设备的连接，具有良好的防松性能和耐久性，适用于高负载和高温环境。
三、弹簧型接线端子1.弹簧夹型端子：通常采用弹簧夹紧的方式，适用于导线直径变化较大的场合，如细线和大截面线的连接。
2.板簧型端子：通过板簧压紧导线的方式，适用于电路板的连接，具有良好的导电和可靠性能。
四、冷压型接线端子1.V型冷压端子：通过冷压接触的方式，适用于大截面导线和电缆的连接，具有良好的电气性能和机械强度。
2.U型冷压端子：通过冷压接触的方式，适用于较小截面导线和电缆的连接，具有良好的导电性能和耐腐蚀性。
五、固定型接线端子1.螺丝固定型接线端子：通过螺丝固定导线的方式，适用于较大截面导线和电缆的连接，具有牢固可靠的连接效果。
2.焊接固定型接线端子：通过焊接的方式固定导线，适用于电路板和电气设备的连接，具有良好的导电和耐腐蚀性能。
六、标准型接线端子1. DIN（Deutsche s Institut für Normung）接线端子：通常采用螺丝固定的方式，为标准化设计，适用于工业自动化设备的连接。
接线端子型号
接线端子型号在电子设备制造和维护过程中，接线端子是一个十分重要的组成部分。
它们通常被用于连接电路板上的电子元件，以便实现电气连接和信号传输。
接线端子的种类繁多，每种型号都有其特定的用途和特点。
接线端子的基本分类接线端子可以根据其结构和功能特点进行基本分类。
常见的接线端子分类包括：1.螺丝端子：这种接线端子通常采用螺丝的方式固定导线，适用于需要频繁更换或调整的情况。
2.弹簧端子：弹簧端子通过弹簧的弹性将导线固定在端子上，安装简便，适用于一次性连接的场合。
3.卡式端子：卡式端子通常采用夹紧的方式固定导线，操作简单方便，适用于某些特殊的连接需求。
4.焊接端子：焊接端子需要通过焊接的方式将导线固定在端子上，适用于一些对连接稳固性要求较高的场合。
常见的接线端子型号在各种接线端子中，有一些常见的型号被广泛应用于各种电子设备中。
以下是几种常见的接线端子型号：1.PH型号：PH型号的接线端子主要用于电子设备内部的连接，具有较小的尺寸和良好的连接性能，在计算机和通信设备中得到广泛应用。
2.XH型号：XH型号的接线端子通常用于连接电池或电源适配器等电源设备，具有较高的电流承载能力和稳定的连接性能。
3.JST型号：JST型号的接线端子是一种著名的电子连接器品牌，其产品涵盖了多种类型的接线端子，广泛应用于各类电子设备和电路板上。
4.DF11型号：DF11型号的接线端子通常用于连接传感器、模块和其他电子元件，其设计紧凑，适用于空间有限的场合。
接线端子的选型注意事项在选择适合的接线端子时，需要考虑以下几个关键因素：1.电流承载能力：根据电路中的电流大小选择合适的接线端子，确保其能够承载所需的电流。
2.接线方式：根据连接方式的不同选择合适的接线端子，确保连接稳固可靠。
3.尺寸和安装方式：根据设备的尺寸和安装空间选择合适尺寸的接线端子，并确保其安装方式符合设备的需求。
综上所述，接线端子作为电子设备中常见的连接组件，其种类繁多，每种型号都有其特定的用途和特点。
接线端子产品详细目录
接线端子产品详细目录接线端子是一种用来连接电线或电缆的电气连接器。
它们常见于建筑、工业、汽车等领域，用于连接和固定电线，以确保安全的电气连接。
接下来，本文将详细介绍几种常见的接线端子产品及其特点。
1.螺旋接线端子：螺旋接线端子是最常见且广泛使用的接线端子类型之一、它们通常由金属制成，有一个螺纹结构，可以通过旋转一个螺母来固定电线。
螺旋接线端子的好处是可以提供可靠的电气连接，并且可以重复使用。
2.压线接线端子：压线接线端子是一种通过压紧电线来连接的接线端子。
它们通常由金属制成，有一个弹簧结构，可以通过压紧电线来固定。
这种类型的接线端子具有安装简便、可靠连接、节省空间等优点。
3.PCB端子：PCB端子是一种专为电子电路板设计的接线端子。
它们通常通过焊接或插入的方式固定在电路板上，并提供电线连接。
PCB端子常用于电子产品中，如计算机、手机、电视等。
4.绝缘子：绝缘子是一种用于隔离电线和其他金属部件的接线端子。
它们通常由绝缘材料制成，如塑料或陶瓷，可以防止电流泄漏和短路。
绝缘子常用于需要保护电线免受外部环境影响的应用中。
5.簧子：簧子是一种通过弹簧力固定电线的接线端子。
它们通常由金属制成，具有弹性和导电性。
簧子广泛应用于高频电器设备，如音频设备和通信设备。
6.冷压接线端子：冷压接线端子是一种无需焊接或螺旋的接线端子。
它们通常由金属制成，具有专门设计的结构，可以通过压紧电线来实现可靠的电气连接。
冷压接线端子具有快速安装、方便维护的优点。
7.圆形接线端子：圆形接线端子是一种圆形结构的接线端子。
它们通常由金属制成，可以用于连接直径不同的电线。
圆形接线端子具有耐用、可重复使用的特点。
8.插头插座：插头插座是一种用于连接电器设备的接线端子。
它们通常由金属和塑料制成，具有与插头相匹配的结构和孔位，用于供电和信号传输。
除了上述介绍的几种常见的接线端子产品，还有许多其他类型的接线端子。
例如，弹簧接线端子、固定接线端子、电缆接线端子等。
接线端子产品目录
接线端子产品目录接线端子是一种用于连接电线的电气连接器件，它广泛应用于电气设备、电子设备以及各种控制系统中。
接线端子能够提供可靠的电气连接，确保电流传输的安全稳定，因此被广泛应用于电力供应、通信、汽车、家电等领域。
本产品目录将介绍多种常见的接线端子产品及其特点，以便用户更好地了解和选择适合自己需求的产品。
一、插拔式接线端子插拔式接线端子是一种易于安装和更换的接线端子。
它具有绝缘强度高、导电性能好的特点。
该类型的接线端子适用于需要频繁更换或维修的场合，比如电气设备的控制系统、家电等。
该类型的接线端子有多种规格和尺寸可供选择，以满足不同需求。
二、螺杆式接线端子螺杆式接线端子是一种通过旋转螺杆来夹紧电线的接线方式。
它具有可靠的接触性能，适用于大电流和高温环境下的电气连接。
螺杆式接线端子广泛应用于电力设备、电机、自动化设备等领域。
该类型的接线端子可按照电流容量不同分为多个系列，以满足不同工作条件下的需求。
三、弹簧式接线端子弹簧式接线端子是一种利用弹簧力夹紧电线的接线方式。
它具有安装方便、快速连接的特点，适用于需要频繁拆卸和安装的场合。
弹簧式接线端子广泛应用于家电、电子设备、通信设备等领域。
该类型的接线端子有多种结构和尺寸可供选择，以满足不同电线规格的需求。
四、压接式接线端子压接式接线端子是一种利用受压弹片夹紧电线的接线方式。
它具有结构简单、可靠性高的特点，适用于需要高密度布线的场合。
压接式接线端子广泛应用于电子设备、通信设备等领域。
该类型的接线端子有多种尺寸可供选择，以满足不同布局和布线需求。
五、型材式接线端子型材式接线端子是一种将电线连接在型材上的接线方式。
它具有灵活性好、可扩展性强的特点，适用于需要复杂布线和大规模系统的场合。
型材式接线端子广泛应用于控制柜、电气柜等领域。
该类型的接线端子有多种型号和规格可供选择，以满足不同布线需求。
六、主动式接线端子主动式接线端子是一种具有自动化连接功能的接线端子。
接线端子的具体型号及使用范围
接线端子的具体型号及使用范围接线端子是一种用于连接电线的电气连接器，常用于电气设备的电路连接。
不同型号的接线端子根据其结构、材料、电流、电压等特性，适用于不同的应用场景和电气要求。
下面是一些常见的接线端子型号及其使用范围的介绍。
1.螺线端子螺线端子是一种常用的接线端子，它可以通过螺丝的旋转来固定电线。
螺线端子通常由金属材料制成，具有良好的导电性能和机械强度。
它适用于电流小于10A、电压小于250V的场景，常见于家用电器、电子设备等。
2.簧子端子簧子端子又称为弹簧接线端子，它通过簧片的弹力将电线夹紧，实现电气连接。
簧子端子具有较大的接触面积和较好的导电性能，适用于电流小于20A、电压小于500V的场景。
簧子端子常见于电子设备、通信设备等。
3.站式端子站式端子是一种用于固定电线和导轨的接线端子，它具有固定牢固、连接可靠的特点。
站式端子适用于电流小于40A、电压小于600V的场景，常见于配电柜、自动化控制系统等。
4.PCB端子PCB端子是一种用于连接电路板的接线端子，它通过焊接或插座的方式将电路板和电线连接起来。
PCB端子主要适用于电流小于20A、电压小于500V的场景，常见于电子设备、计算机等。
5.异形端子异形端子是一种根据特定需求设计的接线端子，形状非常灵活。
异形端子的使用范围取决于其具体设计和要求，可以适用于不同的电流、电压、温度等特殊环境。
6.接插件接插件是一种组合式的接线端子，由插头和插座两部分组成。
插头和插座之间通过接触面完成电气连接。
接插件通常用于电流小于20A、电压小于500V的场景，常见于电子设备、通信设备等。
除了上述常见的接线端子型号外，还有许多其他型号的接线端子适用于不同的电气连接需求。
使用时需根据具体的电流、电压、连接方式等要求进行选择，并按照相关标准和规范进行安装和使用，以确保接线的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接线端子分类
概述
在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。
接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。
本文将介绍一些常见的接线端子分类，以及它们的特点和应用。
1.螺旋端子
螺旋端子是最常见的一种接线端子。
它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。
通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。
螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。
2.弹簧端子
弹簧端子也被称为弹簧夹。
它们使用弹簧力来固定导线，而不需要任何工具。
弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。
弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。
3.插槽端子
插槽端子是一种通过插入导线来连接的接线端子。
它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。
插槽端子常用于板上安装和印刷电路板（PCB）连接。
插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。
4.压接端子
压接端子通过应用压力来连接导线。
它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。
压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。
这种端子广泛应用于电力系统和工业设备。
5.绝缘型端子
绝缘型端子是一种具有绝缘外壳的接线端子。
其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。
绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。
它们适用于需要防止电流泄露或保护人员安全的应用。
6.电脑端子
电脑端子通常用于计算机和网络设备的连接。
它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。
常见的电脑端子包括USB端子、HDMI端子、网线端子等。
电脑端子适用于各种数据和信号传输要求。
7.终端端子
终端端子用于连接电缆末端和设备的电气接口。
终端端子通常由金属制成，具有螺旋式或压接式连接方式。
它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。
总结
接线端子是电气工程和电子设备中必不可少的组件。
它们通过提供可靠的电气连接来连接电路的导线。
本文介绍了一些常见的接线端子分类，包括螺旋端子、弹簧端子、插槽端子、压接端子、绝缘型端子、电脑端子和终端端子。
了解这些接线端子的不同特点和应用将有助于正确选择和安装电气系统，并确保其可靠性和安全性。
